O documento descreve um projeto de desenvolvimento de um conector especializado para corte de energia de consumidores inadimplentes. O conector funciona como um dispositivo eletromecânico instalado em série com o medidor de energia que permite o corte e religamento da energia de forma remota com rastreabilidade eletrônica. O projeto teve início em 2008 e resultou na fabricação de 50 protótipos para testes e na obtenção de uma patente. A viabilidade econômica do projeto é comprovada com base na redução de custos

1. Conector Especializado para Corte de Energia de Consumidores Inadimplentes em Baixa Tensão

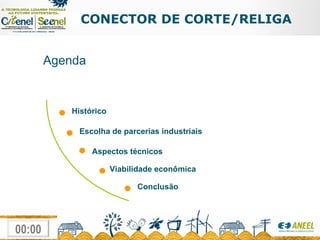

2. CONECTOR DE CORTE/RELIGA Agenda Histórico Escolha de parcerias industriais Aspectos técnicos Viabilidade econômica Conclusão

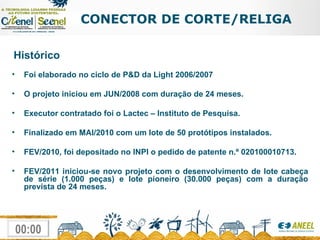

3. CONECTOR DE CORTE/RELIGA Histórico Foi elaborado no ciclo de P&D da Light 2006/2007 O projeto iniciou em JUN/2008 com duração de 24 meses. Executor contratado foi o Lactec – Instituto de Pesquisa. Finalizado em MAI/2010 com um lote de 50 protótipos instalados. FEV/2010, foi depositado no INPI o pedido de patente n.º 020100010713. FEV/2011 iniciou-se novo projeto com o desenvolvimento de lote cabeça de série (1.000 peças) e lote pioneiro (30.000 peças) com a duração prevista de 24 meses.

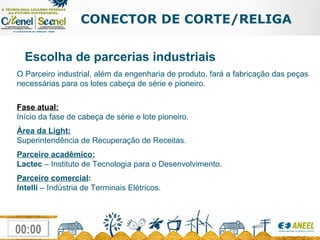

4. CONECTOR DE CORTE/RELIGA Escolha de parcerias industriais O Parceiro industrial, além da engenharia de produto, fará a fabricação das peças necessárias para os lotes cabeça de série e pioneiro. Fase atual: Início da fase de cabeça de série e lote pioneiro. Área da Light: Superintendência de Recuperação de Receitas. Parceiro acadêmico: Lactec – Instituto de Tecnologia para o Desenvolvimento. Parceiro comercial : Intelli – Indústria de Terminais Elétricos.

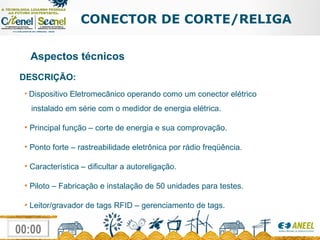

5. CONECTOR DE CORTE/RELIGA Aspectos técnicos Dispositivo Eletromecânico operando como um conector elétrico instalado em série com o medidor de energia elétrica. Principal função – corte de energia e sua comprovação. Ponto forte – rastreabilidade eletrônica por rádio freqüência. Característica – dificultar a autoreligação. Piloto – Fabricação e instalação de 50 unidades para testes. Leitor/gravador de tags RFID – gerenciamento de tags. DESCRIÇÃO:

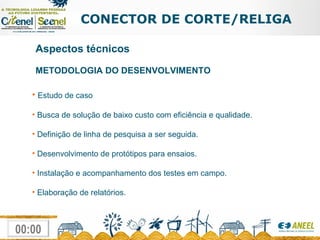

6. CONECTOR DE CORTE/RELIGA METODOLOGIA DO DESENVOLVIMENTO Estudo de caso Busca de solução de baixo custo com eficiência e qualidade. Definição de linha de pesquisa a ser seguida. Desenvolvimento de protótipos para ensaios. Instalação e acompanhamento dos testes em campo. Elaboração de relatórios. Aspectos técnicos

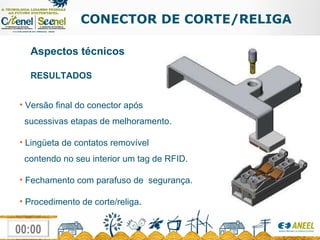

7. CONECTOR DE CORTE/RELIGA RESULTADOS Aspectos técnicos Versão final do conector após sucessivas etapas de melhoramento. Lingüeta de contatos removível contendo no seu interior um tag de RFID. Fechamento com parafuso de segurança. Procedimento de corte/religa .

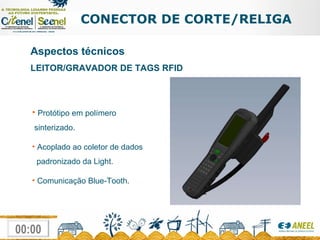

8. CONECTOR DE CORTE/RELIGA Aspectos técnicos LEITOR/GRAVADOR DE TAGS RFID Protótipo em polímero sinterizado. Acoplado ao coletor de dados padronizado da Light. Comunicação Blue-Tooth.

9. CONECTOR DE CORTE/RELIGA Aspectos técnicos LEITOR/GRAVADOR DE TAGS RFID E PROGRAMA DE GERENCIAMENTO Comunicação USB com computador padrão. Instalação junto ao computador na central. Programa desenvolvido compatível com o Windows.

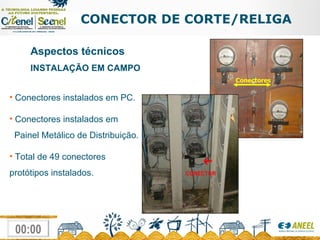

10. CONECTOR DE CORTE/RELIGA Aspectos técnicos INSTALAÇÃO EM CAMPO Conectores instalados em PC. Conectores instalados em Painel Metálico de Distribuição. Total de 49 conectores protótipos instalados. Conectores

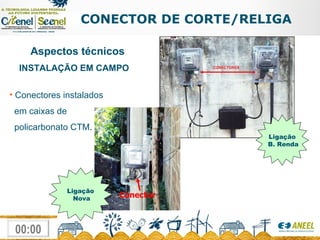

11. CONECTOR DE CORTE/RELIGA Aspectos técnicos INSTALAÇÃO EM CAMPO Conectores instalados em caixas de policarbonato CTM . Conector Ligação Nova Ligação B. Renda

12. CONECTOR DE CORTE/RELIGA Aspectos técnicos CONTINUAÇÃO DO PROJETO Nova engenharia de produto para o conector e leitores/gravadores de tags RFID. Treinamento das equipes de corte/religa. Instalação de lotes cabeça de série e pioneiro (31Mil Un.). Alteração na patente do produto com as melhorias implementadas. Elaboração de relatório técnico finalizando o projeto. Transferência de todas as informações e documentos para a Light.

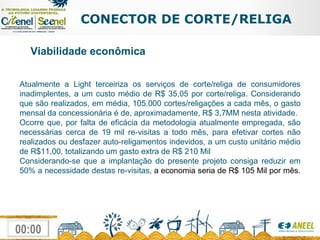

13. CONECTOR DE CORTE/RELIGA Viabilidade econômica Atualmente a Light terceiriza os serviços de corte/religa de consumidores inadimplentes, a um custo médio de R$ 35,05 por corte/religa. Considerando que são realizados, em média, 105.000 cortes/religações a cada mês, o gasto mensal da concessionária é de, aproximadamente, R$ 3,7MM nesta atividade. Ocorre que, por falta de eficácia da metodologia atualmente empregada, são necessárias cerca de 19 mil re-visitas a todo mês, para efetivar cortes não realizados ou desfazer auto-religamentos indevidos, a um custo unitário médio de R$11,00, totalizando um gasto extra de R$ 210 Mil Considerando-se que a implantação do presente projeto consiga reduzir em 50% a necessidade destas re-visitas, a economia seria de R$ 105 Mil por mês.

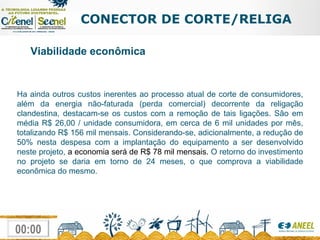

14. CONECTOR DE CORTE/RELIGA Ha ainda outros custos inerentes ao processo atual de corte de consumidores, além da energia não-faturada (perda comercial) decorrente da religação clandestina, destacam-se os custos com a remoção de tais ligações. São em média R$ 26,00 / unidade consumidora, em cerca de 6 mil unidades por mês, totalizando R$ 156 mil mensais. Considerando-se, adicionalmente, a redução de 50% nesta despesa com a implantação do equipamento a ser desenvolvido neste projeto, a economia será de R$ 78 mil mensais. O retorno do investimento no projeto se daria em torno de 24 meses, o que comprova a viabilidade econômica do mesmo. Viabilidade econômica

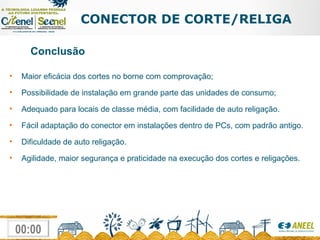

15. CONECTOR DE CORTE/RELIGA Conclusão Maior eficácia dos cortes no borne com comprovação; Possibilidade de instalação em grande parte das unidades de consumo; Adequado para locais de classe média, com facilidade de auto religação. Fácil adaptação do conector em instalações dentro de PCs, com padrão antigo. Dificuldade de auto religação. Agilidade, maior segurança e praticidade na execução dos cortes e religações.

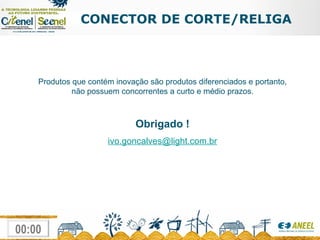

16. CONECTOR DE CORTE/RELIGA Produtos que contém inovação são produtos diferenciados e portanto, não possuem concorrentes a curto e médio prazos. Obrigado ! [email_address]
