Este documento discute a eficiência hidráulica de dois tipos de estruturas para dissipação de energia de jatos de alta velocidade: slit buckets e flaring piers. Slit buckets dispersam o jato longitudinalmente e reduzem a erosão em 1/3 a 2/3, enquanto flaring piers geram escoamento tridimensional com alta eficiência, reduzindo o comprimento da bacia de dissipação em 1/3. Estudos em modelo reduzido foram realizados para avaliar o desempenho destas estruturas.

1. ESTUDO DA EFICIÊNCIA HIDRÁULICA DE DISSIPADORES DE ENERGIA TIPO FLARING PIERS

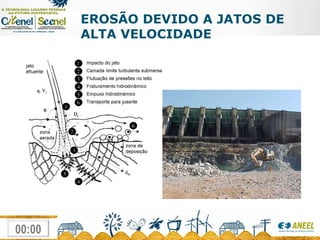

2. EROSÃO DEVIDO A JATOS DE ALTA VELOCIDADE

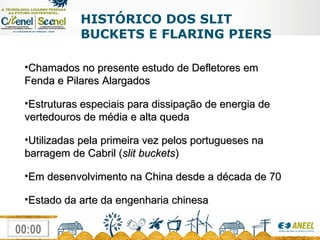

3. HISTÓRICO DOS SLIT BUCKETS E FLARING PIERS Chamados no presente estudo de Defletores em Fenda e Pilares Alargados Estruturas especiais para dissipação de energia de vertedouros de média e alta queda Utilizadas pela primeira vez pelos portugueses na barragem de Cabril ( slit buckets ) Em desenvolvimento na China desde a década de 70 Estado da arte da engenharia chinesa

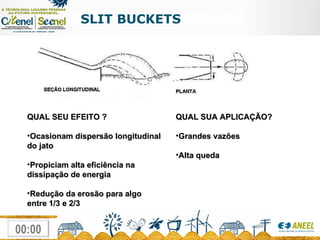

4. SLIT BUCKETS QUAL SEU EFEITO ? Ocasionam dispersão longitudinal do jato Propiciam alta eficiência na dissipação de energia Redução da erosão para algo entre 1/3 e 2/3 QUAL SUA APLICAÇÃO? Grandes vazões Alta queda

5. SLIT BUCKETS - OBRAS

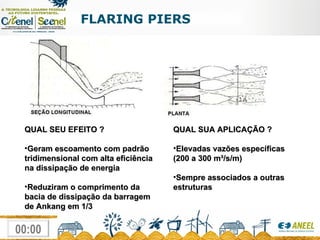

6. FLARING PIERS QUAL SEU EFEITO ? Geram escoamento com padrão tridimensional com alta eficiência na dissipação de energia Reduziram o comprimento da bacia de dissipação da barragem de Ankang em 1/3 QUAL SUA APLICAÇÃO ? Elevadas vazões específicas (200 a 300 m³/s/m) Sempre associados a outras estruturas

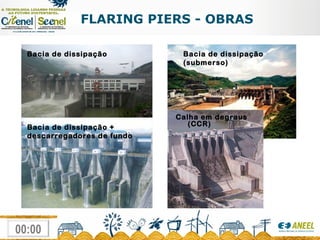

7. FLARING PIERS - OBRAS Bacia de dissipação Bacia de dissipação (submerso) Bacia de dissipação + descarregadores de fundo Calha em degraus (CCR)

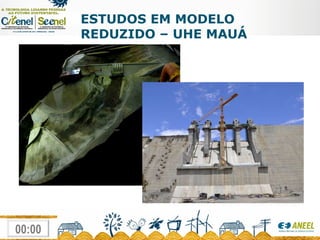

8. ESTUDOS EM MODELO REDUZIDO – UHE MAUÁ

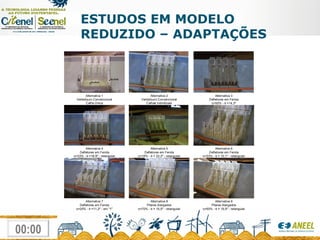

9. ESTUDOS EM MODELO REDUZIDO – ADAPTAÇÕES

10. ESTUDOS EM MODELO REDUZIDO – SLIT BUCKET

11. ESTUDOS EM MODELO REDUZIDO – FLARING PIERS

12. ESTUDOS EM MODELO REDUZIDO – FOSSA EROSÃO Convencional Pilares Alargados com 50%

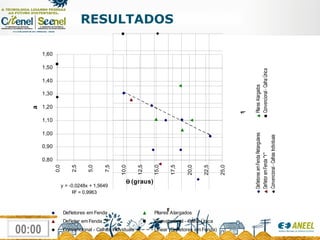

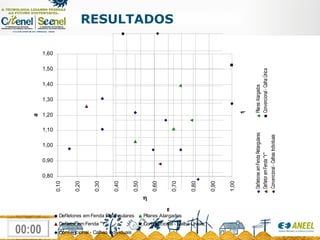

13. RESULTADOS

14. RESULTADOS

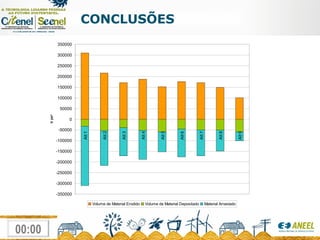

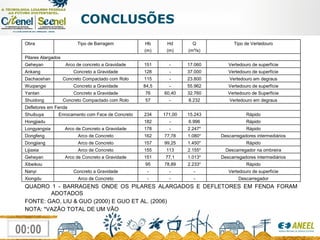

15. CONCLUSÕES

16. CONCLUSÕES
