O documento apresenta a linha de eletroforese capilar automatizada LabChip GX Touch da PerkinElmer, que oferece análises rápidas e precisas de DNA e RNA. Os sistemas Labchip GX Touch podem analisar de 12 a 384 amostras por corrida e determinar tamanhos de fragmentos, concentrações e molaridades. O documento também fornece contatos para obter mais detalhes.

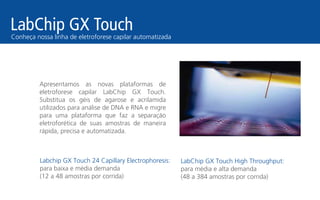

1. LabChip GX TouchConheça nossa linha de eletroforese capilar automatizada
LabChip GX TouchConheça nossa linha de eletroforese capilar automatizada
LabChip GX TouchConheça nossa linha de eletroforese capilar automatizada
Apresentamos as novas plataformas de
eletroforese capilar LabChip GX Touch.
Substitua os géis de agarose e acrilamida
utilizados para análise de DNA e RNA e migre
para uma plataforma que faz a separação
eletroforética de suas amostras de maneira
rápida, precisa e automatizada.
Labchip GX Touch 24 Capillary Electrophoresis:
para baixa e média demanda
(12 a 48 amostras por corrida)
LabChip GX Touch High Throughput:
para média e alta demanda
(48 a 384 amostras por corrida)

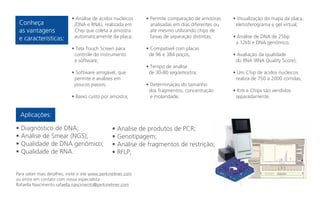

2. Para saber mais detalhes, visite o site www.perkinelmer.com
ou entre em contato com nossa especialista
Rafaella Nascimento rafaella.nascimento@perkinelmer.com
• Análise de produtos de PCR;
• Genotipagem;
• Análise de fragmentos de restrição;
• RFLP;
• Diagnóstico de DNA;
• Análise de Smear (NGS);
• Qualidade de DNA genômico;
• Qualidade de RNA.
Aplicações:
Conheça
as vantagens
e características:
• Análise de ácidos nucleicos
(DNA e RNA), realizada em
Chip que coleta a amostra
automaticamente da placa;
• Tela Touch Screen para
controle do instrumento
e software;
• Software amigável, que
permite e análises em
poucos passos;
• Baixo custo por amostra;
• Permite comparação de amostras
analisadas em dias diferentes ou
até mesmo utilizando chips de
faixas de separação distintas;
• Compatível com placas
de 96 e 384 poços;
• Tempo de análise
de 30-80 seg/amostra;
• Determinação do tamanho
dos fragmentos, concentração
e molaridade;
• Visualização do mapa da placa,
eletroferograma e gel virtual;
• Análise de DNA de 25bp
a 12kb e DNA genômico;
• Avaliação da qualidade
do RNA (RNA Quality Score);
• Um Chip de ácidos nucleicos
realiza de 750 a 2000 corridas;
• Kits e Chips são vendidos
separadamente.

3. ChemagicTM
360-D (2024-0010)Dimensões: 800 x 800 x 900 mm (L/C/A). Disponível com três cabeças de haste diferentes.
Extração de
ácidos nucleicos
compacta e de
alto volume.
Com base na tecnologia patenteada PerkinElmer de beads
magnéticas, o instrumento chemagic360D representa a
solução ideal para a extração de ácidos nucleicos, em uma
ampla variedade de aplicações laboratoriais. Vivencie o
revolucionário design compacto para bancadas do nosso
recém desenvolvido instrumento chemagic-360-D. Com
Com base na bem estabelecida tecnologia chemagen, o sistema oferece uma solução
flexível para diferentes necessidades de processamento e produtividade de amostras.
Configurável com três tipos de cabeças de haste chemagic, o sistema pode processar
amostras com volumes de 10 µl - 10 ml (ver tabela abaixo). Para atender as suas
necessidades de automação, o sistema vem equipado com o Software chemagic e a
unidade chemagic Dispenser 360. Eles possibilitam a leitura de código de barras, a
rastreabilidade das amostras e a compatibilidade com os sis-temas de laboratórios e o
preenchimento automatizado de tampões em aplicações com diferentes volumes.

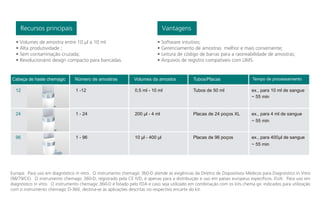

4. 1 -1212
24
96
1 - 24
1 - 96
0,5 ml - 10 ml
200 µl - 4 ml
10 µl - 400 µl
Tubos de 50 ml
Placas de 24 poços XL
Placas de 96 poços
ex., para 10 ml de sangue
~ 55 min
ex., para 4 ml de sangue
~ 55 min
ex., para 400µl de sangue
~ 55 min
Cabeça de haste chemagic Número de amostras Volumes da amostra Tubos/Placas Tempo de processamento
Europa: Para uso em diagnóstico in vitro. O instrumento chemagic 360-D atende as exigências da Diretriz de Dispositivos Médicos para Diagnóstico In Vitro
(98/79/CE). O instrumento chemagic 360-D, registrado pela CE IVD, é apenas para a distribuição e uso em países europeus específicos. EUA: Para uso em
diagnóstico in vitro. O instrumento chemagic 360-D é listado pelo FDA e caso seja utilizado em combinação com os kits chema gic indicados para utilização
com o instrumento chemagic D-360, destina-se às aplicações descritas no respectivo encarte do kit.
• Volumes de amostra entre 10 µl a 10 ml
• Alta produtividade ;
• Sem contaminação cruzada;
• Revolucionário design compacto para bancadas.
Recursos principais
• Software intuitivo;
• Gerenciamento de amostras melhor e mais conveniente;
• Leitura de código de barras para a rastreabilidade de amostras;
• Arquivos de registro compatíveis com LIMS.
Vantagens

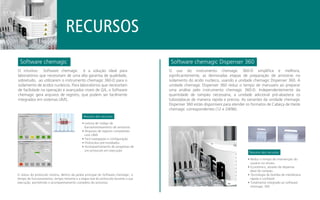

5. Software chemagic Software chemagic Dispenser 360
Resumo dos recursos
RECURSOS
O status do protocolo mostra, dentro da janela principal do Software chemagic: o
tempo de funcionamento, tempo restante e a etapa real do protocolo durante a sua
execução, permitindo o acompanhamento completo do processo.
O intuitivo Software chemagic é a solução ideal para
laboratórios que necessitam de uma alta garantia de qualidade,
sobretudo, ao utilizarem o instrumento chemagic 360-D para o
isolamento de ácidos nucleicos. Para laboratórios que necessitam
de facilidade na operação e avançados níveis de QA, o Software
chemagic gera arquivos de registro, que podem ser facilmente
integrados em sistemas LIMS.
O uso do instrumento chemagic 360-D simplifica e melhora,
significantemente, as demoradas etapas de preparação de amostras no
isolamento do ácido nucleico, usando a unidade chemagic Dispenser 360. A
unidade chemagic Dispenser 360 reduz o tempo de manuseio ao preparar
uma análise pelo instrumento chemagic 360-D. Independentemente da
quantidade de tampão necessária, a unidade adicional pré-abastece os
tubos/placas de maneira rápida e precisa. As variantes da unidade chemagic
Dispenser 360 estão disponíveis para atender os formatos de Cabeça de Haste
chemagic correspondentes (12 e 24/96).
• Leitura de código de
barras/rastreamento de amostras
• Arquivos de registro compatíveis
com LIMS
• Fácil navegação e configuração
• Protocolos pré-instalados
• Acompanhamento do progresso de
um protocolo em execução
Resumo dos recursos
• Reduz o tempo de intervenção do
usuário no ensaio
• Econômico, através de dispensa
ideal do tampão
• Tecnologia de bomba de membrana
rápida e confiável
• Totalmente integrado ao software
chemagic 360

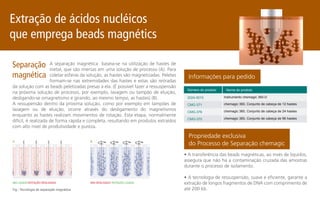

6. Extração de ácidos nucléicos
que emprega beads magnétics
ÍMA LIGADO ROTAÇÃO DESLIGADA
Fig.: Tecnologia de separação magnética
ÍMA DESLIGADO ROTAÇÃO LIGADA
Separação
magnética
Nome do produto
Instrumento chemagic 360-D
chemagic 360, Conjunto de cabeça de 12 hastes
chemagic 360, Conjunto de cabeça de 24 hastes
chemagic 360, Conjunto de cabeça de 96 hastes
2024-0010
CMG-376
CMG-371
CMG-370
Número do produto
A B
A separação magnética baseia-se na utilização de hastes de
metal, que são imersas em uma solução de processo (A). Para
coletar esferas da solução, as hastes são magnetizadas. Peletes
formam-se nas extremidades das hastes e estas são retiradas
da solução com as beads peletizadas presas a ela. (É possível fazer a ressuspensão
na próxima solução de processo, por exemplo, lavagem ou tampão de eluição,
desligando-se omagnetismo e girando, ao mesmo tempo, as hastes) (B).
A ressupensão dentro da próxima solução, como por exemplo em tampões de
lavagem ou de eluição, ocorre através do desligamento do magnetismos
enquanto as hastes realizam movimentos de rotação. Esta etapa, normalmente
difícil, é realizada de forma rápida e completa, resultando em produtos extraídos
com alto nível de produtividade e pureza.
• A transferência das beads magnéticas, ao invés de líquidos,
assegura que não há a contaminação cruzada das amostras
durante o processo de isolamento.
• A tecnologia de ressuspensão, suave e eficiente, garante a
extração de longos fragmentos de DNA com comprimento de
até 200 kb.
Informações para pedido
Propriedade exclusiva
do Processo de Separação chemagic

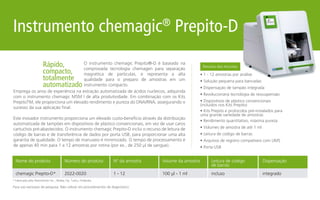

7. • 1 - 12 amostras por análise
• Solução pequena para bancadas
• Dispensação de tampão integrada
• Revolucionária tecnologia de ressuspensão
• Dispositivos de plástico convencionais
(incluídos nos Kits Prepito)
• Kits Prepito e protocolos pré-instalados para
uma grande variedade de amostras
• Rendimento quantitativo, máxima pureza
• Volumes de amostra de até 1 ml
• Leitura de código de barras
• Arquivos de registro compatíveis com LIMS
• Porta USB
Instrumento chemagic®
Prepito-D
Nome do produto
chemagic Prepito-D*
Número do produto Nº da amostra
1 - 12
Volume da amostra
100 µl - 1 ml
Leitura de código
de barras
incluso2022-0020
Dispensação
integrado
* Fabricado pela PerkinElmer Inc., Wallac Oy, Turku, Finlândia
Rápido,
compacto,
totalmente
automatizado
Para uso exclusivo de pesquisa. Não utilizar em procedimentos de diagnóstico.
O instrumento chemagic Prepito®-D é baseado na
comprovada tecnologia chemagen para separação
magnética de partículas, e representa a alta
qualidade para o preparo de amostras em um
instrumento compacto.
Emprega os anos de experiência na extração automatizada de ácidos nucleicos, adquirida
com o instrumento chemagic MSM I de alta produtividade. Em combinação com os Kits
PrepitoTM, ele proporciona um elevado rendimento e pureza do DNA/RNA, assegurando o
sucesso da sua aplicação final.
Este inovador instrumento proporciona um elevado custo-benefício através da distribuição
automatizada de tampões em dispositivos de plástico convencionais, em vez de usar caros
cartuchos pré-abastecidos. O instrumento chemagic Prepito-D inclui o recurso de leitura de
código de barras e de transferência de dados por porta USB, para proporcionar uma alta
garantia de qualidade. O tempo de manuseio é minimizado. O tempo de processamento é
de apenas 40 min para 1 a 12 amostras por rotina (por ex., de 250 µl de sangue).
Resumo dos recursos

8. Informações para pedido
Nome do produto Tipo de
amostra
Tamanho da
amostra
Tempo de
processa-
mento [min]
Rendimento
típico [µg]
Vol eluição.
[µl]
Conc. típica
[ng/µl]
N° art.
Kit Prepito DNA Blood250 sangue total 250 µl ~ 40 5 - 10 200 25 - 50 CMG-2002
Kit Prepito DNA Blood600 sangue total 600 µl ~ 45 12 - 24 400 30 - 60 CMG-2004*
Kit Prepito DNA Tecido - 10 tecido 10 mg de
fígado
2 - 4 mm cauda
de camun-
dongo
~ 40 24 - 40
15 - 25
200
200
120 - 200
75 - 125
CMG-2010
Kit Prepito Viral DNA/RNA200 soro/plasma 200 µl ~ 70 n.a. 50 - 100 n.a. CMG-2015
Kit Prepito Viral DNA/RNA300 soro/plasma 300 µl ~ 70 n.a. 50 - 100 n.a. CMG-2017
Kit Prepito Viral DNA/RNA1k soro/plasma 1000 µl ~ 100 n.a. 50 - 100 n.a. CMG-2018
Kit Prepito NA para fluidos
corporais
sangue, soro/
plasma,
swabs, fezes,
sobrenadante,
urina, cultura
bacteriana
200 µl ~ 75 4 - 8 para
sangue
50 - 100 40 - 80
para sangue, com um
volume de eluição de
100 µl
CMG-2021
Kit Prepito para Ácidos Nucleicos
de Patógenos N
vários materiais
de amostra
200 µl ~ 75 n.a. 50 - 100 n.a. CMG-2022
Kit Prepito de Ácido Nucleico
Circulante 1K
plasma/soro 1000 µl ~ 140 n.a. 100 n.a. CMG-2025
Kit Prepito FFPE (Fixado em For-
mol, Embebido em Parafina)
Tecido FFPE (Fi-
xado em Formol,
Embebido em
Parafina)
até 5 mg de
material de teci-
do FFPE (Fixado
em Formol,
Embebido em
Parafina)
~ 45 dependendo da
quantidade de
amostra
50 - 100 n.a. CMG-2027
Kit Prepito DNA Cyto Pure vários materiais
de amostra
por exemplo,
250 µl de
sangue, 10 mg
de tecido, 3 - 5
ml de líquido
amniótico
peletizado
~ 45 24 - 40 para
tecido
200 120 - 200 para tecido CMG-2034
Kit Prepito Total RNA tecido 10 mg ~ 45 Cérebro
1 - 2 µg RNA
Rim
7 - 9 µg RNA
Coração
2 - 3 µg RNA
Pulmonar
7 - 8 µg RNA
200 Cérebro
5 - 10 [ng/µl] RNA
Rim
33 - 45 [ng/µl] RNA
Coração
10 - 15 [ng/µl] RNA
Pulmonar
35 - 40 [ng/µl] RNA
CMG-2035
Os Kits Prepito são apenas para fins de pesquisa. Não utilizar em
procedimentos de diagnóstico. Todos os Kits PrepitoTM ** contêm
reagentes prontos para usar e todos os itens consumíveis de plástico
necessários. Tamanho do kit convencional: 180 preps./kit para placas de
96 poços, para o processamento de 1-12 amostras em paralelo. * 90
preps./kit para placas de 48 poços, para o processamento de 1-6
amostras em paralelo **Fabricado pela PerkinElmer chemagen
Technology GmbH, Baesweiler, Alemanha.Para uso exclusivo de
pesquisa. Não utilizar em procedimentos de diagnóstico.
Benefícios da automação chemagic
• DNA/RNA puro dissolvido (pronto para uso)
• Volumes de amostras graduais, de 100 µl - 1 ml
• Sem contaminação cruzada
• É possível processar diferentes materiais de amostra em uma única
análise
• Resultados confiáveis e reprodutíveis. Até mesmo as amostras de
sangue antigas, comprometidas, frescas ou congeladas, estabilizadas
por EDTA ou citrato, podem ser processadas sem qualquer restrição.
• Robustez excepcional do instrumento
• Preparação econômica de amostras
• Melhores taxas de sucesso para as suas aplicações finais
