Field Area Network (FAN) é uma rede sem fio baseada em padrões abertos que usa tecnologia mesh para conectar dispositivos de forma robusta e escalável. A arquitetura suporta protocolos IPv6 em uma variedade de bandas sem licença, permitindo longo alcance e economia de energia, além de interoperabilidade entre fornecedores. A rede tem como objetivo conectar dispositivos industriais de forma confiável e segura.

1. Field Area Network (FAN)
UMA VISÃO GERAL (E.A)

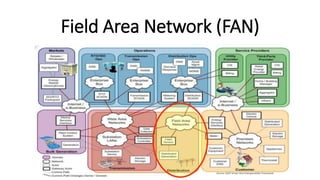

2. Field Area Network (FAN)

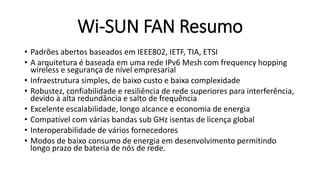

5. Wi-SUN FAN Resumo
• Padrões abertos baseados em IEEE802, IETF, TIA, ETSI
• A arquitetura é baseada em uma rede IPv6 Mesh com frequency hopping
wireless e segurança de nível empresarial
• Infraestrutura simples, de baixo custo e baixa complexidade
• Robustez, confiabilidade e resiliência de rede superiores para interferência,
devido à alta redundância e salto de frequência
• Excelente escalabilidade, longo alcance e economia de energia
• Compatível com várias bandas sub GHz isentas de licença global
• Interoperabilidade de vários fornecedores
• Modos de baixo consumo de energia em desenvolvimento permitindo
longo prazo de bateria de nós de rede.

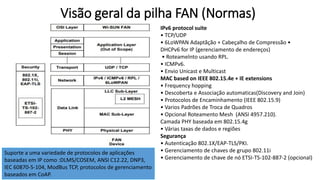

6. Visão geral da pilha FAN (Normas)
IPv6 protocol suite
• TCP/UDP
• 6LoWPAN Adaptãção + Cabeçalho de Compressão •
DHCPv6 for IP (gerenciamento de endereços)
• Roteamelnto usando RPL.
• ICMPv6.
• Envio Unicast e Multicast
MAC based on IEEE 802.15.4e + IE extensions
• Frequency hopping
• Descoberta e Associação automaticas(Discovery and Join)
• Protocolos de Encaminhamento (IEEE 802.15.9)
• Varios Padrões de Troca de Quadros
• Opcional Roteamento Mesh (ANSI 4957.210).
Camada PHY baseada em 802.15.4g
• Várias taxas de dados e regiões
Segurança
• Autenticação 802.1X/EAP-TLS/PKI.
• Gerenciamento de chaves de grupo 802.11i
• Gerenciamento de chave de nó ETSI-TS-102-887-2 (opcional)
Suporte a uma variedade de protocolos de aplicações
baseadas em IP como :DLMS/COSEM, ANSI C12.22, DNP3,
IEC 60870-5-104, ModBus TCP, protocolos de gerenciamento
baseados em CoAP.

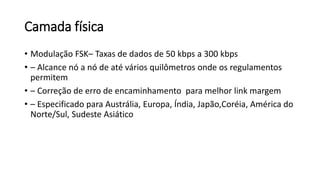

7. Camada física
• Modulação FSK– Taxas de dados de 50 kbps a 300 kbps
• – Alcance nó a nó de até vários quilômetros onde os regulamentos
permitem
• – Correção de erro de encaminhamento para melhor link margem
• – Especificado para Austrália, Europa, Índia, Japão,Coréia, América do
Norte/Sul, Sudeste Asiático

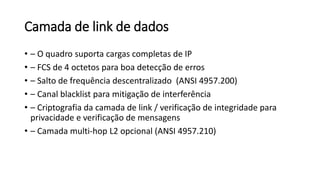

8. Camada de link de dados
• – O quadro suporta cargas completas de IP
• – FCS de 4 octetos para boa detecção de erros
• – Salto de frequência descentralizado (ANSI 4957.200)
• – Canal blacklist para mitigação de interferência
• – Criptografia da camada de link / verificação de integridade para
privacidade e verificação de mensagens
• – Camada multi-hop L2 opcional (ANSI 4957.210)

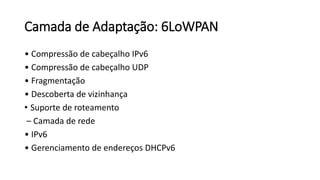

9. Camada de Adaptação: 6LoWPAN
• Compressão de cabeçalho IPv6
• Compressão de cabeçalho UDP
• Fragmentação
• Descoberta de vizinhança
• Suporte de roteamento
– Camada de rede
• IPv6
• Gerenciamento de endereços DHCPv6

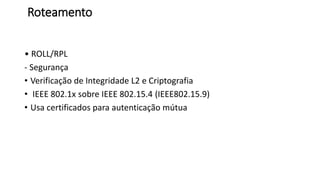

10. Roteamento
• ROLL/RPL
- Segurança
• Verificação de Integridade L2 e Criptografia
• IEEE 802.1x sobre IEEE 802.15.4 (IEEE802.15.9)
• Usa certificados para autenticação mútua

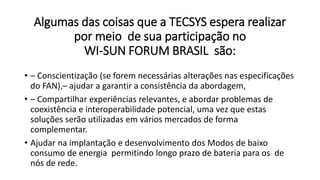

11. Algumas das coisas que a TECSYS espera realizar
por meio de sua participação no
WI-SUN FORUM BRASIL são:
• – Conscientização (se forem necessárias alterações nas especificações
do FAN),– ajudar a garantir a consistência da abordagem,
• – Compartilhar experiências relevantes, e abordar problemas de
coexistência e interoperabilidade potencial, uma vez que estas
soluções serão utilizadas em vários mercados de forma
complementar.
• Ajudar na implantação e desenvolvimento dos Modos de baixo
consumo de energia permitindo longo prazo de bateria para os de
nós de rede.

12. OBRIGADO !
