Este documento propõe uma solução para automatizar backups, virtualizar sistemas e reestruturar o datacenter de uma empresa. A solução consolida servidores corporativos usando VMware em hardware IBM XSeries e consolida sistemas centrais AS/400 em um sistema iSeries. Isso centraliza armazenamento em uma rede SAN para simplificar backups e dar suporte a crescimento.

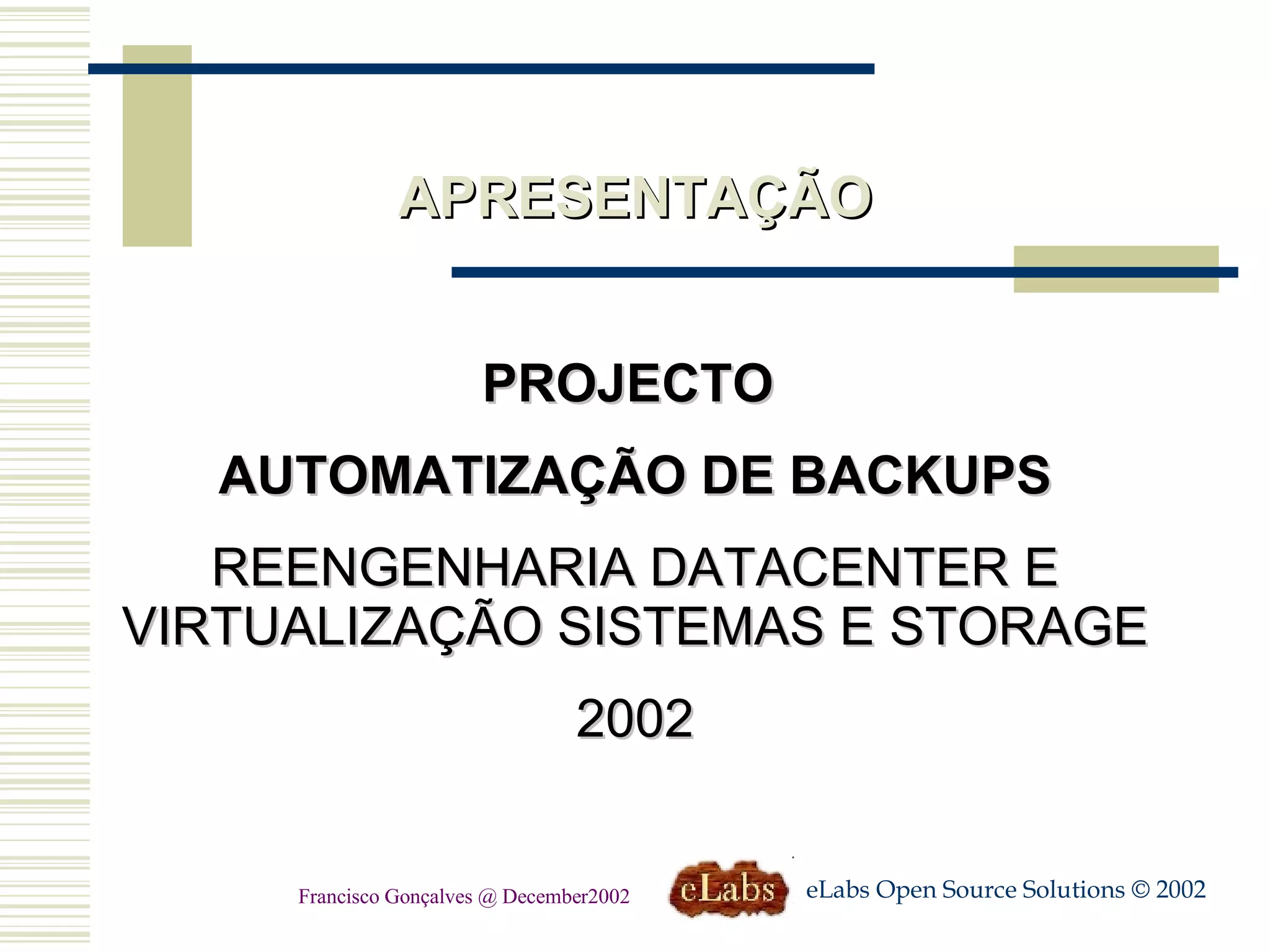

1. APRESENTAÇÃO PROJECTO AUTOMATIZAÇÃO DE BACKUPS REENGENHARIA DATACENTER E VIRTUALIZAÇÃO SISTEMAS E STORAGE 2002 eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

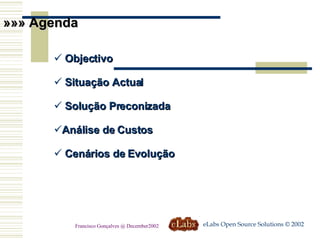

2. »»» Agenda Objectivo Situação Actual Solução Preconizada Análise de Custos Cenários de Evolução eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

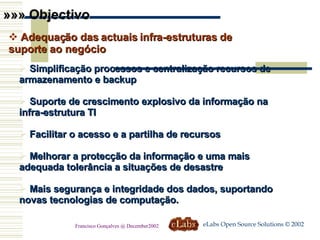

3. Simplificação processos e centralização recursos de armazenamento e backup Suporte de crescimento explosivo da informação na infra-estrutura TI Facilitar o acesso e a partilha de recursos Melhorar a protecção da informação e uma mais adequada tolerância a situações de desastre Mais segurança e integridade dos dados, suportando novas tecnologias de computação. »»» Objectivo Adequação das actuais infra-estruturas de suporte ao negócio eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

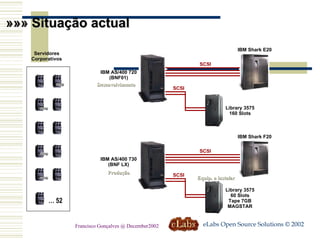

4. »»» Situação actual Desenvolvimento Produção Equip. a instalar eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002 Library 3575 160 Slots IBM Shark E20 IBM AS/400 720 (BNF01) SCSI SCSI Library 3575 60 Slots Tape 7GB MAGSTAR IBM Shark F20 IBM AS/400 730 (BNF LX) SCSI SCSI Servidores Corporativos … 52

5. 2 x FC 8 x FC 32 Portas / 2 Gbits Storage Area Network - SAN NETWORK Servidores Corporativos Serv. Corporativos Serv. Integração SAN ??? 2 x TSM Servers 2 x FC 2 x FC 6 x FC N x SCSI Robot IBM (12DRV) 615 Slots – 61,5 Tb AS/400-730 Produção AS/400-720 Desenv. AS/400-170 Históricos Shark F20 - 1,6TB IBM Shark E20 – 420G + 600G Upgrade E20 -> F20 1TB SAN clientes 300 GB ‘NAS’ clientes 500GB TSM Servers Adicionar 8 FC ports NAS (Network Attached Storage) 300Gb Gbit Ether Switch 10/100 Switch »»» Automatização de Backups e Storage – Solução preconizada DataCenter (sem consolidação de sistemas corporativos e centrais AS/400) FC – Ligações Fibra Optica eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

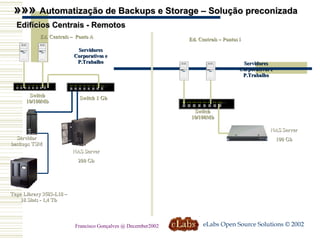

6. NAS Server 200 Gb Switch 10/100Mb Switch 1 Gb Ed. Centrais – Pontos i Ed. Centrais – Ponto A Servidores Corporativos e P.Trabalho Servidores Corporativos e P.Trabalho Edifícios Centrais - Remotos Servidor backups TSM Tape Library 3583-L18 – 18 Slots - 1,4 Tb »»» Automatização de Backups e Storage – Solução preconizada eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002 NAS Server 100 Gb Switch 10/100Mb

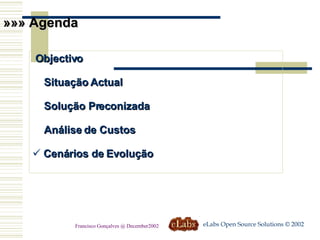

7. »»» Agenda Objectivo Situação Actual Solução Preconizada Análise de Custos Cenários de Evolução eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

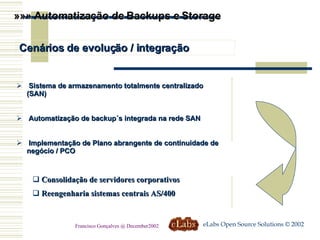

8. »»» Automatização de Backups e Storage Cenários de evolução / integração Sistema de armazenamento totalmente centralizado (SAN) Automatização de backup´s integrada na rede SAN Implementação de Plano abrangente de continuidade de negócio / PCO Consolidação de servidores corporativos Reengenharia sistemas centrais AS/400 eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

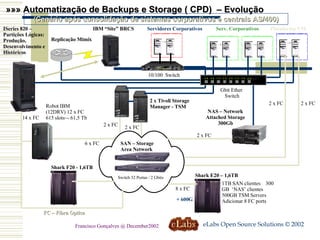

9. 8 x FC Switch 32 Portas / 2 Gbits SAN – Storage Area Network Servidores Corporativos Serv. Corporativos Plataforma VM 2 x Tivoli Storage Manager - TSM 2 x FC 2 x FC 6 x FC 2 x FC 2 x FC 2 x FC 14 x FC Robot IBM (12DRV) 12 x FC 615 slots~- 61,5 Tb ISeries 820 –Partições Lógicas: Produção, Desenvolvimento e Históricos Shark F20 - 1,6TB Shark E20 – 1,6TB + 600G 1TB SAN clientes 300 GB ‘NAS’ clientes 500GB TSM Servers Adicionar 8 FC ports NAS – Network Attached Storage 300Gb Gbit Ether Switch 10/100 Switch IBM “Site” BRCS Replicação Mimix »»» Automatização de Backups e Storage ( CPD) – Evolução (Cenário após consolidação de sistemas corporativos e centrais AS/400) FC – Fibra Optica eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

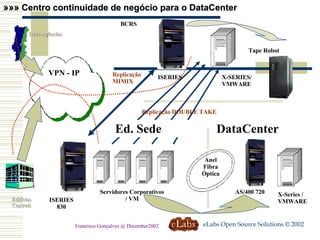

10. Replicação MIMIX Tape Robot Servidores Corporativos / VM Ed. Sede ISERIES 830 AS/400 720 BCRS VPN - IP DataCenter Anel Fibra Óptica X-Series / VMWARE X-SERIES/ VMWARE ISERIES »»» Centro continuidade de negócio para o DataCenter Edifícios Centrais Rede Agências Replicação DOUBLE TAKE eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

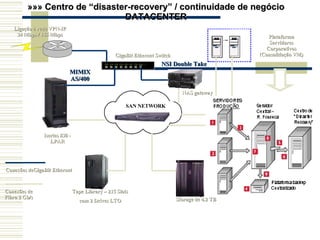

11. SAN NETWORK »»» Centro de “disaster-recovery” / continuidade de negócio DATACENTER Conexões de Fibra 2 Gb/s GigaBit Ethernet Switch NSI Double Take MIMIX AS/400 Iseries 830 - LPAR Conexões deGigaBit Ethernet Storage de 4.2 TB Tape Library – 215 Slots com 2 Drives LTO Ligação à rede VPN-IP 34 Mbps / 155 Mbps NAS gateway Plataforma Servidores Corporativos (Consolidação VM)

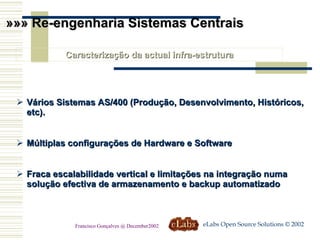

12. »»» Re-engenharia Sistemas Centrais Caracterização da actual infra-estrutura Vários Sistemas AS/400 (Produção, Desenvolvimento, Históricos, etc). Múltiplas configurações de Hardware e Software Fraca escalabilidade vertical e limitações na integração numa solução efectiva de armazenamento e backup automatizado eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

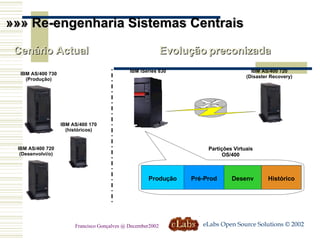

13. »»» Re-engenharia Sistemas Centrais IBM AS/400 730 (Produção) Cenário Actual eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002 IBM AS/400 720 (Desenvolvi/o) IBM AS/400 170 (históricos) Evolução preconizada IBM AS/400 720 (Disaster Recovery) IBM iSeries 830 Produção Pré-Prod Histórico Desenv Partições Virtuais OS/400

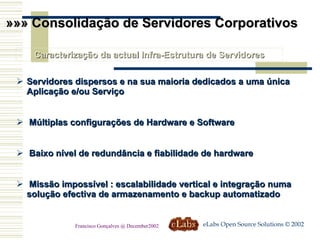

14. »»» Consolidação de Servidores Corporativos Caracterização da actual Infra-Estrutura de Servidores Servidores dispersos e na sua maioria dedicados a uma única Aplicação e/ou Serviço Múltiplas configurações de Hardware e Software Baixo nível de redundância e fiabilidade de hardware Missão impossível : escalabilidade vertical e integração numa solução efectiva de armazenamento e backup automatizado eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

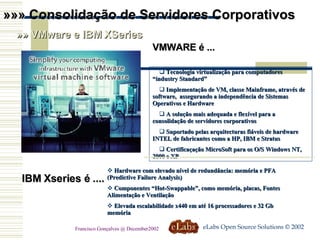

15. »»» Consolidação de Servidores Corporativos »» VMware e IBM XSeries VMWARE é ... Tecnologia virtualização para computadores “industry Standard” Implementação de VM, classe Mainframe, através de software, assegurando a independência de Sistemas Operativos e Hardware A solução mais adequada e flexível para a consolidação de servidores corporativos Suportado pelas arquitecturas fiáveis de hardware INTEL de fabricantes como a HP, IBM e Stratus Certificaçação MicroSoft para os O/S Windows NT, 2000 e XP IBM Xseries é .... Hardware com elevado nível de redundância: memória e PFA (Predictive Failure Analysis) Componentes “Hot-Swappable”, como memória, placas, Fontes Alimentação e Ventilação Elevada escalabilidade x440 em até 16 processadores e 32 Gb memória eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

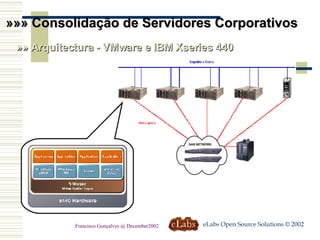

16. »»» Consolidação de Servidores Corporativos »» Arquitectura - VMware e IBM Xseries 440 eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

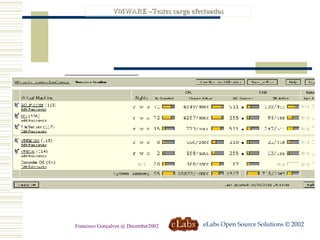

17. VMWARE –Testes carga efectuados eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

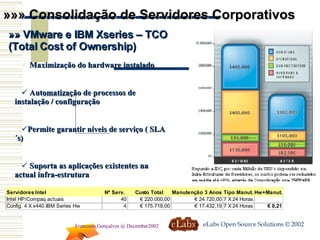

18. »»» Consolidação de Servidores Corporativos »» VMware e IBM Xseries – TCO (Total Cost of Ownership) Maximização do hardware instalado Automatização de processos de instalação / configuração Permite garantir níveis de serviço ( SLA´s) Suporta as aplicações existentes na actual infra-estrutura X eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002

19. APRESENTAÇÃO eLabs Open Source Solutions © 2002 Francisco Gonçalves @ December2002 PROJECTO AUTOMATIZAÇÃO DE BACKUPS REENGENHARIA DATACENTER E VIRTUALIZAÇÃO SISTEMAS E STORAGE 2002
