CURSO: Direção Defensiva / DISCIPLINA: Direção Defensiva / AULA: 01 - Descrição / DOCENTE: Sando PÁGINA: 1
Curso: Avançado
Prevenção de Riscos com Bloqueio e Sinalização

CURSO: Direção Defensiva / DISCIPLINA: Direção Defensiva / AULA: 01 - Descrição / DOCENTE: Sando PÁGINA: 2
Docente: Jeremias Sando Júnior
1. Conceitos e práticas específicas sobre riscos associados e conseqüências
dos tipos de energia.
2. Formas de Bloqueio e Sinalização
3. Procedimentos para bloqueios individuais dos equipamentos.
4. Etapas das atividades de bloqueio de energia.
5. Conceitos e práticas sobre equipamentos de segurança

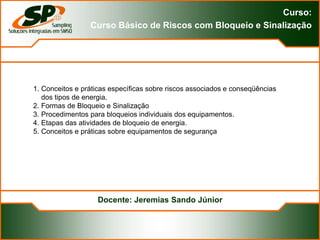

Curso:
Curso Básico de Riscos com Bloqueio e Sinalização

CURSO: Bloqueio e Sinalização/ DISCIPLINA: Curso Avançado DOCENTE: Sando

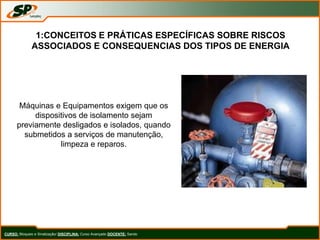

1:CONCEITOS E PRÁTICAS ESPECÍFICAS SOBRE RISCOS
ASSOCIADOS E CONSEQUENCIAS DOS TIPOS DE ENERGIA
Máquinas e Equipamentos exigem que os
dispositivos de isolamento sejam
previamente desligados e isolados, quando
submetidos a serviços de manutenção,
limpeza e reparos.

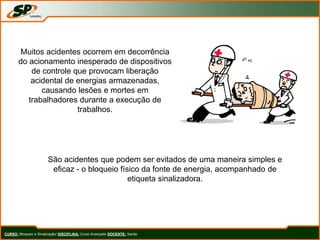

Muitos acidentes ocorrem em decorrência
do acionamento inesperado de dispositivos
de controle que provocam liberação
acidental de energias armazenadas,
causando lesões e mortes em
trabalhadores durante a execução de
trabalhos.
São acidentes que podem ser evitados de uma maneira simples e
eficaz - o bloqueio físico da fonte de energia, acompanhado de
etiqueta sinalizadora.

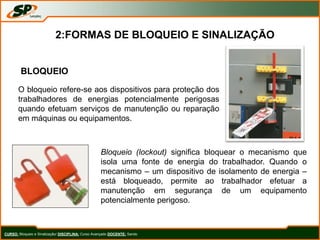

BLOQUEIO
O bloqueio refere-se aos dispositivos para proteção dos
trabalhadores de energias potencialmente perigosas
quando efetuam serviços de manutenção ou reparação
em máquinas ou equipamentos.
Bloqueio (lockout) significa bloquear o mecanismo que
isola uma fonte de energia do trabalhador. Quando o
mecanismo – um dispositivo de isolamento de energia –
está bloqueado, permite ao trabalhador efetuar a
manutenção em segurança de um equipamento
potencialmente perigoso.
2:FORMAS DE BLOQUEIO E SINALIZAÇÃO

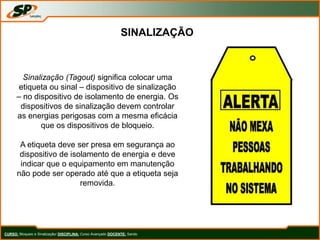

SINALIZAÇÃO
Sinalização (Tagout) significa colocar uma
etiqueta ou sinal – dispositivo de sinalização
– no dispositivo de isolamento de energia. Os
dispositivos de sinalização devem controlar
as energias perigosas com a mesma eficácia
que os dispositivos de bloqueio.
A etiqueta deve ser presa em segurança ao
dispositivo de isolamento de energia e deve
indicar que o equipamento em manutenção
não pode ser operado até que a etiqueta seja
removida.

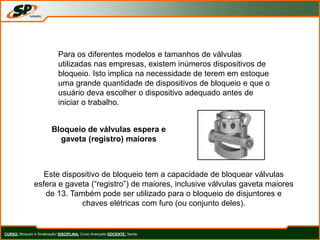

Para os diferentes modelos e tamanhos de válvulas
utilizadas nas empresas, existem inúmeros dispositivos de
bloqueio. Isto implica na necessidade de terem em estoque
uma grande quantidade de dispositivos de bloqueio e que o
usuário deva escolher o dispositivo adequado antes de
iniciar o trabalho.
Bloqueio de válvulas espera e
gaveta (registro) maiores
Este dispositivo de bloqueio tem a capacidade de bloquear válvulas
esfera e gaveta (“registro”) de maiores, inclusive válvulas gaveta maiores
de 13. Também pode ser utilizado para o bloqueio de disjuntores e
chaves elétricas com furo (ou conjunto deles).

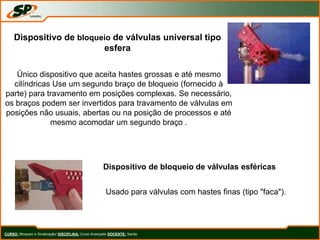

Dispositivo de bloqueio de válvulas universal tipo
esfera
Único dispositivo que aceita hastes grossas e até mesmo
cilíndricas Use um segundo braço de bloqueio (fornecido à
parte) para travamento em posições complexas. Se necessário,
os braços podem ser invertidos para travamento de válvulas em
posições não usuais, abertas ou na posição de processos e até
mesmo acomodar um segundo braço .
Dispositivo de bloqueio de válvulas esféricas
Usado para válvulas com hastes finas (tipo "faca").

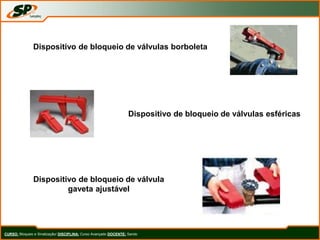

Dispositivo de bloqueio de válvulas borboleta
Dispositivo de bloqueio de válvulas esféricas
Dispositivo de bloqueio de válvula
gaveta ajustável

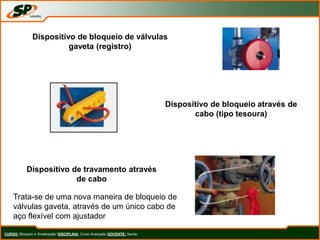

Dispositivo de bloqueio de válvulas
gaveta (registro)
Dispositivo de bloqueio através de
cabo (tipo tesoura)
Dispositivo de travamento através
de cabo
Trata-se de uma nova maneira de bloqueio de
válvulas gaveta, através de um único cabo de
aço flexível com ajustador

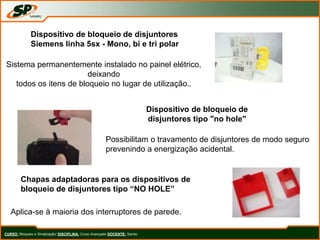

Dispositivo de bloqueio de disjuntores
Siemens linha 5sx - Mono, bi e tri polar
Sistema permanentemente instalado no painel elétrico,
deixando
todos os itens de bloqueio no lugar de utilização..
Dispositivo de bloqueio de
disjuntores tipo "no hole"
Possibilitam o travamento de disjuntores de modo seguro
prevenindo a energização acidental.
Chapas adaptadoras para os dispositivos de
bloqueio de disjuntores tipo “NO HOLE”

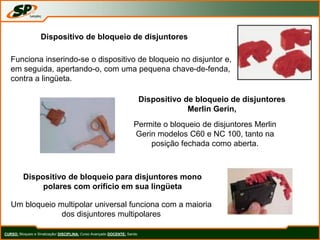

Aplica-se à maioria dos interruptores de parede.

Funciona inserindo-se o dispositivo de bloqueio no disjuntor e,
em seguida, apertando-o, com uma pequena chave-de-fenda,
contra a lingüeta.
Merlin Gerin,
Permite o bloqueio de disjuntores Merlin
Gerin modelos C60 e NC 100, tanto na
posição fechada como aberta.
Dispositivo de bloqueio para disjuntores mono
polares com orifício em sua lingüeta
Um bloqueio multipolar universal funciona com a maioria
dos disjuntores multipolares

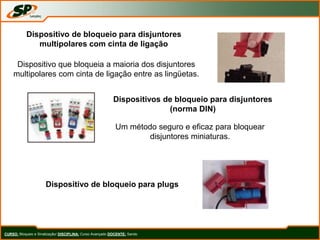

Dispositivo de bloqueio para disjuntores
multipolares com cinta de ligação
Dispositivo que bloqueia a maioria dos disjuntores
multipolares com cinta de ligação entre as lingüetas.
Dispositivos de bloqueio para disjuntores
(norma DIN)
Um método seguro e eficaz para bloquear
disjuntores miniaturas.
Dispositivo de bloqueio para plugs

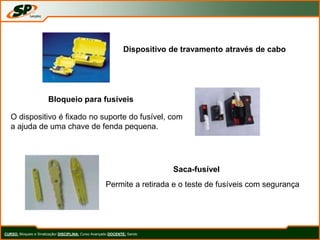

Dispositivo de travamento através de cabo
Bloqueio para fusíveis
O dispositivo é fixado no suporte do fusível, com
a ajuda de uma chave de fenda pequena.
Saca-fusível
Permite a retirada e o teste de fusíveis com segurança

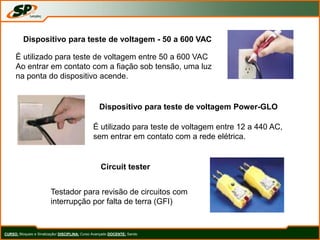

Dispositivo para teste de voltagem - 50 a 600 VAC
É utilizado para teste de voltagem entre 50 a 600 VAC
Ao entrar em contato com a fiação sob tensão, uma luz
na ponta do dispositivo acende.
Dispositivo para teste de voltagem Power-GLO
É utilizado para teste de voltagem entre 12 a 440 AC,
sem entrar em contato com a rede elétrica.
Circuit tester
Testador para revisão de circuitos com
interrupção por falta de terra (GFI)

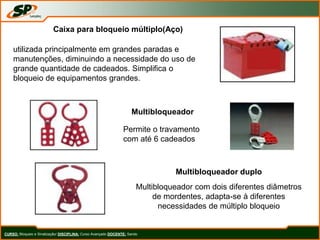

Caixa para bloqueio múltiplo(Aço)
utilizada principalmente em grandes paradas e
manutenções, diminuindo a necessidade do uso de
grande quantidade de cadeados. Simplifica o
bloqueio de equipamentos grandes.
Multibloqueador
Permite o travamento
com até 6 cadeados
Multibloqueador duplo
Multibloqueador com dois diferentes diâmetros
de mordentes, adapta-se à diferentes
necessidades de múltiplo bloqueio

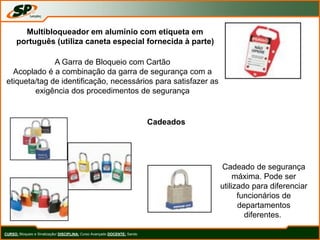

Multibloqueador em alumínio com etiqueta em
português (utiliza caneta especial fornecida à parte)
A Garra de Bloqueio com Cartão
Acoplado é a combinação da garra de segurança com a
etiqueta/tag de identificação, necessários para satisfazer as
exigência dos procedimentos de segurança
Cadeados
Cadeado de segurança
máxima. Pode ser
utilizado para diferenciar
funcionários de
departamentos
diferentes.

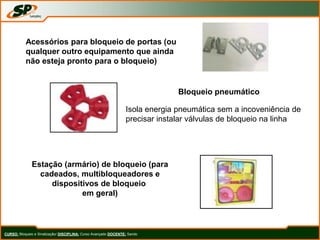

Acessórios para bloqueio de portas (ou
qualquer outro equipamento que ainda
não esteja pronto para o bloqueio)
Bloqueio pneumático
Isola energia pneumática sem a incoveniência de
precisar instalar válvulas de bloqueio na linha
Estação (armário) de bloqueio (para
cadeados, multibloqueadores e
dispositivos de bloqueio
em geral)

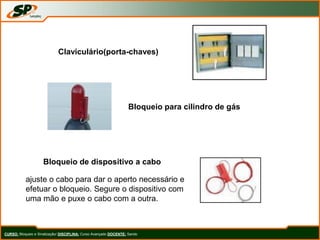

Claviculário(porta-chaves)
Bloqueio para cilindro de gás
Bloqueio de dispositivo a cabo
ajuste o cabo para dar o aperto necessário e
efetuar o bloqueio. Segure o dispositivo com
uma mão e puxe o cabo com a outra.

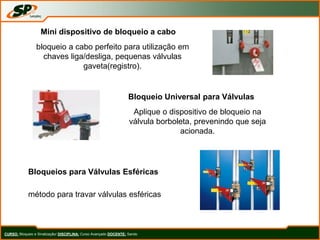

Mini dispositivo de bloqueio a cabo
bloqueio a cabo perfeito para utilização em
chaves liga/desliga, pequenas válvulas
gaveta(registro).
Bloqueio Universal para Válvulas
Aplique o dispositivo de bloqueio na
válvula borboleta, prevenindo que seja
acionada.
Bloqueios para Válvulas Esféricas
método para travar válvulas esféricas

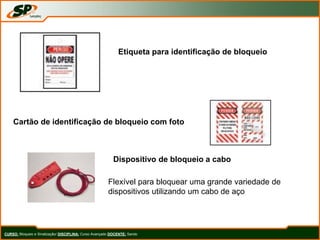

Etiqueta para identificação de bloqueio
Cartão de identificação de bloqueio com foto
Dispositivo de bloqueio a cabo
Flexível para bloquear uma grande variedade de
dispositivos utilizando um cabo de aço

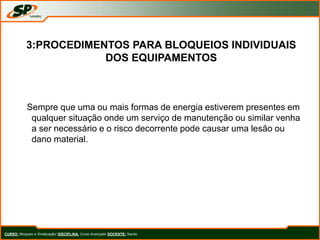

Sempre que uma ou mais formas de energia estiverem presentes em
qualquer situação onde um serviço de manutenção ou similar venha
a ser necessário e o risco decorrente pode causar uma lesão ou
dano material.
3:PROCEDIMENTOS PARA BLOQUEIOS INDIVIDUAIS
DOS EQUIPAMENTOS

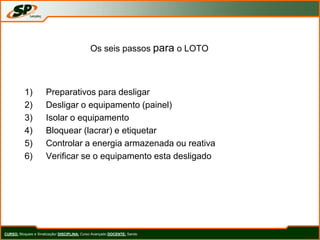

Os seis passos para o LOTO
1) Preparativos para desligar
2) Desligar o equipamento (painel)
3) Isolar o equipamento
4) Bloquear (lacrar) e etiquetar
5) Controlar a energia armazenada ou reativa
6) Verificar se o equipamento esta desligado

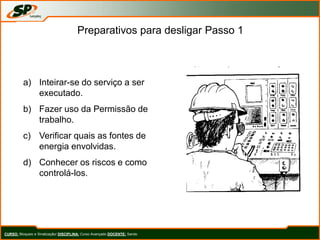

Preparativos para desligar Passo 1
a) Inteirar-se do serviço a ser
executado.
b) Fazer uso da Permissão de
trabalho.
c) Verificar quais as fontes de
energia envolvidas.
d) Conhecer os riscos e como
controlá-los.

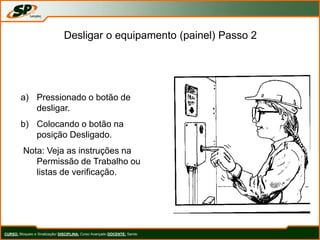

Desligar o equipamento (painel) Passo 2
a) Pressionado o botão de
desligar.
b) Colocando o botão na
posição Desligado.
Nota: Veja as instruções na
Permissão de Trabalho ou
listas de verificação.

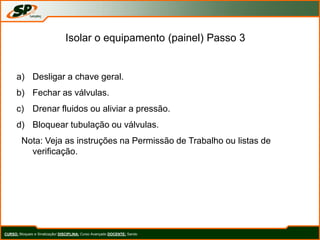

Isolar o equipamento (painel) Passo 3
a) Desligar a chave geral.
b) Fechar as válvulas.
c) Drenar fluidos ou aliviar a pressão.
d) Bloquear tubulação ou válvulas.
Nota: Veja as instruções na Permissão de Trabalho ou listas de
verificação.

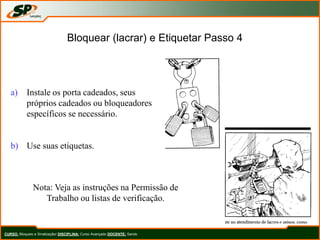

Bloquear (lacrar) e Etiquetar Passo 4
a) Instale os porta cadeados, seus
próprios cadeados ou bloqueadores
específicos se necessário.
b) Use suas etiquetas.
Nota: Veja as instruções na Permissão de
Trabalho ou listas de verificação.

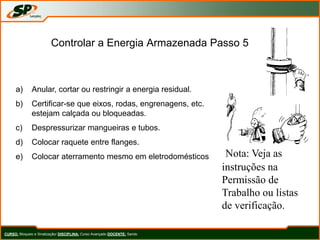

Controlar a Energia Armazenada Passo 5
a) Anular, cortar ou restringir a energia residual.
b) Certificar-se que eixos, rodas, engrenagens, etc.
estejam calçada ou bloqueadas.
c) Despressurizar mangueiras e tubos.
d) Colocar raquete entre flanges.
e) Colocar aterramento mesmo em eletrodomésticos Nota: Veja as
instruções na
Permissão de
Trabalho ou listas
de verificação.

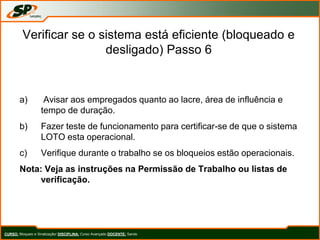

Verificar se o sistema está eficiente (bloqueado e
desligado) Passo 6
a) Avisar aos empregados quanto ao lacre, área de influência e
tempo de duração.
b) Fazer teste de funcionamento para certificar-se de que o sistema
LOTO esta operacional.
c) Verifique durante o trabalho se os bloqueios estão operacionais.
Nota: Veja as instruções na Permissão de Trabalho ou listas de
verificação.

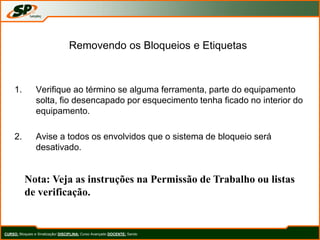

Removendo os Bloqueios e Etiquetas
1. Verifique ao término se alguma ferramenta, parte do equipamento
solta, fio desencapado por esquecimento tenha ficado no interior do
equipamento.
2. Avise a todos os envolvidos que o sistema de bloqueio será
desativado.
Nota: Veja as instruções na Permissão de Trabalho ou listas
de verificação.

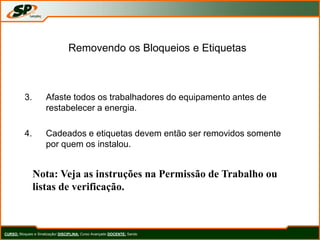

3. Afaste todos os trabalhadores do equipamento antes de
restabelecer a energia.
4. Cadeados e etiquetas devem então ser removidos somente
por quem os instalou.
Nota: Veja as instruções na Permissão de Trabalho ou
listas de verificação.

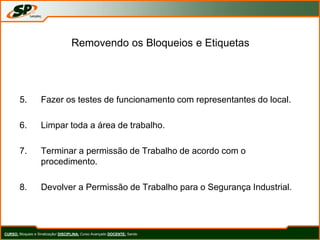

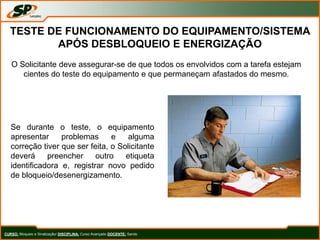

5. Fazer os testes de funcionamento com representantes do local.
6. Limpar toda a área de trabalho.
7. Terminar a permissão de Trabalho de acordo com o
procedimento.
8. Devolver a Permissão de Trabalho para o Segurança Industrial.

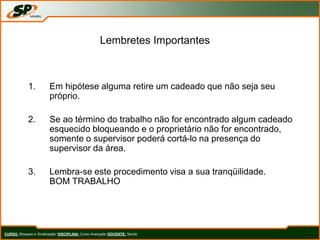

Lembretes Importantes
1. Em hipótese alguma retire um cadeado que não seja seu
próprio.
2. Se ao término do trabalho não for encontrado algum cadeado
esquecido bloqueando e o proprietário não for encontrado,
somente o supervisor poderá cortá-lo na presença do
supervisor da área.
3. Lembra-se este procedimento visa a sua tranqüilidade.
BOM TRABALHO

DISPOSIÇÕES FINAIS:
• Em todos os serviços que envolvam aumento de carga em
qualquer tipo de energia, o solicitante deverá informar às áreas de
Engenharia de Fábrica e Engenharia de Construções e Utilidades,
para aprovação.
• Nas trocas de turno, onde deva permanecer o bloqueio, a equipe
que esta saindo deverá manter seus cadeados no local até que o
responsável pelo setor (encarregado, líder, etc.) se dirija ao local
onde esta aplicado o bloqueio e libere os mesmos com auxílio de
chave mestra sob sua responsabilidade, para em seguida ser
aplicado os cadeados da equipe que esta assumindo o serviço.
Obs: a guarda dos cadeados retirados é de responsabilidade do
encarregado, líder, etc. que realizou o desbloqueio.
• Áreas de Engenharia e Manutenção na aquisição de novos
equipamentos, os mesmos deverão ser providos de meios para
travamento de energia.

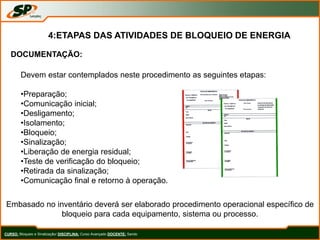

4:ETAPAS DAS ATIVIDADES DE BLOQUEIO DE ENERGIA
DOCUMENTAÇÃO:
Devem estar contemplados neste procedimento as seguintes etapas:
•Preparação;
•Comunicação inicial;
•Desligamento;
•Isolamento;
•Bloqueio;
•Sinalização;
•Liberação de energia residual;
•Teste de verificação do bloqueio;
•Retirada da sinalização;
•Comunicação final e retorno à operação.
Embasado no inventário deverá ser elaborado procedimento operacional específico de
bloqueio para cada equipamento, sistema ou processo.

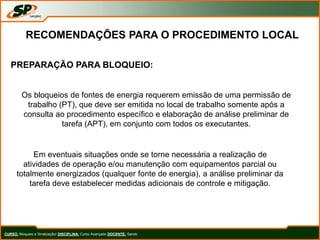

RECOMENDAÇÕES PARA O PROCEDIMENTO LOCAL
PREPARAÇÃO PARA BLOQUEIO:
Os bloqueios de fontes de energia requerem emissão de uma permissão de
trabalho (PT), que deve ser emitida no local de trabalho somente após a
consulta ao procedimento específico e elaboração de análise preliminar de
tarefa (APT), em conjunto com todos os executantes.
Em eventuais situações onde se torne necessária a realização de
atividades de operação e/ou manutenção com equipamentos parcial ou
totalmente energizados (qualquer fonte de energia), a análise preliminar da
tarefa deve estabelecer medidas adicionais de controle e mitigação.

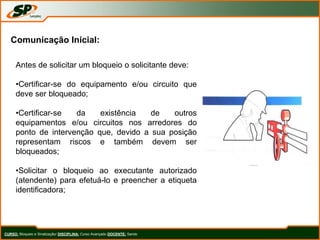

Comunicação Inicial:
Antes de solicitar um bloqueio o solicitante deve:
•Certificar-se do equipamento e/ou circuito que
deve ser bloqueado;
•Certificar-se da existência de outros
equipamentos e/ou circuitos nos arredores do
ponto de intervenção que, devido a sua posição
representam riscos e também devem ser
bloqueados;
•Solicitar o bloqueio ao executante autorizado
(atendente) para efetuá-lo e preencher a etiqueta
identificadora;

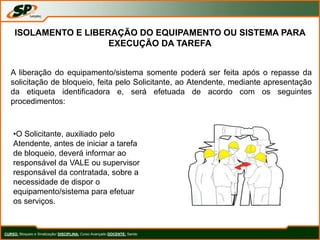

ISOLAMENTO E LIBERAÇÃO DO EQUIPAMENTO OU SISTEMA PARA
EXECUÇÃO DA TAREFA
A liberação do equipamento/sistema somente poderá ser feita após o repasse da
solicitação de bloqueio, feita pelo Solicitante, ao Atendente, mediante apresentação
da etiqueta identificadora e, será efetuada de acordo com os seguintes
procedimentos:
•O Solicitante, auxiliado pelo
Atendente, antes de iniciar a tarefa
de bloqueio, deverá informar ao
responsável da VALE ou supervisor
responsável da contratada, sobre a
necessidade de dispor o
equipamento/sistema para efetuar
os serviços.

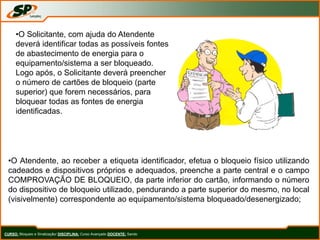

•O Solicitante, com ajuda do Atendente
deverá identificar todas as possíveis fontes
de abastecimento de energia para o
equipamento/sistema a ser bloqueado.
Logo após, o Solicitante deverá preencher
o número de cartões de bloqueio (parte
superior) que forem necessários, para
bloquear todas as fontes de energia
identificadas.
•O Atendente, ao receber a etiqueta identificador, efetua o bloqueio físico utilizando
cadeados e dispositivos próprios e adequados, preenche a parte central e o campo
COMPROVAÇÃO DE BLOQUEIO, da parte inferior do cartão, informando o número
do dispositivo de bloqueio utilizado, pendurando a parte superior do mesmo, no local
(visivelmente) correspondente ao equipamento/sistema bloqueado/desenergizado;

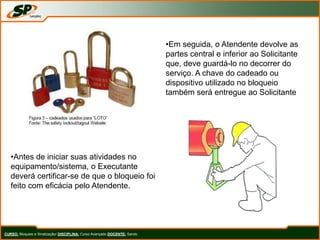

•Em seguida, o Atendente devolve as
partes central e inferior ao Solicitante
que, deve guardá-lo no decorrer do
serviço. A chave do cadeado ou
dispositivo utilizado no bloqueio
também será entregue ao Solicitante
•Antes de iniciar suas atividades no
equipamento/sistema, o Executante
deverá certificar-se de que o bloqueio foi
feito com eficácia pelo Atendente.

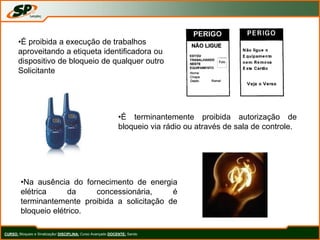

•É proibida a execução de trabalhos
aproveitando a etiqueta identificadora ou
dispositivo de bloqueio de qualquer outro
Solicitante
•É terminantemente proibida autorização de
bloqueio via rádio ou através de sala de controle.
•Na ausência do fornecimento de energia
elétrica da concessionária, é
terminantemente proibida a solicitação de
bloqueio elétrico.

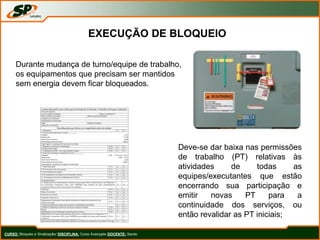

EXECUÇÃO DE BLOQUEIO
Durante mudança de turno/equipe de trabalho,
os equipamentos que precisam ser mantidos
sem energia devem ficar bloqueados.
Deve-se dar baixa nas permissões
de trabalho (PT) relativas às
atividades de todas as
equipes/executantes que estão
encerrando sua participação e
emitir novas PT para a
continuidade dos serviços, ou
então revalidar as PT iniciais;

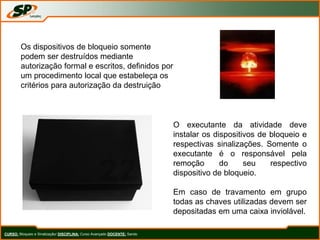

Os dispositivos de bloqueio somente
podem ser destruídos mediante
autorização formal e escritos, definidos por
um procedimento local que estabeleça os
critérios para autorização da destruição
O executante da atividade deve
instalar os dispositivos de bloqueio e
respectivas sinalizações. Somente o
executante é o responsável pela
remoção do seu respectivo
dispositivo de bloqueio.
Em caso de travamento em grupo
todas as chaves utilizadas devem ser
depositadas em uma caixa inviolável.

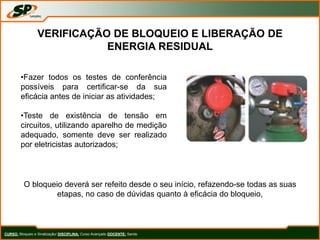

VERIFICAÇÃO DE BLOQUEIO E LIBERAÇÃO DE
ENERGIA RESIDUAL
•Fazer todos os testes de conferência
possíveis para certificar-se da sua
eficácia antes de iniciar as atividades;
•Teste de existência de tensão em
circuitos, utilizando aparelho de medição
adequado, somente deve ser realizado
por eletricistas autorizados;
O bloqueio deverá ser refeito desde o seu início, refazendo-se todas as suas
etapas, no caso de dúvidas quanto à eficácia do bloqueio,

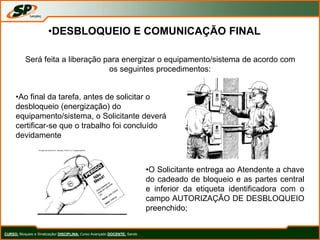

•DESBLOQUEIO E COMUNICAÇÃO FINAL
Será feita a liberação para energizar o equipamento/sistema de acordo com
os seguintes procedimentos:
•Ao final da tarefa, antes de solicitar o
desbloqueio (energização) do
equipamento/sistema, o Solicitante deverá
certificar-se que o trabalho foi concluído
devidamente
•O Solicitante entrega ao Atendente a chave
do cadeado de bloqueio e as partes central
e inferior da etiqueta identificadora com o
campo AUTORIZAÇÃO DE DESBLOQUEIO
preenchido;

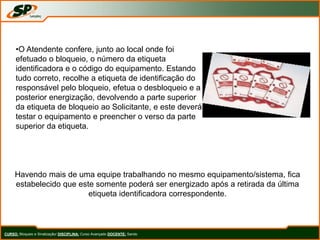

•O Atendente confere, junto ao local onde foi
efetuado o bloqueio, o número da etiqueta
identificadora e o código do equipamento. Estando
tudo correto, recolhe a etiqueta de identificação do
responsável pelo bloqueio, efetua o desbloqueio e a
posterior energização, devolvendo a parte superior
da etiqueta de bloqueio ao Solicitante, e este deverá
testar o equipamento e preencher o verso da parte
superior da etiqueta.
Havendo mais de uma equipe trabalhando no mesmo equipamento/sistema, fica
estabelecido que este somente poderá ser energizado após a retirada da última
etiqueta identificadora correspondente.

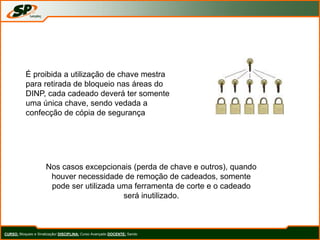

É proibida a utilização de chave mestra
para retirada de bloqueio nas áreas do
DINP, cada cadeado deverá ter somente
uma única chave, sendo vedada a
confecção de cópia de segurança
Nos casos excepcionais (perda de chave e outros), quando
houver necessidade de remoção de cadeados, somente
pode ser utilizada uma ferramenta de corte e o cadeado
será inutilizado.

TESTE DE FUNCIONAMENTO DO EQUIPAMENTO/SISTEMA
APÓS DESBLOQUEIO E ENERGIZAÇÃO
O Solicitante deve assegurar-se de que todos os envolvidos com a tarefa estejam
cientes do teste do equipamento e que permaneçam afastados do mesmo.
Se durante o teste, o equipamento
apresentar problemas e alguma
correção tiver que ser feita, o Solicitante
deverá preencher outro etiqueta
identificadora e, registrar novo pedido
de bloqueio/desenergizamento.

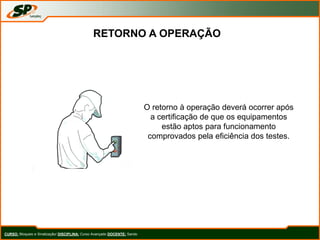

O retorno à operação deverá ocorrer após
a certificação de que os equipamentos
estão aptos para funcionamento
comprovados pela eficiência dos testes.
RETORNO A OPERAÇÃO

PÁGINA: 50
5:CONCEITOS E PRÁTICAS SOBRE EQUIPAMENTOS DE SEGURANÇA
Tipos de Equipamentos de Segurança:
O trabalho seguro com equipamentos de movimentação de carga exige o
uso correto dos Equipamentos de Proteção Individual (EPIs). e dos
Equipamentos de Proteção Coletiva (EPCs).

PÁGINA: 51
EPI's – Equipamentos de Proteção Individual
EPIs são ferramentas de trabalho que visam proteger a saúde do
trabalhador reduzindo os riscos de acidentes e doenças decorrentes
da exposição.
Todo o pessoal envolvido na parte do processo de operação deve
estar munido de EPIs, de acordo com as especificações a seguir:
EPI UTILIZAÇÃO
Capacete
Evitar choques na cabeça e reduzir o impacto de
objetos.
Botas
Proteção dos pés.
Óculos Proteger os olhos de pequenos objetos e
faíscas.
Luvas
Proteger mãos e dedos. As luvas devem ser
adequadas quanto ao tipo de tarefa que
esta sendo executada
Protetor
Auric
ular
Proteção contra o ruído na operação de
maquinas e equipamentos.

PÁGINA: 52

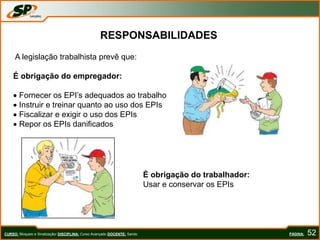

RESPONSABILIDADES
A legislação trabalhista prevê que:
É obrigação do empregador:
 Fornecer os EPI’s adequados ao trabalho
 Instruir e treinar quanto ao uso dos EPIs
 Fiscalizar e exigir o uso dos EPIs
 Repor os EPIs danificados
É obrigação do trabalhador:
Usar e conservar os EPIs

PÁGINA: 53

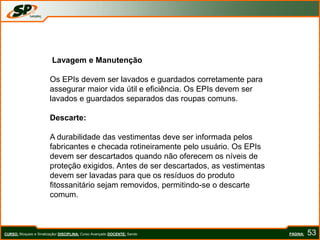

Lavagem e Manutenção
Os EPIs devem ser lavados e guardados corretamente para
assegurar maior vida útil e eficiência. Os EPIs devem ser
lavados e guardados separados das roupas comuns.
Descarte:
A durabilidade das vestimentas deve ser informada pelos
fabricantes e checada rotineiramente pelo usuário. Os EPIs
devem ser descartados quando não oferecem os níveis de
proteção exigidos. Antes de ser descartados, as vestimentas
devem ser lavadas para que os resíduos do produto
fitossanitário sejam removidos, permitindo-se o descarte
comum.

PÁGINA: 54
EPCs – Equipamentos de Proteção Coletiva
Os Equipamentos de Proteção
Coletiva (EPCs) dizem respeito ao
coletivo, devendo proteger todos os
trabalhadores expostos a
determinado risco. Como exemplo,
pode-se citar a proteção de partes
móveis, a ventilação dos locais de
trabalho, a sinalização de
segurança, extintores de incêndio,
dispositivos de parada dentre
outros.

PÁGINA: 55

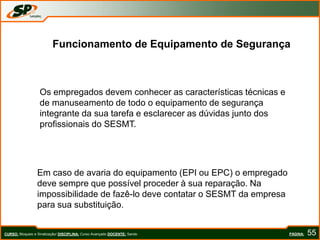

Funcionamento de Equipamento de Segurança
Os empregados devem conhecer as características técnicas e
de manuseamento de todo o equipamento de segurança
integrante da sua tarefa e esclarecer as dúvidas junto dos
profissionais do SESMT.
Em caso de avaria do equipamento (EPI ou EPC) o empregado
deve sempre que possível proceder à sua reparação. Na
impossibilidade de fazê-lo deve contatar o SESMT da empresa
para sua substituição.

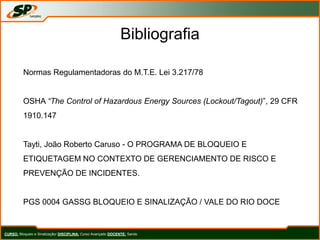

Bibliografia
Normas Regulamentadoras do M.T.E. Lei 3.217/78
OSHA “The Control of Hazardous Energy Sources (Lockout/Tagout)”, 29 CFR
1910.147
Tayti, João Roberto Caruso - O PROGRAMA DE BLOQUEIO E
ETIQUETAGEM NO CONTEXTO DE GERENCIAMENTO DE RISCO E
PREVENÇÃO DE INCIDENTES.
PGS 0004 GASSG BLOQUEIO E SINALIZAÇÃO / VALE DO RIO DOCE

urso-avancado-bloqueio-sinalizacao-rev2-0-ppt.p427325485-cdf

Mais conteúdo relacionado

Semelhante a urso-avancado-bloqueio-sinalizacao-rev2-0-ppt.p427325485-cdf

Mais de ssuser22319e

urso-avancado-bloqueio-sinalizacao-rev2-0-ppt.p427325485-cdf
