SISTEMAS DE COMUNICAÇÃO SEM FIO
08-10-16Engº Changala
1
UNIVERSIDADE POLITÉCNICA - APOLITÉCNICA
Instituto Superior Politécnico e Universitário de Nacala
ISPUNA
Deprtº de Tecnologias de Informação e Comunicações

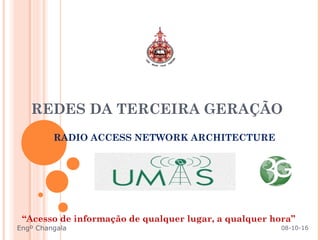

REDES DA TERCEIRA GERAÇÃO
“Acesso de informação de qualquer lugar, a qualquer hora”
RADIO ACCESS NETWORK ARCHITECTURE
08-10-16Engº Changala
3G;

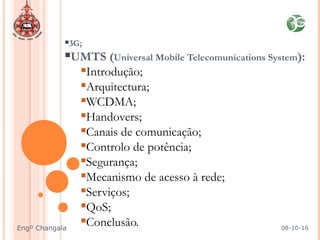

UMTS (Universal Mobile Telecomunications System):
Introdução;
Arquitectura;
WCDMA;
Handovers;
Canais de comunicação;
Controlo de potência;
Segurança;
Mecanismo de acesso à rede;
Serviços;
QoS;
Conclusão. 08-10-16Engº Changala

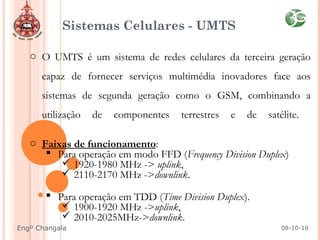

Sistemas Celulares - UMTS
o O UMTS é um sistema de redes celulares da terceira geração
capaz de fornecer serviços multimédia inovadores face aos
sistemas de segunda geração como o GSM, combinando a
utilização de componentes terrestres e de satélite.
o Faixas de funcionamento:
 Para operação em modo FFD (Frequency Division Duplex)
 1920-1980 MHz -> uplink,
 2110-2170 MHz ->downlink.
 Para operação em TDD (Time Division Duplex).
 1900-1920 MHz ->uplink,
 2010-2025MHz->downlink.
08-10-16Engº Changala

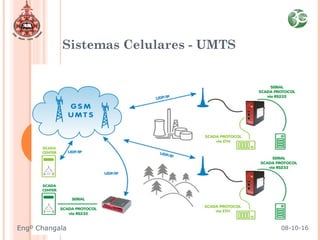

Sistemas Celulares - UMTS
08-10-16Engº Changala
Sistemas Celulares - UMTS

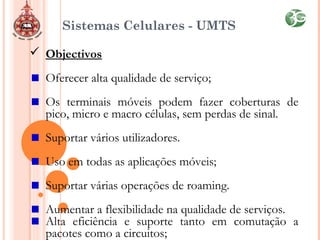

 Objectivos
Oferecer alta qualidade de serviço;
Os terminais móveis podem fazer coberturas de
pico, micro e macro células, sem perdas de sinal.
Suportar vários utilizadores.
Uso em todas as aplicações móveis;
Suportar várias operações de roaming.
Aumentar a flexibilidade na qualidade de serviços.
Alta eficiência e suporte tanto em comutação a
pacotes como a circuitos;
Sistemas Celulares - UMTS

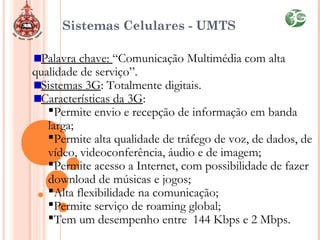

Palavra chave: “Comunicação Multimédia com alta
qualidade de serviço”.
Sistemas 3G: Totalmente digitais.
Características da 3G:
Permite envio e recepção de informação em banda
larga;
Permite alta qualidade de tráfego de voz, de dados, de
vídeo, videoconferência, áudio e de imagem;
Permite acesso a Internet, com possibilidade de fazer
download de músicas e jogos;
Alta flexibilidade na comunicação;
Permite serviço de roaming global;
Tem um desempenho entre 144 Kbps e 2 Mbps.
Sistemas Celulares - UMTS
08-10-16Engº Changala
Sistemas Celulares - UMTS

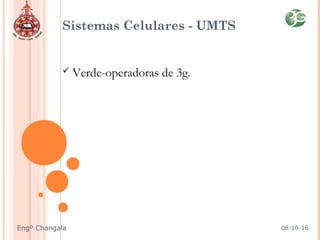

 Verde-operadoras de 3g.
08-10-16Engº Changala
Sistemas Celulares - UMTS

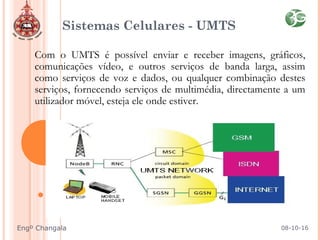

Com o UMTS é possível enviar e receber imagens, gráficos,
comunicações vídeo, e outros serviços de banda larga, assim
como serviços de voz e dados, ou qualquer combinação destes
serviços, fornecendo serviços de multimédia, directamente a um
utilizador móvel, esteja ele onde estiver.
08-10-16Engº Changala
Sistemas Celulares - UMTS

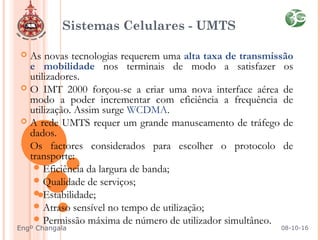

 As novas tecnologias requerem uma alta taxa de transmissão
e mobilidade nos terminais de modo a satisfazer os
utilizadores.
 O IMT 2000 forçou-se a criar uma nova interface aérea de
modo a poder incrementar com eficiência a frequência de
utilização. Assim surge WCDMA.
 A rede UMTS requer um grande manuseamento de tráfego de
dados.
 Os factores considerados para escolher o protocolo de
transporte:
Eficiência da largura de banda;
Qualidade de serviços;
Estabilidade;
Atraso sensível no tempo de utilização;
Permissão máxima de número de utilizador simultâneo.
08-10-16Engº Changala

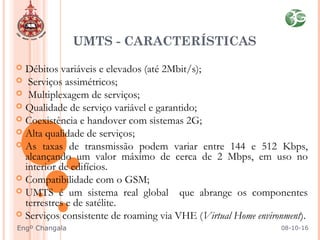

 Débitos variáveis e elevados (até 2Mbit/s);
 Serviços assimétricos;
 Multiplexagem de serviços;
 Qualidade de serviço variável e garantido;
 Coexistência e handover com sistemas 2G;
 Alta qualidade de serviços;
 As taxas de transmissão podem variar entre 144 e 512 Kbps,
alcançando um valor máximo de cerca de 2 Mbps, em uso no
interior de edifícios.
 Compatibilidade com o GSM;
 UMTS é um sistema real global que abrange os componentes
terrestres e de satélite.
 Serviços consistente de roaming via VHE (Virtual Home environment).
UMTS - CARACTERÍSTICAS
08-10-16Engº Changala

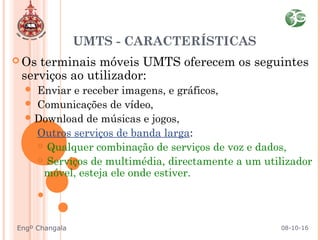

 Os terminais móveis UMTS oferecem os seguintes
serviços ao utilizador:
 Enviar e receber imagens, e gráficos,
 Comunicações de vídeo,
Download de músicas e jogos,
 Outros serviços de banda larga:
 Qualquer combinação de serviços de voz e dados,
 Serviços de multimédia, directamente a um utilizador
móvel, esteja ele onde estiver.
UMTS - CARACTERÍSTICAS
08-10-16Engº Changala

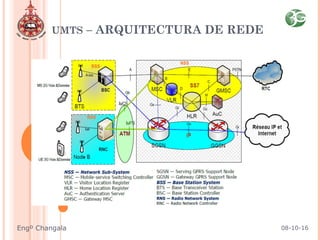

UMTS – ARQUITECTURA DE REDE
08-10-16Engº Changala

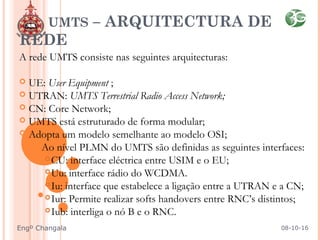

A rede UMTS consiste nas seguintes arquitecturas:
 UE: User Equipment ;
 UTRAN: UMTS Terrestrial Radio Access Network;
 CN: Core Network;
 UMTS está estruturado de forma modular;
 Adopta um modelo semelhante ao modelo OSI;
Ao nível PLMN do UMTS são definidas as seguintes interfaces:
CU: interface eléctrica entre USIM e o EU;
Uu: interface rádio do WCDMA.
Iu: interface que estabelece a ligação entre a UTRAN e a CN;
Iur: Permite realizar softs handovers entre RNC’s distintos;
Iub: interliga o nó B e o RNC.
UMTS – ARQUITECTURA DE
REDE
08-10-16Engº Changala

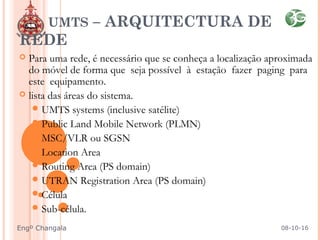

 Para uma rede, é necessário que se conheça a localização aproximada
do móvel de forma que seja possível à estação fazer paging para
este equipamento.
 lista das áreas do sistema.
UMTS systems (inclusive satélite)
Public Land Mobile Network (PLMN)
MSC/VLR ou SGSN
Location Area
Routing Area (PS domain)
UTRAN Registration Area (PS domain)
Célula
Sub-célula.
UMTS – ARQUITECTURA DE
REDE
08-10-16Engº Changala
UMTS – UE
 USIM: UMTS Subscriber Identity Module;
Contem dados do utilizador;
Procedimentos e suporte de segurança relativa aos dados do
utilizador e à rede
Tipos de identificação do UMTS:
IMSI: International Mobile Subscriber Identity
TMSI: Temporary Mobile Subscriber Identity
P-TMSI: Packet Temporary Mobile Subscriber Identity
TLLI: Temporary Logical Link Identity
MSISDN: Mobile station ISDN
IMEI: International Mobile Station Equipment Identity
IMEISV: International Mobile Station Equipment Identity
and Software Number

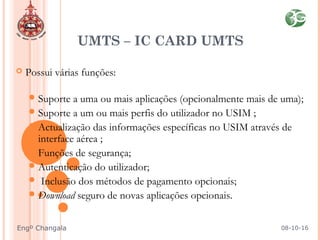

 ME: Mobile equipment: responsável pela transmissão rádio, e pelas
correspondentes aplicações;
 Possui várias funções:

Suporte a uma ou mais aplicações (opcionalmente mais de uma);
Suporte a um ou mais perfis do utilizador no USIM ;
Actualização das informações específicas no USIM através de
interface aérea ;
Funções de segurança;
Autenticação do utilizador;
 Inclusão dos métodos de pagamento opcionais;
Download seguro de novas aplicações opcionais.
UMTS – IC CARD UMTS
08-10-16Engº Changala

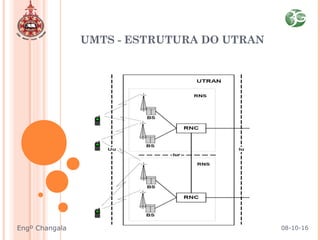

UMTS - ESTRUTURA DO UTRAN
08-10-16Engº Changala

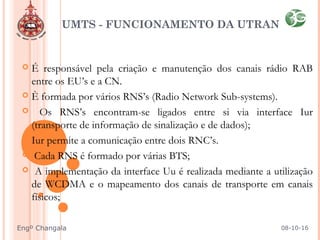

 É responsável pela criação e manutenção dos canais rádio RAB
entre os EU’s e a CN.
 È formada por vários RNS’s (Radio Network Sub-systems).
 Os RNS’s encontram-se ligados entre si via interface Iur
(transporte de informação de sinalização e de dados);
 Iur permite a comunicação entre dois RNC’s.
 Cada RNS é formado por várias BTS;
 A implementação da interface Uu é realizada mediante a utilização
de WCDMA e o mapeamento dos canais de transporte em canais
físicos;
UMTS - FUNCIONAMENTO DA UTRAN
08-10-16Engº Changala

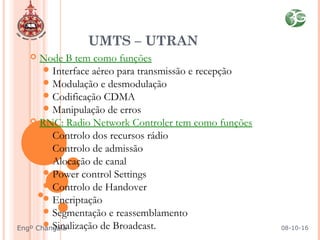

 Node B tem como funções
Interface aéreo para transmissão e recepção
Modulação e desmodulação
Codificação CDMA
Manipulação de erros
 RNC: Radio Network Controler tem como funções
Controlo dos recursos rádio
Controlo de admissão
Alocação de canal
Power control Settings
Controlo de Handover
Encriptação
Segmentação e reassemblamento
Sinalização de Broadcast.
UMTS – UTRAN
08-10-16Engº Changala

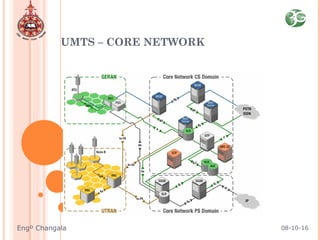

UMTS – CORE NETWORK
 CN: Core Network
faz a comutação, o roteamento e trânsito para tráfego
de utilizadores.
contém o banco de dados e tem as funções de gerir a
rede.
É baseada na rede GSM com GPRS:
PS Domain;
CS Domain ;
 IMS;
08-10-16Engº Changala
UMTS – CORE NETWORK
08-10-16Engº Changala
UMTS – CORE NETWORK
 Os elementos comutados a circuitos:
 MSC: Mobiles services Switching Centre;
VLR: Visitor Location Register;
GMSC:Gateway MSC;
 Os elementos comutados a pacotes:
SGSN: Serving GPRS Support Node;
GGSN: Gateway GPRS;
 Os elementos comutados a pacotes e a circuitos:
EIR: Equipment Identity Register ;
HLR: Home Location Register;
AUC: Authentication Center. 08-10-16Engº Changala
UMTS – CORE NETWORK

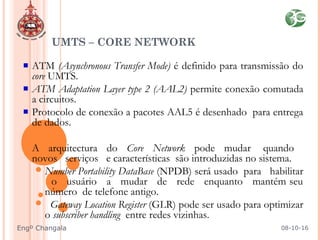

ATM (Asynchronous Transfer Mode) é definido para transmissão do
core UMTS.
ATM Adaptation Layer type 2 (AAL2) permite conexão comutada
a circuitos.
Protocolo de conexão a pacotes AAL5 é desenhado para entrega
de dados.
 A arquitectura do Core Network pode mudar quando
novos serviços e características são introduzidas no sistema.
Number Portability DataBase (NPDB) será usado para habilitar
o usuário a mudar de rede enquanto mantém seu
número de telefone antigo.
 Gateway Location Register (GLR) pode ser usado para optimizar
o subscriber handling entre redes vizinhas.
08-10-16Engº Changala
É um das principais tecnologias para a implementação de sistemas
3G.
É básico em técnica de acesso de rádio proposta por ETSI group
Alfa e especificações finalizado 1999.
A implementação:
 Muito complexo;

Complexidade de cada algoritmo;

Complexidade do sistema global;

Complexidade computacional de um receptor;
Muito versátil;

Nível de ligação de simulação são 10 vezes mais intensivo que
simulação na 2G actuais;

Diferentes utilizadores podem transmitir simultaneamente
diferentes taxas de dados ao mesmo tempos;
suportar todos os serviços da 2G e muitas outras novas aplicações e
serviços.
WCDMA (UMTS):
Wideband Code-Division Multiple-Access
UMTS

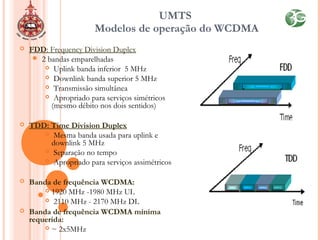

Modelos de operação do WCDMA
 FDD: Frequency Division Duplex
 2 bandas emparelhadas
 Uplink banda inferior 5 MHz
 Downlink banda superior 5 MHz
 Transmissão simultânea
 Apropriado para serviços simétricos
(mesmo débito nos dois sentidos)
 TDD: Time Division Duplex
 Mesma banda usada para uplink e
downlink 5 MHz
 Separação no tempo
 Apropriado para serviços assimétricos
 Banda de frequência WCDMA:
 1920 MHz -1980 MHz UL
 2110 MHz - 2170 MHz DL
 Banda de frequência WCDMA mínima
requerida:
 ~ 2x5MHz

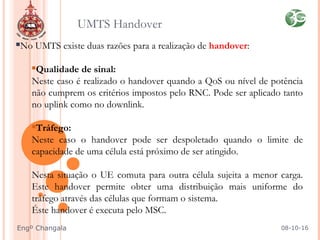

No UMTS existe duas razões para a realização de handover:
Qualidade de sinal:
Neste caso é realizado o handover quando a QoS ou nível de potência
não cumprem os critérios impostos pelo RNC. Pode ser aplicado tanto
no uplink como no downlink.
Tráfego:
Neste caso o handover pode ser despoletado quando o limite de
capacidade de uma célula está próximo de ser atingido.
Nesta situação o UE comuta para outra célula sujeita a menor carga.
Este handover permite obter uma distribuição mais uniforme do
tráfego através das células que formam o sistema.
Éste handover é executa pelo MSC.

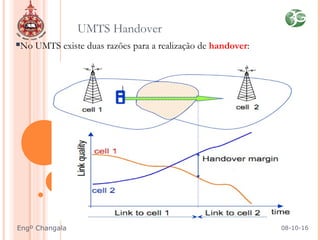

UMTS Handover
08-10-16Engº Changala

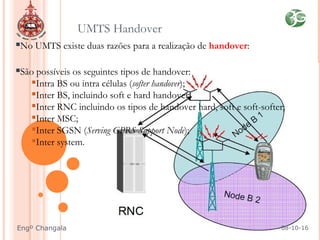

No UMTS existe duas razões para a realização de handover:
São possíveis os seguintes tipos de handover:
Intra BS ou intra células (softer handover);
Inter BS, incluindo soft e hard handover;
Inter RNC incluindo os tipos de handover hard, soft e soft-softer;
Inter MSC;
Inter SGSN (Serving GPRS Support Node);
Inter system.
UMTS Handover
08-10-16Engº Changala
No UMTS existe duas razões para a realização de handover:
UMTS Handover
08-10-16Engº Changala
No UMTS existe duas razões para a realização de handover:

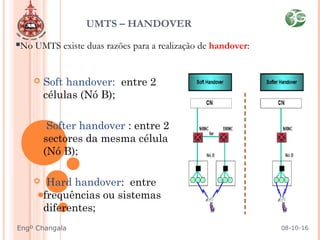

 Soft handover: entre 2
células (Nó B);
 Softer handover : entre 2
sectores da mesma célula
(Nó B);
 Hard handover: entre
frequências ou sistemas
diferentes;
UMTS – HANDOVER
08-10-16Engº Changala
No UMTS existe duas razões para a realização de handover:
UMTS

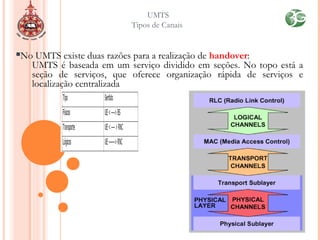

Tipos de Canais
08-10-16Engº Changala

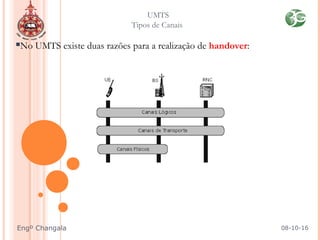

No UMTS existe duas razões para a realização de handover:
UMTS é baseada em um serviço dividido em seções. No topo está a
seção de serviços, que oferece organização rápida de serviços e
localização centralizada
UMTS
Tipos de Canais
No UMTS existe duas razões para a realização de handover:

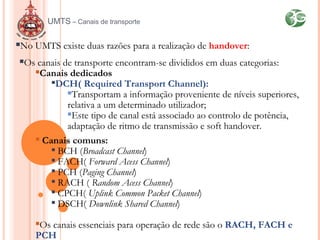

Os canais de transporte encontram-se divididos em duas categorias:
Canais dedicados

DCH( Required Transport Channel):
Transportam a informação proveniente de níveis superiores,
relativa a um determinado utilizador;
Este tipo de canal está associado ao controlo de potência,
adaptação de ritmo de transmissão e soft handover.
 Canais comuns:

BCH (Broadcast Channel)

FACH( Forward Acess Channel)

PCH (Paging Channel)

RACH ( Random Acess Channel)

CPCH( Uplink Common Packet Channel)

DSCH( Downlink Shared Channel)
Os canais essenciais para operação de rede são o RACH, FACH e
PCH
UMTS – Canais de transporte

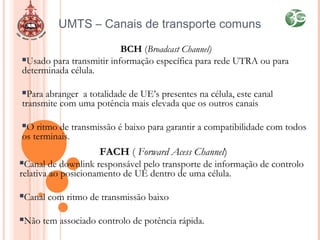

BCH (Broadcast Channel)
Usado para transmitir informação específica para rede UTRA ou para
determinada célula.
Para abranger a totalidade de UE’s presentes na célula, este canal
transmite com uma potência mais elevada que os outros canais
O ritmo de transmissão é baixo para garantir a compatibilidade com todos
os terminais.
UMTS – Canais de transporte comuns
FACH ( Forward Acess Channel)
Canal de downlink responsável pelo transporte de informação de controlo
relativa ao posicionamento de UE dentro de uma célula.
Canal com ritmo de transmissão baixo
Não tem associado controlo de potência rápida.
UMTS – Canais de transporte comuns

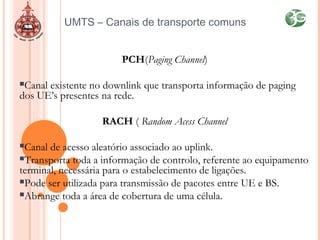

PCH(Paging Channel)
Canal existente no downlink que transporta informação de paging
dos UE’s presentes na rede.
RACH ( Random Acess Channel
Canal de acesso aleatório associado ao uplink.
Transporta toda a informação de controlo, referente ao equipamento
terminal, necessária para o estabelecimento de ligações.
Pode ser utilizada para transmissão de pacotes entre UE e BS.
Abrange toda a área de cobertura de uma célula.
UMTS
Canais de transporte comuns

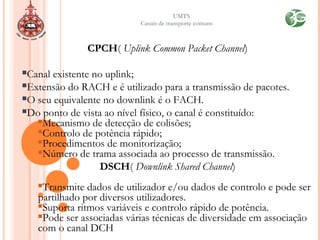

CPCH( Uplink Common Packet Channel)
Canal existente no uplink;
Extensão do RACH e é utilizado para a transmissão de pacotes.
O seu equivalente no downlink é o FACH.
Do ponto de vista ao nível físico, o canal é constituído:
Mecanismo de detecção de colisões;
Controlo de potência rápido;
Procedimentos de monitorização;
Número de trama associada ao processo de transmissão.
DSCH( Downlink Shared Channel)
Transmite dados de utilizador e/ou dados de controlo e pode ser
partilhado por diversos utilizadores.
Suporta ritmos variáveis e controlo rápido de potência.
Pode ser associadas várias técnicas de diversidade em associação
com o canal DCH
UMTS
Canais de transporte comuns

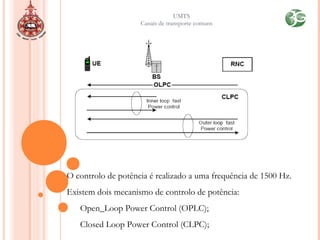

O controlo de potência é realizado a uma frequência de 1500 Hz.
Existem dois mecanismo de controlo de potência:
Open_Loop Power Control (OPLC);
Closed Loop Power Control (CLPC);

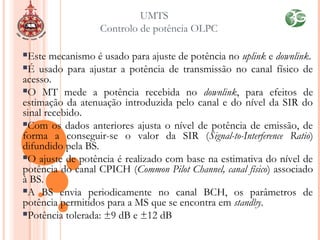

Este mecanismo é usado para ajuste de potência no uplink e downlink.
É usado para ajustar a potência de transmissão no canal físico de
acesso.
O MT mede a potência recebida no downlink, para efeitos de
estimação da atenuação introduzida pelo canal e do nível da SIR do
sinal recebido.
Com os dados anteriores ajusta o nível de potência de emissão, de
forma a conseguir-se o valor da SIR (Signal-to-Interference Ratio)
difundido pela BS.
O ajuste de potência é realizado com base na estimativa do nível de
potência do canal CPICH (Common Pilot Channel, canal físico) associado
à BS.
A BS envia periodicamente no canal BCH, os parâmetros de
potência permitidos para a MS que se encontra em standby.
Potência tolerada: ±9 dB e ±12 dB
UMTS
Controlo de potência OLPC
UMTS

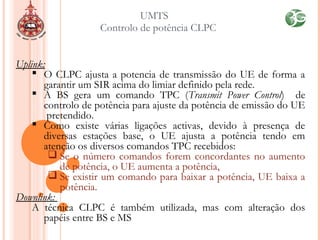

Controlo de potência CLPC
Uplink:
 O CLPC ajusta a potencia de transmissão do UE de forma a
garantir um SIR acima do limiar definido pela rede.
 A BS gera um comando TPC (Transmit Power Control) de
controlo de potência para ajuste da potência de emissão do UE
pretendido.
 Como existe várias ligações activas, devido à presença de
diversas estações base, o UE ajusta a potência tendo em
atenção os diversos comandos TPC recebidos:
 Se o número comandos forem concordantes no aumento
de potência, o UE aumenta a potência,
 Se existir um comando para baixar a potência, UE baixa a
potência.
Downlink:
A técnica CLPC é também utilizada, mas com alteração dos
papéis entre BS e MS
 A segurança das redes UMTS foram baseadas nas regras de segurança
GSM, algumas foram substituídas e outras acrescentadas.
 As regras que fazem parte da rede GSM:
Autenticação dos subscritores;
Identidade do subscritor é confidencial;
O SIM pode ser removido do terminal;
Encriptação.
 Regras acrescentadas pela UMTS:
Alerta quando utiliza uma falsa base station, mesmo que esta
tenha uma autenticação mutua;
A encriptação é feita entre o Nó-B e o RNC.
Os dados são protegidos: atribuição de chave e dados
autenticados pelo sistema;
Mecanismo de melhoramento das características de segurança.
UMTS
SEGURANÇA

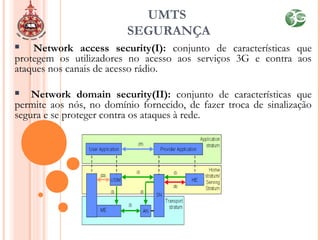

 Network access security(I): conjunto de características que
protegem os utilizadores no acesso aos serviços 3G e contra aos
ataques nos canais de acesso rádio.
 Network domain security(II): conjunto de características que
permite aos nós, no domínio fornecido, de fazer troca de sinalização
segura e se proteger contra os ataques à rede.
UMTS
SEGURANÇA

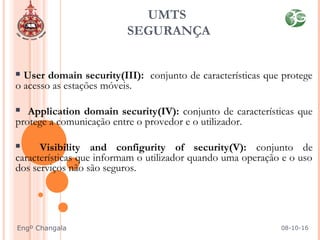

 User domain security(III): conjunto de características que protege
o acesso as estações móveis.
 Application domain security(IV): conjunto de características que
protege a comunicação entre o provedor e o utilizador.
 Visibility and configurity of security(V): conjunto de
características que informam o utilizador quando uma operação e o uso
dos serviços não são seguros.
UMTS
SEGURANÇA
08-10-16Engº Changala

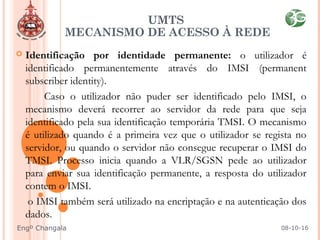

 Identificação por identidade permanente: o utilizador é
identificado permanentemente através do IMSI (permanent
subscriber identity).
Caso o utilizador não puder ser identificado pelo IMSI, o
mecanismo deverá recorrer ao servidor da rede para que seja
identificado pela sua identificação temporária TMSI. O mecanismo
é utilizado quando é a primeira vez que o utilizador se regista no
servidor, ou quando o servidor não consegue recuperar o IMSI do
TMSI. Processo inicia quando a VLR/SGSN pede ao utilizador
para enviar sua identificação permanente, a resposta do utilizador
contem o IMSI.
o IMSI também será utilizado na encriptação e na autenticação dos
dados.
UMTS

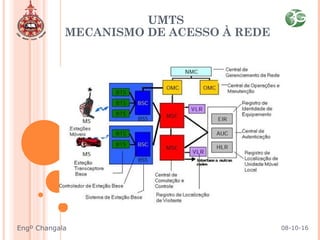

MECANISMO DE ACESSO À REDE
08-10-16Engº Changala
UMTS
MECANISMO DE ACESSO À REDE
08-10-16Engº Changala
UMTS
MECANISMO DE ACESSO À REDE

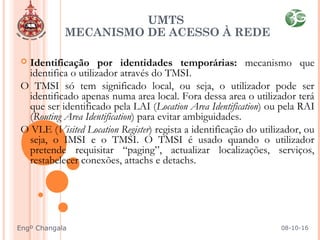

 Identificação por identidades temporárias: mecanismo que
identifica o utilizador através do TMSI.
O TMSI só tem significado local, ou seja, o utilizador pode ser
identificado apenas numa area local. Fora dessa area o utilizador terá
que ser identificado pela LAI (Location Area Identification) ou pela RAI
(Routing Area Identification) para evitar ambiguidades.
O VLE (Visited Location Register) regista a identificação do utilizador, ou
seja, o IMSI e o TMSI. O TMSI é usado quando o utilizador
pretende requisitar “paging”, actualizar localizações, serviços,
restabelecer conexões, attachs e detachs.
08-10-16Engº Changala
UMTS
MECANISMO DE ACESSO À REDE

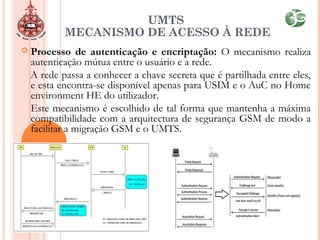

 Processo de autenticação e encriptação: O mecanismo realiza
autenticação mútua entre o usuário e a rede.
A rede passa a conhecer a chave secreta que é partilhada entre eles,
e esta encontra-se disponível apenas para USIM e o AuC no Home
environment HE do utilizador.
Este mecanismo é escolhido de tal forma que mantenha a máxima
compatibilidade com a arquitectura de segurança GSM de modo a
facilitar a migração GSM e o UMTS.
UMTS

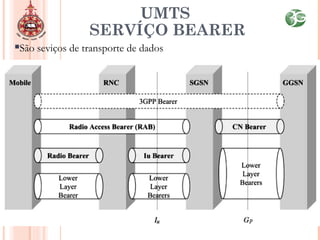

SERVÍÇO BEARER
 Serviços de transporte de dados usados para conectar dois elementos de uma rede
como acesso ao X.25 com taxas de dados de 2400 a 9600 bit/s.
 No UMTS os parâmetros da classe do serviço bearer, estão directamente
relacionados com a aplicação utilizada e tipos de redes que ligam os terminais da
ligação.
 O serviço bearer está organizado por níveis, assim cada nível oferece o seu
serviço, utilizando os serviços disponibilizados pelos níveis inferiores.
São seviços de transporte de dados
UMTS
SERVÍÇO BEARER
Os serviços de provedor têm como parâmetros de QoS:
Máximo atraso na transferência;
Variação do atraso (jitter);
Taxa de erro de bit;
Tipo de ligação:

Ponto a ponto;

Ponto multiponto;

Unidireccional.
Taxas de transferência alvo:
144 kbit/s – satélite e exterior rural
384 kbit/s – exterior urbano
2048 kbit/s – interior e exterior a curta distância
UMTS - QoS
08-10-16Engº Changala

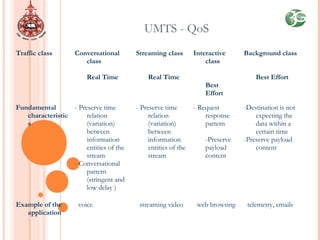

UMTS - QoS
Traffic class Conversational
class
Real Time
Streaming class
Real Time
Interactive
class
Best
Effort
Background class
Best Effort
Fundamental
characteristic
s
- Preserve time
relation
(variation)
between
information
entities of the
stream
- Conversational
pattern
(stringent and
low delay )
- Preserve time
relation
(variation)
between
information
entities of the
stream
- Request
response
pattern
-Preserve
payload
content
-Destination is not
expecting the
data within a
certain time
-Preserve payload
content
Example of the
application
  voice   streaming video   web browsing   telemetry, emails
UMTS - QoS
 O UMTS é uma tecnologia multimédia com qualidade
de serviço em comparação com as tecnologias
anteriores.
 Com o UMTS os utilizadores adquirem a vários tipos
de serviços em tempo real.
 UMTS é muito genérico, na sua concepção foi criada
uma estrutura modular que suporta as aplicações
existentes e permite uma evolução simples de modo a
abranger aplicações futuras.
 O UMTS serve de suporte à 4G.
UMTS
Universal Mobile Telecomunications System
Obrigado!

UMTS (Universal Mobile Telecomunications System)

  • 1.
    SISTEMAS DE COMUNICAÇÃOSEM FIO 08-10-16Engº Changala 1 UNIVERSIDADE POLITÉCNICA - APOLITÉCNICA Instituto Superior Politécnico e Universitário de Nacala ISPUNA Deprtº de Tecnologias de Informação e Comunicações
  • 2.
    REDES DA TERCEIRAGERAÇÃO “Acesso de informação de qualquer lugar, a qualquer hora” RADIO ACCESS NETWORK ARCHITECTURE 08-10-16Engº Changala
  • 3.
    3G; UMTS (Universal MobileTelecomunications System): Introdução; Arquitectura; WCDMA; Handovers; Canais de comunicação; Controlo de potência; Segurança; Mecanismo de acesso à rede; Serviços; QoS; Conclusão. 08-10-16Engº Changala
  • 4.
    Sistemas Celulares -UMTS o O UMTS é um sistema de redes celulares da terceira geração capaz de fornecer serviços multimédia inovadores face aos sistemas de segunda geração como o GSM, combinando a utilização de componentes terrestres e de satélite. o Faixas de funcionamento:  Para operação em modo FFD (Frequency Division Duplex)  1920-1980 MHz -> uplink,  2110-2170 MHz ->downlink.  Para operação em TDD (Time Division Duplex).  1900-1920 MHz ->uplink,  2010-2025MHz->downlink. 08-10-16Engº Changala
  • 5.
    Sistemas Celulares -UMTS 08-10-16Engº Changala
  • 6.
    Sistemas Celulares -UMTS  Objectivos Oferecer alta qualidade de serviço; Os terminais móveis podem fazer coberturas de pico, micro e macro células, sem perdas de sinal. Suportar vários utilizadores. Uso em todas as aplicações móveis; Suportar várias operações de roaming. Aumentar a flexibilidade na qualidade de serviços. Alta eficiência e suporte tanto em comutação a pacotes como a circuitos;
  • 7.
    Sistemas Celulares -UMTS Palavra chave: “Comunicação Multimédia com alta qualidade de serviço”. Sistemas 3G: Totalmente digitais. Características da 3G: Permite envio e recepção de informação em banda larga; Permite alta qualidade de tráfego de voz, de dados, de vídeo, videoconferência, áudio e de imagem; Permite acesso a Internet, com possibilidade de fazer download de músicas e jogos; Alta flexibilidade na comunicação; Permite serviço de roaming global; Tem um desempenho entre 144 Kbps e 2 Mbps.
  • 8.
    Sistemas Celulares -UMTS 08-10-16Engº Changala
  • 9.
    Sistemas Celulares -UMTS  Verde-operadoras de 3g. 08-10-16Engº Changala
  • 10.
    Sistemas Celulares -UMTS Com o UMTS é possível enviar e receber imagens, gráficos, comunicações vídeo, e outros serviços de banda larga, assim como serviços de voz e dados, ou qualquer combinação destes serviços, fornecendo serviços de multimédia, directamente a um utilizador móvel, esteja ele onde estiver. 08-10-16Engº Changala
  • 11.
    Sistemas Celulares -UMTS  As novas tecnologias requerem uma alta taxa de transmissão e mobilidade nos terminais de modo a satisfazer os utilizadores.  O IMT 2000 forçou-se a criar uma nova interface aérea de modo a poder incrementar com eficiência a frequência de utilização. Assim surge WCDMA.  A rede UMTS requer um grande manuseamento de tráfego de dados.  Os factores considerados para escolher o protocolo de transporte: Eficiência da largura de banda; Qualidade de serviços; Estabilidade; Atraso sensível no tempo de utilização; Permissão máxima de número de utilizador simultâneo. 08-10-16Engº Changala
  • 12.
     Débitos variáveise elevados (até 2Mbit/s);  Serviços assimétricos;  Multiplexagem de serviços;  Qualidade de serviço variável e garantido;  Coexistência e handover com sistemas 2G;  Alta qualidade de serviços;  As taxas de transmissão podem variar entre 144 e 512 Kbps, alcançando um valor máximo de cerca de 2 Mbps, em uso no interior de edifícios.  Compatibilidade com o GSM;  UMTS é um sistema real global que abrange os componentes terrestres e de satélite.  Serviços consistente de roaming via VHE (Virtual Home environment). UMTS - CARACTERÍSTICAS 08-10-16Engº Changala
  • 13.
     Os terminaismóveis UMTS oferecem os seguintes serviços ao utilizador:  Enviar e receber imagens, e gráficos,  Comunicações de vídeo, Download de músicas e jogos,  Outros serviços de banda larga:  Qualquer combinação de serviços de voz e dados,  Serviços de multimédia, directamente a um utilizador móvel, esteja ele onde estiver. UMTS - CARACTERÍSTICAS 08-10-16Engº Changala
  • 14.
    UMTS – ARQUITECTURADE REDE 08-10-16Engº Changala
  • 15.
    A rede UMTSconsiste nas seguintes arquitecturas:  UE: User Equipment ;  UTRAN: UMTS Terrestrial Radio Access Network;  CN: Core Network;  UMTS está estruturado de forma modular;  Adopta um modelo semelhante ao modelo OSI; Ao nível PLMN do UMTS são definidas as seguintes interfaces: CU: interface eléctrica entre USIM e o EU; Uu: interface rádio do WCDMA. Iu: interface que estabelece a ligação entre a UTRAN e a CN; Iur: Permite realizar softs handovers entre RNC’s distintos; Iub: interliga o nó B e o RNC. UMTS – ARQUITECTURA DE REDE 08-10-16Engº Changala
  • 16.
     Para umarede, é necessário que se conheça a localização aproximada do móvel de forma que seja possível à estação fazer paging para este equipamento.  lista das áreas do sistema. UMTS systems (inclusive satélite) Public Land Mobile Network (PLMN) MSC/VLR ou SGSN Location Area Routing Area (PS domain) UTRAN Registration Area (PS domain) Célula Sub-célula. UMTS – ARQUITECTURA DE REDE 08-10-16Engº Changala
  • 17.
    UMTS – UE USIM: UMTS Subscriber Identity Module; Contem dados do utilizador; Procedimentos e suporte de segurança relativa aos dados do utilizador e à rede Tipos de identificação do UMTS: IMSI: International Mobile Subscriber Identity TMSI: Temporary Mobile Subscriber Identity P-TMSI: Packet Temporary Mobile Subscriber Identity TLLI: Temporary Logical Link Identity MSISDN: Mobile station ISDN IMEI: International Mobile Station Equipment Identity IMEISV: International Mobile Station Equipment Identity and Software Number  ME: Mobile equipment: responsável pela transmissão rádio, e pelas correspondentes aplicações;
  • 18.
     Possui váriasfunções:     Suporte a uma ou mais aplicações (opcionalmente mais de uma); Suporte a um ou mais perfis do utilizador no USIM ; Actualização das informações específicas no USIM através de interface aérea ; Funções de segurança; Autenticação do utilizador;  Inclusão dos métodos de pagamento opcionais; Download seguro de novas aplicações opcionais. UMTS – IC CARD UMTS 08-10-16Engº Changala
  • 19.
    UMTS - ESTRUTURADO UTRAN 08-10-16Engº Changala
  • 20.
     É responsávelpela criação e manutenção dos canais rádio RAB entre os EU’s e a CN.  È formada por vários RNS’s (Radio Network Sub-systems).  Os RNS’s encontram-se ligados entre si via interface Iur (transporte de informação de sinalização e de dados);  Iur permite a comunicação entre dois RNC’s.  Cada RNS é formado por várias BTS;  A implementação da interface Uu é realizada mediante a utilização de WCDMA e o mapeamento dos canais de transporte em canais físicos; UMTS - FUNCIONAMENTO DA UTRAN 08-10-16Engº Changala
  • 21.
     Node Btem como funções Interface aéreo para transmissão e recepção Modulação e desmodulação Codificação CDMA Manipulação de erros  RNC: Radio Network Controler tem como funções Controlo dos recursos rádio Controlo de admissão Alocação de canal Power control Settings Controlo de Handover Encriptação Segmentação e reassemblamento Sinalização de Broadcast. UMTS – UTRAN 08-10-16Engº Changala
  • 22.
    UMTS – CORENETWORK  CN: Core Network faz a comutação, o roteamento e trânsito para tráfego de utilizadores. contém o banco de dados e tem as funções de gerir a rede. É baseada na rede GSM com GPRS: PS Domain; CS Domain ;  IMS; 08-10-16Engº Changala
  • 23.
    UMTS – CORENETWORK 08-10-16Engº Changala
  • 24.
    UMTS – CORENETWORK  Os elementos comutados a circuitos:  MSC: Mobiles services Switching Centre; VLR: Visitor Location Register; GMSC:Gateway MSC;  Os elementos comutados a pacotes: SGSN: Serving GPRS Support Node; GGSN: Gateway GPRS;  Os elementos comutados a pacotes e a circuitos: EIR: Equipment Identity Register ; HLR: Home Location Register; AUC: Authentication Center. 08-10-16Engº Changala
  • 25.
    UMTS – CORENETWORK ATM (Asynchronous Transfer Mode) é definido para transmissão do core UMTS. ATM Adaptation Layer type 2 (AAL2) permite conexão comutada a circuitos. Protocolo de conexão a pacotes AAL5 é desenhado para entrega de dados.  A arquitectura do Core Network pode mudar quando novos serviços e características são introduzidas no sistema. Number Portability DataBase (NPDB) será usado para habilitar o usuário a mudar de rede enquanto mantém seu número de telefone antigo.  Gateway Location Register (GLR) pode ser usado para optimizar o subscriber handling entre redes vizinhas. 08-10-16Engº Changala
  • 26.
    É um dasprincipais tecnologias para a implementação de sistemas 3G. É básico em técnica de acesso de rádio proposta por ETSI group Alfa e especificações finalizado 1999. A implementação:  Muito complexo;  Complexidade de cada algoritmo;  Complexidade do sistema global;  Complexidade computacional de um receptor; Muito versátil;  Nível de ligação de simulação são 10 vezes mais intensivo que simulação na 2G actuais;  Diferentes utilizadores podem transmitir simultaneamente diferentes taxas de dados ao mesmo tempos; suportar todos os serviços da 2G e muitas outras novas aplicações e serviços. WCDMA (UMTS): Wideband Code-Division Multiple-Access
  • 27.
    UMTS Modelos de operaçãodo WCDMA  FDD: Frequency Division Duplex  2 bandas emparelhadas  Uplink banda inferior 5 MHz  Downlink banda superior 5 MHz  Transmissão simultânea  Apropriado para serviços simétricos (mesmo débito nos dois sentidos)  TDD: Time Division Duplex  Mesma banda usada para uplink e downlink 5 MHz  Separação no tempo  Apropriado para serviços assimétricos  Banda de frequência WCDMA:  1920 MHz -1980 MHz UL  2110 MHz - 2170 MHz DL  Banda de frequência WCDMA mínima requerida:  ~ 2x5MHz
  • 28.
    No UMTS existeduas razões para a realização de handover: Qualidade de sinal: Neste caso é realizado o handover quando a QoS ou nível de potência não cumprem os critérios impostos pelo RNC. Pode ser aplicado tanto no uplink como no downlink. Tráfego: Neste caso o handover pode ser despoletado quando o limite de capacidade de uma célula está próximo de ser atingido. Nesta situação o UE comuta para outra célula sujeita a menor carga. Este handover permite obter uma distribuição mais uniforme do tráfego através das células que formam o sistema. Éste handover é executa pelo MSC. UMTS Handover 08-10-16Engº Changala
  • 29.
    No UMTS existeduas razões para a realização de handover: São possíveis os seguintes tipos de handover: Intra BS ou intra células (softer handover); Inter BS, incluindo soft e hard handover; Inter RNC incluindo os tipos de handover hard, soft e soft-softer; Inter MSC; Inter SGSN (Serving GPRS Support Node); Inter system. UMTS Handover 08-10-16Engº Changala
  • 30.
    No UMTS existeduas razões para a realização de handover: UMTS Handover 08-10-16Engº Changala
  • 31.
    No UMTS existeduas razões para a realização de handover:  Soft handover: entre 2 células (Nó B);  Softer handover : entre 2 sectores da mesma célula (Nó B);  Hard handover: entre frequências ou sistemas diferentes; UMTS – HANDOVER 08-10-16Engº Changala
  • 32.
    No UMTS existeduas razões para a realização de handover: UMTS Tipos de Canais 08-10-16Engº Changala
  • 33.
    No UMTS existeduas razões para a realização de handover: UMTS é baseada em um serviço dividido em seções. No topo está a seção de serviços, que oferece organização rápida de serviços e localização centralizada UMTS Tipos de Canais
  • 34.
    No UMTS existeduas razões para a realização de handover: Os canais de transporte encontram-se divididos em duas categorias: Canais dedicados  DCH( Required Transport Channel): Transportam a informação proveniente de níveis superiores, relativa a um determinado utilizador; Este tipo de canal está associado ao controlo de potência, adaptação de ritmo de transmissão e soft handover.  Canais comuns:  BCH (Broadcast Channel)  FACH( Forward Acess Channel)  PCH (Paging Channel)  RACH ( Random Acess Channel)  CPCH( Uplink Common Packet Channel)  DSCH( Downlink Shared Channel) Os canais essenciais para operação de rede são o RACH, FACH e PCH UMTS – Canais de transporte
  • 35.
    BCH (Broadcast Channel) Usadopara transmitir informação específica para rede UTRA ou para determinada célula. Para abranger a totalidade de UE’s presentes na célula, este canal transmite com uma potência mais elevada que os outros canais O ritmo de transmissão é baixo para garantir a compatibilidade com todos os terminais. UMTS – Canais de transporte comuns FACH ( Forward Acess Channel) Canal de downlink responsável pelo transporte de informação de controlo relativa ao posicionamento de UE dentro de uma célula. Canal com ritmo de transmissão baixo Não tem associado controlo de potência rápida.
  • 36.
    UMTS – Canaisde transporte comuns PCH(Paging Channel) Canal existente no downlink que transporta informação de paging dos UE’s presentes na rede. RACH ( Random Acess Channel Canal de acesso aleatório associado ao uplink. Transporta toda a informação de controlo, referente ao equipamento terminal, necessária para o estabelecimento de ligações. Pode ser utilizada para transmissão de pacotes entre UE e BS. Abrange toda a área de cobertura de uma célula.
  • 37.
    UMTS Canais de transportecomuns CPCH( Uplink Common Packet Channel) Canal existente no uplink; Extensão do RACH e é utilizado para a transmissão de pacotes. O seu equivalente no downlink é o FACH. Do ponto de vista ao nível físico, o canal é constituído: Mecanismo de detecção de colisões; Controlo de potência rápido; Procedimentos de monitorização; Número de trama associada ao processo de transmissão. DSCH( Downlink Shared Channel) Transmite dados de utilizador e/ou dados de controlo e pode ser partilhado por diversos utilizadores. Suporta ritmos variáveis e controlo rápido de potência. Pode ser associadas várias técnicas de diversidade em associação com o canal DCH
  • 38.
    UMTS Canais de transportecomuns O controlo de potência é realizado a uma frequência de 1500 Hz. Existem dois mecanismo de controlo de potência: Open_Loop Power Control (OPLC); Closed Loop Power Control (CLPC);
  • 39.
    Este mecanismo éusado para ajuste de potência no uplink e downlink. É usado para ajustar a potência de transmissão no canal físico de acesso. O MT mede a potência recebida no downlink, para efeitos de estimação da atenuação introduzida pelo canal e do nível da SIR do sinal recebido. Com os dados anteriores ajusta o nível de potência de emissão, de forma a conseguir-se o valor da SIR (Signal-to-Interference Ratio) difundido pela BS. O ajuste de potência é realizado com base na estimativa do nível de potência do canal CPICH (Common Pilot Channel, canal físico) associado à BS. A BS envia periodicamente no canal BCH, os parâmetros de potência permitidos para a MS que se encontra em standby. Potência tolerada: ±9 dB e ±12 dB UMTS Controlo de potência OLPC
  • 40.
    UMTS Controlo de potênciaCLPC Uplink:  O CLPC ajusta a potencia de transmissão do UE de forma a garantir um SIR acima do limiar definido pela rede.  A BS gera um comando TPC (Transmit Power Control) de controlo de potência para ajuste da potência de emissão do UE pretendido.  Como existe várias ligações activas, devido à presença de diversas estações base, o UE ajusta a potência tendo em atenção os diversos comandos TPC recebidos:  Se o número comandos forem concordantes no aumento de potência, o UE aumenta a potência,  Se existir um comando para baixar a potência, UE baixa a potência. Downlink: A técnica CLPC é também utilizada, mas com alteração dos papéis entre BS e MS
  • 41.
     A segurançadas redes UMTS foram baseadas nas regras de segurança GSM, algumas foram substituídas e outras acrescentadas.  As regras que fazem parte da rede GSM: Autenticação dos subscritores; Identidade do subscritor é confidencial; O SIM pode ser removido do terminal; Encriptação.  Regras acrescentadas pela UMTS: Alerta quando utiliza uma falsa base station, mesmo que esta tenha uma autenticação mutua; A encriptação é feita entre o Nó-B e o RNC. Os dados são protegidos: atribuição de chave e dados autenticados pelo sistema; Mecanismo de melhoramento das características de segurança. UMTS SEGURANÇA
  • 42.
     Network accesssecurity(I): conjunto de características que protegem os utilizadores no acesso aos serviços 3G e contra aos ataques nos canais de acesso rádio.  Network domain security(II): conjunto de características que permite aos nós, no domínio fornecido, de fazer troca de sinalização segura e se proteger contra os ataques à rede. UMTS SEGURANÇA
  • 43.
     User domainsecurity(III): conjunto de características que protege o acesso as estações móveis.  Application domain security(IV): conjunto de características que protege a comunicação entre o provedor e o utilizador.  Visibility and configurity of security(V): conjunto de características que informam o utilizador quando uma operação e o uso dos serviços não são seguros. UMTS SEGURANÇA 08-10-16Engº Changala
  • 44.
     Identificação poridentidade permanente: o utilizador é identificado permanentemente através do IMSI (permanent subscriber identity). Caso o utilizador não puder ser identificado pelo IMSI, o mecanismo deverá recorrer ao servidor da rede para que seja identificado pela sua identificação temporária TMSI. O mecanismo é utilizado quando é a primeira vez que o utilizador se regista no servidor, ou quando o servidor não consegue recuperar o IMSI do TMSI. Processo inicia quando a VLR/SGSN pede ao utilizador para enviar sua identificação permanente, a resposta do utilizador contem o IMSI. o IMSI também será utilizado na encriptação e na autenticação dos dados. UMTS MECANISMO DE ACESSO À REDE 08-10-16Engº Changala
  • 45.
    UMTS MECANISMO DE ACESSOÀ REDE 08-10-16Engº Changala
  • 46.
    UMTS MECANISMO DE ACESSOÀ REDE  Identificação por identidades temporárias: mecanismo que identifica o utilizador através do TMSI. O TMSI só tem significado local, ou seja, o utilizador pode ser identificado apenas numa area local. Fora dessa area o utilizador terá que ser identificado pela LAI (Location Area Identification) ou pela RAI (Routing Area Identification) para evitar ambiguidades. O VLE (Visited Location Register) regista a identificação do utilizador, ou seja, o IMSI e o TMSI. O TMSI é usado quando o utilizador pretende requisitar “paging”, actualizar localizações, serviços, restabelecer conexões, attachs e detachs. 08-10-16Engº Changala
  • 47.
    UMTS MECANISMO DE ACESSOÀ REDE  Processo de autenticação e encriptação: O mecanismo realiza autenticação mútua entre o usuário e a rede. A rede passa a conhecer a chave secreta que é partilhada entre eles, e esta encontra-se disponível apenas para USIM e o AuC no Home environment HE do utilizador. Este mecanismo é escolhido de tal forma que mantenha a máxima compatibilidade com a arquitectura de segurança GSM de modo a facilitar a migração GSM e o UMTS.
  • 48.
    UMTS SERVÍÇO BEARER  Serviçosde transporte de dados usados para conectar dois elementos de uma rede como acesso ao X.25 com taxas de dados de 2400 a 9600 bit/s.  No UMTS os parâmetros da classe do serviço bearer, estão directamente relacionados com a aplicação utilizada e tipos de redes que ligam os terminais da ligação.  O serviço bearer está organizado por níveis, assim cada nível oferece o seu serviço, utilizando os serviços disponibilizados pelos níveis inferiores.
  • 49.
    São seviços detransporte de dados UMTS SERVÍÇO BEARER
  • 50.
    Os serviços deprovedor têm como parâmetros de QoS: Máximo atraso na transferência; Variação do atraso (jitter); Taxa de erro de bit; Tipo de ligação:  Ponto a ponto;  Ponto multiponto;  Unidireccional. Taxas de transferência alvo: 144 kbit/s – satélite e exterior rural 384 kbit/s – exterior urbano 2048 kbit/s – interior e exterior a curta distância UMTS - QoS 08-10-16Engº Changala
  • 51.
    UMTS - QoS Trafficclass Conversational class Real Time Streaming class Real Time Interactive class Best Effort Background class Best Effort Fundamental characteristic s - Preserve time relation (variation) between information entities of the stream - Conversational pattern (stringent and low delay ) - Preserve time relation (variation) between information entities of the stream - Request response pattern -Preserve payload content -Destination is not expecting the data within a certain time -Preserve payload content Example of the application   voice   streaming video   web browsing   telemetry, emails
  • 52.
    UMTS - QoS O UMTS é uma tecnologia multimédia com qualidade de serviço em comparação com as tecnologias anteriores.  Com o UMTS os utilizadores adquirem a vários tipos de serviços em tempo real.  UMTS é muito genérico, na sua concepção foi criada uma estrutura modular que suporta as aplicações existentes e permite uma evolução simples de modo a abranger aplicações futuras.  O UMTS serve de suporte à 4G.
  • 53.
