LOGO
A GESTÃO DO ESPECTRO
“REDES MÓVEIS E O PLANEAMENTO CELULAR”

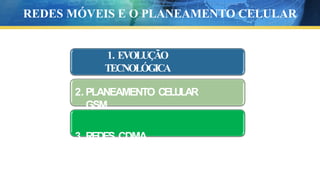

REDES MÓVEIS E O PLANEAMENTO CELULAR
1. EVOLUÇÃO
TECNOLÓGICA
2. PLANEAMENTO CELULAR
GSM
3. REDES CDMA
1. EVOLUÇÃO TECNOLÓGICA

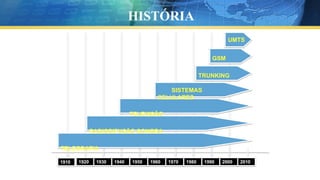

1910 1920 1930 1940 1950 1960 1970 1980 1990 2000 2010
UMTS
GSM
TRUNKING
SISTEMAS
CELULARES
TELEVISÃO
RADIODIFUSÃO SONORA
TELEGRAFIA
HISTÓRIA

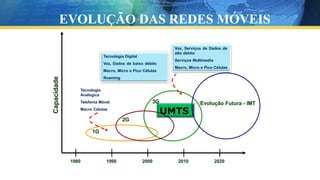

Tecnologia
Analógica
Telefonia Móvel
Macro Células
Tecnologia Digital
Voz, Dados de baixo débito
Macro, Micro e Pico Células
Roaming
Voz, Serviços de Dados de
alto débito
Serviços Multimedia
Macro, Micro e Pico Células
UMTS
1980 2020
1990 2000 2010
1G
Evolução Futura - IMT
3G
2G
Capacidade
EVOLUÇÃO DAS REDES MÓVEIS
Fonte: UMTS Forum

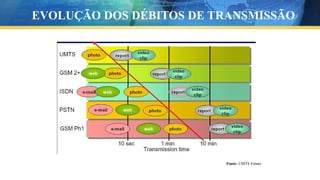

EVOLUÇÃO DOS DÉBITOS DE TRANSMISSÃO

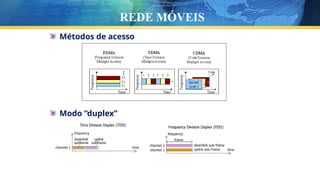

Métodos de acesso
Modo “duplex”
REDE MÓVEIS

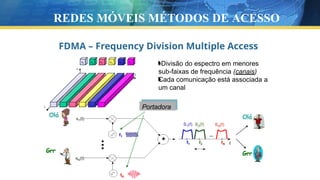

FDMA – Frequency Division Multiple Access
Divisão do espectro em menores
sub-faixas de frequência (canais)
Cada comunicação está associada a
um canal
…
Olá Olá
Grr Grr
Portadora
REDES MÓVEIS MÉTODOS DE ACESSO
Grr Grr
Olá Olá

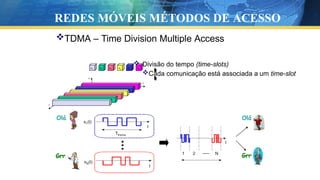

TDMA – Time Division Multiple Access
 Divisão do tempo (time-slots)
Cada comunicação está associada a um time-slot
REDES MÓVEIS MÉTODOS DE ACESSO

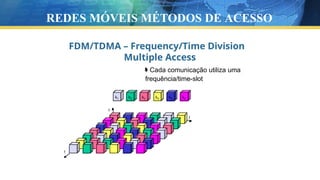

FDM/TDMA – Frequency/Time Division
Multiple Access
Cada comunicação utiliza uma
frequência/time-slot
REDES MÓVEIS MÉTODOS DE ACESSO
Olá Olá
Grr
Grr
CDMA – Code Division Multiple Access
Todas as comunicações utilizam o mesmo canal e ao mes
tempo Cada comunicação está associada a um código único
REDES MÓVEIS MÉTODOS DE ACESSO

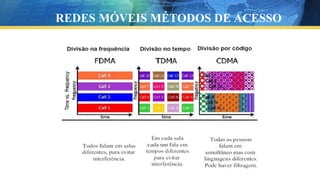

REDES MÓVEIS MÉTODOS DE ACESSO

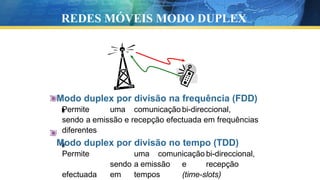

Modo duplex por divisão na frequência (FDD)
Permite uma comunicação bi-direccional,
sendo a emissão e recepção efectuada em frequências
diferentes
Modo duplex por divisão no tempo (TDD)
Permite uma comunicação bi-direccional,
sendo a emissão e recepção
efectuada em tempos (time-slots)
REDES MÓVEIS MODO DUPLEX

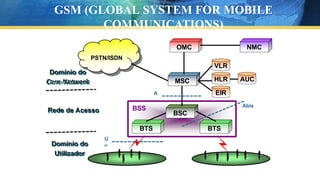

Rede de Acesso
Domínio do
Utilizador
Domínio do
Core Network
PSTN/ISDN
NMC
VLR
HLR AUC
EIR
OMC
MSC
BSC
BTS BTS
BSS Abis
A
U
m

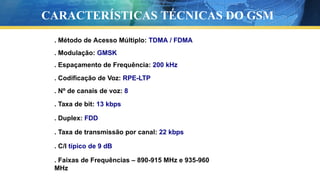

GSM (GLOBAL SYSTEM FOR MOBILE
COMMUNICATIONS)
. Método de Acesso Múltiplo: TDMA / FDMA
. Modulação: GMSK
. Espaçamento de Frequência: 200 kHz
. Codificação de Voz: RPE-LTP
. Nº de canais de voz: 8
. Taxa de bit: 13 kbps
. Duplex: FDD
. Taxa de transmissão por canal: 22 kbps
. C/I típico de 9 dB
. Faixas de Frequências – 890-915 MHz e 935-960
MHz
CARACTERÍSTICAS TÉCNICAS DO GSM

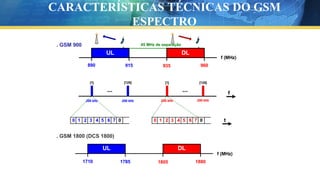

45 MHz de separação
915 935 960
DL
UL
f (MHz)
890
t
0 1 2 3 4 5 6 7 0 0 1 2 3 4 5 6 7 0
. GSM 900
[1]
200 kHz 200 kHz
... ...
200 kHz 200 kHz
[125] [125]
[1]
f
. GSM 1800 (DCS 1800)
1785 1805 1880
UL DL
f (MHz)
1710
CARACTERÍSTICAS TÉCNICAS DO GSM
ESPECTRO

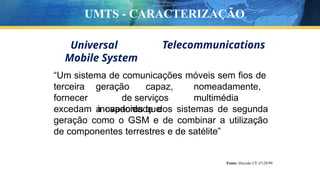

Universal
Mobile System
Telecommunications
“Um sistema de comunicações móveis sem fios de
terceira
fornecer
geração capaz, nomeadamente,
de serviços multimédia
inovadores que
excedam a capacidade dos sistemas de segunda
geração como o GSM e de combinar a utilização
de componentes terrestres e de satélite”
Fonte: Decisão CE nº128/99
UMTS - CARACTERIZAÇÃO

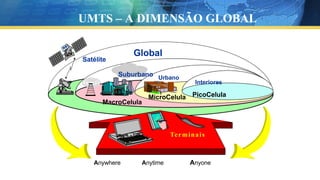

Satélite
MacroCelula
MicroCelula
Urbano
Interiores
PicoCelula
Global
Suburbano
Terminais
Anywhere Anytime Anyone
UMTS – A DIMENSÃO GLOBAL

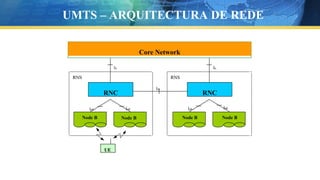

RNS
RNC
RNS
RNC
Core Network
Node B Node B Node B Node B
Iu Iu
Iur
Iub Iub
Iub Iub
UE
UMTS – ARQUITECTURA DE REDE

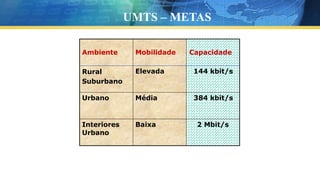

Ambiente Mobilidade Capacidade
Rural
Suburbano
Elevada 144 kbit/s
Urbano Média 384 kbit/s
Interiores
Urbano
Baixa 2 Mbit/s
UMTS – METAS
F o nt e : Qualcomm
EVOLUÇÃO DOS DÉBITOS

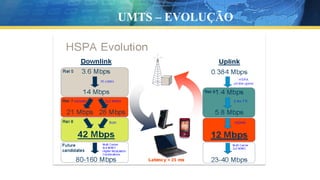

UMTS – EVOLUÇÃO
Fonte: UMTS Forum

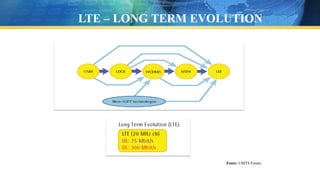

LTE – LONG TERM EVOLUTION

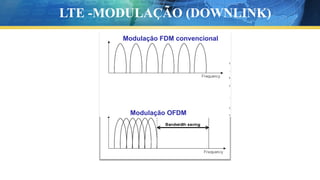

Modulação FDM convencional
Modulação OFDM
LTE -MODULAÇÃO (DOWNLINK)

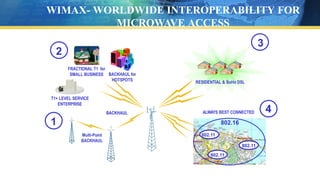

BACKHAUL
1
RESIDENTIAL & SoHo DSL
3
2
4
ALWAYS BEST CONNECTED
802.16
802.11
802.11
Multi-Point
BACKHAUL
802.11
FRACTIONAL T1 for
SMALL BUSINESS
T1+ LEVEL SERVICE
ENTERPRISE
BACKHAUL for
HOTSPOTS

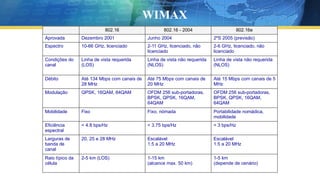

WIMAX- WORLDWIDE INTEROPERABILITY FOR
MICROWAVE ACCESS
802.16 802.16 - 2004 802.16e
Aprovada Dezembro 2001 Junho 2004 2ºS 2005 (previsão)
Espectro 10-66 GHz, licenciado 2-11 GHz, licenciado, não
licenciado
2-6 GHz, licenciado, não
licenciado
Condições do
canal
Linha de vista requerida
(LOS)
Linha de vista não requerida
(NLOS)
Linha de vista não requerida
(NLOS)
Débito Até 134 Mbps com canais de
28 MHz
Até 75 Mbps com canais de
20 MHz
Até 15 Mbps com canais de 5
MHz
Modulação QPSK, 16QAM, 64QAM OFDM 256 sub-portadoras,
BPSK, QPSK, 16QAM,
64QAM
OFDM 256 sub-portadoras,
BPSK, QPSK, 16QAM,
64QAM
Mobilidade Fixo Fixo, nómada Portabilidade nomádica,
mobilidade
Eficiência
espectral
< 4.8 bps/Hz < 3.75 bps/Hz < 3 bps/Hz
Larguras de
banda de
canal
20, 25 e 28 MHz Escalável
1.5 a 20 MHz
Escalável
1.5 a 20 MHz
Raio típico da
célula
2-5 km (LOS) 1-15 km
(alcance max. 50 km)
1-5 km
(depende de cenário)
WIMAX

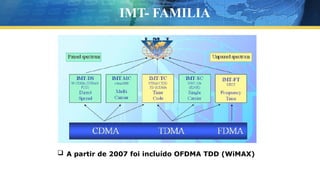

 A partir de 2007 foi incluído OFDMA TDD (WiMAX)
IMT- FAMILIA

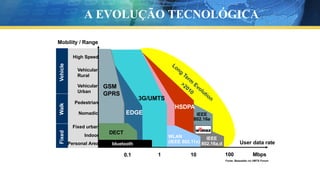

Fixed
Walk
Vehicle
Mobility / Range
High Speed
Fixed urban
Indoor
Personal Area User data rate
10
0.1
IEEE
802.16a,d
1
HSDPA
IEEE
802.16e
Vehicular
Rural
Vehicular
Urban
Pedestrian
Nomadic
WLAN
(IEEE 802.11x)
GSM
GPRS
DECT
bluetooth
3G/UMTS
EDGE
100 Mbps
Fonte: Baseaddo no UMTS Forum
A EVOLUÇÃO TECNOLÓGICA
2. PLANEAMENTO CELULAR GSM

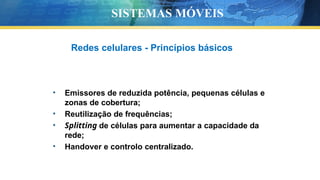

Redes celulares - Princípios básicos
• Emissores de reduzida potência, pequenas células e
zonas de cobertura;
• Reutilização de frequências;
• Splitting de células para aumentar a capacidade da
rede;
• Handover e controlo centralizado.
SISTEMAS MÓVEIS

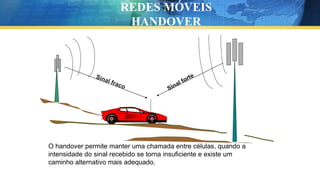

O handover permite manter uma chamada entre células, quando a
intensidade do sinal recebido se torna insuficiente e existe um
caminho alternativo mais adequado.
REDES MÓVEIS
HANDOVER

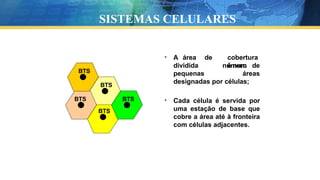

• A área
dividida
de cobertura
é num
número de
pequenas áreas
designadas por células;
• Cada célula é servida por
uma estação de base que
cobre a área até à fronteira
com células adjacentes.
BTS
BTS
BTS
BTS BTS
SISTEMAS CELULARES
Teórica Ideal Real
A forma óptima de cada célula é hexagonal porque:
• O hexágono se aproxima da forma circular teórica ideal;
• Células de diferentes tamanhos podem ser acomodadas
dentro de um padrão.
SISTEMAS CELULARES

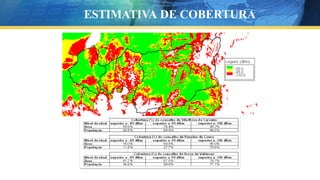

ESTIMATIVA DE COBERTURA
1
2
3 5
6
7
4
Padrão de 7 células
(K=7)
Um padrão celular tem K células.
Padrão de 7 células
generalizado
PADRÃO CELULAR
D
D 3K R
Distância entre centros das células:
3
K
D
R
q
Factor de Reutilização:
O número de canais por célula é N/K
em que N é o total de canais.
PADRÃO CELULAR

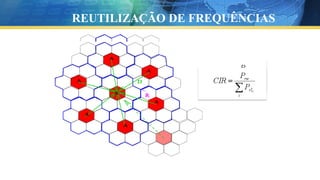

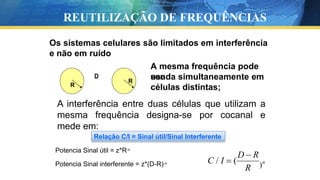

REUTILIZAÇÃO DE FREQUÊNCIAS
usada simultaneamente em
células distintas;
R
D
R
Os sistemas celulares são limitados em interferência
e não em ruído
A mesma frequência pode
ser
Potencia Sinal útil = z*R-n
Potencia Sinal interferente = z*(D-R)-n
A interferência entre duas células que utilizam a
mesma frequência designa-se por cocanal e
mede em:
Relação C/I = Sinal útil/Sinal Interferente
R
D R
)n
C / I (
REUTILIZAÇÃO DE FREQUÊNCIAS
2 4 6 8 1 0 1 2
- 5
0
5
1 0
1 5
2 0
2 5
K
C/I
(dB)
n =
4
n =
2
1
(Q 1)n
6
C 1
(
D R
)n
I 6 R
C/ I vs PADRÃO CELULAR
•No sistema AMPS o C/I requerido é 18 dB
•No sistema GSM o C/I requerido é 12 dB
•Para K=7, C/I é superior a 12 dB; o número de canais por célula
é N/7
•Para K=4, C/I é inferior a 12 dB, mas o número de canais por
célula é
maior do que no case de K=7
• Solução: Utilizar K=4 com sectorização
PADRÃO CELULAR
Padrão de 4 células
sectorizadas
Para K=4 e células sectorizadas C/I=17 dB (n=4)
PADRÃO CELULAR

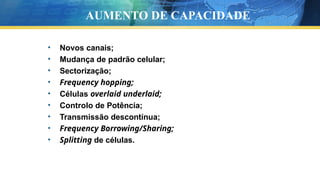

Sectorização
• Novos canais;
• Mudança de padrão celular;
• Sectorização;
• Frequency hopping;
• Células overlaid underlaid;
• Controlo de Potência;
• Transmissão descontínua;
• Frequency Borrowing/Sharing;
• Splitting de células.
AUMENTO DE CAPACIDADE
3. REDES CDMA

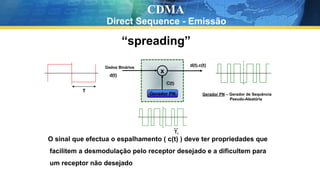

Tc
O sinal que efectua o espalhamento ( c(t) ) deve ter propriedades que
facilitem a desmodulação pelo receptor desejado e a dificultem para
um receptor não desejado
Gerador PN – Gerador de Sequência
Pseudo-Aleatória
x
Gerador PN
C(t)
d(t).c(t)
Dados Binários
d(t)
T
CDMA
Direct Sequence - Emissão
“spreading”

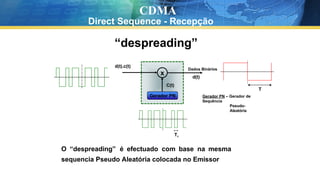

O “despreading” é efectuado com base na mesma
sequencia Pseudo Aleatória colocada no Emissor
x
Gerador PN
C(t)
d(t).c(t)
Dados Binários
d(t)
T
Gerador PN – Gerador de
Sequência
Pseudo-
Aleatória
Tc
CDMA
Direct Sequence - Recepção
“despreading”
Mesmo
Código
1
1
2
2
3
3
4
4
x
C(t)
d(t)c(t)
d(t)
MOD. DESMOD.
C(t)
d(t)
x
CDMA
Implementação

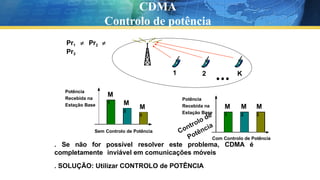

Pr1 Pr2
Pr3
M
1 M
2
M
3
Potência
Recebida na
Estação Base M M M
1 2 3
Potência
Recebida na
Estação Base
Sem Controlo de Potência
Com Controlo de Potência
. Se não for possível resolver este problema, CDMA é
completamente inviável em comunicações móveis
. SOLUÇÃO: Utilizar CONTROLO de POTÊNCIA
1 2 K
CDMA
Controlo de potência

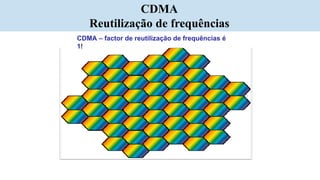

CDMA – factor de reutilização de frequências é
1!
CDMA
Reutilização de frequências
FIM
REDES MÓVEIS E O PLANEAMENTO
CELULAR
REDES MÓVEIS E O PLANEAMENTO CELULAR
MUITO OBRIGADO PELA ATENÇÃO
DISPENSA

PLANEAMENTO DE REDES MOVEIS CELULAR.pptx

  • 1.
    LOGO A GESTÃO DOESPECTRO “REDES MÓVEIS E O PLANEAMENTO CELULAR”
  • 2.
    REDES MÓVEIS EO PLANEAMENTO CELULAR 1. EVOLUÇÃO TECNOLÓGICA 2. PLANEAMENTO CELULAR GSM 3. REDES CDMA
  • 3.
  • 4.
    1910 1920 19301940 1950 1960 1970 1980 1990 2000 2010 UMTS GSM TRUNKING SISTEMAS CELULARES TELEVISÃO RADIODIFUSÃO SONORA TELEGRAFIA HISTÓRIA
  • 5.
    Tecnologia Analógica Telefonia Móvel Macro Células TecnologiaDigital Voz, Dados de baixo débito Macro, Micro e Pico Células Roaming Voz, Serviços de Dados de alto débito Serviços Multimedia Macro, Micro e Pico Células UMTS 1980 2020 1990 2000 2010 1G Evolução Futura - IMT 3G 2G Capacidade EVOLUÇÃO DAS REDES MÓVEIS
  • 6.
    Fonte: UMTS Forum EVOLUÇÃODOS DÉBITOS DE TRANSMISSÃO
  • 7.
    Métodos de acesso Modo“duplex” REDE MÓVEIS
  • 8.
    FDMA – FrequencyDivision Multiple Access Divisão do espectro em menores sub-faixas de frequência (canais) Cada comunicação está associada a um canal … Olá Olá Grr Grr Portadora REDES MÓVEIS MÉTODOS DE ACESSO
  • 9.
    Grr Grr Olá Olá TDMA– Time Division Multiple Access  Divisão do tempo (time-slots) Cada comunicação está associada a um time-slot REDES MÓVEIS MÉTODOS DE ACESSO
  • 10.
    FDM/TDMA – Frequency/TimeDivision Multiple Access Cada comunicação utiliza uma frequência/time-slot REDES MÓVEIS MÉTODOS DE ACESSO
  • 11.
    Olá Olá Grr Grr CDMA –Code Division Multiple Access Todas as comunicações utilizam o mesmo canal e ao mes tempo Cada comunicação está associada a um código único REDES MÓVEIS MÉTODOS DE ACESSO
  • 12.
  • 13.
    Modo duplex pordivisão na frequência (FDD) Permite uma comunicação bi-direccional, sendo a emissão e recepção efectuada em frequências diferentes Modo duplex por divisão no tempo (TDD) Permite uma comunicação bi-direccional, sendo a emissão e recepção efectuada em tempos (time-slots) REDES MÓVEIS MODO DUPLEX
  • 14.
    Rede de Acesso Domíniodo Utilizador Domínio do Core Network PSTN/ISDN NMC VLR HLR AUC EIR OMC MSC BSC BTS BTS BSS Abis A U m GSM (GLOBAL SYSTEM FOR MOBILE COMMUNICATIONS)
  • 15.
    . Método deAcesso Múltiplo: TDMA / FDMA . Modulação: GMSK . Espaçamento de Frequência: 200 kHz . Codificação de Voz: RPE-LTP . Nº de canais de voz: 8 . Taxa de bit: 13 kbps . Duplex: FDD . Taxa de transmissão por canal: 22 kbps . C/I típico de 9 dB . Faixas de Frequências – 890-915 MHz e 935-960 MHz CARACTERÍSTICAS TÉCNICAS DO GSM
  • 16.
    45 MHz deseparação 915 935 960 DL UL f (MHz) 890 t 0 1 2 3 4 5 6 7 0 0 1 2 3 4 5 6 7 0 . GSM 900 [1] 200 kHz 200 kHz ... ... 200 kHz 200 kHz [125] [125] [1] f . GSM 1800 (DCS 1800) 1785 1805 1880 UL DL f (MHz) 1710 CARACTERÍSTICAS TÉCNICAS DO GSM ESPECTRO
  • 17.
    Universal Mobile System Telecommunications “Um sistemade comunicações móveis sem fios de terceira fornecer geração capaz, nomeadamente, de serviços multimédia inovadores que excedam a capacidade dos sistemas de segunda geração como o GSM e de combinar a utilização de componentes terrestres e de satélite” Fonte: Decisão CE nº128/99 UMTS - CARACTERIZAÇÃO
  • 18.
  • 19.
    RNS RNC RNS RNC Core Network Node BNode B Node B Node B Iu Iu Iur Iub Iub Iub Iub UE UMTS – ARQUITECTURA DE REDE
  • 20.
    Ambiente Mobilidade Capacidade Rural Suburbano Elevada144 kbit/s Urbano Média 384 kbit/s Interiores Urbano Baixa 2 Mbit/s UMTS – METAS
  • 21.
    F o nte : Qualcomm EVOLUÇÃO DOS DÉBITOS
  • 22.
  • 23.
    Fonte: UMTS Forum LTE– LONG TERM EVOLUTION
  • 24.
    Modulação FDM convencional ModulaçãoOFDM LTE -MODULAÇÃO (DOWNLINK)
  • 25.
    BACKHAUL 1 RESIDENTIAL & SoHoDSL 3 2 4 ALWAYS BEST CONNECTED 802.16 802.11 802.11 Multi-Point BACKHAUL 802.11 FRACTIONAL T1 for SMALL BUSINESS T1+ LEVEL SERVICE ENTERPRISE BACKHAUL for HOTSPOTS WIMAX- WORLDWIDE INTEROPERABILITY FOR MICROWAVE ACCESS
  • 26.
    802.16 802.16 -2004 802.16e Aprovada Dezembro 2001 Junho 2004 2ºS 2005 (previsão) Espectro 10-66 GHz, licenciado 2-11 GHz, licenciado, não licenciado 2-6 GHz, licenciado, não licenciado Condições do canal Linha de vista requerida (LOS) Linha de vista não requerida (NLOS) Linha de vista não requerida (NLOS) Débito Até 134 Mbps com canais de 28 MHz Até 75 Mbps com canais de 20 MHz Até 15 Mbps com canais de 5 MHz Modulação QPSK, 16QAM, 64QAM OFDM 256 sub-portadoras, BPSK, QPSK, 16QAM, 64QAM OFDM 256 sub-portadoras, BPSK, QPSK, 16QAM, 64QAM Mobilidade Fixo Fixo, nómada Portabilidade nomádica, mobilidade Eficiência espectral < 4.8 bps/Hz < 3.75 bps/Hz < 3 bps/Hz Larguras de banda de canal 20, 25 e 28 MHz Escalável 1.5 a 20 MHz Escalável 1.5 a 20 MHz Raio típico da célula 2-5 km (LOS) 1-15 km (alcance max. 50 km) 1-5 km (depende de cenário) WIMAX
  • 27.
     A partirde 2007 foi incluído OFDMA TDD (WiMAX) IMT- FAMILIA
  • 28.
    Fixed Walk Vehicle Mobility / Range HighSpeed Fixed urban Indoor Personal Area User data rate 10 0.1 IEEE 802.16a,d 1 HSDPA IEEE 802.16e Vehicular Rural Vehicular Urban Pedestrian Nomadic WLAN (IEEE 802.11x) GSM GPRS DECT bluetooth 3G/UMTS EDGE 100 Mbps Fonte: Baseaddo no UMTS Forum A EVOLUÇÃO TECNOLÓGICA
  • 29.
  • 30.
    Redes celulares -Princípios básicos • Emissores de reduzida potência, pequenas células e zonas de cobertura; • Reutilização de frequências; • Splitting de células para aumentar a capacidade da rede; • Handover e controlo centralizado. SISTEMAS MÓVEIS
  • 31.
    O handover permitemanter uma chamada entre células, quando a intensidade do sinal recebido se torna insuficiente e existe um caminho alternativo mais adequado. REDES MÓVEIS HANDOVER
  • 32.
    • A área dividida decobertura é num número de pequenas áreas designadas por células; • Cada célula é servida por uma estação de base que cobre a área até à fronteira com células adjacentes. BTS BTS BTS BTS BTS SISTEMAS CELULARES
  • 33.
    Teórica Ideal Real Aforma óptima de cada célula é hexagonal porque: • O hexágono se aproxima da forma circular teórica ideal; • Células de diferentes tamanhos podem ser acomodadas dentro de um padrão. SISTEMAS CELULARES
  • 34.
  • 35.
    1 2 3 5 6 7 4 Padrão de7 células (K=7) Um padrão celular tem K células. Padrão de 7 células generalizado PADRÃO CELULAR
  • 36.
    D D 3K R Distânciaentre centros das células: 3 K D R q Factor de Reutilização: O número de canais por célula é N/K em que N é o total de canais. PADRÃO CELULAR
  • 37.
  • 38.
    usada simultaneamente em célulasdistintas; R D R Os sistemas celulares são limitados em interferência e não em ruído A mesma frequência pode ser Potencia Sinal útil = z*R-n Potencia Sinal interferente = z*(D-R)-n A interferência entre duas células que utilizam a mesma frequência designa-se por cocanal e mede em: Relação C/I = Sinal útil/Sinal Interferente R D R )n C / I ( REUTILIZAÇÃO DE FREQUÊNCIAS
  • 39.
    2 4 68 1 0 1 2 - 5 0 5 1 0 1 5 2 0 2 5 K C/I (dB) n = 4 n = 2 1 (Q 1)n 6 C 1 ( D R )n I 6 R C/ I vs PADRÃO CELULAR
  • 40.
    •No sistema AMPSo C/I requerido é 18 dB •No sistema GSM o C/I requerido é 12 dB •Para K=7, C/I é superior a 12 dB; o número de canais por célula é N/7 •Para K=4, C/I é inferior a 12 dB, mas o número de canais por célula é maior do que no case de K=7 • Solução: Utilizar K=4 com sectorização PADRÃO CELULAR
  • 41.
    Padrão de 4células sectorizadas Para K=4 e células sectorizadas C/I=17 dB (n=4) PADRÃO CELULAR Sectorização
  • 42.
    • Novos canais; •Mudança de padrão celular; • Sectorização; • Frequency hopping; • Células overlaid underlaid; • Controlo de Potência; • Transmissão descontínua; • Frequency Borrowing/Sharing; • Splitting de células. AUMENTO DE CAPACIDADE
  • 43.
  • 44.
    Tc O sinal queefectua o espalhamento ( c(t) ) deve ter propriedades que facilitem a desmodulação pelo receptor desejado e a dificultem para um receptor não desejado Gerador PN – Gerador de Sequência Pseudo-Aleatória x Gerador PN C(t) d(t).c(t) Dados Binários d(t) T CDMA Direct Sequence - Emissão “spreading”
  • 45.
    O “despreading” éefectuado com base na mesma sequencia Pseudo Aleatória colocada no Emissor x Gerador PN C(t) d(t).c(t) Dados Binários d(t) T Gerador PN – Gerador de Sequência Pseudo- Aleatória Tc CDMA Direct Sequence - Recepção “despreading”
  • 46.
  • 47.
    Pr1 Pr2 Pr3 M 1 M 2 M 3 Potência Recebidana Estação Base M M M 1 2 3 Potência Recebida na Estação Base Sem Controlo de Potência Com Controlo de Potência . Se não for possível resolver este problema, CDMA é completamente inviável em comunicações móveis . SOLUÇÃO: Utilizar CONTROLO de POTÊNCIA 1 2 K CDMA Controlo de potência
  • 48.
    CDMA – factorde reutilização de frequências é 1! CDMA Reutilização de frequências
  • 49.
    FIM REDES MÓVEIS EO PLANEAMENTO CELULAR
  • 50.
    REDES MÓVEIS EO PLANEAMENTO CELULAR MUITO OBRIGADO PELA ATENÇÃO DISPENSA
