O documento apresenta uma revisão sobre diagramas UML, descrevendo casos de uso, diagramas de classes e diagramas de sequência. Estes últimos demonstram a interação entre objetos de um sistema através de mensagens enviadas, definindo responsabilidades de cada objeto. Atores iniciam processos e objetos são representados com nomes-classe.

1. Revisão UML
Prof. Suzana Mota

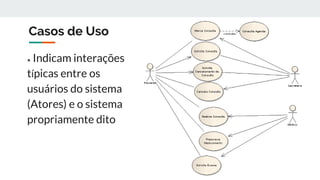

2. Casos de Uso
● Indicam interações
típicas entre os
usuários do sistema
(Atores) e o sistema
propriamente dito

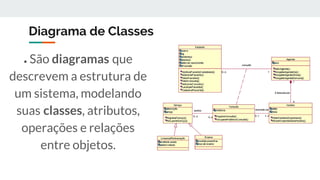

3. Diagrama de Classes
● São diagramas que
descrevem a estrutura de
um sistema, modelando
suas classes, atributos,
operações e relações
entre objetos.

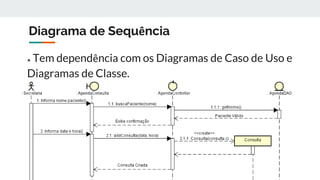

4. Diagrama de Sequência
● Tem dependência com os Diagramas de Caso de Uso e
Diagramas de Classe.

5. Diagrama de Sequência
●Demonstra a interação entre os objetos de um sistema
a partir de um fluxo lógico de ações.
●Através desse diagrama é possível perceber a
sequências de mensagens enviadas entre os objetos.
● São utilizados para definir a atribuição de
responsabilidades de cada objeto do sistema.

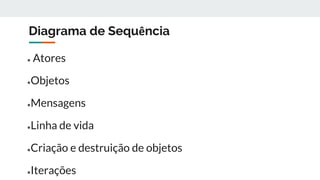

6. Diagrama de Sequência
● Atores
●Objetos
●Mensagens
●Linha de vida
●Criação e destruição de objetos
●Iterações

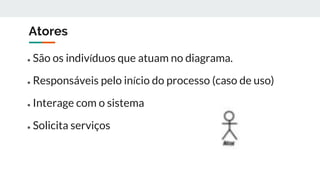

7. Atores
● São os indivíduos que atuam no diagrama.
● Responsáveis pelo início do processo (caso de uso)
● Interage com o sistema
● Solicita serviços

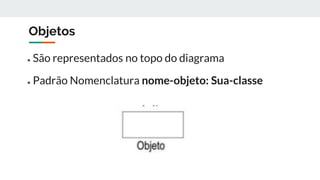

8. Objetos
● São representados no topo do diagrama
● Padrão Nomenclatura nome-objeto: Sua-classe

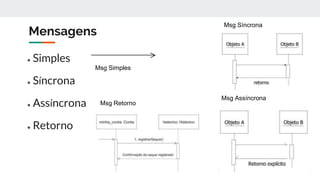

9. Mensagens
● Simples
● Síncrona
● Assíncrona
● Retorno
Msg Síncrona
Msg Simples
Msg Assíncrona
Msg Retorno

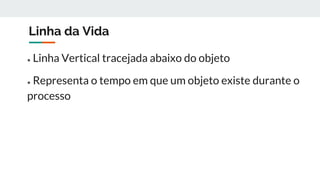

10. Linha da Vida
● Linha Vertical tracejada abaixo do objeto
● Representa o tempo em que um objeto existe durante o
processo

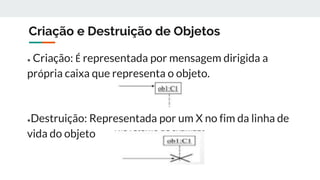

11. Criação e Destruição de Objetos
● Criação: É representada por mensagem dirigida a
própria caixa que representa o objeto.
●Destruição: Representada por um X no fim da linha de
vida do objeto

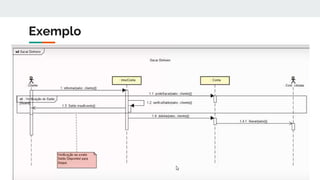

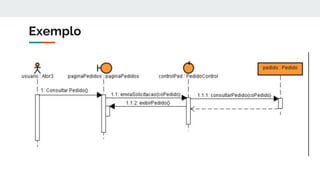

12. Exemplo

13. Exemplo

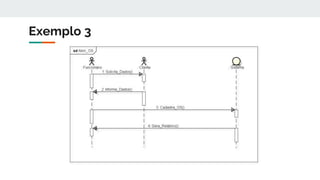

14. Exemplo 3
