O documento descreve a evolução do transístor desde sua invenção em 1947 por Bardeen, Brattain e Shockley até os circuitos integrados modernos. O primeiro transístor foi feito de papel, lâmina de barbear e um clip. Posteriormente, Noyce e Kilby desenvolveram o circuito integrado, combinando transístores e outros componentes num único chip de silício. Atualmente, os transístores têm apenas 45 nanômetros e mais de 30 milhões cabem na cabeça de um alfinete.

1. Transístor e sua evolução

2. Transístor e sua evolução As origens: Válvula (díodo termiónico)

3. Transístor e sua evolução 1947: John Bardeen, Walter Brattain e William Shockley inventaram o transístor que rapidamente substituiu a válvula. Primeiro transístor utilizava papel, lâmina da barba e um clip

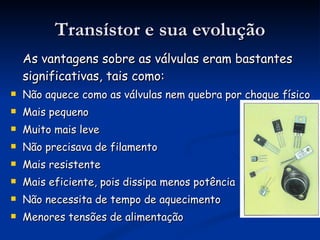

4. Transístor e sua evolução As vantagens sobre as válvulas eram bastantes significativas, tais como: Não aquece como as válvulas nem quebra por choque físico Mais pequeno Muito mais leve Não precisava de filamento Mais resistente Mais eficiente, pois dissipa menos potência Não necessita de tempo de aquecimento Menores tensões de alimentação

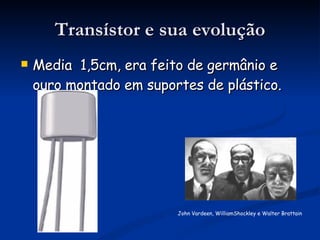

5. Transístor e sua evolução Media 1,5cm, era feito de germânio e ouro montado em suportes de plástico. John Vardeen, WilliamShockley e Walter Brattain

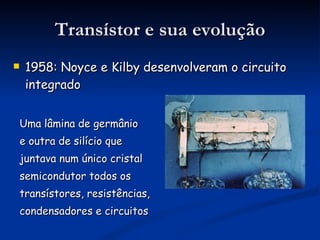

6. Transístor e sua evolução 1958: Noyce e Kilby desenvolveram o circuito integrado Uma lâmina de germânio e outra de silício que juntava num único cristal semicondutor todos os transístores, resistências, condensadores e circuitos

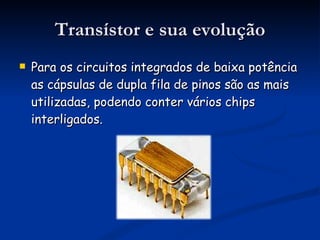

7. Transístor e sua evolução Para os circuitos integrados de baixa potência as cápsulas de dupla fila de pinos são as mais utilizadas, podendo conter vários chips interligados.

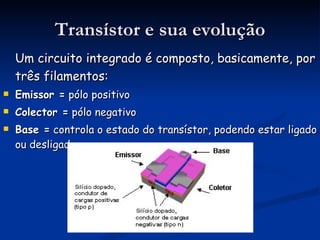

8. Transístor e sua evolução Um circuito integrado é composto, basicamente, por três filamentos: Emissor = pólo positivo Colector = pólo negativo Base = controla o estado do transístor, podendo estar ligado ou desligado.

9. Transístor e sua evolução Actualmente, os transístores fabricados em escala industrial já medem 45 nanómetros. Em laboratório, os cientistas já conseguiram fabricar transístores moleculares, centenas de vezes mais pequenos Mais de 30 milhões de transístores de 45 nanómetros cabem na cabeça de um alfinete.

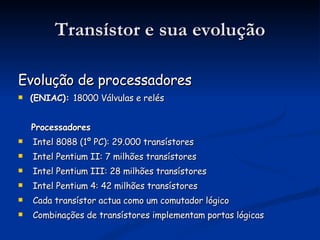

10. Transístor e sua evolução Evolução de processadores (ENIAC): 18000 Válvulas e relés Processadores Intel 8088 (1º PC): 29.000 transístores Intel Pentium II: 7 milhões transístores Intel Pentium III: 28 milhões transístores Intel Pentium 4: 42 milhões transístores Cada transístor actua como um comutador lógico Combinações de transístores implementam portas lógicas

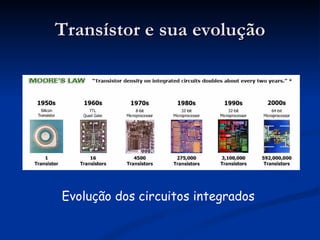

11. Transístor e sua evolução Evolução dos circuitos integrados

12. Transístor e sua evolução Bibliografia consultada: Wikipédia Trabalho elaborado por: António Peixe Bruno Roberto Ricardo Marinheiro Mário Afonso
