1. Cotagem e Escalas no Desenho
Técnico
Conteúdo Teórico Atualizado - 2024
Professor: Antonio Fernandes
Leandro Filho

2. Contextualização
• Desenhos técnicos são essenciais para
comunicação industrial.
• Cotagem e escalas garantem precisão e
compreensão universal.

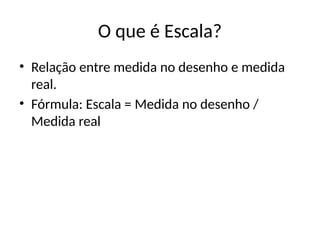

3. O que é Escala?
• Relação entre medida no desenho e medida
real.
• Fórmula: Escala = Medida no desenho /
Medida real

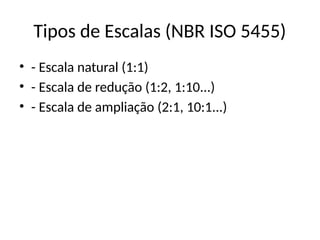

4. Tipos de Escalas (NBR ISO 5455)
• - Escala natural (1:1)
• - Escala de redução (1:2, 1:10...)
• - Escala de ampliação (2:1, 10:1...)

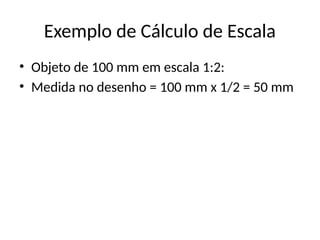

5. Exemplo de Cálculo de Escala
• Objeto de 100 mm em escala 1:2:
• Medida no desenho = 100 mm x 1/2 = 50 mm

6. Uso de Régua e Escalímetro
• - Régua: medida aplicada diretamente
• - Escalímetro: escalas específicas como 1:25,
1:50, 2:1, etc.

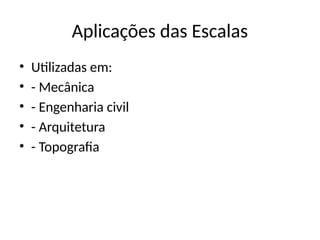

7. Aplicações das Escalas
• Utilizadas em:
• - Mecânica
• - Engenharia civil
• - Arquitetura
• - Topografia

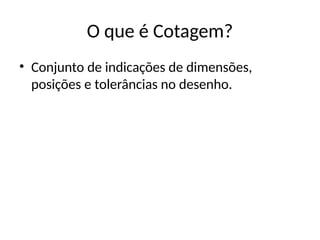

8. O que é Cotagem?
• Conjunto de indicações de dimensões,
posições e tolerâncias no desenho.

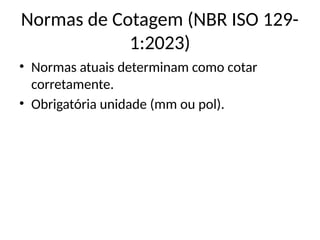

9. Normas de Cotagem (NBR ISO 129-
1:2023)
• Normas atuais determinam como cotar
corretamente.
• Obrigatória unidade (mm ou pol).

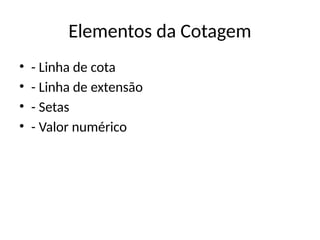

10. Elementos da Cotagem
• - Linha de cota
• - Linha de extensão
• - Setas
• - Valor numérico

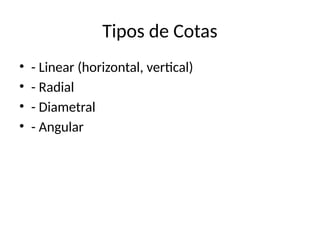

11. Tipos de Cotas
• - Linear (horizontal, vertical)
• - Radial
• - Diametral
• - Angular

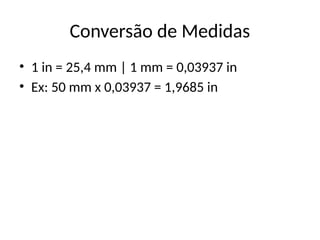

12. Conversão de Medidas
• 1 in = 25,4 mm | 1 mm = 0,03937 in
• Ex: 50 mm x 0,03937 = 1,9685 in

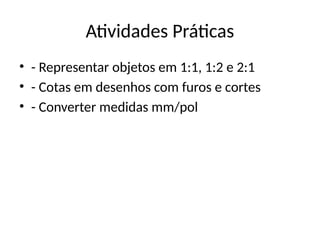

13. Atividades Práticas
• - Representar objetos em 1:1, 1:2 e 2:1
• - Cotas em desenhos com furos e cortes
• - Converter medidas mm/pol

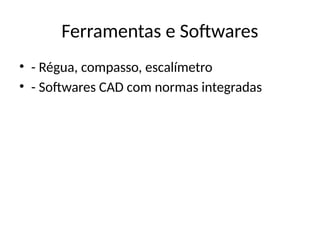

14. Ferramentas e Softwares
• - Régua, compasso, escalímetro
• - Softwares CAD com normas integradas

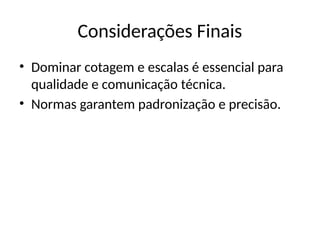

15. Considerações Finais
• Dominar cotagem e escalas é essencial para
qualidade e comunicação técnica.
• Normas garantem padronização e precisão.
