Máquina simples - 7 ano

1. Ciências
Simone Maia
7º ANO - LIVRO 01
MAQUINAS SIMPLES
PROFESSORA : SIMONE MAIA
MÁQUINAS

2. MÁQUINAS SIMPLES
Dispositivo que permite multiplicar força, com a finalidade de facilitar a realização
de uma tarefa. São máquinas simples:
Todo e qualquer dispositivo que muda o sentido ou a intensidade de uma força com a
utilização do trabalho.
São assim denominadas pois a não
possuem mecanismo de ação complexo.

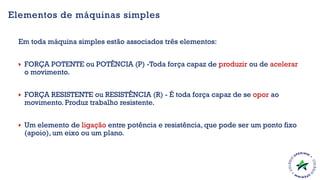

3. Em toda máquina simples estão associados três elementos:
› FORÇA POTENTE ou POTÊNCIA (P) -Toda força capaz de produzir ou de acelerar
o movimento.
› FORÇA RESISTENTE ou RESISTÊNCIA (R) - É toda força capaz de se opor ao
movimento. Produz trabalho resistente.
› Um elemento de ligação entre potência e resistência, que pode ser um ponto fixo
(apoio), um eixo ou um plano.
Elementos de máquinas simples

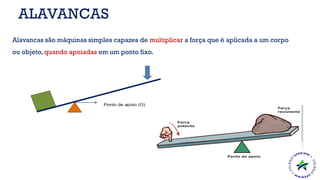

4. Alavancas são máquinas simples capazes de multiplicar a força que é aplicada a um corpo
ou objeto, quando apoiadas em um ponto fixo.
ALAVANCAS

5. Ponto de apoio está entre as forças potente e resistente.
TIPOS DE ALAVANCAS - INTERFIXAS

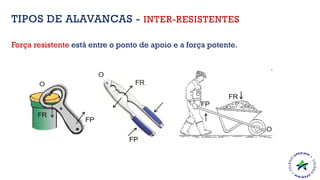

6. Força resistente está entre o ponto de apoio e a força potente.
TIPOS DE ALAVANCAS - INTER-RESISTENTES

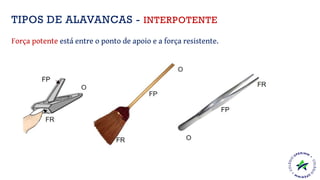

7. Força potente está entre o ponto de apoio e a força resistente.
TIPOS DE ALAVANCAS - INTERPOTENTE

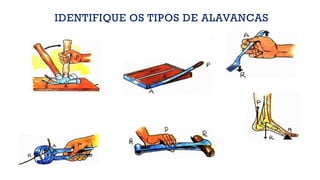

8. IDENTIFIQUE OS TIPOS DE ALAVANCAS

10. ROLDANAS OU POLIAS
A roldana é uma roda que gira ao redor
de um eixo que passa por seu centro. Na
borda da roldana existe um sulco em que
se encaixa uma corda ou um cabo
flexível, ou corrente.

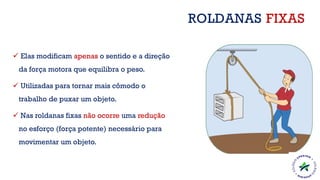

11. ✓ Elas modificam apenas o sentido e a direção
da força motora que equilibra o peso.
✓ Utilizadas para tornar mais cômodo o
trabalho de puxar um objeto.
✓ Nas roldanas fixas não ocorre uma redução
no esforço (força potente) necessário para
movimentar um objeto.
ROLDANAS FIXAS

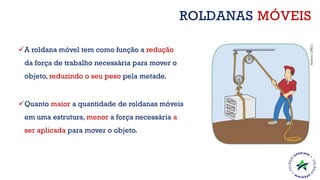

12. ✓A roldana móvel tem como função a redução
da força de trabalho necessária para mover o
objeto, reduzindo o seu peso pela metade.
✓Quanto maior a quantidade de roldanas móveis
em uma estrutura, menor a força necessária a
ser aplicada para mover o objeto.
ROLDANAS MÓVEIS

13. Trata-se de uma superfície plana cujos pontos de início e fim estão em
alturas diferentes.
Ao mover um objeto sobre um plano inclinado em vez de movê-lo sobre
um plano completamente vertical, o total de força a ser aplicada é
reduzido, ao custo de um aumento na distância pela qual o objeto tem de
ser deslocado.
PLANO INCLINADO

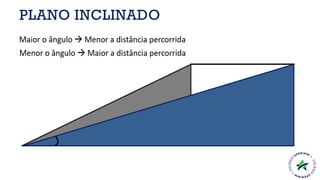

14. PLANO INCLINADO
