O documento apresenta uma base para sarilho desenvolvida para atender à NR 18. A base possui rodapé de 20 cm, é dimensionada para suportar a carga de trabalho e mantém o sarilho afastado pelo menos 50 cm da borda do poço. Montantes fixados no solo suportam a cobertura do sarilho. Sugere-se reforçar a base e prever ponto de amarração para trava-quedas.

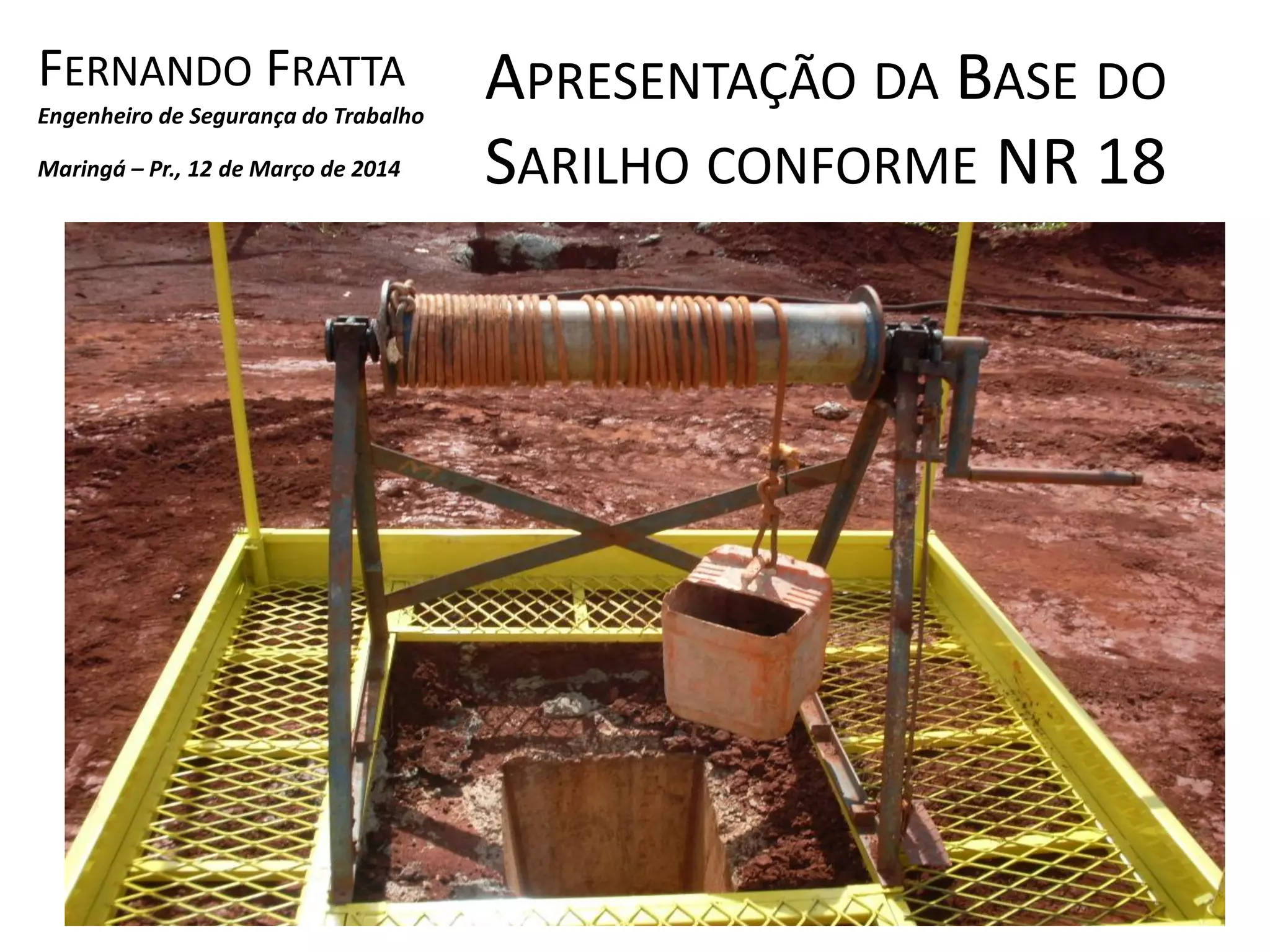

1. APRESENTAÇÃO DA BASE DO
SARILHO CONFORME NR 18
FERNANDO FRATTA
Engenheiro de Segurança do Trabalho
Maringá – Pr., 12 de Março de 2014

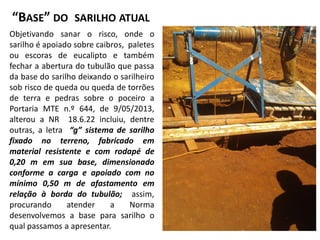

2. “BASE” DO SARILHO ATUAL
Objetivando sanar o risco, onde o
sarilho é apoiado sobre caibros, paletes
ou escoras de eucalipto e também
fechar a abertura do tubulão que passa
da base do sarilho deixando o sarilheiro
sob risco de queda ou queda de torrões
de terra e pedras sobre o poceiro a
Portaria MTE n.º 644, de 9/05/2013,
alterou a NR 18.6.22 incluiu, dentre
outras, a letra “g” sistema de sarilho
fixado no terreno, fabricado em
material resistente e com rodapé de
0,20 m em sua base, dimensionado
conforme a carga e apoiado com no
mínimo 0,50 m de afastamento em
relação à borda do tubulão; assim,
procurando atender a Norma
desenvolvemos a base para sarilho o
qual passamos a apresentar.

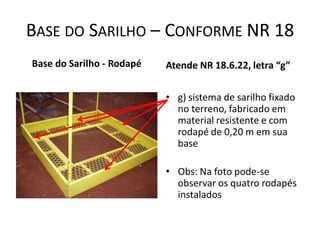

3. BASE DO SARILHO – CONFORME NR 18
Base do Sarilho - Rodapé Atende NR 18.6.22, letra “g”
• g) sistema de sarilho fixado
no terreno, fabricado em
material resistente e com
rodapé de 0,20 m em sua
base
• Obs: Na foto pode-se
observar os quatro rodapés
instalados

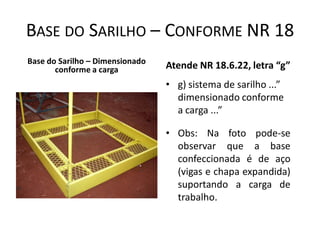

4. BASE DO SARILHO – CONFORME NR 18
Base do Sarilho – Dimensionado
conforme a carga Atende NR 18.6.22, letra “g”
• g) sistema de sarilho ...”
dimensionado conforme
a carga ...”
• Obs: Na foto pode-se
observar que a base
confeccionada é de aço
(vigas e chapa expandida)
suportando a carga de
trabalho.

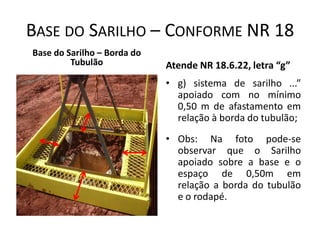

5. BASE DO SARILHO – CONFORME NR 18
Base do Sarilho – Borda do
Tubulão Atende NR 18.6.22, letra “g”
• g) sistema de sarilho ...”
apoiado com no mínimo
0,50 m de afastamento em
relação à borda do tubulão;
• Obs: Na foto pode-se
observar que o Sarilho
apoiado sobre a base e o
espaço de 0,50m em
relação a borda do tubulão
e o rodapé.

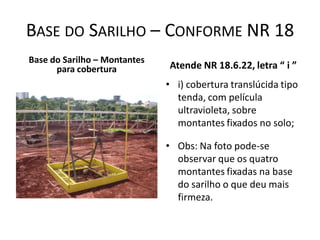

6. BASE DO SARILHO – CONFORME NR 18
Base do Sarilho – Montantes
para cobertura Atende NR 18.6.22, letra “ i ”
• i) cobertura translúcida tipo
tenda, com película
ultravioleta, sobre
montantes fixados no solo;
• Obs: Na foto pode-se
observar que os quatro
montantes fixadas na base
do sarilho o que deu mais
firmeza.

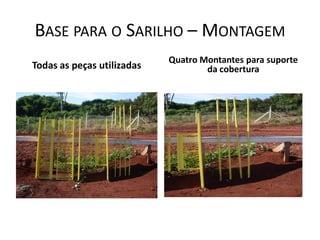

7. BASE PARA O SARILHO – MONTAGEM
Todas as peças utilizadas
Quatro Montantes para suporte
da cobertura

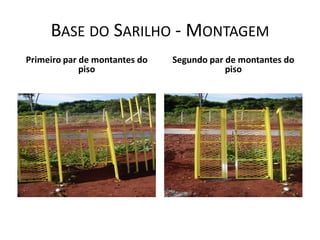

8. BASE DO SARILHO - MONTAGEM
Primeiro par de montantes do
piso
Segundo par de montantes do
piso

9. BASE DO SARILHO - MONTAGEM
Local para montagem da base
Instalação do Primeiro montante
do piso

10. BASE DO SARILHO - MONTAGEM
Colocação do segundo montante
do piso
Colocação do terceiro montante
do piso

11. BASE DO SARILHO - MONTAGEM
Colocação do quarto
montante do piso Base do Sarilho Montado

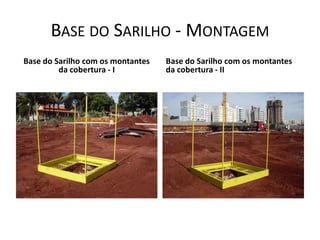

12. BASE DO SARILHO - MONTAGEM
Base do Sarilho com os montantes
da cobertura - I
Base do Sarilho com os montantes
da cobertura - II

13. BASE DO SARILHO – COLOCAÇÃO DO SARILHO
Base com o Sarilho montado - I Base com o Sarilho Montado - II

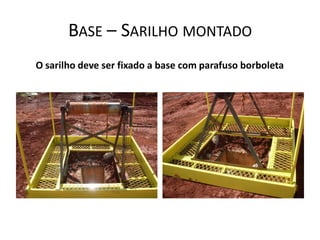

14. BASE – SARILHO MONTADO
O sarilho deve ser fixado a base com parafuso borboleta

15. SUGESTÕES DE MELHORIA
Recomenda-se:
- Confeccionar a base mais
robusta (viga U ou tubo 5x5
quadrado)
- Prever ponto de ancoragem
para amarração da corda do
trava-quedas
- Na base de trabalho do
sarilheiro aumentar em
0,50m, alem do definido na
Norma, o piso facilitando a
retirada do balde carregado.
APÓS A EXECUÇÃO DA BASE E, EFETUANDO UMA ANÁLISE COM EQUIPE DE
POCEIROS, LEVANTAMOS ALGUMAS NECESSIDADES E SUGESTÕES DE
MELHORIA
