1. REPÚBLICA DE ANGOLA
MINISTERIO DA EDUCAÇÃO
INSTITUTO MÉDIO TÉCNICO SÃO BENEDITO
MODELAÇÃO 3D DO IMTSB
Integrantes do grupo:
Álvaro Roques Soares nº:4
Aldalberto Belmiro nº:3
Esperança Domingos Gaspar nº:10
Simão da Silva Gaspar nº:19
Luanda
2013

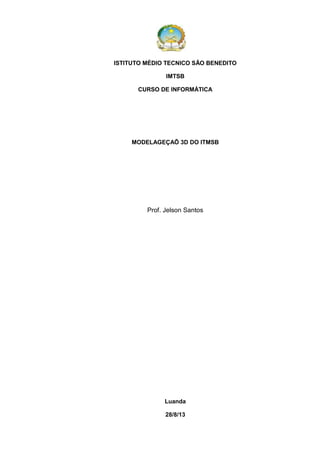

2. ISTITUTO MÉDIO TECNICO SÃO BENEDITO
IMTSB
CURSO DE INFORMÁTICA
MODELAGEÇAÕ 3D DO ITMSB
Prof. Jelson Santos
Luanda
28/8/13

3. ISTITUTO MÉDIO TECNICO SÃO BENEDITO
IMTSB
CURSO DE INFORMÁTICA
MODELAGEM VIRTUAL DO ITMSB

4. AGRADECIMENTO
Primeiramente agradecemos a Deus pai todo-poderoso que no deus a vida,
saúde, coragem e muita força de vontade para poder seguir em frente com este
projeto, e aos nossos pais obrigada por tudo que nos tem feito, vai também os
nossos agradecimentos para os nossos professores que também foram, e serão
bastante útil para nós, pois sabemos que são 3 anos de ensino, e com eles
aprendemos coisas boas sobre a informática e não só, são para nós bons
professores, conselheiros e aos nossos amigos e colegas agradecemos pelo apoio,
pela vossa amizade,respeito,por Deus e por todos vai os nossos sinceros
agradecimentos.

5. RESUMO

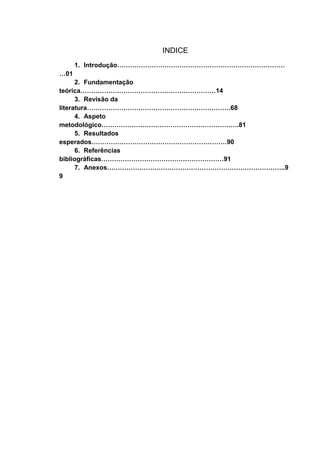

6. INDICE
1. Introdução……………………………………………………………………
…01
2. Fundamentação
teórica………………………………………………………14
3. Revisão da
literatura………………………………………………………….68
4. Aspeto
metodológico……………………………………………………….81
5. Resultados
esperados………………………………………………………90
6. Referências
bibliográficas…………………………………………………91
7. Anexos………………………………………………………………………..9
9

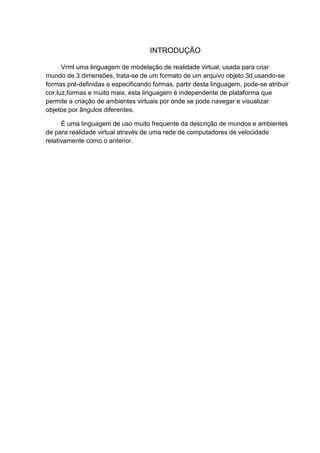

7. INTRODUÇÃO
Vrml uma linguagem de modelação de realidade virtual, usada para criar
mundo de 3 dimensões, trata-se de um formato de um arquivo objeto 3d,usando-se
formas pré-definidas e especificando formas, partir desta linguagem, pode-se atribuir
cor,luz,formas e muito mais, esta linguagem é independente de plataforma que
permite a criação de ambientes virtuais por onde se pode navegar e visualizar
objetos por ângulos diferentes.
É uma linguagem de uso muito frequente da descrição de mundos e ambientes
de para realidade virtual através de uma rede de computadores de velocidade
relativamente como o anterior.

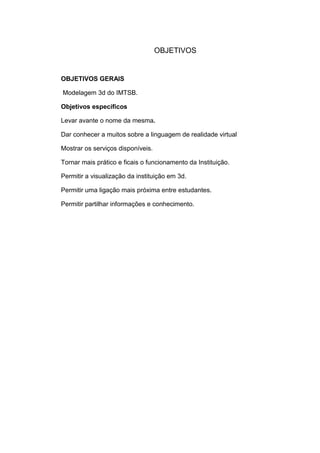

8. OBJETIVOS
OBJETIVOS GERAIS
Modelagem 3d do IMTSB.
Objetivos específicos
Levar avante o nome da mesma.
Dar conhecer a muitos sobre a linguagem de realidade virtual
Mostrar os serviços disponíveis.
Tornar mais prático e ficais o funcionamento da Instituição.
Permitir a visualização da instituição em 3d.
Permitir uma ligação mais próxima entre estudantes.
Permitir partilhar informações e conhecimento.

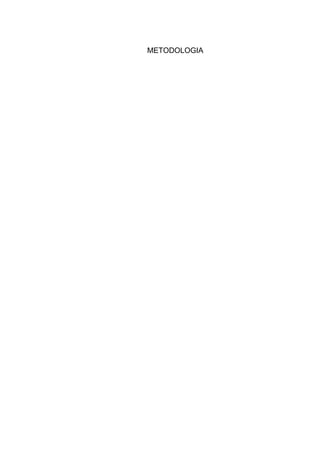

9. METODOLOGIA

10. FUNDAMENTAÇÃO TEÓRICA
VRML: é a abreviação para Virtual Reality Modeling Language ou Linguagem
para
Modelagem em Realidade Virtual. Seu objetivo é a descrição de objetos e
mundos
Tridimensionais interativos através da World Wide Web na internet. Esta
linguagem éIndente de plataforma e permite a criação de ambiente virtuais por onde
se pode passear, Visualizar objetos e interagir com eles.
Esta linguagem foi apresentada pela primeira vez em 1994 durante a
conferência sobre WWW com o propósito de atingir os objetivos acima sem
necessitar de uma rede de alta Velocidades para dar suportem as atividades. Nesta
ocasião ela foi apresentada como um Subconjunto de um formato de arquivos ASCII
do software Open Inventor da Silicon Gráficas.
Esta versão, conhecida como VRML 1.0, trabalha principalmente com a
geometria 3D dos objetos que são elaborados em polígonos e primitivos como
cones, esferas, cilindros e esferas. Ela suporta ainda algumas transformações com
estes objetos e permite o ajuste da complexidade dos objetos dependendo da
distância do observador do ambiente.
A versão atual da linguagem, denominada de Moving Worlds VRML 2.0 agrega
Todas as definições existentes na versão anterior e amplia as possibilidades de
representação e interação neste mundo e com outros mundos virtuais. Nelas os
objetos podem mover-se e reagir a eventos originários do usuário ou de alguma
outra forma de controlo. Além disto, esta versão permite o uso de objetos multimídia
nos ambientes, assim é possível integrar sons e filmes nas cenas.
Conforme [Kir97] as características do VRML 2.0 podem ser agrupadas em
quatro áreas principais: melhoria dos mundos estáticos, interação, animação e
comportamento baseado em scripts, além da prototipação de novos objetos.
A linguagem VRML não é reconhecida de forma padronizada pelos
navegadores da HTML como o Netscape e o Internet Explorer. Desta forma, é
necessário configurar o navegador para que ele compreenda o conteúdo do arquivo
que está recebendo.
Para isto é necessário um navegador VRML que deverá, tipicamente, ser
adicionado ao navegador HTML na forma de plug-in. Plug-in nada mais são do que
programas que trabalham de forma associada ao navegador HTML para que este
entenda arquivos de tipos diferenciados. Sugere-se que antes de continuar na leitura
deste tutorial, o leitor adquira um navegador VRML (estão disponíveis na internet de
forma gratuita) para poder avaliar os exemplos propostos. Todos eles forma escritos
e testados utilizando o software Cosmo Player 2.1 e o navegador HTML Netscape
4.7.
Realidade Virtual: é uma tecnologia de interface avançada entre um usuário
e um sistema computacional. O objetivo desta tecnologia é recriar ao máximo a
sensação de realidade para um individo,levando-o a adotar essa interação, como
uma de suas realidades temporais. Para isso essa interação é realizada em tempo

11. real com uso de técnicas e de equipamentos computacionais que ajudem na
ampliação do sentimento de presença do usuário.

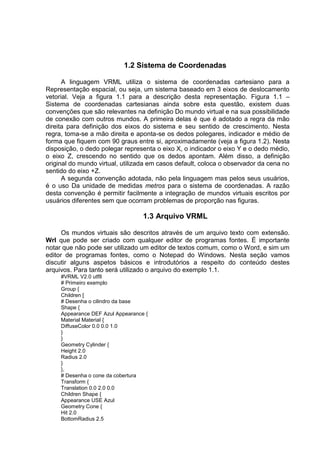

13. 1.2 Sistema de Coordenadas
A linguagem VRML utiliza o sistema de coordenadas cartesiano para a
Representação espacial, ou seja, um sistema baseado em 3 eixos de deslocamento
vetorial. Veja a figura 1.1 para a descrição desta representação. Figura 1.1 –
Sistema de coordenadas cartesianas ainda sobre esta questão, existem duas
convenções que são relevantes na definição Do mundo virtual e na sua possibilidade
de conexão com outros mundos. A primeira delas é que é adotado a regra da mão
direita para definição dos eixos do sistema e seu sentido de crescimento. Nesta
regra, toma-se a mão direita e aponta-se os dedos polegares, indicador e médio de
forma que fiquem com 90 graus entre si, aproximadamente (veja a figura 1.2). Nesta
disposição, o dedo polegar representa o eixo X, o indicador o eixo Y e o dedo médio,
o eixo Z, crescendo no sentido que os dedos apontam. Além disso, a definição
original do mundo virtual, utilizada em casos default, coloca o observador da cena no
sentido do eixo +Z.
A segunda convenção adotada, não pela linguagem mas pelos seus usuários,
é o uso Da unidade de medidas metros para o sistema de coordenadas. A razão
desta convenção é permitir facilmente a integração de mundos virtuais escritos por
usuários diferentes sem que ocorram problemas de proporção nas figuras.
1.3 Arquivo VRML
Os mundos virtuais são descritos através de um arquivo texto com extensão.
Wrl que pode ser criado com qualquer editor de programas fontes. É importante
notar que não pode ser utilizado um editor de textos comum, como o Word, e sim um
editor de programas fontes, como o Notepad do Windows. Nesta seção vamos
discutir alguns aspetos básicos e introdutórios a respeito do conteúdo destes
arquivos. Para tanto será utilizado o arquivo do exemplo 1.1.
#VRML V2.0 utf8
# Primeiro exemplo
Group {
Children [
# Desenha o cilindro da base
Shape {
Appearance DEF Azul Appearance {
Material Material {
DiffuseColor 0.0 0.0 1.0
}
}
Geometry Cylinder {
Height 2.0
Radius 2.0
}
},
# Desenha o cone da cobertura
Transform {
Translation 0.0 2.0 0.0
Children Shape {
Appearance USE Azul
Geometry Cone {
Hit 2.0
BottomRadius 2.5

14. }

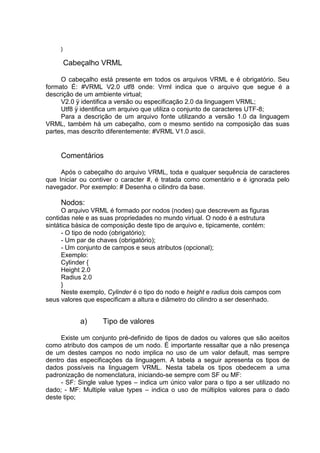

Cabeçalho VRML
O cabeçalho está presente em todos os arquivos VRML e é obrigatório. Seu
formato É: #VRML V2.0 utf8 onde: Vrml indica que o arquivo que segue é a
descrição de um ambiente virtual;
V2.0 ÿ identifica a versão ou especificação 2.0 da linguagem VRML;
Utf8 ÿ identifica um arquivo que utiliza o conjunto de caracteres UTF-8;
Para a descrição de um arquivo fonte utilizando a versão 1.0 da linguagem
VRML, também há um cabeçalho, com o mesmo sentido na composição das suas
partes, mas descrito diferentemente: #VRML V1.0 ascii.
Comentários
Após o cabeçalho do arquivo VRML, toda e qualquer sequência de caracteres
que Iniciar ou contiver o caracter #, é tratada como comentário e é ignorada pelo
navegador. Por exemplo: # Desenha o cilindro da base.
Nodos:
O arquivo VRML é formado por nodos (nodes) que descrevem as figuras
contidas nele e as suas propriedades no mundo virtual. O nodo é a estrutura
sintática básica de composição deste tipo de arquivo e, tipicamente, contém:
- O tipo de nodo (obrigatório);
- Um par de chaves (obrigatório);
- Um conjunto de campos e seus atributos (opcional);
Exemplo:
Cylinder {
Height 2.0
Radius 2.0
}
Neste exemplo, Cylinder é o tipo do nodo e height e radius dois campos com
seus valores que especificam a altura e diâmetro do cilindro a ser desenhado.
a)
Tipo de valores
Existe um conjunto pré-definido de tipos de dados ou valores que são aceitos
como atributo dos campos de um nodo. É importante ressaltar que a não presença
de um destes campos no nodo implica no uso de um valor default, mas sempre
dentro das especificações da linguagem. A tabela a seguir apresenta os tipos de
dados possíveis na linguagem VRML. Nesta tabela os tipos obedecem a uma
padronização de nomenclatura, iniciando-se sempre com SF ou MF:
- SF: Single value types – indica um único valor para o tipo a ser utilizado no
dado; - MF: Multiple value types – indica o uso de múltiplos valores para o dado
deste tipo;

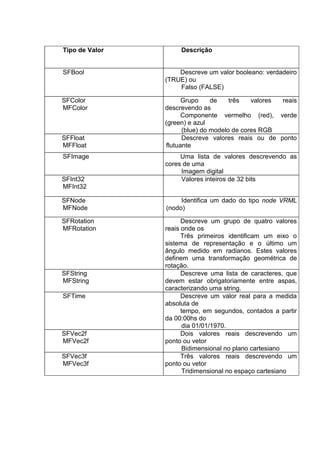

15. Tipo de Valor
Descrição
SFBool
Descreve um valor booleano: verdadeiro
(TRUE) ou
Falso (FALSE)
SFColor
MFColor
Grupo
de
três
valores
reais
descrevendo as
Componente vermelho (red), verde
(green) e azul
(blue) do modelo de cores RGB
Descreve valores reais ou de ponto
flutuante
SFFloat
MFFloat
SFImage
SFInt32
MFInt32
Uma lista de valores descrevendo as
cores de uma
Imagem digital
Valores inteiros de 32 bits
SFNode
MFNode
Identifica um dado do tipo node VRML
(nodo)
SFRotation
MFRotation
Descreve um grupo de quatro valores
reais onde os
Três primeiros identificam um eixo o
sistema de representação e o último um
ângulo medido em radianos. Estes valores
definem uma transformação geométrica de
rotação.
Descreve uma lista de caracteres, que
devem estar obrigatoriamente entre aspas,
caracterizando uma string.
Descreve um valor real para a medida
absoluta de
tempo, em segundos, contados a partir
da 00:00hs do
dia 01/01/1970.
Dois valores reais descrevendo um
ponto ou vetor
Bidimensional no plano cartesiano
Três valores reais descrevendo um
ponto ou vetor
Tridimensional no espaço cartesiano
SFString
MFString
SFTime
SFVec2f
MFVec2f
SFVec3f
MFVec3f

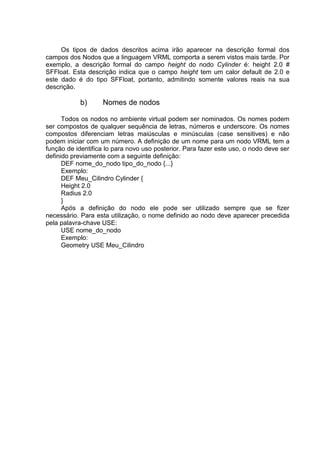

16. Os tipos de dados descritos acima irão aparecer na descrição formal dos
campos dos Nodos que a linguagem VRML comporta a serem vistos mais tarde. Por
exemplo, a descrição formal do campo height do nodo Cylinder é: height 2.0 #
SFFloat. Esta descrição indica que o campo height tem um calor default de 2.0 e
este dado é do tipo SFFloat, portanto, admitindo somente valores reais na sua
descrição.

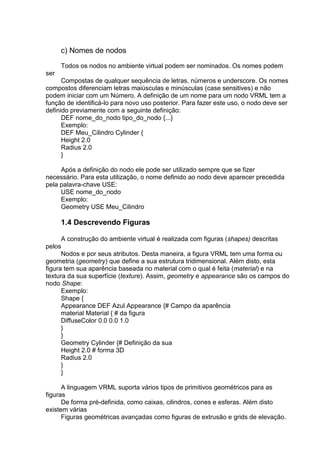

b)
Nomes de nodos
Todos os nodos no ambiente virtual podem ser nominados. Os nomes podem
ser compostos de qualquer sequência de letras, números e underscore. Os nomes
compostos diferenciam letras maiúsculas e minúsculas (case sensitives) e não
podem iniciar com um número. A definição de um nome para um nodo VRML tem a
função de identifica lo para novo uso posterior. Para fazer este uso, o nodo deve ser
definido previamente com a seguinte definição:
DEF nome_do_nodo tipo_do_nodo {...}
Exemplo:
DEF Meu_Cilindro Cylinder {
Height 2.0
Radius 2.0
}
Após a definição do nodo ele pode ser utilizado sempre que se fizer
necessário. Para esta utilização, o nome definido ao nodo deve aparecer precedida
pela palavra-chave USE:
USE nome_do_nodo
Exemplo:
Geometry USE Meu_Cilindro

17. c) Nomes de nodos
Todos os nodos no ambiente virtual podem ser nominados. Os nomes podem
ser
Compostas de qualquer sequência de letras, números e underscore. Os nomes
compostos diferenciam letras maiúsculas e minúsculas (case sensitives) e não
podem iniciar com um Número. A definição de um nome para um nodo VRML tem a
função de identificá-lo para novo uso posterior. Para fazer este uso, o nodo deve ser
definido previamente com a seguinte definição:
DEF nome_do_nodo tipo_do_nodo {...}
Exemplo:
DEF Meu_Cilindro Cylinder {
Height 2.0
Radius 2.0
}
Após a definição do nodo ele pode ser utilizado sempre que se fizer
necessário. Para esta utilização, o nome definido ao nodo deve aparecer precedida
pela palavra-chave USE:
USE nome_do_nodo
Exemplo:
Geometry USE Meu_Cilindro
1.4 Descrevendo Figuras
A construção do ambiente virtual é realizada com figuras (shapes) descritas
pelos
Nodos e por seus atributos. Desta maneira, a figura VRML tem uma forma ou
geometria (geometry) que define a sua estrutura tridimensional. Além disto, esta
figura tem sua aparência baseada no material com o qual é feita (material) e na
textura da sua superfície (texture). Assim, geometry e appearance são os campos do
nodo Shape:
Exemplo:
Shape {
Appearance DEF Azul Appearance {# Campo da aparência
material Material { # da figura
DiffuseColor 0.0 0.0 1.0
}
}
Geometry Cylinder {# Definição da sua
Height 2.0 # forma 3D
Radius 2.0
}
}
A linguagem VRML suporta vários tipos de primitivos geométricos para as
figuras
De forma pré-definida, como caixas, cilindros, cones e esferas. Além disto
existem várias
Figuras geométricas avançadas como figuras de extrusão e grids de elevação.

18. Com base nestes tipos, a linguagem VRML permite que as figuras sejam
agrupadas
E reagrupadas sempre que necessário para formar figuras mais complexas. O
agrupamento
Das figuras se dá através do nodo Group. O nodo que agrupa outras figuras e
nodos é chamado de pai (parent) e as figuras que fazem parte de um grupo são
chamadas de filhos (children). Neste contexto, nãohá limite para o número de filhos
existentes em um grupo.
1.5 Eventos e Rotas
A linguagem VRML permite a criação de mundos dinâmicos. Para fazer isto, os
Arquivos VRML devem prever “instruções” para a construção do mundo. Estas
instruções descrevem como conectar nodos para atuação conjunta ou condicionada.
Por exemplo, abrir uma porta quando o rato clica em um certo objeto ou acender
uma lâmpada nas mesmas condições. Estes eventos são mecanismos de troca de
mensagens entre os objetos e envolvem:
- Um par de nodos para atuar conjuntamente;
- Uma rota de comunicação entre os dois nodos envolvidos;
Uma vez a rota tendo sido definida entre os dois nodos, o primeiro deles pode
Enviar mensagens ao segundo.
Estas mensagens, chamada de event (evento) contém valores que forçarão o
nodo preceptor a reagir. Existe inclusive a possibilidade de agrupar vários nodos
criando um circuito de comunicação.
Cada tipo de nodo apresenta acionadores (jacks) de entrada e saída com os
quais as mensagens atuam. Por exemplo, o nodo que cria uma luz (lâmpada) tem
um acionador de entrada que pode ligá-la ou desligá-la (no/off). Acionando-o,
através do envio de uma mensagem, é possível ligar e desligar esta luz a distância.
É importante salientar que nodos podem ter vários acionadores para interação
entre
Nodos do circuito. Por outro lado, estes acionadores são de entrada (input) e
saída (output).
Os acionadores de entrada são chamados de eventIn e ou acionadores de
saída são
Chamados de eventOut. Também é importante notar que estes acionadores
tem um tipo de dado definido para receber ou enviar através dele.
Neste contexto, o circuito necessita descrever uma rota (route) de um
acionador
EventOut de um dado nodo para um acionador eventIn de outro nodo. O
circuito
Permanecerá inativo até que um evento seja enviado entre os nodos. A reação
do segundo
Nodo depende:
- Do tipo de nodo que está recebendo o evento;
- Do acionador de entrada que foi ativado;
- Do valor contido no evento;
- Da atividade do nodo no momento do recebimento da mensagem;
