Este documento apresenta os principais conceitos da camada de transporte em redes de computadores, incluindo múltiplas e desmúltiplas, UDP e TCP. Apresenta que a camada de transporte fornece comunicação lógica entre processos de aplicativos em hosts diferentes e conceitos como segmentos. Também explica as diferenças entre UDP, que é sem conexão, e TCP, que é orientado a conexão e possui handshake.

1. Mission Simulation Lab
HICEE
Mission Simulation Lab
HICEE
Ficha:
Nome: Redes de Computadores – 04 – Camada de Transporte
Local: UNIFEI
Data: 201x-xx-xx – xxhxx  xxhxx Duração: 30min
Público Alvo: Alunos de Graduação
6:541

2. Mission Simulation Lab
HICEE
04 - Camada de Transporte
Redes de Computadores
Christopher Shneider Cerqueira

3. Mission Simulation Lab

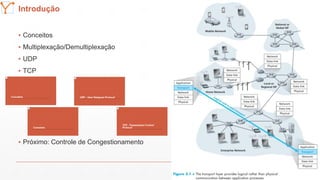

HICEEIntrodução
▪ Conceitos
▪ Multiplexação/Demultiplexação
▪ UDP
▪ TCP
▪ Próximo: Controle de Congestionamento

4. Mission Simulation Lab
HICEE
Mission Simulation Lab
HICEE
Conceitos

5. Mission Simulation Lab

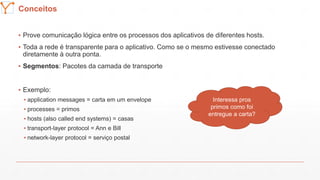

HICEEConceitos
▪ Prove comunicação lógica entre os processos dos aplicativos de diferentes hosts.
▪ Toda a rede é transparente para o aplicativo. Como se o mesmo estivesse conectado
diretamente à outra ponta.
▪ Segmentos: Pacotes da camada de transporte
▪ Exemplo:
▪ application messages = carta em um envelope
▪ processes = primos
▪ hosts (also called end systems) = casas
▪ transport-layer protocol = Ann e Bill
▪ network-layer protocol = serviço postal
Interessa pros
primos como foi
entregue a carta?

6. Mission Simulation Lab
HICEE
Mission Simulation Lab
HICEE
Conexões

7. Mission Simulation Lab

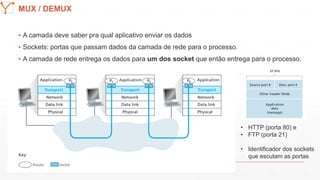

HICEEMUX / DEMUX
▪ A camada deve saber pra qual aplicativo enviar os dados
▪ Sockets: portas que passam dados da camada de rede para o processo.
▪ A camada de rede entrega os dados para um dos socket que então entrega para o processo.
• HTTP (porta 80) e
• FTP (porta 21)
• Identificador dos sockets
que escutam as portas

8. Mission Simulation Lab

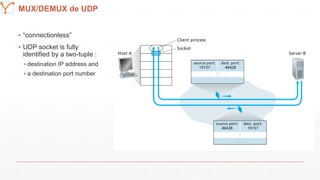

HICEEMUX/DEMUX de UDP
▪ “connectionless”
▪ UDP socket is fully
identified by a two-tuple :
▪ destination IP address and
▪ a destination port number

9. Mission Simulation Lab

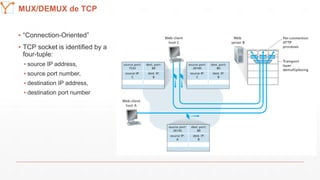

HICEEMUX/DEMUX de TCP
▪ “Connection-Oriented”
▪ TCP socket is identified by a
four-tuple:
▪ source IP address,
▪ source port number,
▪ destination IP address,
▪ destination port number

10. Mission Simulation Lab
HICEE
Mission Simulation Lab
HICEE
UDP – User Datagram Protocol

11. Mission Simulation Lab
HICEE

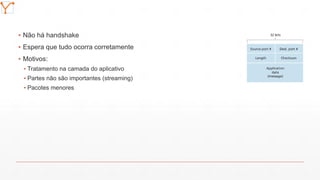

▪ Não há handshake
▪ Espera que tudo ocorra corretamente
▪ Motivos:
▪ Tratamento na camada do aplicativo
▪ Partes não são importantes (streaming)
▪ Pacotes menores

12. Mission Simulation Lab
HICEE
Mission Simulation Lab
HICEE
TCP - Transmission Control
Protocol

13. Mission Simulation Lab
HICEE

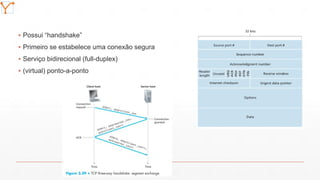

▪ Possui “handshake”
▪ Primeiro se estabelece uma conexão segura
▪ Serviço bidirecional (full-duplex)
▪ (virtual) ponto-a-ponto
