- 1. INATEL Mestrado em Telecomunicações Matéria:Tecnologias de Redes Operação do ECN na arquitetura TCP/IP Docente: Prof. Dr. José Marcos C. Brito Discente: Miguel Sílvio André Francisco Brasil-Santa Rita do Sapucai 04/06/14

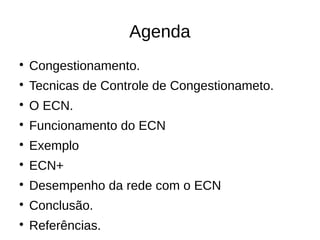

- 2. Agenda Congestionamento. Tecnicas de Controlede Congestionameto. O ECN. Funcionamento do ECN Exemplo ECN+ Desempenho da rede com o ECN Conclusão. Referências.

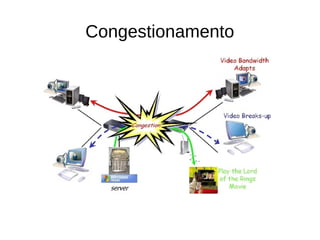

- 3.

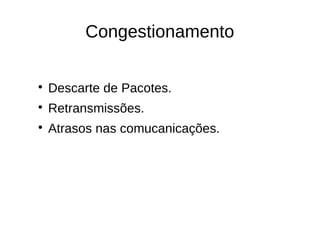

- 4. Congestionamento Descarte de Pacotes. Retransmissões. Atrasosnas comucanicações.

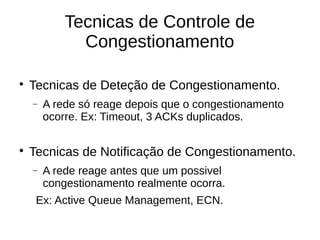

- 5. Tecnicas de Controlede Congestionamento Tecnicas de Deteção de Congestionamento. A rede só reage depois que o congestionamento ocorre. Ex: Timeout, 3 ACKs duplicados. Tecnicas de Notificação de Congestionamento. A rede reage antes que um possivel congestionamento realmente ocorra. Ex: Active Queue Management, ECN.
- 6. O ECN Explicit CongestionNotification (Notificação de congestionamento Explicito). Tecnica para evitar o congestionamento. Definido no RFC 3168, em Setembro 2001. http://tools.ietf.org/html/rfc3168
- 7.

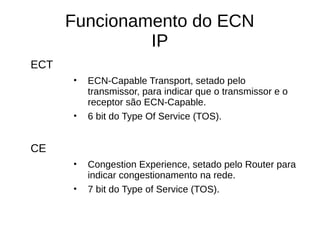

- 8. Funcionamento do ECN IP ECT •ECN-Capable Transport, setado pelo transmissor, para indicar que o transmissor e o receptor são ECN-Capable. • 6 bit do Type Of Service (TOS). CE • Congestion Experience, setado pelo Router para indicar congestionamento na rede. • 7 bit do Type of Service (TOS).

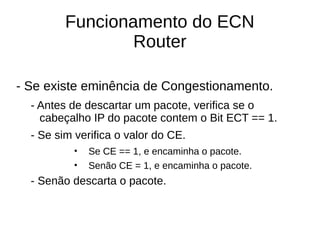

- 9. Funcionamento do ECN Router -Se existe eminência de Congestionamento. - Antes de descartar um pacote, verifica se o cabeçalho IP do pacote contem o Bit ECT == 1. - Se sim verifica o valor do CE. • Se CE == 1, e encaminha o pacote. • Senão CE = 1, e encaminha o pacote. - Senão descarta o pacote.

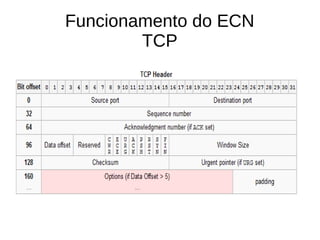

- 10.

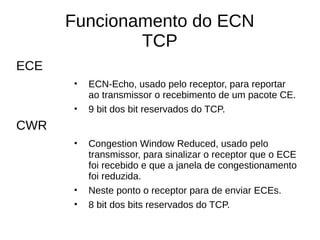

- 11. Funcionamento do ECN TCP ECE •ECN-Echo, usado pelo receptor, para reportar ao transmissor o recebimento de um pacote CE. • 9 bit dos bit reservados do TCP. CWR • Congestion Window Reduced, usado pelo transmissor, para sinalizar o receptor que o ECE foi recebido e que a janela de congestionamento foi reduzida. • Neste ponto o receptor para de enviar ECEs. • 8 bit dos bits reservados do TCP.
- 12. Funcionamento do ECN TCP Estabelecimentoda conexão: negociação do uso do ECN. 1 – SYN enviado com as flags ECE e CWR setadas.

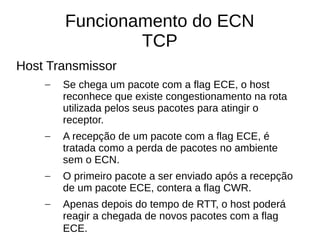

- 13. Funcionamento do ECN TCP HostTransmissor – Se chega um pacote com a flag ECE, o host reconhece que existe congestionamento na rota utilizada pelos seus pacotes para atingir o receptor. – A recepção de um pacote com a flag ECE, é tratada como a perda de pacotes no ambiente sem o ECN. – O primeiro pacote a ser enviado após a recepção de um pacote ECE, contera a flag CWR. – Apenas depois do tempo de RTT, o host poderá reagir a chegada de novos pacotes com a flag ECE.

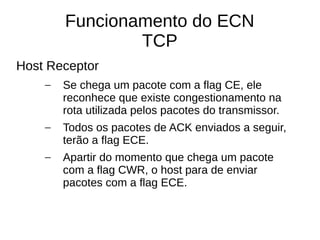

- 14. Funcionamento do ECN TCP HostReceptor – Se chega um pacote com a flag CE, ele reconhece que existe congestionamento na rota utilizada pelos pacotes do transmissor. – Todos os pacotes de ACK enviados a seguir, terão a flag ECE. – Apartir do momento que chega um pacote com a flag CWR, o host para de enviar pacotes com a flag ECE.
- 15.

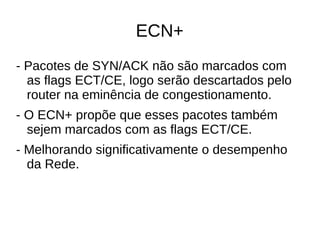

- 16. ECN+ - Pacotes deSYN/ACK não são marcados com as flags ECT/CE, logo serão descartados pelo router na eminência de congestionamento. - O ECN+ propõe que esses pacotes também sejem marcados com as flags ECT/CE. - Melhorando significativamente o desempenho da Rede.

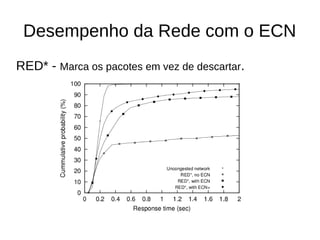

- 17. Desempenho da Redecom o ECN RED* - Marca os pacotes em vez de descartar.

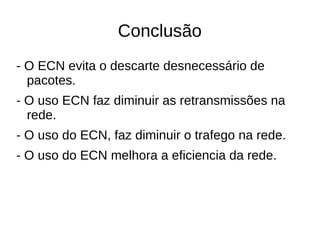

- 18. Conclusão - O ECNevita o descarte desnecessário de pacotes. - O uso ECN faz diminuir as retransmissões na rede. - O uso do ECN, faz diminuir o trafego na rede. - O uso do ECN melhora a eficiencia da rede.
- 19.
- 20.
