O documento descreve o sistema de centralização da exibição de comerciais entre diversas emissoras de TV, viabilizando a operação remota e a transferência de eventos via rede IP. O uso do software Digisend permite a geração e envio de comerciais com a mesma qualidade original, eliminando a degradação causada pela regravação. Além disso, o novo sistema propõe uma organização eficaz no armazenamento e catalogação dos eventos e comerciais, promovendo maior eficiência no processo de exibição.

1. Projeto PIO Estadual

2. Centralcasting (centralização distribuída da exibição)TV CulturaTV CoroadosTV ImagemIngest Centralizado ComerciaisTV EsplanadaTV OesteIP/MPLS CORETV ParanaenseTV CataratasTV Guairacá

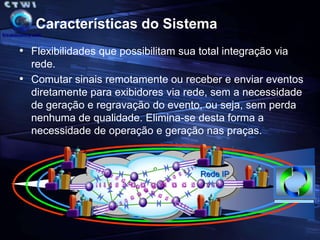

3. Características do SistemaFlexibilidades que possibilitam sua total integração via rede.

4. Comutar sinais remotamente ou receber e enviar eventos diretamente para exibidores via rede, sem a necessidade de geração e regravação do evento, ou seja, sem perda nenhuma de qualidade. Elimina-se desta forma a necessidade de operação e geração nas praças.Rede IP

5. Características do SistemaOperação remota, de uma praça poderemos controlar os exibidores de outra.

6. Possibilidade de gravação de eventos acessando diretamente o arquivo do material num Servidor de Comerciais, isto vai num futuro próximo eliminar o tráfego e a gravação através de fita e manterá sempre intacta a qualidade original do evento.Transferência do arquivo do comercial através do servidorCaptura do comercial por Blu-rayCaptura do comercial por fitas (videocassete)Exibidor Comerciais

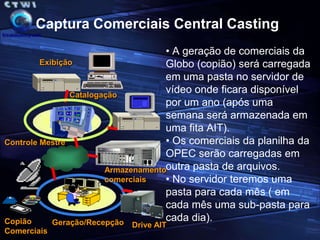

7. Captura Comerciais Central CastingA geração de comerciais da Globo (copião) será carregada em uma pasta no servidor de vídeo onde ficara disponível por um ano (após uma semana será armazenada em uma fita AIT).

8. Os comerciais da planilha da OPEC serão carregadas em outra pasta de arquivos.

9. No servidor teremos uma pasta para cada mês ( em cada mês uma sub-pasta para cada dia).ExibiçãoCatalogaçãoControleMestreArmazenamentocomerciaisCopião ComerciaisGeração/RecepçãoDrive AIT

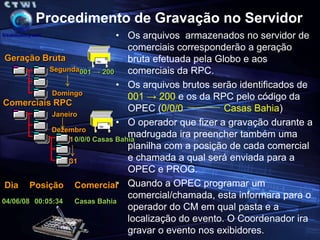

10. Procedimento de Gravação no ServidorOs arquivos armazenados no servidor de comerciais corresponderão a geração bruta efetuada pela Globo e aos comerciais da RPC.

11. Os arquivos brutos serão identificados de 001 -> 200 e os da RPC pelo código da OPEC (0/0/0 Casas Bahia)

12. O operador que fizer a gravação durante a madrugada ira preencher também uma planilha com a posição de cada comercial e chamada a qual será enviada para a OPEC e PROG.

13. Quando a OPEC programar um comercial/chamada, esta informara para o operador do CM em qual pasta e a localização do evento. O Coordenador ira gravar o evento nos exibidores.GeraçãoBrutaSegunda001 -> 200DomingoComerciais RPCJaneiroDezembro0/0/0 Casas Bahia1DiaPosiçãoComercial3104/06/0800:05:34Casas Bahia

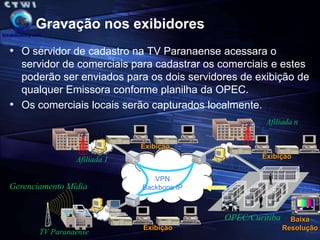

14. Gravação nos exibidoresO servidor de cadastro na TV Paranaense acessara o servidor de comerciais para cadastrar os comerciais e estes poderão ser enviados para os dois servidores de exibição de qualquer Emissora conforme planilha da OPEC.

15. Os comerciais locais serão capturados localmente.Afiliada nExibiçãoExibiçãoAfiliada 1VPNBackbone IPGerenciamento MídiaOPEC/CuritibaBaixaResoluçãoExibiçãoTV Paranaense

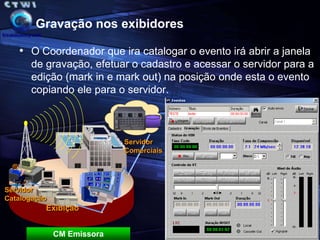

16. Gravação nos exibidoresO Coordenador que ira catalogar o evento irá abrir a janela de gravação, efetuar o cadastro e acessar o servidor para a edição (mark in e mark out) na posição onde esta o evento copiando ele para o servidor.ServidorComerciaisServidorCatalogaçãoExibiçãoCM Emissora

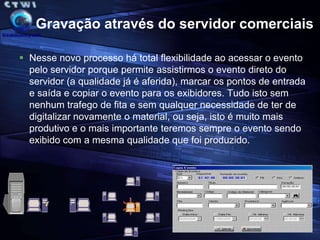

17. Gravação através do servidor comerciaisNesse novo processo há total flexibilidade ao acessar o evento pelo servidor porque permite assistirmos o evento direto do servidor (a qualidade já é aferida), marcar os pontos de entrada e saída e copiar o evento para os exibidores. Tudo isto sem nenhum trafego de fita e sem qualquer necessidade de ter de digitalizar novamente o material, ou seja, isto é muito mais produtivo e o mais importante teremos sempre o evento sendo exibido com a mesma qualidade que foi produzido.

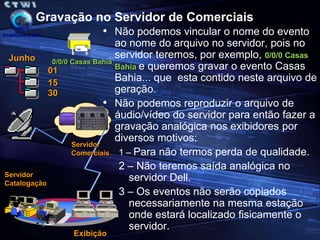

18. Gravação no Servidor de ComerciaisNão podemos vincular o nome do evento ao nome do arquivo no servidor, pois no servidor teremos, por exemplo, 0/0/0 Casas Bahia e queremos gravar o evento Casas Bahia... que esta contido neste arquivo de geração.

19. Não podemos reproduzir o arquivo de áudio/vídeo do servidor para então fazer a gravação analógica nos exibidores por diversos motivos:1 – Para não termos perda de qualidade.2 – Não teremos saída analógica no servidor Dell.3 – Os eventos não serão copiados necessariamente na mesma estação onde estará localizado fisicamente o servidor.Junho0/0/0 Casas Bahia011530ServidorComerciaisServidorCatalogaçãoExibiçãoExibição

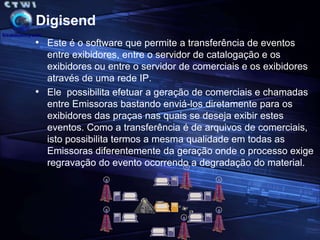

20. DigisendEste é o software que permite a transferência de eventos entre exibidores, entre o servidor de catalogação e os exibidores ou entre o servidor de comerciais e os exibidores através de uma rede IP.

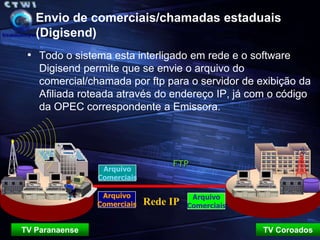

21. Ele possibilita efetuar a geração de comerciais e chamadas entre Emissoras bastando enviá-los diretamente para os exibidores das praças nas quais se deseja exibir estes eventos. Como a transferência é de arquivos de comerciais, isto possibilita termos a mesma qualidade em todas as Emissoras diferentemente da geração onde o processo exige regravação do evento ocorrendo a degradação do material.Envio de comerciais/chamadas estaduais (Digisend)Todo o sistema esta interligado em rede e o software Digisend permite que se envie o arquivo do comercial/chamada por ftp para o servidor de exibição da Afiliada roteada através do endereço IP, já com o código da OPEC correspondente a Emissora.FTPArquivoComerciaisArquivoComerciaisArquivoComerciaisRede IPTV CoroadosTV Paranaense

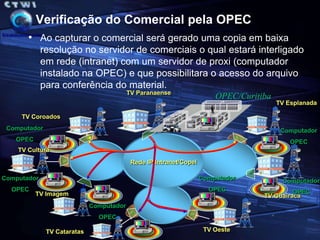

22. IPIPIPIPIPVerificação do Comercial pela OPECAo capturar o comercial será gerado uma copia em baixa resolução no servidor de comerciais o qual estará interligado em rede (intranet) com um servidor de proxi (computador instalado na OPEC) e que possibilitara o acesso do arquivo para conferência do material.TV ParanaenseTV CoroadosOPEC/CuritibaTV EsplanadaComputadorOPECComputadorOPECIPTV CulturaRede IP Intranet/CopelComputadorOPECComputadorOPECComputadorOPECTV ImagemTV GuairacáComputadorOPECTV OesteTV Cataratas

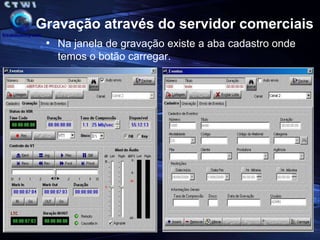

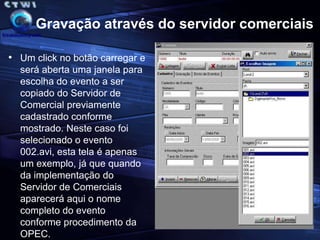

23. Gravação através do servidor comerciaisNa janela de gravação existe a aba cadastro onde temos o botão carregar. Gravação através do servidor comerciaisUm click no botão carregar e será aberta uma janela para escolha do evento a ser copiado do Servidor de Comercial previamente cadastrado conforme mostrado. Neste caso foi selecionado o evento 002.avi, esta tela é apenas um exemplo, já que quando da implementação do Servidor de Comerciais aparecerá aqui o nome completo do evento conforme procedimento da OPEC. Gravação através do servidor comerciaisEfetuada a seleção do evento na janela de gravação o sistema ira automaticamente para a aba de Edição. Na aba de Edição marcaremos os pontos de entrada e saída para o evento que estamos copiando do Servidor de Comerciais.Gravação através do servidor comerciaisDepois de marcados este pontos, o botão copy ficara habilitado conforme mostrado. Ao pressionarmos o botão copy será aberta a janela para cadastrarmos o evento no servidor de catalogação (TV Parananense e exibidores (Afiliadas), conforme mostrado abaixo.
