O documento descreve o processo de fabricação de placas planas usando prepregs termoplásticos de fibra de carbono e poliamida 6, abrangendo etapas de aquecimento, resfriamento e acabamento. Destaca a importância de não exceder a temperatura de degradação do polímero e a diferença de produção entre prepregs termofixos e termoplásticos, sendo os últimos mais rápidos. Testes laboratoriais indicam a resistência à tração de diferentes amostras do prepreg termoplástico.

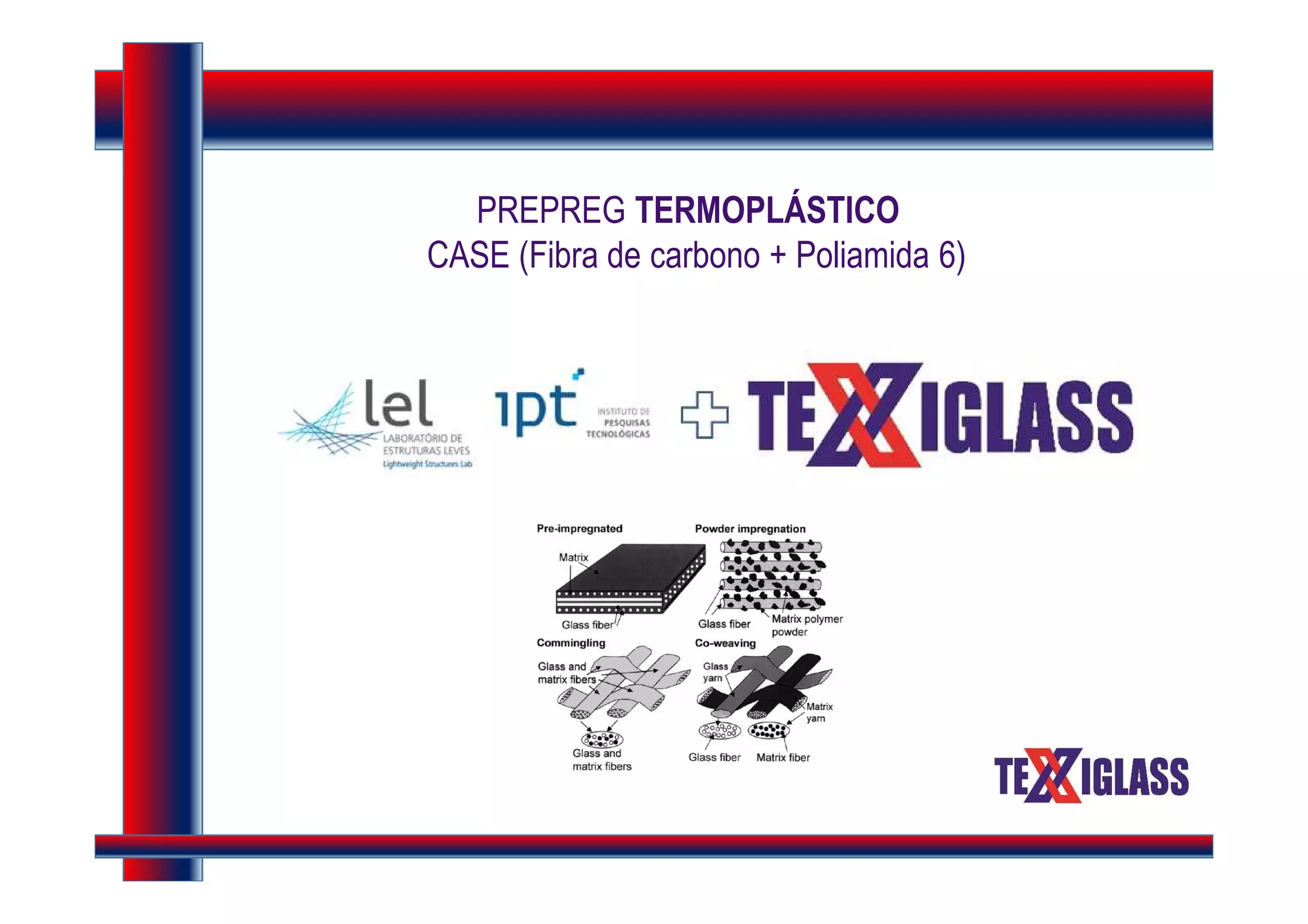

1. PREPREG TERMOPLÁSTICO
CASE (Fibra de carbono + Poliamida 6)

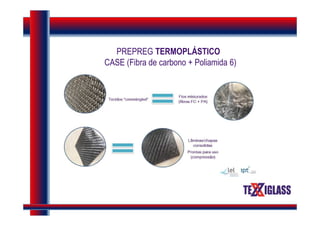

2. PREPREG TERMOPLÁSTICO
CASE (Fibra de carbono + Poliamida 6)

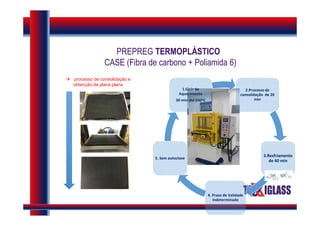

3. PREPREG TERMOPLÁSTICO
CASE (Fibra de carbono + Poliamida 6)
 processo de consolidação e
obtenção da placa plana
2.Processo de
consolidação de 20
min
3.Resfriamento
de 40 min
4. Prazo de Validade
Indeterminado
5. Sem autoclave
1.Ciclo de
Aquecimento
30 min até 240oC

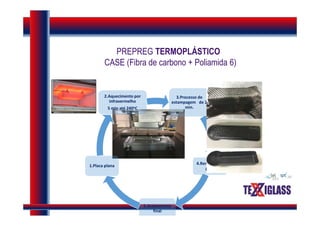

4. PREPREG TERMOPLÁSTICO
CASE (Fibra de carbono + Poliamida 6)
3.Processo de
estampagem de 2
min.
4.Remoção da
peça
5.Acabamento
final
1.Placa plana
2.Aquecimento por
infravermelho
5 min até 240oC

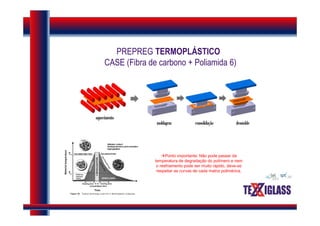

5. PREPREG TERMOPLÁSTICO
CASE (Fibra de carbono + Poliamida 6)
Ponto importante: Não pode passar da
temperatura de degradação do polímero e nem
o resfriamento pode ser muito rápido, deve-se
respeitar as curvas de cada matriz polimérica.

6. PREPREG TERMOPLÁSTICO
Testes de laboratório
 Ultrassom  Resist. à tração (ASTM D3039)
E1 σu
GPa MPa
TE-RTA-Tex-P2-1 65.98 717.80
TE-RTA-Tex-P2-2 55.93 761.81
TE-RTA-Tex-P2-3 54.30 746.63
TE-RTA-Tex-P2-4 63.66 739.19
TE-RTA-Tex-P2-5 76.31 693.05
CDP

7. PREPREG TERMOPLÁSTICO
CASE (Fibra de carbono + Poliamida 6)
Grosso modo, pode-se dizer que enquanto que com o prepreg feito a
partir de resinas termofixas pode-se fabricar algumas/poucas peças
por dia, com o prepreg termoplástico feitos a partir de preformas
pode-se fabricar uma peça menos de uma hora.
Dependendo do processamento, podem-se obter até várias peças por
hora.
Produção com
prepreg termofixo
Produção com
prepreg termoplástico

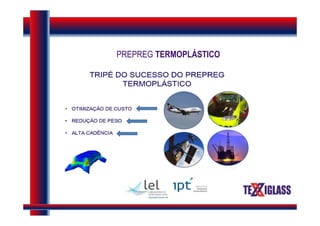

8. PREPREG TERMOPLÁSTICO

9. Obrigado!
Luís Fernando T. Barbi
