Cindy Marquez 2013

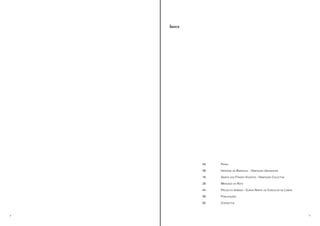

Índice

04 Perfil

08 Herdade do Barrocal - Habitação Unifamiliar

18 Quinta dos Frades Vicentes - Habitação Colectiva

28 Mercado do Rato

44 Projecto Urbano - Coroa Norte do Concelho de Lisboa

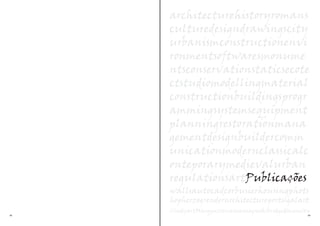

58 Publicações

62 Contactos

2 3

onteporarymedievalurban
artsregulationsrenzoPerfil
wallsautocadcorbusierhousingphots
CindyartMarquezrenaissancegreeksbridgedimension
4 5

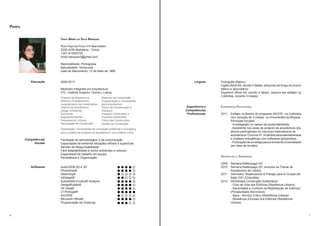

Perfil

Cindy Maria da Silva Marquez

Rua Poço do Povo nº4 Marmeleiro
2305-4236 Madalena - Tomar
+351 914553720
cindy.marquez2@gmail.com

Nacionalidade: Portuguesa
Naturalidade: Venezuela
Data de Nascimento: 12 de Maio de 1988

Educação 2006-2012 Línguas Português (Nativo)
Inglês (Nível B2, escrito e falado, adquirido ao longo do ensino
Mestrado Integrado em Arquitectura básico e secundário)
UTL: Instituto Superior Técnico, Lisboa Espanhol (Nível A2, escrito e falado, adquiro em estágio na
Colômbia, durante 3 meses)
Projecto de Arquitectura Materiais de Construção
Desenho Arquitectónico Programação e Computação
Levantamento de Construções para Arquitectura
História da Arquitectura Teoria da Conservação e Experiência e Experiência Profissional
Design Ambiental Restauro Competências
Estruturas Espaços Construídos e Profissionais 2011 Estágio no âmbito do programa IAESTE, na Colômbia
Regulamentações Impactes Ambientais com duração de 3 meses, na Universidad de Boyacá.
Planeamento Urbano Física das Construções Principais funções:
Tecnologias da Construção Gestão da Construção - Investigação no campo da sustentabilidade;
Dissertação: Ferramentas de simulação ambiental e energética - Assistente nas aulas de projecto de arquitectura dos
para a prática de projecto de arquitectura: uma análise crítica alunos participantes no concurso internacional de
arquitectura “Convive VI”, no âmbito da sustentabilidade
Competências Facilidade de aprendizagem e de comunicação e análises energéticas com softwares apropriados
Sociais Capacidade de enfrentar situações difíceis e superá-las - Publicação de um artigo para a revista da Universidade
Sentido de Responsabilidade (em fase de revisão)
Fácil adaptabilidade a novos ambientes e culturas
Capacidade de trabalho em equipa
Persistência e Organização Workshops e Seminários

2009 Semana Relâmpago IST
Softwares AutoCAD® 2D e 3D 2010 Semana Relâmpago IST (incluído na Trienal de
Photoshop® Arquitectura de Lisboa)
SketchUp® 2011 Seminario “Repensando el Paisaje para la Ciudad del
InDesign® Siglo XXI” (Colombia)
Autodesk® Ecotect® Analysis 2012 Workshops Construção Sustentável
DesignBuilder® - Ciclo de Vida dos Edifícios (Resiliência Urbana)
VE-Gaia® - Salubridade e Conforto na Reabilitação de Edifícios
LT-Portugal® (Prosperidade Renovável)
ArcGIS® - Água - Serviço Crítico (Resiliência Urbana)
Microsoft Office® - Resiliência à Escala dos Edifícios (Resiliência
Programação em AutoLisp Urbana)

6 7

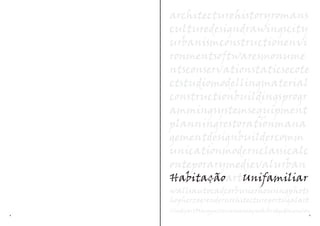

HabitaçãoartUnifamiliar
8 9

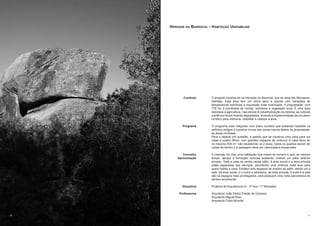

Herdade do Barrocal - Habitação Unifamiliar

Contexto O projecto localiza-se na Herdade do Barrocal, que se situa em Monsaraz,
Alentejo. Esta área tem um clima seco e quente com variações de
temperaturas extremas e exposição solar acentuada. A propriedade, com
778 ha, é polvilhada de rochas, sobreiros e vegetação local. É uma área
dedicada à agricultura, mas devido à industrialização da mesma, as culturas
e edifícios foram ficando degradados, levando à implementação de um plano
turístico para melhorar, reabilitar e vitalizar a área.

Programa O programa está integrado num plano turístico que pretende reabilitar os
edifícios antigos e construir novos nas zonas menos férteis da propriedade,
as áreas rochosas.
Para o objecto em questão, é pedido que se construa uma casa para um
casal e quatro filhos, com grandes espaços de vivência. A casa deve ter
no máximo 500 m2, não excedendo os 2 pisos, todos os quartos devem ter
casas-de-banho e a paisagem deve ser valorizada e preservada.

Conceito/ A intenção foi criar uma habitação que nasce do terreno e que, ao mesmo
Aproximação tempo, abraça a formação rochosa existente, criando um pátio exterior
privado. Toda a casa se centra nesse pátio. A área social e a área privada
estão separadas dos serviços, permitindo uma vivência mais leve para
quem habita a casa. Existem dois espaços de acesso ao pátio, sendo um a
sala, da área social, e o outro a biblioteca, da área privada. A suite e a sala
são os espaços mais privilegiados, pois possuem uma vista panorâmica do
terreno envolvente.

Disciplina Projecto de Arquitectura III - 3º Ano / 1º Semestre

Professores Arquitecto João Pedro Falcão de Campos
Arquitecto Miguel Braz
Arquitecto Filipa Mourão

10 11

B’
1

3
2 A’
B

19
A

17
4

18
Alçado 1

15
16
16
15

6

Alçado 2 Alçado 3
13

3 14

16

4

15
12

9

11
10
1
8

7

5 Alçado 4

2

1 - Garagem 6 - Biblioteca 11 - Sala de Jantar 15 - Quarto Tipo
2 - Arrecadação 7 - Hall 12 - Sala 16 - IS do Quarto Tipo
3 - Lavandaria 8 - Dispensa 13 - Quarto Independente 17 - Closet
4 - Quarto de Serviço 9 - IS Comum 14 - IS do Quarto 18 - IS da Suíte Principal
5 - Zona Técnica 10 - Cozinha Independente 19 - Suíte Principal
14 15

Corte AA’

Corte BB’

16 17

onteporarymedievalurbans
unHabitaçãoartColectiva
18 19

Habitação Colectiva - Quinta dos Frades Vicentes

Contexto A área de trabalho situa-se entre o Areeiro e as Olaias, em Lisboa, com
uma área de 33 000 m2. Esta área é caracterizada por um vale de encostas
íngremes e com uma relação privilegiada com o rio, o Parque da Bela Vista
e a avenida Afonso Costa, além da forte presença da linha dos caminhos-
de-ferro. É também uma zona rodeada por bairros problemáticos, tornando
a área um pouco perigosa.

Programa O programa baseia-se na realização de habitação colectiva e a sua relação
com a sua envolvente, como uma oportunidade de regeneração de um dos
troços da cidade.

Conceito/ O objectivo foi criar novos edifícios que respondessem às necessidades
Aproximação do vale e dos bairros envolventes, com habitação, comércio e lugares
de estada qualificados a vários níveis. A forma do conjunto a sul segue o
plano da urbanização vizinha, de modo a integrar-se na mesma, e a forma
do conjunto a norte segue a forma anterior, mas direccionado para a ilha
formada ao seu redor. Criaram-se ligações/pontes entre os 2 conjuntos de
edifícios para ligar os vários bairros e também uma ligação ao parque da Bela
Vista. Ambos os conjuntos representam o contraste entre a verticalidade e a
horizontalidade dos edifícios.

Disciplina Projecto de Arquitectura III - 3º Ano / 2º Semestre

Professores Arquitecto João Pedro Falcão de Campos
Arquitecto Miguel Braz
Arquitecto Filipa Mourão

20 21

Entrada
Garagem

Planta Tipo - Bloco Vertical - Piso 10 Planta Tipo - Bloco Horizontal - Piso -2

1 - Quarto Acesso Privado
2 - IS
3 - Cozinha Acesso Público
4 - Sala
5 - Arrumos Tipologia T3
6 - Closet
7 - Escritório Tipologia T5

Planta Tipo - Planta Esquemática
Bloco Vertical Piso Tipo Bloco Vertical

Acesso Privado

Tipologia T5

Planta Esquemática Piso Tipo - Bloco Horizontal

Planta Piso Tipo - Bloco Horizontal

Planta Piso 0
24 25

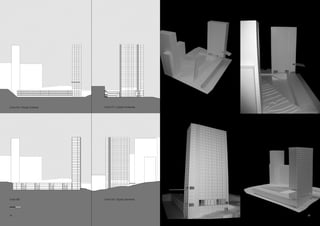

Corte AA’ | Alçado Sudeste Corte CC’ | Alçado Sudoeste

Corte BB’ Corte DD’ | Alçado Nordeste

26 27

tionsMercadoartdoruleRato
28 29

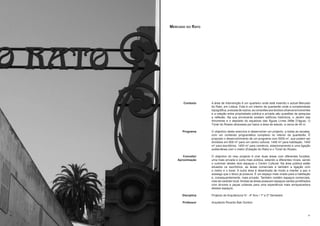

Mercado do Rato

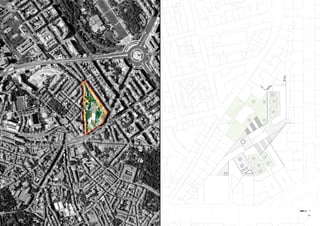

Contexto A área de intervenção é um quarteiro onde está inserido o actual Mercado
do Rato, em Lisboa. Este é um interior de quarteirão onde a complexidade
topográfica, a escala de vazios, as conexões aos tecidos urbanos envolventes
e a relação entre propriedade pública e privada são questões de pesquisa
e reflexão. Na sua envolvente existem edifícios históricos, o Jardim das
Amoreiras e o depósito do aqueduto das Águas Livres (Mãe D’água). O
Túnel do Rossio atravessa por baixo a área de estudo, a cerca de 40 m.

Programa O objectivo deste exercício é desenvolver um projecto, a todas as escalas,
com um conteúdo programático complexo no interior de quarteirão. É
proposto o desenvolvimento de um programa com 5000 m2, que podem ser
divididos em 800 m2 para um centro cultural, 1400 m2 para habitação, 1400
m2 para escritórios, 1400 m2 para comércio, estacionamento e uma ligação
subterrânea com o metro (Estação do Rato) e o Túnel do Rossio.

Conceito/ O objectivo do meu projecto é criar duas áreas com diferentes funções,
Aproximação uma mais privada e outra mais pública, estando a diferentes níveis, sendo
o culminar destes dois espaços o Centro Cultural. Na área pública estão
situados os escritórios, as áreas comerciais e também a ligação com
o metro e o túnel. A outra área é desenhada de modo a manter a paz e
sossego que o bloco já possuía. É um espaço mais virado para a habitação
e, consequentemente, mais privado. Também contém espaços comerciais,
mas de carácter local. Ambas as áreas possuem espaços verdes pontilhados
com árvores e peças urbanas para uma experiência mais enriquecedora
desses espaços.

Disciplina Projecto de Arquitectura IV - 4º Ano / 1º e 2º Semestre

Professor Arquitecto Ricardo Bak Gordon

30 31

Escritórios Supermercado Cine-Teatro Centro Cultural Salas de Aluguer Tunel Estacionamento Público Habitação Estacionamento Privado Café

Salas de Exposições

Espaços 24 Horas

Biblioteca e Videoteca

Corte AA’

Escritórios Supermercado Café Estacionamento Público Centro Cultural Entrada Habitação Entrada Estacionamento Privado Café
Estacionamento
Público

BY AN AUTODESK EDUCATIONAL PRODUCT
PRODUCED BY AN AUTODESK EDUCATIO
A’
B’

Corte BB’ 41

A

B

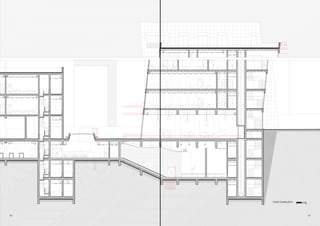

Corte Constructivo

42 43

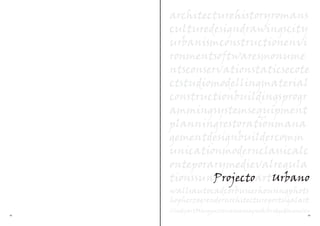

tionssunProjectoartUrbano
44 45

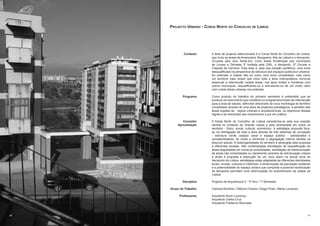

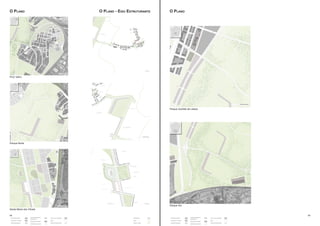

Projecto Urbano - Coroa Norte do Concelho de Lisboa

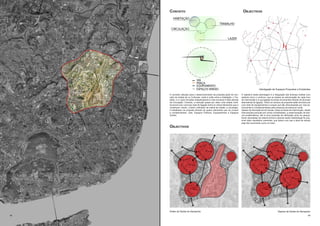

Contexto A área de projecto seleccionada é a Coroa Norte do Concelho de Lisboa,
que inclui as áreas da Ameixoeira, Musgueira, Alta de Lisboa e o Aeroporto.
Cruzada pelo eixo Norte-Sul, inclui áreas fronteiriças aos municípios
de Loures e Odivelas. É limitada pela CRIL, o Aeroporto, 2ª Circular e
Calçada de Carriche. Esta área é, pela sua posição periférica, uma zona
desqualificada na perspectiva da estrutura dos espaços públicos e urbanos.
Ao entender a cidade não só como uma zona consolidada, mas como
um território mais amplo que inclui toda a área metropolitana, torna-se
essencial a intervenção nestas áreas, nos seus limites e fronteiras com
outros municípios, requalificando-os e articulando-os de um modo claro
com outras áreas urbanas circundantes.

Programa Como produto do trabalho do primeiro semestre é pretendido que se
produza um documento que constitua um programa/conceito de intervenção
para a área de estudo, definindo directrizes da nova morfologia do território
consolidado através de uma série de projectos estratégicos, e também das
áreas sujeitas às regras urbanas e arquitectónicas, os objectivos dessas
regras e as directrizes dos mecanismos a por em prática.

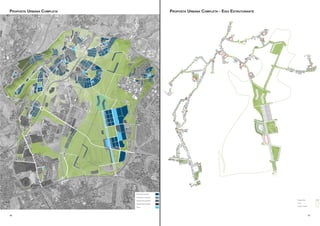

Conceito/ A franja Norte do Concelho de Lisboa caracteriza-se pela sua posição
Aproximação central no contexto da Grande Lisboa e pela diversidade em todos os
sentidos - físico, social, cultural, económico. A estratégia proposta foca-
se na interligação de toda a área através de três sistemas de circulação
- estrutura verde, espaço canal e espaço público - sobrepostos e
complementares, de modo a minimizar a segregação interna sentida na
área em estudo. A heterogeneidade do território é abrangida pela proposta
a diferentes escalas. São contempladas estratégias de requalificação de
áreas degradadas em zonas já consolidadas, estratégias de reestruturação
de áreas não consolidadas ou claramente carentes de estruturação urbana
e ainda é proposta a execução de um novo plano na actual zona do
Aeroporto de Lisboa, estratégias estas adaptadas às diferentes identidades
locais, sociais, culturais e históricas. A dinamização da população residente
e a potencialidade do espaço urbano que comporta a possível recolocação
do Aeroporto permitem uma reformulação do entendimento da cidade de
Lisboa.

Disciplina Projecto de Arquitectura V - 5º Ano / 1º Semestre

Grupo de Trabalho Clarissa Bortolon | Débora Chaves | Diogo Pires | Marta Lourenço

Professores Arquitecto Nuno Lourenço
Arquitecto Carlos Cruz
Arquitecto Frederico Moncada

46 47

Conceito Objectivos

Interligação de Espaços Propostos e Existentes

O conceito utilizado para o desenvolvimento da proposta parte do con- O objectivo desta abordagem é a integração das diversas malhas num
ceito de cidade de Le Corbusier, onde a união entre a Habitação, o Tra- sistema único e contínuo, que se baseia na estruturação de cada foco
balho, e o Lazer (funções indispensáveis à vida humana) é feita através de intervenção e a sua ligação às áreas envolventes através de diversas
da Circulação. Contudo, a intenção passa por obter uma cidade multi- alternativas de ligação. Todos os núcleos da proposta estão servidos por
funcional com uma boa rede de ligação entre os vários elementos que a uma rede de equipamentos e praças que são atravessadas por vias es-
constituem. Assim, o factor unificador da malha da cidade, a circulação, truturantes e complementadas pela presença da estrutura verde.
é trabalhado na proposta através de quatro elementos que se cruzam Apesar da discrepância de escala, todas as áreas de intervenção, desde
e complementam: Vias, Espaços Públicos, Equipamentos e Espaços intervenções pontuais em zonas consolidadas, a reestruturação de bair-
Verdes. ros problemáticos, até à nova proposta de edificação junto ao parque,
foram abordadas da mesma forma e através desta metodologia foi pos-
sível obter resultados coerentes, que fazem com que a área de estudo
seja lida novamente como um todo.
Objectivos

Antes da Saída do Aeroporto Depois da Saída do Aeroporto
48 49

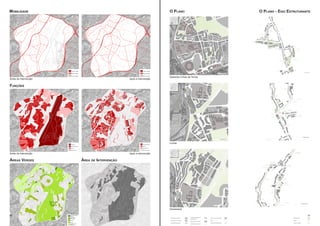

Mobilidade O Plano O Plano - Eixo Estruturante

Alameda Linhas de Torres
Antes da intervenção Após a intervenção

Funções

Lumiar

Antes da intervenção Após a intervenção

Áreas Verdes Área de Intervenção

Ameixoeira

50 51

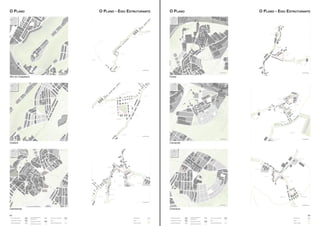

O Plano O Plano - Eixo Estruturante O Plano O Plano - Eixo Estruturante

Alto do Chapeleiro Fetais

Grafanil Camarate

Galinheiras Charneca

52 53

O Plano O Plano - Eixo Estruturante O Plano

Prior Velho

Parque Sul/Alta de Lisboa

Parque Norte

Parque Sul
Santa Maria dos Olivais

54 55

Proposta Urbana Completa Proposta Urbana Completa - Eixo Estruturante

56 57

regulationsartPublicações
58 59

Dissertação de Mestrado 1 2

MARQUEZ, Cindy M. S. – Ferramentas de Simulação Ambiental e Energética para a Prática de Projecto
de arquitectura: Uma Análise Crítica e Comparativa (dissertação para a obtenção do grau de Mestre em
Arquitetura) Lisboa: IST, 2012

3
Resumo

Hoje, mais do que nunca, é exigido aos arquitetos uma abordagem cada vez mais focalizada no desempenho
sustentável das edificações. Assim, é necessário que este pensamento seja incutido desde o início do ato
de projetar. Neste âmbito, surgem programas informáticos (softwares) de simulação ambiental e energética
de apoio ao projeto que permitem ao respetivo autor simular o desempenho do edifício, possibilitando uma
maior otimização do mesmo. No entanto, esses softwares apresentam alguns prós e contras, que permitem 1 - Interface do software Autodesk Ecotect Analysis 2 - Análise Lumínica de uma sala do Pavilhão 3 - Análise Energéticas do Pavilhão
uma análise do projeto mais ou menos real.
1 2
Análises comparativas neste campo são pouco frequentes e, quando existem, têm uma linguagem muito
técnica, raramente tendo em conta o tipo de utilizador. Deste modo, o objetivo principal desta dissertação é
fazer uma análise crítica e comparativa de vários softwares de simulação ambiental e energética tendo em
conta a ótica do arquiteto. A interpretação dos resultados obtidos permite a recomendação dos softwares
mais adequados à prática arquitetónica que visa o desempenho sustentável.

Esta análise, qualitativa e quantitativa, será posta em prática através de um caso de estudo, o Pavilhão
de Engenharia Civil do Instituto Superior Técnico, que será a base de comparação dos vários softwares:
Autodesk Ecotect Analysis, DesignBuilder, eQUEST, LT-Portugal e VE-Gaia.

3

Orientador

Professor Manuel Correia Guedes
Arquitecto, M. Phill, Ph.D. (U. Cambridge)
1 - Interface do software VE-Gaia 2 - Análise Lumínica de uma sala do Pavilhão 3 - Análise Energéticas do Pavilhão

1 2

3 4

Maquete de Inserção do Pavilhão de Civil do IST Vista Sul do Pavilhão de Civil do IST 1 - Interface do software DeisgnBuilder 2 - Análise Lumínica de uma sala do Pavilhão 3 e 4 - Análises Energéticas do Pavilhão

60 61

tionsrulesartsunContactos
cindy.marquez2@gmail.comgreeks(+351)914553720

Portfolio Cindy Marquez 2013

Mais conteúdo relacionado

Semelhante a Portfolio Cindy Marquez 2013

Portfolio Cindy Marquez 2013
