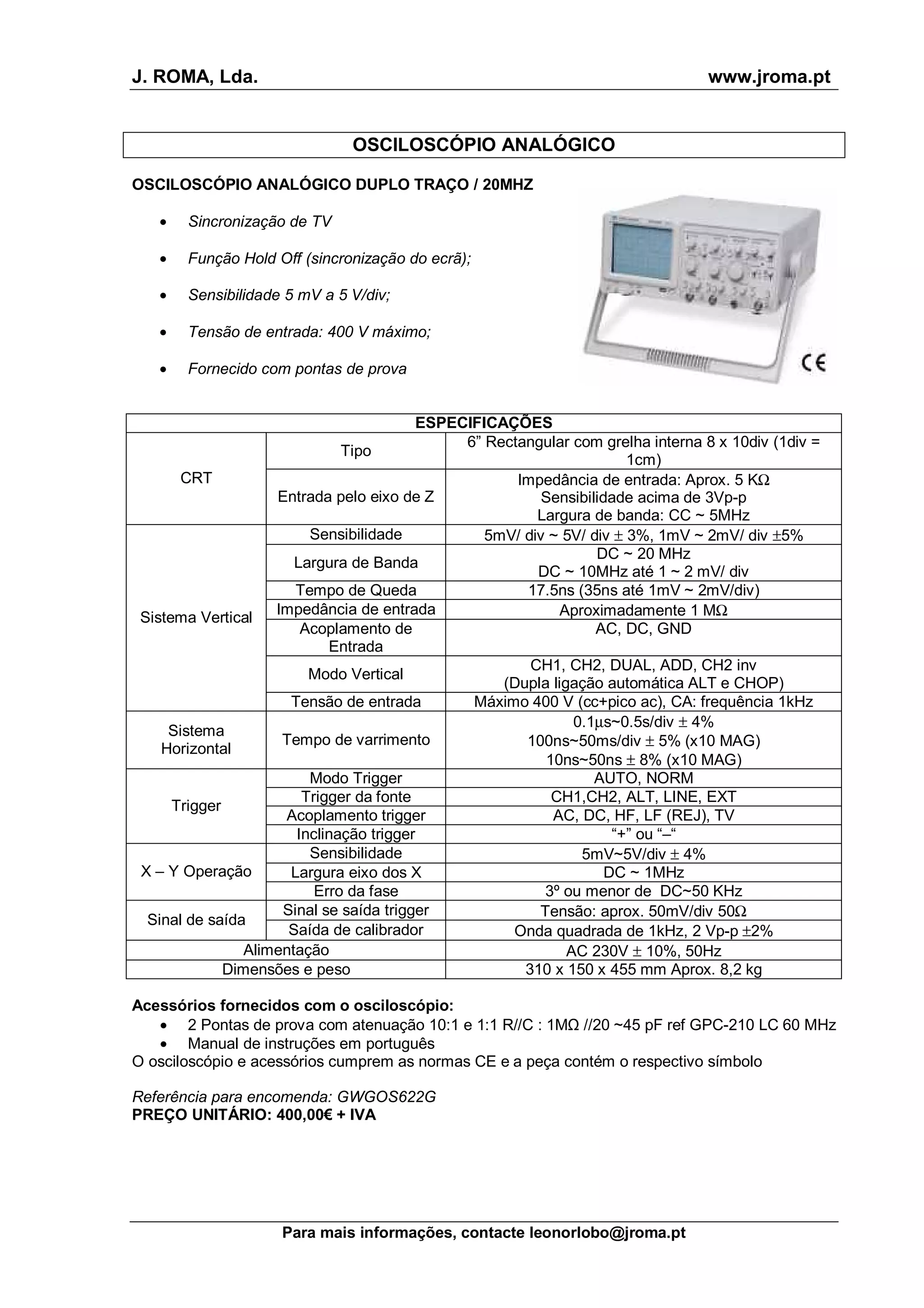

1. J. ROMA, Lda. www.jroma.pt
Para mais informações, contacte leonorlobo@jroma.pt
OSCILOSCÓPIO ANALÓGICO
OSCILOSCÓPIO ANALÓGICO DUPLO TRAÇO / 20MHZ
• Sincronização de TV
• Função Hold Off (sincronização do ecrã);
• Sensibilidade 5 mV a 5 V/div;
• Tensão de entrada: 400 V máximo;
• Fornecido com pontas de prova
ESPECIFICAÇÕES
Tipo
6” Rectangular com grelha interna 8 x 10div (1div =
1cm)
CRT
Entrada pelo eixo de Z
Impedância de entrada: Aprox. 5 KΩ
Sensibilidade acima de 3Vp-p
Largura de banda: CC ~ 5MHz
Sensibilidade 5mV/ div ~ 5V/ div ± 3%, 1mV ~ 2mV/ div ±5%
Largura de Banda
DC ~ 20 MHz
DC ~ 10MHz até 1 ~ 2 mV/ div
Tempo de Queda 17.5ns (35ns até 1mV ~ 2mV/div)
Impedância de entrada Aproximadamente 1 MΩ
Acoplamento de
Entrada
AC, DC, GND
Modo Vertical
CH1, CH2, DUAL, ADD, CH2 inv
(Dupla ligação automática ALT e CHOP)
Sistema Vertical
Tensão de entrada Máximo 400 V (cc+pico ac), CA: frequência 1kHz
Sistema
Horizontal
Tempo de varrimento
0.1µs~0.5s/div ± 4%
100ns~50ms/div ± 5% (x10 MAG)
10ns~50ns ± 8% (x10 MAG)
Modo Trigger AUTO, NORM
Trigger da fonte CH1,CH2, ALT, LINE, EXT
Acoplamento trigger AC, DC, HF, LF (REJ), TV
Trigger
Inclinação trigger “+” ou “–“
Sensibilidade 5mV~5V/div ± 4%
Largura eixo dos X DC ~ 1MHzX – Y Operação
Erro da fase 3º ou menor de DC~50 KHz
Sinal se saída trigger Tensão: aprox. 50mV/div 50Ω
Sinal de saída
Saída de calibrador Onda quadrada de 1kHz, 2 Vp-p ±2%
Alimentação AC 230V ± 10%, 50Hz
Dimensões e peso 310 x 150 x 455 mm Aprox. 8,2 kg
Acessórios fornecidos com o osciloscópio:
• 2 Pontas de prova com atenuação 10:1 e 1:1 R//C : 1M //20 ~45 pF ref GPC-210 LC 60 MHz
• Manual de instruções em português
O osciloscópio e acessórios cumprem as normas CE e a peça contém o respectivo símbolo
Referência para encomenda: GWGOS622G
PREÇO UNITÁRIO: 400,00€ + IVA

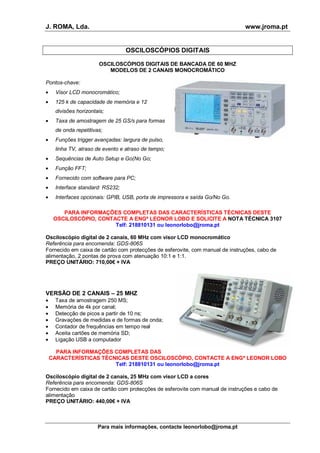

2. J. ROMA, Lda. www.jroma.pt
Para mais informações, contacte leonorlobo@jroma.pt
OSCILOSCÓPIOS DIGITAIS
OSCILOSCÓPIOS DIGITAIS DE BANCADA DE 60 MHZ
MODELOS DE 2 CANAIS MONOCROMÁTICO
Pontos-chave:
• Visor LCD monocromático;
• 125 k de capacidade de memória e 12
divisões horizontais;
• Taxa de amostragem de 25 GS/s para formas
de onda repetitivas;
• Funções trigger avançadas: largura de pulso,
linha TV, atraso de evento e atraso de tempo;
• Sequências de Auto Setup e Go(No Go;
• Função FFT;
• Fornecido com software para PC;
• Interface standard: RS232;
• Interfaces opcionais: GPIB, USB, porta de impressora e saída Go/No Go.
PARA INFORMAÇÕES COMPLETAS DAS CARACTERÍSTICAS TÉCNICAS DESTE
OSCILOSCÓPIO, CONTACTE A ENGª LEONOR LOBO E SOLICITE A NOTA TÉCNICA 3107
Telf: 218810131 ou leonorlobo@jroma.pt
Osciloscópio digital de 2 canais, 60 MHz com visor LCD monocromático
Referência para encomenda: GDS-806S
Fornecido em caixa de cartão com protecções de esferovite, com manual de instruções, cabo de
alimentação, 2 pontas de prova com atenuação 10:1 e 1:1.
PREÇO UNITÁRIO: 710,00€ + IVA
VERSÃO DE 2 CANAIS – 25 MHZ
• Taxa de amostragem 250 MS;
• Memória de 4k por canal;
• Detecção de picos a partir de 10 ns;
• Gravações de medidas e de formas de onda;
• Contador de frequências em tempo real
• Aceita cartões de memória SD;
• Ligação USB a computador
PARA INFORMAÇÕES COMPLETAS DAS
CARACTERÍSTICAS TÉCNICAS DESTE OSCILOSCÓPIO, CONTACTE A ENGª LEONOR LOBO
Telf: 218810131 ou leonorlobo@jroma.pt
Osciloscópio digital de 2 canais, 25 MHz com visor LCD a cores
Referência para encomenda: GDS-806S
Fornecido em caixa de cartão com protecções de esferovite com manual de instruções e cabo de
alimentação
PREÇO UNITÁRIO: 440,00€ + IVA

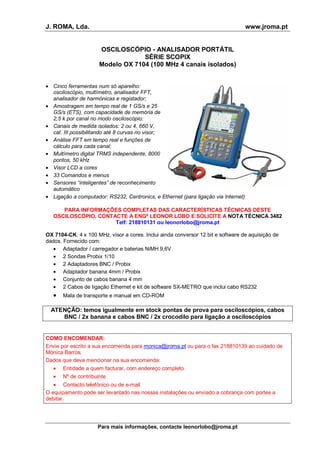

3. J. ROMA, Lda. www.jroma.pt
Para mais informações, contacte leonorlobo@jroma.pt
OSCILOSCÓPIO - ANALISADOR PORTÁTIL
SÉRIE SCOPIX
Modelo OX 7104 (100 MHz 4 canais isolados)
• Cinco ferramentas num só aparelho:
osciloscópio, multímetro, analisador FFT,
analisador de harmónicas e registador;
• Amostragem em tempo real de 1 GS/s e 25
GS/s (ETS), com capacidade de memória de
2,5 k por canal no modo osciloscópio;
• Canais de medida isolados: 2 ou 4, 660 V,
cat. III possibilitando até 8 curvas no visor;
• Análise FFT em tempo real e funções de
cálculo para cada canal;
• Multímetro digital TRMS independente, 8000
pontos, 50 kHz
• Visor LCD a cores
• 33 Comandos e menus
• Sensores “inteligentes” de reconhecimento
automático
• Ligação a computador: RS232, Centronics, e Ethernet (para ligação via Internet)
PARA INFORMAÇÕES COMPLETAS DAS CARACTERÍSTICAS TÉCNICAS DESTE
OSCILOSCÓPIO, CONTACTE A ENGª LEONOR LOBO E SOLICITE A NOTA TÉCNICA 3482
Telf: 218810131 ou leonorlobo@jroma.pt
OX 7104-CK, 4 x 100 MHz, visor a cores. Inclui ainda conversor 12 bit e software de aquisição de
dados. Fornecido com:
• Adaptador / carregador e baterias NiMH 9,6V
• 2 Sondas Probix 1/10
• 2 Adaptadores BNC / Probix
• Adaptador banana 4mm / Probix
• Conjunto de cabos banana 4 mm
• 2 Cabos de ligação Ethernet e kit de software SX-METRO que inclui cabo RS232
• Mala de transporte e manual em CD-ROM
ATENÇÃO: temos igualmente em stock pontas de prova para osciloscópios, cabos
BNC / 2x banana e cabos BNC / 2x crocodilo para ligação a osciloscópios
COMO ENCOMENDAR:
Envie por escrito a sua encomenda para monica@jroma.pt ou para o fax 218810139 ao cuidado de
Mónica Barros.
Dados que deve mencionar na sua encomenda:
• Entidade a quem facturar, com endereço completo
• Nº de contribuinte
• Contacto telefónico ou de e-mail
O equipamento pode ser levantado nas nossas instalações ou enviado a cobrança com portes a
debitar.
