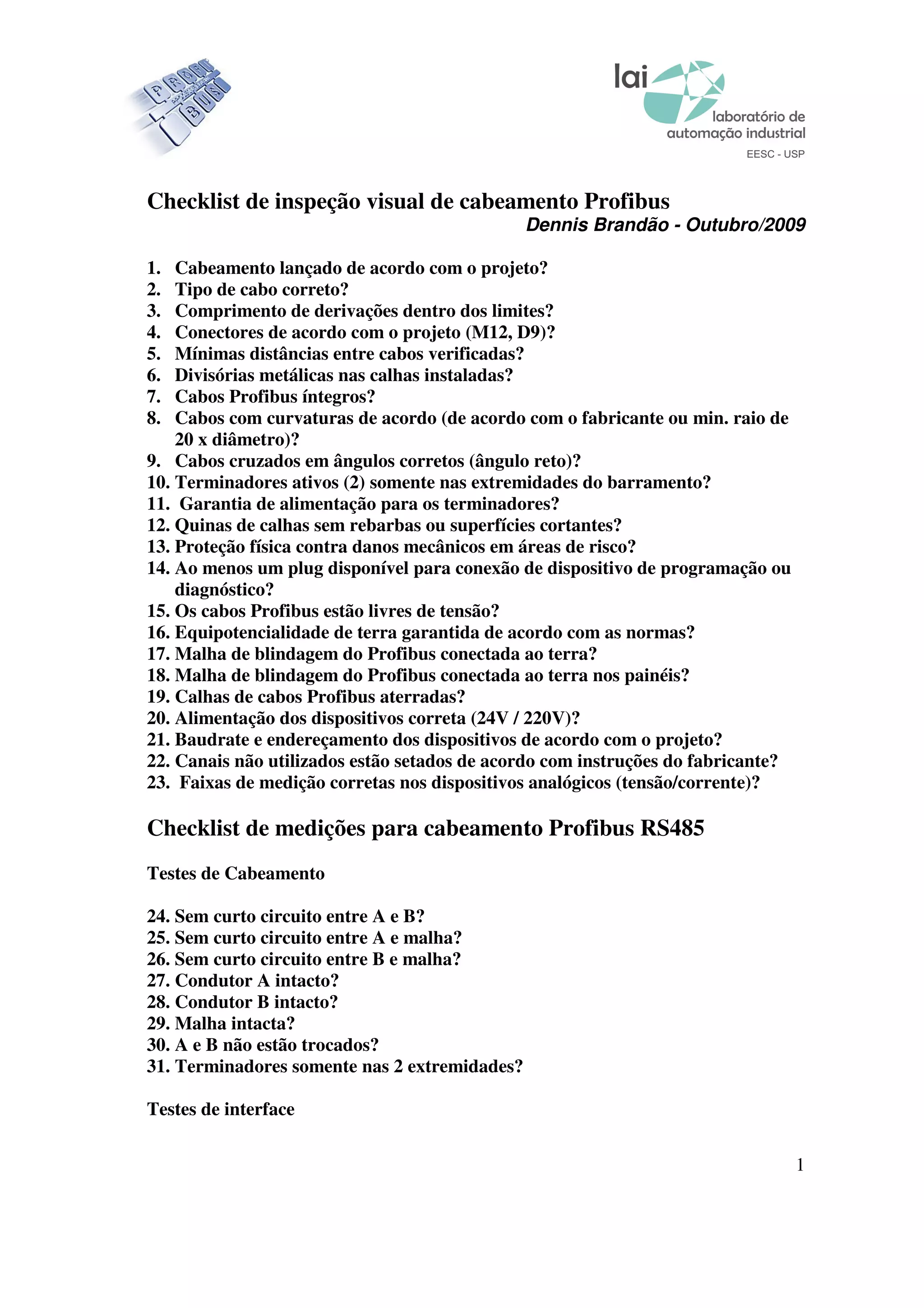

Checklist de inspeção visual de cabeamento Profibus
Dennis Brandão - Outubro/2009
1. Cabeamento lançado de acordo com o projeto?
2. Tipo de cabo correto?
3. Comprimento de derivações dentro dos limites?
4. Conectores de acordo com o projeto (M12, D9)?
5. Mínimas distâncias entre cabos verificadas?
6. Divisórias metálicas nas calhas instaladas?
7. Cabos Profibus íntegros?
8. Cabos com curvaturas de acordo (de acordo com o fabricante ou min. raio de
20 x diâmetro)?
9. Cabos cruzados em ângulos corretos (ângulo reto)?
10. Terminadores ativos (2) somente nas extremidades do barramento?
11. Garantia de alimentação para os terminadores?
12. Quinas de calhas sem rebarbas ou superfícies cortantes?
13. Proteção física contra danos mecânicos em áreas de risco?
14. Ao menos um plug disponível para conexão de dispositivo de programação ou
diagnóstico?
15. Os cabos Profibus estão livres de tensão?
16. Equipotencialidade de terra garantida de acordo com as normas?
17. Malha de blindagem do Profibus conectada ao terra?
18. Malha de blindagem do Profibus conectada ao terra nos painéis?
19. Calhas de cabos Profibus aterradas?
20. Alimentação dos dispositivos correta (24V / 220V)?
21. Baudrate e endereçamento dos dispositivos de acordo com o projeto?
22. Canais não utilizados estão setados de acordo com instruções do fabricante?
23. Faixas de medição corretas nos dispositivos analógicos (tensão/corrente)?
Checklist de medições para cabeamento Profibus RS485
Testes de Cabeamento
24. Sem curto circuito entre A e B?
25. Sem curto circuito entre A e malha?
26. Sem curto circuito entre B e malha?
27. Condutor A intacto?
28. Condutor B intacto?
29. Malha intacta?
30. A e B não estão trocados?
31. Terminadores somente nas 2 extremidades?
Testes de interface

2. 2

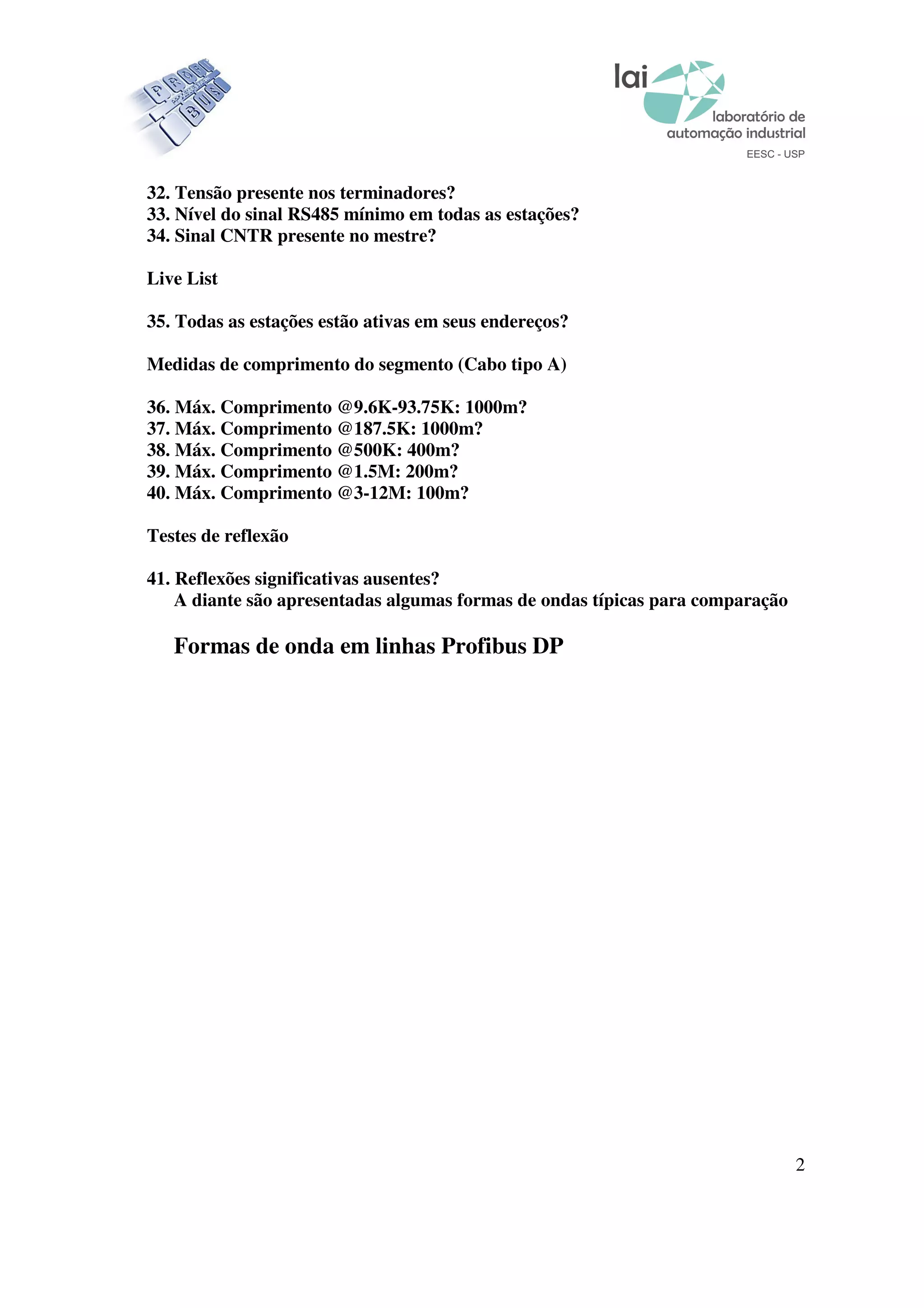

32. Tensão presente nos terminadores?
33. Nível do sinal RS485 mínimo em todas as estações?
34. Sinal CNTR presente no mestre?
Live List
35. Todas as estações estão ativas em seus endereços?
Medidas de comprimento do segmento (Cabo tipo A)
36. Máx. Comprimento @9.6K-93.75K: 1000m?
37. Máx. Comprimento @187.5K: 1000m?
38. Máx. Comprimento @500K: 400m?
39. Máx. Comprimento @1.5M: 200m?
40. Máx. Comprimento @3-12M: 100m?
Testes de reflexão
41. Reflexões significativas ausentes?

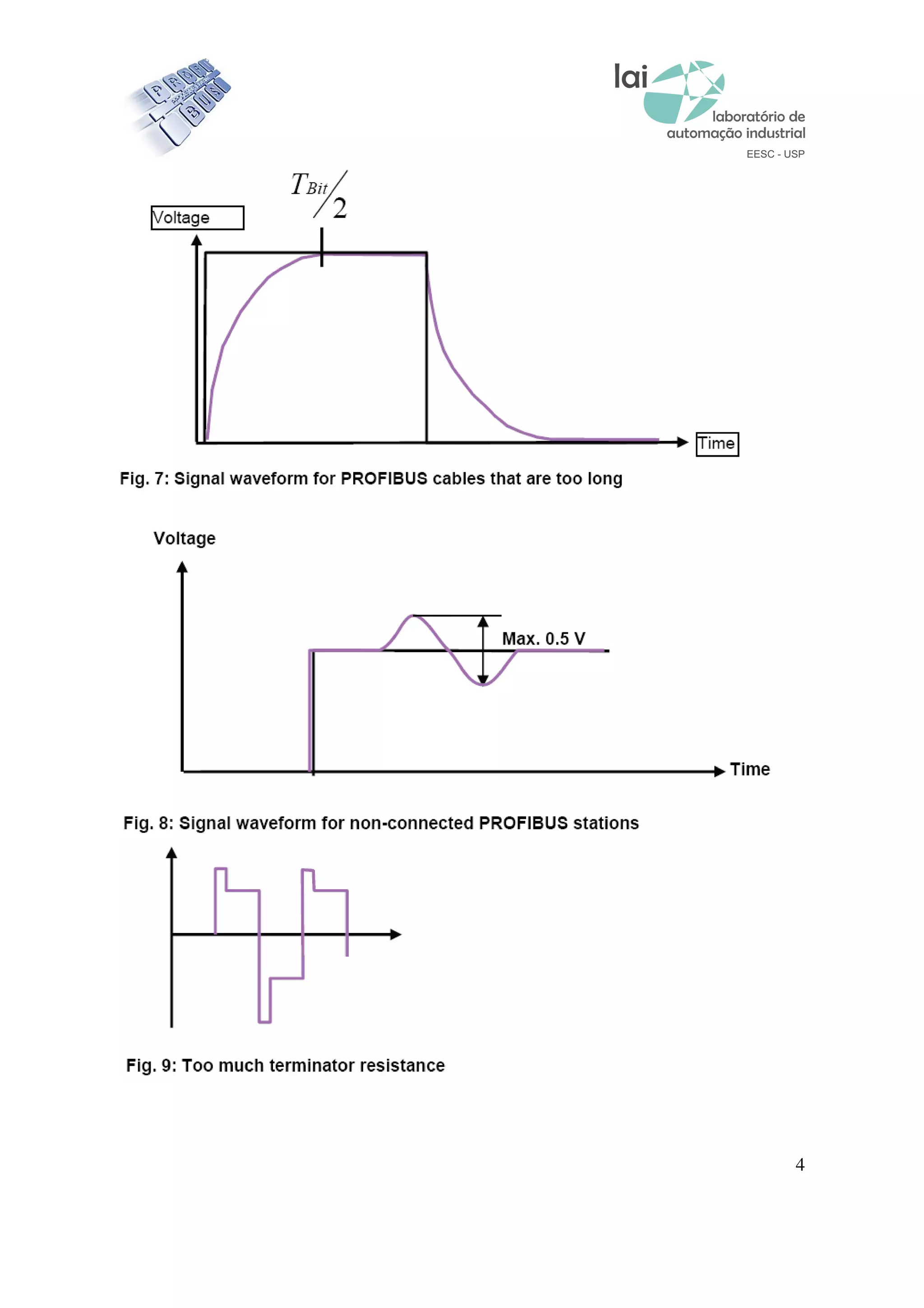

A diante são apresentadas algumas formas de ondas típicas para comparação

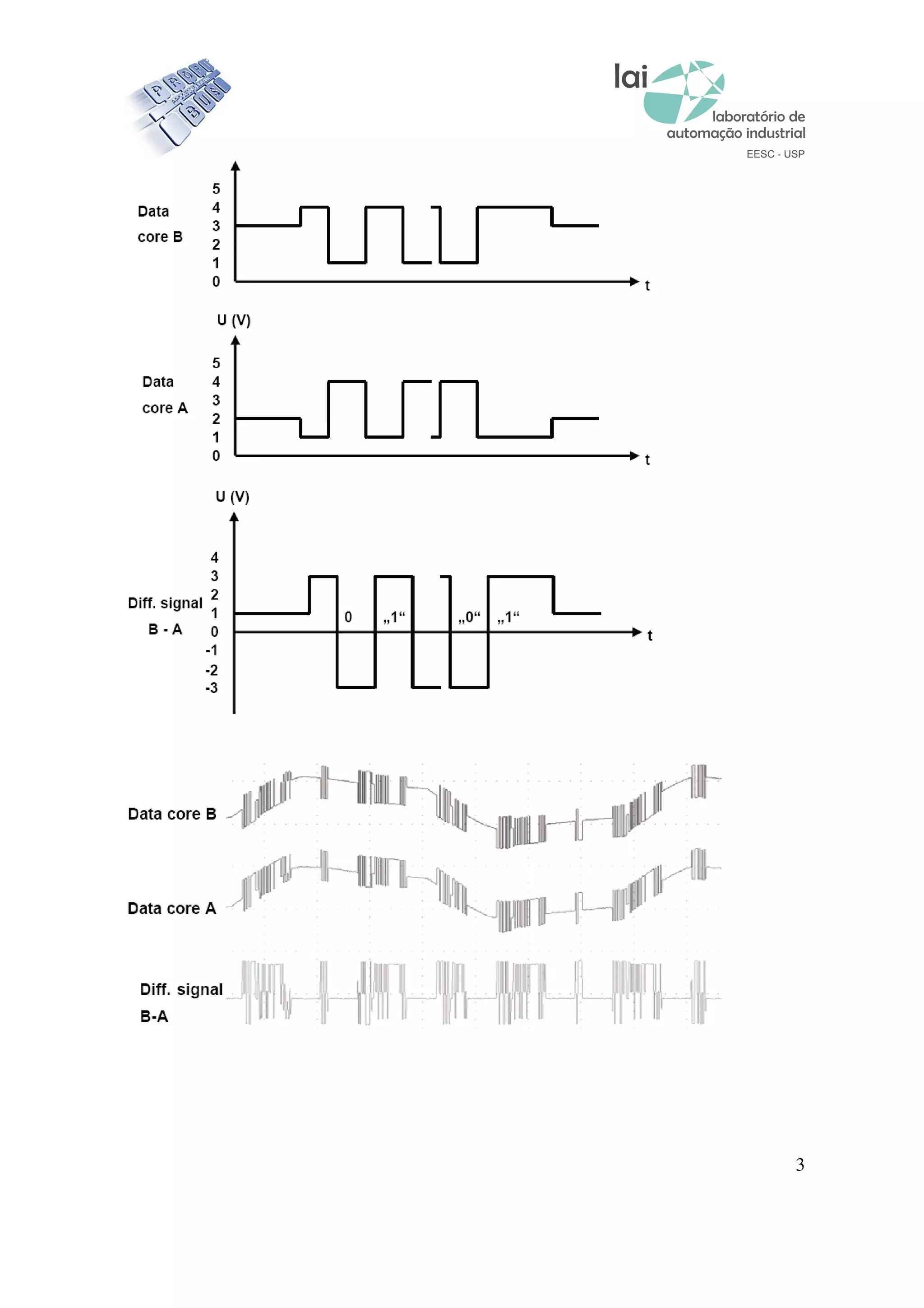

Formas de onda em linhas Profibus DP

3. 3

4. 4

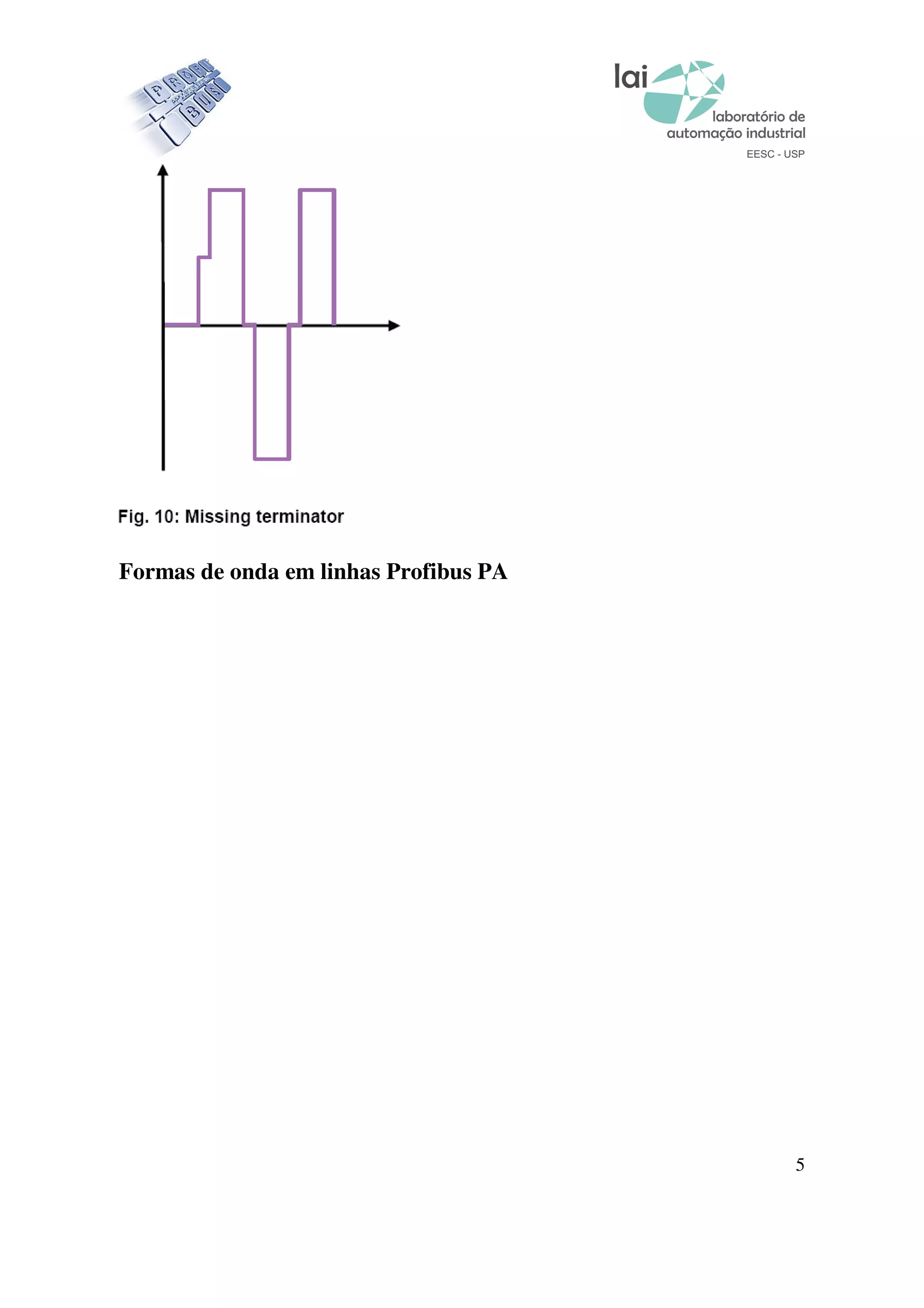

5. 5

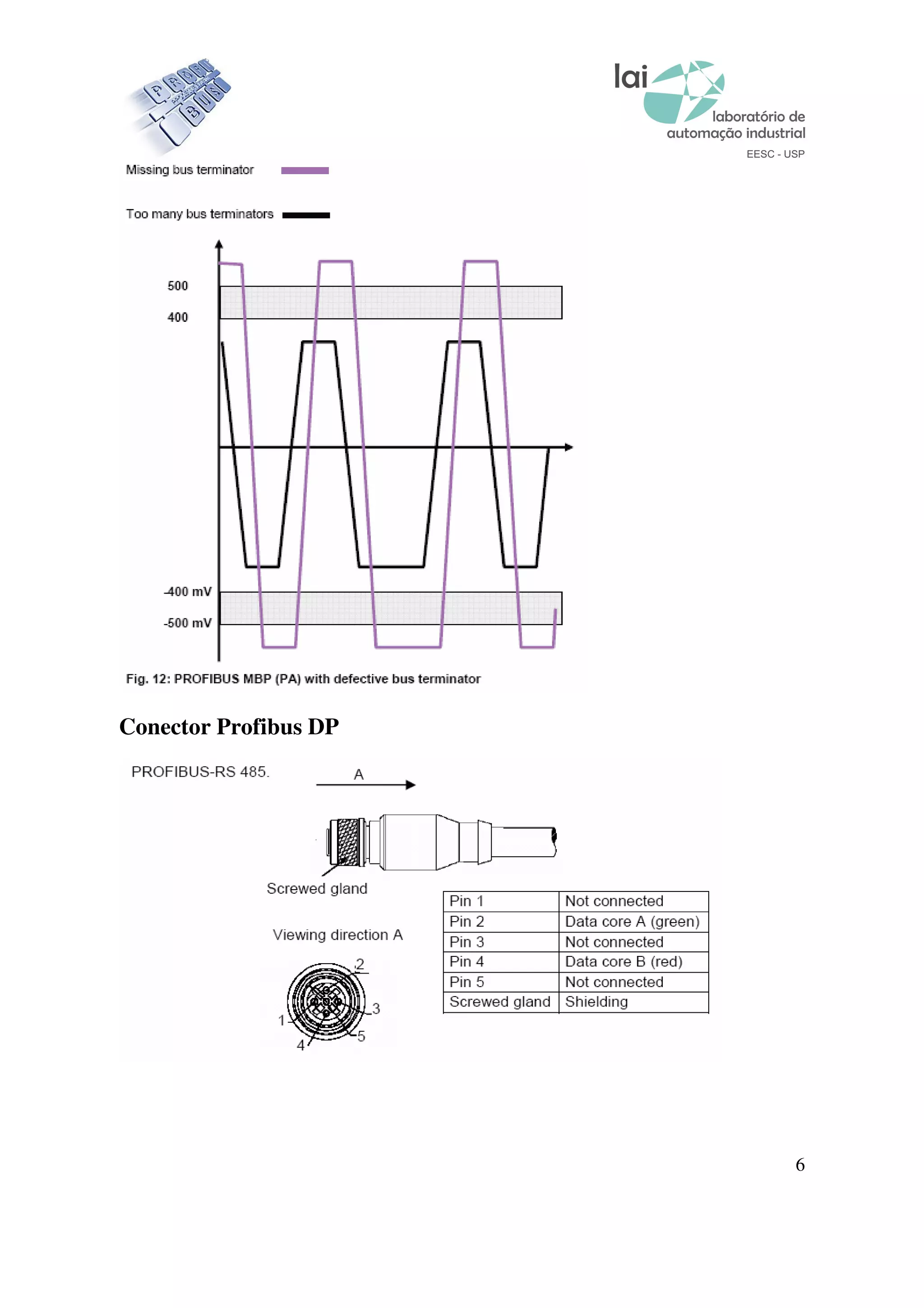

Formas de onda em linhas Profibus PA

6. 6

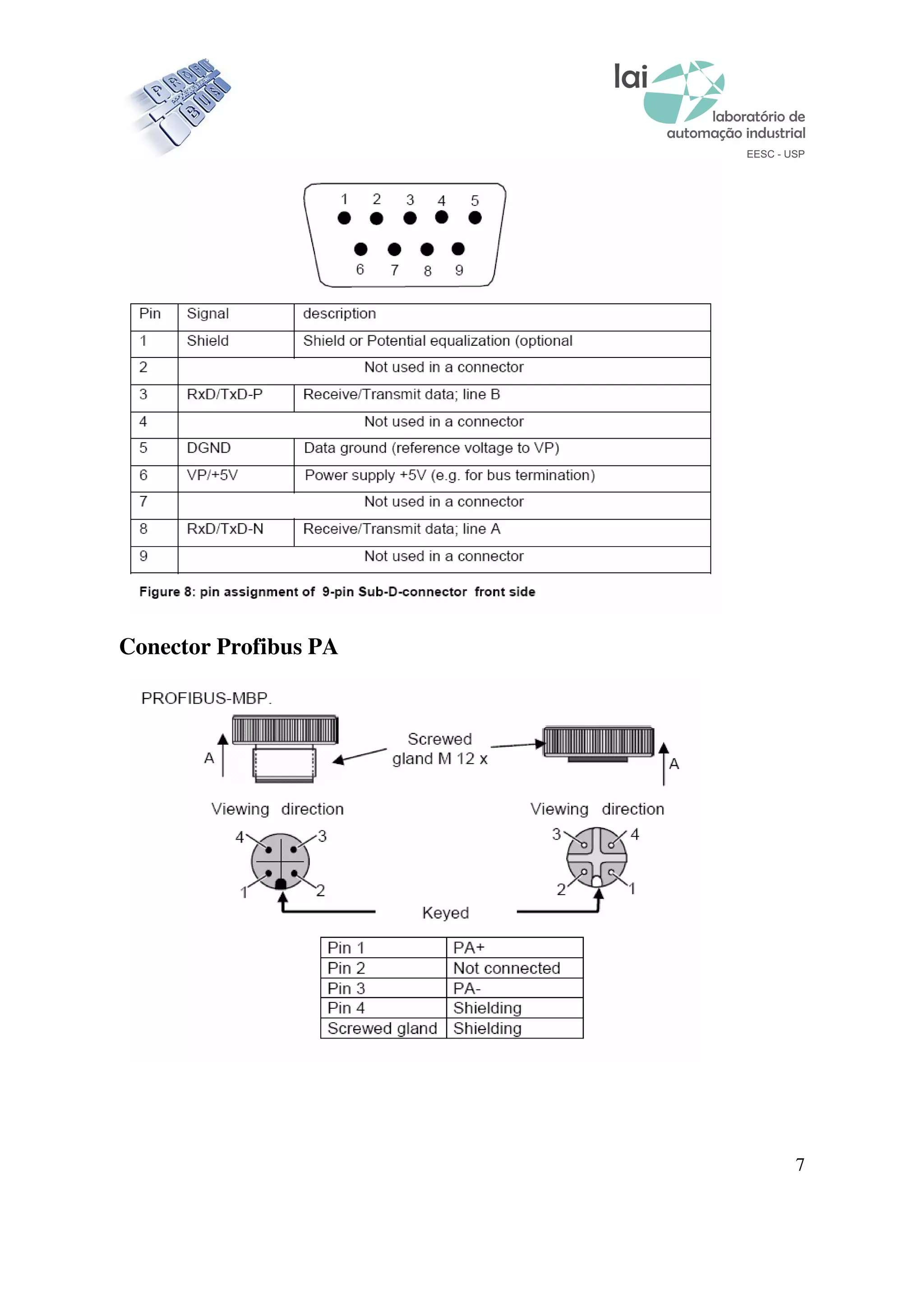

Conector Profibus DP

7. 7
Conector Profibus PA
