1. Educação Tecnológica
ANO LETIVO 2013 / 2014
Operadores em movimento
6º Ano

2. Vídeos
Projetos
Demonstrações

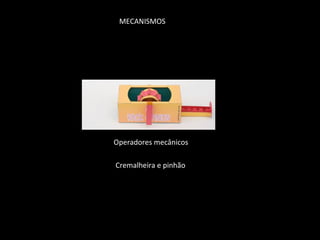

3. MECANISMOS
Operadores mecânicos
Cremalheira e pinhão

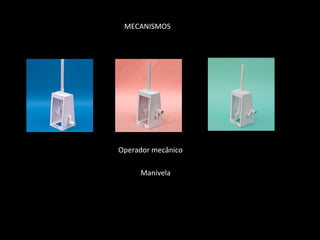

4. MECANISMOS
Operador mecânico
Manivela

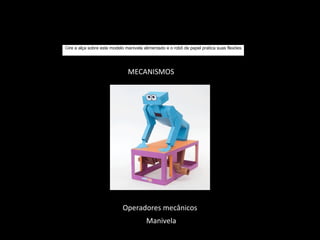

5. Gire a alça sobre este modelo manivela alimentado e o robô de papel pratica suas flexões.
MECANISMOS
Operadores mecânicos
Manivela

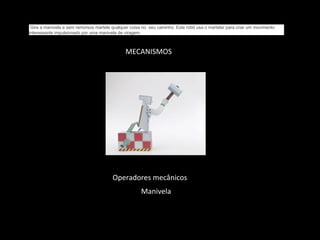

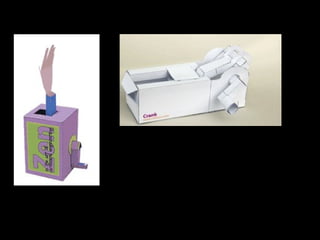

6. Gire a manivela e sem remorsos martele qualquer coisa no seu caminho. Este robô usa o martelar para criar um movimento
interessante impulsionado por uma manivela de viragem.
MECANISMOS
Operadores mecânicos
Manivela

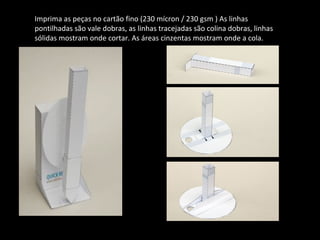

8. Imprima as peças no cartão fino (230 mícron / 230 gsm ) As linhas
pontilhadas são vale dobras, as linhas tracejadas são colina dobras, linhas
sólidas mostram onde cortar. As áreas cinzentas mostram onde a cola.

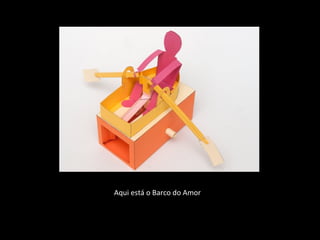

11. Aqui está o Barco do Amor

12. Este é o barco do amor que pode ser construído para o dia dos
namorados. Levará um chocolate na bagagem para oferecer à
pessoa amada.
Vistas de alguns detalhes da construção
Ligações flexíveis simples
ligar os remos para o topo
da haste de empurrar. Os
remos então
simplesmente descansar
em um par de rowlocks em
forma de "V".

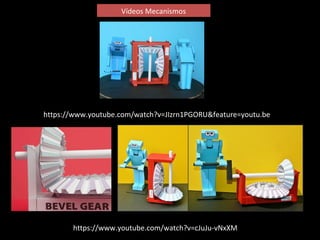

13. Vídeos Mecanismos
https://www.youtube.com/watch?v=JIzrn1PGORU&feature=youtu.be
https://www.youtube.com/watch?v=cJuJu-vNxXM

14. A cremalheira (régua dentada) move-se em linha reta
Movimento circular em retilíneo ou vice-versa
Rodas dentadas
Movimento reciproco ou alternado
Movimento circular em alternado (vai e vem)
Movimento oscilatório
A ventoinha move-se em círculo
Uma roda transmite movimento à outra,
através de uma correia.
Movimento circular em reciproco.
Sistema de biela-manivela (com a biela como mandante)
ANEXOS MECANISMOS

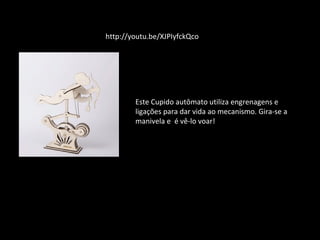

15. http://youtu.be/XJPIyfckQco
Este Cupido autômato utiliza engrenagens e
ligações para dar vida ao mecanismo. Gira-se a
manivela e é vê-lo voar!

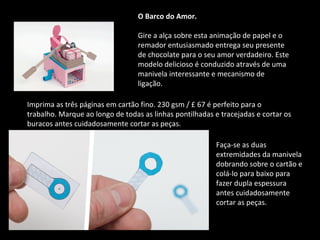

16. O Barco do Amor.
Gire a alça sobre esta animação de papel e o
remador entusiasmado entrega seu presente
de chocolate para o seu amor verdadeiro. Este
modelo delicioso é conduzido através de uma
manivela interessante e mecanismo de
ligação.
Imprima as três páginas em cartão fino. 230 gsm / £ 67 é perfeito para o
trabalho. Marque ao longo de todas as linhas pontilhadas e tracejadas e cortar os
buracos antes cuidadosamente cortar as peças.
Faça-se as duas
extremidades da manivela
dobrando sobre o cartão e
colá-lo para baixo para
fazer dupla espessura
antes cuidadosamente
cortar as peças.

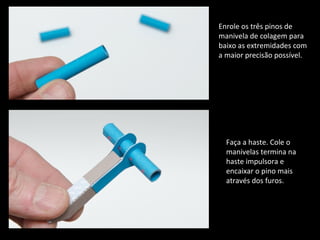

17. Enrole os três pinos de
manivela de colagem para
baixo as extremidades com
a maior precisão possível.
Faça a haste. Cole o
manivelas termina na
haste impulsora e
encaixar o pino mais
através dos furos.

18. Monte as duas peças
de manivela.
Cole as peças de
manivela para o pino
central alinhando-se
com a maior precisão
possível, uns com os
outros.
Cole os outros dois pinos
no lugar.

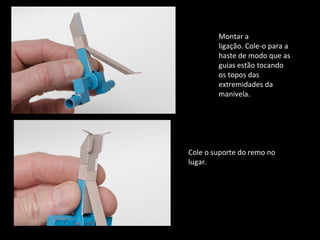

19. Montar a
ligação. Cole-o para a
haste de modo que as
guias estão tocando
os topos das
extremidades da
manivela.
Cole o suporte do remo no
lugar.

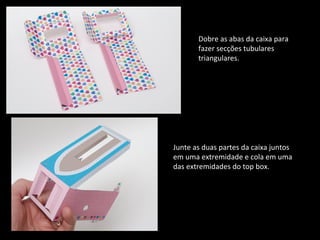

20. Dobre as abas da caixa para
fazer secções tubulares
triangulares.
Junte as duas partes da caixa juntos
em uma extremidade e cola em uma
das extremidades do top box.

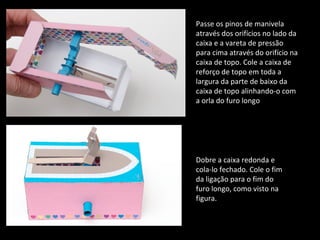

21. Passe os pinos de manivela
através dos orifícios no lado da
caixa e a vareta de pressão
para cima através do orifício na
caixa de topo. Cole a caixa de
reforço de topo em toda a
largura da parte de baixo da
caixa de topo alinhando-o com
a orla do furo longo
Dobre a caixa redonda e
cola-lo fechado. Cole o fim
da ligação para o fim do
furo longo, como visto na
figura.

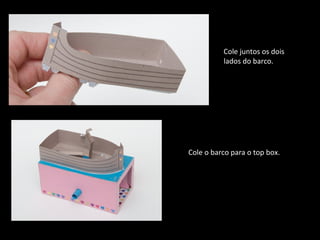

22. Cole juntos os dois
lados do barco.
Cole o barco para o top box.

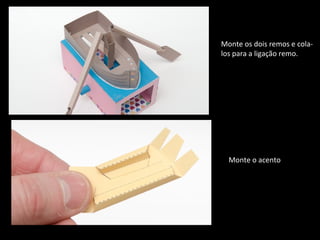

23. Monte os dois remos e cola-los
para a ligação remo.
Monte o acento

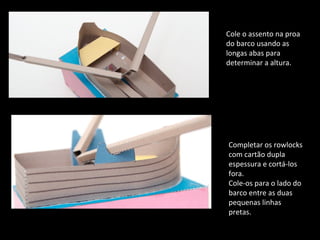

24. Cole o assento na proa
do barco usando as
longas abas para
determinar a altura.
Completar os rowlocks
com cartão dupla
espessura e cortá-los
fora.
Cole-os para o lado do
barco entre as duas
pequenas linhas
pretas.

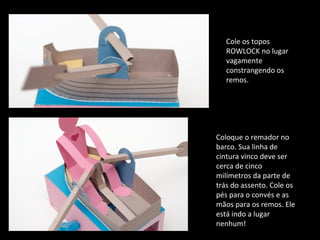

25. Cole os topos
ROWLOCK no lugar
vagamente
constrangendo os
remos.
Coloque o remador no
barco. Sua linha de
cintura vinco deve ser
cerca de cinco
milímetros da parte de
trás do assento. Cole os
pés para o convés e as
mãos para os remos. Ele
está indo a lugar
nenhum!

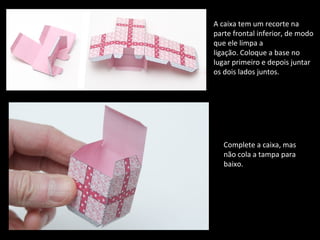

26. A caixa tem um recorte na
parte frontal inferior, de modo
que ele limpa a
ligação. Coloque a base no
lugar primeiro e depois juntar
os dois lados juntos.
Complete a caixa, mas
não cola a tampa para
baixo.

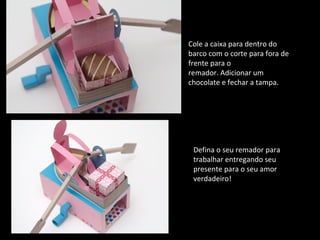

27. Cole a caixa para dentro do
barco com o corte para fora de
frente para o
remador. Adicionar um
chocolate e fechar a tampa.
Defina o seu remador para
trabalhar entregando seu
presente para o seu amor
verdadeiro!
