1. DXC Proprietary and Confidential
April 4, 2017
MQTT: Message
Queuing Telemetry
Transport (IoT)
Norberto Enomoto
Integration / SOA Architect
norberto.enomto@dxc.com
04/04/2017

2. April 4, 2017 2DXC Proprietary and Confidential

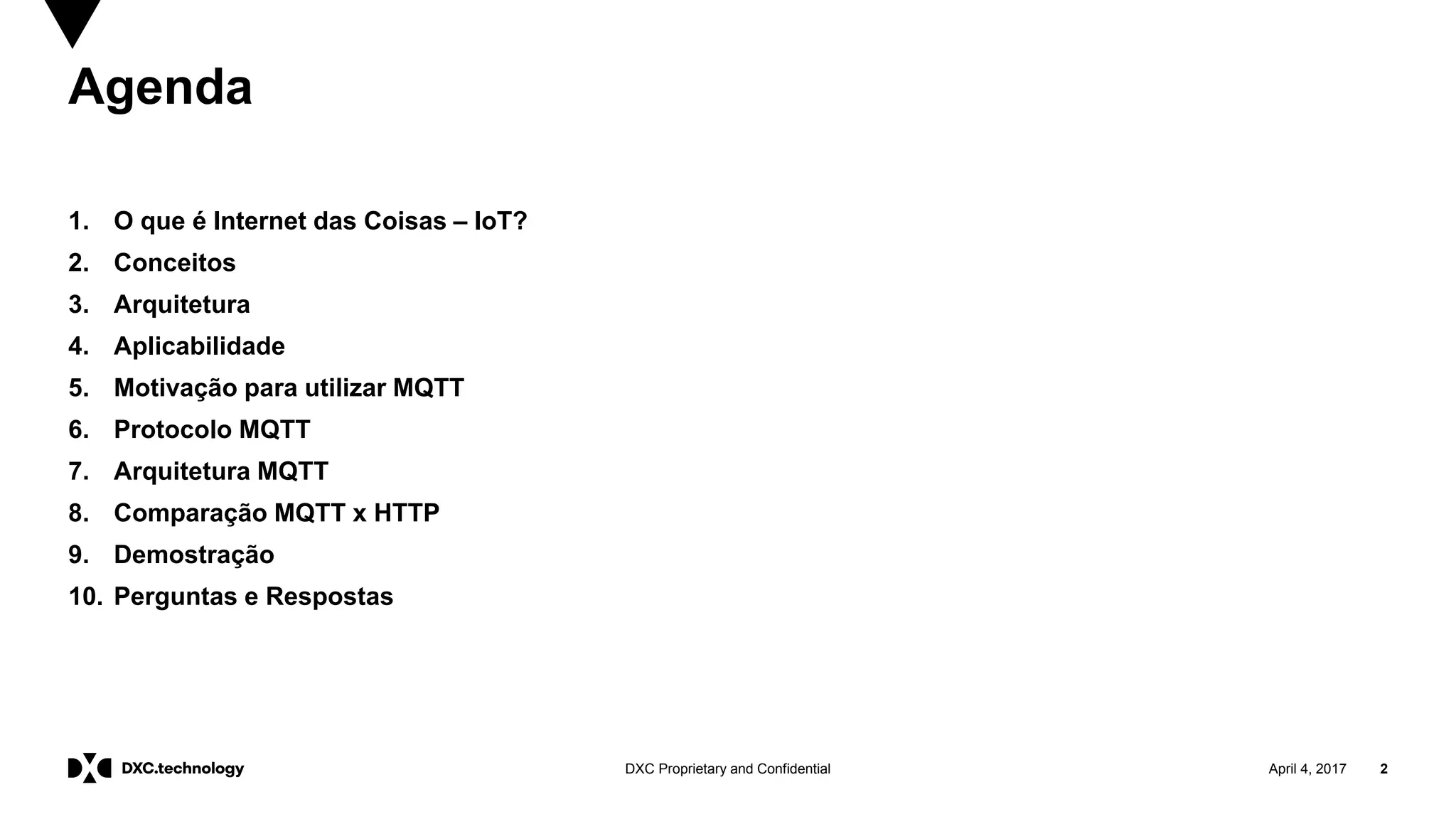

Agenda
1. O que é Internet das Coisas – IoT?
2. Conceitos
3. Arquitetura
4. Aplicabilidade
5. Motivação para utilizar MQTT
6. Protocolo MQTT
7. Arquitetura MQTT
8. Comparação MQTT x HTTP
9. Demostração
10. Perguntas e Respostas

3. DXC Proprietary and Confidential April 4, 2017

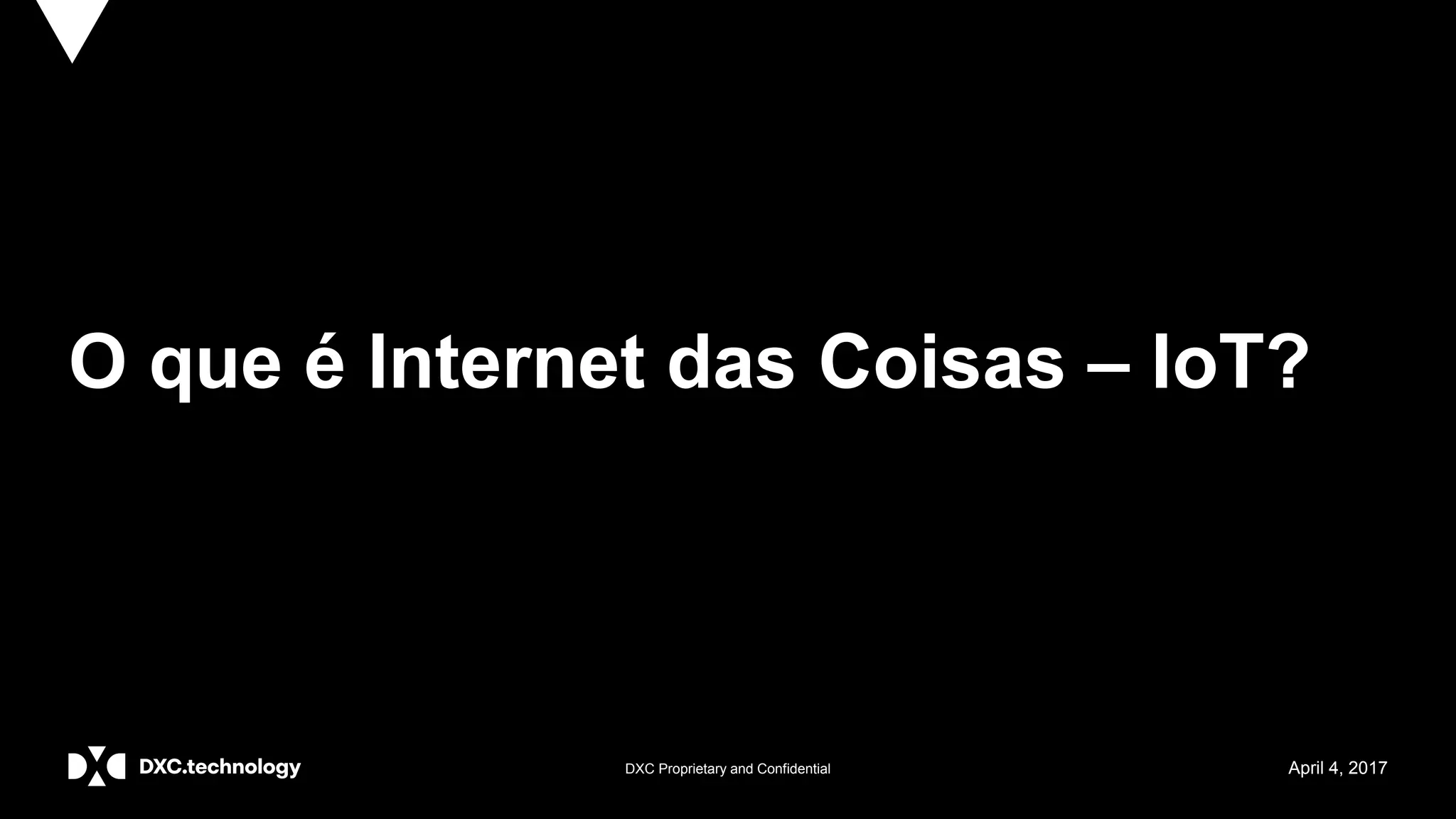

O que é Internet das Coisas – IoT?

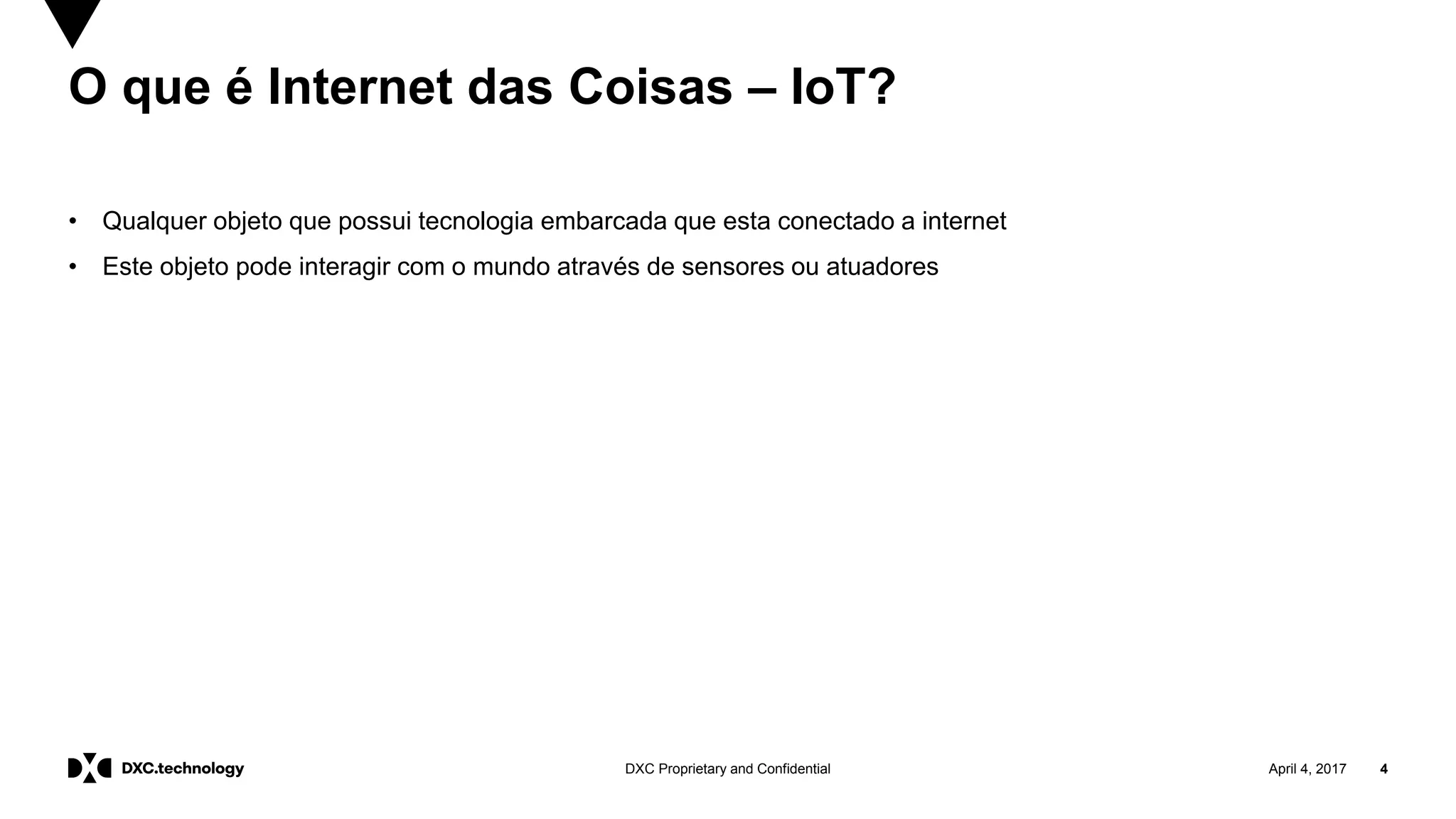

4. April 4, 2017 4DXC Proprietary and Confidential
O que é Internet das Coisas – IoT?
• Qualquer objeto que possui tecnologia embarcada que esta conectado a internet
• Este objeto pode interagir com o mundo através de sensores ou atuadores

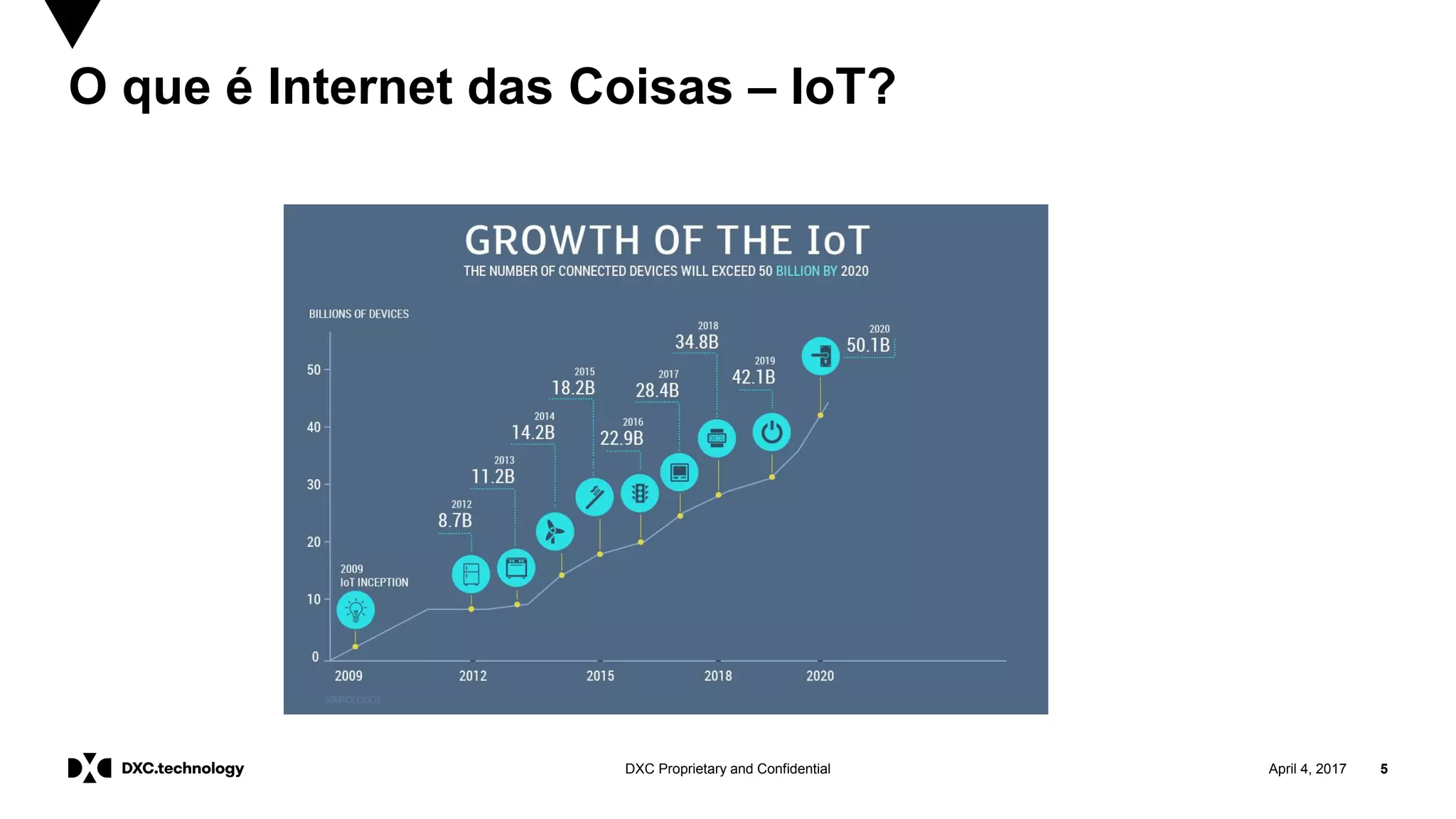

5. April 4, 2017 5DXC Proprietary and Confidential
O que é Internet das Coisas – IoT?

6. April 4, 2017 8DXC Proprietary and Confidential

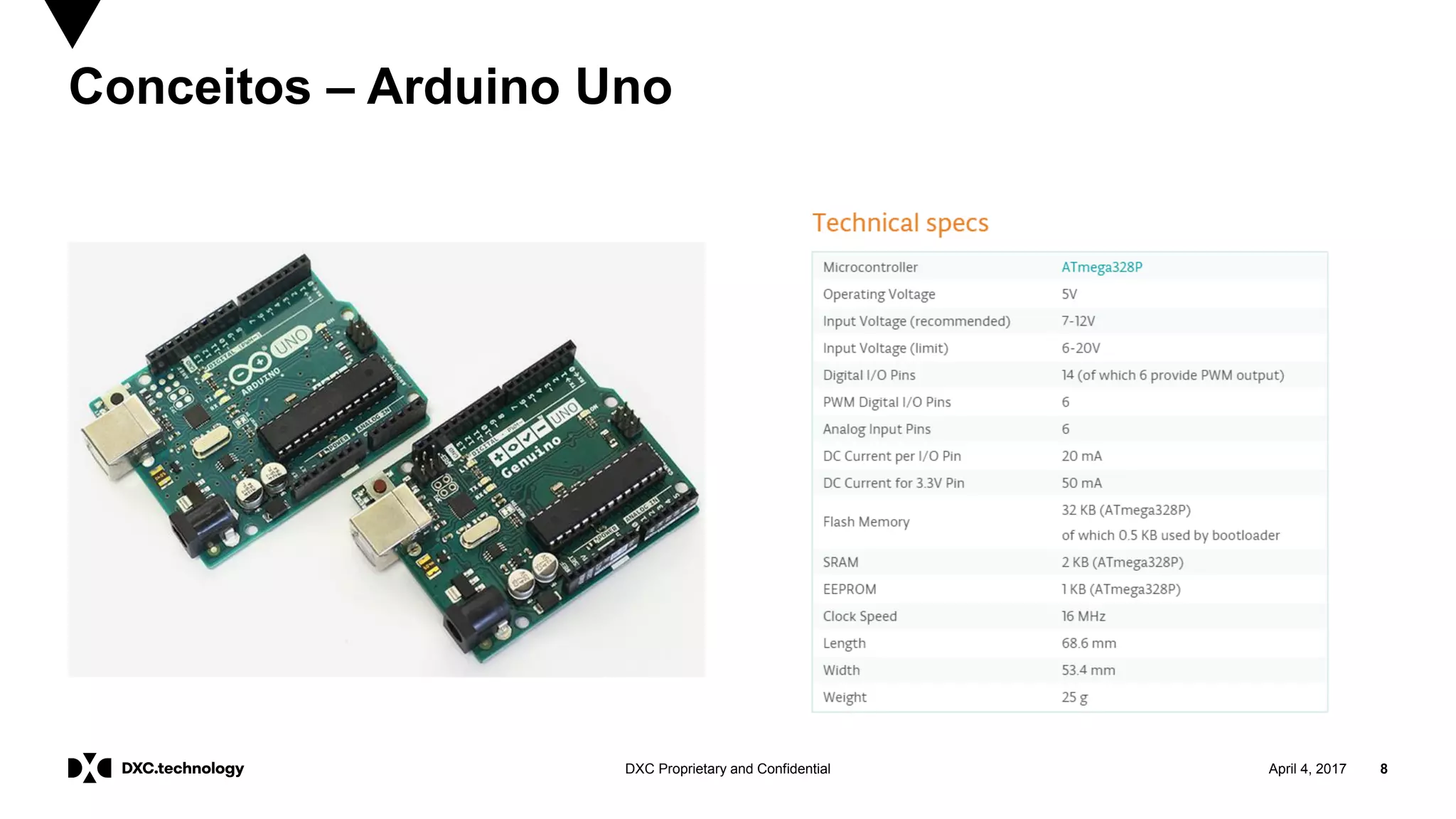

Conceitos – Arduino Uno

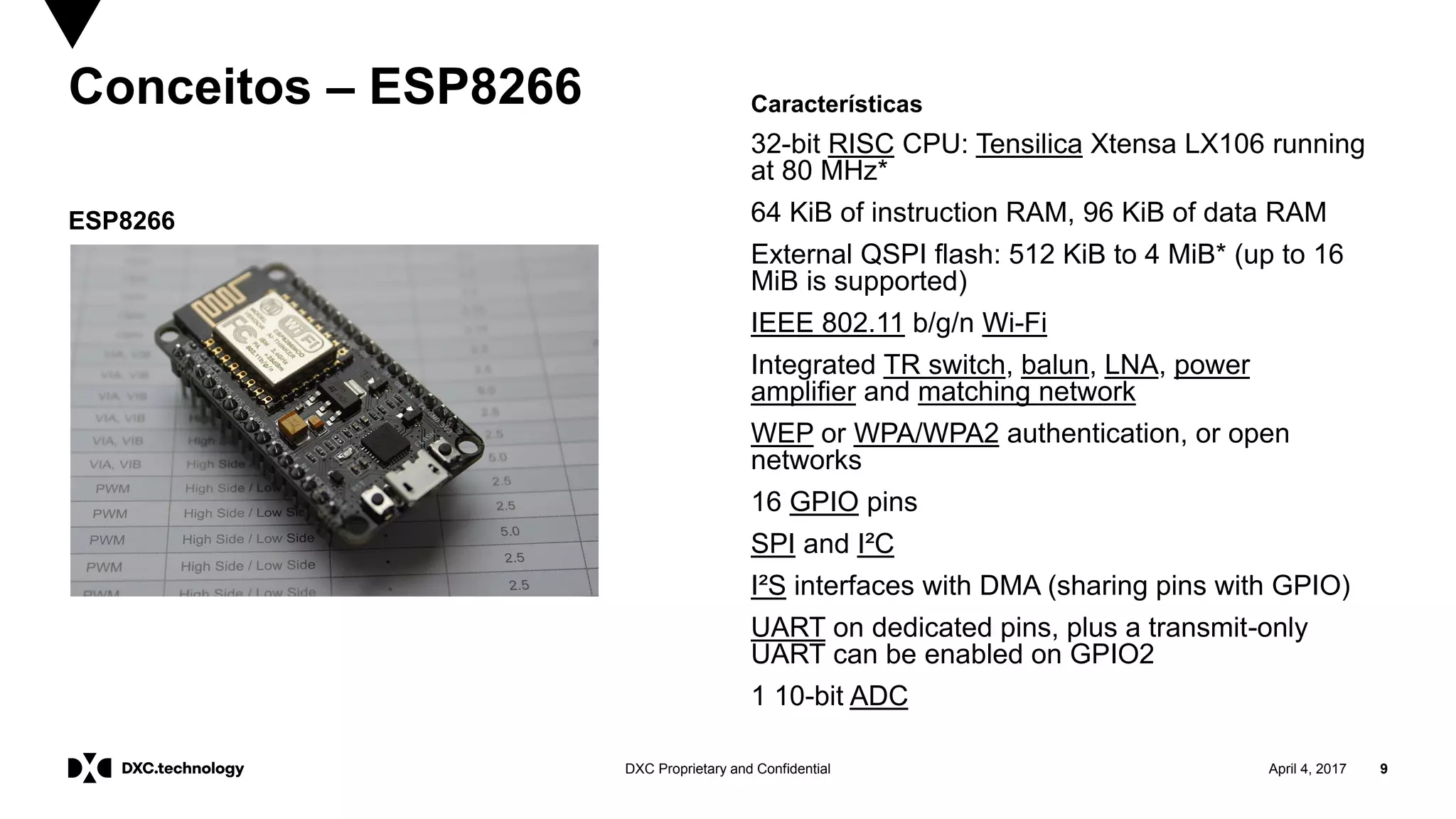

7. April 4, 2017 9DXC Proprietary and Confidential
Conceitos – ESP8266
ESP8266
Características
32-bit RISC CPU: Tensilica Xtensa LX106 running
at 80 MHz*
64 KiB of instruction RAM, 96 KiB of data RAM
External QSPI flash: 512 KiB to 4 MiB* (up to 16
MiB is supported)
IEEE 802.11 b/g/n Wi-Fi
Integrated TR switch, balun, LNA, power
amplifier and matching network
WEP or WPA/WPA2 authentication, or open
networks
16 GPIO pins
SPI and I²C
I²S interfaces with DMA (sharing pins with GPIO)
UART on dedicated pins, plus a transmit-only
UART can be enabled on GPIO2
1 10-bit ADC

8. DXC Proprietary and Confidential April 4, 2017
Arquitetura IoT

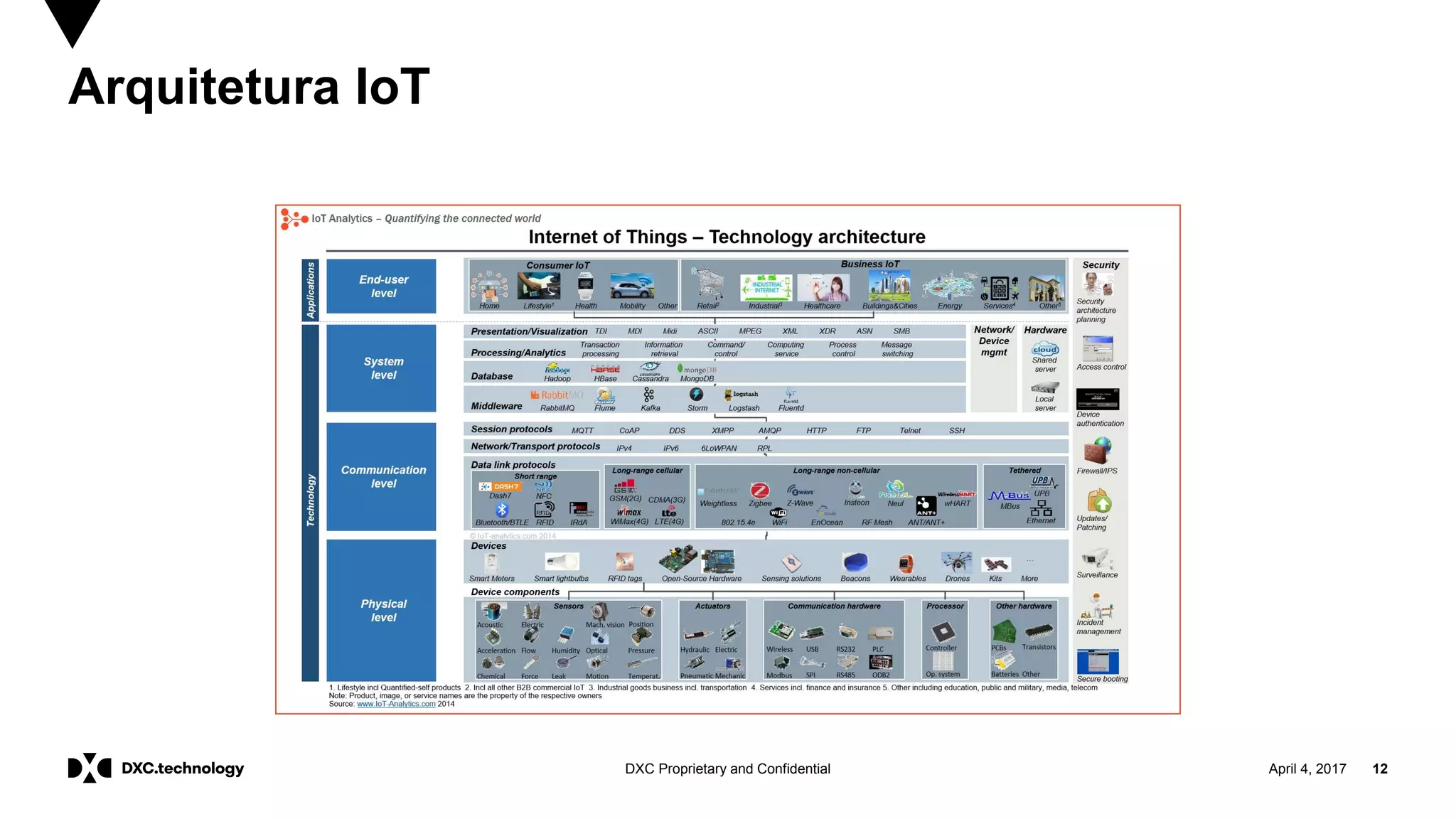

9. April 4, 2017 12DXC Proprietary and Confidential
Arquitetura IoT

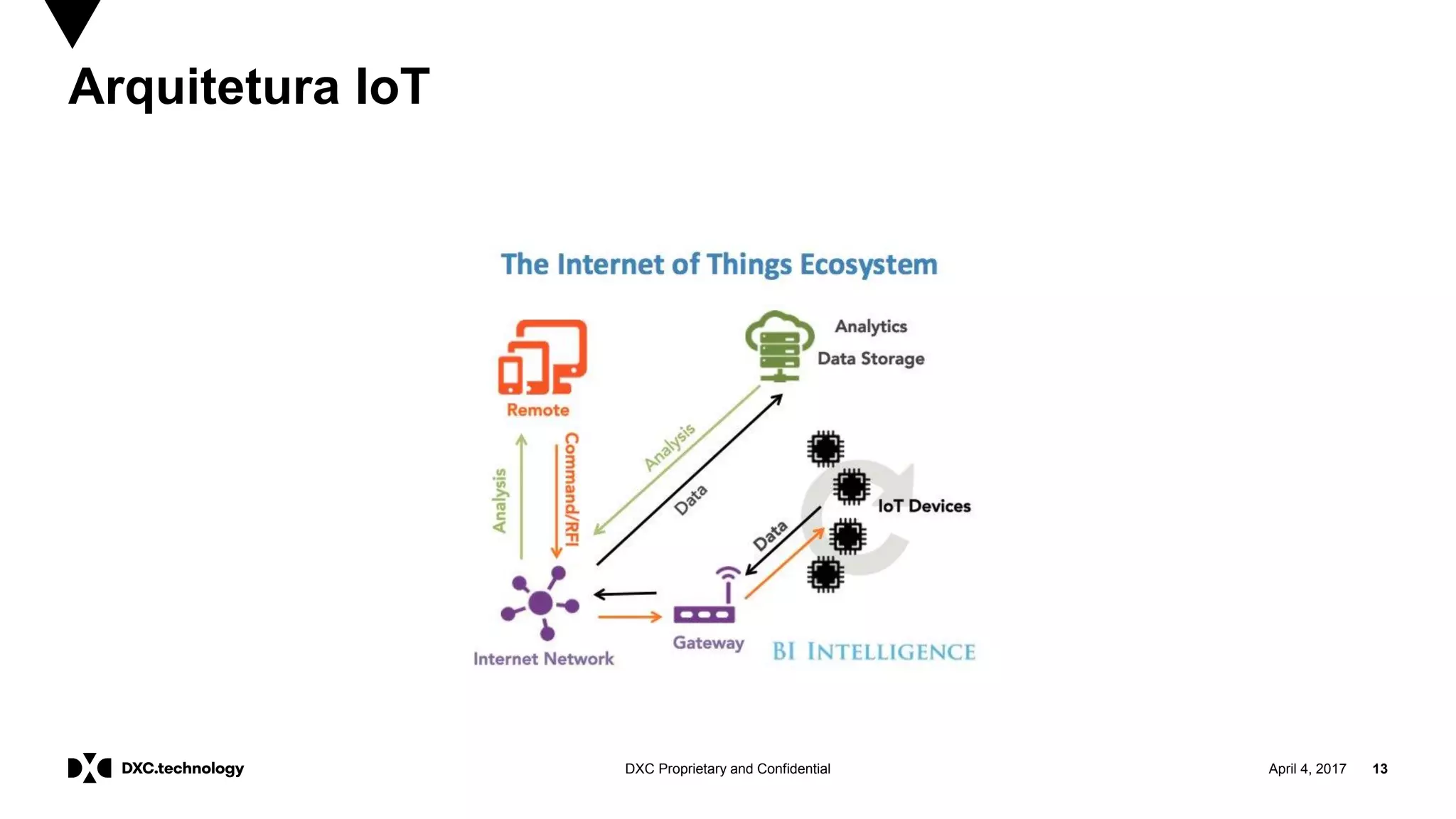

10. April 4, 2017 13DXC Proprietary and Confidential
Arquitetura IoT

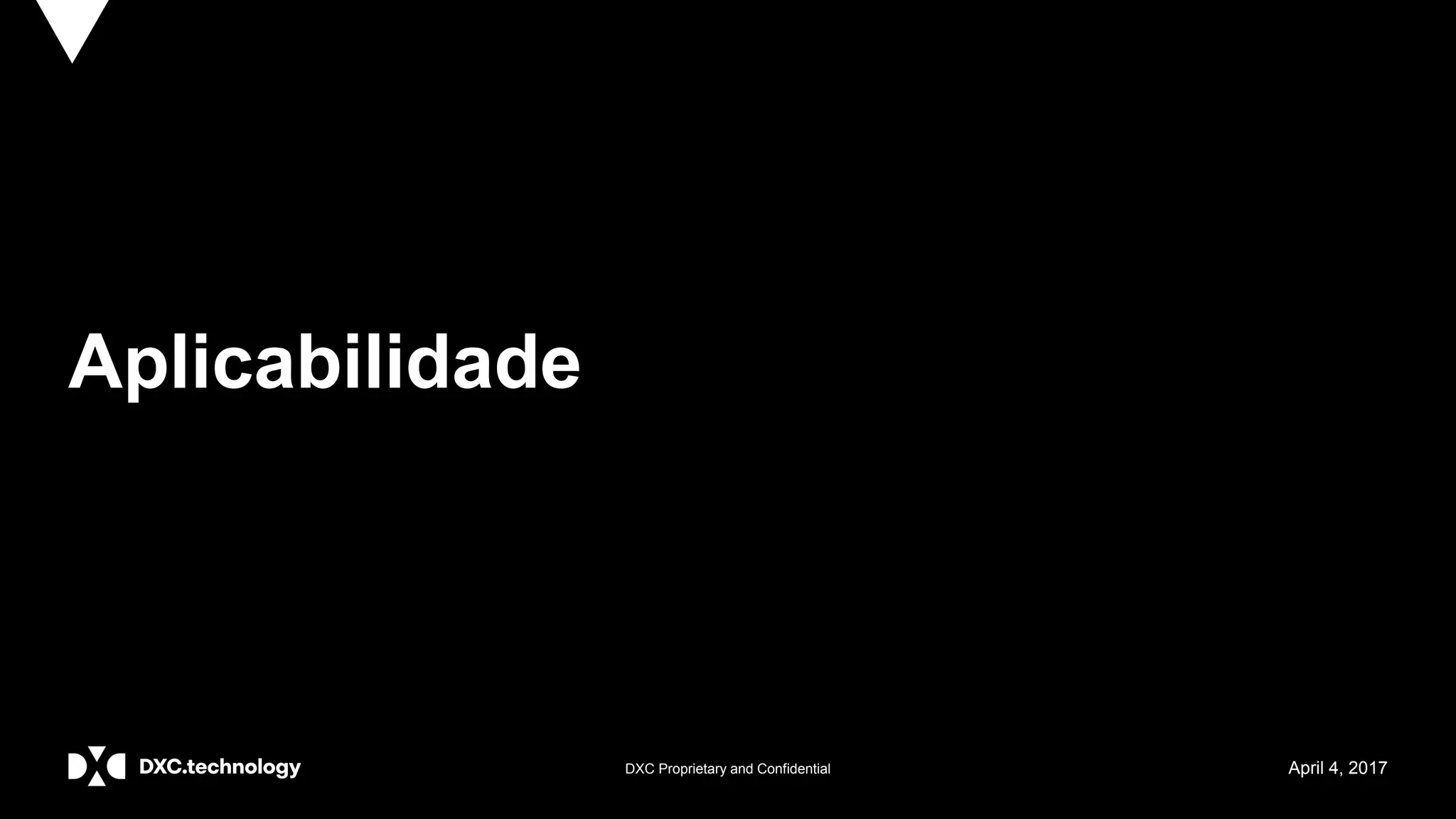

11. DXC Proprietary and Confidential April 4, 2017
Aplicabilidade

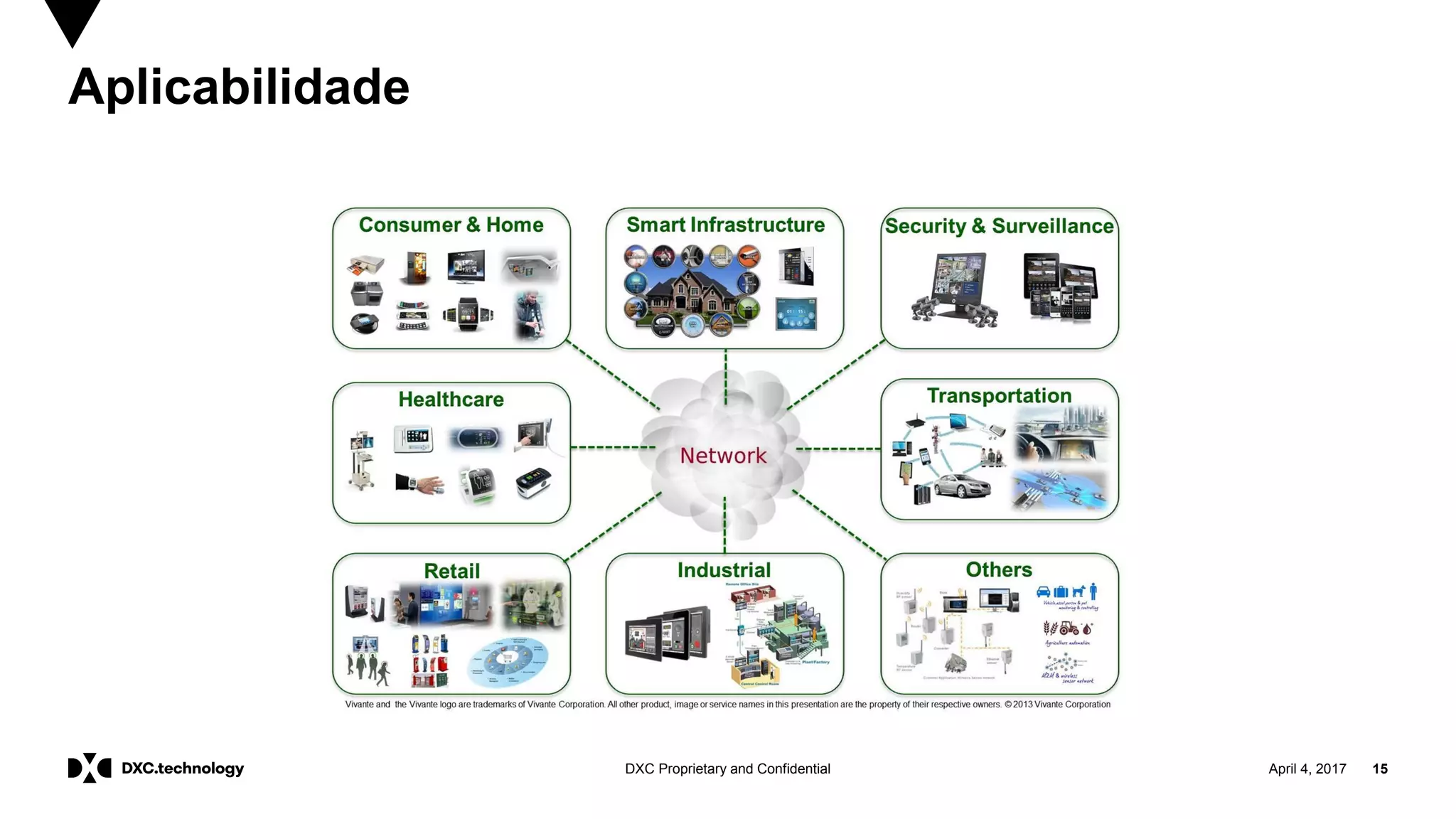

12. April 4, 2017 15DXC Proprietary and Confidential
Aplicabilidade

13. April 4, 2017 16DXC Proprietary and Confidential

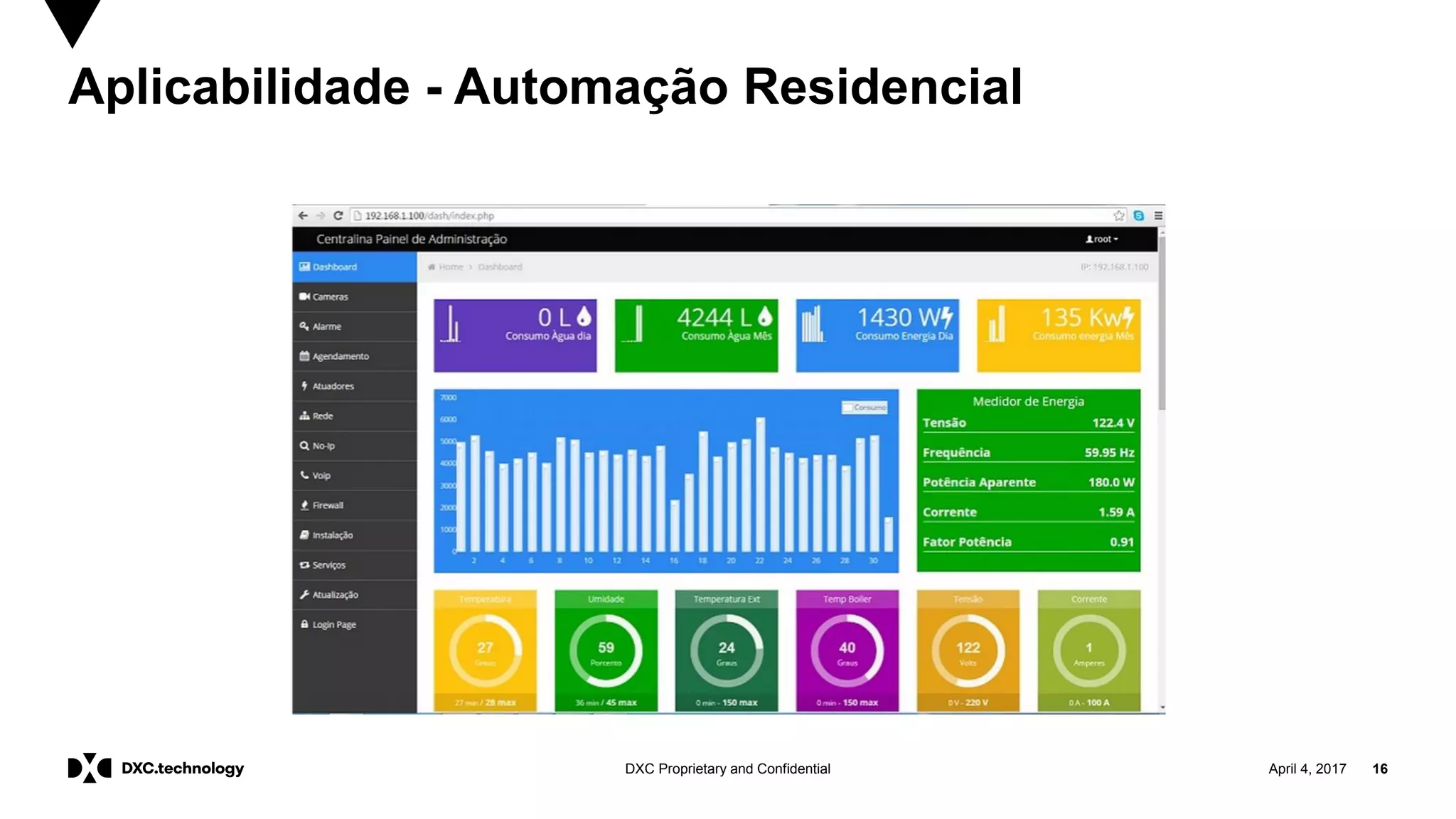

Aplicabilidade - Automação Residencial

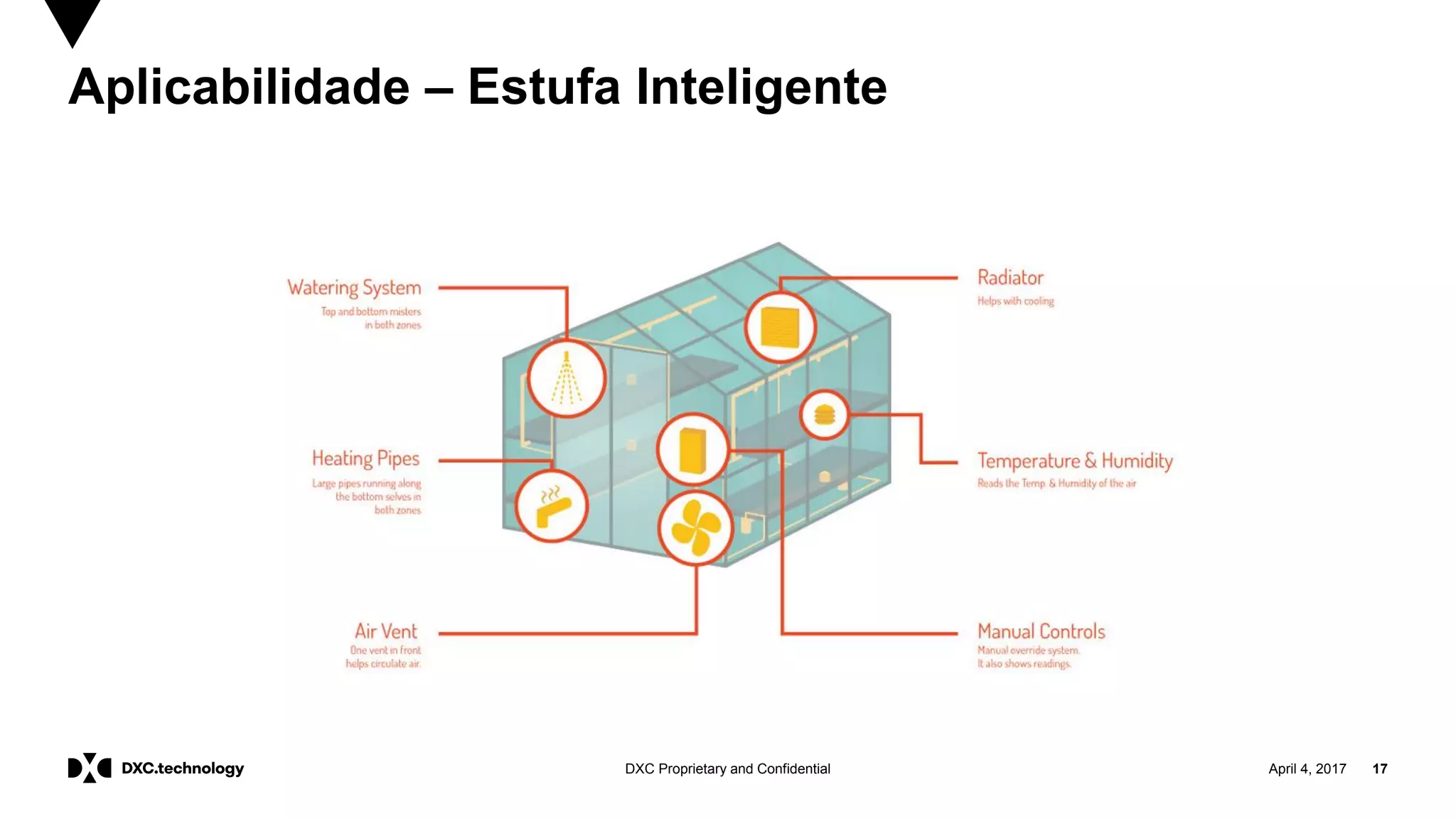

14. April 4, 2017 17DXC Proprietary and Confidential
Aplicabilidade – Estufa Inteligente

15. DXC Proprietary and Confidential April 4, 2017
Motivação para utilizar MQTT

16. April 4, 2017 19DXC Proprietary and Confidential

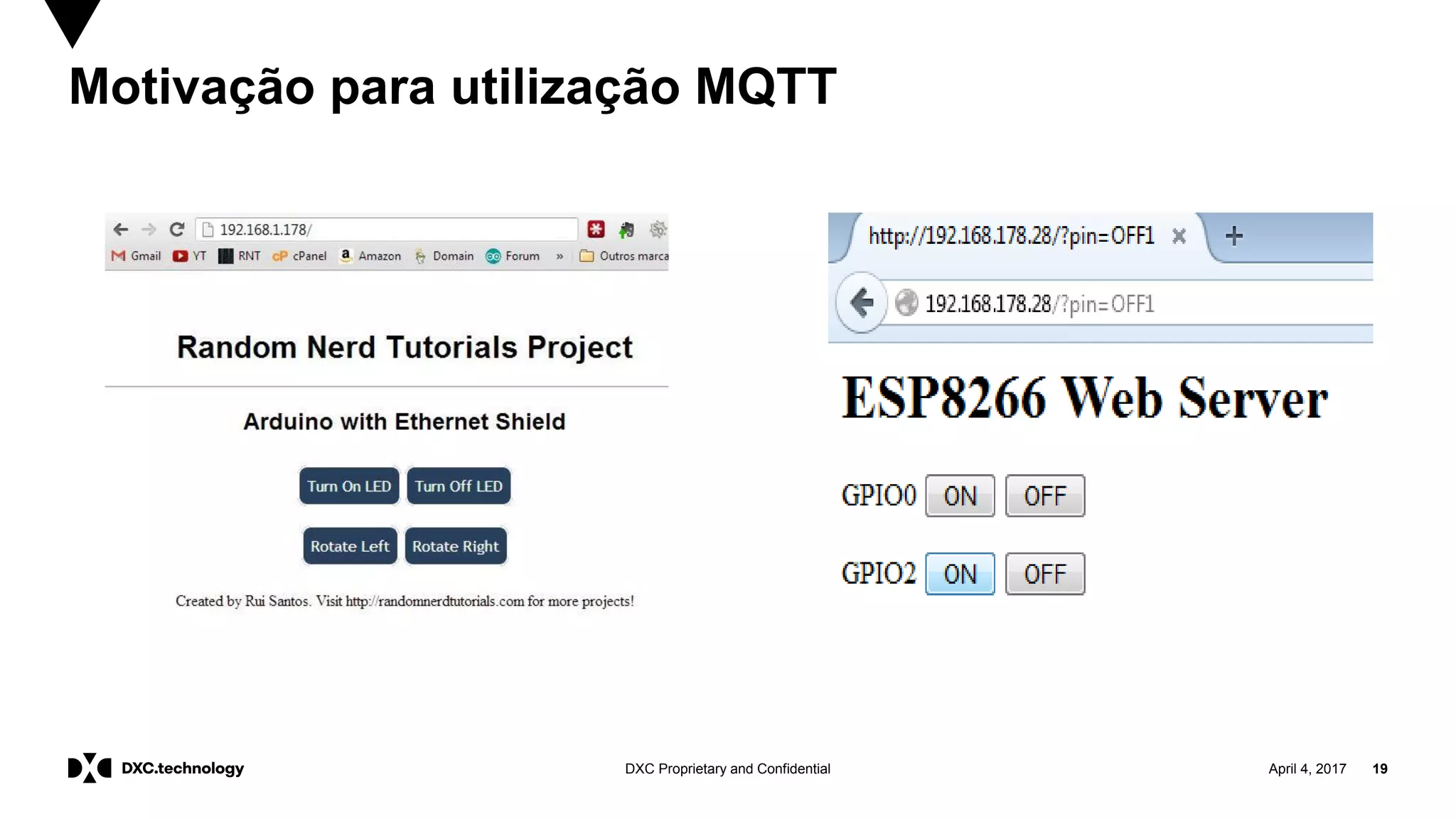

Motivação para utilização MQTT

17. DXC Proprietary and Confidential April 4, 2017
Protocolo MQTT

18. April 4, 2017 21DXC Proprietary and Confidential

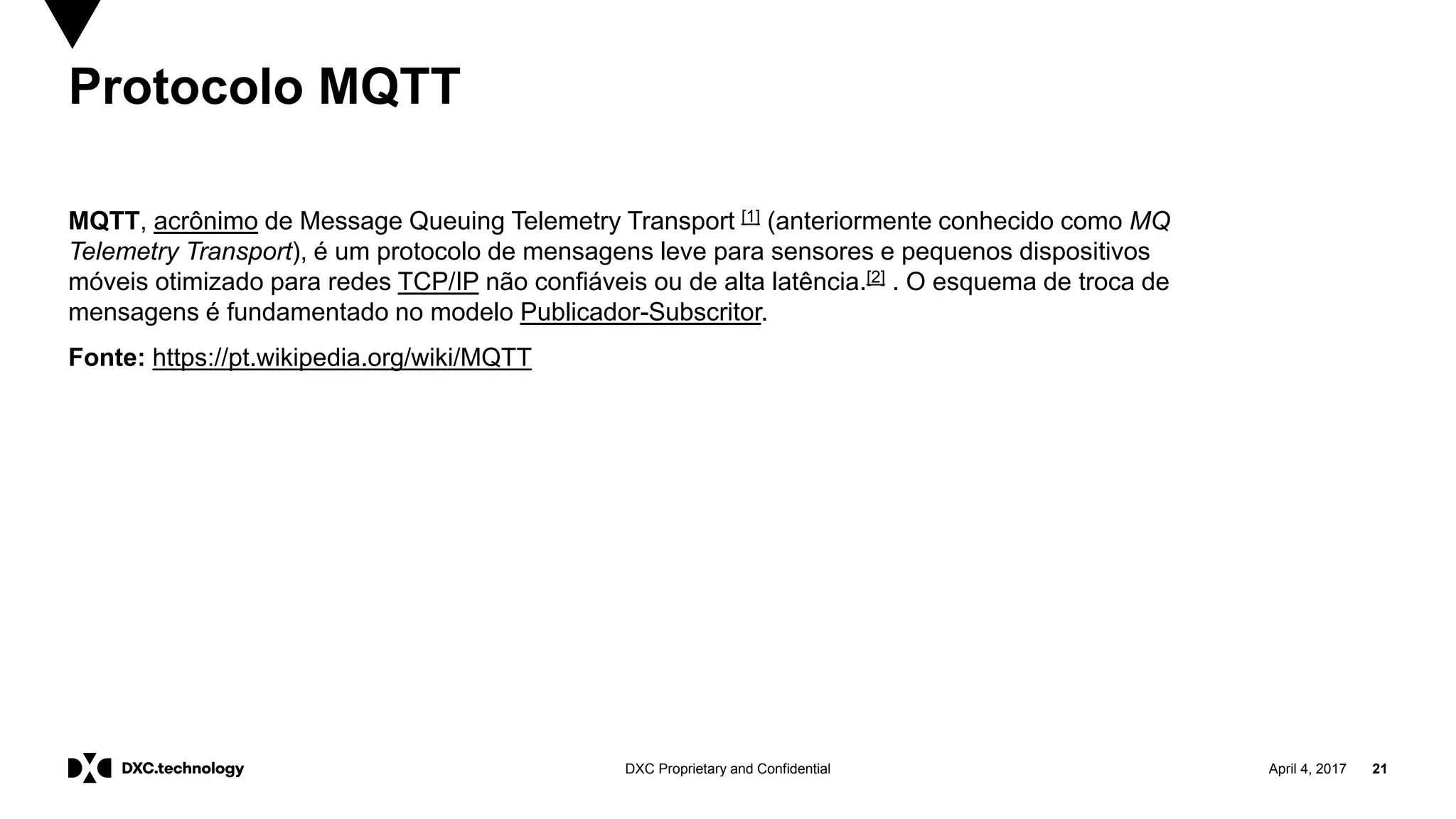

Protocolo MQTT
MQTT, acrônimo de Message Queuing Telemetry Transport [1] (anteriormente conhecido como MQ
Telemetry Transport), é um protocolo de mensagens leve para sensores e pequenos dispositivos
móveis otimizado para redes TCP/IP não confiáveis ou de alta latência.[2] . O esquema de troca de
mensagens é fundamentado no modelo Publicador-Subscritor.
Fonte: https://pt.wikipedia.org/wiki/MQTT

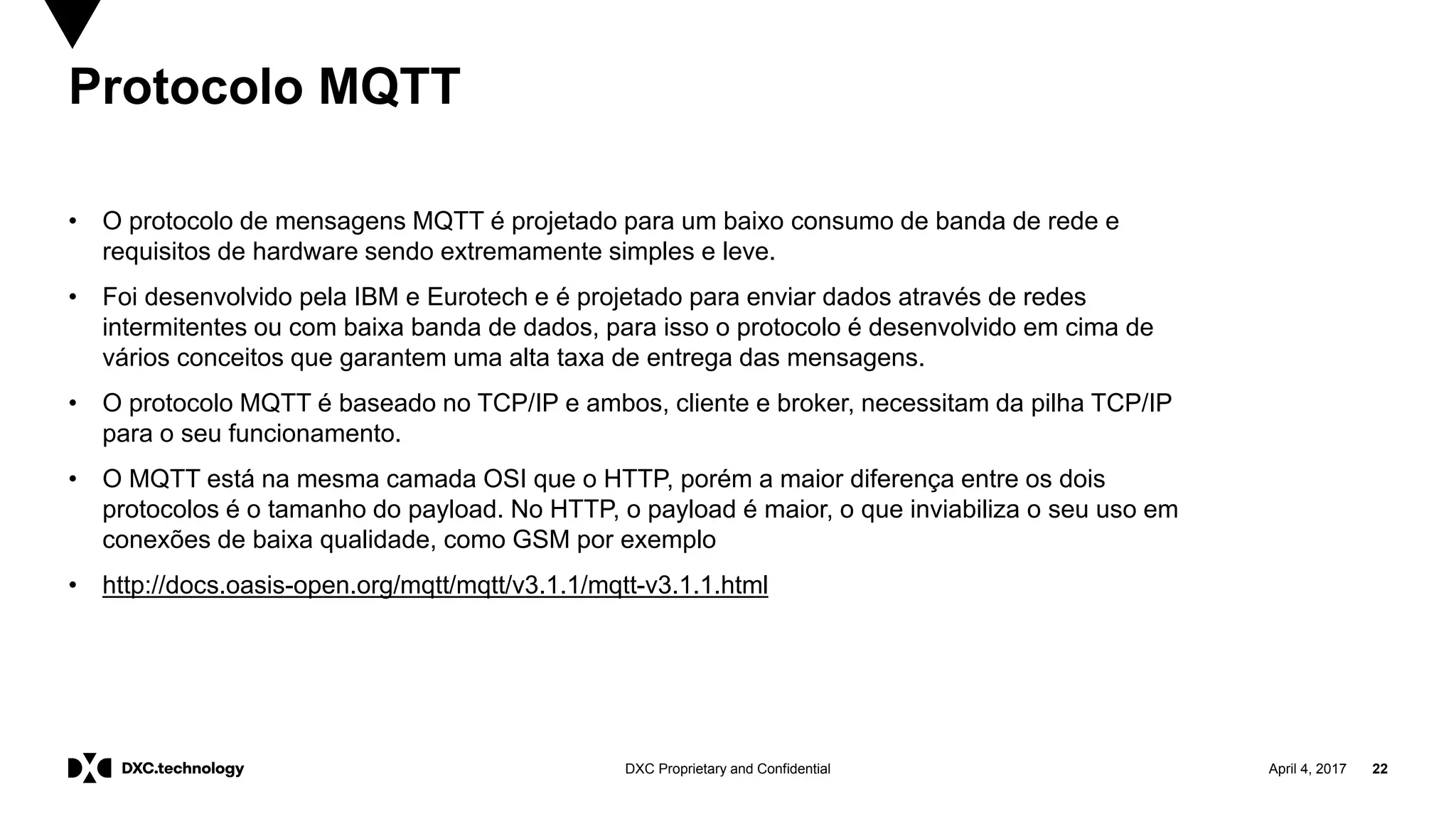

19. April 4, 2017 22DXC Proprietary and Confidential
Protocolo MQTT
• O protocolo de mensagens MQTT é projetado para um baixo consumo de banda de rede e
requisitos de hardware sendo extremamente simples e leve.
• Foi desenvolvido pela IBM e Eurotech e é projetado para enviar dados através de redes
intermitentes ou com baixa banda de dados, para isso o protocolo é desenvolvido em cima de
vários conceitos que garantem uma alta taxa de entrega das mensagens.
• O protocolo MQTT é baseado no TCP/IP e ambos, cliente e broker, necessitam da pilha TCP/IP
para o seu funcionamento.
• O MQTT está na mesma camada OSI que o HTTP, porém a maior diferença entre os dois
protocolos é o tamanho do payload. No HTTP, o payload é maior, o que inviabiliza o seu uso em
conexões de baixa qualidade, como GSM por exemplo
• http://docs.oasis-open.org/mqtt/mqtt/v3.1.1/mqtt-v3.1.1.html

20. April 4, 2017 23DXC Proprietary and Confidential

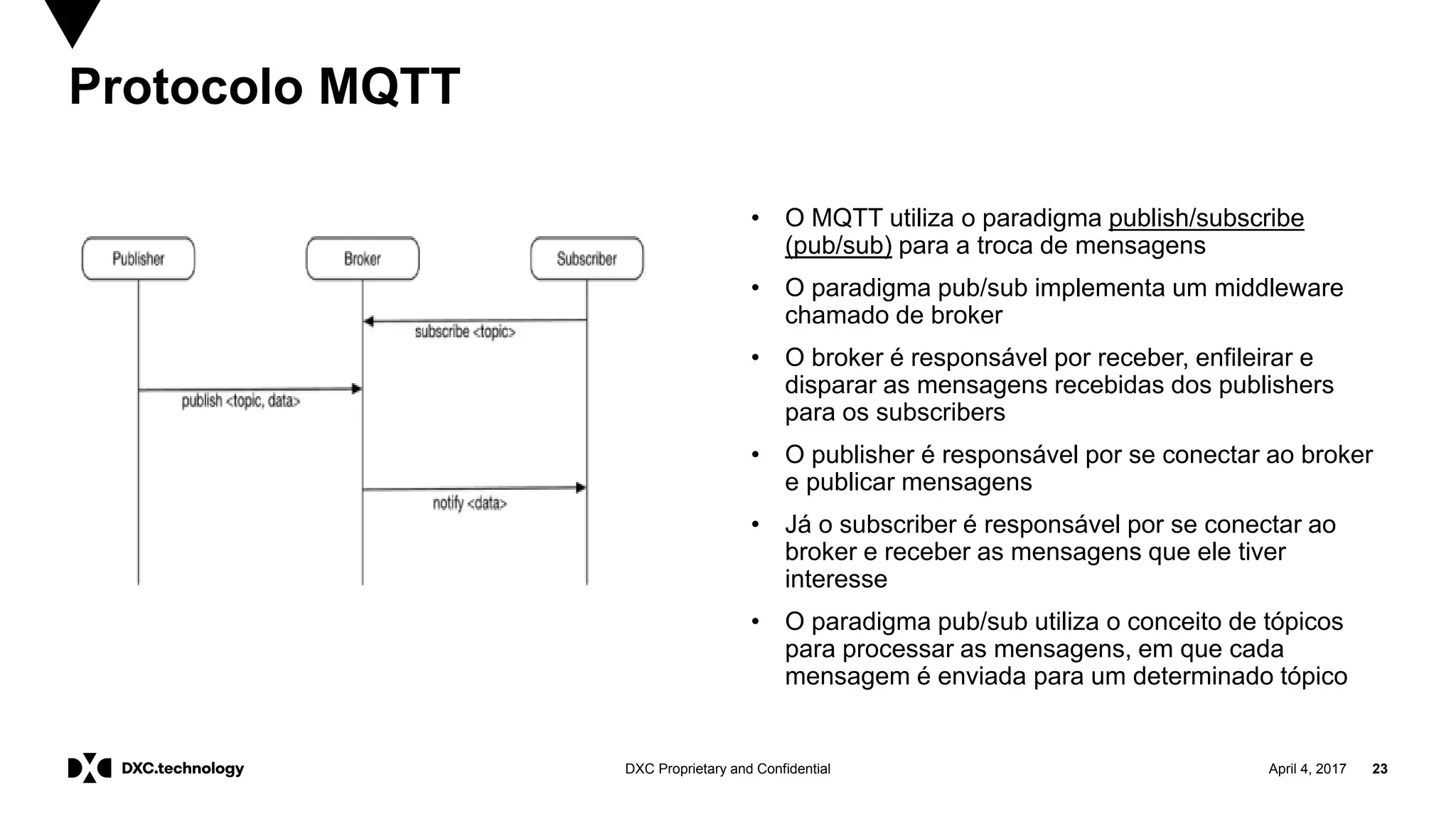

• O MQTT utiliza o paradigma publish/subscribe
(pub/sub) para a troca de mensagens
• O paradigma pub/sub implementa um middleware
chamado de broker
• O broker é responsável por receber, enfileirar e
disparar as mensagens recebidas dos publishers
para os subscribers
• O publisher é responsável por se conectar ao broker
e publicar mensagens
• Já o subscriber é responsável por se conectar ao
broker e receber as mensagens que ele tiver
interesse
• O paradigma pub/sub utiliza o conceito de tópicos
para processar as mensagens, em que cada
mensagem é enviada para um determinado tópico
Protocolo MQTT

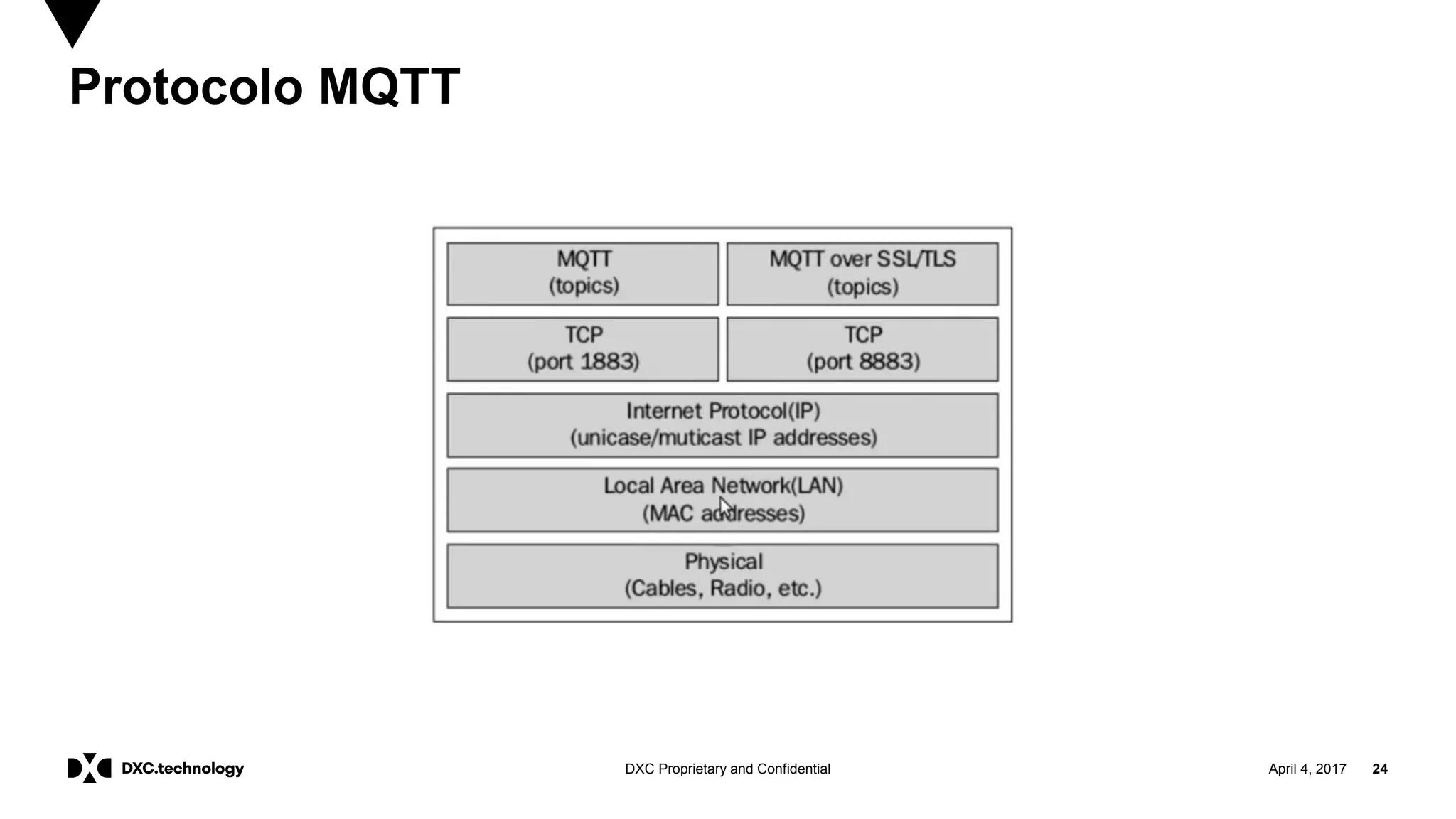

21. April 4, 2017 24DXC Proprietary and Confidential
Protocolo MQTT

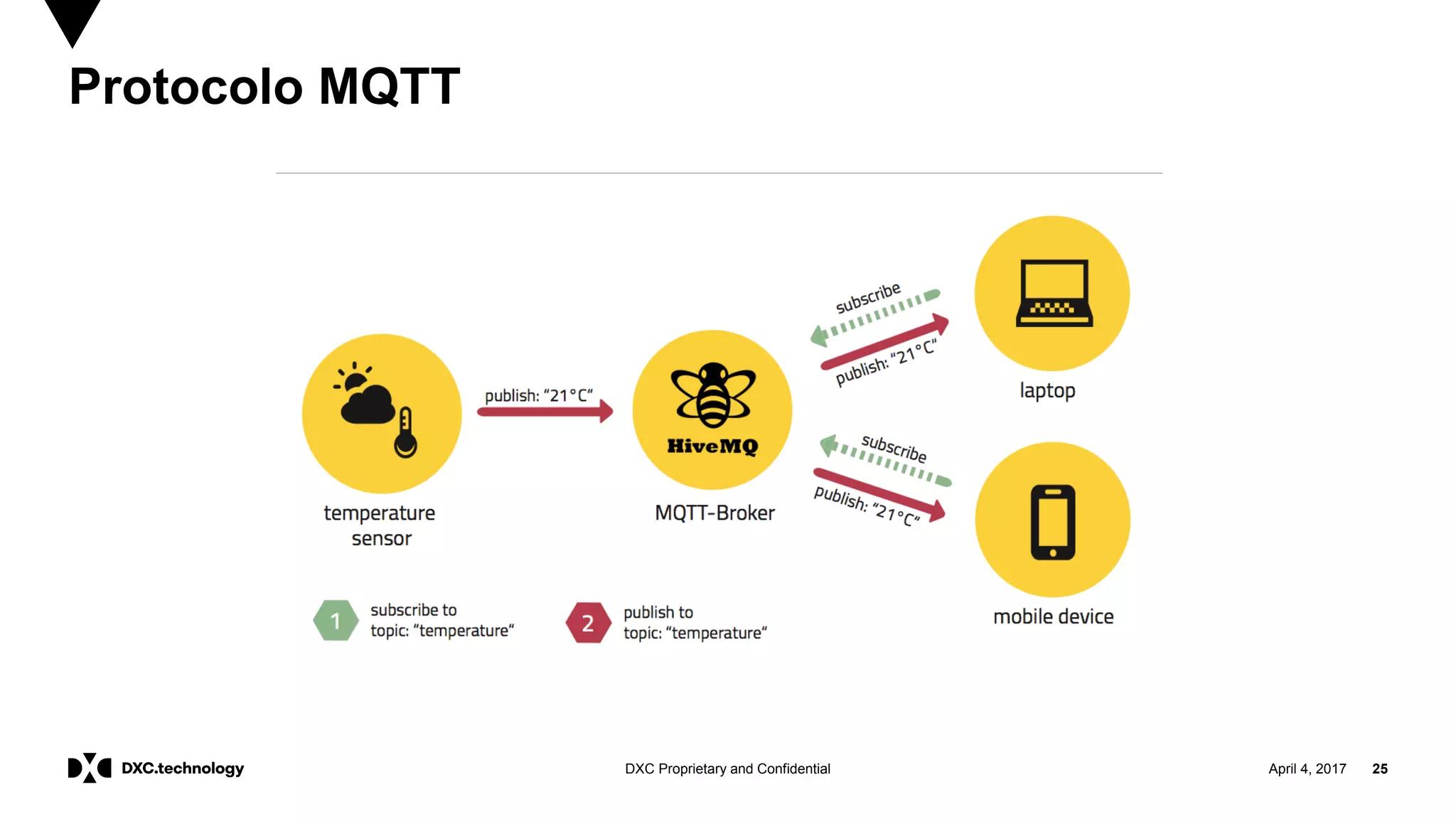

22. April 4, 2017 25DXC Proprietary and Confidential
Protocolo MQTT

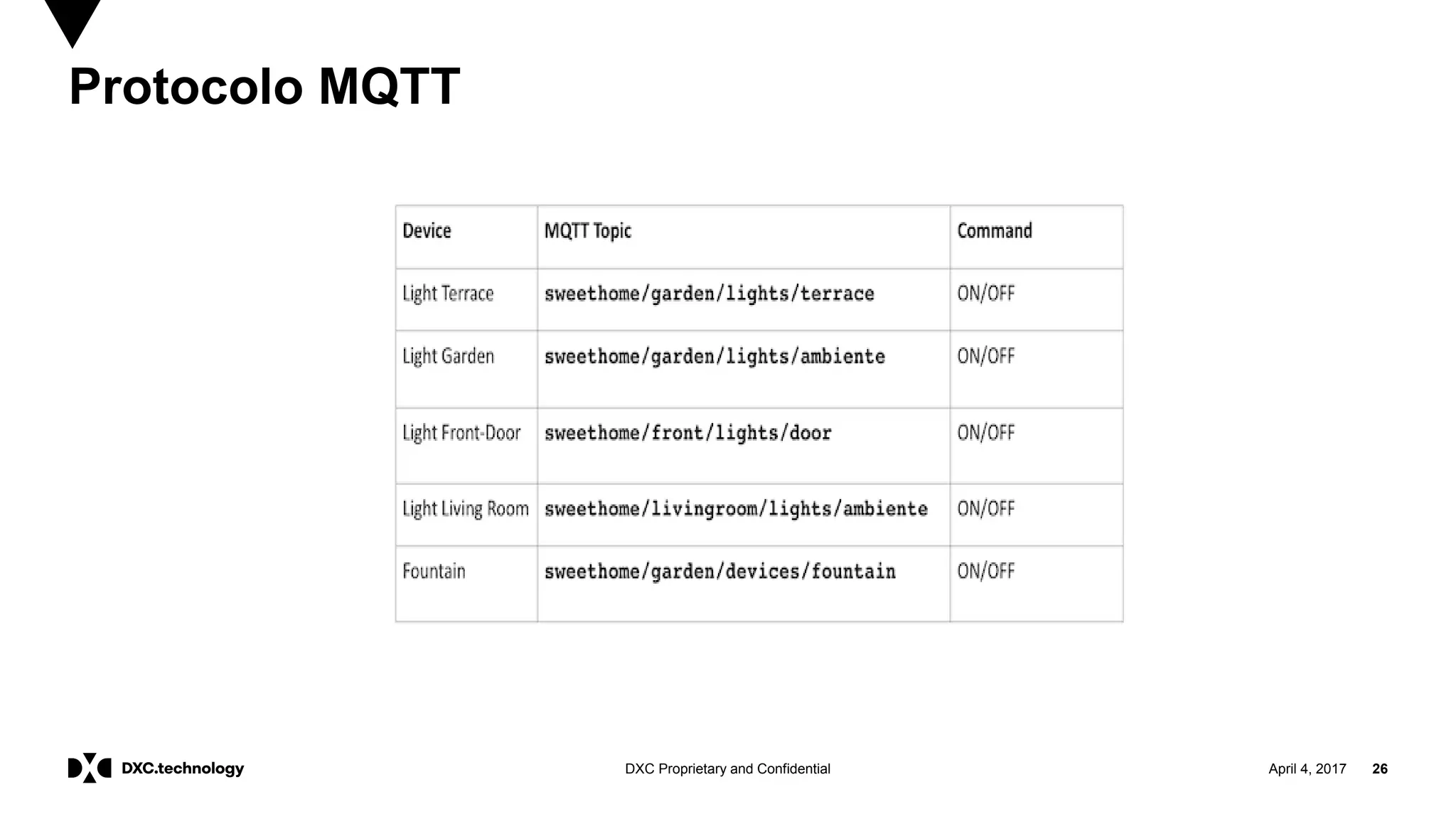

23. April 4, 2017 26DXC Proprietary and Confidential
Protocolo MQTT

24. April 4, 2017 27DXC Proprietary and Confidential

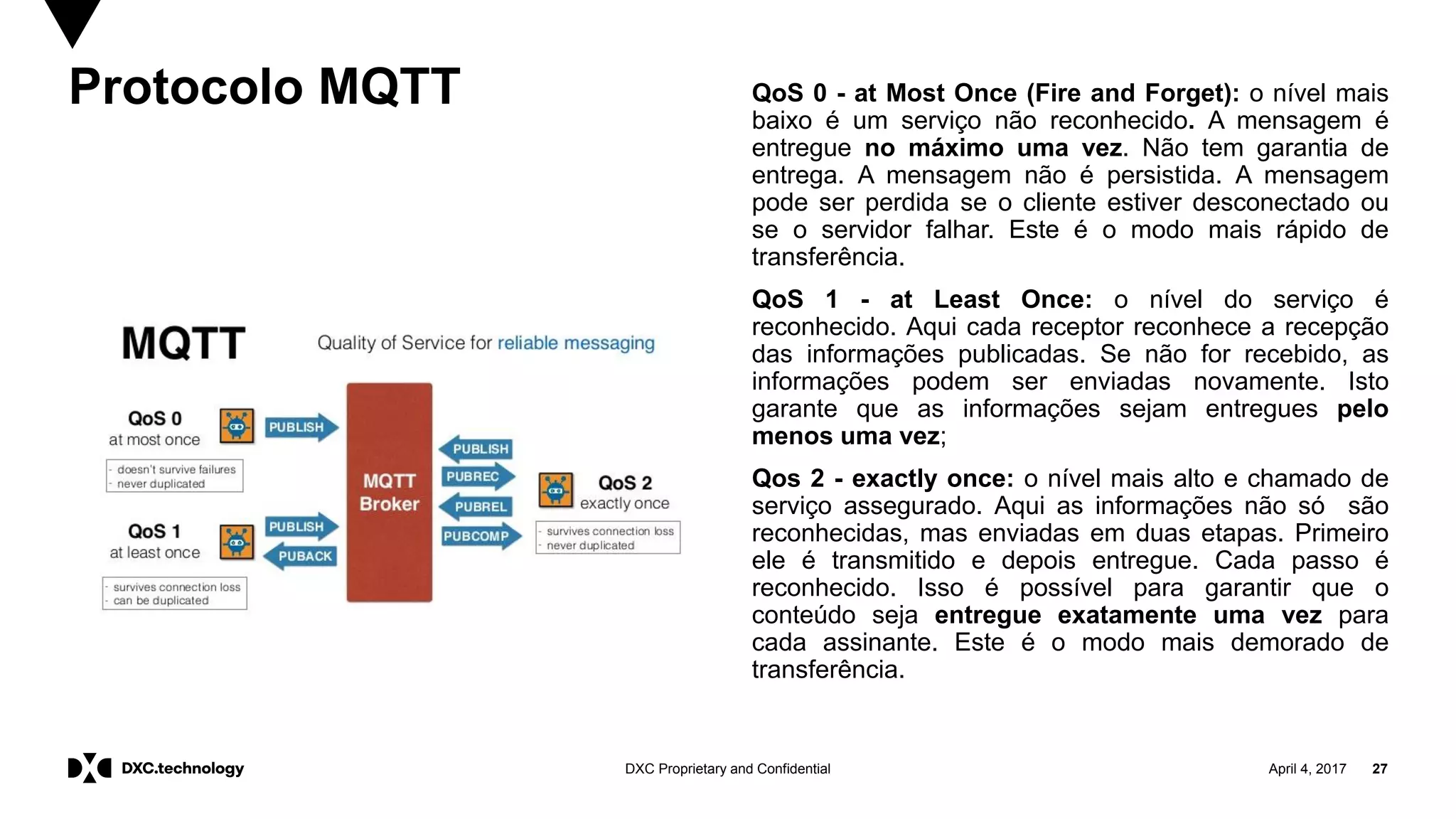

QoS 0 - at Most Once (Fire and Forget): o nível mais
baixo é um serviço não reconhecido. A mensagem é
entregue no máximo uma vez. Não tem garantia de
entrega. A mensagem não é persistida. A mensagem
pode ser perdida se o cliente estiver desconectado ou
se o servidor falhar. Este é o modo mais rápido de
transferência.
QoS 1 - at Least Once: o nível do serviço é
reconhecido. Aqui cada receptor reconhece a recepção
das informações publicadas. Se não for recebido, as
informações podem ser enviadas novamente. Isto
garante que as informações sejam entregues pelo
menos uma vez;
Qos 2 - exactly once: o nível mais alto e chamado de
serviço assegurado. Aqui as informações não só são
reconhecidas, mas enviadas em duas etapas. Primeiro
ele é transmitido e depois entregue. Cada passo é
reconhecido. Isso é possível para garantir que o
conteúdo seja entregue exatamente uma vez para
cada assinante. Este é o modo mais demorado de
transferência.
Protocolo MQTT

25. April 4, 2017 28DXC Proprietary and Confidential

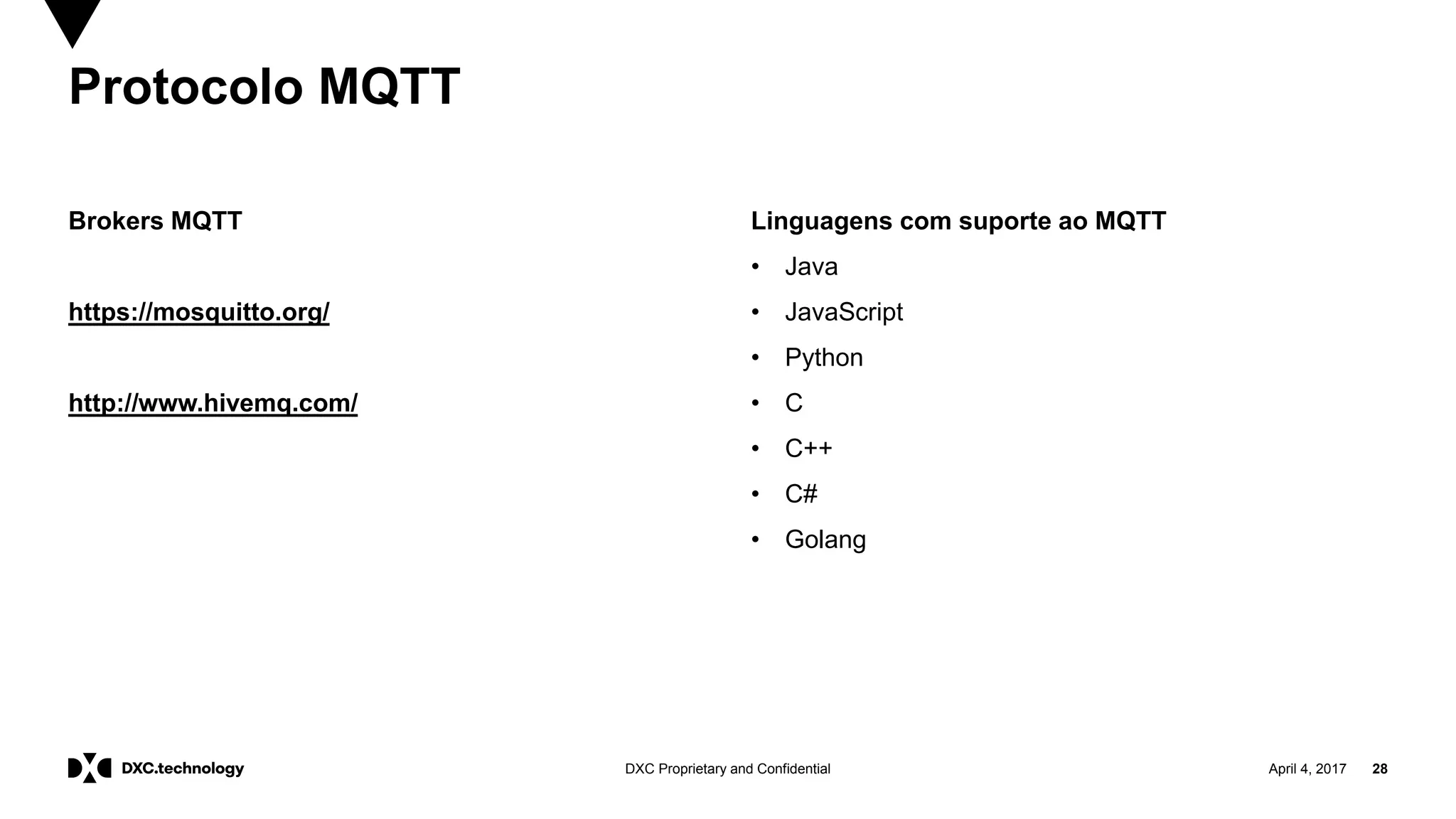

Brokers MQTT
https://mosquitto.org/
http://www.hivemq.com/
Linguagens com suporte ao MQTT
• Java
• JavaScript
• Python
• C
• C++
• C#
• Golang
Protocolo MQTT

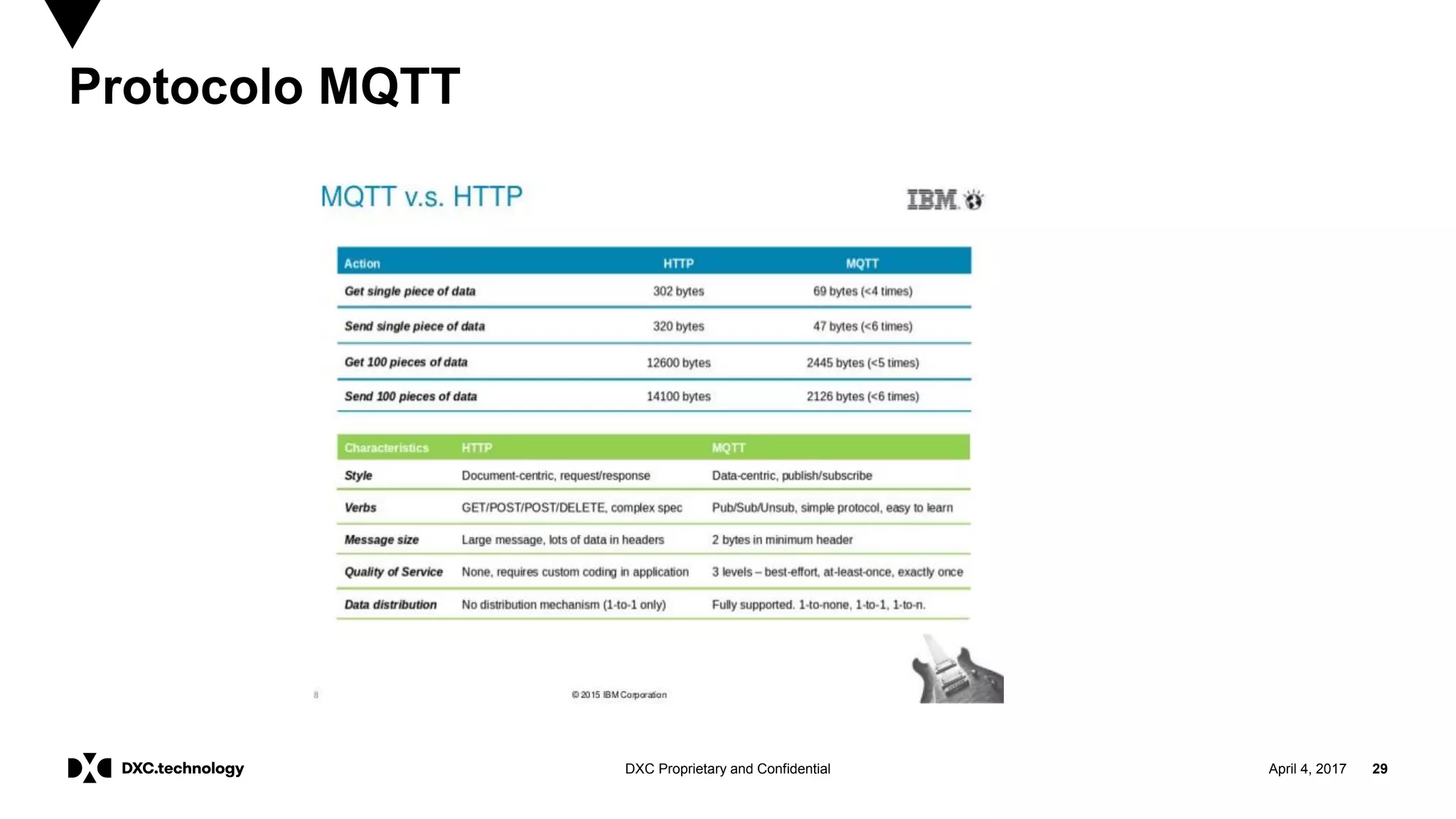

26. April 4, 2017 29DXC Proprietary and Confidential
Protocolo MQTT

27. DXC Proprietary and Confidential April 4, 2017
Demostração

28. April 4, 2017 31DXC Proprietary and Confidential

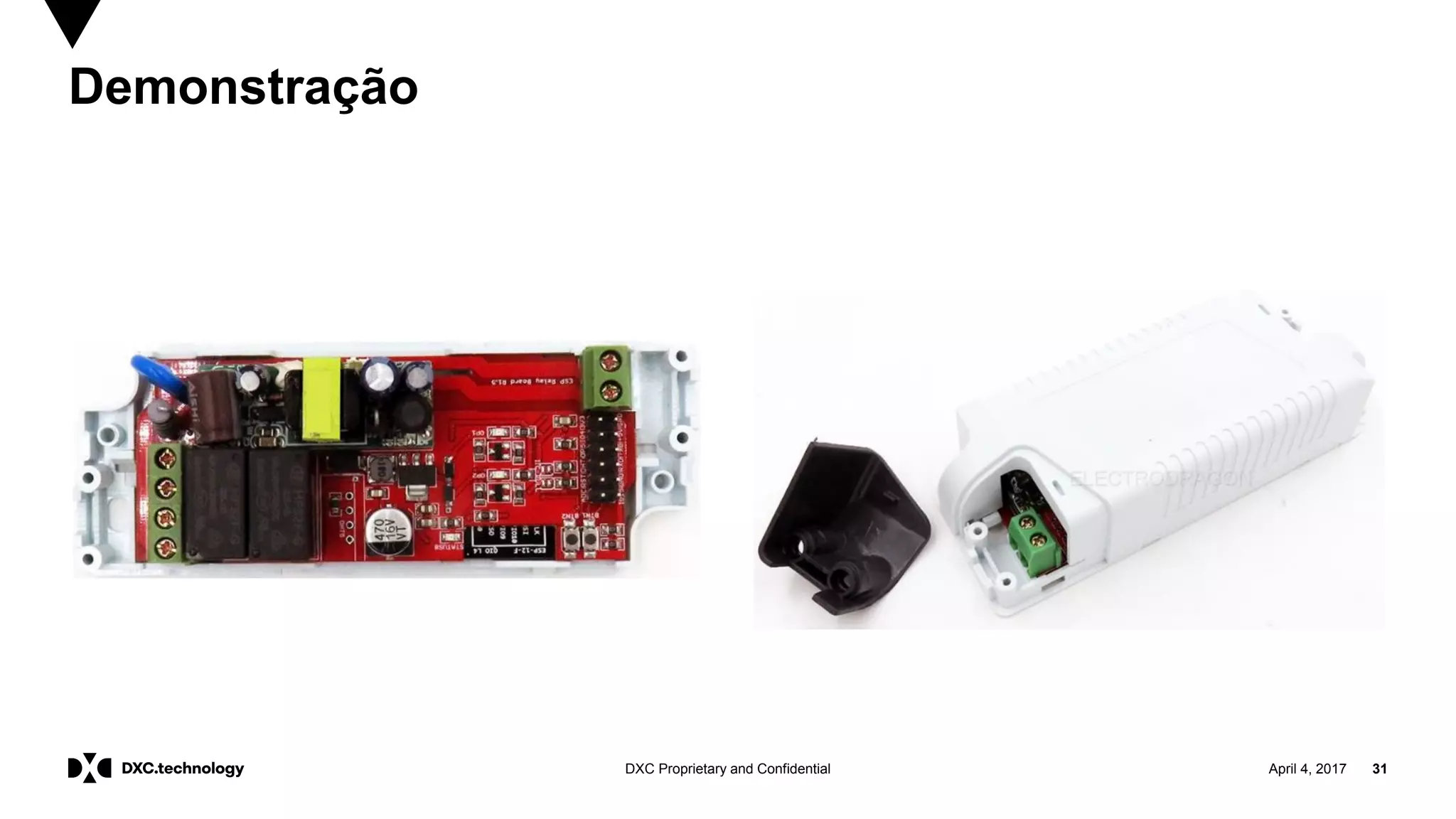

Demonstração

29. April 4, 2017 32DXC Proprietary and Confidential
Demonstração
http://www.electrodragon.com/product/wifi-iot-relay-board-based-esp8266/

30. DXC Proprietary and Confidential April 4, 2017
Perguntas & Respostas

31. DXC Proprietary and Confidential
Obrigado
