Monitorização temporária de vibrações
Um caso prático

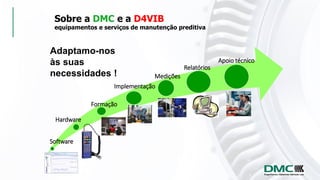

Sobre a DMC e a D4VIB
equipamentos e serviços de manutenção preditiva
Adaptamo-nos
às suas
necessidades !
Software
Hardware
Formação
Implementação
Medições
Apoio técnico
Relatórios

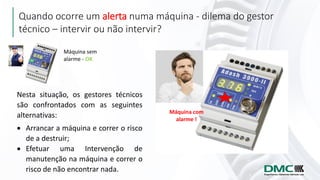

Quando ocorre um alerta numa máquina - dilema do gestor
técnico – intervir ou não intervir?
Máquina sem
alarme - OK
Máquina com
alarme !
Nesta situação, os gestores técnicos
são confrontados com as seguintes
alternativas:
• Arrancar a máquina e correr o risco
de a destruir;
• Efetuar uma Intervenção de
manutenção na máquina e correr o
risco de não encontrar nada.
A necessidade de dispor mais informação sobre as máquinas,
para poder tomar as melhores decisões….
Vibrações
Termografia
Ultrassons
Análise de
motores
elétricos
Tecnologias preditivas
Emissão
acústica
Medição de
tensão em
veios
Equilibragem
no local
Proteção
de
rolamentos
Tecnologias corretivas
Alinhamento
de veios
Calibração de
cadeias de
monitorização
de vibrações

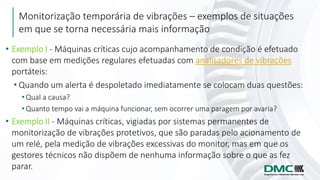

Monitorização temporária de vibrações – exemplos de situações
em que se torna necessária mais informação
• Exemplo I - Máquinas críticas cujo acompanhamento de condição é efetuado
com base em medições regulares efetuadas com analisadores de vibrações
portáteis:
• Quando um alerta é despoletado imediatamente se colocam duas questões:
• Qual a causa?
• Quanto tempo vai a máquina funcionar, sem ocorrer uma paragem por avaria?
• Exemplo II - Máquinas críticas, vigiadas por sistemas permanentes de
monitorização de vibrações protetivos, que são paradas pelo acionamento de
um relé, pela medição de vibrações excessivas do monitor, mas em que os
gestores técnicos não dispõem de nenhuma informação sobre o que as fez
parar.

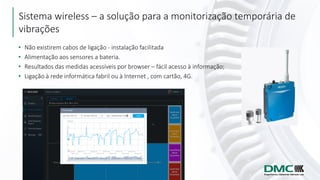

Sistema wireless – a solução para a monitorização temporária de
vibrações
• Não existirem cabos de ligação - instalação facilitada
• Alimentação aos sensores a bateria.
• Resultados das medidas acessíveis por browser – fácil acesso à informação;
• Ligação à rede informática fabril ou à Internet , com cartão, 4G.

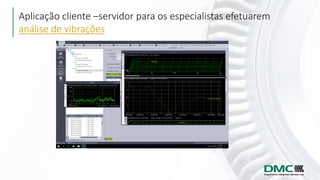

Aplicação cliente –servidor para os especialistas efetuarem
análise de vibrações

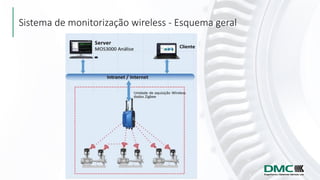

Sistema de monitorização wireless - Esquema geral

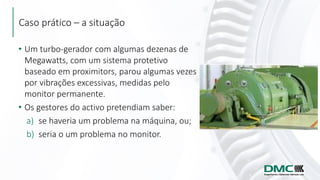

Caso prático – a situação
• Um turbo-gerador com algumas dezenas de
Megawatts, com um sistema protetivo
baseado em proximitors, parou algumas vezes
por vibrações excessivas, medidas pelo
monitor permanente.
• Os gestores do activo pretendiam saber:
a) se haveria um problema na máquina, ou;
b) seria o um problema no monitor.

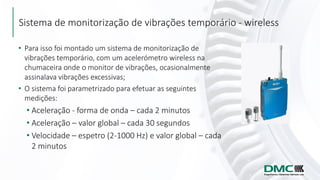

Sistema de monitorização de vibrações temporário - wireless
• Para isso foi montado um sistema de monitorização de
vibrações temporário, com um acelerómetro wireless na
chumaceira onde o monitor de vibrações, ocasionalmente
assinalava vibrações excessivas;
• O sistema foi parametrizado para efetuar as seguintes
medições:
• Aceleração - forma de onda – cada 2 minutos
• Aceleração – valor global – cada 30 segundos
• Velocidade – espetro (2-1000 Hz) e valor global – cada
2 minutos
Monitorização temporária de vibrações entre 23 de agosto e 17
de setembro
Paragens

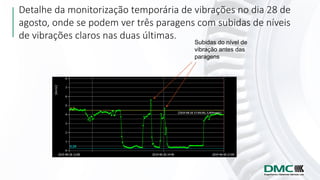

Detalhe da monitorização temporária de vibrações no dia 28 de
agosto, onde se podem ver três paragens com subidas de níveis
de vibrações claros nas duas últimas.
Subidas do nível de
vibração antes das
paragens

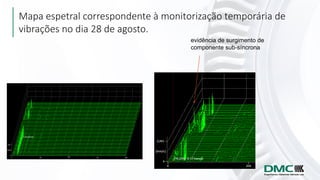

Mapa espetral correspondente à monitorização temporária de
vibrações no dia 28 de agosto.
evidência de surgimento de
componente sub-síncrona

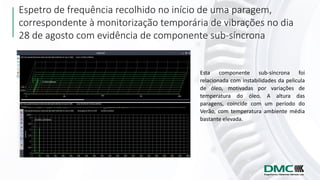

Espetro de frequência recolhido no início de uma paragem,
correspondente à monitorização temporária de vibrações no dia
28 de agosto com evidência de componente sub-síncrona
Esta componente sub-síncrona foi
relacionada com instabilidades da pelicula
de óleo, motivadas por variações de
temperatura do óleo. A altura das
paragens, coincide com um período do
Verão, com temperatura ambiente média
bastante elevada.

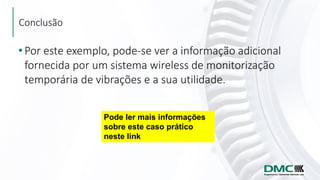

Conclusão
• Por este exemplo, pode-se ver a informação adicional
fornecida por um sistema wireless de monitorização
temporária de vibrações e a sua utilidade.
Pode ler mais informações
sobre este caso prático
neste link

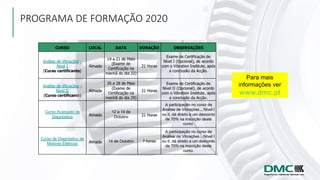

PROGRAMA DE FORMAÇÃO 2020
Para mais
informações ver
www.dmc.pt
