1. Universidade Federal de São Carlos
Centro de Ciências Exatas e Tecnologia
Programa de Pós-Graduação em Ciência da Computação
Carlos Eduardo Cirilo
Antonio Francisco do Prado
Wanderley Lopes de Souza
Luciana Aparecida Martinez Zaina
Model Driven RichUbi - Processo Dirigido a
Modelos para a Construção de Interfaces Ricas
de Aplicações Ubíquas Sensíveis ao Contexto
Grupo de Engenharia
de Software
1
Available in: http://dx.doi.org/10.1109/SBES.2010.20

2. 2

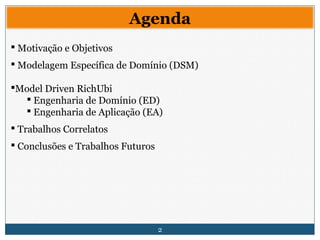

Agenda
 Motivação e Objetivos
 Modelagem Específica de Domínio (DSM)
Model Driven RichUbi
 Engenharia de Domínio (ED)
 Engenharia de Aplicação (EA)
 Trabalhos Correlatos
 Conclusões e Trabalhos Futuros

3. 3
Motivação
• Web 2.0
•Visual e aparência ricos
o interfaces ricas
o multimídia, painéis
deslizantes, clique &
arraste, auto-completar,
planilhas eletrônicas,
mapas, etc...
• Melhor responsividade e
desempenho
o Comunicação assíncrona
• Melhor interação dos
usuários (facilita e motiva)
 Aplicações de Internet Rica (RIAs)

4. 4

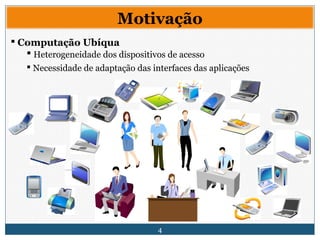

Motivação
 Computação Ubíqua
 Heterogeneidade dos dispositivos de acesso
 Necessidade de adaptação das interfaces das aplicações

5. 5

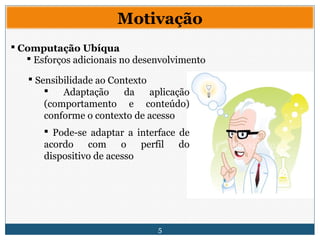

Motivação
 Computação Ubíqua
 Esforços adicionais no desenvolvimento
 Sensibilidade ao Contexto
 Adaptação da aplicação
(comportamento e conteúdo)
conforme o contexto de acesso
 Pode-se adaptar a interface de
acordo com o perfil do
dispositivo de acesso

6. 6

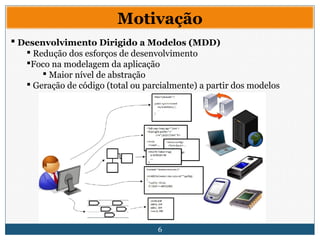

Motivação
 Desenvolvimento Dirigido a Modelos (MDD)
 Redução dos esforços de desenvolvimento
Foco na modelagem da aplicação
 Maior nível de abstração
 Geração de código (total ou parcialmente) a partir dos modelos

7. 7
Objetivos do Trabalho
 Definir um processo dirigido a modelos para a construção de interfaces
ricas de aplicações ubíquas que se adaptam conforme o perfil do
dispositivo recuperado do contexto
 Simplificar o processo de desenvolvimento de aplicações ubíquas
sensíveis ao contexto
 Favorecer o reúso de artefatos:
 Metamodelo do domínio de interfaces ricas
 Transformações Modelo para Código (M2C)
 Adaptadores dinâmicos de conteúdo

8. 8
Modelagem Específica de Domínio (DSM)
 Uso de Linguagens Específicas de Domínio (DSLs)
 Metamodelos do domínio
 Modelagem usando termos e conceitos familiares ao domínio do
problema
 Facilita o mapeamento para o domínio da solução
 Modelos mais específicos e completos
 Geração de código para diferentes tecnologias de implementação

9. 9

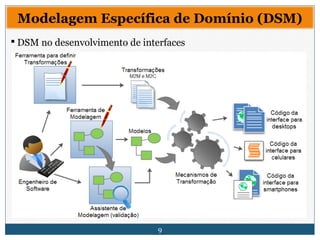

Modelagem Específica de Domínio (DSM)
 DSM no desenvolvimento de interfaces

10. 10

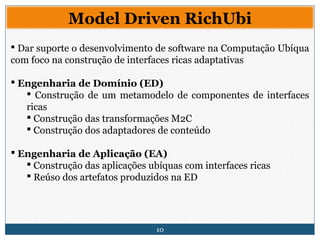

Model Driven RichUbi
 Dar suporte o desenvolvimento de software na Computação Ubíqua
com foco na construção de interfaces ricas adaptativas
 Engenharia de Domínio (ED)
 Construção de um metamodelo de componentes de interfaces
ricas
 Construção das transformações M2C
 Construção dos adaptadores de conteúdo
 Engenharia de Aplicação (EA)
 Construção das aplicações ubíquas com interfaces ricas
 Reúso dos artefatos produzidos na ED

11. 11

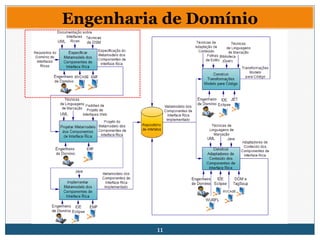

Engenharia de Domínio

12. 12

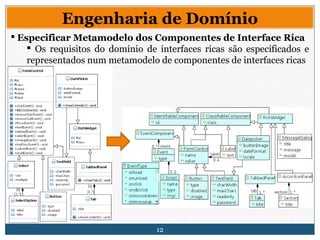

Engenharia de Domínio
 Especificar Metamodelo dos Componentes de Interface Rica
 Os requisitos do domínio de interfaces ricas são especificados e
representados num metamodelo de componentes de interfaces ricas

13. 13
Engenharia de Domínio

14. 14

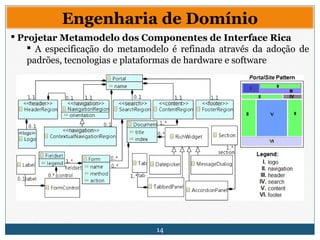

Engenharia de Domínio
 Projetar Metamodelo dos Componentes de Interface Rica
 A especificação do metamodelo é refinada através da adoção de
padrões, tecnologias e plataformas de hardware e software

15. 15

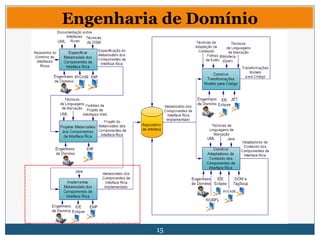

Engenharia de Domínio

16. 16

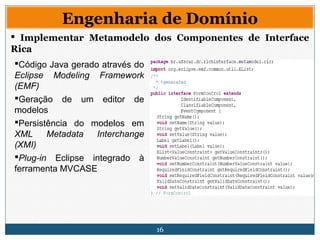

Engenharia de Domínio
 Implementar Metamodelo dos Componentes de Interface
Rica
Código Java gerado através do
Eclipse Modeling Framework
(EMF)
Geração de um editor de
modelos
Persistência do modelos em
XML Metadata Interchange
(XMI)
Plug-in Eclipse integrado à
ferramenta MVCASE

17. 17

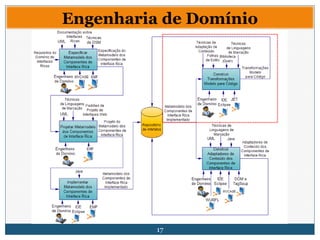

Engenharia de Domínio

18. 18

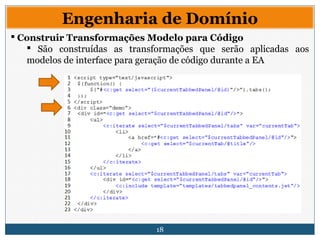

Engenharia de Domínio
 Construir Transformações Modelo para Código
 São construídas as transformações que serão aplicadas aos
modelos de interface para geração de código durante a EA

19. 19

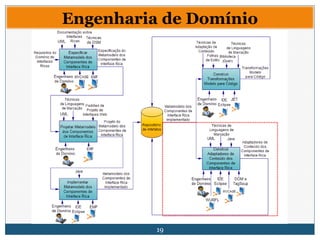

Engenharia de Domínio

20. 20
Engenharia de Domínio
 Construir Adaptadores de Conteúdo dos Componentes de
Interface Rica
 São construídos os adaptadores que realizarão a adaptação
dinâmica da interface conforme o perfil do dispositivo
Regra 1:
Condições
inputNode.size >
DEVICE_DISPLAY_COLUMNS_NUMBER
AND (inputNode.type == “text” OR
inputNode.type == “password”)
Ações
adaptInput(inputNode)
Regra 2:
Condições
imageNode.height >
DEVICE_DISPLAY_RESOLUTION_HEIGHT
OR imageNode.width >
DEVICE_DISPLAY_RESOLUTION_WIDTH
Ações
adaptImage(imageNode)

21. 21

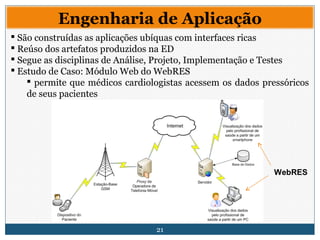

Engenharia de Aplicação
 São construídas as aplicações ubíquas com interfaces ricas
 Reúso dos artefatos produzidos na ED
 Segue as disciplinas de Análise, Projeto, Implementação e Testes
 Estudo de Caso: Módulo Web do WebRES
 permite que médicos cardiologistas acessem os dados pressóricos
de seus pacientes
WebRES

22. 22

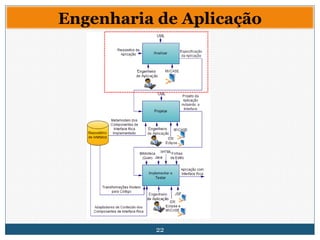

Engenharia de Aplicação

23. 23
Engenharia de Aplicação
 Analisar
 A aplicação é especificada a partir de seus requisitos

24. 24
Engenharia de Aplicação

25. 25

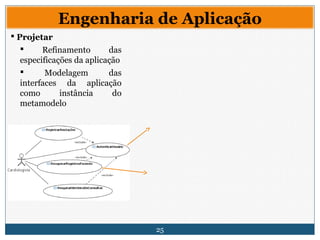

Engenharia de Aplicação
 Projetar
 Refinamento das
especificações da aplicação
 Modelagem das
interfaces da aplicação
como instância do
metamodelo

26. 26

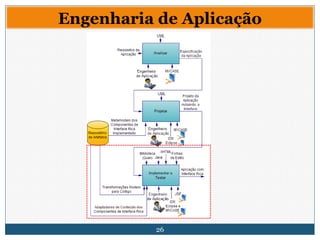

Engenharia de Aplicação

27. 27
Engenharia de Aplicação
 Implementar e Testar
 Geração parcial de código usando as transformações M2C
 Reúso dos adaptadores de conteúdo
21/01/15Carlos Eduardo Cirilo 27

28. 28
Trabalhos Correlatos
 Contextual Elements Modeling and Management through
Incremental Knowledge Acquisition (CEManTIKA) [Vieira et al.
2009]
 Processo que define atividades de Engenharia de Software
relacionadas à especificação do contexto e projeto de sistemas sensíveis
ao contexto
 Xmobile [Viana &Andrade 2008]
 Ambiente para a geração de aplicações adaptativas baseadas em
formulários para dispositivos móveis
 É composto por um framework de componentes abstratos de
interface, que permite modelar as interfaces da aplicação, e por uma
ferramenta de geração de código.

29. 29

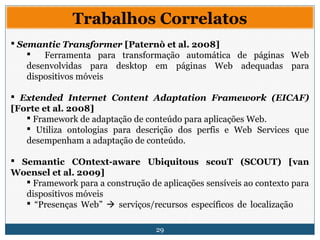

Trabalhos Correlatos
 Semantic Transformer [Paternò et al. 2008]
 Ferramenta para transformação automática de páginas Web
desenvolvidas para desktop em páginas Web adequadas para
dispositivos móveis
 Extended Internet Content Adaptation Framework (EICAF)
[Forte et al. 2008]
 Framework de adaptação de conteúdo para aplicações Web.
 Utiliza ontologias para descrição dos perfis e Web Services que
desempenham a adaptação de conteúdo.
 Semantic COntext-aware Ubiquitous scouT (SCOUT) [van
Woensel et al. 2009]
 Framework para a construção de aplicações sensíveis ao contexto para
dispositivos móveis
 “Presenças Web”  serviços/recursos específicos de localização

30. 30

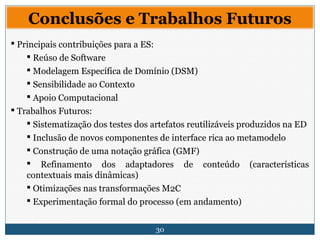

Conclusões e Trabalhos Futuros
 Principais contribuições para a ES:
 Reúso de Software
 Modelagem Específica de Domínio (DSM)
 Sensibilidade ao Contexto
 Apoio Computacional
 Trabalhos Futuros:
 Sistematização dos testes dos artefatos reutilizáveis produzidos na ED
 Inclusão de novos componentes de interface rica ao metamodelo
 Construção de uma notação gráfica (GMF)
 Refinamento dos adaptadores de conteúdo (características
contextuais mais dinâmicas)
 Otimizações nas transformações M2C
 Experimentação formal do processo (em andamento)
