www.mielectric.com.br
BASE MACAÉ - RJ

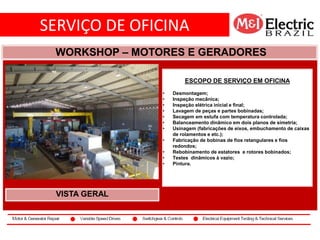

SERVIÇO DE OFICINA
co2
WORKSHOP – MOTORES E GERADORES
VISTA GERAL
ESCOPO DE SERVIÇO EM OFICINA
• Desmontagem;
• Inspeção mecânica;
• Inspeção elétrica inicial e final;
• Lavagem de peças e partes bobinadas;
• Secagem em estufa com temperatura controlada;
• Balanceamento dinâmico em dois planos de simetria;
• Usinagem (fabricações de eixos, embuchamento de caixas
de rolamentos e etc.);
• Fabricação de bobinas de fios retangulares e fios
redondos;
• Rebobinamento de estatores e rotores bobinados;
• Testes dinâmicos à vazio;
• Pintura.

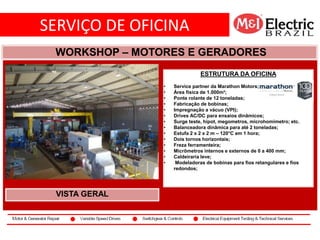

SERVIÇO DE OFICINA
co2
WORKSHOP – MOTORES E GERADORES
VISTA GERAL
ESTRUTURA DA OFICINA
• Service partner da Marathon Motors;
• Área física de 1.000m²;
• Ponte rolante de 12 toneladas;
• Fabricação de bobinas;
• Impregnação a vácuo (VPI);
• Drives AC/DC para ensaios dinâmicos;
• Surge teste, hipot, megometros, microhomimetro; etc.
• Balanceadora dinâmica para até 2 toneladas;
• Estufa 2 x 2 x 2 m – 120°C em 1 hora;
• Dois tornos horizontais;
• Freza ferramenteira;
• Micrômetros internos e externos de 0 a 400 mm;
• Caldeiraria leve;
• Modeladoras de bobinas para fios retangulares e fios
redondos;
SERVIÇO DE OFICINA
co2

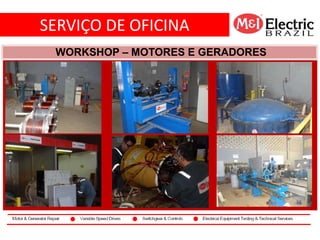

WORKSHOP – MOTORES E GERADORES
SERVIÇO DE OFICINA
co2

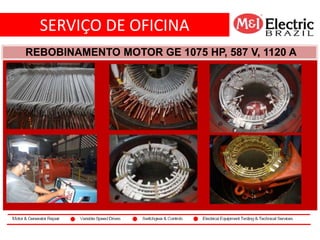

REBOBINAMENTO MOTOR GE 1075 HP, 587 V, 1120 A

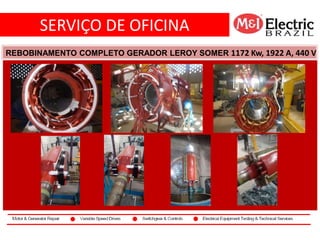

SERVIÇO DE OFICINA
co2
REBOBINAMENTO COMPLETO GERADOR LEROY SOMER 1172 Kw, 1922 A, 440 V

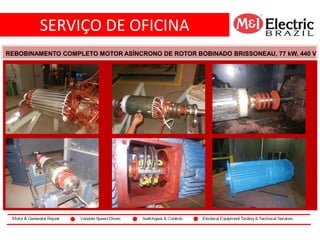

SERVIÇO DE OFICINA
co2
REBOBINAMENTO COMPLETO MOTOR ASÍNCRONO DE ROTOR BOBINADO BRISSONEAU, 77 kW, 440 V
SERVIÇO DE OFICINA
co2

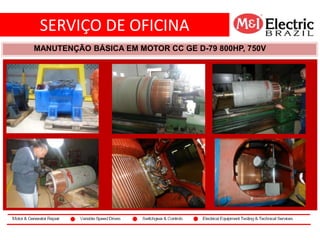

MANUTENÇÃO BÁSICA EM MOTOR CC GE D-79 800HP, 750V

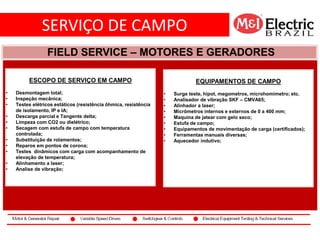

SERVIÇO DE CAMPO
co2
FIELD SERVICE – MOTORES E GERADORES
ESCOPO DE SERVIÇO EM CAMPO
• Desmontagem total;
• Inspeção mecânica;
• Testes elétricos estáticos (resistência ôhmica, resistência
de isolamento, IP e IA;
• Descarga parcial e Tangente delta;
• Limpeza com CO2 ou dielétrico;
• Secagem com estufa de campo com temperatura
controlada;
• Substituição de rolamentos;
• Reparos em pontos de corona;
• Testes dinâmicos com carga com acompanhamento de
elevação de temperatura;
• Alinhamento a laser;
• Analise de vibração;
EQUIPAMENTOS DE CAMPO
• Surge teste, hipot, megometros, microhomimetro; etc.
• Analisador de vibração SKF – CMVA65;
• Alinhador a laser;
• Micrômetros internos e externos de 0 a 400 mm;
• Maquina de jatear com gelo seco;
• Estufa de campo;
• Equipamentos de movimentação de carga (certificados);
• Ferramentas manuais diversas;
• Aquecedor indutivo;
SERVIÇO DE CAMPO
co2

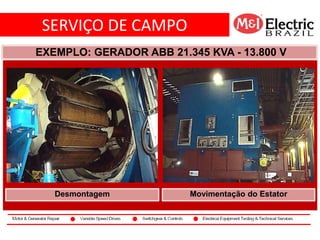

EXEMPLO: GERADOR ABB 21.345 KVA - 13.800 V
Desmontagem Movimentação do Estator
LIMPEZA COM CO2
co2
EXEMPLO: GERADOR ABB 21.345 KVA – 13.800 V
ANTES DA LIMPEZA DEPOIS DA LIMPEZA
LIMPEZA COM CO2
co2

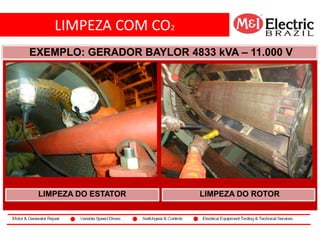

EXEMPLO: GERADOR BAYLOR 4833 kVA – 11.000 V
LIMPEZA DO ESTATOR LIMPEZA DO ROTOR

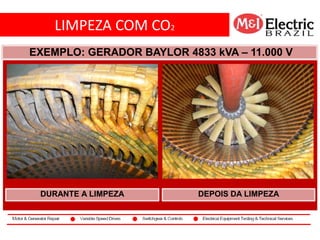

LIMPEZA COM CO2
co2
EXEMPLO: GERADOR BAYLOR 4833 kVA – 11.000 V
DURANTE A LIMPEZA DEPOIS DA LIMPEZA

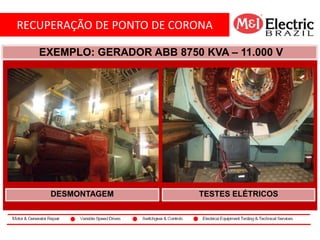

RECUPERAÇÃO DE PONTO DE CORONA
co2
EXEMPLO: GERADOR ABB 8750 KVA – 11.000 V
DESMONTAGEM TESTES ELÉTRICOS
RECUPERAÇÃO DE PONTO DE CORONA
co2

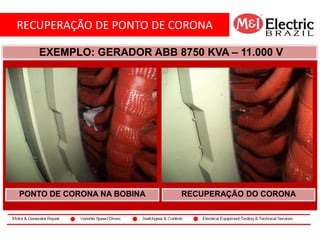

EXEMPLO: GERADOR ABB 8750 KVA – 11.000 V
PONTO DE CORONA NA BOBINA RECUPERAÇÃO DO CORONA
LIMPEZA COM CO2 E INPEÇÃO ELETRO/MECÂNICA
co2
EXEMPLO: GERADOR AVK 10.913 KVA – 13.800 V
ANTES DEPOIS

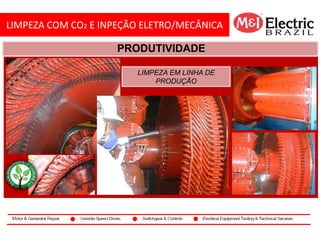

LIMPEZA COM CO2 E INPEÇÃO ELETRO/MECÂNICA
co2
PRODUTIVIDADE
LIMPEZA EM LINHA DE
PRODUÇÃO
LIMPEZA COM CO2 E INPEÇÃO ELETRO/MECÂNICA
co2
MELHORIA NOS CABOS DE LIGAÇÃO
ANTES DEPOIS
EFEITO
CORONA
NOS CABOS
DE
LIGAÇÃO
co2

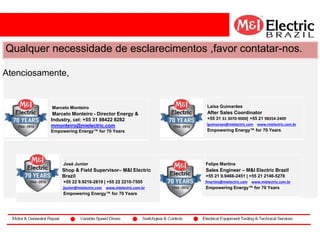

Qualquer necessidade de esclarecimentos ,favor contatar-nos.
Atenciosamente,
Felipe Martins
Sales Engineer – M&I Electric Brazil
+55 21 9.9466-2451 | +55 21 2146-5278
fmartins@mielectric.com | www.mielectric.com.br
Empowering Energy™ for 70 Years
José Junior
Shop & Field Supervisor– M&I Electric
Brazil
+55 22 9.9216-2819 | +55 22 2210-7505
jjunior@mielectric.com | www.mielectric.com.br
Empowering Energy™ for 70 Years
Marcelo Monteiro
Marcelo Monteiro - Director Energy &
Industry, cel: +55 31 98422 8282
mmonteiro@mielectric.com
Empowering Energy™ for 70 Years
Laísa Guimarães
After Sales Coordinator
+55 31 31 3070-9000| +55 21 98354-2409
lguimaraes@mielectric.com | www.mielectric.com.br
Empowering Energy™ for 70 Years

M&I ELECTRIC BRAZIL - MACAÉ RJ
