1. MÁQUINAS DE ELEVAÇÃO
E TRANSPORTE
PROF.: KAIO DUTRA
AULA 11 – GUINDASTES

2. Guindastes
◦Equipamento de elevação de cargas
fundamental na maioria dos
serviços de montagem, cujas
características principais são sua
grande mobilidade. É uma máquina
usada para erguer, movimentar e
baixar materiais pesados.
Prof.: Kaio Dutra

3. Guindastes
◦Na construção civil os guindastes
são habitualmente estruturas
temporárias fixadas ao chão ou
montadas num veículo
especialmente concebido para isto.
Enquanto que na indústria de
equipamentos pesados geralmente
são utilizados guindastes suspensos
em trilhos elevados que
movimentar cargas muito pesadas.
Prof.: Kaio Dutra

4. Guindastes
Classificações
◦Quanto a capacidade:
◦ Leves: até 20 t;
◦ Médios: entre 20 e 100 t;
◦ Pesados: acima de 100 t.
Prof.: Kaio Dutra

5. Guindastes
Classificações
◦Quanto a locomoção
◦ Fixos;
◦ Móveis:
◦ Pneus;
◦ Esteiras;
◦ Trilhos.
Prof.: Kaio Dutra

6. Guindastes
Classificações
◦Quanto a locomoção
◦ Fixos;
◦ Móveis:
◦ Pneus;
◦ Esteiras;
◦ Trilhos.
Prof.: Kaio Dutra

7. Guindastes
Classificações
◦Quanto a locomoção
◦ Fixos;
◦ Móveis:
◦ Pneus;
◦ Esteiras;
◦ Trilhos.
Prof.: Kaio Dutra

8. Guindastes
Classificações
◦Quanto a locomoção
◦ Fixos;
◦ Móveis:
◦ Pneus;
◦ Esteiras;
◦ Trilhos.
Prof.: Kaio Dutra

9. Guindastes
Classificações
◦Quanto a lança:
◦ Fixa;
◦ Treliçada;
◦ Telescópica.
Prof.: Kaio Dutra

10. Guindastes
Classificações
◦Quanto a lança:
◦ Fixa;
◦ Treliçada;
◦ Telescópica.
Prof.: Kaio Dutra

11. Guindastes
Classificações
◦Quanto a lança:
◦ Fixa;
◦ Treliçada;
◦ Telescópica.
Prof.: Kaio Dutra

12. Guindastes
Gruas
◦Fixo a terra, as Gruas ou guindastes
de torre oferecem a melhor
combinação de altura e capacidade,
e são usados geralmente na
construção de edifícios ou
estruturas altas.
Prof.: Kaio Dutra

13. Guindastes
Guindastes Giratórios
◦Apresentam como característica
básica a condição de serem
equipamentos de área de
movimentação limitada para o
manuseio de materiais e visam
atender locais de trabalho
específicos.
◦Estes podem ser fixados em
paredes ou colunas.
Prof.: Kaio Dutra

14. Guindastes
Guindautos - Munck
Prof.: Kaio Dutra

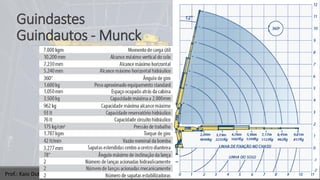

15. Guindastes
Guindautos - Munck
Prof.: Kaio Dutra

16. Guindastes
Guindastes móveis
◦Trata de máquinas móveis de
elevação de carga que usam o
movimento de içamento de cabos
para elevação de cargas
Prof.: Kaio Dutra

17. Guindastes
Guindastes móveis
Prof.: Kaio Dutra

18. Guindastes
Guindastes móveis
Prof.: Kaio Dutra

19. Guindastes
Guindastes móveis
Prof.: Kaio Dutra

20. Guindastes
Guindastes móveis
Prof.: Kaio Dutra

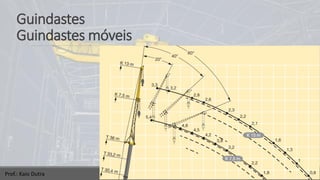

21. Guindastes
Guindastes móveis
Prof.: Kaio Dutra

22. Guindastes
Elementos Básicos de Operação
◦ Comprimento de lança (L) - medido entre os pinos
de articulação do pé e da roldana da ponta da lança.
◦ Levantamento da lança (α) – Estando o guindaste
assentado sobre o plano horizontal, o levantamento
da lança é o ângulo que o eixo da mesma faz com a
horizontal.
◦ Raio de operação (R) – à distancia horizontal entre o
eixo de rotação da mesa de giro e a vertical que
corresponde ao cabo de sustentação.
◦ Distância (d) – entre articulação da parte inferior da
lança e o eixo de rotação da mesa de giro.
◦ Altura (h) – da articulação inferior da lança, em
relação ao solo.
◦ Altura (H) – da ponta da lança, até o solo.
Prof.: Kaio Dutra
