Este documento discute o coprocessamento de resíduos urbanos em fornos de cimento. Ele apresenta as alternativas de disposição de resíduos, define coprocessamento e discute sua regulamentação. Também aborda experiências internacionais e nacionais de projetos de coprocessamento de resíduos urbanos, destacando desafios e oportunidades.

1. Coprocessamento de Resíduos em Fornos de
Cimento: Resíduos Urbanos
CMRR 2009

2. Coprocessamento de Resíduos em Fornos de
Cimento: Resíduos Urbanos
1. Alternativas de destruição de resíduos
2. Coprocessamento de resíduo em fornos de cimento
3. Regulamentação ambiental
4. Coprocessamento de resíduos urbanos: perspectivas
5. Cenário internacional
6. Cenário nacional: Projeto Cantagalo/RJ
7. Desafios e oportunidades
CMRR 2009

3. Alternativas de disposição de resíduos
Resíduos
Aterros Incineração Coprocessamento
Geração de passivo Geração de cinzas Destruição total
3

4. Coprocessamento: Definição
n Tecnologia de destinação final de resíduos em fornos
de cimento que não gera novos resíduos e contribui
para a preservação de recursos naturais.
Queimar e destruir resíduos
Operação
combinada
Produzir clínquer de qualidade
4

5. Hierarquia da gestão de resíduos
COPROCESSAMENTO
5

6. Hierarquia de sustentabilidade no tratamento de
resíduos
Prevenção
RECUPERAÇÃO Evitar a geração
de resíduos
Redução
Diminuir a demanda por
matérias-primas
Reuso
Maximizar a vida útil dos materiais
Reciclagem
Reprocessar resíduos
Coprocessamento
Aproveitamento de energia e minerais
Incineração ou Tratamento Físico-Químico
Destruição/ neutralização de resíduos
DISPOSIÇÃO
Disposição Final Controlada
Aterros
Encapsulamento para reutilização futura
6

7. Redução de gases do efeito estufa
CO2 CO2 CO2
SO2 SO2 SO2
NOx NOx NOx
Resí Combus
Combustíveis
duo tíveis
fósseis
fósseis
Coprocess. em
Incinerador + forno de cimento
forno de cimento
Adição Substituição
7

8. Fluxograma de Fabricação de Cimento
Matéria-prima Farinha Clínquer Cimento
Extração
Dosagem Queima Moagem
Britagem
Homogeneização Resfriamento Ensacamento
Moagem
8

9. Destruição do resíduo no forno
Resíduo
Componentes orgânicos Componentes inorgânicos
CaO
SiO2
Altas temperaturas
Cinzas Al2O3
Longo tempo de residência
Fe2O3
Alta turbulência
metais
Atmosfera oxidante
Solução sólida
99,99% de destruição
CO2 + H2O Clínquer
9

10. Cobertura Nacional
34 plantas licenciadas
10 plantas não licenciadas
10

11. Perfil dos resíduos coprocessados (2009)
Resíduos com
poder calorífico Substituto de
(39,4%) Matéria-Prima
(44%)
Resíduos Coprocessados
1 milhão de toneladas
Pneus
(16,6%)
Fonte: ABCP
Fonte: ABCP
11

12. Coprocessamento na Indústria de Cimento
1999 a 2008
2008
5.5 milhões t
1.0 milhão t
Capacidade potencial
2.5 milhões t / ano
12

13. Coprocessamento de Pneus
2003 a 2008 2008
138 M de pneus 33 M de pneus
(690.000 t) (166.000 t)
coprocessados coprocessados
Capacidade potencial
120 M de pneus
(600.000 t / ano)
13

14. Como é a destinação de Pneus no Brasil?
Brasil
Fonte:
RECICLANIP
14
14

15. Ganhos com o Coprocessamento em 2008
n Passivo ambiental destruído de 1 milhão de t.
n Substituição de 292.000 t de combustível fóssil
n Substituição de 352.000 t de matéria-prima
n Redução dos impactos ambientais locais e adequação do
forno de cimento como ferramenta de gestão ambiental
15

16. Instalação para Resíduo como Combustível
16

17. Instalação para Resíduo como Matéria-prima
17

18. Solução para gestão de outros setores industriais
Alumínio
Automotores
Papel &
Celulose
Embalagens
Petroquímica
cimento
Metalurgia Energia elétrica
Pneus Química
Siderurgia
18

19. Solução para passivos ambientais
Pneus inservíveis Plásticos Borras ácidas
Resíduo Urbano Resíduos industriais Borras
19

20. Solução para poluição e riscos
20

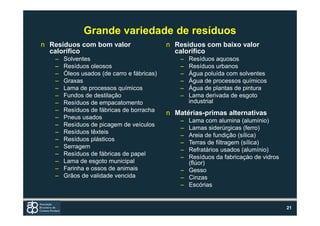

21. Grande variedade de resíduos
n Resíduos com bom valor n Resíduos com baixo valor
calorífico calorífico
– Solventes – Resíduos aquosos
– Resíduos oleosos – Resíduos urbanos
– Óleos usados (de carro e fábricas) – Água poluída com solventes
– Graxas – Água de processos químicos
– Lama de processos químicos – Água de plantas de pintura
– Fundos de destilação – Lama derivada de esgoto
– Resíduos de empacatomento industrial
– Resíduos de fábricas de borracha
n Matérias-primas alternativas
– Pneus usados
– Lama com alumina (alumínio)
– Resíduos de picagem de veículos
– Lamas siderúrgicas (ferro)
– Resíduos têxteis
– Areia de fundição (sílica)
– Resíduos plásticos
– Terras de filtragem (sílica)
– Serragem
– Refratários usados (alumínio)
– Resíduos de fábricas de papel
– Resíduos da fabricaçào de vidros
– Lama de esgoto municipal (flúor)
– Farinha e ossos de animais – Gesso
– Grãos de validade vencida – Cinzas
– Escórias
21

22. Resíduos proibidos
– Resíduos de serviços de saúde
– Resíduos domésticos não selecionados
– Resíduos radioativos
– Substâncias organocloradas
– Agrotóxicos
– Substâncias explosivas
22

23. Legislação
n Agencias Estaduais (1998)
• Cetesb (SP)
• Feam (MG) 2010
• Feema (RJ)
• Fepam (RS)
• Iap (PR)
n Agencias Federais
• Nr 264 (1999)
• Nr 316 (2002)
23

24. COPROCESSAMENTO DE RESÍDUOS
URBANOS: PERSPECTIVAS

25. Aterros Sanitários
1 em cada 3 aterros sanitários do interior de São Paulo
está esgotado
De 42 depósitos de lixo de cidades com mais de 100 mil habitantes, 14 terão de fechar neste ano ou 2010
Fonte: Estado de S. Paulo – 15.03.09

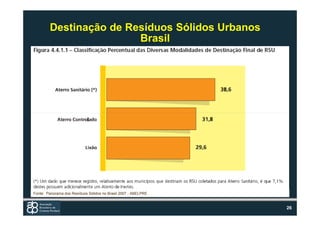

26. Destinação de Resíduos Sólidos Urbanos
Brasil
Fonte: Panorama dos Resíduos Sólidos no Brasil 2007 - ABELPRE
26

27. Cenário Internacional
n Coprocessamento de resíduo urbano com tecnologia
dominada
n Aplicada na Alemanha, Áustria, Romênia, Inglaterra,
Japão, Coréia, México, Índia, Tailândia, entre outros.
n Alternativa sustentável para destinação de resíduos
urbanos
n Perspectiva de fonte energética futura
27

28. Destinação de Resíduos Sólidos Urbanos
Europa
Coprocessamento
Fonte: Waste Generated and Treated in Europe; Office for official publications of the European Community, 2005
28

29. Alemanha
Fluxograma - Desde as empresas coletoras de resíduos,
passando pela segregação e preparação, até o envio do
material para coprocessamento na fábrica de cimento
Resíduos Industriais e
Resíduos Comerciais
Empresa Segregação/
Reciclagem Plataforma
(Privada, Pública ou Holcim
Pública/Privada)
Resíduos Municipais
Resíduos a serem
coprocessados na
fábrica Holcim Lägerdorf
Fração variada Fração pesada para
de material reciclável Planta Térmica
29

30. Projeto Piloto: Cantagalo-RJ
n Projeto pioneiro com a prefeitura com início em agosto de
2007
n Suporte da UFRJ e autorizado pela FEEMA
n Resíduo da compostagem do resíduo urbano
n Coprocessamento: 30 t/mês (janeiro 2009)
n Fábrica: Lafarge Brasil/Cantagalo-RJ
30

31. Cantagalo
Estado do Rio de Janeiro
Polo Cimenteiro de Cantagalo – RJ 20.000 Habitantes
(Cantagalo – Cordeiro – Macuco) Região Serrana Estado do Rio
Holcim de Janeiro
Lafarge
Votorantim
31

32. Resíduo Urbano Classificado
Características:
PCS : 2.832 kcal/kg 4.043 kcal/kg (após secagem) PetCoke : 8.500 kcal/kg
Cinzas = 12,55% Cloro = 0,23% H2O = 50,92%
32

33. Da Coleta à Destinação – Projeto Cantagalo
Usina de Reciclagem e Compostagem Separação do Material
Reciclagem Separação Adubo / Rejeitos
33

34. Da Coleta à Destinação – Projeto Cantagalo
Adubo (135 t/mês)
Coprocessamento
(Rejeito do Adubo ± 20 t/mês)
Coleta de lixo
Transporte Descaracterização
para a Usina (materiais permitidos
CONAMA 264)
Reciclagem
Triagem do material Compostage Coprocessamento
coletado m
Aterro (Rejeito do
Lixo = ± 47 t/mês) (materiais não
Aterro
permitidos CONAMA 264)
34

35. Da Coleta à Destinação – Projeto Cantagalo
Aterro
Seleção de vidros Separação de Materiais Reciclados Coprocessamento em Forno de Cimento
35

36. Resultados do Projeto
n Modelo positivo de parceria entre entidade pública e
iniciativa privada;
n Substituição de combustíveis fósseis e não
renováveis por energia alternativa.
n Diminuição do Impacto Ambiental gerado pelo aterro
de resíduo urbano
36

37. Oportunidades
n Redução do impacto ambiental das áreas de disposição
de resíduos
n Redução do passivo ambiental dos aterros
n Aproveitamento de grandes volumes de resíduos
através de uma política de valorização pelo estímulo à
reciclagem e ao coprocessamento
n Aproveitamento do resíduo urbano como insumo
energético
37

38. Desafios contemplados na LEI 12305/2010
n Elaboração de legislação específica para
coprocessamento de resíduo urbano
n Incentivo aos municípios para adoção de soluções
mais sustentáveis
n Participação efetiva dos municípios na implantação de
áreas de triagem e na organização da cadeia de
recicladores e catadores
n Equacionamento econômico dos investimentos
necessários com as tecnologias existentes
38

39. OBRIGADO!
39
