Este documento estabelece diretrizes de segurança para o uso de andaimes, incluindo requisitos para montagem, acesso, proteção e desmontagem seguros. Devem ser inspecionados antes e após o uso e construídos para suportar pelo menos duas vezes a carga máxima. Trabalhadores em andaimes acima de 1,5m devem usar cinto de segurança e corrimão de proteção.

1. USO DE ANDAIMES
N B R 6404
SEGURANÇA NOS ANDAIMES

2. USO DE ANDAIMES

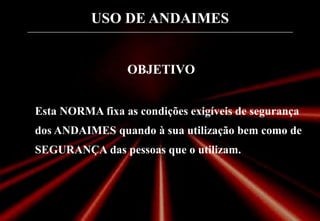

OBJETIVO
Esta NORMA fixa as condições exigíveis de segurança
dos ANDAIMES quando à sua utilização bem como de
SEGURANÇA das pessoas que o utilizam.

3. USO DE ANDAIMES

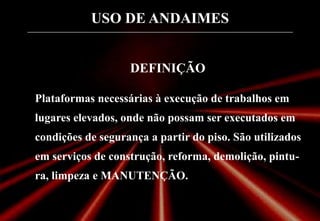

DEFINIÇÃO
Plataformas necessárias à execução de trabalhos em
lugares elevados, onde não possam ser executados em
condições de segurança a partir do piso. São utilizados
em serviços de construção, reforma, demolição, pintu-
ra, limpeza e MANUTENÇÃO.

4. USO DE ANDAIMES
TIPOS DE ANDAIMES
• Andaimes suspensos
• Andaimes tipo cadeira de contramestre
• Andaimes inclinados
• Andaimes sobre cavaletes
• Andaimes de travessão

5. USO DE ANDAIMES

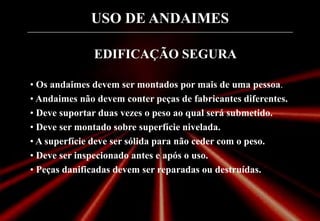

EDIFICAÇÃO SEGURA
• Os andaimes devem ser montados por mais de uma pessoa.
• Andaimes não devem conter peças de fabricantes diferentes.
• Deve suportar duas vezes o peso ao qual será submetido.
• Deve ser montado sobre superfície nivelada.
• A superfície deve ser sólida para não ceder com o peso.
• Deve ser inspecionado antes e após o uso.
• Peças danificadas devem ser reparadas ou destruídas.

6. USO DE ANDAIMES

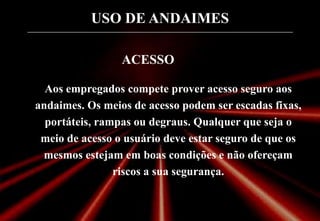

ACESSO
Aos empregados compete prover acesso seguro aos
andaimes. Os meios de acesso podem ser escadas fixas,
portáteis, rampas ou degraus. Qualquer que seja o
meio de acesso o usuário deve estar seguro de que os
mesmos estejam em boas condições e não ofereçam
riscos a sua segurança.

7. USO DE ANDAIMES

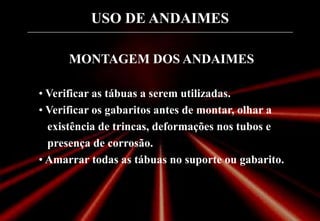

MONTAGEM DOS ANDAIMES
• Verificar as tábuas a serem utilizadas.
• Verificar os gabaritos antes de montar, olhar a
existência de trincas, deformações nos tubos e
presença de corrosão.
• Amarrar todas as tábuas no suporte ou gabarito.

8. USO DE ANDAIMES

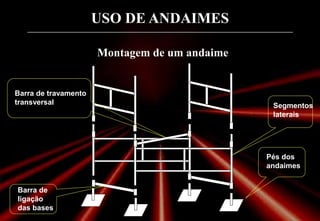

Montagem de um andaime
Pés dos
andaimes
Barra de
ligação
das bases
Barra de travamento
transversal Segmentos
laterais

9. USO DE ANDAIMES

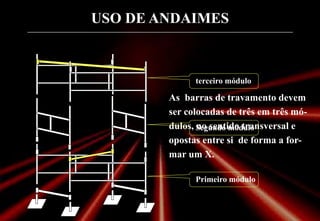

As barras de travamento devem
ser colocadas de três em três mó-
dulos, no sentido transversal e
opostas entre si de forma a for-
mar um X.
Primeiro módulo
Segundo módulo
terceiro módulo

10. USO DE ANDAIMES

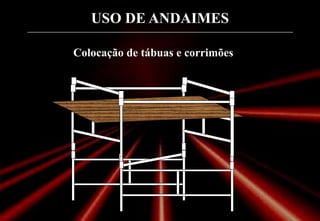

Colocação de tábuas e corrimões

11. USO DE ANDAIMES

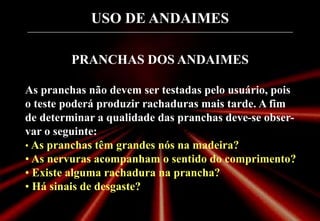

PRANCHAS DOS ANDAIMES
As pranchas não devem ser testadas pelo usuário, pois
o teste poderá produzir rachaduras mais tarde. A fim
de determinar a qualidade das pranchas deve-se obser-
var o seguinte:
• As pranchas têm grandes nós na madeira?
• As nervuras acompanham o sentido do comprimento?
• Existe alguma rachadura na prancha?
• Há sinais de desgaste?

12. USO DE ANDAIMES

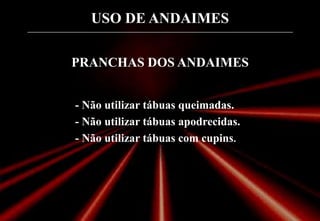

- Não utilizar tábuas queimadas.
- Não utilizar tábuas apodrecidas.
- Não utilizar tábuas com cupins.
PRANCHAS DOS ANDAIMES

13. USO DE ANDAIMES

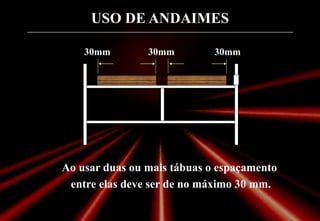

30mm 30mm
30mm
Ao usar duas ou mais tábuas o espaçamento
entre elas deve ser de no máximo 30 mm.

14. USO DE ANDAIMES

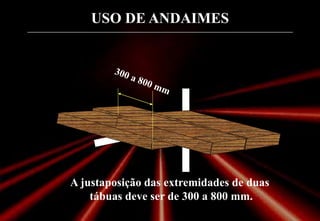

A justaposição das extremidades de duas
tábuas deve ser de 300 a 800 mm.

15. USO DE ANDAIMES

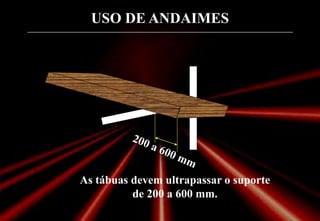

As tábuas devem ultrapassar o suporte
de 200 a 600 mm.

16. USO DE ANDAIMES

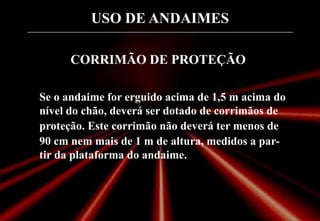

CORRIMÃO DE PROTEÇÃO
Se o andaime for erguido acima de 1,5 m acima do
nível do chão, deverá ser dotado de corrimãos de
proteção. Este corrimão não deverá ter menos de
90 cm nem mais de 1 m de altura, medidos a par-
tir da plataforma do andaime.

17. USO DE ANDAIMES

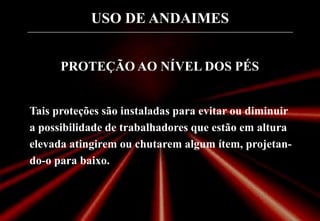

PROTEÇÃO AO NÍVEL DOS PÉS
Tais proteções são instaladas para evitar ou diminuir
a possibilidade de trabalhadores que estão em altura
elevada atingirem ou chutarem algum ítem, projetan-
do-o para baixo.

18. USO DE ANDAIMES

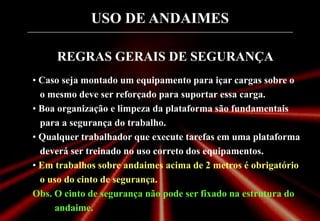

REGRAS GERAIS DE SEGURANÇA
• Caso seja montado um equipamento para içar cargas sobre o
o mesmo deve ser reforçado para suportar essa carga.
• Boa organização e limpeza da plataforma são fundamentais
para a segurança do trabalho.
• Qualquer trabalhador que execute tarefas em uma plataforma
deverá ser treinado no uso correto dos equipamentos.
• Em trabalhos sobre andaimes acima de 2 metros é obrigatório
o uso do cinto de segurança.
Obs. O cinto de segurança não pode ser fixado na estrutura do
andaime.

19. USO DE ANDAIMES

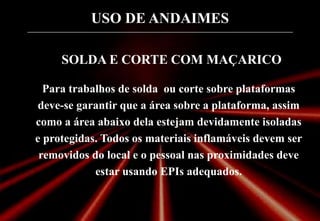

SOLDA E CORTE COM MAÇARICO
Para trabalhos de solda ou corte sobre plataformas
deve-se garantir que a área sobre a plataforma, assim
como a área abaixo dela estejam devidamente isoladas
e protegidas. Todos os materiais inflamáveis devem ser
removidos do local e o pessoal nas proximidades deve
estar usando EPIs adequados.

20. USO DE ANDAIMES

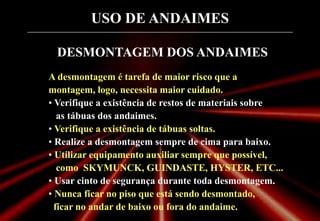

DESMONTAGEM DOS ANDAIMES
A desmontagem é tarefa de maior risco que a
montagem, logo, necessita maior cuidado.
• Verifique a existência de restos de materiais sobre
as tábuas dos andaimes.
• Verifique a existência de tábuas soltas.
• Realize a desmontagem sempre de cima para baixo.
• Utilizar equipamento auxiliar sempre que possível,
como SKYMUNCK, GUINDASTE, HYSTER, ETC...
• Usar cinto de segurança durante toda desmontagem.
• Nunca ficar no piso que está sendo desmontado,
ficar no andar de baixo ou fora do andaime.

21. USO DE ANDAIMES

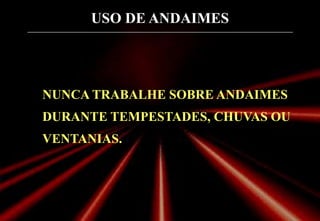

NUNCA TRABALHE SOBRE ANDAIMES
DURANTE TEMPESTADES, CHUVAS OU
VENTANIAS.
