Luis Fernando Gomes Soares, da PUC/ RJ
Bridge Player Private Base Manager Layout Manager Manager Adapters Ginga Common - Core Context Manager Data CA Search Engine Update Manager Processing Players DRM Tuner G. Manager Protocol Stack SI MPE DSM- CC Media Streams FTP HTTP RSTP RTCP IGMP TS and Others RTP TCP UDP IP 10
Luis Fernando Gomes Soares, da PUC/ RJ
- 1. O middleware ginga:plataforma aberta que amplia a participação do telespectador Agenda • Tipos de aplicações para TV digital • Requisitos do Middleware • Ginga-NCL • Desenvolvimento de aplicações no NCL • Aplicações futuras: interação multimodal e objetos 3D Copyright © 2006 TeleMídia 1

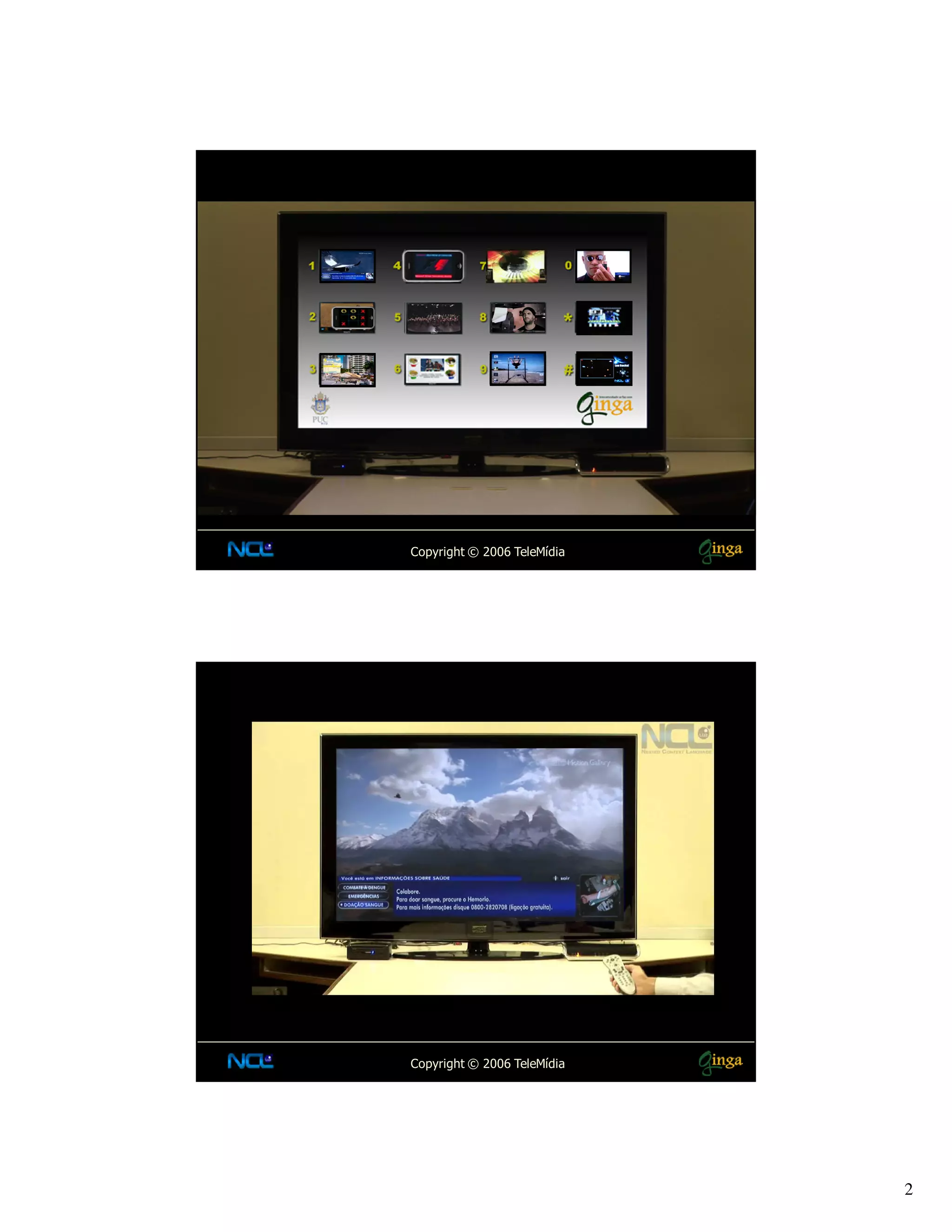

- 2. Copyright © 2006TeleMídia Copyright © 2006 TeleMídia 2
- 3. Copyright © 2006TeleMídia Copyright © 2006 TeleMídia 3
- 4. Copyright © 2006TeleMídia Copyright © 2006 TeleMídia 4
- 5. Copyright © 2006TeleMídia Africa do Sul 2010 5
- 6. Tipos de Aplicação •Conteúdo adicional sem qualquer relação semântica com o programa (vídeo principal) • Conteúdo adicional relacionado ao programa, mas sem nenhum sincronismo com o vídeo principal • Conteúdo adicional relacionado ao programa e sincronizado com o vídeo principal • Narrativas interativas Copyright © 2006 TeleMídia Suporte Adicional • Canal de interatividade • Multiprogramação • Múltiplos dispositivos de exibição 6
- 7. ... Apl 1 Apl 2 Apl 3 Apl n Ginga OS ... Apl 1 Apl 2 Apl 3 Apl n Ginga - NCL Lua Extensions Ginga-CC OS 7
- 8. Ginga Ginga - NCL Presentation Engine XML Parsers Formatter NCL Context Converters Manager Scheduler Extensions Player Private Base Manager Layout Manager Manager Adapters Ginga Common - Core Context Manager Data CA Search Engine Update Manager Processing Players DRM Tuner G. Manager Protocol Stack Ginga-NCL Ginga - NCL Presentation Engine XML Parsers Formatter NCL Context Converters Manager Scheduler Player Private Base Manager Layout Manager Manager Adapters Ginga Common - Core Context Manager Data CA Search Engine Update Manager Processing Players DRM Tuner G. Manager Protocol Stack SI MPE DSM- CC Media Streams HTTP RTP RTCP TS TCP UDP IP 8
- 9. Ginga-J + Ginga-NCL Ginga - NCL Presentation Engine XML Parsers Formatter Ginga –J Execution Engine NCL Context Converters Manager Scheduler Bridge Player Private Base Manager Layout Manager Manager Adapters Ginga Common - Core Context Manager Data CA Search Engine Update Manager Processing Players DRM Tuner G. Manager Protocol Stack SI MPE DSM- CC Media Streams HTTP RTP RTCP TS TCP UDP IP Broadband TV + Ginga-NCL Ginga - NCL Presentation Engine XML Parsers Formatter NCL Context Converters Manager Scheduler Player Private Base Manager Layout Manager Manager Adapters Ginga Common - Core Context Manager Data CA Search Engine Update Manager Processing Players DRM Tuner G. Manager Protocol Stack SI MPE DSM- CC Media Streams HTTP RTP RTCP TS TCP UDP IP 9

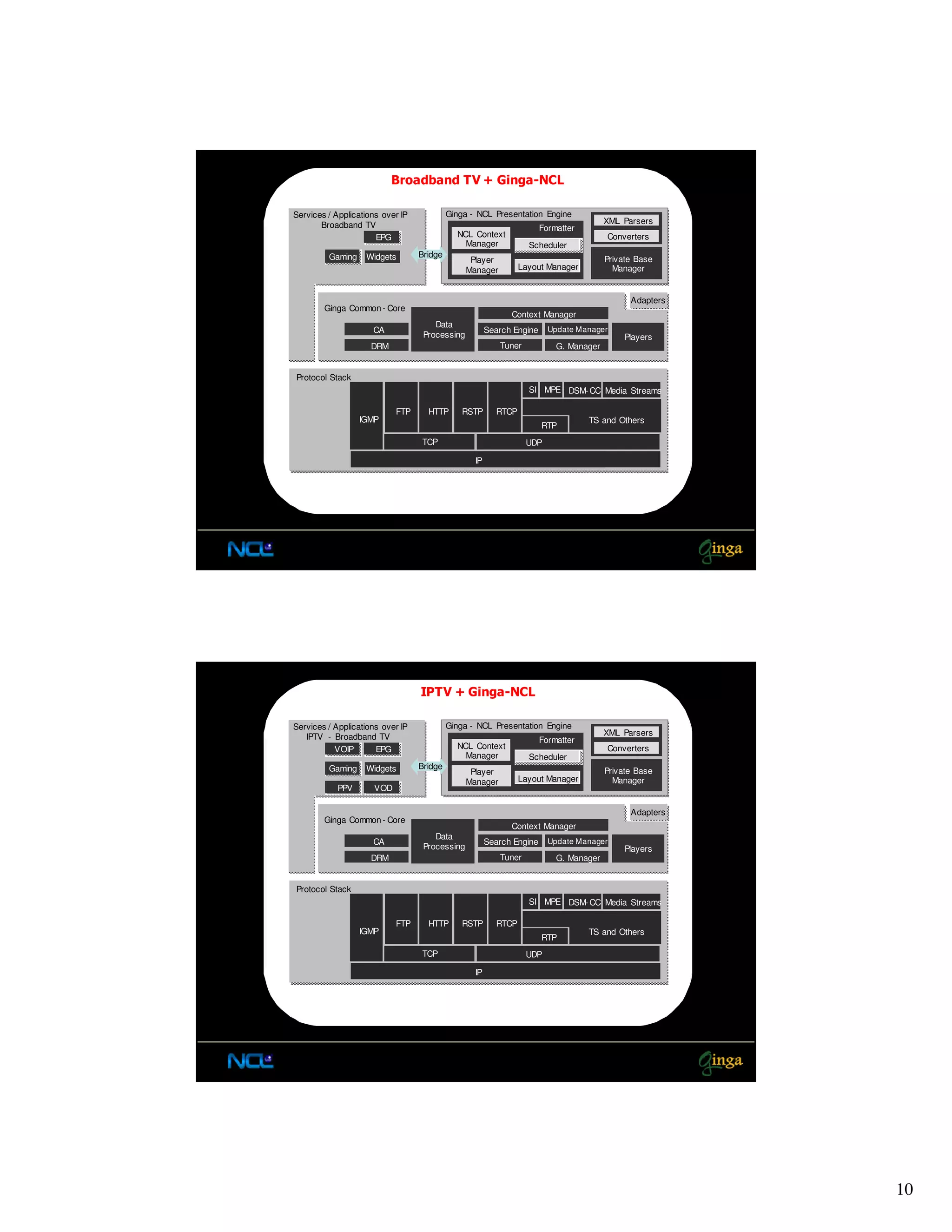

- 10. Broadband TV +Ginga-NCL Services / Applications over IP Ginga - NCL Presentation Engine Broadband TV XML Parsers Formatter EPG NCL Context Converters Manager Scheduler Gaming Widgets Bridge Player Private Base Manager Layout Manager Manager Adapters Ginga Common - Core Context Manager Data CA Search Engine Update Manager Processing Players DRM Tuner G. Manager Protocol Stack SI MPE DSM- CC Media Streams FTP HTTP RSTP RTCP IGMP TS and Others RTP TCP UDP IP IPTV + Ginga-NCL Services / Applications over IP Ginga - NCL Presentation Engine IPTV - Broadband TV XML Parsers Formatter VOIP EPG NCL Context Converters Manager Scheduler Gaming Widgets Bridge Player Private Base Manager Layout Manager Manager PPV VOD Adapters Ginga Common - Core Context Manager Data CA Search Engine Update Manager Processing Players DRM Tuner G. Manager Protocol Stack SI MPE DSM- CC Media Streams FTP HTTP RSTP RTCP IGMP TS and Others RTP TCP UDP IP 10
- 11. Hybrid TV Services / Applications over IP Ginga - NCL Presentation Engine IPTV - Broadband TV XML Parsers Formatter VOIP EPG NCL Context Converters Manager Scheduler Gaming Widgets Bridge Player Private Base Manager Layout Manager Manager PPV VOD Adapters Ginga Common - Core Context Manager Data CA Search Engine Update Manager Processing Players DRM Tuner G. Manager Protocol Stack SI MPE DSM- CC Media Streams FTP HTTP RSTP RTCP IGMP TS and Others RTP TCP UDP IP Linguagem de Especificação • Simples de ser entendida e usada • Leve • Expressiva • Linguagem Declarativa de Domínio Específico DSL Copyright © 2006 TeleMídia 11
- 12. NCL Nested Context Language • Inovação do Sistema Brasileiro de TV Digital: – Linguagem declarativa NCL (Nested Context Language) – Sua linguagem de script Lua – seu ambiente de execução middleware Ginga-NCL. • ITU-T H.761 Recommendation for IPTV services • ITU-R BT 1691-1 Recommendation for Terrestrial DTV Copyright © 2006 TeleMídia Funcionalidades – Suporte declarativo a: • Sincronismo de mídia – Interatividade como um caso particular • Adaptabilidade • Múltiplas redes de distribuição • Múltiplos dispositivos de exibição • Edição ao vivo 12
- 13. java onBegin Start Start onBegin onEnd Start Stop Stop onBegin Start onSelection Set Set size size Stop Start Start onEnd Smil TV interactiva se hace con Copyright © 2006 TeleMídia Ginga Autoria Copyright © 2006 TeleMídia 13
- 14. NCL Eclipse Copyright © 2006 TeleMídia NCL Composer O middleware ginga: plataforma aberta que amplia a participação do telespectador 14
- 15. Players Ginga-NCL Copyright © 2006 TeleMídia Ginga-NCL é software livre 15
- 16. Comunidades Ginga Argentina Bolivia Ecuador Brasil Implementação de Referência Ginga-NCL • C++ Language • Linux platform • High performance • Hard to embed Copyright © 2006 TeleMídia 16
- 17. Ginga –NCL paraWindows Copyright © 2006 TeleMídia Set-top Box Virtual Ginga-NCL Copyright © 2006 TeleMídia 17
- 18. Ginga -NCL LiveCD Copyright © 2006 TeleMídia Ginga –NCL para IPTV • IPTV: Recommendation H.761 – Symbian – Android Copyright © 2006 TeleMídia 18

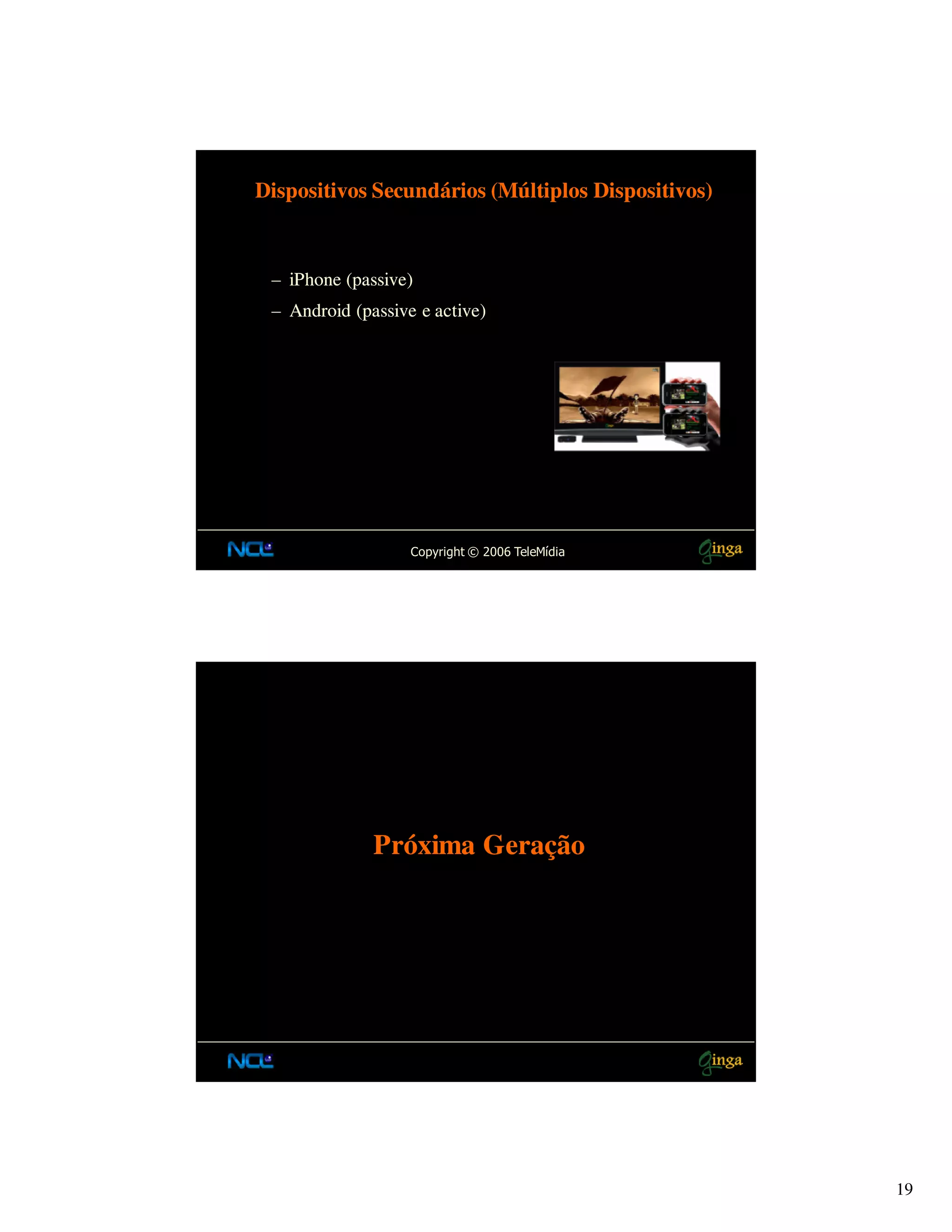

- 19. Dispositivos Secundários (MúltiplosDispositivos) – iPhone (passive) – Android (passive e active) Copyright © 2006 TeleMídia Próxima Geração 19
- 20. Pesquisa em Linguagense Players • Interoperabilidade: Liaison ITU-T/W3C – NCL como linguagem de cola – NCL como plug-in Web Plug-ins Ginga TV Conectada Copyright © 2006 TeleMídia 20
- 21. Pesquisa em Linguagense Players • Interoperabilidade: Liaison ITU-T/W3C – NCL como linguagem de cola – NCL como plug-in Web – NCL Raw profile – Hypermedia Raw Profile – Sintaxe de transferência NCL 4.0 • NCL 4.0 / Hypermedia Raw Profile – Abstrações de mais alto nível para definição de relacionamentos – Melhor suporte a aplicações cientes de contexto – Suporte a interfaces multimodais 21
- 22. Africa do Sul2010 Entretenimento Copyright © 2006 TeleMídia 22

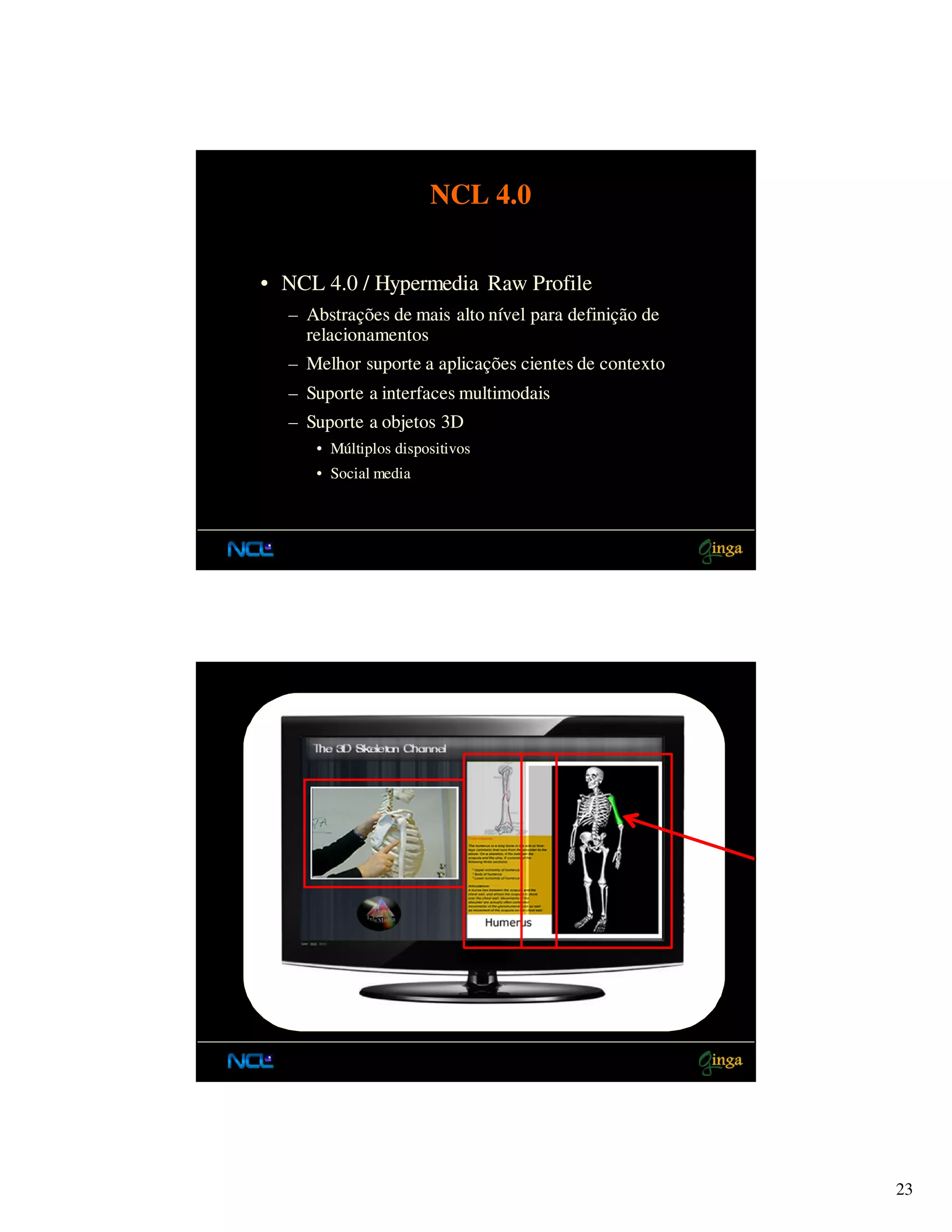

- 23. NCL 4.0 • NCL4.0 / Hypermedia Raw Profile – Abstrações de mais alto nível para definição de relacionamentos – Melhor suporte a aplicações cientes de contexto – Suporte a interfaces multimodais – Suporte a objetos 3D • Múltiplos dispositivos • Social media 23
- 24.
