Este documento descreve os procedimentos de inspeção metalográfica de um produto, especificando itens como composição química, dureza, microestrutura e ensaios mecânicos. Ele define a frequência e métodos de teste para cada característica, como dureza de núcleo a cada lote e resistência à tração mensal. Também fornece instruções sobre como lidar com desvios dos valores especificados e a localização das amostras para os testes.

1. 12 de 13
Si: 1,60 - 2,00
P: 0,20 máximo
C: 2,80 - 3,40
ME - 028 Microscópio
3.3.1 % de Ferrita
5% máximo abaixo de 2,5 mm de
profundidade
3.3.2 % de Perlita Não especificado em Norma
3.3.3 Tipo e Tamanho da grafita
3.3 Microestrutura Perlítico
Cada Panela 01 corpo de prova B1
Disposição A e B Tamanho
4 - 5
3.3.4 % de Cementita Deve ser isento
Durômetro
Boletim de Corrida
e
Ficha de Controle
Metalúrgico (FCM)
3.2 Dureza superficial N. A. N. A. N. A. N. A. N. A. N. A.
INSTRUÇÃO
REF. Nº
MEIO DE CONTROLE
FORMA DE
REGISTRO
3.1 Dureza de núcleo 180 - 240 HB nnnn 5 / 750 kg Cada Panela 01 corpo de prova B1 ME - 032
ITEM CARACTERÍSTICA ESPECIFICADO FREQUÊNCIA
TAMANHO DA
AMOSTRA
CAVIDADE
de 00/01/00
Elaborado por: Visto: Aprovado por: Visto:
0 0 0 0 0
MATERIAL CLIENTE PRODUTO Nº DO PRODUTO Nº DESENHO ALTERAÇÃO TÉCNICA
DATA INICIAL PÁGINA
TRATAMENTO TÉRMICO

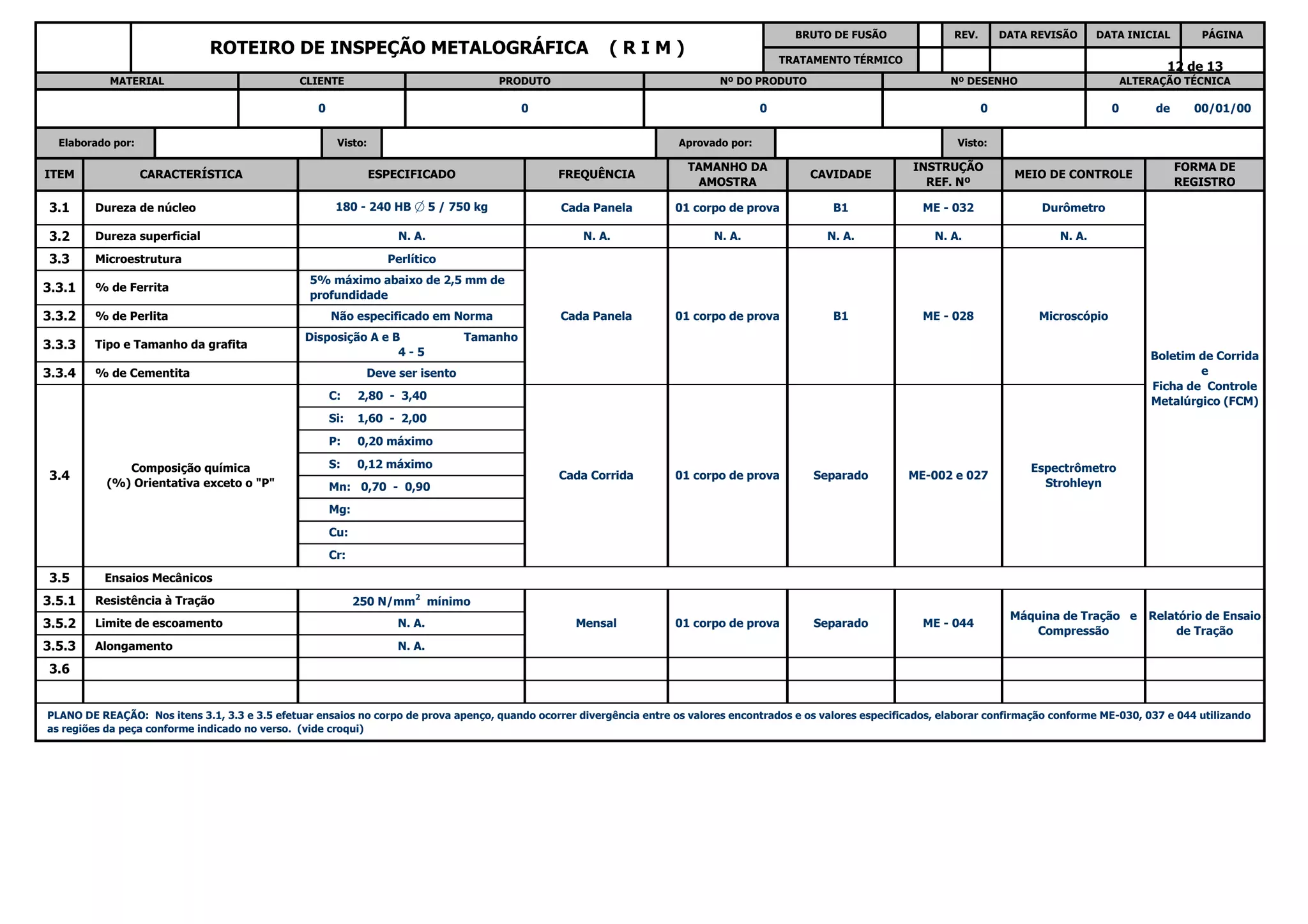

ROTEIRO DE INSPEÇÃO METALOGRÁFICA ( R I M )
BRUTO DE FUSÃO REV. DATA REVISÃO
PLANO DE REAÇÃO: Nos itens 3.1, 3.3 e 3.5 efetuar ensaios no corpo de prova apenço, quando ocorrer divergência entre os valores encontrados e os valores especificados, elaborar confirmação conforme ME-030, 037 e 044 utilizando
as regiões da peça conforme indicado no verso. (vide croqui)
3.6
Relatório de Ensaio
de Tração
3.5.2 Limite de escoamento N. A.
3.5.3 Alongamento N. A.
3.5 Ensaios Mecânicos
3.5.1 Resistência à Tração 250 N/mm
2
mínimo
Mensal 01 corpo de prova Separado ME - 044
Máquina de Tração e
Compressão
ME-002 e 027
Espectrômetro
Strohleyn
P: 0,20 máximo
S: 0,12 máximo
Mn: 0,70 - 0,90
Mg:
Cu:
Cr:
3.4
Composição química
(%) Orientativa exceto o "P"
Cada Corrida 01 corpo de prova Separado

2. 13 de 13
INSTRUÇÃO FORMA DETAMANHO DA
de 00/01/00
Elaborado por: Visto: Aprovado por: Visto:
0 0 0 0 0
MATERIAL CLIENTE PRODUTO Nº DO PRODUTO Nº DESENHO ALTERAÇÃO TÉCNICA
DATA INICIAL PÁGINA
TRATAMENTO TÉRMICO
ROTEIRO DE INSPEÇÃO METALOGRÁFICA ( R I M )
BRUTO DE FUSÃO REV. DATA REVISÃO

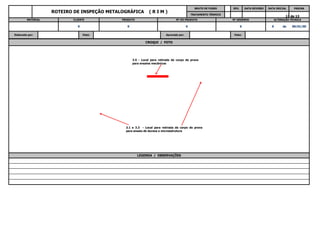

CROQUI / FOTO
3.5 - Local para retirada de corpo de prova
para ensaios mecânicos
LEGENDA / OBSERVAÇÕES
3.1 e 3.3 - Local para retirada de corpo de prova
para ensaio de dureza e microestrutura
