1) O documento apresenta fórmulas para calcular a interseção de um cilindro em uma redução concêntrica variando os ângulos de corte. 2) São mostrados os resultados dos cálculos para sete ângulos de corte diferentes. 3) O documento também explica como calcular o ângulo formado pela diferença entre os diâmetros do cilindro maior e menor.

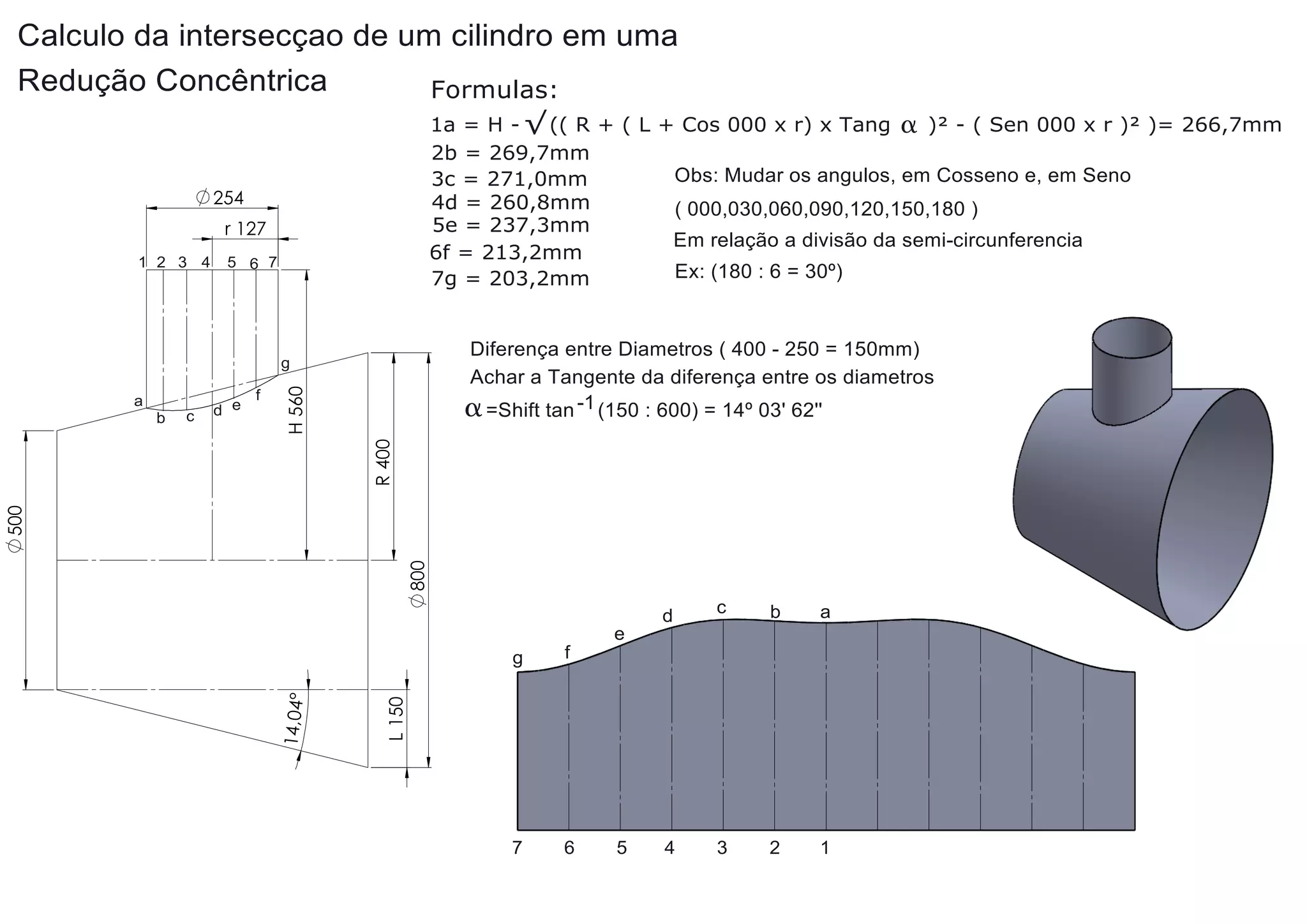

1. Calculo da intersecçao de um cilindro em uma
Redução Concêntrica
Formulas:
1a = H - √ (( R + ( L + Cos 000 x r) x Tang a )² - ( Sen 000 x r )² )= 266,7mm
2b = 269,7mm
Obs: Mudar os angulos, em Cosseno e, em Seno
3c = 271,0mm
4d = 260,8mm
( 000,030,060,090,120,150,180 )
5e = 237,3mm
Em relação a divisão da semi-circunferencia
6f = 213,2mm
Ex: (180 : 6 = 30º)
7g = 203,2mm
254
r 127
1 2 3 4
5 6 7
Diferença entre Diametros ( 400 - 250 = 150mm)
Achar a Tangente da diferença entre os diametros
a =Shift tan -1 (150 : 600) = 14º 03' 62''
a
c
f
800
500
R 400
b
d e
H 560
g
d
c
b
a
4
3
2
1
e
f
7
6
L 150
14,04°
g
5
