Este documento aborda o uso de Android Things e IoT para desenvolvimento de aplicações, com foco em segurança e prototipagem de dispositivos. Existem discussões sobre machine learning, APIs de visão computacional, reconhecimento de fala e integrações práticas com dispositivos embarcados. Exemplos práticos são fornecidos, incluindo a criação de uma máquina inteligente de doces e leitura de botões com GPIO.

1. Alvaro Viebrantz
@alvaroviebrantz
aviebrantz.com.br
Guilherme Campos
@guilhermefscampos

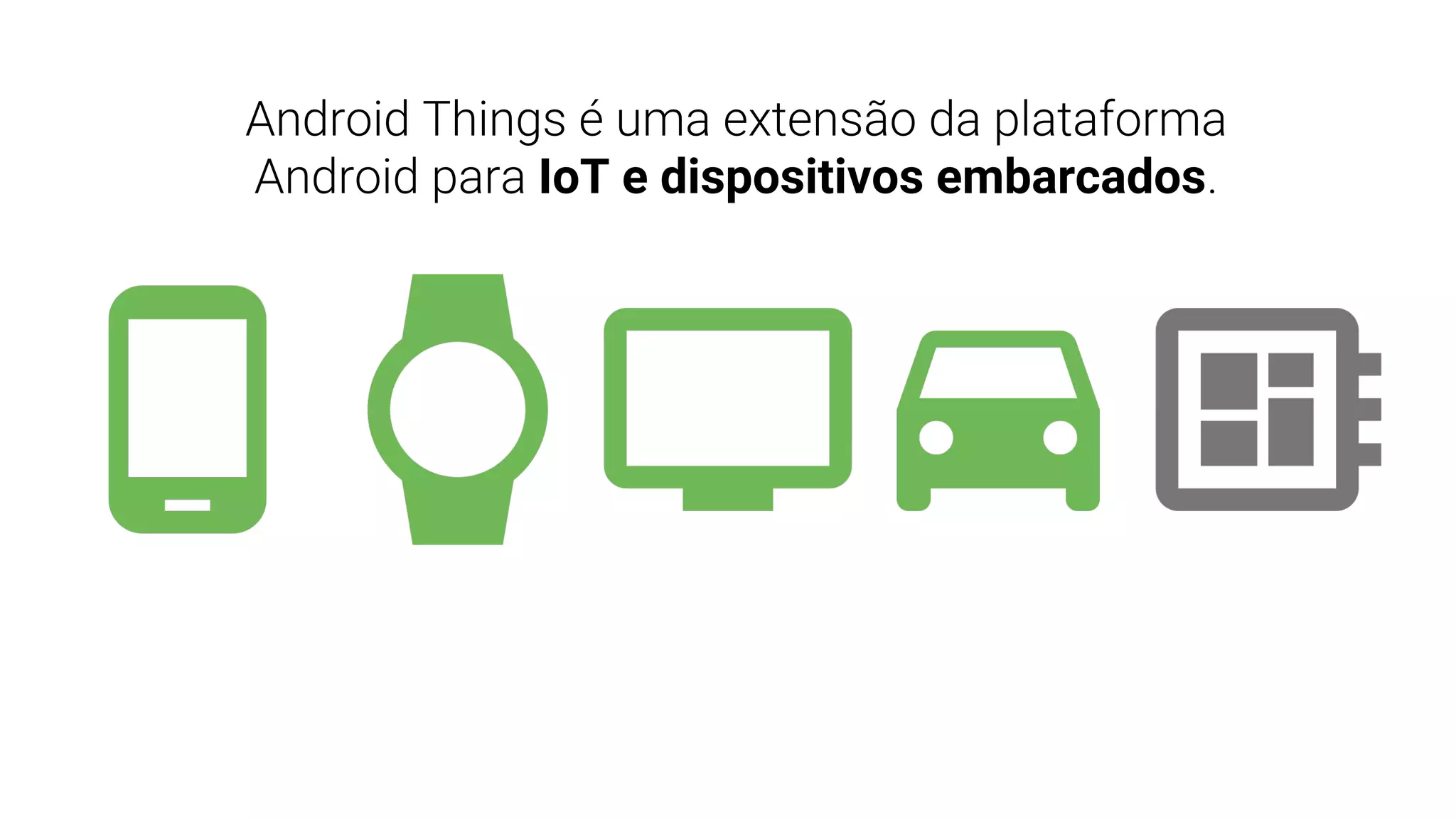

2. IoT e dispositivos embarcados

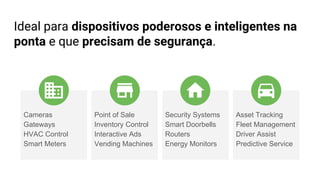

3. Cameras
Gateways
HVAC Control
Smart Meters
Point of Sale
Inventory Control
Interactive Ads
Vending Machines
Security Systems
Smart Doorbells
Routers
Energy Monitors
Asset Tracking
Fleet Management
Driver Assist
Predictive Service
Ideal para dispositivos poderosos e inteligentes na
ponta e que precisam de segurança.

4. Do Protótipo à Produção

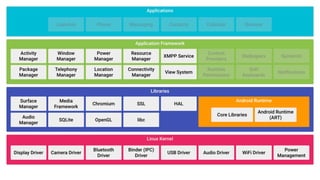

5. Android SDK Android Studio Play Services Firebase Cloud Platform
Mesmo ecossistema do Android

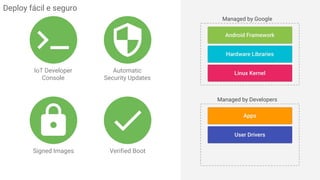

6. IoT Developer
Console
Automatic
Security Updates
Signed Images Verified Boot
Deploy fácil e seguro

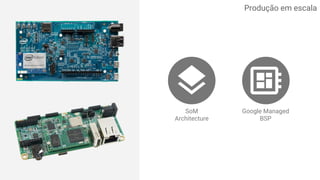

7. SoM
Architecture
Google Managed
BSP
Produção em escala

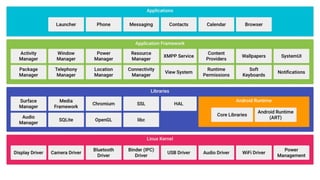

8. Android Things para Desenvolvedores

11. Telas são opcionais
Considere alternativas de UI

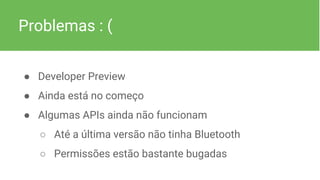

12. Problemas : (
● Developer Preview
● Ainda está no começo
● Algumas APIs ainda não funcionam
○ Até a última versão não tinha Bluetooth
○ Permissões estão bastante bugadas

13. Eletrônica básica

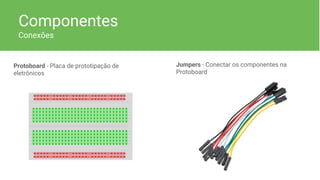

14. Componentes
Conexões
Protoboard - Placa de prototipação de
eletrônicos
Jumpers - Conectar os componentes na
Protoboard

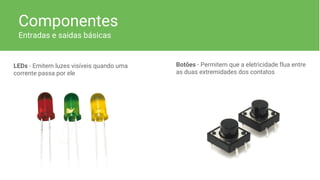

15. Componentes
Entradas e saidas básicas
LEDs - Emitem luzes visíveis quando uma
corrente passa por ele
Botões - Permitem que a eletricidade flua entre
as duas extremidades dos contatos

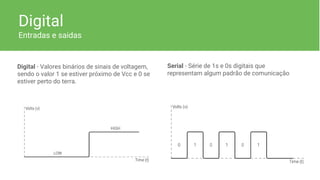

16. Digital
Entradas e saidas
Serial - Série de 1s e 0s digitais que
representam algum padrão de comunicação
Digital - Valores binários de sinais de voltagem,
sendo o valor 1 se estiver próximo de Vcc e 0 se
estiver perto do terra.

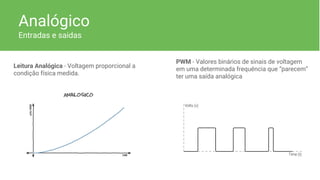

17. Analógico
Entradas e saidas
Leitura Analógica - Voltagem proporcional a
condição física medida.
PWM - Valores binários de sinais de voltagem
em uma determinada frequência que “parecem”
ter uma saída analógica

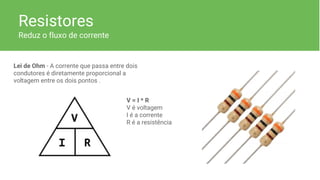

18. Resistores
Reduz o fluxo de corrente
Lei de Ohm - A corrente que passa entre dois
condutores é diretamente proporcional a
voltagem entre os dois pontos .
V = I * R
V é voltagem
I é a corrente
R é a resistência

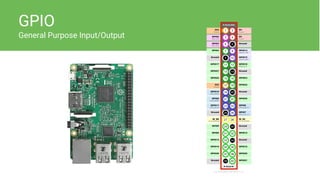

19. GPIO
General Purpose Input/Output

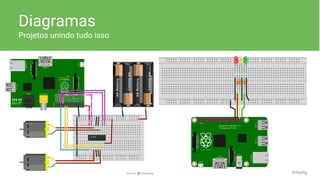

20. Diagramas
Projetos unindo tudo isso

21. Construindo um app Android Things

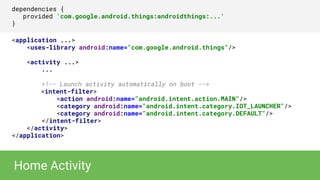

22. dependencies {
provided 'com.google.android.things:androidthings:...'
}
<application ...>
<uses-library android:name="com.google.android.things"/>
<activity ...>
...
<!-- Launch activity automatically on boot -->
<intent-filter>
<action android:name="android.intent.action.MAIN"/>
<category android:name="android.intent.category.IOT_LAUNCHER"/>
<category android:name="android.intent.category.DEFAULT"/>
</intent-filter>
</activity>
</application>
Home Activity

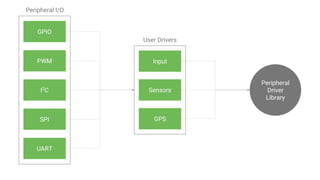

23. GPIO
PWM
I2
C
SPI
UART
Input
Sensors
GPS
Peripheral
Driver
Library
Peripheral I/O
User Drivers

24. O que é Machine Learning?

25. Machine Learning
Uma area dentro da IA

26. Exemplo

27. Exemplo

28. Exemplo

29. Exemplo

30. Novo problema? Comece tudo de novo!

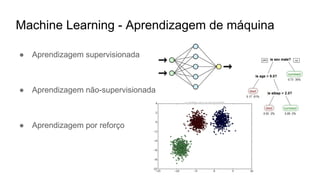

31. Machine Learning - Aprendizagem de máquina
● Aprendizagem supervisionada
● Aprendizagem não-supervisionada
● Aprendizagem por reforço

32. Como você pode iniciar com
Machine Learning?

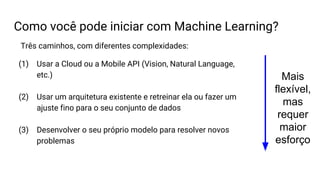

33. Como você pode iniciar com Machine Learning?
Três caminhos, com diferentes complexidades:
(1) Usar a Cloud ou a Mobile API (Vision, Natural Language,
etc.)
(2) Usar um arquitetura existente e retreinar ela ou fazer um
ajuste fino para o seu conjunto de dados
(3) Desenvolver o seu próprio modelo para resolver novos
problemas
Mais
flexível,
mas
requer
maior
esforço

34. Cloud Machine Learning APIs
Veja, Ouça e Entenda o mundo

35. Cloud
Natural Language
Cloud
Speech
Cloud
Vision

36. Faces
Faces, marcações faciais, emoções
OCR
Ler e extrair texto, com suporte
para > 10 linguagens
Classificação
Detectar entidades de mobília a
meios de transporte
Logos
Identificar logos de produtos
Marcos e Propriedades da
imagem
Busca Segura
Detectar conteúdo explícito - adulto,
violência, médicas e fraudes
Cloud Vision API

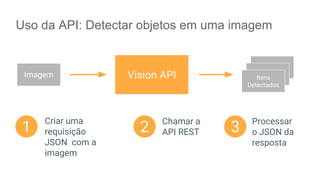

37. Uso da API: Detectar objetos em uma imagem
Imagem Itens
Detectados
Vision API
Criar uma
requisição
JSON com a
imagem
Processar
o JSON da
resposta
Chamar a
API REST1 2 3

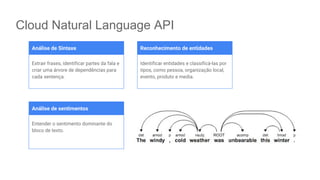

38. Cloud Natural Language API
Extrair frases, identificar partes da fala e
criar uma árvore de dependências para
cada sentença.
Identificar entidades e classificá-las por
tipos, como pessoa, organização local,
evento, produto e media.
Entender o sentimento dominante do
bloco de texto.
Análise de Sintaxe Reconhecimento de entidades
Análise de sentimentos

39. Cloud Speech API
Automatic Speech Recognition (ASR)
powered by deep learning neural
networking to power your
applications like voice search or
speech transcription.
Recognizes over 80
languages and variants
with an extensive
vocabulary.
Returns partial
recognition results
immediately, as they
become available.
Filter inappropriate
content in text results.
Audio input can be captured by an application’s
microphone or sent from a pre-recorded audio
file. Multiple audio file formats are supported,
including FLAC, AMR, PCMU and linear-16.
Handles noisy audio from many
environments without requiring
additional noise cancellation.
Audio files can be uploaded in the
request and, in future releases,
integrated with Google Cloud
Storage.
Automatic Speech Recognition Global Vocabulary Inappropriate Content
Filtering
Streaming Recognition
Real-time or Buffered Audio Support Noisy Audio Handling Integrated API

40. Mobile Vision API
Provendo visão para aplicações diretamente no dispositivo

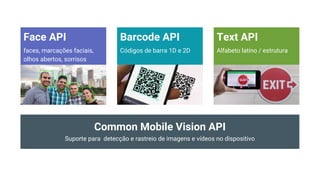

41. Face API
faces, marcações faciais,
olhos abertos, sorrisos
Barcode API
Códigos de barra 1D e 2D
Text API
Alfabeto latino / estrutura
Common Mobile Vision API
Suporte para detecção e rastreio de imagens e vídeos no dispositivo

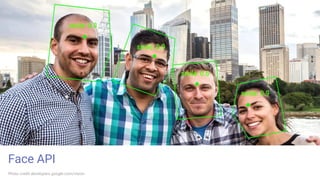

42. Face API
Photo credit developers.google.com/vision

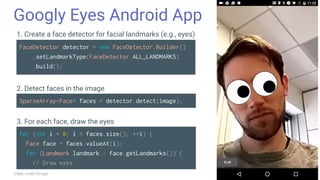

43. Googly Eyes Android App
Video credit Google
1. Create a face detector for facial landmarks (e.g., eyes)
3. For each face, draw the eyes
FaceDetector detector = new FaceDetector.Builder()
.setLandmarkType(FaceDetector.ALL_LANDMARKS)
.build();
SparseArray<Face> faces = detector.detect(image);
for (int i = 0; i < faces.size(); ++i) {
Face face = faces.valueAt(i);
for (Landmark landmark : face.getLandmarks()) {
// Draw eyes
2. Detect faces in the image

44. Detecção de texto
Detecção de linguagem
Entendimento da estrutura textual
Photo credit Getty Images

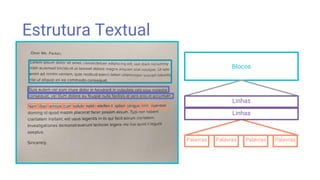

45. Estrutura Textual
Blocos
Linhas
Palavras
Linhas
Palavras Palavras Palavras

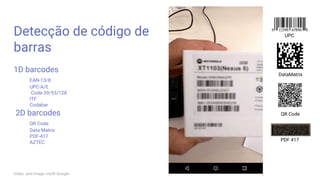

46. Detecção de código de
barras
1D barcodes
EAN-13/8
UPC-A/E
Code-39/93/128
ITF
Codabar
2D barcodes
QR Code
Data Matrix
PDF-417
AZTEC
UPC
DataMatrix
QR Code
PDF 417
Video and image credit Google

47. Combinado Visão e Tradução

48. ● Biblioteca de machine
learning Open source
● Funções especificas para
Deep Learning
● Para pesquisa and produção
● Licença Apache 2.0

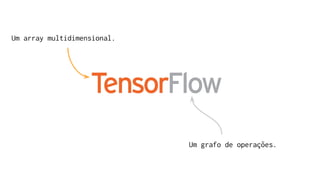

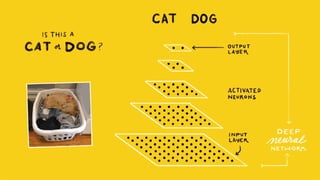

50. Um array multidimensional.
Um grafo de operações.

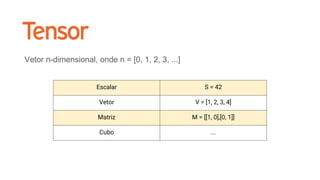

51. Escalar S = 42
Vetor V = [1, 2, 3, 4]
Matriz M = [[1, 0],[0, 1]]
Cubo ...
Vetor n-dimensional, onde n = [0, 1, 2, 3, ...]

52. Grafo de fluxo de dados
A computação é definida com um grafo acíclico dirigido
para otimizar uma função objetivo
● Grafo é definido em uma linguagem de nível alto
(Python)
● Grafo é compilado e otimizado
● Grafo é executado nos dispositivos disponíveis (CPU,
GPU)
● Dados (tensores) fluem através do grafo

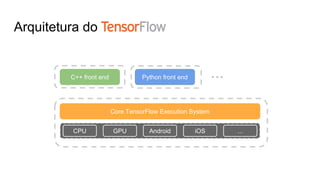

53. Arquitetura do
Core TensorFlow Execution System
CPU GPU Android iOS ...
C++ front end Python front end ...

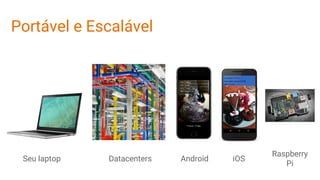

54. Raspberry
Pi
DatacentersSeu laptop Android iOS
Portável e Escalável

55. Transferência de conhecimento

56. Inception V3 - Modelo Open Source

57. Toucan 71,27%
Hornbill 16,84%
School Bus 1,65%

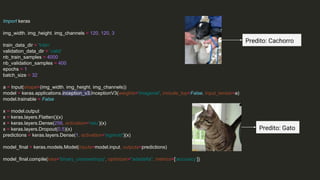

58. Import keras
img_width, img_height, img_channels = 120, 120, 3
train_data_dir = 'train'
validation_data_dir = 'valid'
nb_train_samples = 4000
nb_validation_samples = 400
epochs = 1
batch_size = 32
a = Input(shape=(img_width, img_height, img_channels))
model = keras.applications.inception_v3.InceptionV3(weights='imagenet', include_top=False, input_tensor=a)
model.trainable = False
x = model.output
x = keras.layers.Flatten()(x)
x = keras.layers.Dense(256, activation='relu')(x)
x = keras.layers.Dropout(0.5)(x)
predictions = keras.layers.Dense(1, activation='sigmoid')(x)
model_final = keras.models.Model(inputs=model.input, outputs=predictions)
model_final.compile(loss='binary_crossentropy', optimizer="adadelta", metrics=['accuracy'])
Predito: Cachorro
Predito: Gato

59. Criando o seu modelo

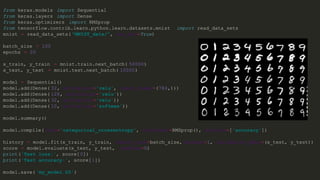

60. from keras.models import Sequential
from keras.layers import Dense
from keras.optimizers import RMSprop
from tensorflow.contrib.learn.python.learn.datasets.mnist import read_data_sets
mnist = read_data_sets( "MNIST_data/", one_hot=True)
batch_size = 100
epochs = 20
x_train, y_train = mnist.train.next_batch( 50000)
x_test, y_test = mnist.test.next_batch( 10000)
model = Sequential()
model.add(Dense( 32, activation='relu', input_shape =(784,)))
model.add(Dense( 128, activation='relu'))
model.add(Dense( 32, activation='relu'))
model.add(Dense( 10, activation='softmax'))
model.summary()
model.compile( loss='categorical_crossentropy', optimizer=RMSprop(), metrics=['accuracy'])
history = model.fit(x_train, y_train, batch_size=batch_size, verbose=1, validation_data =(x_test, y_test))
score = model.evaluate(x_test, y_test, verbose=0)
print('Test loss:', score[0])
print('Test accuracy:', score[1])
model.save( 'my_model.h5')

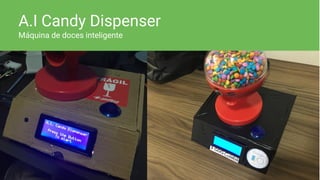

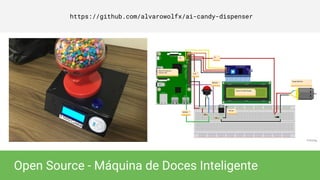

61. A.I Candy Dispenser
Máquina de doces inteligente

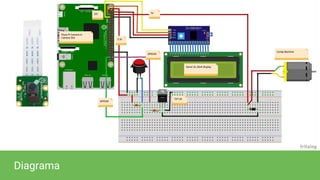

62. Diagrama

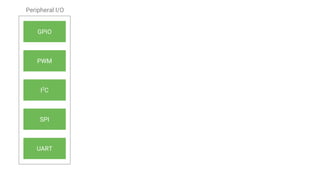

63. GPIO
PWM
I2
C
SPI
UART
Peripheral I/O

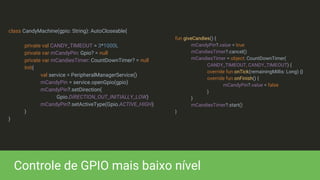

64. class CandyMachine(gpio: String): AutoCloseable{
private val CANDY_TIMEOUT = 3*1000L
private var mCandyPin: Gpio? = null
private var mCandiesTimer: CountDownTimer? = null
Init{
val service = PeripheralManagerService()
mCandyPin = service.openGpio(gpio)
mCandyPin?.setDirection(
Gpio.DIRECTION_OUT_INITIALLY_LOW)
mCandyPin?.setActiveType(Gpio.ACTIVE_HIGH)
}
}
Controle de GPIO mais baixo nível
fun giveCandies() {
mCandyPin?.value = true
mCandiesTimer?.cancel()
mCandiesTimer = object: CountDownTimer(
CANDY_TIMEOUT, CANDY_TIMEOUT) {
override fun onTick(remainingMillis: Long) {}
override fun onFinish() {
mCandyPin?.value = false
}
}
mCandiesTimer?.start()
}

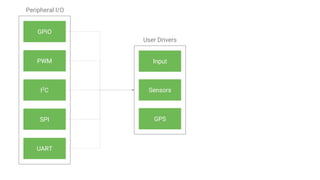

65. GPIO
PWM
I2
C
SPI
UART
Input
Sensors
GPS
Peripheral I/O
User Drivers

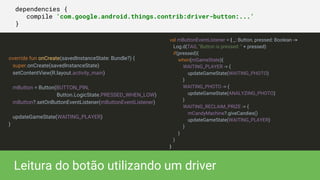

66. dependencies {
compile 'com.google.android.things.contrib:driver-button:...'
}
Leitura do botão utilizando um driver
val mButtonEventListener = { _: Button, pressed: Boolean ->
Log.d(TAG, "Button is pressed: " + pressed)
if(pressed){
when(mGameState){
WAITING_PLAYER -> {
updateGameState(WAITING_PHOTO)
}
WAITING_PHOTO -> {
updateGameState(ANALYZING_PHOTO)
}
WAITING_RECLAIM_PRIZE -> {
mCandyMachine?.giveCandies()
updateGameState(WAITING_PLAYER)
}
}
}
}
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
setContentView(R.layout.activity_main)
mButton = Button(BUTTON_PIN,
Button.LogicState.PRESSED_WHEN_LOW)
mButton?.setOnButtonEventListener(mButtonEventListener)
updateGameState(WAITING_PLAYER)
}

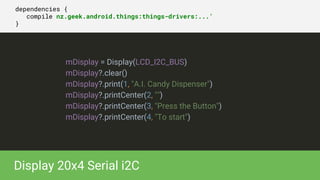

67. dependencies {
compile nz.geek.android.things:things-drivers:...'
}
mDisplay = Display(LCD_I2C_BUS)
mDisplay?.clear()
mDisplay?.print(1, "A.I. Candy Dispenser")
mDisplay?.printCenter(2, "")
mDisplay?.printCenter(3, "Press the Button")
mDisplay?.printCenter(4, "To start")
Display 20x4 Serial i2C

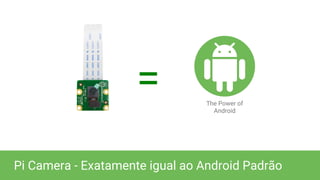

68. Pi Camera - Exatamente igual ao Android Padrão
The Power of
Android
=

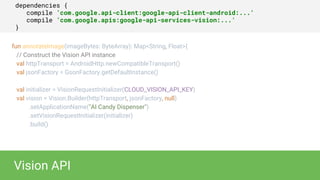

69. dependencies {
compile ’com.google.api-client:google-api-client-android:...'
compile ’com.google.apis:google-api-services-vision:...'
}
Vision API
fun annotateImage(imageBytes: ByteArray): Map<String, Float>{
// Construct the Vision API instance
val httpTransport = AndroidHttp.newCompatibleTransport()
val jsonFactory = GsonFactory.getDefaultInstance()
val initializer = VisionRequestInitializer(CLOUD_VISION_API_KEY)
val vision = Vision.Builder(httpTransport, jsonFactory, null)
.setApplicationName("AI Candy Dispenser")
.setVisionRequestInitializer(initializer)
.build()

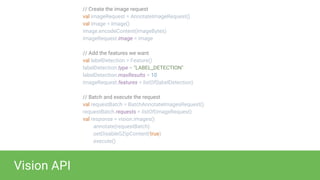

70. Vision API
// Create the image request
val imageRequest = AnnotateImageRequest()
val image = Image()
image.encodeContent(imageBytes)
imageRequest.image = image
// Add the features we want
val labelDetection = Feature()
labelDetection.type = "LABEL_DETECTION"
labelDetection.maxResults = 10
imageRequest.features = listOf(labelDetection)
// Batch and execute the request
val requestBatch = BatchAnnotateImagesRequest()
requestBatch.requests = listOf(imageRequest)
val response = vision.images()
.annotate(requestBatch)
.setDisableGZipContent(true)
.execute()

71. The Power of
Android
Automatic and
Secure
Managed by
Google

72. https://github.com/alvarowolfx/ai-candy-dispenser
Open Source - Máquina de Doces Inteligente

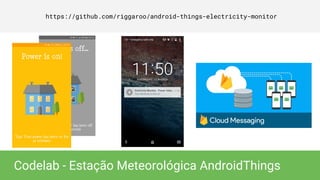

73. https://github.com/riggaroo/android-things-electricity-monitor
Codelab - Estação Meteorológica AndroidThings

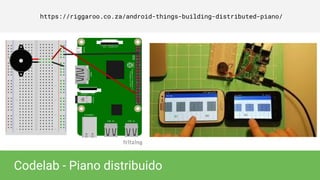

74. https://riggaroo.co.za/android-things-building-distributed-piano/
Codelab - Piano distribuido

75. https://codelabs.developers.google.com/codelabs/androidthings-weatherstation
Codelab - Estação Meteorológica AndroidThings

76. Cloud
Natural Language
Cloud
Speech
Cloud
Vision

77. https://codelabs.developers.google.com/codelabs/firebase-cloud-functions
Codelab - Cloud Function + Cloud Vision API

78. Google's IoT Developers Community
https://g.co/iotdev
Google's IoT Solutions
https://iot.google.com
Android Things SDK
https://developer.android.com/things
Alvaro Viebrantz
@alvaroviebrantz
aviebrantz.com.br
Guilherme Campos
@guifscampos
