O documento descreve como as hidrelétricas geram energia elétrica a partir da força da água e como essa energia é transmitida através de transformadores para residências e empresas, aumentando ou diminuindo a tensão de acordo com a necessidade.

1. Hidrelétricas e a transmissão de
energia
CEM Bom Jesus
33.05

2. Hidrelétricas
Em cada país essa energia varia
consideravelmente, em função do relevo, das
precipitações e também do nível de
desenvolvimento do país, devido aos grandes
investimentos necessários para sua instalação.

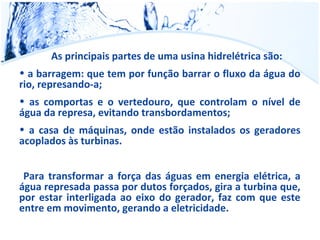

3. As principais partes de uma usina hidrelétrica são:
• a barragem: que tem por função barrar o fluxo da água do
rio, represando-a;
• as comportas e o vertedouro, que controlam o nível de
água da represa, evitando transbordamentos;
• a casa de máquinas, onde estão instalados os geradores
acoplados às turbinas.
Para transformar a força das águas em energia elétrica, a
água represada passa por dutos forçados, gira a turbina que,
por estar interligada ao eixo do gerador, faz com que este
entre em movimento, gerando a eletricidade.

4. Partes de uma hidrelétrica

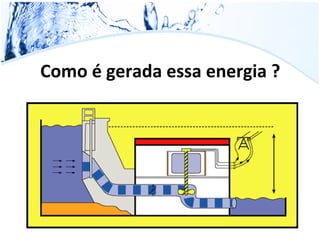

5. Como é gerada essa energia ?

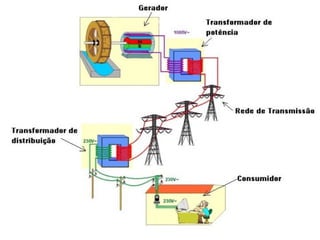

7. Transmissão de energia
Após ser gerada, a energia elétrica passa por um
transformador que aumenta a sua tensão e diminui a
corrente, visando perder menos energia por efeito
Joule.

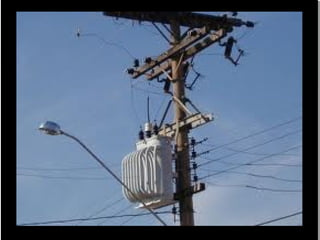

Antes de chegar à sua casa, ela passa por outro
transformador que diminui a sua tensão a fim de ser
utilizada em residências e pontos comerciais.

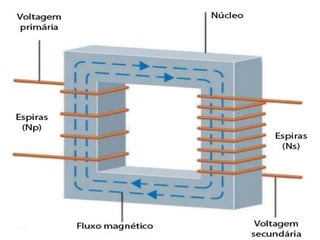

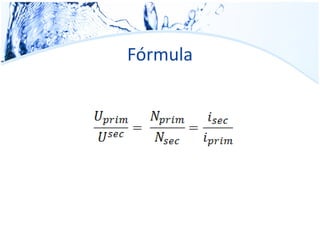

10. Fórmula

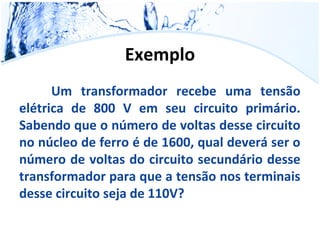

11. Exemplo
Um transformador recebe uma tensão
elétrica de 800 V em seu circuito primário.
Sabendo que o número de voltas desse circuito
no núcleo de ferro é de 1600, qual deverá ser o
número de voltas do circuito secundário desse
transformador para que a tensão nos terminais
desse circuito seja de 110V?
