1. SmartMídia
Manual Usuário
Aplicativo Desktop
Rev. 1.1
Agosto 2009
1

2. ÍNDICE
1- INTRODUÇÃO 3
2- INSTALAÇÃO 3
3- EXECUÇÃO DO APLICATIVO 7
4- CONFIGURAÇÃO DO APLICATIVO 8
5- CADASTRO DE MÍDIAS 9
6- CADASTRO DE GRADE DIÁRIA 10
7- CADASTRO DE GRADE SEMANAL 11
8- TRANSFERÊNCIA DA GRADE HORÁRIA 12
9- REMOVENDO O APLICATIVO 12
2

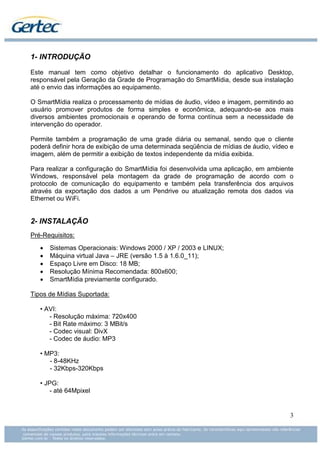

3. 1- INTRODUÇÃO
Este manual tem como objetivo detalhar o funcionamento do aplicativo Desktop,
responsável pela Geração da Grade de Programação do SmartMídia, desde sua instalação
até o envio das informações ao equipamento.
O SmartMídia realiza o processamento de mídias de áudio, vídeo e imagem, permitindo ao
usuário promover produtos de forma simples e econômica, adequando-se aos mais
diversos ambientes promocionais e operando de forma contínua sem a necessidade de
intervenção do operador.
Permite também a programação de uma grade diária ou semanal, sendo que o cliente
poderá definir hora de exibição de uma determinada seqüência de mídias de áudio, vídeo e
imagem, além de permitir a exibição de textos independente da mídia exibida.
Para realizar a configuração do SmartMídia foi desenvolvida uma aplicação, em ambiente
Windows, responsável pela montagem da grade de programação de acordo com o
protocolo de comunicação do equipamento e também pela transferência dos arquivos
através da exportação dos dados a um Pendrive ou atualização remota dos dados via
Ethernet ou WiFi.
2- INSTALAÇÃO
Pré-Requisitos:
• Sistemas Operacionais: Windows 2000 / XP / 2003 e LINUX;
• Máquina virtual Java – JRE (versão 1.5 à 1.6.0_11);
• Espaço Livre em Disco: 18 MB;
• Resolução Mínima Recomendada: 800x600;
• SmartMídia previamente configurado.
Tipos de Mídias Suportada:
• AVI:
- Resolução máxima: 720x400
- Bit Rate máximo: 3 MBit/s
- Codec visual: DivX
- Codec de áudio: MP3
• MP3:
- 8-48KHz
- 32Kbps-320Kbps
• JPG:
- até 64Mpixel
3

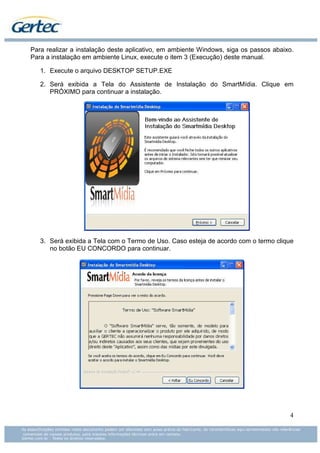

4. Para realizar a instalação deste aplicativo, em ambiente Windows, siga os passos abaixo.
Para a instalação em ambiente Linux, execute o item 3 (Execução) deste manual.
1. Execute o arquivo DESKTOP SETUP.EXE
2. Será exibida a Tela do Assistente de Instalação do SmartMídia. Clique em
PRÓXIMO para continuar a instalação.
3. Será exibida a Tela com o Termo de Uso. Caso esteja de acordo com o termo clique
no botão EU CONCORDO para continuar.
4

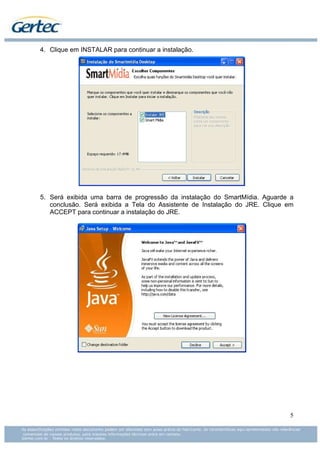

5. 4. Clique em INSTALAR para continuar a instalação.
5. Será exibida uma barra de progressão da instalação do SmartMídia. Aguarde a
conclusão. Será exibida a Tela do Assistente de Instalação do JRE. Clique em
ACCEPT para continuar a instalação do JRE.
5

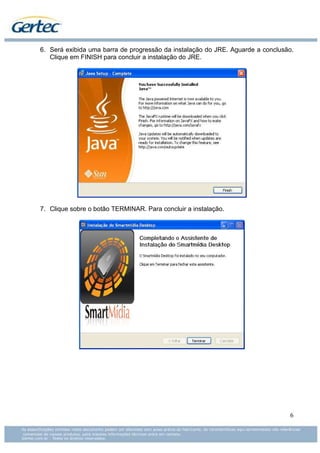

6. 6. Será exibida uma barra de progressão da instalação do JRE. Aguarde a conclusão.
Clique em FINISH para concluir a instalação do JRE.
7. Clique sobre o botão TERMINAR. Para concluir a instalação.
6

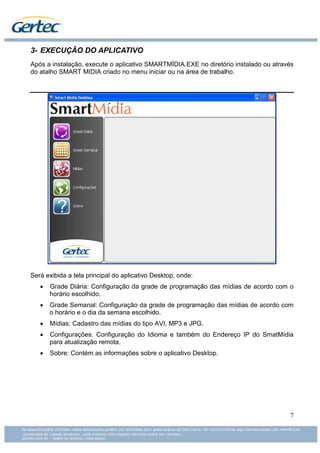

7. 3- EXECUÇÃO DO APLICATIVO
Após a instalação, execute o aplicativo SMARTMÍDIA.EXE no diretório instalado ou através
do atalho SMART MIDIA criado no menu iniciar ou na área de trabalho.
Será exibida a tela principal do aplicativo Desktop, onde:
• Grade Diária: Configuração da grade de programação das mídias de acordo com o
horário escolhido.
• Grade Semanal: Configuração da grade de programação das mídias de acordo com
o horário e o dia da semana escolhido.
• Mídias: Cadastro das mídias do tipo AVI, MP3 e JPG.
• Configurações: Configuração do Idioma e também do Endereço IP do SmatMídia
para atualização remota.
• Sobre: Contém as informações sobre o aplicativo Desktop.
7

8. 4- CONFIGURAÇÃO DO APLICATIVO
Selecione primeiramente o idioma a ser utilizado clicando sobre a bandeira do país
correspondente.
Caso queira realizar a configuração remotamente, entre com os valores referente ao IP,
Login e Senha configurados no SmartMídia e clique sobre TESTAR CONEXÃO.
Status da Notificação:
• “Conexão realizada com sucesso” (Conexão OK)
• “Não foi possível contatar o SmartMìdia” (Certifique-se da conexão de rede
disponível e também se os valores inseridos estão corretos).
8

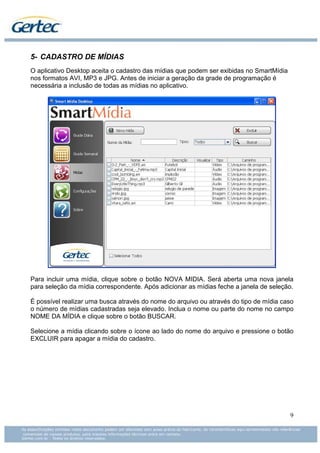

9. 5- CADASTRO DE MÍDIAS
O aplicativo Desktop aceita o cadastro das mídias que podem ser exibidas no SmartMídia
nos formatos AVI, MP3 e JPG. Antes de iniciar a geração da grade de programação é
necessária a inclusão de todas as mídias no aplicativo.
Para incluir uma mídia, clique sobre o botão NOVA MIDIA. Será aberta uma nova janela
para seleção da mídia correspondente. Após adicionar as mídias feche a janela de seleção.
É possível realizar uma busca através do nome do arquivo ou através do tipo de mídia caso
o número de mídias cadastradas seja elevado. Inclua o nome ou parte do nome no campo
NOME DA MÍDIA e clique sobre o botão BUSCAR.
Selecione a mídia clicando sobre o ícone ao lado do nome do arquivo e pressione o botão
EXCLUIR para apagar a mídia do cadastro.
9

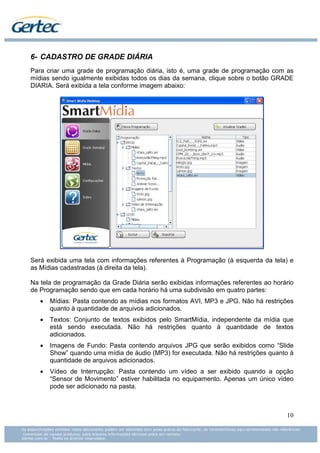

10. 6- CADASTRO DE GRADE DIÁRIA
Para criar uma grade de programação diária, isto é, uma grade de programação com as
mídias sendo igualmente exibidas todos os dias da semana, clique sobre o botão GRADE
DIARIA. Será exibida a tela conforme imagem abaixo:
Será exibida uma tela com informações referentes à Programação (à esquerda da tela) e
as Mídias cadastradas (à direita da tela).
Na tela de programação da Grade Diária serão exibidas informações referentes ao horário
de Programação sendo que em cada horário há uma subdivisão em quatro partes:
• Mídias: Pasta contendo as mídias nos formatos AVI, MP3 e JPG. Não há restrições
quanto à quantidade de arquivos adicionados.
• Textos: Conjunto de textos exibidos pelo SmartMídia, independente da mídia que
está sendo executada. Não há restrições quanto à quantidade de textos
adicionados.
• Imagens de Fundo: Pasta contendo arquivos JPG que serão exibidos como “Slide
Show” quando uma mídia de áudio (MP3) for executada. Não há restrições quanto à
quantidade de arquivos adicionados.
• Vídeo de Interrupção: Pasta contendo um vídeo a ser exibido quando a opção
“Sensor de Movimento” estiver habilitada no equipamento. Apenas um único vídeo
pode ser adicionado na pasta.
10

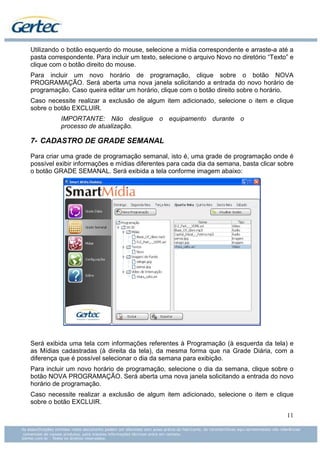

11. Utilizando o botão esquerdo do mouse, selecione a mídia correspondente e arraste-a até a
pasta correspondente. Para incluir um texto, selecione o arquivo Novo no diretório “Texto” e
clique com o botão direito do mouse.
Para incluir um novo horário de programação, clique sobre o botão NOVA
PROGRAMAÇÃO. Será aberta uma nova janela solicitando a entrada do novo horário de
programação. Caso queira editar um horário, clique com o botão direito sobre o horário.
Caso necessite realizar a exclusão de algum item adicionado, selecione o item e clique
sobre o botão EXCLUIR.
IMPORTANTE: Não desligue o equipamento durante o
processo de atualização.
7- CADASTRO DE GRADE SEMANAL
Para criar uma grade de programação semanal, isto é, uma grade de programação onde é
possível exibir informações e mídias diferentes para cada dia da semana, basta clicar sobre
o botão GRADE SEMANAL. Será exibida a tela conforme imagem abaixo:
Será exibida uma tela com informações referentes à Programação (à esquerda da tela) e
as Mídias cadastradas (à direita da tela), da mesma forma que na Grade Diária, com a
diferença que é possível selecionar o dia da semana para exibição.
Para incluir um novo horário de programação, selecione o dia da semana, clique sobre o
botão NOVA PROGRAMAÇÃO. Será aberta uma nova janela solicitando a entrada do novo
horário de programação.
Caso necessite realizar a exclusão de algum item adicionado, selecione o item e clique
sobre o botão EXCLUIR.
11

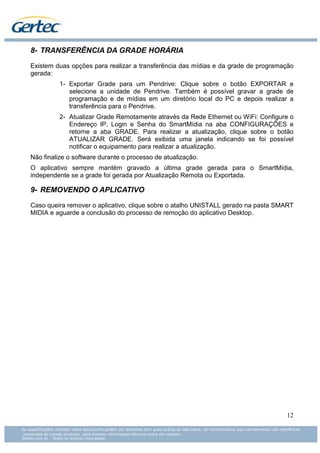

12. 8- TRANSFERÊNCIA DA GRADE HORÁRIA
Existem duas opções para realizar a transferência das mídias e da grade de programação
gerada:
1- Exportar Grade para um Pendrive: Clique sobre o botão EXPORTAR e
selecione a unidade de Pendrive. Também é possível gravar a grade de
programação e de mídias em um diretório local do PC e depois realizar a
transferência para o Pendrive.
2- Atualizar Grade Remotamente através da Rede Ethernet ou WiFi: Configure o
Endereço IP, Login e Senha do SmartMídia na aba CONFIGURAÇÕES e
retorne a aba GRADE. Para realizar a atualização, clique sobre o botão
ATUALIZAR GRADE. Será exibida uma janela indicando se foi possível
notificar o equipamento para realizar a atualização.
Não finalize o software durante o processo de atualização.
O aplicativo sempre mantém gravado a última grade gerada para o SmartMídia,
independente se a grade foi gerada por Atualização Remota ou Exportada.
9- REMOVENDO O APLICATIVO
Caso queira remover o aplicativo, clique sobre o atalho UNISTALL gerado na pasta SMART
MIDIA e aguarde a conclusão do processo de remoção do aplicativo Desktop.
