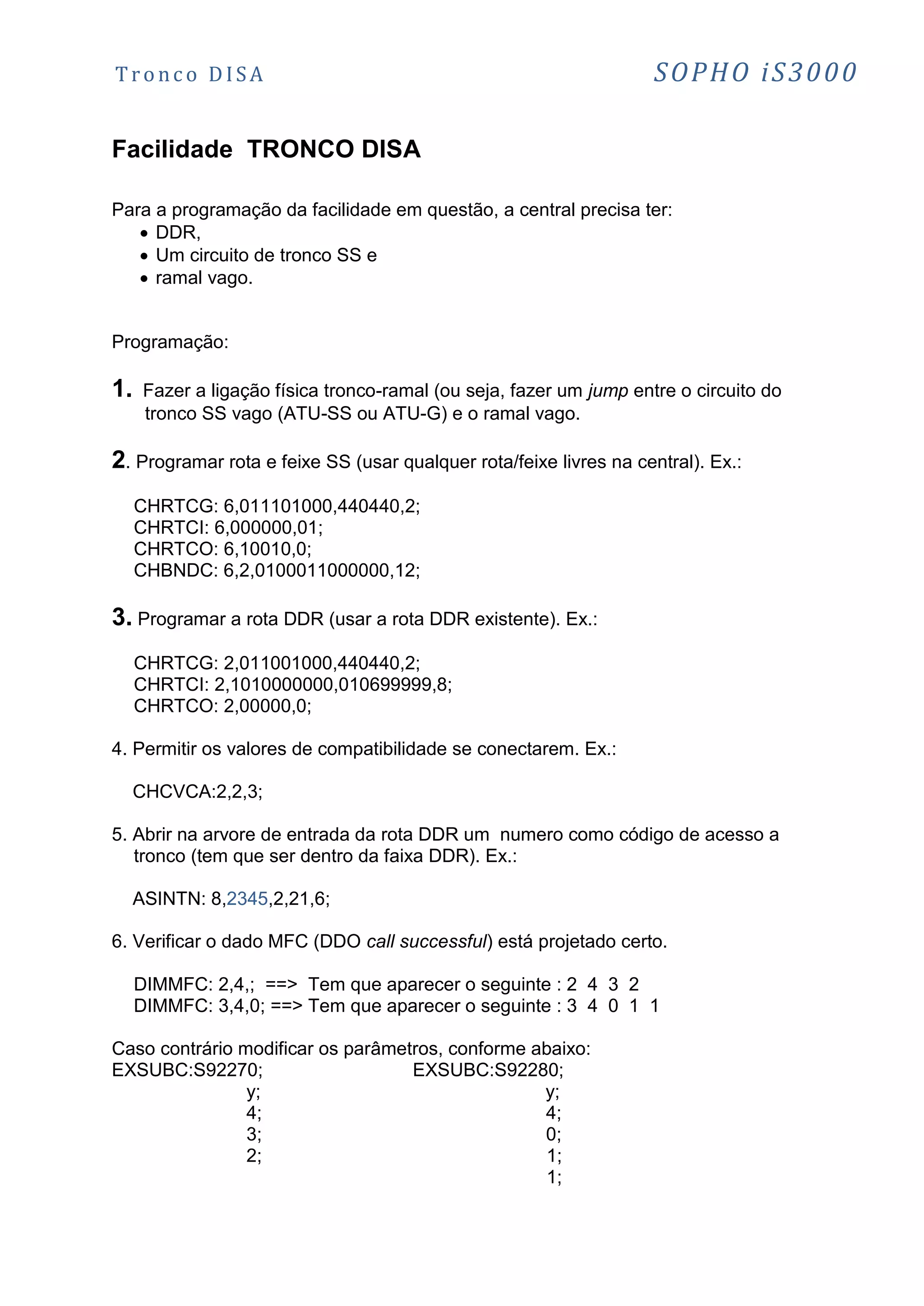

Tr o nc o DI SA SOPHO iS3000
Facilidade TRONCO DISA
Para a programação da facilidade em questão, a central precisa ter:
 DDR,
 Um circuito de tronco SS e
 ramal vago.
Programação:
1. Fazer a ligação física tronco-ramal (ou seja, fazer um jump entre o circuito do
tronco SS vago (ATU-SS ou ATU-G) e o ramal vago.
2. Programar rota e feixe SS (usar qualquer rota/feixe livres na central). Ex.:
CHRTCG: 6,011101000,440440,2;
CHRTCI: 6,000000,01;
CHRTCO: 6,10010,0;
CHBNDC: 6,2,0100011000000,12;
3. Programar a rota DDR (usar a rota DDR existente). Ex.:
CHRTCG: 2,011001000,440440,2;
CHRTCI: 2,1010000000,010699999,8;
CHRTCO: 2,00000,0;
4. Permitir os valores de compatibilidade se conectarem. Ex.:
CHCVCA:2,2,3;
5. Abrir na arvore de entrada da rota DDR um numero como código de acesso a
tronco (tem que ser dentro da faixa DDR). Ex.:
ASINTN: 8,2345,2,21,6;
6. Verificar o dado MFC (DDO call successful) está projetado certo.
DIMMFC: 2,4,; ==> Tem que aparecer o seguinte : 2 4 3 2
DIMMFC: 3,4,0; ==> Tem que aparecer o seguinte : 3 4 0 1 1
Caso contrário modificar os parâmetros, conforme abaixo:
EXSUBC:S92270; EXSUBC:S92280;
y; y;
4; 4;
3; 0;
2; 1;
1;

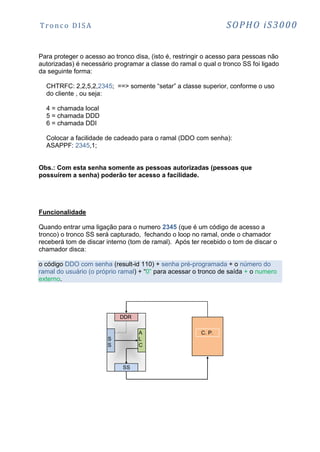

Tr o nc o DI SA SOPHO iS3000
Para proteger o acesso ao tronco disa, (isto é, restringir o acesso para pessoas não
autorizadas) é necessário programar a classe do ramal o qual o tronco SS foi ligado
da seguinte forma:
CHTRFC: 2,2,5,2,2345; ==> somente “setar” a classe superior, conforme o uso
do cliente , ou seja:
4 = chamada local
5 = chamada DDD
6 = chamada DDI
Colocar a facilidade de cadeado para o ramal (DDO com senha):
ASAPPF: 2345,1;
Obs.: Com esta senha somente as pessoas autorizadas (pessoas que
possuírem a senha) poderão ter acesso a facilidade.
Funcionalidade
Quando entrar uma ligação para o numero 2345 (que é um código de acesso a
tronco) o tronco SS será capturado, fechando o loop no ramal, onde o chamador
receberá tom de discar interno (tom de ramal). Após ter recebido o tom de discar o
chamador disca:
o código DDO com senha (result-id 110) + senha pré-programada + o número do
ramal do usuário (o próprio ramal) + “0” para acessar o tronco de saída + o numero
externo.
DDR
SS
A
L
C
S
S
C. P.
