O documento apresenta detalhes sobre a construção de um banheiro, incluindo especificações de alvenaria, esquadrias e acessórios como chuveiro e prateleiras. Também menciona dimensões e partes do banheiro, com corte e escala indicados. O trabalho foi criado como parte de um projeto educacional da Autodesk.

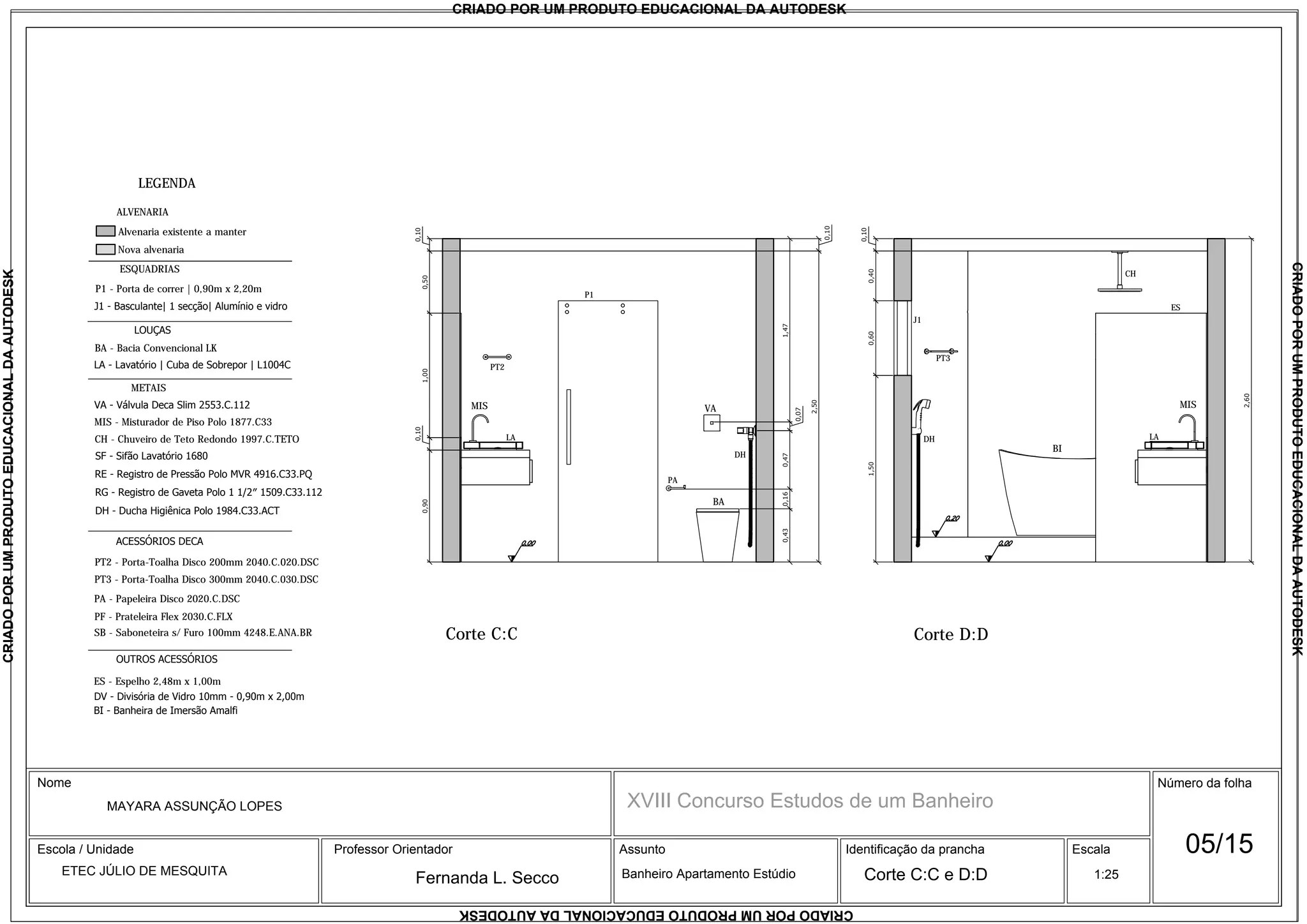

1. Corte C:C Corte D:D
Nova alvenaria
PA - Papeleira Disco 2020.C.DSC
ESQUADRIAS
LEGENDA
BA - Bacia Convencional LK
Alvenaria existente a manter
PF - Prateleira Flex 2030.C.FLX
PT2 - Porta-Toalha Disco 200mm 2040.C.020.DSC
CH - Chuveiro de Teto Redondo 1997.C.TETO
ALVENARIA
MIS - Misturador de Piso Polo 1877.C33
SB - Saboneteira s/ Furo 100mm 4248.E.ANA.BR
P1 - Porta de correr | 0,90m x 2,20m
METAIS
ES - Espelho 2,48m x 1,00m
PT3 - Porta-Toalha Disco 300mm 2040.C.030.DSC
2,60
1,500,600,40
0,10
2,50
0,10
0,90
0,10
1,000,50
0,10
0,430,160,47
0,07
1,47
DH
CH
PT3
J1
DH
MIS MIS
BA
PA
VA
BI
PT2
P1
ES
LA LA
Nome
Escola / Unidade Professor Orientador Assunto Escala
XVIII Concurso Estudos de um Banheiro
Fernanda L. Secco 1:25
05/15
Corte C:C e D:D
