O documento explora esquemas de alocação dinâmica de banda (DBA) em redes LR-PON, destacando a necessidade de algoritmos eficientes devido ao aumento do atraso de propagação. Diversos métodos, incluindo IPact, MTP, SR+, NA+ e EIS, são analisados em termos de eficácia e desempenho em diferentes condições de carga. Conclui-se que os esquemas apresentados visam principalmente a redução do atraso e a melhoria na alocação de largura de banda em ambientes de rede mais complexos.

1. Esquemas de Alocação
Dinâmica de Banda em Long
Reach PON
Madson Rodrigues de Araujo
Professor: Gustavo Bittencourt Figueiredo
Universidade Federal da Bahia
1

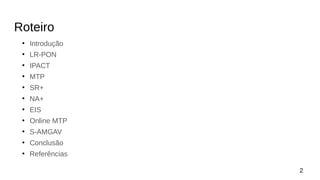

2. Roteiro
●
Introdução
●
LR-PON
●
IPACT
●
MTP
●
SR+
●
NA+
●
EIS
●
Online MTP
●
S-AMGAV
●
Conclusão
●
Referências
2

3. Introdução
●
LR-PON estende o alcance da PON tradicional de 20 km até 100 km usando
amplificadores ópticos.
●
Junta os domínios de redes metro e redes de acesso através da redução do
número de central offices (CO).
●
Ao estender o alcance, as mensagens de transmissão são atrasadas devido
ao aumento Round Trip Time (RTT) que degrada o desempenho dos
algoritmos de alocação dinâmica de banda (DBA).
●
Varios esquemas de DBA foram prospostos para lidar com os desafios da LR-
PON.
3

4. LR-PON
●
Alcance de 100km.
●
Integra a rede metro e rede de acesso em uma só rede..
●
10GB/s largura de banda.
●
Downstream em broadcast e TDMA no upstream usando MPCP para
atribuição dos timeslots.
●
Ao estender o alcance da PON, o atraso de propagação entre OLT e ONU é
aumentado de 0.2ms para 1ms.
●
O projeto de algoritmos de DBA eficientes é necessário para superar este
desafio.
4

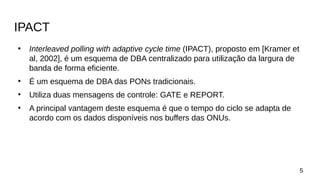

5. IPACT
●
Interleaved polling with adaptive cycle time (IPACT), proposto em [Kramer et
al, 2002], é um esquema de DBA centralizado para utilização da largura de
banda de forma eficiente.
●
É um esquema de DBA das PONs tradicionais.
●
Utiliza duas mensagens de controle: GATE e REPORT.
●
A principal vantagem deste esquema é que o tempo do ciclo se adapta de
acordo com os dados disponíveis nos buffers das ONUs.
5

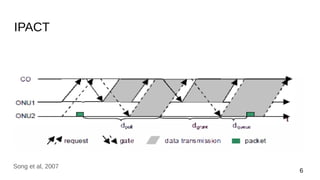

6. IPACT
6
Song et al, 2007

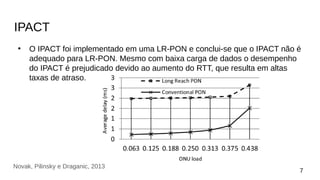

7. IPACT
●
O IPACT foi implementado em uma LR-PON e conclui-se que o IPACT não é
adequado para LR-PON. Mesmo com baixa carga de dados o desempenho
do IPACT é prejudicado devido ao aumento do RTT, que resulta em altas
taxas de atraso.
7
Novak, Pilinsky e Draganic, 2013

8. MTP
●
Multi Thread Polling (MTP) [Song et al, 2007] foi proposto para lidar com os
períodos ociosos e atraso, criando vários processos paralelos (threads).
●
Cada ONU tem permissão de enviar a Request antes de receber a Gate
anterior.
8
Song et al, 2007

9. MTP
9
Song et al, 2007

10. MTP
●
Depois da inicialização o intervalo entre threads adjacentes pode mudar
devido a dinâmica do tráfego de upstream de cada ONU.
●
A flutuação do intervalo das threads pode afetar negativamente o atraso dos
pacotes.
●
Para evitar a degradação do MTP devido à flutuação do intervalo inter-thread,
o MTP faz tune das threads durante o tempo de execução.
10
Song et al, 2007

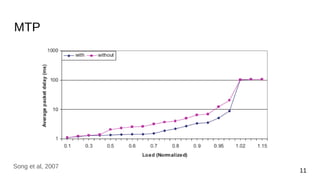

11. MTP
11
Song et al, 2007

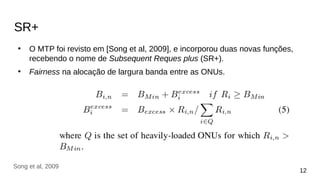

12. SR+
●
O MTP foi revisto em [Song et al, 2009], e incorporou duas novas funções,
recebendo o nome de Subsequent Reques plus (SR+).
●
Fairness na alocação de largura banda entre as ONUs.
12
Song et al, 2009

13. SR+
●
Inter-Thread Scheduling.
13
Ahmed et al, 2013

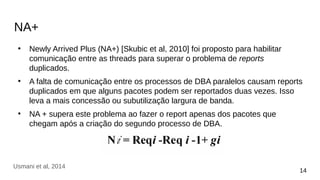

14. NA+
●
Newly Arrived Plus (NA+) [Skubic et al, 2010] foi proposto para habilitar
comunicação entre as threads para superar o problema de reports
duplicados.
●
A falta de comunicação entre os processos de DBA paralelos causam reports
duplicados em que alguns pacotes podem ser reportados duas vezes. Isso
leva a mais concessão ou subutilização largura de banda.
●
NA + supera este problema ao fazer o report apenas dos pacotes que
chegam após a criação do segundo processo de DBA.
14
Usmani et al, 2014

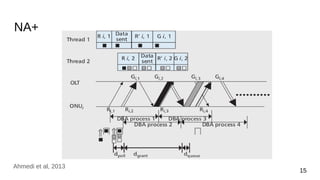

15. NA+
15
Ahmedi et al, 2013

16. EIS
●
Enhanced inter-thread scheduling (EIS) [Ahmed et al, 2013] é um esquema
híbrido que captura as ideias-chave do NA+ e SR+ para melhorar o
desempenho da DBA em um ambiente multi-thread.
●
Nos resultados [Ahmed et al, 2013] tanto sob alta e baixa carga, O EIS
mostra maior vazão, menor jitter e menor atraso medio comparado ao SR+ e
NA+.
●
Desempenho deste esquema depende da seleção cuidadosa do número de
threads. Se o número de threads empregadas passar de um certo limite, este
esquema pode ter desempenho ruim.
16

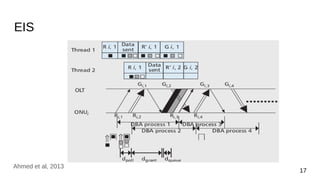

17. EIS
17
Ahmed et al, 2013

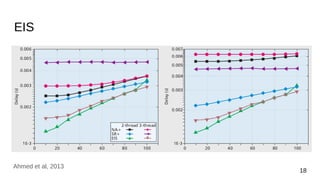

18. EIS
18
Ahmed et al, 2013

19. Online MTP
●
Online Multi-Tread Polling [Mercian et al, 2013] é uma abordagem
complementar de MTP com online scheduling e distribuição de excesso de
banda online.
●
No online MTP, OLT processa o pedido de largura de banda imediatamente
após a chegada da REQUEST ao contrário do offiline MTP em que OLT
concede a largura de banda depois de receber todos os pedidos de uma
dada thread.
●
Um novo esquema de distribuição da largura de banda em excesso online é
introduzido para superar o desafio da distribuição justa de largura de banda
no online MTP
19

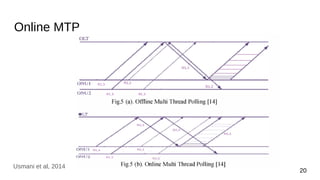

20. Online MTP
20
Usmani et al, 2014

21. S-AMGAV
●
Synergized-Adaptive Multi-GATE Polling With Void Filling (S-AMGAV) [Dixit et
al 2015] combina optimante load adaptive MTP com dimensionamento
adaptativo da grant, ciente de carga (void filling).
●
Load adaptive MTP usa um número adaptativo de threads paralelas (Gates).
21
Dixit et al, 2015

22. S-AMGAV
22
Dixit et al, 2015

23. S-AMGAV
23
Dixit et al, 2015

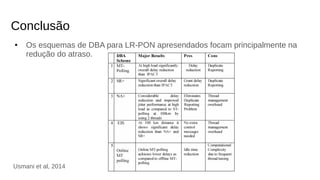

24. Conclusão
● Os esquemas de DBA para LR-PON apresendados focam principalmente na
redução do atraso.
Usmani et al, 2014

25. Referências
●
G. Kramer, B. Mukherjee, and G. Pesavento, "IPACT: A dynamic protocol for an ethernet PON (EPON)," IEEE
Commun. Mag., vol. 40, no. 2, pp. 74-80, 2002.
●
H. Song, A. Banerjee, Byoung-Whi Kim, and B. Mukherjee, "Multi-Thread Polling: A Dynamic Bandwidth Distribution
Scheme in Long Reach PON," in IEEE Global Telecommunications Conference, 2007, pp. 2450-2454.
●
H. Song, B-W. Kim, and B. Mukherjee, "Multi-thread polling: A dynamic bandwidth distribution scheme in long-reach
PON," IEEE JSAC, vol. 27, 2009, pp. 134-42
●
B.Skubic, J. B.Mukherjee,Chen, J. Ahmed, Biao Chen, L. Wosinska, "Dynamic bandwidth allocation for long-reach
PON: Overcoming Performance Degradation," IEEE Commun. Mag., vol.48, no. 11, pp. 100-108, Nov.2010.
●
J. Ahmed, J. Chen, L. Wosinska, B. Chen, B. Mukherjee, "Efficient inter-thread scheduling scheme for long-reach
passive optical network," IEEE Commun. Mag., vo1.51, no. 2, pp. S35-S43, Feb. 2013.
●
Mercian, M.P. McGarry and M. Reisslein, "Offline and online multi-thread polling in long-reach PONs: A critical
evaluation," 1. Lightw. Technol, vol. 31, no. 12, pp. 2018 - 2028, june IS, 2013.
●
T. Novak, S. Z. Pilinsky, M. Draganic, "Performance of dynamic bandwidth allocation algorithms in passive optical
networks," ELMAR-2013, Zadar, Croatia, 25-27 Sep. 2013.
25

26. Referências
●
M. Kiaei, K. Fouli, M. Scheutzow, M. Maier, M. Reisslein, and C. Assi, "Low-latency polling schemes for long-reach
passive optical networks," IEEE Trans. On Commun., vol. 61, no. 7, pp. 2936 - 2945, jul. 2013.
●
F. Usmani, S. M. H. Zaidi, A. Awais and M. Y. A. Raja, "Efficient dynamic bandwidth allocation schemes in Long-
Reach Passive Optical Networks- A survey," 2014 11th Annual High Capacity Optical Networks and
Emerging/Enabling Technologies (Photonics for Energy), Charlotte, NC, 2014, pp. 36-40.
●
A. Dixit, B. Lannoo, D. Colle, M. Pickavet and P. Demeester, "Synergized-adaptive multi-GATE polling with void filling:
Overcoming performance degradation in LR-PONs," in IEEE/OSA Journal of Optical Communications and
Networking, vol. 7, no. 9, pp. 837-850, Sept. 2015.
26
