O documento discute os fundamentos de VPC na AWS, incluindo como criar VPCs e subnets, configurar rotas e conectividade, e opções para conectividade com ambientes on-premises como VPN e Direct Connect. O documento também aborda tópicos como segurança com security groups e network ACLs, VPC peering, VPC endpoints e VPC flow logs.

1. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Claudia Charro
Arquiteta de Soluções
AWS
Criando seu Data Center Virtual:
Fundamentos de VPC e Opções de
Conectividade

2. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

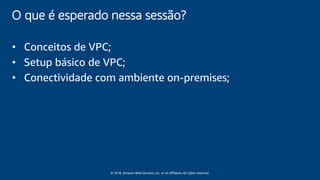

O que é esperado nessa sessão?
• Conceitos de VPC;
• Setup básico de VPC;
• Conectividade com ambiente on-premises;

3. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

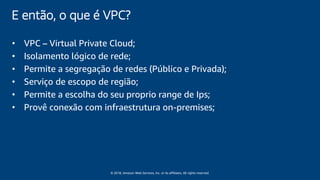

E então, o que é VPC?
• VPC – Virtual Private Cloud;
• Isolamento lógico de rede;
• Permite a segregação de redes (Público e Privada);
• Serviço de escopo de região;
• Permite a escolha do seu proprio range de Ips;
• Provê conexão com infraestrutura on-premises;

4. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Criando VPC

5. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

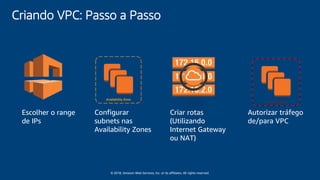

Criando VPC: Passo a Passo
Escolher o range
de IPs
Configurar
subnets nas
Availability Zones
Criar rotas
(Utilizando
Internet Gateway
ou NAT)
Autorizar tráfego
de/para VPC

6. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Escolher o range de IPs

7. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

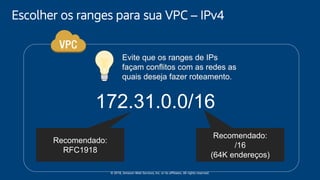

Escolher os ranges para sua VPC – IPv4
172.31.0.0/16
Recomendado:
RFC1918
Recomendado:
/16
(64K endereços)

8. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

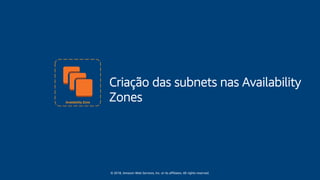

Criação das subnets nas Availability
Zones

9. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

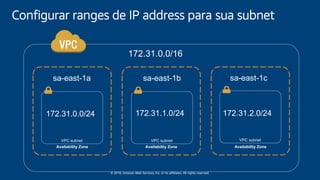

Configurar ranges de IP address para sua subnet
172.31.0.0/16
Availability Zone Availability Zone Availability Zone
VPC subnet VPC subnet VPC subnet
172.31.0.0/24 172.31.1.0/24 172.31.2.0/24
sa-east-1a sa-east-1b sa-east-1c

10. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Demo
Criação de VPC e subnets

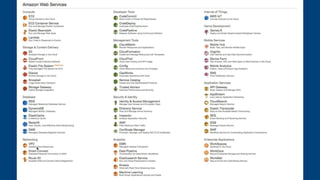

12. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

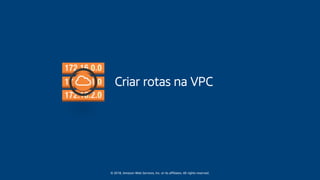

Criar rotas na VPC

13. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

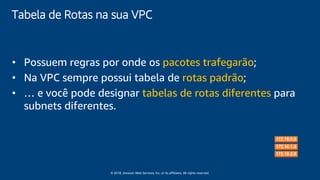

Tabela de Rotas na sua VPC
• Possuem regras por onde os pacotes trafegarão;
• Na VPC sempre possui tabela de rotas padrão;
• … e você pode designar tabelas de rotas diferentes para
subnets diferentes.

14. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

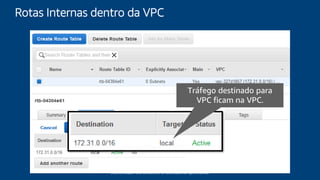

Tráfego destinado para
VPC ficam na VPC.
Rotas Internas dentro da VPC

15. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

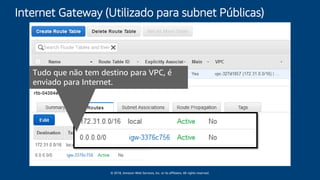

Tudo que não tem destino para VPC, é
enviado para Internet.
Internet Gateway (Utilizado para subnet Públicas)

16. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Acesso à Internet via NAT Gateway
VPC subnet Privada VPC subnet Pública
0.0.0.0/0
0.0.0.0/0
Public IP
NAT Gateway

17. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Autorizar tráfego de/para VPC

18. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

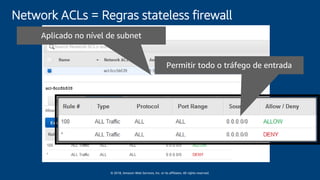

Network ACLs = Regras stateless firewall
Permitir todo o tráfego de entrada
Aplicado no nível de subnet

19. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

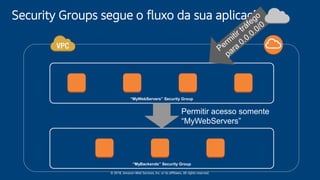

Security Groups segue o fluxo da sua aplicação
“MyWebServers” Security Group
“MyBackends” Security Group
Permitir acesso somente
“MyWebServers”

20. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

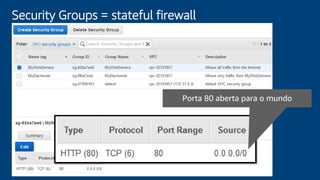

Security Groups = stateful firewall
Porta 80 aberta para o mundo

21. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

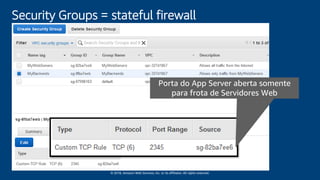

Security Groups = stateful firewall
Porta do App Server aberta somente
para frota de Servidores Web

22. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Conectividade na AWS

23. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Além da conectividade com Internet
Roteamento no nivel
de Subnet
Conectando com a
sua rede corporativa
Conectando a outras
VPCs

24. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Roteamento no nível de subnets

25. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

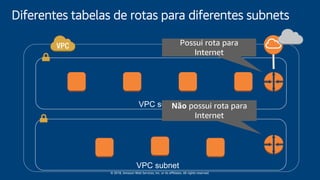

Diferentes tabelas de rotas para diferentes subnets
VPC subnet
VPC subnet
Possui rota para
Internet
Não possui rota para
Internet

26. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Conectando à outras VPC:
VPC Peering

27. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

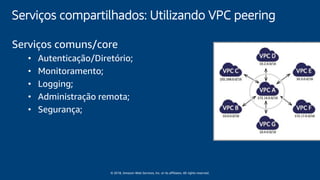

Serviços compartilhados: Utilizando VPC peering
Serviços comuns/core
• Autenticação/Diretório;
• Monitoramento;
• Logging;
• Administração remota;
• Segurança;

28. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

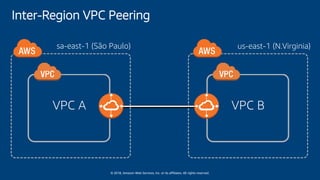

Inter-Region VPC Peering
sa-east-1 (São Paulo) us-east-1 (N.Virginia)
VPC A VPC B

29. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Conectando sua rede:
Virtual Private Network &
Direct Connect

30. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

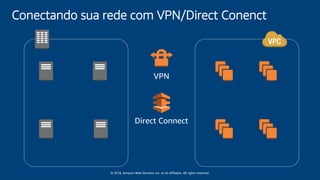

Conectando sua rede com VPN/Direct Conenct
VPN
Direct Connect

31. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

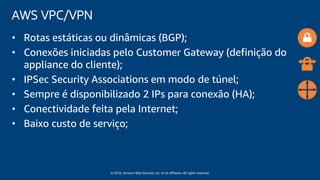

AWS VPC/VPN
• Rotas estáticas ou dinâmicas (BGP);
• Conexões iniciadas pelo Customer Gateway (definição do
appliance do cliente);
• IPSec Security Associations em modo de túnel;
• Sempre é disponibilizado 2 IPs para conexão (HA);
• Conectividade feita pela Internet;
• Baixo custo de serviço;

32. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

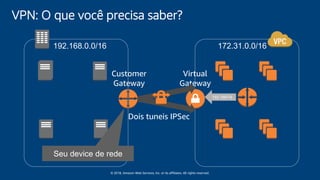

VPN: O que você precisa saber?
Customer
Gateway
Virtual
Gateway
Dois tuneis IPSec
192.168.0.0/16 172.31.0.0/16
192.168/16
Seu device de rede

33. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

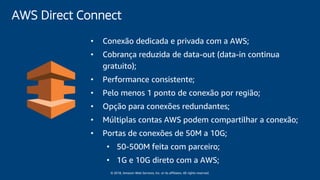

• Conexão dedicada e privada com a AWS;
• Cobrança reduzida de data-out (data-in continua
gratuito);
• Performance consistente;
• Pelo menos 1 ponto de conexão por região;
• Opção para conexões redundantes;
• Múltiplas contas AWS podem compartilhar a conexão;
• Portas de conexões de 50M a 10G;
• 50-500M feita com parceiro;
• 1G e 10G direto com a AWS;
AWS Direct Connect

34. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

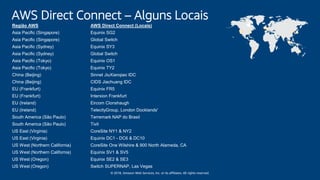

AWS Direct Connect – Alguns Locais
Região AWS AWS Direct Connect (Locais)
Asia Pacific (Singapore) Equinix SG2
Asia Pacific (Singapore) Global Switch
Asia Pacific (Sydney) Equinix SY3
Asia Pacific (Sydney) Global Switch
Asia Pacific (Tokyo) Equinix OS1
Asia Pacific (Tokyo) Equinix TY2
China (Beijing) Sinnet JiuXianqiao IDC
China (Beijing) CIDS Jiachuang IDC
EU (Frankfurt) Equinix FR5
EU (Frankfurt) Interxion Frankfurt
EU (Ireland) Eircom Clonshaugh
EU (Ireland) TelecityGroup, London Docklands'
South America (São Paulo) Terremark NAP do Brasil
South America (São Paulo) Tivit
US East (Virginia) CoreSite NY1 & NY2
US East (Virginia) Equinix DC1 - DC6 & DC10
US West (Northern California) CoreSite One Wilshire & 900 North Alameda, CA
US West (Northern California) Equinix SV1 & SV5
US West (Oregon) Equinix SE2 & SE3
US West (Oregon) Switch SUPERNAP, Las Vegas

35. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

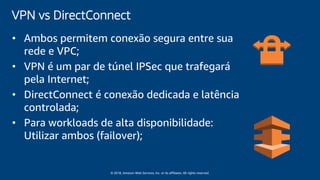

VPN vs DirectConnect
• Ambos permitem conexão segura entre sua
rede e VPC;
• VPN é um par de túnel IPSec que trafegará
pela Internet;
• DirectConnect é conexão dedicada e latência
controlada;
• Para workloads de alta disponibilidade:
Utilizar ambos (failover);

36. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

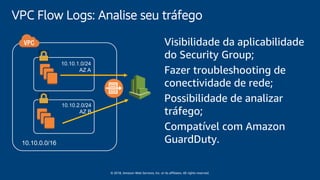

VPC Flow Logs: Analise seu tráfego
Visibilidade da aplicabilidade
do Security Group;
Fazer troubleshooting de
conectividade de rede;
Possibilidade de analizar
tráfego;
Compatível com Amazon
GuardDuty.10.10.0.0/16
10.10.1.0/24
AZ A
10.10.2.0/24
AZ B

37. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

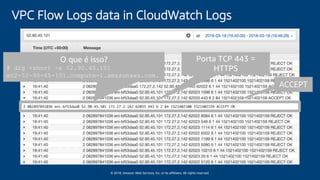

VPC Flow Logs data in CloudWatch Logs
O que é isso?
# dig +short -x 52.90.45.101
ec2-52-90-45-101.compute-1.amazonaws.com.
ACCEPT
Porta TCP 443 =
HTTPS

38. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

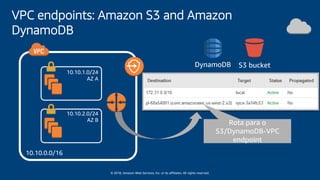

VPC endpoints: Amazon S3 and Amazon
DynamoDB
10.10.0.0/16
10.10.1.0/24
AZ A
10.10.2.0/24
AZ B
S3 bucket
Rota para o
S3/DynamoDB-VPC
endpoint
DynamoDB

39. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

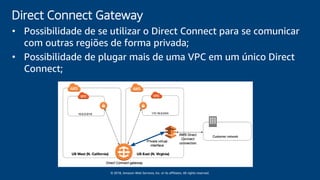

Direct Connect Gateway
• Possibilidade de se utilizar o Direct Connect para se comunicar
com outras regiões de forma privada;
• Possibilidade de plugar mais de uma VPC em um único Direct
Connect;

40. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.

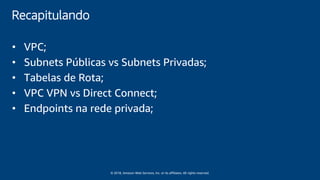

Recapitulando
• VPC;
• Subnets Públicas vs Subnets Privadas;
• Tabelas de Rota;
• VPC VPN vs Direct Connect;
• Endpoints na rede privada;

41. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Por favor, participe da pesquisa sobre essa sessão

42. © 2018, Amazon Web Services, Inc. or its affiliates. All rights reserved.
Obrigado!
