1. SAP - Planejamento da Produção (PP)
Criando roteiro de produção com
sequenciamentos base, alternativo e
paralelo
Edson Domenech

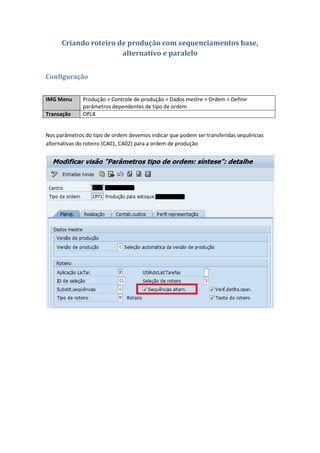

2. Criando roteiro de produção com sequenciamentos base,
alternativo e paralelo
Configuração
IMG Menu Produção > Controle de produção > Dados mestre > Ordem > Definir
parâmetros dependentes de tipo de ordem
Transação OPL8
Nos parâmetros do tipo de ordem devemos indicar que podem ser transferidas sequências
alternativas do roteiro (CA01, CA02) para a ordem de produção

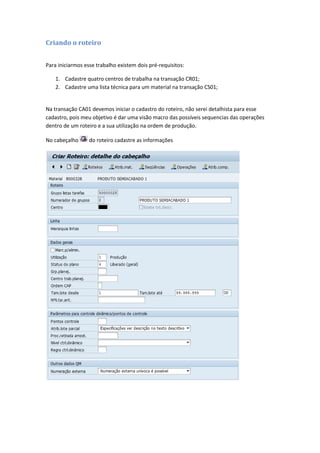

3. Criando o roteiro
Para iniciarmos esse trabalho existem dois pré-requisitos:
1. Cadastre quatro centros de trabalha na transação CR01;
2. Cadastre uma lista técnica para um material na transação CS01;
Na transação CA01 devemos iniciar o cadastro do roteiro, não serei detalhista para esse
cadastro, pois meu objetivo é dar uma visão macro das possíveis sequencias das operações
dentro de um roteiro e a sua utilização na ordem de produção.
No cabeçalho do roteiro cadastre as informações

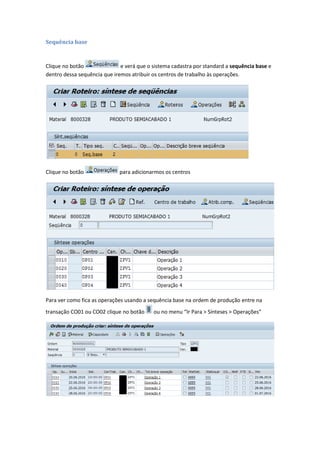

4. Sequência base
Clique no botão e verá que o sistema cadastra por standard a sequência base e
dentro dessa sequência que iremos atribuir os centros de trabalho às operações.
Clique no botão para adicionarmos os centros
Para ver como fica as operações usando a sequência base na ordem de produção entre na
transação CO01 ou CO02 clique no botão ou no menu “Ir Para > Sínteses > Operações”

5. Vejamos como ficou o fluxo das operações
As operações serão planejadas em sequência, uma finaliza e outra inicia
OP01
Início: 20/06/2016
Fim: 22/06/2016
OP02
Início: 22/06/2016
Fim: 25/06/2016
Fim da OP01 é início da OP02
OP03
Início: 25/06/2016
Fim: 28/06/2016
Fim da OP02 é início da OP03
OP04
Início: 28/06/2016
Fim: 01/07/2016
Fim da OP03 é início da OP04
Sequência alternativa
Clique no botão selecione a sequência base
Clique no botão e deixe somente as operações OP01, OP02 e OP04

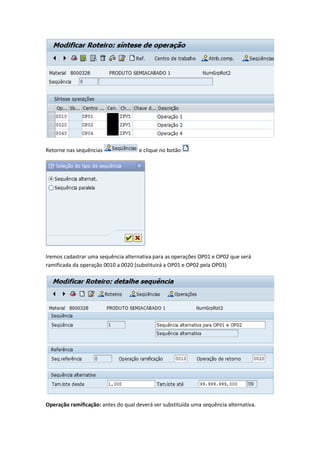

6. Retorne nas sequências e clique no botão
Iremos cadastrar uma sequência alternativa para as operações OP01 e OP02 que será
ramificada da operação 0010 a 0020 (substituirá a OP01 e OP02 pela OP03)
Operação ramificação: antes do qual deverá ser substituída uma sequência alternativa.

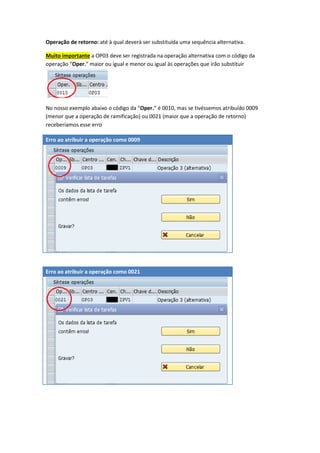

7. Operação de retorno: até à qual deverá ser substituída uma sequência alternativa.
Muito importante a OP03 deve ser registrada na operação alternativa com o código da
operação “Oper.” maior ou igual e menor ou igual às operações que irão substituir
No nosso exemplo abaixo o código da “Oper.” é 0010, mas se tivéssemos atribuído 0009
(menor que a operação de ramificação) ou 0021 (maior que a operação de retorno)
receberíamos esse erro
Erro ao atribuir a operação como 0009
Erro ao atribuir a operação como 0021

8. Clique no botão e cadastre a OP03.
Se clicar no botão verá que temos dois itens nas sequências, uma sequência
base e uma alternativa que poderá ser usada na ordem de produção, caso seja preciso
Para ver como fica as operações usando a sequência base e alternativa na ordem de produção
entre na transação CO01 ou CO02 clique no botão ou no menu “Ir Para > Sínteses >
Operações”
As operações serão planejadas inicialmente na sequência base, uma finaliza e outra inicia, mas
com opção de troca das operações OP01 e OP02 pela alternativa OP03.
Para termos certeza que podemos fazer a troca das sequências, clique no botão ou no
menu “Ir Para > Sínteses > Sequências” onde poderemos ver sequências ativas para ordem de
produção

9. Selecione a sequência alternativa e clique no botão para ver sua operação
Para fazermos a troca da sequência devemos ir ao menu “Funções > Trocar as sequências” que
será mostrado uma lista de sequências alternativas, no nosso caso aparecera somente uma
Selecione a linha e clique no botão que será mostrada as operações
atuais e sua substituição, no caso a OP01 e OP02 serão substituídas pela OP03

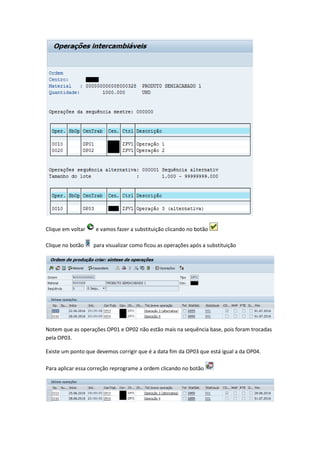

10. Clique em voltar e vamos fazer a substituição clicando no botão
Clique no botão para visualizar como ficou as operações após a substituição
Notem que as operações OP01 e OP02 não estão mais na sequência base, pois foram trocadas
pela OP03.
Existe um ponto que devemos corrigir que é a data fim da OP03 que está igual a da OP04.
Para aplicar essa correção reprograme a ordem clicando no botão

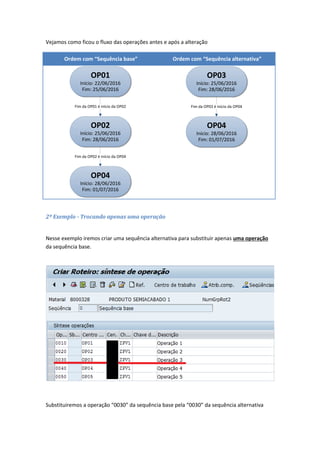

11. Vejamos como ficou o fluxo das operações antes e após a alteração
Ordem com “Sequência base” Ordem com “Sequência alternativa”
OP01
Início: 22/06/2016
Fim: 25/06/2016
OP02
Início: 25/06/2016
Fim: 28/06/2016
Fim da OP01 é início da OP02
OP04
Início: 28/06/2016
Fim: 01/07/2016
Fim da OP02 é início da OP04
OP03
Início: 25/06/2016
Fim: 28/06/2016
OP04
Início: 28/06/2016
Fim: 01/07/2016
Fim da OP03 é início da OP04
2º Exemplo - Trocando apenas uma operação
Nesse exemplo iremos criar uma sequência alternativa para substituir apenas uma operação
da sequência base.
Substituiremos a operação “0030” da sequência base pela “0030” da sequência alternativa

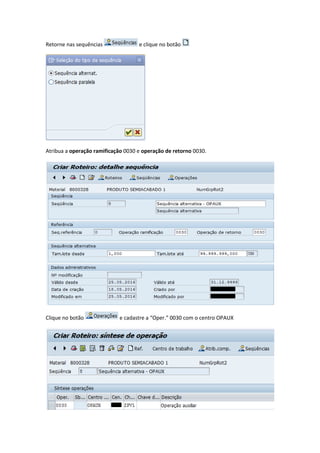

12. Retorne nas sequências e clique no botão
Atribua a operação ramificação 0030 e operação de retorno 0030.
Clique no botão e cadastre a “Oper.” 0030 com o centro OPAUX

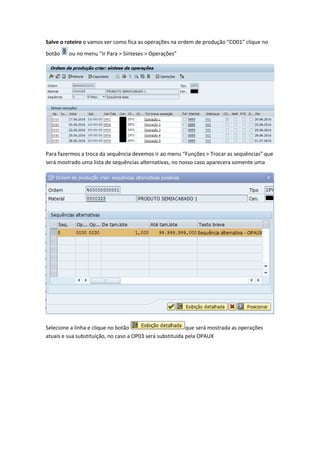

13. Salve o roteiro e vamos ver como fica as operações na ordem de produção “CO01” clique no
botão ou no menu “Ir Para > Sínteses > Operações”
Para fazermos a troca da sequência devemos ir ao menu “Funções > Trocar as sequências” que
será mostrado uma lista de sequências alternativas, no nosso caso aparecera somente uma
Selecione a linha e clique no botão que será mostrada as operações
atuais e sua substituição, no caso a OP03 será substituída pela OPAUX

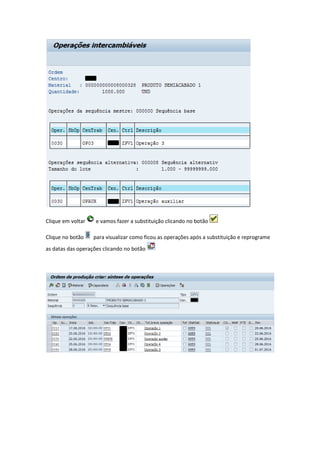

14. Clique em voltar e vamos fazer a substituição clicando no botão
Clique no botão para visualizar como ficou as operações após a substituição e reprograme
as datas das operações clicando no botão

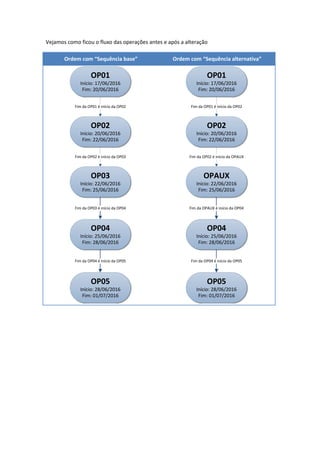

15. Vejamos como ficou o fluxo das operações antes e após a alteração
Ordem com “Sequência base” Ordem com “Sequência alternativa”
OP01
Início: 17/06/2016
Fim: 20/06/2016
OP02
Início: 20/06/2016
Fim: 22/06/2016
Fim da OP01 é início da OP02
OP03
Início: 22/06/2016
Fim: 25/06/2016
Fim da OP02 é início da OP03
OP04
Início: 25/06/2016
Fim: 28/06/2016
OP05
Início: 28/06/2016
Fim: 01/07/2016
Fim da OP03 é início da OP04
Fim da OP04 é início da OP05
OP01
Início: 17/06/2016
Fim: 20/06/2016
OP02
Início: 20/06/2016
Fim: 22/06/2016
Fim da OP01 é início da OP02
OPAUX
Início: 22/06/2016
Fim: 25/06/2016
Fim da OP02 é início da OPAUX
OP04
Início: 25/06/2016
Fim: 28/06/2016
OP05
Início: 28/06/2016
Fim: 01/07/2016
Fim da OPAUX é início da OP04
Fim da OP04 é início da OP05

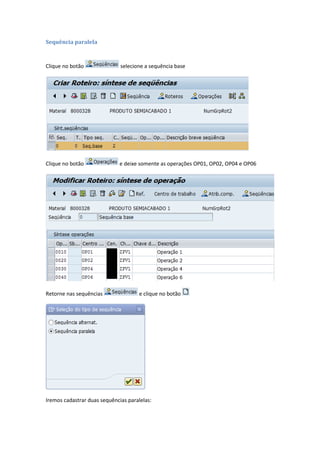

16. Sequência paralela
Clique no botão selecione a sequência base
Clique no botão e deixe somente as operações OP01, OP02, OP04 e OP06
Retorne nas sequências e clique no botão
Iremos cadastrar duas sequências paralelas:

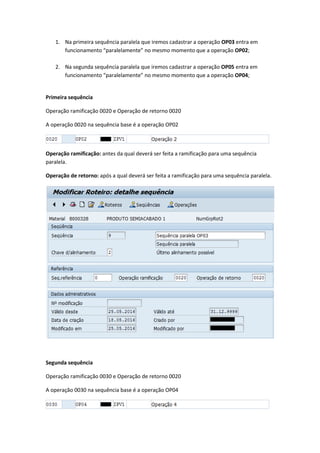

17. 1. Na primeira sequência paralela que iremos cadastrar a operação OP03 entra em
funcionamento “paralelamente” no mesmo momento que a operação OP02;
2. Na segunda sequência paralela que iremos cadastrar a operação OP05 entra em
funcionamento “paralelamente” no mesmo momento que a operação OP04;
Primeira sequência
Operação ramificação 0020 e Operação de retorno 0020
A operação 0020 na sequência base é a operação OP02
Operação ramificação: antes da qual deverá ser feita a ramificação para uma sequência
paralela.
Operação de retorno: após a qual deverá ser feita a ramificação para uma sequência paralela.
Segunda sequência
Operação ramificação 0030 e Operação de retorno 0020
A operação 0030 na sequência base é a operação OP04

18. Operação ramificação: antes da qual deverá ser feita a ramificação para uma sequência
paralela.
Operação de retorno: após a qual deverá ser feita a ramificação para uma sequência paralela.
Selecione a primeira sequência paralela que terá a operação OP03 e vamos atribuir às
operações clicando no botão

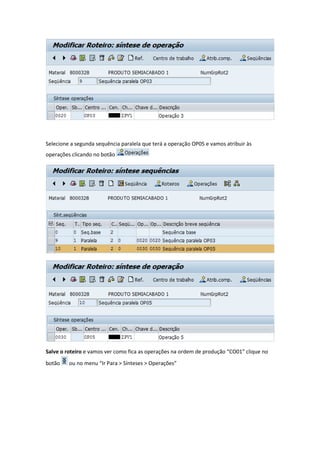

19. Selecione a segunda sequência paralela que terá a operação OP05 e vamos atribuir às
operações clicando no botão
Salve o roteiro e vamos ver como fica as operações na ordem de produção “CO01” clique no
botão ou no menu “Ir Para > Sínteses > Operações”

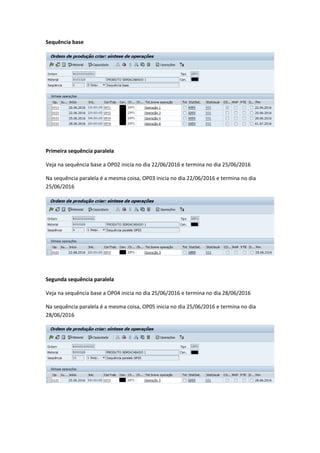

20. Sequência base
Primeira sequência paralela
Veja na sequência base a OP02 inicia no dia 22/06/2016 e termina no dia 25/06/2016
Na sequência paralela é a mesma coisa, OP03 inicia no dia 22/06/2016 e termina no dia
25/06/2016
Segunda sequência paralela
Veja na sequência base a OP04 inicia no dia 25/06/2016 e termina no dia 28/06/2016
Na sequência paralela é a mesma coisa, OP05 inicia no dia 25/06/2016 e termina no dia
28/06/2016

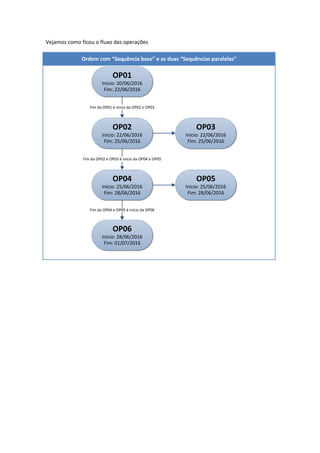

21. Vejamos como ficou o fluxo das operações
Ordem com “Sequência base” e as duas “Sequências paralelas”
OP01
Início: 20/06/2016
Fim: 22/06/2016
OP02
Início: 22/06/2016
Fim: 25/06/2016
OP03
Início: 22/06/2016
Fim: 25/06/2016
OP04
Início: 25/06/2016
Fim: 28/06/2016
OP05
Início: 25/06/2016
Fim: 28/06/2016
OP06
Início: 28/06/2016
Fim: 01/07/2016
Fim da OP01 é início da OP02 e OP03
Fim da OP02 e OP03 é início da OP04 e OP05
Fim da OP04 e OP05 é início da OP06

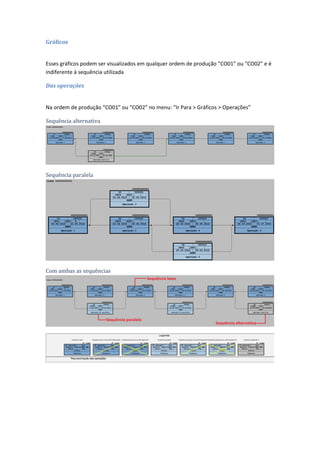

22. Gráficos
Esses gráficos podem ser visualizados em qualquer ordem de produção “CO01” ou “CO02” e é
indiferente à sequência utilizada
Das operações
Na ordem de produção “CO01” ou “CO02” no menu: “Ir Para > Gráficos > Operações”
Sequência alternativa
Sequência paralela
Com ambas as sequências

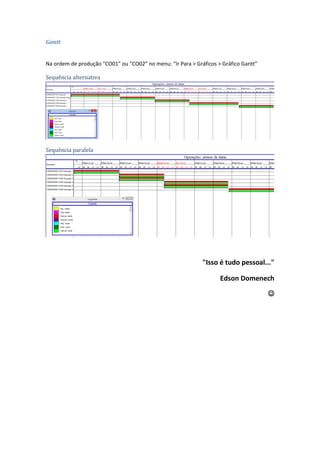

23. Gantt
Na ordem de produção “CO01” ou “CO02” no menu: “Ir Para > Gráficos > Gráfico Gantt”
Sequência alternativa
Sequência paralela
"Isso é tudo pessoal..."
Edson Domenech

