O documento descreve estudos de conforto térmico em espaços abertos realizados em Glasgow, Escócia e Curitiba, Brasil. Os estudos incluíram a implantação de estações meteorológicas, medições de temperatura, umidade e sensação térmica em zonas de pedestres. Os resultados forneceram uma base de dados para comparações entre as sensações térmicas relatadas e índices de conforto, incluindo a calibração do índice UTCI para aplicações futuras em Curitiba.

1. ESTUDOS EM CONFORTO EM ESPAÇOS
ABERTOS EM GLASGOW, ESCÓCIA
E
EM CURITIBA, BRASIL

2. GLASGOW, ESCÓCIA

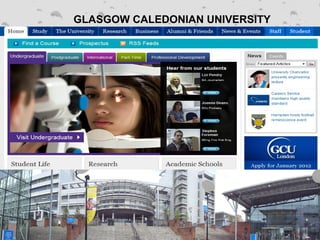

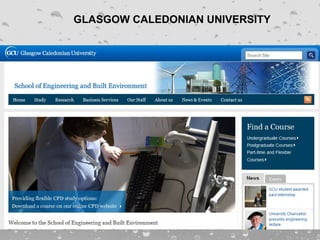

3. GLASGOW CALEDONIAN UNIVERSITY

4. GLASGOW CALEDONIAN UNIVERSITY

5. GLASGOW CALEDONIAN UNIVERSITY

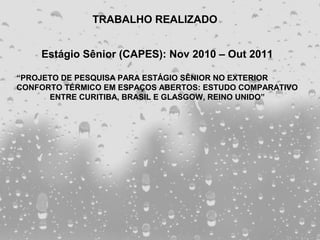

6. TRABALHO REALIZADO
Estágio Sênior (CAPES): Nov 2010 – Out 2011
“PROJETO DE PESQUISA PARA ESTÁGIO SÊNIOR NO EXTERIOR
CONFORTO TÉRMICO EM ESPAÇOS ABERTOS: ESTUDO COMPARATIVO
ENTRE CURITIBA, BRASIL E GLASGOW, REINO UNIDO”

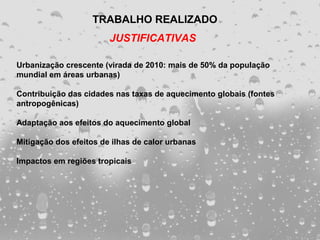

7. TRABALHO REALIZADO
JUSTIFICATIVAS
Urbanização crescente (virada de 2010: mais de 50% da população
mundial em áreas urbanas)
Contribuição das cidades nas taxas de aquecimento globais (fontes
antropogênicas)
Adaptação aos efeitos do aquecimento global
Mitigação dos efeitos de ilhas de calor urbanas
Impactos em regiões tropicais

8. TRABALHO REALIZADO
JUSTIFICATIVAS

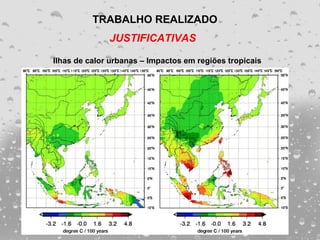

Ilhas de calor urbanas – Impactos em regiões tropicais

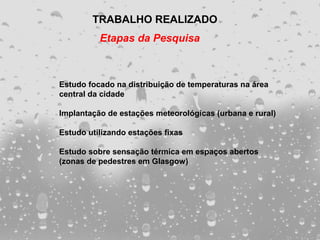

9. TRABALHO REALIZADO
Etapas da Pesquisa
Estudo focado na distribuição de temperaturas na área
central da cidade
Implantação de estações meteorológicas (urbana e rural)
Estudo utilizando estações fixas
Estudo sobre sensação térmica em espaços abertos
(zonas de pedestres em Glasgow)

10. TRABALHO REALIZADO

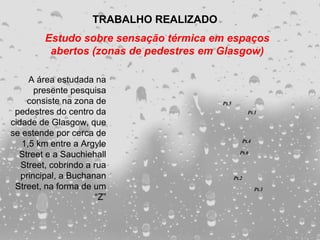

Estudo sobre sensação térmica em espaços
abertos (zonas de pedestres em Glasgow)
A área estudada na
presente pesquisa
consiste na zona de Pt.5
pedestres do centro da Pt.1
cidade de Glasgow, que
se estende por cerca de
Pt.4
1,5 km entre a Argyle
Street e a Sauchiehall Pt.6
Street, cobrindo a rua
principal, a Buchanan Pt.2
Street, na forma de um Pt.3
“Z”

11. TRABALHO REALIZADO
Estudo sobre sensação térmica em espaços
abertos (zonas de pedestres em Glasgow)
Equipamento usado: Estação
meteorológica Davis Vantage
Pro2 wireless com: sensor de
temperatura e umidade do ar,
anemômetro de copo com pá de
vento, piranômetro de silício,
coletor de água de chuva.
Adicionalmente, montou-se uma
esfera de PVC, pintada na cor
cinza (primer), na qual se inseriu
um medidor de temperatura
(Tinytag TGP-4500), com
diâmetro aproximado de 110
mm. (termômetro de globo)

12. TRABALHO REALIZADO

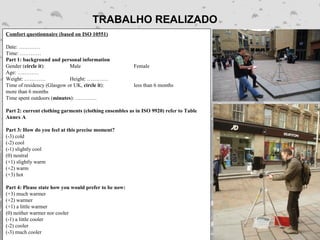

Comfort questionnaire (based on ISO 10551)
Date: …………
Time: …………
Part 1: background and personal information
Gender (circle it): Male Female
Age: …………
Weight: ………… Height: …………
Time of residency (Glasgow or UK, circle it): less than 6 months
more than 6 months
Time spent outdoors (minutes): …………

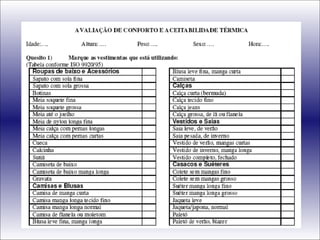

Part 2: current clothing garments (clothing ensembles as in ISO 9920) refer to Table
Annex A
Part 3: How do you feel at this precise moment?
(-3) cold
(-2) cool
(-1) slightly cool
(0) neutral
(+1) slightly warm
(+2) warm
(+3) hot
Part 4: Please state how you would prefer to be now:
(+3) much warmer
(+2) warmer
(+1) a little warmer
(0) neither warmer nor cooler
(-1) a little cooler
(-2) cooler
(-3) much cooler

13. TRABALHO REALIZADO
Dificuldades encontradas
 Estrutura universitária
 Colaboração efetiva (parceiro no
exterior)
 Idioma e passantes
Pontos positivos
 Estrutura e equipamentos
 Vinda de estudantes e pesquisadores
do Brasil
 Hospitalidade escocesa
 Exercício de humildade!

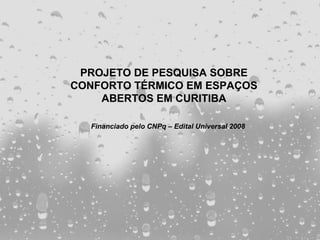

14. PROJETO DE PESQUISA SOBRE
CONFORTO TÉRMICO EM ESPAÇOS
ABERTOS EM CURITIBA
Financiado pelo CNPq – Edital Universal 2008

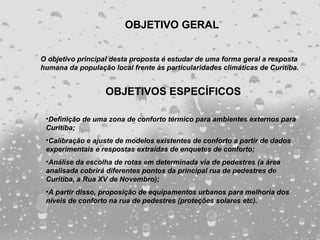

15. OBJETIVO GERAL
O objetivo principal desta proposta é estudar de uma forma geral a resposta
humana da população local frente às particularidades climáticas de Curitiba.
OBJETIVOS ESPECÍFICOS
•Definição de uma zona de conforto térmico para ambientes externos para
Curitiba;
•Calibração e ajuste de modelos existentes de conforto a partir de dados
experimentais e respostas extraídas de enquetes de conforto;
•Análise da escolha de rotas em determinada via de pedestres (a área
analisada cobrirá diferentes pontos da principal rua de pedestres de
Curitiba, a Rua XV de Novembro);
•A partir disso, proposição de equipamentos urbanos para melhoria dos
níveis de conforto na rua de pedestres (proteções solares etc).

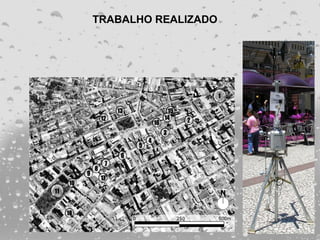

18. TRABALHO REALIZADO

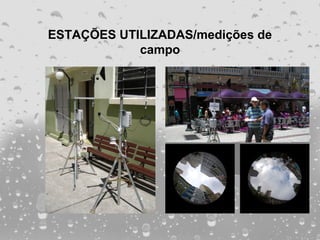

21. ESTAÇÕES UTILIZADAS/medições de
campo

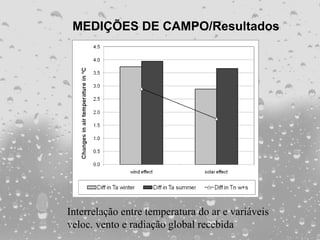

22. MEDIÇÕES DE CAMPO/Resultados
Interrelação entre temperatura do ar e variáveis
veloc. vento e radiação global recebida

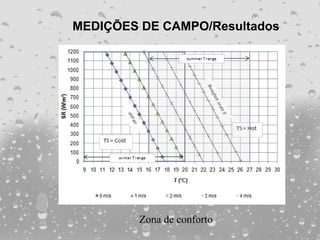

23. MEDIÇÕES DE CAMPO/Resultados
Zona de conforto

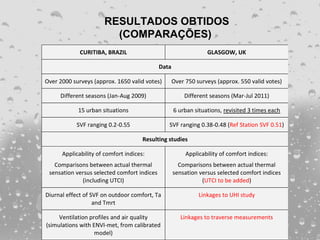

24. RESULTADOS OBTIDOS
(COMPARAÇÕES)
CURITIBA, BRAZIL GLASGOW, UK
Data
Over 2000 surveys (approx. 1650 valid votes) Over 750 surveys (approx. 550 valid votes)
Different seasons (Jan-Aug 2009) Different seasons (Mar-Jul 2011)
15 urban situations 6 urban situations, revisited 3 times each
SVF ranging 0.2-0.55 SVF ranging 0.38-0.48 (Ref Station SVF 0.51)
Resulting studies
Applicability of comfort indices: Applicability of comfort indices:
Comparisons between actual thermal Comparisons between actual thermal
sensation versus selected comfort indices sensation versus selected comfort indices
(including UTCI) (UTCI to be added)
Diurnal effect of SVF on outdoor comfort, Ta Linkages to UHI study
and Tmrt
Ventilation profiles and air quality Linkages to traverse measurements
(simulations with ENVI-met, from calibrated
model)

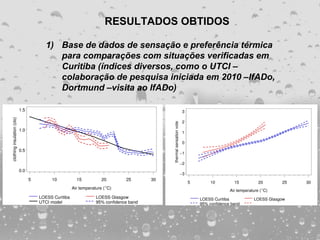

25. RESULTADOS OBTIDOS
1) Base de dados de sensação e preferência térmica
para comparações com situações verificadas em
Curitiba (índices diversos, como o UTCI –
colaboração de pesquisa iniciada em 2010 –IfADo,
Dortmund –visita ao IfADo)

26. RESULTADOS OBTIDOS
2) Calibração do índice UTCI para aplicações futuras
em estudos relacionados ao clima urbano
Calibração do índice UTCI a partir de dados coletados em Curitiba
Faixas de UTCI Classificação por
Faixas de UTCI Categorias de Estresse
ajustado conforto/desconforto
> 46°C extremo estresse para o calor > 46°C
38°C a 46°C muito forte estresse para o calor 38°C a 46°C
32°C a 38°C forte estresse para o calor 32°C a 38°C
26°C a 32°C moderado estresse para o calor 27°C a 32°C > 27°C Desconforto por calor
18°C a 26°C conforto térmico 15°C a 27°C 15°C a 27°C Conforto
9°C a 18°C sem estresse térmico 9°C a 15°C < 15°C Desconforto por frio
0°C a 9°C pouco estresse para o frio 0°C a 9°C
0°C a -13°C moderado estresse para o frio 0°C a -13°C
-13°C a -27°C forte estresse para o frio -13°C a -27°C
-27°C a -40°C muito forte estresse para o frio -27°C a -40°C
<-40°C extremo estresse para o frio <-40°C
