1) O documento apresenta um resumo de sistemas de certificação de edificações sustentáveis em diversos países. 2) É descrito o Regulamento Técnico da Qualidade do Nível de Eficiência Energética de Edifícios Comerciais no Brasil, que estabelece requisitos para a classificação da eficiência energética de edifícios. 3) Um projeto padrão de agência bancária é analisado utilizando o método prescritivo do regulamento para classificar a eficiência energética e

1. UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
DIRETORIA DE ENSINO E PESQUISA – CAMPUS CURITIBA
PROGRAMA DE PÓS-GRADUAÇÃO STRI CTU SEN EM ENGENHARIA CIVIL
SU
ANÁL EDA E ICIÊ
IS F NCIA E R TICA DEUMP OJ TO
NE GÉ R E
PADR DEUM AGÊ
ÃO A NCIA BANCÁR E DIF R NTE
IA M E E S
ZONASB IOCL ÁTICAS
IM
MESTRANDO: FABIANO KIYOSHI MORI
ORIENTADOR: PROF. DR. EDUARDO L. KRÜGER
Exame de Qualificação – PPGEC –
Junho/2011

2. Sistemas de certificações de edificações
Fonte: Encontro Internacional de Sustentabilidade na Construção, 2007

3. Sistemas de certificações de edificações
EUA Japão
Reino Unido Portugal

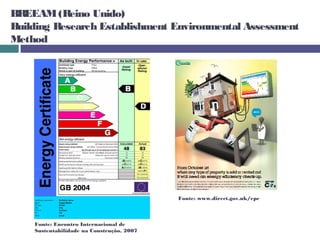

4. BREEAM (R eino Unido)
Building Research Establishment Environmental Assessment
Method
Fonte: www.direct.gov.uk/epc
Fonte: Encontro Internacional de
Sustentabilidade na Construção, 2007

5. RTQ-C – Regulamento Técnico da Qualidade
do Nível Eficiência Energética de Edificações Comerciais, de Serviços e
Públicos

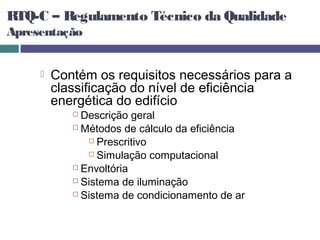

6. RTQ-C – Regulamento Técnico da Qualidade
Apresentação
 Contém os requisitos necessários para a
classificação do nível de eficiência
energética do edifício
 Descrição geral
 Métodos de cálculo da eficiência
 Prescritivo
 Simulação computacional
 Envoltória
 Sistema de iluminação
 Sistema de condicionamento de ar

7. RTQ-C – Regulamento Técnico da Qualidade
Métodos de Cálculo
Prescritivo
Por equações, tabelas e parâmetros
limites, é obtida uma pontuação que
indica o nível de eficiência parcial do
sistema e total do edifício.
Simulação
Por simulação, o desempenho do
edifício é comparado ao desempenho
de edifícios referenciais de acordo com
o nível de eficiência.

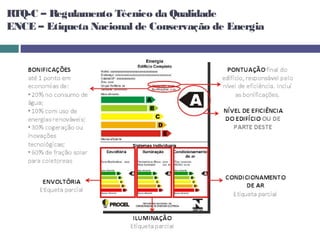

8. RTQ-C – Regulamento Técnico da Qualidade
ENCE – Etiqueta Nacional de Conservação de Energia

9. RTQ-C – Regulamento Técnico da Qualidade
Método Prescritivo

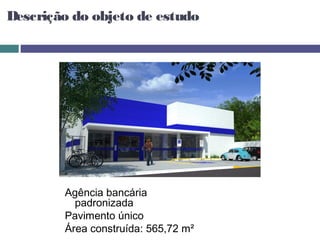

10. Descrição do objeto de estudo
Agência bancária
padronizada
Pavimento único
Área construída: 565,72 m²

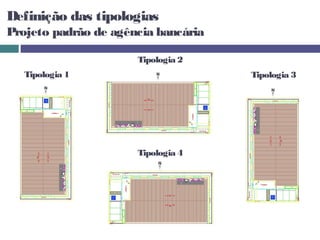

11. Definição das tipologias
Projeto padrão de agência bancária
Tipologia 2
Tipologia 1 Tipologia 3
Tipologia 4

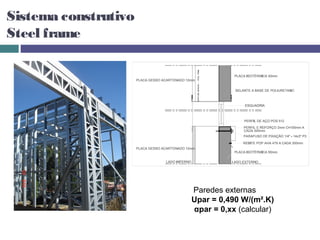

12. Sistema construtivo
Steel frame
Paredes externas
Upar = 0,490 W/(m².K)
αpar = 0,xx (calcular)

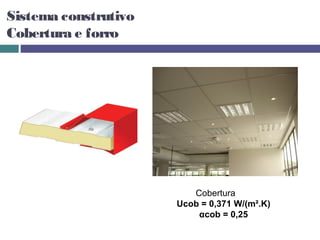

13. Sistema construtivo
Cobertura e forro
Cobertura
Ucob = 0,371 W/(m².K)
αcob = 0,25

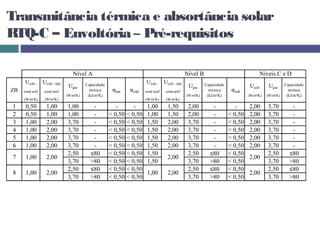

14. Transmitância térmica e absortância solar
RTQ-C – Envoltória – Pré-requisitos
Nível A Nível B Níveis C e D
Ucob - Ucob - não Capacidade
Ucob - Ucob - não Capacidade Capacidade
Upar Upar Ucob Upar
ZB cond artif cond artif térmica αpar αcob cond artif cond artif térmica αcob térmica
(W/m²K) (kJ/m²K) (W/m²K) (kJ/m²K) (W/m²K) (W/m²K) (kJ/m²K)
(W/m²K) (W/m²K) (W/m²K) (W/m²K)
1 0,50 1,00 1,00 - - - 1,00 1,50 2,00 - - 2,00 3,70 -
2 0,50 1,00 1,00 - < 0,50 < 0,50 1,00 1,50 2,00 - < 0,50 2,00 3,70 -
3 1,00 2,00 3,70 - < 0,50 < 0,50 1,50 2,00 3,70 - < 0,50 2,00 3,70 -
4 1,00 2,00 3,70 - < 0,50 < 0,50 1,50 2,00 3,70 - < 0,50 2,00 3,70 -
5 1,00 2,00 3,70 - < 0,50 < 0,50 1,50 2,00 3,70 - < 0,50 2,00 3,70 -
6 1,00 2,00 3,70 - < 0,50 < 0,50 1,50 2,00 3,70 - < 0,50 2,00 3,70 -
2,50 ≤80 < 0,50 < 0,50 1,50 2,50 ≤80 < 0,50 2,50 ≤80
7 1,00 2,00 2,00 2,00
3,70 >80 < 0,50 < 0,50 1,50 3,70 >80 < 0,50 3,70 >80
2,50 ≤80 < 0,50 < 0,50 2,50 ≤80 < 0,50 2,50 ≤80
8 1,00 2,00 1,00 2,00 2,00
3,70 >80 < 0,50 < 0,50 3,70 >80 < 0,50 3,70 >80

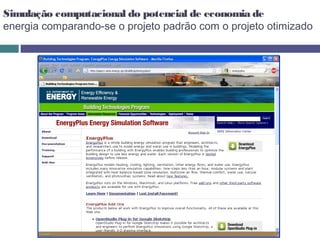

15. Simulação computacional do potencial de economia de
energia comparando-se o projeto padrão com o projeto otimizado

16. RTQ-C – Método prescritivo
Classificação do projeto padrão - situação existente
Zoneamento Tipologias
Cidades Tipologia 4
bioclimático 1, 2 e 3
ZB-1 Curitiba Nível A Nível B
ZB-2 e ZB-3 Florianópolis Nível A Nível A
ZB-4 e ZB-5 Brasília Nível A Nível B
ZB-7 Cuiabá Nível B Nível A
ZB-6 e ZB-8 Salvador Nível A Nível A

17. RTQ-C – Método prescritivo
Propostas de diretrizes para otimização do projeto padrão
Zoneamento Tipologias
Cidades Tipologia 4 Estratégias
bioclimático 1, 2 e 3
ZB-1 Curitiba Nível A Nível B Reduzir AHS p/ 13,78 (não adianta reduzir FS)
ZB-2 e ZB-3 Florianópolis Nível A Nível A Ok
ZB-4 e ZB-5 Brasília Nível A Nível B Reduzir FS p/ 0,47 (testar AVS e AHS)
ZB-7 Cuiabá Nível B Nível A Aumentar FS p/ 0,79 (testar AVS e AHS)
ZB-6 e ZB-8 Salvador Nível A Nível A Ok
