O documento descreve um sistema containerizado de tratamento de efluentes utilizando ozônio gerado por um gerador de 8 kg O3/h. O sistema usa um concentrador de oxigênio para produzir ozônio que é injetado no efluente para remover cor através de reações de oxidação. Imagens mostram os componentes do sistema dentro de containers, incluindo o gerador de ozônio, compressor e unidade de tratamento.

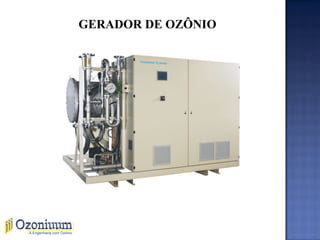

2. GERADOR DE OZÔNIO
Gerador de ozônio com capacidade de 8 kg O3/h

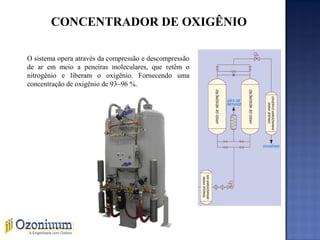

3. CONCENTRADOR DE OXIGÊNIO
O sistema opera através da compressão e descompressão
de ar em meio a peneiras moleculares, que retêm o
nitrogênio e liberam o oxigênio. Fornecendo uma
concentração de oxigênio de 93–96 %.

4. Interior da tubulação com bicos
injetores de ozônio. Sistema de solubilização, visão externa.
SISTEMA DE SOLUBILIZAÇÃO DE OZÔNIO

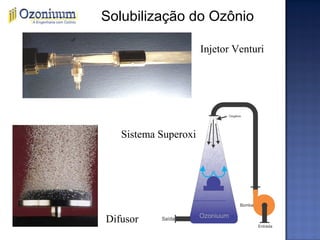

5. Solubilização do Ozônio
Injetor Venturi
Difusor
Sistema Superoxi

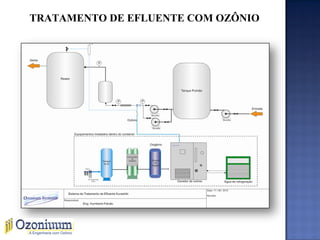

6. TRATAMENTO DE EFLUENTE COM OZÔNIO

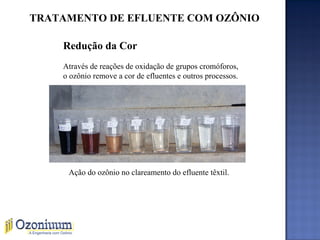

7. TRATAMENTO DE EFLUENTE COM OZÔNIO
Redução da Cor
Através de reações de oxidação de grupos cromóforos,
o ozônio remove a cor de efluentes e outros processos.
Ação do ozônio no clareamento do efluente têxtil.

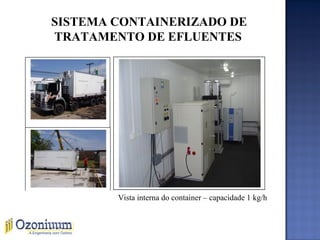

9. SISTEMA CONTAINERIZADO DE
TRATAMENTO DE EFLUENTES
Vista interna do container – capacidade 1 kg/h

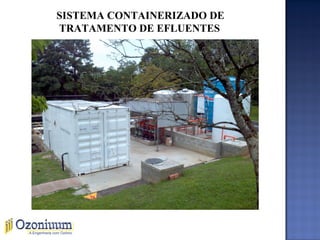

10. SISTEMA CONTAINERIZADO DE
TRATAMENTO DE EFLUENTES

11. SISTEMA CONTAINERIZADO DE
TRATAMENTO DE EFLUENTES

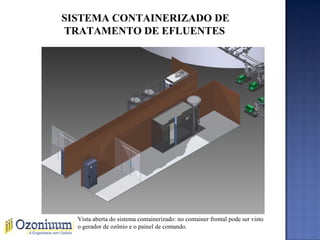

Vista aberta do sistema containerizado: no container frontal pode ser visto
o gerador de ozônio e o painel de comando.

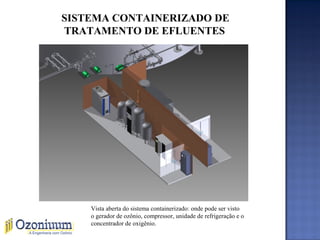

12. SISTEMA CONTAINERIZADO DE
TRATAMENTO DE EFLUENTES
Vista aberta do sistema containerizado: onde pode ser visto
o gerador de ozônio, compressor, unidade de refrigeração e o
concentrador de oxigênio.

13. SISTEMA CONTAINERIZADO DE
TRATAMENTO DE EFLUENTES

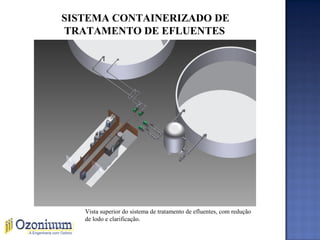

Vista superior do sistema de tratamento de efluentes, com redução
de lodo e clarificação.

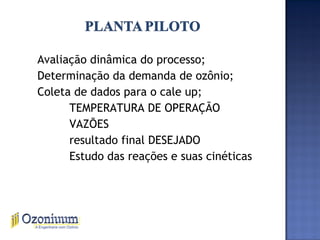

14. Avaliação dinâmica do processo;
Determinação da demanda de ozônio;
Coleta de dados para o cale up;
TEMPERATURA DE OPERAÇÃO
VAZÕES
resultado final DESEJADO
Estudo das reações e suas cinéticas
