A Astra S/A Indústria e Comércio, fundada em 1957, é uma das mais importantes indústrias
fornecedoras para o mercado da construção. A empresa comercializa produtos que vão da
fundação da obra ao acabamento, do item técnico ao de decoração, sendo líder de mercado
em vários segmentos.
Além de atender o varejo, a Astra fabrica uma linha completa de itens voltados para
construtoras, com áreas especializadas em desenvolver e comercializar soluções técnicas
para atender às necessidades dos canteiros de obras em todo o Brasil. A empresa é pioneira
no mercado de novas tecnologias para a construção civil e na criação de produtos a partir
da demanda de construtoras.
O catálogo técnico traz itens como tubos pex, painéis shafts, piso box, carenagens, caixas
elétricas (para paredes de alvenaria convencional, alvenaria estrutural e de concreto),
eletroduto corrugado, esquadrias de alumínio, banheiras de hidromassagem, além de uma
linha completa de metais sanitários e de acessórios hidráulicos. A Astra também oferece ao
mercado soluções em aquecimento de ambientes (piso radiante) em hidráulica e elétrica
(kit industrializado).
Hoje, a Astra é reconhecida no mercado como uma empresa parceira na construção
industrializada, contribuindo para a otimização de processos e a redução de tempo e custos
nos canteiros de obras.

3. 3

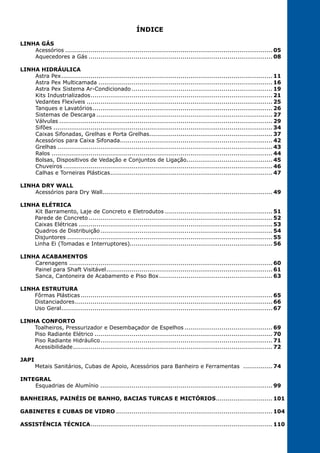

ÍNDICE
LINHA GÁS
Acessórios........................................................................................................... 05
Aquecedores a Gás............................................................................................... 08
LINHA HIDRÁULICA
Astra Pex............................................................................................................. 11
Astra Pex Multicamada.......................................................................................... 16

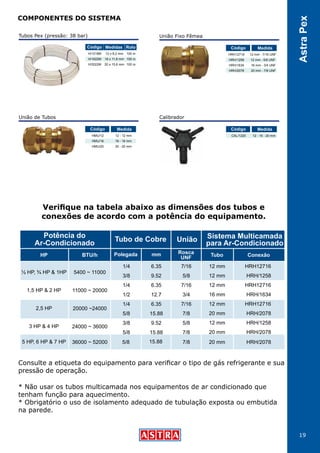

Astra Pex Sistema Ar-Condicionado......................................................................... 19

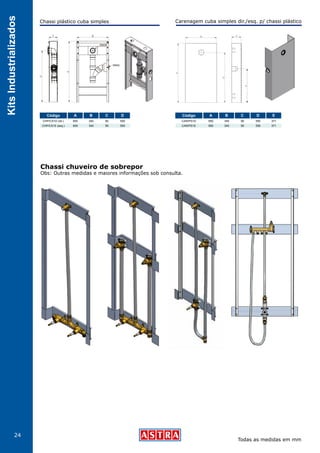

Kits Industrializados.............................................................................................. 21
Vedantes Flexíveis................................................................................................ 25
Tanques e Lavatórios............................................................................................. 26

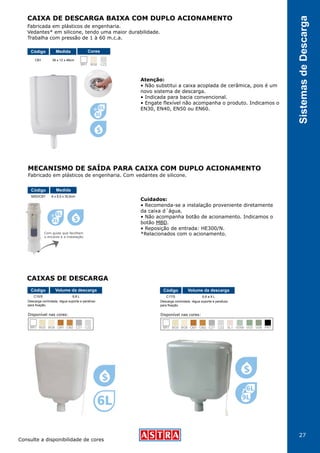

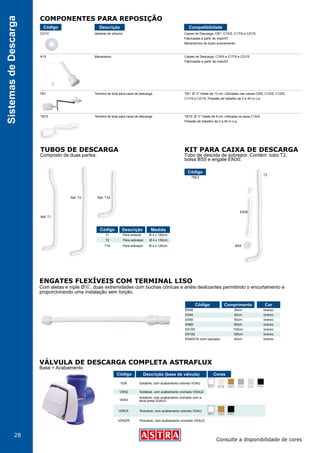

Sistemas de Descarga........................................................................................... 27

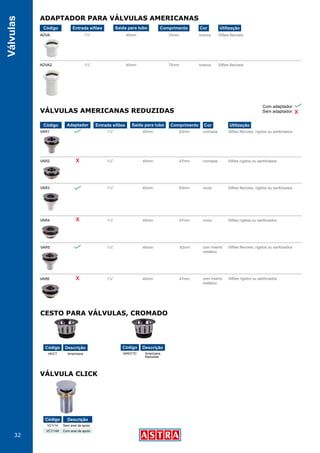

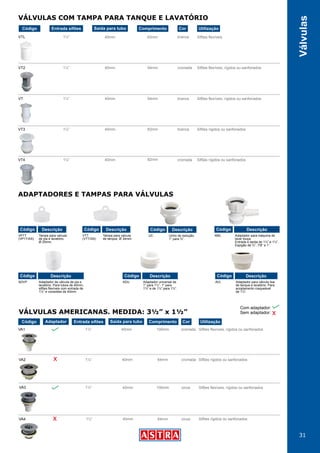

Válvulas.............................................................................................................. 29

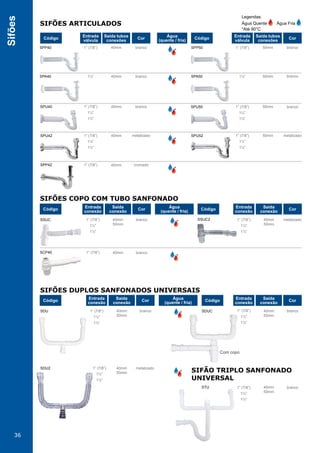

Sifões................................................................................................................. 34

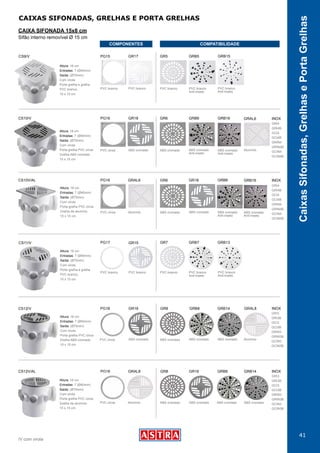

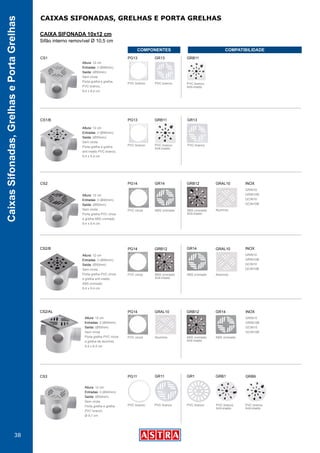

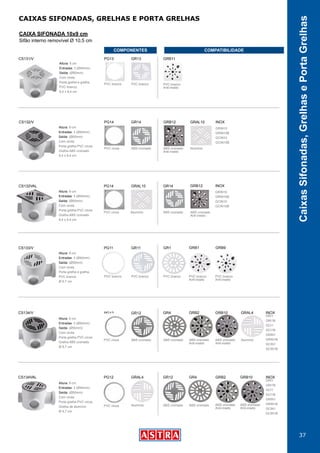

Caixas Sifonadas, Grelhas e Porta Grelhas................................................................ 37
Acessórios para Caixa Sifonada............................................................................... 42

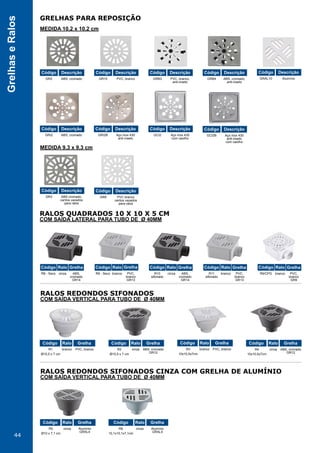

Grelhas............................................................................................................... 43
Ralos.................................................................................................................. 44
Bolsas, Dispositivos de Vedação e Conjuntos de Ligação............................................. 45
Chuveiros............................................................................................................ 46

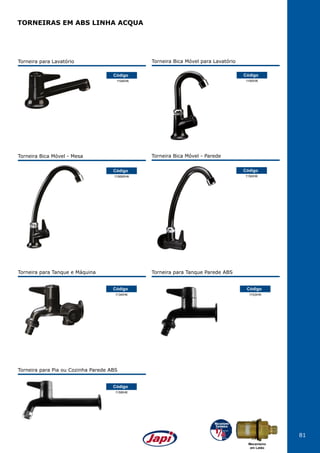

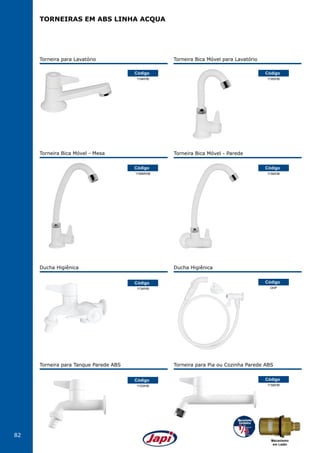

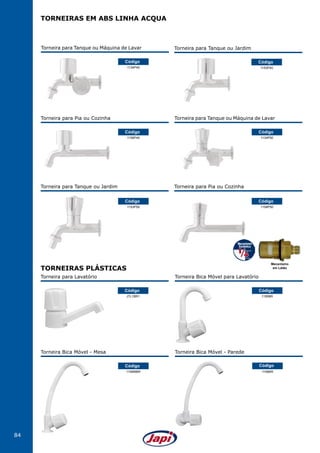

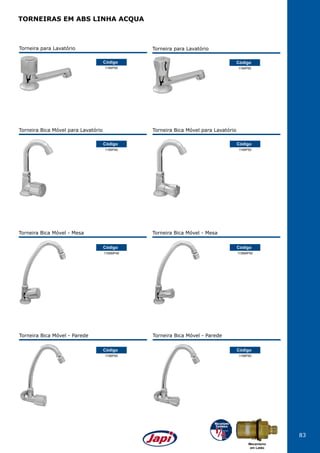

Calhas e Torneiras Plásticas.................................................................................... 47
LINHA DRY WALL
Acessórios para Dry Wall....................................................................................... 49
LINHA ELÉTRICA

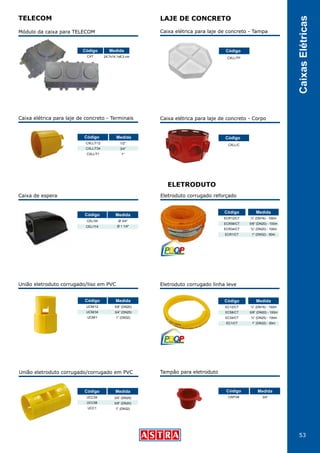

Kit Barramento, Laje de Concreto e Eletrodutos........................................................ 51

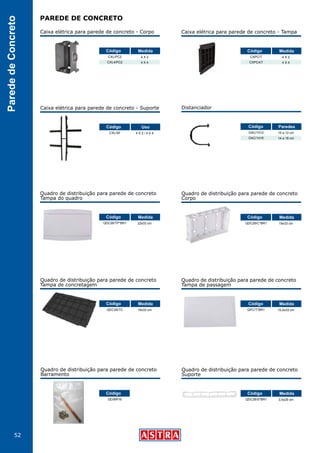

Parede de Concreto............................................................................................... 52

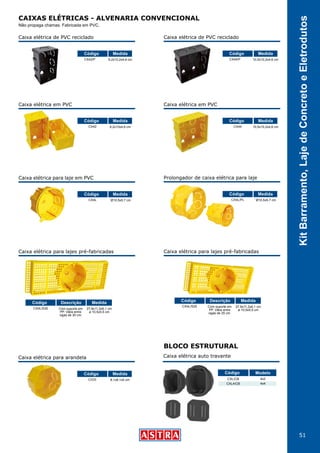

Caixas Elétricas.................................................................................................... 53
Quadros de Distribuição......................................................................................... 54
Disjuntores..........................................................................................................55

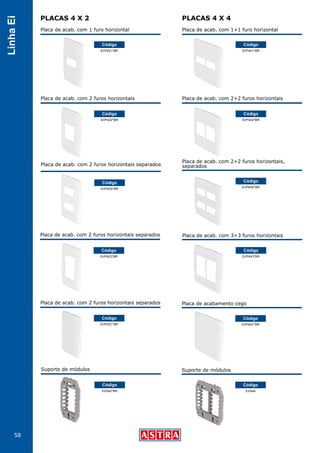

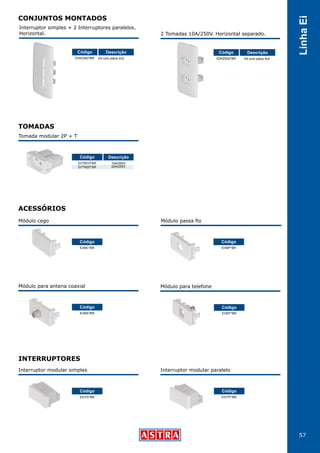

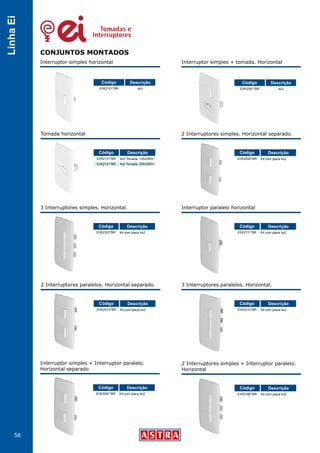

Linha Ei (Tomadas e Interruptores)......................................................................... 56
LINHA ACABAMENTOS
Carenagens......................................................................................................... 60

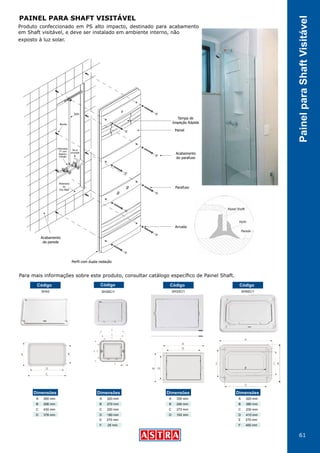

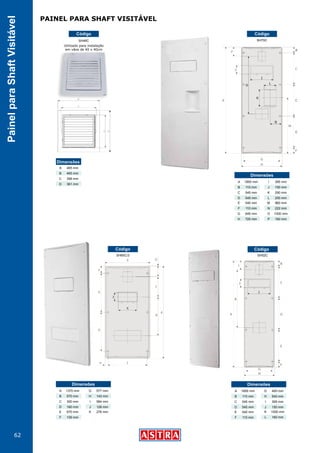

Painel para Shaft Visitável...................................................................................... 61

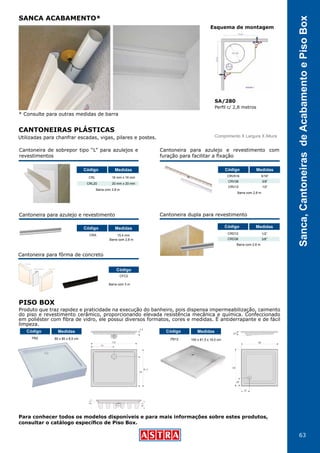

Sanca, Cantoneira de Acabamento e Piso Box........................................................... 63
LINHA ESTRUTURA

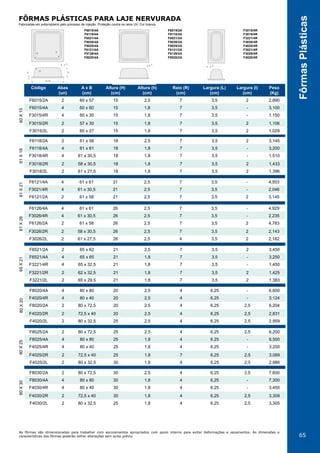

Fôrmas Plásticas................................................................................................... 65
Distanciadores...................................................................................................... 66
Uso Geral.............................................................................................................67
LINHA CONFORTO
Toalheiros, Pressurizador e Desembaçador de Espelhos.............................................. 69
Piso Radiante Elétrico............................................................................................ 70

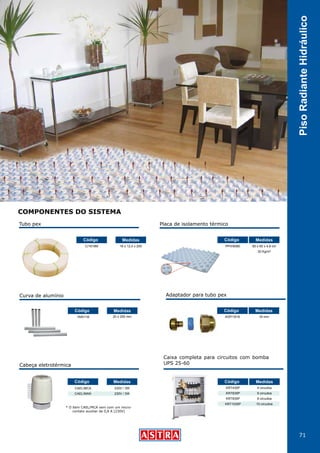

Piso Radiante Hidráulico......................................................................................... 71
Acessibilidade....................................................................................................... 72
JAPI

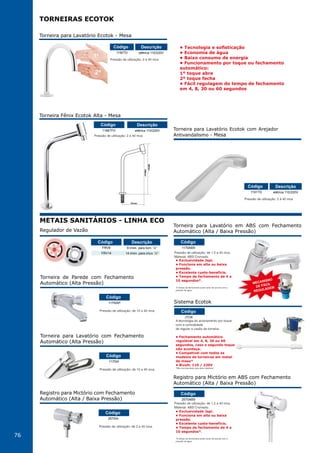

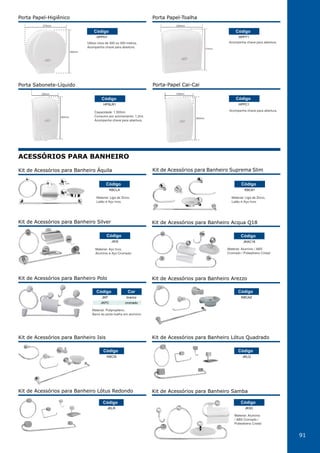

Metais Sanitários, Cubas de Apoio, Acessórios para Banheiro e Ferramentas ................ 74
INTEGRAL
Esquadrias de Alumínio......................................................................................... 99
BANHEIRAS, PAINÉIS DE BANHO, BACIAS TURCAS E MICTÓRIOS.............................. 101

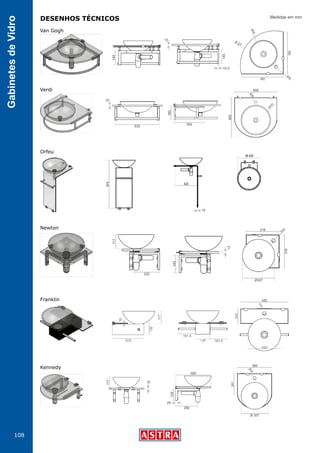

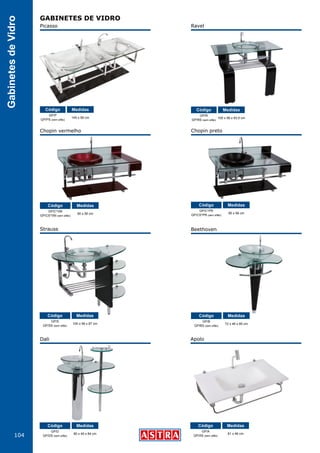

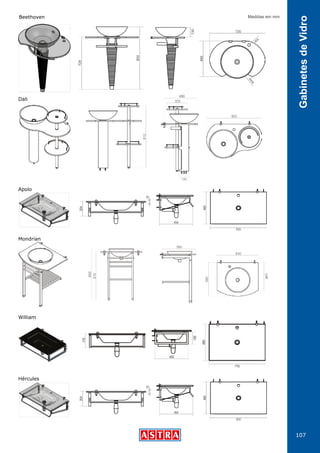

GABINETES E CUBAS DE VIDRO................................................................................. 104

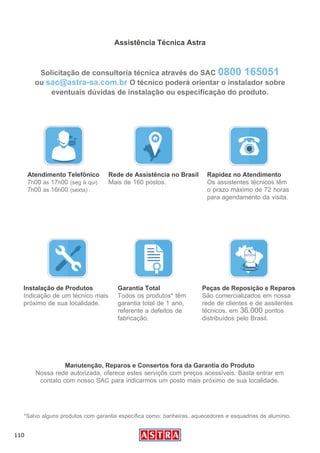

ASSISTÊNCIA TÉCNICA.............................................................................................. 110

4. 4
AstraPex

5. 5
LinhaGás
Código Medida
GCR/1612
GCR/2012
GCR/2034
GCR/2534
GCR/321
16 mm - ½'
20 mm - ½'
20 mm - ¾'
25 mm - ¾'
32 mm - 1'
Cotovelo com rosca macho
100 m
100 m
50 m
50 m
G/1620M
G/2020M
G/2525M
G/3230M
16 x 12 mm
20 x 16 mm
25 x 20 mm
32 x 26 mm
Código Medida Rolo
Tubo multicamada PEX/AL/PEX
Código Medida
GMU/16
GMU/20
GMU/25
GMU/32
16 mm
20 mm
25 mm
32 mm
União de tubos
Código Medida
GMR/2016
GMR/2516
GMR/2520
GMR/3220
GMR/3225
20 mm - 16 mm
25 mm - 16 mm
25 mm - 20 mm
32 mm - 20 mm
32 mm - 25 mm
União de tubos com redução
Código Medida
GRH/1612
GRH/1634
GRH/2012
GRH/2034
GRH/2534
GRH/251
GRH/321
16 mm - ½'
16 mm - ¾'
20 mm - ½'
20 mm - ¾'
25 mm - ¾'
25 mm - 1'
32 mm - 1'
Conexão fixo fêmea
Código Medida
GRC/1612
GRC/1634
GRC/2012
GRC/2034
GRC/2534
GRC/251
GRC/321
16 mm - ½'
16 mm - ¾'
20 mm - ½'
20 mm - ¾'
25 mm - ¾'
25 mm - 1'
32 mm - 1'
Conexão fixo macho
Código Medida
GRM/1612
GRM/2012
GRM/2034
GRM/2534
GRM/251
16 mm - ½'
20 mm - ½'
20 mm - ¾'
25 mm - ¾'
25 mm - 1'
Conexão rosca móvel
Código Medida
GC/16
GC/20
GC/25
GC/32
16 mm
20 mm
25 mm
32 mm
Cotovelo
Código Medida
GTC/1612
GTC/2012
GTC/2034
GTC/2534
GTC/321
16 mm - ½'
20 mm - ½'
20 mm - ¾'
25 mm - ¾'
32 mm - 1'
Cotovelo de rosca fêmea
Código Medida
GCBF/162
GCBF/202
GCBF/254
16 mm - ½'
20 mm - ½'
25 mm - ¾'
Cotovelo com base fixa
Código Medida
GT/16
GT/20
GT/25
GT/32
16 - 16 - 16 mm
20 - 20 - 20 mm
25 - 25 - 25 mm
32 - 32 - 32 mm
Tê
Código Medida
GSH/1612
GSH/2012
GSH/2034
GSH/2534
16 mm - ½'
20 mm - ½'
20 mm - ¾'
25 mm - ¾'
Tê com saída rosca fêmea
Código Medida
GSM/1612
GSM/2012
16 mm - ½'
20 mm - ½'
Tê com saída rosca macho
Código Medida
GT/16206
GT/20166
GT/20160
GT/20206
GT/20250
GT/20320
GT/25166
GT/25200
GT/25205
GT/32162
GT/32200
GT/32202
GT/32252
16 - 20 - 16 mm
20 - 16 - 16 mm
20 - 16 - 20 mm
20 - 20 - 16 mm
20 - 25 - 20 mm
20 - 32 - 20 mm
25 - 16 - 16 mm
25 - 20 - 20 mm
26 - 20 - 25 mm
32 - 16 - 32 mm
32 - 20 - 20 mm
32 - 20 - 32 mm
32 - 25 - 32 mm
Tê com redução

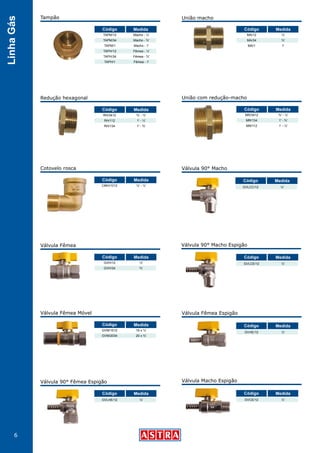

6. 6
LinhaGás
Código Medida
TAPM/12
TAPM/34
TAPM/1
TAPH/12
TAPH/34
TAPH/1
Macho - ½'
Macho - ¾'
Macho - 1'
Fêmea - ½'
Fêmea - ¾'
Fêmea - 1'
Tampão União macho
Código Medida
MA/12
MA/34
MA/1
½'
¾'
1'
Redução hexagonal
Código Medida
RH/3412
RH/112
RH/134
¾' - ½'
1' - ½'
1' - ¾'
União com redução-macho
Código Medida
MR/3412
MR/134
MR/112
¾' - ½'
1' - ¾'
1' - ½'
Cotovelo rosca
Código Medida
CMH/1212 ½' - ½'
Válvula 90° Macho
Código Medida
GVLCC/12 ½'
Válvula 90° Macho Espigão
Código Medida
GVLCE/12 ½'
Válvula Fêmea Espigão
Código Medida
GVHE/12 ½'
Válvula 90° Fêmea Espigão
Código
GVLHE/12 ½'
Válvula Fêmea Móvel
Código Medida
Medida
GVM/1612
GVM/2034
16 x ½'
20 x ¾'
Válvula Macho Espigão
Código Medida
GVCE/12 ½'
Válvula Fêmea
Código Medida
GVH/12
GVH/34
½'
¾'

7. 7
LinhaGás
Canopla bipartida
Código Medida
CBA/22*BRP
CBA/28*BRP
Ø22 mm
Ø28 mm
Calibrador
Código Medida
CAL/1625 16, 20, 25 mm
Abraçadeira de plástico
Código Medida
PS/16
PS/20
PS/25
PS/32
16 mm
20 mm
25 mm
32 mm
Tesoura
Código Medida
TCT/1640 16, 20, 25, 32, 40 mm
Grelha para ventilação com tela
Código Medida
GV/20CT 22 x 22 cm
Grelha para ventilação sem tela
Código Medida
GV/20ST 22 x 22 cm
Prensa manual
Código Medida
MANU/32 16, 20, 25, 32 mm
Ferramenta manual
Código Medida
MANU/20 16 - 20 mm
Calibrador
Código Medida
CAL/32 32 mm
Mola Curva Tubo Interno
Código Medida
URVAT/16
URVAT/20
URVAT/25
URVAT/32
16 mm
20 mm
25 mm
32 mm
Mola curva tubo externo
Código Medida
MECT/16
MECT/20
MECT/25
MECT/32
16 mm
20 mm
25 mm
32 mm
Insertos tipo U para Manu/32
MGUIN/16
MGUIN/20
MGUIN/25
MGUIN/32
16 mm
20 mm
25 mm
32 mm
Código Medida

8. 8
LinhaGás

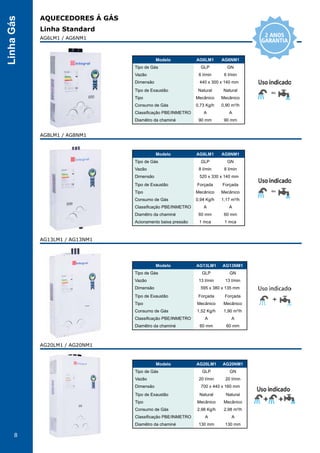

AQUECEDORES Á GÁS
Linha Standard
AG6LM1 / AG6NM1
AG8LM1 / AG8NM1
AG20LM1 / AG20NM1
AG13LM1 / AG13NM1
Modelo AG6LM1 AG6NM1
Tipo de Gás GLP GN
Vazão 6 l/min 6 l/min
Dimensão 440 x 300 x 140 mm
Tipo de Exaustão Natural Natural
Tipo Mecânico Mecânico
Consumo de Gás 0,73 Kg/h 0,90 m³/h
Classificação PBE/INMETRO A A
Diamêtro da chaminé 90 mm 90 mm
Modelo AG13LM1 AG13NM1
Tipo de Gás GLP GN
Vazão 13 l/min 13 l/min
Dimensão 595 x 380 x 135 mm
Tipo de Exaustão Forçada Forçada
Tipo Mecânico Mecânico
Consumo de Gás 1,52 Kg/h 1,90 m³/h
Classificação PBE/INMETRO A A
Diamêtro da chaminé 60 mm 60 mm
Modelo AG20LM1 AG20NM1
Tipo de Gás GLP GN
Vazão 20 l/min 20 l/min
Dimensão 700 x 440 x 160 mm
Tipo de Exaustão Natural Natural
Tipo Mecânico Mecânico
Consumo de Gás 2,98 Kg/h 2,98 m³/h
Classificação PBE/INMETRO A A
Diamêtro da chaminé 130 mm 130 mm
Modelo AG8LM1 AG8NM1
Tipo de Gás GLP GN
Vazão 8 l/min 8 l/min
Dimensão 520 x 330 x 140 mm
Tipo de Exaustão Forçada Forçada
Tipo Mecânico Mecânico
Consumo de Gás 0,94 Kg/h 1,17 m³/h
Classificação PBE/INMETRO A A
Diamêtro da chaminé 60 mm 60 mm
Acionamento baixa pressão 1 mca 1 mca

9. 9

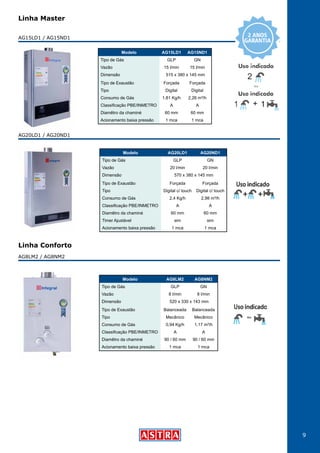

Linha Master
Linha Conforto
AG15LD1 / AG15ND1
AG20LD1 / AG20ND1
AG8LM2 / AG8NM2
Modelo AG15LD1 AG15ND1
Tipo de Gás GLP GN
Vazão 15 l/min 15 l/min
Dimensão 515 x 380 x 145 mm
Tipo de Exaustão Forçada Forçada
Tipo Digital Digital
Consumo de Gás 1,81 Kg/h 2,26 m³/h
Classificação PBE/INMETRO A A
Diamêtro da chaminé 60 mm 60 mm
Acionamento baixa pressão 1 mca 1 mca
Modelo AG8LM2 AG8NM2
Tipo de Gás GLP GN
Vazão 8 l/min 8 l/min
Dimensão 520 x 330 x 143 mm
Tipo de Exaustão Balanceada Balanceada
Tipo Mecânico Mecânico
Consumo de Gás 0,94 Kg/h 1,17 m³/h
Classificação PBE/INMETRO A A
Diamêtro da chaminé 90 / 60 mm 90 / 60 mm
Acionamento baixa pressão 1 mca 1 mca
Modelo AG20LD1 AG20ND1
Tipo de Gás GLP GN
Vazão 20 l/min 20 l/min
Dimensão 570 x 380 x 145 mm
Tipo de Exaustão Forçada Forçada
Tipo Digital c/ touch Digital c/ touch
Consumo de Gás 2,4 Kg/h 2,98 m³/h
Classificação PBE/INMETRO A A
Diamêtro da chaminé 60 mm 60 mm
Timer Ajustável sim sim
Acionamento baixa pressão 1 mca 1 mca

11. 11

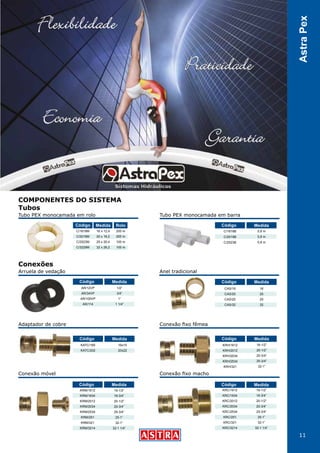

AstraPex

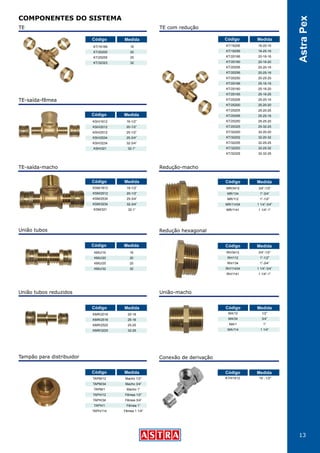

COMPONENTES DO SISTEMA
Conexão fixo macho
KRC/1612
KRC/1634
KRC/2012
KRC/2034
KRC/2534
KRC/251
KRC/321
KRC/3214
16-1/2”
16-3/4”
20-1/2”
20-3/4”
25-3/4”
25-1”
32-1”
32-1 1/4”
Código Medida
Conexão fixo fêmea
KRH/1612
KRH/2012
KRH/2034
KRH/2534
KRH/321
16-1/2”
20-1/2”
20-3/4”
25-3/4”
32-1”
Código Medida
Arruela de vedação
AR/12VP
AR/34VP
AR/100VP
AR/114
1/2”
3/4”
1”
1 1/4”
Código Medida
Conexão móvel
KRM/1612
KRM/1634
KRM/2012
KRM/2034
KRM/2534
KRM/251
KRM/321
KRM/3214
16-1/2”
16-3/4”
20-1/2”
20-3/4”
25-3/4”
25-1”
32-1”
32-1 1/4”
Código Medida
Anel tradicional
CAS/16
CAS/20
CAS/25
CAS/32
16
20
25
32
Código Medida
Adaptador de cobre
KATC/165
KATC/202
16x15
20x22
Código Medida
Conexões
Tubos
Tubo PEX monocamada em rolo
C/1618M
C/2019M
C/2523M
C/3229M
16 x 12,4
20 x 16,2
25 x 20,4
32 x 26,2
200 m
200 m
100 m
100 m
Código Medida Rolo
Tubo PEX monocamada em barra
C/1618B
C/2019B
C/2523B
5,8 m
5,8 m
5,8 m
Código Medida

12. 12
AstraPex
COMPONENTES DO SISTEMA
Cotovelo rosca macho
KCR/1612
KCR/2012
KCR/2034
KCR/2534
16-1/2”
20-1/2”
20-3/4”
25-3/4”
Código Medida
Cotovelo
KC/16
KC/20
KC/25
KC/32
16
20
25
32
Código Medida
Cotovelo terminal
KTC/1612
KTC/2012
KTC/2034
KTC/2534
16-1/2”
20-1/2”
20-3/4”
25-3/4”
Código Medida
Cotovelo com rosca móvel
KCT/1612
KCT/2012
KCT/2034
KCT/2534
KCT/321
16-1/2”
20-1/2”
20-3/4”
25-3/4”
32-1”
Código Medida
Cotovelo com base fixa corpo curto
KCBF/162
KCBF/202
KCBF/254
16-1/2”
20-1/2”
25-3/4”
Código Medida
Cotovelo com base fixa corpo longo
KCFC/162
KCFC/202
16-1/2”
20-1/2”
Código Medida
Cotovelo removível longo
16-1/2”
20-1/2”
KCE/16
KCE/20
Código Medida
Cotovelo removível curto
KCEC/16
KCEC/20
16-1/2”
20-1/2”
Código Medida
Conexão fixo macho com prolongador
KRL/2012
KRL/2034
KRL/2534
20 - 1/2"
20 - 3/4"
25 - 3/4"
Código Medida
Cotovelo rosca
CMH/1212 1/2" x 1/2"
Código Medida

13. 13
AstraPex
COMPONENTES DO SISTEMA
TE com redução
16-20-16
16-25-16
20-16-16
20-16-20
20-20-16
20-25-16
20-25-20
25-16-16
25-16-20
25-16-25
25-20-16
25-20-20
25-20-25
25-25-16
25-25-20
25-32-25
32-20-20
32-20-32
32-25-25
32-25-32
32-32-25
KT/16206
KT/16256
KT/20166
KT/20160
KT/20206
KT/20256
KT/20250
KT/25166
KT/25160
KT/25165
KT/25206
KT/25200
KT/25205
KT/25256
KT/25250
KT/25325
KT/32200
KT/32202
KT/32255
KT/32253
KT/32325
Código Medida
União tubos
KMU/16
KMU/20
KMU/25
KMU/32
16
20
25
32
Código Medida
Redução hexagonal
RH/3412
RH/112
RH/134
RH/11434
RH/1141
3/4”-1/2”
1”-1/2”
1”-3/4”
1 1/4”-3/4”
1 1/4”-1”
Código Medida
União tubos reduzidos
KMR/2016
KMR/2516
KMR/2520
KMR/3225
20-16
25-16
25-20
32-25
Código Medida
União-macho
MA/12
MA/34
MA/1
MA/114
1/2”
3/4”
1”
1 1/4”
Código Medida
Redução-macho
MR/3412
MR/134
MR/112
MR/11434
MR/1141
3/4”-1/2”
1”-3/4”
1”-1/2”
1 1/4”-3/4”
1 1/4”-1”
Código Medida
TE-saída-fêmea
KSH/1612
KSH/2012
KSH/2512
KSH/2534
KSH/3234
KSH/321
16-1/2”
20-1/2”
25-1/2”
25-3/4”
32-3/4”
32-1”
Código Medida
TE-saída-macho
KSM/1612
KSM/2012
KSM/2534
KSM/3234
KSM/321
16-1/2”
20-1/2”
25-3/4”
32-3/4”
32-1”
Código Medida
TE
KT/16166
KT/20200
KT/25255
KT/32323
16
20
25
32
Código Medida
Tampão para distribuidor
Macho 1/2”
Macho 3/4”
Macho 1”
Fêmea 1/2”
Fêmea 3/4”
Fêmea 1”
Fêmea 1 1/4"
Código Medida
TAPM/12
TAPM/34
TAPM/1
TAPH/12
TAPH/34
TAPH/1
TAPH/114
Conexão de derivação
KTH/1612 16 - 1/2"
Código Medida

14. 14
AstraPex
COMPONENTES DO SISTEMA
Acabamento de metal flexível
FLE/PEX
Código
Válvula de fechar-mini
V/MINI 1/2”
Código Medida
Misturador para ducha
*AZ (Azul) / *VM (Vermelho)
MDL 162
MDL 204
PEX 16-1/2”
PEX 20-3/4”
Código Medida
Distribuidor saída rosca 1/2”
COL/234
COL/334
COL/434
COL/21
COL/31
COL/41
3/4”- 2conex1/2”
3/4”- 3conex1/2”
3/4”- 4conex1/2”
1”- 2 saídas 1/2”
1”- 3 saídas1/2”
1”- 4 saídas 1/2"
Código Medida
Distribuidor aberto 3/4” e 1¼”
DSL234
DSL334
DSL434
DSL20114
DSL25114
DSL30114
DSL32025
DSL35114
Ø 3/4" - 2 saídas Ø16mm
Ø 3/4" - 3 saídas Ø16mm
Ø 3/4" - 4 saídas Ø16mm
Ø 1 1/4" - 2 saídas Ø20mm
Ø 1 1/4" - 2 saídas Ø25mm
Ø 1 1/4" - 3 saídas Ø20mm
Ø 1 1/4" - 3 saídas Ø20/Ø20/Ø25mm
Ø 1 1/4" - 3 saídas Ø25mm
Código Medida
Distribuidor fechado Ø1¼ com registro integrado
DT/002DR
DT/011DR
DT/020DR
DT/021DR
DT/030DR
DT/110DR
DT/120DR
Ø25/25mm
Ø20/25mm
Ø20/20mm
Ø25/20/20mm
Ø20/20/20mm
Ø20/16mm
Ø20/20/16mm
Código Saídas
Distribuidor aberto Ø1¼" com registro integrado
DL/002DR
DL/011DR
DL/021DR
DL/030DR
DL/110DR
DL/020DR*AZ
DL/020DR*VM
Ø25/25mm
Ø20/25mm
Ø25/20/20mm
Ø20/20/20mm
Ø20/16mm
Ø20/20mm
Ø20/20mm
Código Saídas
Distribuidor com registro
COL/234R*AZ
COL/234R*VM
COL/334R*AZ
COL/334R*VM
COL/434R*AZ
COL/434R*VM
3/4 - 2 conex ½"
3/4 - 2 conex ½"
3/4 - 3 conex ½"
3/4 - 3 conex ½"
3/4 - 4 conex ½"
3/4 - 4 conex ½"
Código Saídas
Caixa plástica com tampa para distribuidores
C/273386
C/274186
C/275186
272 x 332 x 86 mm
272 x 412 x 86 mm
272 x 512 x 86 mm
Código Medidas
Canopla do PEX
CNC/PEX - cromado
CNP/PEX - branco
Código
Distribuidor fechado 3/4” e 1¼
DST234
DST334
DST434
DST20114
DST22025
DST25114
DST30114
DST32025
Ø 3/4" - 2 saídas Ø16mm
Ø 3/4" - 3 saídas Ø16mm
Ø 3/4" - 4 saídas Ø16mm
Ø 1 1/4" - 2 saídas Ø20mm
Ø 1 1/4" - 2 saídas Ø20/Ø25mm
Ø 1 1/4" - 2 saídas Ø25mm
Ø 1 1/4" - 3 saídas Ø20
Ø 1 1/4" - 3 saídas Ø20/Ø20/Ø25mm
Código Medida

15. 15
AstraPex
FERRAMENTAS
EXTRATOR DE ANÉIS
Prensa de montagem pequena 20
KP/20161 16-20
Código Medida
Prensa de montagem grande 32
KP/32252 16-20-25-32
Código Medida
Prensa de montagem média 25
KP/LKAC8 16-20-25
Código Medida
Alicate alargador de tubos
ABO/CARD 16-20-25
Código Medida
Tesoura corta tubos
TCT/1640
TCT/1640
TIJCT/40
TIJCT/40
16-20-25-32-40 cm
16-20-25-32-40 cm
Código Medida
16-20
Extrator de anéis da prensa KP/20161
KP/EX
Código Medida
Extrator de anéis da prensa KP/LKAC8
KPM/ESPG
KPM/EX16
KPM/EX20
KPM/EX25
KPM/EX16 KPM/EX20
KPM/EX25
KPM/ESPG
16-20-25
16
20
25
Código Medida
16-20-25
Extrator de anéis da prensa KP/32252
KEC/PM
Código Medida
16
20
25
Mola curva tubos interna
URVAT/16
URVAT/20
URVAT/25
Código Medida

16. 16
AstraPex
Tubos em Rolo
Conexão Móvel
União Tubos Reduzidos
Conexão Fixo Macho
Cotovelo Terminal
Cotovelo
Cotovelo Rosca Macho
Conexão Fixo Fêmea
Cotovelo com Base Fixa
XRM/1612
XRM/2012
XRM/2034
XRM/2534
XRM/251
16 - ½"
20 - ½"
20 - ¾"
25 - ¾"
25 - 1''
Código Medida
XMR/2016
XMR/2520
20 - 16 mm
25 - 20 mm
Código Medida
União Tubos
XC/16
XC/20
XC/25
16 mm
20 mm
25 mm
Código Medida
XCR/1612
XCR/2012
XCR/2034
16 - ½"
20 - ½"
20 - ¾"
Código Medida
XRC/1612
XRC/2012
XRC/2034
XRC/2534
XRC/251
16 - ½"
20 - ½"
20 - ¾"
25 - ¾"
25 - 1''
Código Medida
XTC/1612
XTC/2012
XTC/2034
XTC/2534
16 - ½"
20 - ½"
20 - ¾"
25 - ¾"
Código Medida
XMU/16
XMU/20
XMU/25
16 mm
20 mm
25 mm
Código Medida
XRH/1612
XRH/2012
XRH/2034
XRH/2534
XRH/251
16 - ½"
20 - ½"
20 - ¾"
25 - ¾"
25 - 1''
Código Medida
XCBF/162
XCBF/202
XCBF/204
16 - ½"
20 - ½"
20 - ¾"
Código Medida
COMPONENTES DO SISTEMA
16 x 12 mm
20 x 16 mm
25 x 20 mm
100 m
100 m
50 m
X/1620M
X/2020M
X/2525M
Código Medidas Rolo

17. 17
AstraPex
Tê
Tê (redução)
Tê Saída Fêmea
Tê Saída Macho
XSH/1612
XSH/2012
XSH/2034
16 - ½"
20 - ½"
20 - ¾"
Código Medida
XSM/1612
XSM/2034
16 - ½"
20 - ¾"
Código Medida
XT/16
XT/20
XT/25
XT/16206
XT/20166
XT/20160
XT/20206
XT/25200
XT/25205
16 - 16 - 16 mm
20 - 20 - 20 mm
25 - 25 - 25 mm
16 - 20 - 16 mm
20 - 16 - 16 mm
20 - 16 - 20 mm
20 - 20 - 16 mm
25 - 20 - 20 mm
25 - 20 - 25 mm
Código
Código
Medida
Medida
Válvula
Válvula Macho
Válvula Fêmea
União de Placa Solar
Tesoura
Prensa Manual
XVMU/16
XVC/1612
XVH/1612
XMU/PCS
XVMU/20
XVC/2012
XVH/2012
XVC/2034
XVH/2034
TCT/1640
16 mm
16 - ½ mm
16 - ½ mm
22 mm
20 mm
20 - ½ mm
20 - ½ mm
20 - ¾ mm
20 - ¾ mm
16 - 20 - 25 mm
Código
Código
Código
Código
Código
Medida
Medida
Medida
Medida
Medida
MANU/32 16 - 20 - 25 - 32 mm
Código Medida
Prensa Manual
Calibrador
MANU/20
CAL/1625
16 - 20 mm
16 - 20 - 25 mm
Código
Código
Medida
Medida
Adaptador
ADE/1620
ADE/2000
16 mm
20 mm
Código Medida
Mola curva tubo externo
Código Medida
MECT/16
MECT/20
MECT/25
16 mm
20 mm
25 mm
Insertos tipo U para Manu/32
MGUIN/16
MGUIN/20
MGUIN/25
MGUIN/32
16 mm
20 mm
25 mm
32 mm
Código Medida

18. 18

19. 19
AstraPex
Verifique na tabela abaixo as dimensões dos tubos e
conexões de acordo com a potência do equipamento.
Calibrador
CAL/1220 12 - 16 - 20 mm
Código Medida
Tubos Pex (pressão: 38 bar)
12 x 8,2 mm
16 x 11,6 mm
20 x 15,6 mm
100 m
100 m
100 m
H/1219M
H/1622M
H/2022M
Código Medidas Rolo
União de Tubos
Consulte a etiqueta do equipamento para verificar o tipo de gás refrigerante e sua
pressão de operação.
* Não usar os tubos multicamada nos equipamentos de ar condicionado que
tenham função para aquecimento.
* Obrigatório o uso de isolamento adequado de tubulação exposta ou embutida
na parede.
União Fixo Fêmea
HMU/12
HMU/16
HMU/20
HRH12716
HRH/1258
HRH/1634
HRH/2078
12 - 12 mm
16 - 16 mm
20 - 20 mm
12 mm - 7/16 UNF
12 mm - 5/8 UNF
16 mm - 3/4 UNF
20 mm - 7/8 UNF
Código
Código
Medida
Medida
COMPONENTES DO SISTEMA

20. 20

21. 21

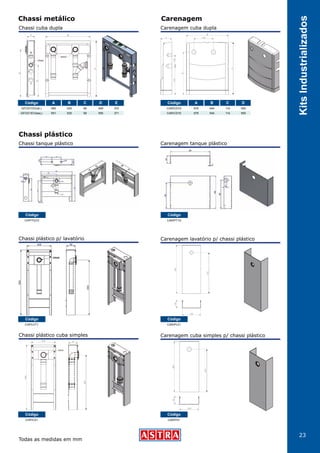

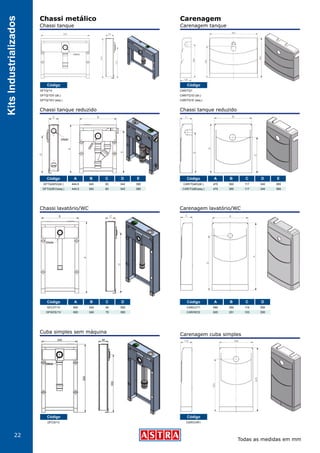

KitsIndustrializados
Os Kits industrializados surgiram com o crescimento da construção civil brasileira.
A nova demanda gerou a necessidade de criação de um sistema capaz de atender aos prazos das constru-
toras com eficiência e qualidade.
Tubulação em PEX pré-montadas e testadas dentro da indústria. Os chicotes são usados nas instalações
hidrosanitárias da obra.
Composição:
• Tubulação PEX;
• Conexões em latão forjado, montadas e 100% testadas;
• Vedante flexível;
• Flepex para acabamento metálico ou plástico no vaso sanitário.
Metálico:
• Estrutura metálica em aço galvanizado;
• Tubulação de esgoto em PVC;
• Passantes plásticos para proteção da tubulação PEX;
• Carenagem plástica para acabamento.
Plástico:
• Estrutura plástica;
• Tubulação de esgoto em PVC;
• Carenagem plástica para acabamento.
Plástico:
• Estrutura metálica em aço galvanizado;
• Travessas metálicas;
• Suporte para registros;
• Registros de pressão e gaveta;
• Ponto terminal para espera do chuveiro.
O kit industrializado é um sistema composto por três itens: chicote hidráulico, chassi de esgoto (chassi
plástico e metálico) e chassi de chuveiro.
Kit Industrializado
Chicote Hidráulico
Estruturas metálicas e plásticas pré-fabricadas com medidas personalizadas que, posicionam e sustentam a
passagem da tubulação de esgoto e hidráulica.
Chassi de esgoto
Estruturas metálicas pré-fabricadas que posicionam e sustentam os registros e o ponto de chuveiro.
Chassi de chuveiro

22. 22
KitsIndustrializados
Chassi metálico Carenagem
Código
CAR/TQ1
CAR/TQ1D (dir.)
CAR/TQ1E (esq.)
Código
CAR/CHR1
Carenagem tanque
Carenagem cuba simples
Código
GFTQ/1V
GFTQ/1DV (dir.)
GFTQ/1EV (esq.)
Chassi tanque
Código A B C D E
GFTQ/4DV(dir.)
GFTQ/4EV(esq.)
444,5
444,5
340
340
90
90
342
342
390
390
Chassi tanque reduzido
Código A B C D
GFLVT/1V
GFWCE/1V
650
600
340
340
90
70
550
500
Chassi lavatório/WC
Código
GFCS/1V
Cuba simples sem máquina
Código A B C D E
CAR/TQ4D(dir.)
CAR/TQ4E(esq.)
470
470
360
360
117
117
340
340
389
389
Chassi tanque reduzido
Código A B C D
CAR/LVT1
CAR/WCE
680
620
360
351
119
103
550
500
Carenagem lavatório/WC
Todas as medidas em mm

23. 23
KitsIndustrializados
Chassi metálico Carenagem
Chassi plástico
Código
CHP/LVT1
Código
CHP/TQ1D
Código
CHP/CS1
Chassi plástico p/ lavatório
Chassi plástico cuba simples
Código A B C D E
GFCD/1DV(dir.)
GFCD/1EV(esq.)
650
651
520
520
90
90
549
550
370
371
Chassi cuba dupla
Chassi tanque plástico
Código A B C D
CAR/CD1D
CAR/CD1E
676
676
544
544
114
114
550
550
Carenagem cuba dupla
Carenagem tanque plástico
Carenagem lavatório p/ chassi plástico
Código
CAR/PLV1
Código
CAR/PT1D
Todas as medidas em mm
Carenagem cuba simples p/ chassi plástico
Código
CAR/PS1

24. 24
KitsIndustrializados
Obs: Outras medidas e maiores informações sob consulta.
Carenagem cuba simples dir./esq. p/ chassi plástico
Código A B C D E
CAR/PS1D
CAR/PS1E
650
650
345
345
90
90
550
550
371
371
Chassi chuveiro de sobrepor
Código A B C D
CHP/CS1D (dir.)
CHP/CS1E (esq.)
650
650
340
340
90
90
550
550
Chassi plástico cuba simples
Todas as medidas em mm

25. 25
VedantesFlexíveis
VEDANTE FLEXÍVEL
Quádruplo
CFQ/1650 16 (3x) 50 100
Duplo
CFD/1616
CFD/1620
CFD/1625
CFD/1640
CFD/1650
CFD/2020
CFD/2025
CFD/2525
CFD/4016
CFD/4020
CFD/4025
CFD/5016
CFD/5020
CFD/5025
CFD/2540
16 (2x)
16 - 20
16 - 25
16
16
20 (2x)
20 - 25
25 (2x)
16
20
25
16
20
25
25
50
50
50
75
75
50
75
75
100
75
75
100
100
100
100
-
-
-
40
50
-
-
-
40
40
40
50
50
50
40
Triplo
CFT/1620
CFT/1640
CFT/1650
CFT/2016
CFT/2020
CFT/4016
CFT/4020
16 - 20
16 (2x)
16 (2x)
20 (2x) - 16
20 (3x)
16 (2x)
20
100
75
75
75
75
100
100
50
40
50
-
-
40
40 (2x)
Simples
Código Ø Saída Ø PassanteØ Esgoto
Código Ø Saída Ø PassanteØ Esgoto
Código Ø Saída Ø PassanteØ Esgoto
Código Ø Saída Ø PassanteØ Esgoto
-
-
-
-
-
-
-
40
50
50
CF/1625
CF/1632
CF/1640
CF/2032
CF/2040
CF/2540
CF/3240
CF/4050
CF/5060
CF/5075
16
16
16
20
20
25
32
-
-
-
25
32
40
32
40
40
40
50
60
75
Todas as medidas em mm

26. 26
TanqueseLavatórios
TANQUES PLÁSTICOS
LAVATÓRIOS PLÁSTICOS
Cantos arredondados: O impacto de pessoas com o produto instalado, não causa machucados.
Completo: Com válvula Ø1¼” e parafusos com buchas para fixação.
Leve e Prático para transporte: Seu sistema de fixação é altamente seguro.
Aditivo UV.
Resistente a ação de produtos químicos.
Completo: Com válvula Ø1” e kit completo de fixação.
LV0 (LV0/SC) LV2 (LV2/SC)
BG8 CM2 CZ2BR1
BG5 BG8 CM2 CZ2BR1
CZ1 CZ2BG5 BG8 CM1 CM2BR1
BG8 CM2 CZ2BR1
Consulte a disponibilidade de cores
TQ0
TQ0/SC
TQ1
TQ1/SC
LV0 (LV0/SC)
LV2 (LV2/SC)
LV3
TQ2
TQ2/SC
LV3/SC
BG5 BG8 CM2 CZ2
BG5 BG8 CM2 CZ1 CZ2BR1
BR1
Disponível nas cores:
TQ0 (TQ0/SC)
LV0 (LV0/SC)
TQ2 (TQ2/SC)
LV3 (LV3/SC)
49 x 43 x 28cm
36 x 23 cm
58 x 52 x 32cm
50 x 40 cm
15 litros
Aprox. 3 litros
24 litros
Código
Código
Medida
Medida
Capacidade
Capacidade
(/SC) Sem caixa de papelão.
Comprimento X Largura X Altura
TQ1 (TQ1/SC) 55 x 47 x 31cm 20 litros
LV2 (LV2/SC) 36 x 28 cm
LV3 (LV3/SC)
Aprox. 4 litros
Aprox. 9 litros

27. 27
SistemasdeDescarga
CAIXA DE DESCARGA BAIXA COM DUPLO ACIONAMENTO
MECANISMO DE SAÍDA PARA CAIXA COM DUPLO ACIONAMENTO
CAIXAS DE DESCARGA
Consulte a disponibilidade de cores
*Relacionados com o acionamento.
Atenção:
• Não substitui a caixa acoplada de cerâmica, pois é um
novo sistema de descarga.
• Indicada para bacia convencional.
• Engate flexível não acompanha o produto. Indicamos o
EN30, EN40, EN50 ou EN60.
Fabricado em plásticos de engenharia. Com vedantes de silicone.
Com guias que facilitam
o encaixe e a instalação.
Cuidados:
• Recomenda-se a instalação proveniente diretamente
da caixa d´água.
• Não acompanha botão de acionamento. Indicamos o
botão MBD.
• Reposição de entrada: HE300/N.
Fabricada em plásticos de engenharia.
Vedantes* em silicone, tendo uma maior durabilidade.
Trabalha com pressão de 1 à 60 m.c.a.
CB1 38 x 12 x 46cm
Código Medida Cores
BR1 BG8 CZ2
MSD/CB1
C15/S C17/S
8 x 8,5 x 30,6cm
6,8 L 6,8 a 9 L
Código
Código Código
Medida
Volume da descarga Volume da descarga
Descarga controlada, régua suporte e parafuso
para fixação.
Descarga controlada, régua suporte e parafuso
para fixação.
CM2BR1 BG8 CZ1 CZ2 PR1SL1 VD3 VD6VD09BG5 CM1
Disponível nas cores:
CM2BR1 BG8 CZ1 CZ2BG5 CM1
Disponível nas cores:

28. 28
SistemasdeDescarga
Tubo de descida de sobrepor. Contém: tubo T2,
bolsa BS5 e engate EN30.
Base + Acabamento
Ref. T2 Ref. T18
T2
EN30
BS5
Ref. T1
TB1
TB15
Torneira de boia para caixa de descarga.
Torneira de boia para caixa de descarga.
Composto de duas partes.
TB1: Ø ½” Haste de 13 cm. Utilizadas nas caixas C9/S, C10/S, C12/S,
C17/S e C21/S. Pressão de trabalho de 2 a 40 m.c.a.
TB15: Ø ½” Haste de 9 cm. Utilizada na caixa C15/S.
Pressão de trabalho de 2 a 40 m.c.a.
K15 Mecanismo. Caixas de Descarga: C15/S e C17/S e C21/S
Fabricadas a partir de maio/07.
C21/V Vedante de silicone Caixas de Descarga: CB1, C15/S, C17/S e C21/S.
Fabricadas a partir de maio/07.
Mecanismos de duplo acionamento.
COMPONENTES PARA REPOSIÇÃO
TUBOS DE DESCARGA
ENGATES FLEXÍVEIS COM TERMINAL LISO
KIT PARA CAIXA DE DESCARGA
VÁLVULA DE DESCARGA COMPLETA ASTRAFLUX
Código Descrição Compatibilidade
Código
Código
Descrição Medida
Para embutir.T1 Ø 4 x 150cm.
TBE2
Para sobreporT18 Ø 4 x 120cm.
Para sobreporT2 Ø 4 x 150cm.
CM2BR1 PR1
CM2BR1 BG8 CZ1 CZ2 PR1
Código Descrição (base de válvula) Cores
Soldável, com acabamento colorido VDAUVDK
Soldável, com acabamento cromado com a
tecla preta VDAU3VDK3
Soldável, com acabamento cromado VDAU2VDK2
Roscável, com acabamento colorido VDAUVDK/R
Roscável, com acabamento cromado VDAU2VDK2/R
Consulte a disponibilidade de cores
Com aletas e niple ؽ”, duas extremidades com buchas cônicas e anéis deslizantes permitindo o encurtamento e
proporcionando uma instalação sem torção.
Código Comprimento Cor
30cm
40cm
50cm
60cm
100cm
150cm
40cm
EN30
EN40
EN50
EN60
EN100
EN150
EN40/CN (com canopla)
branco
branco
branco
branco
branco
branco
branco

29. 29

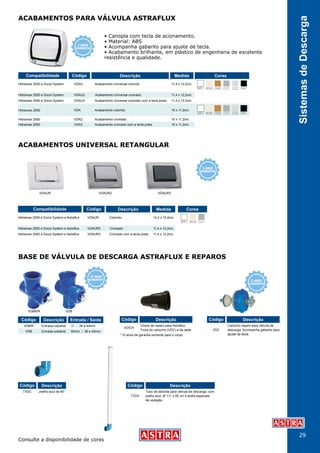

SistemasdeDescarga
VDAUR
VDBR/R VDB
VDAUR2 VDAUR3
ACABAMENTOS PARA VÁLVULA ASTRAFLUX
ACABAMENTOS UNIVERSAL RETANGULAR
BASE DE VÁLVULA DE DESCARGA ASTRAFLUX E REPAROS
Código Descrição Entrada / Saída
Entrada roscávelVDB/R ½” / 38 e 40mm
50mm / 38 e 40mmEntrada soldávelVDB
Código Código
Código
Descrição Descrição
Descrição
Chave de reparo para Astraflux.
Troca do cartucho (VDC) e da sede.
Cartucho reparo para válvula de
descarga. Acompanha gabarito para
ajuste da tecla.
Joelho azul de 90°.
VD/CH
VDC
TVDC
Código Descrição
TVDV
CZ1
CódigoCompatibilidade Descrição Medida Cores
Colorido.VDAURHidramax 2550 e Docol System e Astraflux 12,4 x 10,6cm.
Cromado com a tecla pretaVDAUR3Hidramax 2550 e Docol System e Astraflux 11,4 x 12,2cm.
11,4 x 12,2cm.CromadoVDAUR2Hidramax 2550 e Docol System e Astraflux
BR1 BG8
CódigoCompatibilidade Descrição Medida Cores
Acabamento Universal colorido.VDAUHidramax 2550 e Docol System 11,4 x 12,2cm.
Acabamento Universal cromado com a tecla preta.
Acabamento colorido.
Acabamento cromado.
Acabamento cromado com a tecla preta.
VDAU3
VDA
VDA2
VDA3
Hidramax 2550 e Docol System
Hidramax 2550
Hidramax 2550
Hidramax 2550
11,4 x 12,2cm.
10 x 11,2cm.
10 x 11,2cm.
10 x 11,2cm.
11,4 x 12,2cm.Acabamento Universal cromado.VDAU2Hidramax 2550 e Docol System
CM2BR1 BG8 CZ1 CZ2 PR1
CM2 CZ1BR1 BG8 CZ2 PR1
Tubo de descida para válvula de descarga, com
joelho azul, Ø 1½” x 82 cm e anéis especiais
de vedação.
• Canopla com tecla de acionamento.
• Material: ABS
• Acompanha gabarito para ajuste de tecla.
• Acabamento brilhante, em plástico de engenharia de excelente
resistência e qualidade.
* 10 anos de garantia somente para o corpo
Consulte a disponibilidade de cores

30. 30

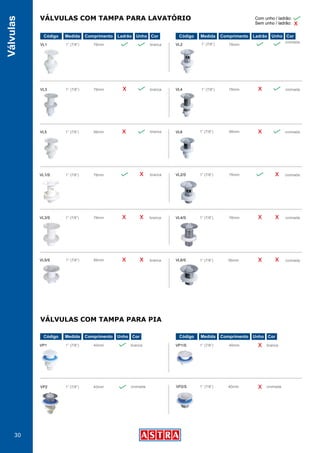

Válvulas
1” (7/8”) 1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
76mm
76mm
76mm
76mm
56mm
40mm
40mm
56mm
40mm
40mm
56mm
76mm
76mm
76mm
76mm
56mm
branca
cromada
cromada
cromada
cromada
cromada
cromada
cromada cromada
branca
branca
branca
branca
branca
brancabranca
VL1
VL3
VL5
VL1/S VL2/S
VL3/S
VL5/S
VP1
VP2
VP1/S
VP2/S
VL4/S
VL6/S
VL2
VL4
VL6
Com unho / ladrão:
Sem unho / ladrão: x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
VÁLVULAS COM TAMPA PARA LAVATÓRIO
VÁLVULAS COM TAMPA PARA PIA
Código
Código Código
Medida
Medida Medida
Ladrão Unho
Unho Unho
Cor
Cor Cor
Comprimento
Comprimento Comprimento
Código Medida Ladrão Unho CorComprimento

31. 31
Válvulas
VTL
VT2
VT3
VT4
VA1
VA2
VA3
VA4
VT
VÁLVULAS COM TAMPA PARA TANQUE E LAVATÓRIO
ADAPTADORES E TAMPAS PARA VÁLVULAS
VÁLVULAS AMERICANAS. MEDIDA: 3½” x 1½”
Código
Código Adaptador
Entrada sifões
Entrada sifões
Utilização
Utilização
Cor
Cor
Comprimento
Comprimento
Saída para tubo
Saída para tubo
1¼”
1¼”
1¼”
1¼”
1¼”
1½”
1½”
1½”
1½”
40mm
40mm
40mm
40mm
40mm
40mm
40mm
40mm
40mm
Sifões flexíveis
Sifões flexíveis, rígidos ou sanfonados
Sifões flexíveis, rígidos ou sanfonados
Sifões rígidos ou sanfonados
Sifões rígidos ou sanfonados
Sifões flexíveis, rígidos ou sanfonados
Sifões flexíveis, rígidos ou sanfonados
Sifões rígidos ou sanfonados
Sifões rígidos ou sanfonados
branca
branca
branca
cromada
cromada
cromada
cromada
cinza
cinza
62mm
94mm
94mm
82mm
82mm
100mm
100mm
64mm
64mm
Com adaptador:
Sem adaptador: x
x
x
Código
Código Código Código
Código Código CódigoDescrição
Descrição Descrição Descrição
Descrição Descrição Descrição
Tampa para valvula
de pia e lavatório,
Ø 25mm.
Adaptador de válvula de pia e
lavatório. Para tubos de 40mm,
sifões flexíveis com entrada de
1½” e conexões de 40mm.
Adaptador universal de
1” para 1¼”. 1” para
1½” e de 1¼” para 1½”.
Adaptador para válvula lisa
de tanque e lavatório. Para
acoplamento rosqueável
de 1½”.
Tampa para valvula
de tanque, Ø 34mm.
Unho de redução,
1” para ¾”.
Adaptador para máquina de
lavar louça.
Entrada e saída de 1¼” e 1½”.
Espigão de ¾”, 7/8” e 1”.
VP1T
(VP1T/AS)
ADVP ADU AVL
VTT
(VTT/AS)
UC AML

32. 32
Válvulas
1½”
1½”
1½”
1½”
1½”
1½”
1½”
1½”
40mm
40mm
40mm
40mm
40mm
40mm
40mm
40mm
Sifões flexíveis
Sifões flexíveis
Sifões flexíveis, rígidos ou sanfonados
Sifões flexíveis, rígidos ou sanfonados
Sifões flexíveis, rígidos ou sanfonados
Sifões rígidos ou sanfonados
Sifões rígidos ou sanfonados
Sifões rígidos ou sanfonados
branca
branca
cromada
cromada
cinza
cinza
com inserto
metálico
com inserto
metálico
33mm
75mm
83mm
83mm
83mm
47mm
47mm
47mm
x
x
x
ADAPTADOR PARA VÁLVULAS AMERICANAS
VÁLVULAS AMERICANAS REDUZIDAS
CESTO PARA VÁLVULAS, CROMADO
VÁLVULA CLICK
Código Entrada sifões UtilizaçãoCorComprimentoSaída para tubo
ADVA
ADVA2
VAR1
VAR2
VAR3
VAR4
VAR5
VAR6
Código Adaptador Entrada sifões UtilizaçãoCorComprimentoSaída para tubo
Com adaptador:
Sem adaptador: x
Código Descrição
AmericanaVA/CT
Código Descrição
Sem anel de apoioVC1/14
Código Descrição
Americana
Reduzida
VAR/CTC
Com anel de apoioVC1/14A

33. 33
VálvulaseSifões
VÁLVULAS DE POÇO E DE RETENÇÃO
CAIXA SIFONADA 25 X 20 CM
SIFÕES FLEXÍVEIS
Vedação em borracha.
Válvula de retenção em polipropileno
Suporte e tampa redondos Suporte quadrado e tampa redonda
VRPP34
VRPP1
CG1/V
CG3/V
CG2/V
CG4/V
Ø ¾”
Ø 1”
Ø 75 mm
Ø 50 mm
Ø 75 mm
Ø 50 mm
Código
Código Código
Medida
Virola e Saída Virola e Saída
Válvula de retenção em PVC
Ø ¾”
Ø 1”
VRPC34
VRPC1
Código Medida
Válvula de poço em PVC
VPC34
VPC1
VPC114
VPC112
VPC2
Código
Ø ¾”
Ø 1”
Ø 1¼”
Ø 1½”
Ø 2”
Medida
Válvula de poço em polipropileno
VPP34
VPP1
VPP114
VPP112
VPP2
Ø ¾”
Ø 1”
Ø 1¼”
Ø 1½”
Ø 2”
Código Medida
Sifão interno removível Ø25 cm / Altura: 20 cm / Entradas: 3 (Ø50mm)
Fabricado em PVC flexivel.
vertical
vertical
horizontal
horizontal
horizontal horizontal
Ø1” x 1½”
Ø1½” x 1½”
Ø1½” x 2”
Ø1” x 1½”
Ø1½” x 1½”
Ø1” x 2”
SF1S
SF3S
SF5S
SF2S
SF4S
SF8S
*Até 90°C
Legendas:
Água Quente Água Fria
*
*
*
Código CódigoSaída SaídaMedidas MedidasÁgua (quente / fria)

34. 34
Sifões
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1½”
40mm
40mm
40mm
40mm
40mm
40mm
50mm
40mm
50mm
40mm
50mm
40mm
50mm
40mm
50mm
40mm
50mm
40mm
50mm
317mm
257mm
227mm
278mm
278mm
373mm
313mm
313mm
288mm
484mm
580mm
313mm
792mm
567mm
477mm
598mm
598mm
858mm
633mm
633mm
538mm
1133mm
1595mm
633mm
branco
branco
branco
branco
branco
branco
branco
branco
branco
branco
cinza
branco
cinza
metalizado
Utilização: Pia, Tanque, Lavatório e Válvula Americana
Fácil instalação.
Ótimo custo beneficio.
Válvula Prátika Ø1¼” com sistema click.
SSP40
SSP40M
SSP40R
SSU40M
SSA40M
SSU
SSUS
SSUM
SSUS/15
SSUM2
Válvula Prátika
Estendido
Fechado
*
*
*
*
*
*
*
*
SSUR
*
SSUM/50*
*embalagem com 50
*
*
*
SIFÕES SANFONADOS
KIT SIFÕES SANFONADOS
*Até 90°C
Legendas:
Água Quente Água Fria
Código Cor
Entrada
p/ válvula
Saída p/ tubos
conexões
Comprimento
sifão fechado
Comprimento
sifão estendido
Água
(quente / fria)
Código CódigoDescrição Descrição
Kit composto por 1 sifão
sanfonado universal SSUM e 1
válvula Prátika, branca.
Kit composto por 1 sifão san-
fonado universal SSUM2 e 1
válvula Prátika, cromado.
KSUVPK KSUVPK2

35. 35
Sifões
branco
branco
branco
branco
branco
branco
SC3 (SC3/AS)
SC4 (SC4/AS)
SC5 (SC5/AS)
SC6 (SC6/AS)
SC7 (SC7/AS)
SC8 (SC8/AS)
SC11 (SC11/AS)
SC12 (SC12/AS)
SC13 (SC13/AS)
SC14 (SC14/AS)
SC15 (SC15/AS)
SC16 (SC16/AS)
SC4/TE
SC6/TE
SIFÕES RÍGIDOS COM COPO
*Até 90°C
Legendas:
Água Quente Água Fria
Código Cor
Entrada
conexão
Saída
conexão
Água
(quente / fria)
1½”
1½”
1¼”
1¼”
1½”
1½”
1¼”
1¼”
1”
1”
1”
1”
40mm
40mm
40mm
40mm
40mm
40mm
50mm
50mm
50mm
50mm
50mm
50mm
Tubo extensor de 140mm para
SC4 e SC4/AS
Tubo extensor de 140mm
para SC6 e SC6/AS
Altura regulável.Saída horizontal. Com tubo de ligação de 29cm e canopla.
cromado
cromado
cromado
cromado
cromado
cromado
Utilização: Pia, Tanque, Lavatório e Válvula Americana
*
*
*
*
*
*
*
*
*
*
*
*

36. 36
Sifões
1” (7/8”)
1” (7/8”)
1” (7/8”)
1” (7/8”)
1½” 1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
1” (7/8”)
1¼”
1½”
40mm
40mm
40mm
40mm
40mm
40mm
40mm
50mm
40mm
50mm
40mm
50mm
40mm
50mm
40mm
50mm
40mm
50mm
50mm
50mm
50mm
50mm
branco
branco
branco
branco
branco
branco branco
branco
metalizado
metalizado
branco
branco
branco
metalizado metalizado
cromado
*
*
*
*
*
SIFÕES ARTICULADOS
SIFÕES COPO COM TUBO SANFONADO
SIFÕES DUPLOS SANFONADOS UNIVERSAIS
SIFÃO TRIPLO SANFONADO
UNIVERSAL
Código CódigoCor Cor
Entrada
válvula
Entrada
válvula
Saída tubos
conexões
Saída tubos
conexões
Água
(quente / fria)
*Até 90°C
Legendas:
Água Quente Água Fria
SPP40
SPA40
SPU40
SPU42
SPP42
SSUC
SCP40
SDU
SDU2
STU
SDUC
SSUC2
SPU52
SPU50
SPP50
SPA50
Com copo
*
*
*
*
Código
Código
Código
Código
Cor
Cor
Cor
Cor
Entrada
conexão
Entrada
conexão
Entrada
conexão
Entrada
conexão
Saída
conexão
Saída
conexão
Saída
conexão
Saída
conexão
Água
(quente / fria)
Água
(quente / fria)

37. 37
CaixasSifonadas,GrelhasePortaGrelhas

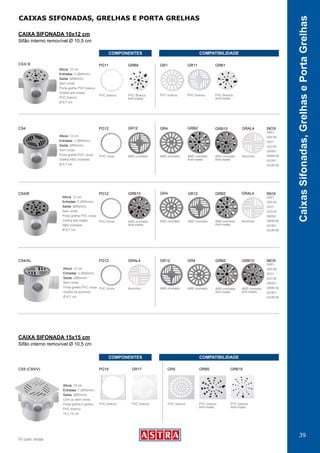

CAIXAS SIFONADAS, GRELHAS E PORTA GRELHAS
CAIXA SIFONADA 10x9 cm
Sifão interno removível Ø 10,5 cm
CS132/V PG14 GR14 GRB12 GRAL10 INOX
Altura: 9 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Com virola
Porta grelha PVC cinza
Grelha ABS cromado
9,4 x 9,4 cm
ABS cromado ABS cromado
Anti-inseto
Alumínio
GRIN10
GRIN10B
GCIN10
GCIN10B
PVC cinza
CS132VAL PG14 GRAL10 GR14 GRB12 INOX
Altura: 9 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Com virola
Porta grelha PVC cinza
Grelha ABS cromado
9,4 x 9,4 cm
ABS cromado
Anti-inseto
ABS cromadoAlumínio
GRIN10
GRIN10B
GCIN10
GCIN10B
PVC cinza
CS133/V PG11 GR11 GR1 GRB1 GRB9
Altura: 9 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Com virola
Porta grelha e grelha,
PVC branco
Ø 9,7 cm
PVC branco
Anti-inseto
PVC branco
Anti-inseto
PVC branco PVC branco PVC branco
CS134/V PG12 GR12 GR4 GRB2 GRB10 GRAL4 INOX
Altura: 9 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Com virola
Porta grelha PVC cinza
Grelha ABS cromado
Ø 9,7 cm
ABS cromado
Anti-inseto
ABS cromado
Anti-inseto
ABS cromado ABS cromado Alumínio
GRI1
GRI1B
GCI1
GCI1B
GRIN1
GRIN1B
GCIN1
GCIN1B
PVC cinza
CS134VAL PG12 GRAL4 GR12 GR4 GRB2 GRB10 INOX
Altura: 9 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Com virola
Porta grelha PVC cinza
Grelha de alumínio
Ø 9,7 cm
ABS cromado
Anti-inseto
ABS cromado
Anti-inseto
ABS cromado ABS cromadoAlumínio
GRI1
GRI1B
GCI1
GCI1B
GRIN1
GRIN1B
GCIN1
GCIN1B
PVC cinza
CS131/V PG13 GRB11GR13
Altura: 9 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Com virola
Porta grelha e grelha,
PVC branco,
9,4 x 9,4 cm
PVC branco
Anti-inseto
PVC branco PVC branco
COMPONENTES COMPATIBILIDADE

38. 38
CaixasSifonadas,GrelhasePortaGrelhas
CAIXAS SIFONADAS, GRELHAS E PORTA GRELHAS
CAIXA SIFONADA 10x12 cm
Sifão interno removível Ø 10,5 cm
PVC branco
Anti-inseto
PVC branco
Anti-inseto
PVC branco PVC branco PVC branco
CS3 PG11 GR11 GR1 GRB1 GRB9
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha e grelha
PVC branco
Ø 9,7 cm
CS1/B PG13 GRB11 GR13
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha e grelha
anti inseto PVC branco,
9,4 x 9,4 cm
PVC branco PVC branco
Anti-inseto
PVC branco
CS1 PG13 GRB11GR13
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha e grelha,
PVC branco,
9,4 x 9,4 cm
PVC branco
Anti-inseto
PVC branco PVC branco
ABS cromado ABS cromado
Anti-inseto
Alumínio
GRIN10
GRIN10B
GCIN10
GCIN10B
PVC cinza
CS2 PG14 GRB12 GRAL10GR14
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
e grelha ABS cromado
9,4 x 9,4 cm
INOX
ABS cromadoABS cromado
Anti-inseto
Alumínio
GRIN10
GRIN10B
GCIN10
GCIN10B
PVC cinza
CS2/B PG14 GRB12 GRAL10GR14
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
e grelha anti inseto
ABS cromado
9,4 x 9,4 cm
INOX
ABS cromadoABS cromado
Anti-inseto
Alumínio
GRIN10
GRIN10B
GCIN10
GCIN10B
PVC cinza
CS2/AL PG14 GRB12GRAL10 GR14
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
e grelha de alumínio
9,4 x 9,4 cm
INOX
COMPONENTES COMPATIBILIDADE

39. 39
CaixasSifonadas,GrelhasePortaGrelhas
CAIXAS SIFONADAS, GRELHAS E PORTA GRELHAS
CAIXA SIFONADA 10x12 cm
Sifão interno removível Ø 10,5 cm
CAIXA SIFONADA 15x15 cm
Sifão interno removível Ø 10,5 cm
CS5 (CS5/V) PG15 GR17 GR5 GRB5 GRB15
Altura: 15 cm
Entradas: 7 (Ø40mm)
Saída: (Ø50mm)
Com ou sem virola
Porta grelha e grelha
PVC branco,
15 x 15 cm
/V com virola
PVC branco
Anti-inseto
PVC branco
Anti-inseto
PVC branco PVC branco PVC branco
CS3/ B
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC branco
Grelha anti-inseto
PVC branco
Ø 9,7 cm
PG11 GRB9 GR1 GR11 GRB1
PVC branco PVC branco PVC brancoPVC Branco
Anti-inseto
PVC Branco
Anti-inseto
CS4 PG12 GR12 GR4 GRB2 GRB10 GRAL4 INOX
Alumínio
GRI1
GRI1B
GCI1
GCI1B
GRIN1
GRIN1B
GCIN1
GCIN1B
ABS cromado ABS cromadoPVC cinza ABS cromado
Anti-inseto
ABS cromado
Anti-inseto
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
Grelha ABS cromado
Ø 9,7 cm
CS4/B PG12 GR12GR4 GRB2GRB10 GRAL4 INOX
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
Grelha anti-inseto
ABS cromado
Ø 9,7 cm
Alumínio
GRI1
GRI1B
GCI1
GCI1B
GRIN1
GRIN1B
GCIN1
GCIN1B
ABS cromadoABS cromadoPVC cinza ABS cromado
Anti-inseto
ABS cromado
Anti-inseto
CS4/AL PG12 GR12 GR4 GRB2 GRB10GRAL4 INOX
Alumínio
GRI1
GRI1B
GCI1
GCI1B
GRIN1
GRIN1B
GCIN1
GCIN1B
ABS cromado ABS cromadoPVC cinza ABS cromado
Anti-inseto
ABS cromado
Anti-inseto
Altura: 12 cm
Entradas: 3 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
Grelha de alumínio
Ø 9,7 cm
COMPONENTES COMPATIBILIDADE
COMPONENTES COMPATIBILIDADE

40. 40
CaixasSifonadas,GrelhasePortaGrelhas
CAIXAS SIFONADAS, GRELHAS E PORTA GRELHAS
CAIXA SIFONADA 15x15 cm
Sifão interno removível Ø 15 cm
COMPONENTES COMPATIBILIDADE
Altura: 15 cm
Entradas: 7 (Ø40mm)
Saída: (Ø50mm)
Com ou sem virola
Porta grelha e grelha
PVC branco,
15 x 15 cm
PVC branco PVC branco PVC branco PVC branco
Anti-inseto
PVC branco
Anti-inseto
CS7 (CS7/V) PG17 GR15 GR7 GRB7 GRB13
ABS cromadoPVC cinza
Altura: 15 cm
Entradas: 7 (Ø40mm)
Saída: (Ø50mm)
Com ou sem virola
Porta grelha PVC cinza
Grelha ABS cromado
15 x 15 cm
CS6 (CS6/V) PG16 GR18
ABS cromado AlumínioABS cromado
Anti-inseto
ABS cromado
Anti-inseto
GRI4
GRI4B
GCI4
GCI4B
GRIN4
GRIN4B
GCIN4
GCIN4B
GR6 GRB6 GRB16 GRAL6 INOX
ABS cromadoPVC cinza
Altura: 15 cm
Entradas: 7 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
Grelha Anti-inseto
ABS cromado
15 x 15 cm
CS6/B PG16 GR18
ABS cromado AlumínioABS cromado
Anti-inseto
ABS cromado
Anti-inseto
GRI4
GRI4B
GCI4
GCI4B
GRIN4
GRIN4B
GCIN4
GCIN4B
GR6 GRB6GRB16 GRAL6 INOX
ABS cromadoPVC cinza
Altura: 15 cm
Entradas: 7 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
Grelha de alumínio
15 x 15 cm
CS6/AL PG16 GR18
ABS cromadoAlumínio ABS cromado
Anti-inseto
ABS cromado
Anti-inseto
GRI4
GRI4B
GCI4
GCI4B
GRIN4
GRIN4B
GCIN4
GCIN4B
GR6 GRB6 GRB16GRAL6 INOX
PVC branco
Anti-inseto
PVC branco PVC branco
Altura: 15 cm
Entradas: 7 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC branco
Grelha anti inseto
PVC branco
15 x 15 cm
CS5/B
PVC branco
Anti-inseto
PVC branco
PG15 GRB15 GR5 GR17 GRB5
/V com virola
CS8 (CS8/V) GR16 GR8 GRB8 GRB14 GRAL8 INOX
INOX
PVC cinza ABS cromado ABS cromado ABS cromado ABS cromado Alumínio
Altura: 15 cm
Entradas: 7 (Ø40mm)
Saída: (Ø50mm)
Com ou sem virola
Porta grelha PVC cinza
Grelha ABS cromado
15 x 15 cm
GRI3
GRI3B
GCI3
GCI3B
GRIN3
GRIN3B
GCIN3
GCIN3B
GRI3
GRI3B
GCI3
GCI3B
GRIN3
GRIN3B
GCIN3
GCIN3B
PG18
CS8/AL GR16GR8 GRB8 GRB14GRAL8
PVC cinza ABS cromadoABS cromado ABS cromado ABS cromadoAlumínio
Altura: 15 cm
Entradas: 7 (Ø40mm)
Saída: (Ø50mm)
Sem virola
Porta grelha PVC cinza
Grelha de alumínio
15 x 15 cm
PG18

41. 41
CaixasSifonadas,GrelhasePortaGrelhas
COMPONENTES COMPATIBILIDADE
/V com virola
CAIXAS SIFONADAS, GRELHAS E PORTA GRELHAS
CAIXA SIFONADA 15x8 cm
Sifão interno removível Ø 15 cm
PVC branco
Anti-inseto
PVC brancoPVC branco
Altura: 18 cm
Entradas: 7 (Ø40mm)
Saída: (Ø75mm)
Com virola
Porta grelha e grelha
PVC branco,
15 x 15 cm
CS9/V
PVC branco
Anti-inseto
PVC branco
PG15 GRB15GR5GR17 GRB5
Altura: 18 cm
Entradas: 7 (Ø40mm)
Saída: (Ø75mm)
Com virola
Porta grelha PVC cinza
Grelha ABS cromado
15 x 15 cm
CS10/V PG16 GR18 GR6 GRB6 GRB16 GRAL6 INOX
ABS cromado ABS cromado AlumínioABS cromado
Anti-inseto
ABS cromado
Anti-inseto
PVC cinza
GRI4
GRI4B
GCI4
GCI4B
GRIN4
GRIN4B
GCIN4
GCIN4B
Altura: 18 cm
Entradas: 7 (Ø40mm)
Saída: (Ø75mm)
Com virola
Porta grelha PVC cinza
Grelha de alumínio
15 x 15 cm
CS10V/AL PG16 GR18GR6 GRB6 GRB16GRAL6 INOX
ABS cromadoABS cromadoAlumínio ABS cromado
Anti-inseto
ABS cromado
Anti-inseto
PVC cinza
GRI4
GRI4B
GCI4
GCI4B
GRIN4
GRIN4B
GCIN4
GCIN4B
PVC branco
Anti-inseto
PVC branco
Anti-inseto
Altura: 18 cm
Entradas: 7 (Ø40mm)
Saída: (Ø75mm)
Com virola
Porta grelha e grelha
PVC branco,
15 x 15 cm
CS11/V
PVC branco PVC branco PVC branco
PG17 GR15 GR7 GRB7 GRB13
Altura: 18 cm
Entradas: 7 (Ø40mm)
Saída: (Ø75mm)
Com virola
Porta grelha PVC cinza
Grelha ABS cromado
15 x 15 cm
CS12/V PG18 GR16 GR8 GRB8 GRB14 GRAL8 INOX
ABS cromado ABS cromado ABS cromado ABS cromado AlumínioPVC cinza
GRI3
GRI3B
GCI3
GCI3B
GRIN3
GRIN3B
GCIN3
GCIN3B
Altura: 18 cm
Entradas: 7 (Ø40mm)
Saída: (Ø75mm)
Com virola
Porta grelha PVC cinza
Grelha de alumínio
15 x 15 cm
CS12V/AL PG18 GR16GR8 GRB8 GRB14GRAL8 INOX
ABS cromadoABS cromado ABS cromado ABS cromadoAlumínioPVC cinza
GRI3
GRI3B
GCI3
GCI3B
GRIN3
GRIN3B
GCIN3
GCIN3B

42. 42
AcessóriosparaCaixaSifonada
ACESSÓRIOS PARA CAIXA SIFONADA
Código Compatível
AEP10
AEP15
Caixa sinfonada
10 x 12
Caixa sinfonada
15 x 15
AntiespumaAdaptadores
CG1/R
CS1/R
Código Medida
CG1/R
CS1/R De: 50 mm - Para: 40 mm
De: 75 mm - Para: 50 mm
Código Compatível
AI10
AI15
Ø 100 mm
Ø 150 mm
Antiinfiltração
Código Diâmetro/Altura
PR15
PR20
PR20/CG
Ø 15 cm / 15 cm
Ø 15 cm / 20 cm
Ø 25 cm / 20 cm
Prolongamentos para caixa sifonada
PR20/CG
PR15
SUPORTE PARA FIXAÇÃO DE TUBULAÇÃO DE ESGOTO
40
50
75
100
Abraçadeira com Trava
STF/40
STF/50
STF/75
STF/100
Código Medida
Base
Kit de fixação - Caixa sifonada
Base de fixação para tubo de alimentação
Selante Híbrido
STF/BA
STF/CS
STF/TB
SEH/MS55
Código
Código
Código
Código
80
150
Medida
Tirante
STF/PR8
STF/PR15
Código

43. 43
Grelhas
GRELHAS EM AÇO INOX 430
GRELHAS EM AÇO INOX 430 COM CAXILHO
GRELHAS EM AÇO INOX 304
GRELHAS EM AÇO INOX 304 COM CAXILHO
GRI3 Ø15cm
Código
GRI1 Ø9,7cm
Código Medida
GCI1 Ø10cm
Código Medida
GCI3 Ø15cm
Código Medida
GRIN1 Ø9,7cm
Código Medida
GRIN3 Ø15cm
Código Medida
GCIN1 Ø9,7cm
Código Medida
GCIN3 Ø15cm
Código Medida
Medida
GRI2 10,2 x 10,2cm
Código Medida
GRI4 15 x 15cm
Código Medida
GCI2 10,2 x 10,2cm
Código Medida
GCI4 15 x 15cm
Código Medida
GRIN10 9,4 x 9,4cm
Código Medida
GRIN4 15 x 15cm
Código Medida
GCIN10 10 x 10cm
Código Medida
GCIN4 15 x 15cm
Código Medida
GRI1B Ø9,7cm Anti-inseto
Código Medida Obs.
GRI3B Ø15cm Anti-inseto
Código Medida Obs.
GCI1B Ø10cm Anti-inseto
Código Medida Obs.
GCI3B Ø15cm Anti-inseto
Código Medida Obs.
GRIN1B Ø9,7cm Anti-inseto
Código Medida Obs.
GRIN3B Ø15cm Anti-inseto
Código Medida Obs.
GCIN1B Ø10cm Anti-inseto
Código Medida Obs.
GCIN3B Ø15cm Anti-inseto
Código Medida Obs.
GRI2B 10,2 x 10,2cm Anti-inseto
Código Medida Obs.
GRI4B 15 x 15cm Anti-inseto
Código Medida Obs.
GCI2B 10,2 x 10,2cm Anti-inseto
Código Medida Obs.
GCI4B 15 x 15cm Anti-inseto
Código Medida Obs.
GRIN10B 9,4 x 9,4cm Anti-inseto
Código Medida Obs.
GRIN4B 15 x 15cm Anti-inseto
Código Medida Obs.
GCIN10B 10 x 10cm Anti-inseto
Código Medida Obs.
GCIN4B 15 x 15cm Anti-inseto
Código Medida Obs.

44. 44
GrelhaseRalos
GRELHAS PARA REPOSIÇÃO
RALOS QUADRADOS 10 X 10 X 5 CM
RALOS REDONDOS SIFONADOS
RALOS REDONDOS SIFONADOS CINZA COM GRELHA DE ALUMÍNIO
MEDIDA 10,2 x 10,2 cm
COM SAÍDA LATERAL PARA TUBO DE Ø 40MM
COM SAÍDA VERTICAL PARA TUBO DE Ø 40MM
COM SAÍDA VERTICAL PARA TUBO DE Ø 40MM
MEDIDA 9,3 x 9,3 cm
GR2
GRI2
GR3 GR9
ABS, cromado
ABS, cromado
ABS cromado,
cantos vazados
para ralos
PVC branco
cantos vazados
para ralos
Código
Código
Código Código
Descrição
Descrição
Descrição
R8 - Seco cinza ABS,
cromado
GR14
Código Ralo Grelha
R1
Ø10,5 x 7 cm
branco PVC, branco
Código Ralo Grelha
R5
Ø10 x 7,1 cm
cinza Alumínio
GRAL4
Código Ralo Grelha
R6
10,1x10,1x7,1cm
cinza Alumínio
GRAL4
Código Ralo Grelha
R2
Ø10,5 x 7 cm
cinza ABS, cromado
GR12
Código Ralo Grelha
R3
10x10,5x7cm
branco PVC, branco
Código Ralo Grelha
R4
10x10,5x7cm
cinza ABS, cromado
GR12
Código Ralo Grelha
Grelha
R9 - Seco branco PVC,
branco
GR13
Código Ralo Grelha
R10
sifonado
cinza ABS,
cromado
GR14
Código Ralo Grelha
R11
sifonado
branco PVC,
branco
GR13
Código Ralo Grelha
R9/CPG branco PVC,
branco
GR9
Código Ralo
Descrição
GR10
GRI2B GCI2 GCI2B
PVC, branco
Aço inox 430
anti-inseto
Aço inox 430
com caxilho
Aço inox 430
anti-inseto
com caxilho
Código
Código Código Código
Descrição
Descrição Descrição Descrição
GRB3 PVC, branco,
anti-inseto
Código Descrição
GRB4 ABS, cromado,
anti-inseto
Código Descrição
GRAL10 Alumínio
Código Descrição

45. 45
Bolsas,DispositivosdeVedaçãoeConjuntosdeLigação
GRELHA FLEXÍVEL MODULAR
BOLSAS E DISPOSITIVOS DE VEDAÇÃO
BS1 Bolsa de ligação para tubos
Ø 1½” e 40 mm, para bacias
convencionais com “pescoço”.
Código Descrição
BS4 Bolsa de ligação preta para
saída de bacia sanitária, em
polietileno flexível Ø 4”.
Código Descrição
BS8 Bolsa de ligação para bacia
com saída horizontal de
ligação embutida.
Código Descrição
AVB
AVB/G com
guia
AVB AVB/G com guia
Anel de vedação com saída
vertical para bacia sanitária.
Fabricado em borracha butíli-
ca. Ø 120 x 30mmm.
Código Descrição
Compatibilidade
BS5
(BS5/AS)
Espude para tubos Ø 1½” e
40 mm, para bacias conven-
cionais com furo de Ø 2”.
Código Descrição
BS5/F Espude superflexível para
tubos Ø 1½” e 40 mm, para
bacias convencionais com
furo de Ø 2”.
Código Descrição
BS6 Espude para tubos Ø 1½” e
40 mm, para bacias conven-
cionais com furo de Ø 2½”.
Código Descrição
Ritz e Ravena (Deca) e Pólo (Hervy).
BS9 Bolsa de ligação externa, pro-
longada (32 cm) para bacia
com saída horizontal.
Código Descrição
Compatibilidade
Flamingo (Incepa), Azáleia (Celite) e
Sabará IP38 (Icasa).
Com canopla de parede e
espude.
Com canopla de parede e
espude.
Permite corrigir desalinhamentos e pode ser cortada para ajustar a distância entre a louça e a parede.
(/AS) Embalagem autosserviço
GFM 50 x 14,5 x 2,1 cm
Código Medida
CONJUNTOS DE LIGAÇÃO PARA VASO SANITÁRIO
CONJUNTOS DE LIGAÇÃO AJUSTÁVEL
Ø1½” x 20cm
Ø1½” x 20cm
Ø1½” x 20cm
Ø1½” x 25cm
Ø1½” x 25cm Ø1½” x 25cm
Ø1½” x 25cm
Ø1½” x 20cm
Ø1½” x 20cm
branco
branco
branco
branco
cromado
cromado
cromado
cromado
cromado
Com canopla de parede e anel
de expansão para ligação na
bacia sanitária.
Com canopla de parede.
Com canopla de parede.
Com canopla de parede.
Com canopla de parede.Com canopla de parede e
cobertura de bolsa.
Com canopla de parede e anel
de expansão para ligação na
bacia sanitária.
CL1
CL3
CL6 CL7
CL8
CLA1 CLA2
CL2
CL4
Código Cor Tubo Descrição
Código Cor Tubo Descrição Código Cor Tubo Descrição
Código Cor Tubo Descrição
Cada 50cm é composto por 21 módulos encaixáveis.

46. 46
Chuveiros
CHUVEIROS
Próprios para água fria, com temperaturas de até 60ºc.
½” ½”branco Conjunto completo.
Haste + crivo de 4”
Conjunto completo.
Haste + crivo de 4”
CCV1 (CCV1/AS) CCV2 preto e
cromado
½” ½”branco Conjunto completo.
Haste + crivo de 4”
Conjunto completo.
Haste + crivo de 4”
CCV3 CCV4 preto e
cromado
½” ½”branco brancoCV1 - 4” CVB1 - curvadoCrivo removível de 4”. Comprimento: 29cm.
Canopla e luva.
½”CV83 cromado Crivo removível de 8”.
Braço reto de 30cm, preto.
Canopla cromada.
½” ½”CV62 CV63 cromadocromado Crivo removível de 6”.
Braço reto de 30cm, pre-
to. Canopla cromada.
Crivo removível de 6”.
Braço reto de 30cm, alumí-
nio. Canopla cromada.
½” ½”brancoCV81 CV82 cromado Crivo removível de 8”.
Braço reto de 30cm,
alumínio. Canopla
cromada.
Crivo removívelde 8”.
Braço reto de 30cm, branco.
Canopla branca.
½” ½”brancoCV43 CV61cromado Crivo removível de 6”.
Braço reto de 30cm,
branco. Canopla branca.
Crivo removível de 4”.
Braço reto de 30cm, preto.
Canopla cromado.
½” ½”brancoCV41 CV42 cromado Crivo removível de 4”.
Braço reto de 30cm,
alumínio. Canopla
cromada.
Crivo removível de 4”.
Braço reto de 30cm, branco.
Canopla branca.
Código Cor Entrada Descrição Código Cor Entrada Descrição
½”
½”
½”
½”
½”
½”
½”
½”
½”
½”
CEBL3
CEB30
CEB3CP
CEB3CP2
BCE30
CEBL4
CEB40
CEB4CP
CEB4CP2
BCE302
30cm
30cm
30cm
30cm
30cm
40cm
40cm
40cm
40cm
30cm
Canopla e luva em
alumínio.
Canopla e luva branca
Canopla e capa plástica
para proteção dos fios, na
cor branca.
Canopla e capa plástica
para proteção dos fios,
cromado.
Canopla e capa plástica
para proteção dos fios, na
cor branca.
Canopla e luva em
alumínio.
Canopla e luva branca
Canopla e capa plástica
para proteção dos fios, na
cor branca.
Canopla e capa plástica
para proteção dos fios,
cromado.
Canopla e capa plástica
para proteção dos fios,
cromado.
BRAÇOS PARA CHUVEIROS
Próprios para água fria, com temperaturas de até 60ºc.
Código CódigoRosca RoscaComprimento ComprimentoDescrição Descrição

47. 47
CalhaseTorneirasPlásticas
7,5 cm 10 cm
CALHAS
TORNEIRAS PLÁSTICAS PARA LAVATÓRIO
CAL/CK Calhas em PVC 300x11,9x8,4 cm
100x11,9x8,4 cmCalhas em PVCCAL/CK1
Código MedidaDescrição
CAL/B100 CAL/BOCCAL/EMS
CAL/ESQI
CAL/SUPT
CAL/CN
CAL/AF CAL/JOL
TL1 TL3
CAL/JOF
CAL/CDT CAL/ABC
CAL/SU CAL/AD
CAL/ESQE CAL/SUPR
Bocal de saída
Ø 100mm em
PVC.
Bocal de saída
para condutor ou
tubo Ø 75 mm em
PVC.
Emenda da calha
sem vedação em
PVC.
Esquadro interno
em PVC.
Suporte
prolongador
torcido em
alumínio.
Conector do
condutor em
PVC.
Anti-folhas para
bocais de saída,
com diagonais
ou diâmetros
entre 70 à 110mm
em PP.
Joelho lateral
do condutor 120º
em PVC.
Rosca Ø ½”. Bica longa.
Rosca Ø ½”.
Joelho frontal do
condutor 120º em
PVC.
Condutor em
PVC.
Abraçadeira em
PVC.
Suporte (fixador)
em PVC.
Adaptador do
condutor para
conexões de Ø 75
mm em PVC.
Esquadro externo
em PVC.
Suporte
prolongador reto
em alumínio.
26x13,7x18,1 cm 23x13,7x15,7 cm5,7x11,9x8,8 cm
16,2x16,2x9 cm
32,9x1,9x11,6 cm
(incluso parafuso
de fixação)
8,3x6,2x5,5 cm
Ø 12x13,5 mm 5,8x11,5x12 cm 9,5x7,8x10,1 cm
300x8x6 cm 8,3x5,5x2,1 cm
12,2x2,6x4 cm 8,3x6,2x11,5 cm
18,2x18,2x9 cm 17,9x1,9x11 cm
(incluso parafuso
de fixação)
Código CódigoCódigo
Código
Código
Código
Código Código
Código Código
Código
Código Código
Código Código
Código Código
Medida MedidaMedida
Medida
Medida
Medida
Medida Medida Medida
Medida Medida
Medida Medida
Medida Medida
Descrição DescriçãoDescrição
Descrição
Descrição
Descrição
Descrição Descrição
Descrição Descrição
Descrição
Descrição Descrição
Descrição Descrição
Descrição Descrição
CAL/CAB CAL/EMCCabeceira (par)
em PVC.
Emenda da calha
com vedação (2
peças) em PVC.
2,7x12,2x9,1 cm 5,7x11,9x8,8 cm
Código CódigoMedida MedidaDescrição Descrição
Comprimento X Largura X Altura

48. 48

49. 49
AcessóriosparaDryWall
Suporte para registro
Dimensões em (cm)
SUPORTE, PASSADOR E TRAVESSA
CAIXAS DE LUZ
PRT/DW*VD SR/DW
Passador de tubos
Código Código
Fixador para caixa de luz
Caixa elétrica 4x2 (mais profunda)
CXL/FX*AZ
CX42/57
Código
Código
Caixa elétrica - modelo 4x2
CXL/DW*VD
Código
CX42/DW Acompanha: 4 travas
de ½ (DN20) e 2
abas de fixação.
Código Descrição
6,5x10,9x4,8 cm
Medida
6,1x10,2x5,7 cm
Medida
CX44/DW Acompanha: 6 travas
de ¾ (DN25), 4 travas
de ½ (DN20) e 4 abas
de fixação.
Código Descrição
11,2x10,9x4,8 cm
Medida
Caixa elétrica - modelo 4x4
CXL4/DW*VD
Código
Trava do eletroduto da caixa elétrica
CXL/TR12*AM
CXL/TR34*AM
Ø 1/2”
Ø 3/4”
Código Medida
Travessas metálicas
Código A B C D
TR3725D 3,5 30 2,5 37
TR4525D 3,5 35 2,5 42
TR4540D 3,5 35 4 42
TR4550D 3,5 35 5 42
TR4725D 3,5 40 2,5 47
TR4805D 7 34 0,5 48
TR4830D 7 34 3 48
TR5725D 3,5 50 2,5 57
TR6825D 3,5 55 2,5 62
TR6840D 3,5 55 4 62
TR6850D 3,5 55 5 62
w
Ex.: Bloco Estrutural Ex.: Dry wall
Nos blocos estruturais, a caixa mais profunda
evita a sobreposição dos acessos com a
parede do bloco e facilita o encaixe dos
eletrodutos.
Nas paredes dry wall, a caixa permite o
alinhamento com o plano da parede acabada
e garante uma fixação mais segura e com
melhor acabamento.

50. 50

51. 51
KitBarramento,LajedeConcretoeEletrodutos
CAIXAS ELÉTRICAS - ALVENARIA CONVENCIONAL
Não propaga chamas. Fabricada em PVC.
Caixa elétrica para arandela
CX33
Código
8,1x8,1x5 cm
Medida
Caixa elétrica para lajes pré-fabricadasCaixa elétrica para lajes pré-fabricadas
CX4L/S25
Código
Com suporte em
PP. Vãos entre
vigas de 25 cm.
27,9x11,2x6,1 cm
ø 10,5x5,5 cm
Descrição Medida
CX4L/S30
Código
Com suporte em
PP. Vãos entre
vigas de 30 cm.
27,9x11,2x6,1 cm
ø 10,5x5,5 cm
Descrição Medida
Caixa elétrica para laje em PVC Prolongador de caixa elétrica para laje
CX4L CX4L/PL
Código Código
¨Ø10,5x5,7 cm ¨Ø10,5x5,7 cm
Medida Medida
Caixa elétrica de PVC reciclado Caixa elétrica de PVC reciclado
CX42/P CX44/P
Código Código
6,2x10,2x4,6 cm
Medida
10,5x10,2x4,6 cm
Medida
Caixa elétrica em PVC Caixa elétrica em PVC
CX42 CX44
Código Código
6,2x10x4,6 cm
Medida
10,5x10,2x4,6 cm
Medida
BLOCO ESTRUTURAL
CXL/CB
CXL4/CB
Código Modelo
4x2
4x4
Caixa elétrica auto travante

52. 52
ParededeConcreto
PAREDE DE CONCRETO
Quadro de distribuição para parede de concreto
Barramento
QD/BR16
Código
Distanciador
DAC/1012
DAC/1416
10 a 12 cm
14 a 16 cm
Código Paredes
Quadro de distribuição para parede de concreto
Tampa de concretagem
Quadro de distribuição para parede de concreto
Suporte
QDC26/TC
QDC26/S*BR1
19x33 cm
3,5x29 cm
Código
Código
Medida
Medida
Quadro de distribuição para parede de concreto
Tampa do quadro
Quadro de distribuição para parede de concreto
Tampa de passagem
QDC26/TP*BR1
QPC/T*BR1
22x33 cm
15,5x33 cm
Código
Código
Medida
Medida
Caixa elétrica para parede de concreto - Corpo
CXL/PC2
CXL4/PC2
4 X 2
4 X 4
Código Medida
Caixa elétrica para parede de concreto - Tampa
CXPC/T
CXPC4/T
4 X 2
4 X 4
Código Medida
Quadro de distribuição para parede de concreto
Corpo
QDC26/C*BR1 19x33 cm
Código Medida
Caixa elétrica para parede de concreto - Suporte
CXL/SF 4 X 2 / 4 X 4
Código Uso

53. 53
CaixasElétricas
LAJE DE CONCRETOTELECOM
ELETRODUTO
União eletroduto corrugado/liso em PVC
UCM/12
UCM/34
UCM/1
5/8” (DN20)
3/4” (DN25)
1” (DN32)
Código Medida
½” (DN16) - 100m
5/8” (DN20) - 100m
¾” (DN25) - 100m
1” (DN32) - 50m
½” (DN16) - 100m
5/8” (DN20) - 100m
¾” (DN25) - 100m
1” (DN32) - 50m
Medida
Medida
Eletroduto corrugado reforçado
Eletroduto corrugado linha leve
ECR12/CT
ECR58/CT
ECR34/CT
ECR1/CT
EC12/CT
EC58/CT
EC34/CT
EC1/CT
Código
Código
Caixa elétrica para laje de concreto - Terminais
Módulo da caixa para TELECOM
CXLL/T12
CXLL/T34
CXLL/T1
1/2"
3/4"
1"
Ø 3/4"
Ø 1 1/4"
Código Medida
Medida
Caixa elétrica para laje de concreto - Corpo
Caixa de espera
CXLL/C
CEL/34
CEL/114
Código
Código
Caixa elétrica para laje de concreto - Tampa
CXLL/TP
Código
Tampão para eletroduto
CAP/34 3/4”
Código Medida
União eletroduto corrugado/corrugado em PVC
UCC34
UCC58
UCC1
3/4” (DN25)
5/8” (DN20)
1” (DN32)
Código Medida
CXT
Código
24,7x14,1x6,3 cm
Medida

54. 54
QuadrosdeDistribuição
QUADROS DE DISTRIBUIÇÃO
Contém aditivo antichama.
Fabricados em PVC os quadros da Astra não propagam chamas e são compatíveis com disjuntores DN e NEMA
Sobrepor: Para 1 disjuntor NEMA ou DIN
Embutir: Para disjuntores 3 NEMA ou 4 DIN
Embutir: Para disjuntores 18 NEMA ou 24 DIN.
Sem barramento
Para uso embutido Para uso embutido ou sobreposto
Embutir: Para disjuntores 12 NEMA ou 16 DIN
Sem barramento
Embutir: Para disjuntores 12 NEMA ou 16 DIN
Com barramento
Embutir: Para disjuntores 6 NEMA ou 8 DIN
QD11
QD34
QD1824
QP1 QP2
QD1216 QD1216/B
QD68
* Acompanha adesivo para
identificação
* Acompanha adesivo para
identificação
* Acompanha adesivo para
identificação
* Acompanha adesivo para
identificação
* Acompanha adesivo para
identificação
Código
Código
Código
Código Código
Código Código
Código
12x14x7 cm
13x13x7,5 cm
32,7x29,8x7,5 cm
13x13x7,5 cm 20x20x8 cm
20x30x7,5 cm 20x30x7,5 cm
Medida
Medida
Medida
Medida Medida
Medida Medida
20x16x7,5 cm
Medida
* Adesivos para identificação.
QUADROS DE PASSAGEM
Kit barramento. Para quadro de distribuição.
QD/BR
QD/1216
QD/1824
Para quadro de distribuição
Pode ser utilizado com os
quadros: 12 NEMA ou 16 DIN
Pode ser utilizado com os
quadros: 18 NEMA ou 24 DIN
Código Descrição

55. 55
Disjuntores
DISJUNTORES
O disjuntor é um dispositivo destinado a proteger a instalação elétrica contra possíveis danos causados por curto-circuito e sobrecargas
elétricas.
Disjuntor tripolar - Curva C - DIN 4K
DJ3C10
DJ3C16
DJ3C20
DJ3C25
DJ3C32
DJ3C40
DJ3C50
DJ3C63
10A
16A
20A
25A
32A
40A
50A
63A
Código Corrente de
funcionamento
Disjuntor monopolar - Curva C - DIN 4K Diferencial residual bipolar
DJ1C10
DJ1C16
DJ1C20
DJ1C25
DJ1C32
DJ1C40
DJ1C50
DJ1C63
DR2N25
DR2N40
DR2N63
DR2N80
DR2N100
10A
16A
20A
25A
32A
40A
50A
63A
25A
40A
63A
80A
100A
Código Código
Corrente de
funcionamento
Corrente de
funcionamento
Disjuntor bipolar - Curva C - DIN 4K Diferencial residual tetrapolar
DJ2C10
DJ2C16
DJ2C20
DJ2C25
DJ2C32
DJ2C40
DJ2C50
DJ2C63
DR4N25
DR4N40
DR4N63
DR4N80
DR4N100
10A
16A
20A
25A
32A
40A
50A
63A
25A
40A
63A
80A
100A
Código CódigoCorrente de
funcionamento
Corrente de
funcionamento

56. 56
LinhaEi
CONJUNTOS MONTADOS
Interruptor simples horizontal Interruptor simples + tomada. Horizontal
Tomada horizontal
3 Interruptores simples. Horizontal.
2 Interruptores paralelos. Horizontal separado.
Interruptor simples + Interruptor paralelo.
Horizontal separado
2 Interruptores simples + Interruptor paralelo.
Horizontal
3 Interruptores paralelos. Horizontal.
Interruptor paralelo horizontal
2 Interruptores simples. Horizontal separado.
EI/K2S61*BR 4x2
Código
EI/K2101*BR 4x2
Código Descrição Descrição
EI/K2131*BR
EI/K2141*BR
EI/K2303*BR
EI/K2S12*BR
EI/K2S81*BR EI/K2382*BR
EI/K2313*BR
EI/K2111*BR
EI/K2S02*BR4x2 Tomada: 10A/250V~
Kit com placa 4x2.
Kit com placa 4x2.
Kit com placa 4x2. Kit com placa 4x2.
Kit com placa 4x2.
Kit com placa 4x2.
Kit com placa 4x2.
4x2 Tomada: 20A/250V~
Código
Código
Código
Código Código
Código
Código
CódigoDescrição
Descrição
Descrição
Descrição Descrição
Descrição
Descrição
Descrição

57. 57
LinhaEi
Interruptor simples + 2 Interruptores paralelos.
Horizontal. 2 Tomadas 10A/250V. Horizontal separado.
EI/K2383*BR EI/K2S32*BRKit com placa 4x2. Kit com placa 4x2.
Código CódigoDescrição Descrição
TOMADAS
ACESSÓRIOS
Tomada modular 2P + T
EI/TM10*BR
EI/TM20*BR
EI/MT*BR
10A/250V
20A/250V
Código Descrição
Módulo cego
EI/MC*BR
Código
Módulo passa fio
EI/MP*BR
Código
Módulo para antena coaxial
EI/MA*BR
Código
Módulo para telefone
Código
INTERRUPTORES
Interruptor modular simples
EI/ITS*BR
Código
Interruptor modular paralelo
EI/ITP*BR
Código
CONJUNTOS MONTADOS

58. 58
LinhaEi
PLACAS 4 X 2 PLACAS 4 X 4
Placa de acab. com 1 furo horizontal
EI/P421*BR
Código
Placa de acab. com 1+1 furo horizontal
EI/P441*BR
Código
Placa de acab. com 2 furos horizontais
EI/P422*BR
Código
Placa de acab. com 2+2 furos horizontais
Placa de acab. com 2+2 furos horizontais,
separados
Placa de acab. com 3+3 furos horizontais
Placa de acabamento cego
Suporte de módulos
EI/P442*BR
Código
EI/P44S*BR
Código
EI/P443*BR
Código
EI/P44C*BR
Código
EI/S44
Código
Placa de acab. com 2 furos horizontais separados
EI/P423*BR
Código
Placa de acab. com 2 furos horizontais separados
EI/P42C*BR
Código
Suporte de módulos
EI/S42*BR
Código
Placa de acab. com 2 furos horizontais separados
EI/P42S*BR
Código

59. 59

60. 60
Carenagem
Projetada para dar acabamento em instalações hidráulicas aparentes.
Disponível em vários formatos, diferentes cores e em três formas de instalação
diferentes:
* instantânea - sem furar a parede com a utilização de abraçadeiras;
* instalação através de velcro;
* fixação por parafusos e buchas.
CARENAGEM
Com Rasgo
Com Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Deslocado
Deslocado
Com Rasgo
Com Rasgo
Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Com Rasgo
Com Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Com Rasgo
Com Rasgo
Com Rasgo
Com Rasgo
Com Rasgo
Com Rasgo
Sem Rasgo
Sem Rasgo
Com Rasgo
Com Rasgo
Sem Rasgo
Sem Rasgo
Com Rasgo
Sem Rasgo
Com Rasgo
Com Rasgo
Com Rasgo
Sem Rasgo
Com Rasgo
Com Rasgo
Com Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Com Rasgo
Com Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
3 Furos
Sem Rasgo
Sem Rasgo
Sem Rasgo
Sem Rasgo
Com Rasgo
Com Rasgo
Com Rasgo
Com Rasgo
E/CT1V
E/CT1P
E/CT3V
E/CT3P
E/CT4V
E/CT4P
E/CT6
E/CT7
E/CT10
E/CT10V
E/CT11
E/CT11V
E/CT15
CAR/01ES
CAR/02ES
CAR/03ES
CAR/04ES
CAR/05ES
CAR/06ES
CAR/07ES
CAR/08ES
CAR/09ES
CAR/10ES
CAR/11ES
CAR/12ES
CAR/14ES
CAR/15ES
CAR/16ES
CAR/17ES
CAR/18ES
CAR/19ES
CAR/20ES
CAR/21ES
CAR/22ES
CAR/23ES
CAR/24ES
CAR/26ES
CAR/27ES
CAR/28ES
CAR/29ES
CAR/30ES
CAR/31ES
CAR/34ES
CAR/35ES
CAR/37ES
CAR/38ES
CAR/55ES
CAR/56ES
CAR/90ES
CAR/91ES
CAR/92ES
CAR/99ES
CAR/100E
CAR/104E
CAR/105E
CAR/113E
CAR/120E
CAR/123E
CAR/126E
CAR/127E
CAR/128E
CAR/133E
CAR/134E
CAR/135E
CAR/138E
CAR/139E
CAR/140E
CAR/141E
CAR/142E
CAR/146E
CAR/147E
CAR/148E
CAR/174E
CAR/175E
CAR/176E
CAR/182E
CAR/183E
CAR/184E
CAR/185E
CAR/189E
CAR/190E
CAR/191E
CAR/192E
CAR/199E
CAR/200E
CAR/205E
CAR/211E
CAR/212E
CAR/213E
Carenagem Reta com aba externa Carenagem Reta com aba interna
Modelo Rasgo Sifão Fixação A B C
Velcro 650 200 65
Parafuso 650 200 65
Velcro 650 200 90
Parafuso 650 200 90
Velcro 650 195 65
Parafuso 650 195 65
Velcro 800 121 88
Velcro 800 121 88
Parafuso 650 200 120
Velcro 650 200 120
Parafuso 1.050 210 90
Velcro 1.050 210 90
Parafuso 670 350 122
Parafuso 500 200 180
Parafuso 670 125 85
Parafuso 700 200 90
Parafuso 700 280 120
Velcro 650 200 65
Velcro 650 200 90
Velcro 450 200 90
Velcro 700 200 90
Parafuso 750 200 120
Parafuso 685 200 120
Velcro 550 140 150
Velcro 650 160 160
Parafuso 650 200 150
Parafuso 520 200 100
Parafuso 650 150 100
Parafuso 650 350 100
Parafuso 650 200 120
Parafuso 530 200 110
Parafuso 630 240 120
Parafuso 650 200 110
Parafuso 700 310 110
Parafuso 650 200 150
Parafuso 700 300 50
Velcro 400 200 65
Velcro 650 300 65
Velcro 480 70 100
Velcro 430 70 100
Velcro 650 150 120
Velcro 700 170 120
Velcro 550 200 110
Velcro 450 200 110
Modelo Rasgo Sifão Fixação A B C
Velcro 620 230 120
Velcro 620 230 120
Sem 850 350 120
Velcro 750 200 100
Velcro 800 200 100
Velcro 550 200 100
Velcro 730 170 100
Sem 750 300 100
Sem 750 300 100
Velcro 650 170 100
Velcro 600 170 100
Velcro 650 200 70
Velcro 500 200 70
Velcro 650 200 100
Velcro 650 150 110
Velcro 650 195 110
Velcro 650 150 120
Velcro 800 200 120
Velcro 800 170 120
Velcro 650 200 90
Velcro 750 300 100
Velcro 650 250 120
Velcro 550 250 110
Velcro 710 250 65
Velcro 650 300 90
Velcro 750 120 70
Velcro 550 200 70
Velcro 900 100 70
Velcro 750 200 120
Velcro 650 200 120
Velcro 500 200 120
Velcro 680 150 100
Velcro 750 120 100
Velcro 750 120 120
Velcro 350 120 120
Velcro 700 130 150
Velcro 560 270 100
Velcro 560 190 120
Sem 800 250 160
Velcro 670 150 70
Velcro 760 200 100
Velcro 700 170 100
Velcro 550 200 80
Velcro 600 200 80
Velcro 600 200 120
Para conhecer todos os modelos disponíveis, consultar catálogo específico de carenagem.

61. 61
PainelparaShaftVisitável
Produto confeccionado em PS alto impacto, destinado para acabamento
em Shaft visitável, e deve ser instalado em ambiente interno, não
exposto à luz solar.
Para mais informações sobre este produto, consultar catálogo específico de Painel Shaft.
Alvenaria
ou
Dry Wall
Bucha
Tubo
Vai p/
prumada
Misturador
“Y” com
Registro
Pressão
Parafuso
Arruela
Acabamento
da parede
Acabamento
do parafuso
Tampa de
Inspeção Rápida
Painel
Perfil com dupla vedação
SH43
Código
SH33C/1
Código
SH50C/1
Código
PAINEL PARA SHAFT VISITÁVEL
260 mm
206 mm
430 mm
376 mm
Dimensões
A
B
C
D
330 mm
240 mm
273 mm
193 mm
Dimensões
A
B
C
D
520 mm
380 mm
230 mm
410 mm
Dimensões
A
B
C
D
270 mm
400 mm
E
F
SH30C/1
Código
320 mm
270 mm
220 mm
180 mm
Dimensões
A
B
C
D
270 mm
25 mm
E
F

62. 62
PainelparaShaftVisitável
SH52CSH65C/3
SH70C
Código
Código Código
1850 mm
110 mm
545 mm
545 mm
Dimensões
A
B
C
D
540 mm
110 mm
645 mm
725 mm
E
F
G
H
395 mm
150 mm
290 mm
200 mm
I
J
K
L
960 mm
222 mm
1000 mm
160 mm
M
N
O
P
1370 mm
570 mm
300 mm
160 mm
Dimensões
A
B
C
D
670 mm
109 mm
E
F
577 mm
143 mm
584 mm
126 mm
G
H
I
J
276 mmK
1850 mm
110 mm
545 mm
545 mm
Dimensões
A
B
C
D
540 mm
110 mm
E
F
455 mm
540 mm
395 mm
150 mm
G
H
I
J
1000 mm
160 mm
K
L
SH46C
Código
465 mm
465 mm
398 mm
361 mm
Dimensões
A
B
C
D
Utilizado para instalação
em vãos de 40 x 40cm
PAINEL PARA SHAFT VISITÁVEL

63. 63
Sanca,CantoneirasdeAcabamentoePisoBoxProduto que traz rapidez e praticidade na execução do banheiro, pois dispensa impermeabilização, caimento
do piso e revestimento cerâmico, proporcionando elevada resistência mecânica e química. Confeccionado
em poliéster com fibra de vidro, ele possui diversos formatos, cores e medidas. É antiderrapante e de fácil
limpeza.
Utilizadas para chanfrar escadas, vigas, pilares e postes.
* Consulte para outras medidas de barra
Para conhecer todos os modelos disponíveis e para mais informações sobre estes produtos,
consultar o catálogo específico de Piso Box.
PB12 100 x 81,5 x 18,5 cm
Código Medidas
PB2 80 x 80 x 8,5 cm
Código Medidas
PISO BOX
SA/280
Perfil c/ 2,8 metros
Esquema de montagem
SANCA ACABAMENTO*
CANTONEIRAS PLÁSTICAS
Cantoneira para azulejo e revestimento
Barra com 2,8 m
CRA 15,4 mm
Código Medidas
Cantoneira de sobrepor tipo “L” para azulejos e
revestimentos
Barra com 2,8 m
CRL
CRL20
Código
16 mm x 16 mm
20 mm x 20 mm
Medidas
Cantoneira para azulejo e revestimento com
furação para facilitar a fixação
CRV516
CRV38
CRV12
5/16”
3/8”
1/2”
Barra com 2,8 m
Código Medidas
Cantoneira dupla para revestimento
Barra com 2,8 m
CRD12
CRD38
1/2”
3/8”
Código Medidas
Comprimento X Largura X Altura
Cantoneira para fôrma de concreto
CFC2
Código
Barra com 3 m

64. 64

65. 65
FôrmasPlásticas
Código Abas
(un)
A x B
(cm)
Altura (H)
(cm)
Altura (h)
(cm)
Raio (R)
(cm)
Largura (L)
(cm)
Largura (I)
(cm)
Peso
(Kg)
F6015/2A 2 60 x 57 15 2,5 7 3,5 2 2,890
F6015/4A 4 60 x 60 15 1,8 7 3,5 - 3,100
F3015/4R 4 60 x 30 15 1,8 7 3,5 - 1,150
F3015/2R 2 57 x 30 15 1,8 7 3,5 2 1,106
F3015/2L 2 60 x 27 15 1,8 7 3,5 2 1,029
F6521/2A 2 65 x 62 21 2,5 7 3,5 2 3,450
F6521/4A 4 65 x 65 21 1,8 7 3,5 - 3,250
F3221/4R 4 65 x 32,5 21 1,8 7 3,5 - 1,450
F3221/2R 2 62 x 32,5 21 1,8 7 3,5 2 1,425
F3221/2L 2 65 x 29,5 21 1,8 7 3,5 2 1,383
F6118/2A 2 61 x 58 18 2,5 7 3,5 2 3,145
F6118/4A 4 61 x 61 18 1,8 7 3,5 - 3,200
F3018/4R 4 61 x 30,5 18 1,8 7 3,5 - 1,510
F3018/2R 2 58 x 30,5 18 1,8 7 3,5 2 1,433
F3018/2L 2 61 x 27,5 18 1,8 7 3,5 2 1,396
F8025/2A 2 80 x 72,5 25 2,5 4 6,25 2,5 6,200
F8025/4A 4 80 x 80 25 1,8 4 6,25 - 6,500
F4025/4R 4 80 x 40 25 1,8 4 6,25 - 3,200
F4025/2R 2 72,5 x 40 25 1,8 7 6,25 2,5 3,089
F4025/2L 2 80 x 32,5 30 1,8 4 6,25 2,5 2,986
F8030/2A 2 80 x 72,5 30 2,5 4 6,25 2,5 7,600
F8030/4A 4 80 x 80 30 1,8 4 6,25 - 7,300
F4030/4R 4 80 x 40 30 1,8 4 6,25 - 3,450
F4030/2R 2 72,5 x 40 30 1,8 4 6,25 2,5 3,309
F4030/2L 2 80 x 32,5 25 1,8 4 6,25 2,5 3,305
F6126/4A 4 61 x 61 26 2,5 7 3,5 - 4,929
F3026/4R 4 61 x 30,5 26 2,5 7 3,5 - 2,235
F6126/2A 2 61 x 58 26 2,5 7 3,5 2 4,783
F3026/2R 2 58 x 30,5 26 2,5 7 3,5 2 2,143
F3026/2L 2 61 x 27,5 26 2,5 4 3,5 2 2,182
F6121/4A 4 61 x 61 21 2,5 7 3,5 - 4,503
F3021/4R 4 61 x 30,5 21 2,5 7 3,5 - 2,046
F6121/2A 2 61 x 58 21 2,5 7 3,5 2 3,145
As fôrmas são dimensionadas para trabalhar com escoramentos apropriados com apoio interno para evitar deformações e vazamentos. As dimensões e
características das fôrmas poderão sofrer alterações sem aviso prévio.
FÔRMAS PLÁSTICAS PARA LAJE NERVURADA
Fabricadas em polipropileno pelo processo de injeção. Proteção contra os raios UV. Cor branca.
F6015/4A
F6118/4A
F6521/4A
F8030/4A
F8025/4A
F6121/4A
F6126/4A
F8020/4A
F6015/2A
F6118/2A
F6521/2A
F8030/2A
F8025/2A
F6121/2A
F6126/2A
F8020/2A
F3015/4R
F3018/4R
F3221/4R
F4030/4R
F4025/4R
F3021/4R
F3026/4R
F4020/4R
60X1561X1861X2161X2665X2180X2580X30
F8020/4A 4 80 x 80 20 2,5 4 6,25 - 6,600
F4020/4R 4 80 x 40 20 2,5 4 6,25 - 3,124
F8020/2A 2 80 x 72,5 20 2,5 4 6,25 2,5 6,204
F4020/2R 2 72,5 x 40 20 2,5 4 6,25 2,5 2,831
F4020/2L 2 80 x 32,5 25 2,5 4 6,25 2,5 2,959
80X20

66. 66
Distanciadores
Distanciador circular universal
Distanciador
Distanciador tipo garra
Distanciador dedal Cone de encosto e vedação.
Tubo em polietileno
Distanciador multiapoio
Distanciador de fôrma
Código
Código
Aço
Aço
Cobrimento
Cobrimento
DG/10
DG/15
DG/20
DG/25
DG/30
DPF/8
4,2 á 16 mm
4,2 á 16 mm
4,2 á 16 mm
4,2 á 16 mm
4,2 á 16 mm
4 á 8 mm
10 mm
9 mm
15 mm
20 mm
25 mm
30 mm
Código
Código
Aço
Aço
Cobrimento
Medidas
DC/15
DC/20
DC/25
DC/30
DC/40
DPC/100 Ø 97mm
4,2 á 12,5 mm
4,2 á 12,5 mm
4,2 á 12,5 mm
4,2 á 12,5 mm
4,2 á 12,5 mm
3 á 6,4 mm
15 mm
20 mm
25 mm
30 mm
40 mm
Protetor de vergalhão
DPV/25
Código Aço
DPA/6
DPA/12
DPV/25
até 12,5 mm
até 25 mm
até 25 mm
Código
DCT/15
DCT/20
DCT/25
15 mm
20 mm
25 mm
Cobrimento
Distanciador tipo pino
D6/15 15 mm até 6 mm
D6/20 20 mm até 6 mm
D10/10 10 mm até 10 mm
D10/1520 15 e 20 mm até 10 mm
D12/1520 15 e 20 mm até 12 mm
D12/1525 15 e 25 mm até 12 mm
D12/1530 15 e 30 mm até 12 mm
D12/2025 20 e 25 mm até 12 mm
D12/2530 25 e 30 mm até 12 mm
D25/2025 20 e 25 mm até 25 mm
D25/2030 20 e 30 mm até 25 mm
D25/2530 25 e 30 mm até 25 mm
Código AçoCobrimento
Código
DF/100
DF/120
DF/140
100 mm
120 mm
140 mm
Cobrimento
S/5030
DCONE/34
T252/T3*PR
3 x 5 cm
Ø ¾”
Código
Código
Código
Medidas
Medidas
SEPARADOR DE FORMA
Protetor de olhal para içamento
Código Espessura da Laje
DPO/9
DPO/10
9 cm
10 cm
Barra com 3mAltura = 35 mm

67. 67
UsoGeral
Régua de pedreiro em
alumínio. Com tampa
nas extremidades
Superbalde preto para concreto.
Com alça reforçada. Balde
Caixa para massa - 20 litros Caixa para massa - 30 litros
DSP1 - Estriada
DSP7 - Estriada
DSP8/E - Com
espuma
CXM
BC1
CXM1
BCM
DSP7/E - Com
espuma
RPE/2
RPE/3
DSP8 - Estriada
DSP2 - Estriada DSP2/E - Com
espuma de 2cm
14 x 27 cm
14 x 27 cm
17 x 31 cm
66 x 40 x 14 cm
12 litros
65 x 47,2 x 16,1 cm
12 litros
14 x 27 cm
200 x 4,8 x 2,4 cm
300 x 4,8 x 2,4 cm
17 x 30 cm
17 x 30 cm 17 x 30 cm
Código
Código
Código
Código
Código
Código
Código
Código
Código
Código
Código CódigoMedidas
Medidas
Medidas
Medidas
Capacidade
Capacidade
Capacidade
Medidas
Medidas
Medidas
Medidas Medidas
DESEMPENADEIRAS E RÉGUA DE PEDREIRO
Fabricadas em polipropileno pelo processo de injeção. Proteção contra os raios UV. Cor branca.

68. 68

69. 69
Toalheiros,PressurizadoreDesembaçadordeEspelhos
TOALHEIROS AQUECIDOS ELÉTRICOS
O calor é produzido através de uma resistência elétrica
TOALHEIROS AQUECIDOS HIDROELÉTRICOS
O calor é produzido através de uma resistência elétrica e irradiado através da água no interior do toalheiro. PRESSURIZADOR
Comprimento X Largura X Altura
Fixação na parede com potência
de 45W
Fixação na parede com potência
de 300W
Fixação na parede com potência
de 600W
Pressurizador com fluxostato
máximo 15 mca
Portátil de piso com potência de
80W
Fixação na parede com potência
de 80W
Ref. TOS6/1 - 110V
Ref. TOS6/2 - 220V
Ref. TOR8/1 - 110V
Ref. TOR8/2 - 220V
Ref. TOR16/1 - 110V
Ref. TOR16/2 - 220V
Ref. TOP8/1 - 110V
Ref. TOP8/2 - 220V
Ref. TOH8/1 - 110V
Ref. TOH8/2 - 220V
43,5 x 7,5 x 65,5 cm
53 x 4,5 x 85,5 cm
63 x 3,5 x 165 cm
63,5 x 8,5 x 87,5 cm 54,5 x 7,5 x 85,5 cm2,8 kg
7,8 kg
16,6 kg
5,2 kg 5,2 kg
Código
Código
Código
Código CódigoCapacidade
Capacidade
Capacidade
Capacidade CapacidadePeso
Peso
Peso
Peso Peso
Desembaçador de espelho 110V ou 220V
DESEMBAÇADOR DE ESPELHOS
DES12/V1
DES12/V2
DES25/V1
DES25/V2
DES50/V1
DES50/V2
DES10/V1
DES10/V2
27,4 x 25,2 cm
27,4 x 25,2 cm
57,4 x 27,4 cm
57,4 x 27,4 cm
51,9 x 52,4 cm
51,9 x 52,4 cm
100,4 x 52,4 cm
100,4 x 52,4 cm
110 Volts
220 Volts
110 Volts
220 Volts
110 Volts
220 Volts
110 Volts
220 Volts
12,5 W
12,5 W
25 W
25 W
50 W
50 W
100 W
100 W
Código Medidas Tensão Potência
PRZ/15F1
PRZ/15F2
110V
220V
Código Voltagem

70. 70
PisoRadianteElétrico
*Fixação do cabo com espaçamento
múltiplo de 14 cm.
18W/m - 130 W/m² (considerando espaçamento entre cabos
de 14 cm)
CABOS DE AQUECIMENTO
CB/18010
CB/18016
CB/18020
CB/18026
CB/18033
CB/18038
CB/18043
CB/18052
CB/18063
CB/18075
CB/18094
CB/18106
CB/18135
CB/18163
8,5 m
14,5 m
18,5m
24,0 m
28,4 m
34,4 m
37,9 m
46,1 m
57,5 m
68,9 m
83,2 m
100,4 m
122,7 m
149,6 m
160 W
260 W
320 W
420 W
520 W
600 W
680 W
830 W
1000 W
1200 W
1500 W
1700 W
2200 W
2600 W
1,2 m²
2,0 m²
2,6 m²
3,4 m²
4,0 m²
4,8 m²
5,3 m²
6,5 m²
8,1 m²
9,6 m²
11,6 m²
14,1 m²
17,2 m²
20,9 m²
Código Medidas Comprimento Área*
CINTA METÁLICA
Para fixação dos cabos no piso
10 mFIXMET
Fixação do cabo com espaçamento múlti-
plo de 3,5 cm.
Código Medidas
MANTAS DE AQUECIMENTO
50cm
100W/m²
MN/10010
MN/10022
MN/10047
MN/10056
MN/10082
MN/10118
MN/10179
105 W
220 W
460 W
560 W
820 W
1200 W
1800 W
1,1 m²
2,2 m²
4,7 m²
5,6 m²
8,2 m²
11,8 m²
17,9 m²
Código Potência Área Aquecida
160W/m²
MN/16005
MN/16008
MN/16013
MN/16016
MN/16021
MN/16026
MN/16030
MN/16034
MN/16042
MN/16051
MN/16110
70 W
130 W
210 W
260 W
340 W
410 W
500 W
560 W
670 W
810 W
1800 W
0,5 m²
0,8 m²
1,3 m²
1,6 m²
2,1 m²
2,6 m²
3,0 m²
3,4 m²
4,2 m²
5,1 m²
11,0 m²
Código Potência Área Aquecida
PISO RADIANTE
Termostato programável com sensor de piso Termostato programável com sensor de piso
Termostato digital programável com sensor
de piso, design moderno, controle avançado
de sistemas de aquecimento e visor adaptado
para ser visível em diversas condições de
luminosidade.
Termostato digital programável com sensor
de piso, design moderno, controle avançado
de sistemas de aquecimento e visor adaptado
para ser visível em diversas condições de
luminosidade.
Termostato prático com regulagem
manual de temperatura e com seletor de
ligado / desligado.
Termostato econômico, design e
operacional simples com ajuste manual
de temperatura.
TEAM/DIG TEAM/PRG
Código Código
Termostato econômico Termostato mecânico
TEAM/ECO TEAM/MEC
Código Código

71. 71
PisoRadianteHidráulico
16 mm
Adaptador para tubo pex
ADP/1618
Código Medidas16 x 160 mm
20 x 250 mm
Curva de alumínio
TAR/116
Código Medidas
Placa de isolamento térmico
PPH/6080 80 x 60 x 4,8 cm
30 Kg/m³
Código Medidas
COMPONENTES DO SISTEMA
Tubo pex
C/1618M 16 x 12,4 x 200
Código Medidas
Cabeça eletrotérmica
* O item CAEL/MCA vem com um micro-
contato auxiliar de 0,8 A (230V)
CAEL/MCA
CAEL/MAN
230V / 3W
230V / 3W
Código Medidas
Caixa completa para circuitos com bomba
UPS 25-60
KRT435P
KRT635P
KRT835P
KRT1035P
4 circuitos
6 circuitos
8 circuitos
10 circuitos
Código Medidas

72. 72
Acessibilidade
Testada e aprovada.
Suporta até 150 Kg
Estruturada reforçada
internamente.
As barras de apoio atendem à norma NBR 9050:2004
da Associação Brasileira de Normas Técnicas (ABNT) no
quesito peso suportado.
As barras de apoio atendem à norma NBR 9050:2004
da Associação Brasileira de Normas Técnicas (ABNT) no
quesito peso suportado.
Indicadas para ambientes internos.
Indicadas para ambientes internos e externos.
Não enferrujam.
BARRAS DE APOIO EM PVC
BARRAS DE APOIO EM AÇO INOX 304
Barras de apoio em pvc Ø 36 mm
Barras de apoio em aço inox 304
Ø 1 1/4” (31,75mm)
Barra de apoio fixa
Em aço inox 304 - ø 1¼”
Barra de apoio articulada
Em aço inox 304 - ø 1¼”
Barra de apoio articulada
com trava na posição horizontal
Em aço inox 304 - ø 1¼”
Barra de apoio curva,
sem saboneteira
Em aço inox 304 - ø 1¼”
Barra de apoio curva,
com saboneteira
Em aço inox 304 - ø 1¼”
BP36/3
BR36/4
BP36/5
BP36/6
BA14/1F
BA14/1A
BA14/2A
BAC145
BAC145S
BA114/3
BA114/4
BA115/5
BA114/6
BA114/8
BA114/9
30 cm
40 cm
50 cm
60 cm
80 x 7,8 x 76,4 cm
76 x 10 x 24 cm
76 x 10 x 24 cm
57 cm
57 cm
30 cm
40 cm
50 cm
60 cm
80 cm
90 cm
Código
Código
Código
Código
Código
Código
Comprimento
Medida
Medida
Medida
Comprimento
Comprimento
Código Comprimento
Barras de apoio em aço inox 304
Ø 25mm
BA78/3
BA78/4
BA78/5
BA78/6
BA78/8
BA78/9
30 cm
40 cm
50 cm
60 cm
80 cm
90 cm
Código Comprimento

73. 73

74. 74
CUBAS DE APOIO
85mm
345mm
70mm
160mm
110mm
460mm
331mm
250mm
Cuba de Apoio Veneza - Cerâmica
JCUBAV
JCUBAVP
branca
preta
Código Cor
345mm
70mm
250mm
160mm
110mm
85mm
Cuba de Apoio Ravena - Cerâmica
JCUBAR
JCUBARP
branca
preta
Código Cor
340mm
140mm
240mm
Ø270mm
340mm
340mm
140mm
240mm
Ø270mm
340mm
Cuba de Apoio Turim - Cerâmica
JCUBAT branca
Código Cor
450mm
100mm
172,5mm
225mm
340mm
Cuba de Apoio Messina - Cerâmica
JCUBAM branca
Código Cor
105mm
450mm
335mm
392mm
112mm
Cuba de Apoio Arezzo - Cerâmica
JCUBAA branca
Código Cor
Ø400mm
Ø190mm
120mm
Cuba de Apoio Bolonha - Cerâmica
JCUBAB branca
Código Cor
Ø280mm
Ø140mm
95mm
Cuba de Apoio Udine - Cerâmica
JCUBAU branca
Código Cor
135mm
195mm
320mm
320mm
Ø295mm
370mm
Cuba de Apoio Livorno - Cerâmica
JCUBALI branca
Código Cor
400mm
151mm
270mm
Cuba de Apoio Napoli - Cerâmica
JCUBAN
JCUBANP
branca
preta
Código Cor
400mm
280mm
135mm
Cuba de Apoio Gênova - Cerâmica
JCUBAG
JCUBAGP
Código
branca
preta
Cor
Obs.: A cuba vem com 1 furo central para
torneira e mais 2 marcações para serem
furadas e instalar um misturador.

75. 75
METAIS SANITÁRIOS - LINHA ÁQUILA
Torneira Linha Áquila Alta - Mesa
1188LA
1198LA
com arejador articulável
sem arejador articulável
Código Descrição
151mm
369mm
286mm*
Torneira Bica Móvel para Lavatório - Mesa
1195LA
Código
Torneira Bica Móvel - Mesa
1156MLA
Código
Torneira Bica Móvel - Parede
1156LA
Código
Torneira para Tanque ou Jardim - Parede
1153LA
Código
Torneira para Máquina de Lavar - Parede
1134LA
Código
Torneira Linha Áquila - Mesa
1187LA
1197LA
com arejador articulável
sem arejador articulável
Código Descrição
113mm
224mm
140mm*
Torneira Linha Áquila Média - Mesa
1186LA
1196LA
com arejador articulável
sem arejador articulável
Código Descrição
210mm*
325mm
165mm
Torneira para Pia ou Cozinha - Parede
1158ALA
Código
Acabamento Áquila
CLA
CLAG
½" e ¾"
1", 1 ¼", 1 ½"
Código Para Registros
Ducha Higiênica Cromada
JDHCLA
Código
286mm*
369mm
151mm
Torneira Linha Áquila Alta 90º - Mesa
1189LA
1199LA
com arejador articulável
sem arejador articulável
Código Descrição
Detalhe do
Arejador
Articulável
Torneira Linha Áquila - Parede
1159LA
1178LA
com arejador articulável
sem arejador articulável
Código Descrição
80mm
190mm
Misturador para Pia - Mesa
1256LA
Código
Com arejador articulável.
Com arejador articulável.
Misturador para Pia - Parede
1258LA
Código

76. 76
Pressão de utilização: de 10 a 40 mca.
Torneira de Parede com Fechamento
Automático (Alta Pressão)
1170IAP
Código
Pressão de utilização: de 10 a 40 mca.
Torneira para Lavatório com Fechamento
Automático (Alta Pressão)
1170IA
Código
Pressão de utilização: de 2 a 40 mca.
Registro para Mictório com Fechamento
Automático (Alta / Baixa Pressão)
2570IA
Código
Regulador de Vazão
FRV8
FRV14
8 l/min. para torn. ½"
14 l/min. para chuv. ½"
Código Descrição
Pressão de utilização: 2 à 40 mca
Torneira para Lavatório Ecotok com Arejador
Antivandalismo - Mesa
1191TD elétrica 110/220V
Código Descrição
• Tecnologia e sofisticação
• Economia de água
• Baixo consumo de energia
• Funcionamento por toque ou fechamento
automático:
1º toque abre
2º toque fecha
• Fácil regulagem do tempo de fechamento
em 4, 8, 30 ou 60 segundos
TORNEIRAS ECOTOK
METAIS SANITÁRIOS - LINHA ECO
Pressão de utilização: 2 à 40 mca
1190TD elétrica 110/220V
Código Descrição
Torneira para Lavatório Ecotok - Mesa
Pressão de utilização: 2 à 40 mca
Torneira Fênix Ecotok Alta - Mesa
1198TFD elétrica 110/220V
Código Descrição
151mm
369mm
286mm*
Torneira para Lavatório em ABS com Fechamento
Automático (Alta / Baixa Pressão)
Sistema Ecotok
MECANISMO
DE FÁCIL
REGULAGEM
Pressão de utilização: de 1,5 a 40 mca.
Material: ABS Cromado.
1170ABS
JTOK
Código
Código
• Exclusividade Japi.
• Funciona em alta ou baixa
pressão.
• Excelente custo-benefício.
• Tempo de fechamento de 4 a
10 segundos*.
*O tempo de fechamento pode variar de acordo com a
pressão de água.
A tecnologia do acionamento por toque
com a comodidade
de regular a vasão da torneira.
• Fechamento automático
regulável em 4, 8, 30 ou 60
segundos, caso o segundo toque
não aconteça.
• Compatível com todos os
modelos de torneiras em metal
de mesa*
• Bivolt: 110 / 220V
*Não recomendado para pias metálicas.
Registro para Mictório em ABS com Fechamento
Automático (Alta / Baixa Pressão)
Pressão de utilização: de 1,5 a 40 mca.
Material: ABS Cromado.
2570ABS
Código
• Exclusividade Japi.
• Funciona em alta ou baixa
pressão.
• Excelente custo-benefício.
• Tempo de fechamento de 4 a
10 segundos*.
*O tempo de fechamento pode variar de acordo com a
pressão de água.

77. 77
C40
Q18
Q37
ACABAMENTOS
C50
Q61
Q64
CSI
METAIS SANITÁRIOS - LINHA PLATINA
Torneira Bica Móvel para Lavatório
1195Q37
Código
Misturador Lavatório
1877Q37
Código
Misturador para Pia - Mesa
1256AQ37
Código
Com arejador articulável.Com arejador articulável.
Misturador para Pia - Parede
1258AQ37
Código
Torneira Bica Móvel Tubo "U" de Parede
1256UQ37
Código
JDHDQ37
JDHQ37
Código
com derivador
sem derivador
Descrição
Ducha Higiênica Cromada
Torneira Bica Móvel - Parede
1156Q37
Código
Torneira Bica Móvel - Mesa
1156MQ37
Código
CLA
C35
C23
1199Q37
Código
Torneira para Lavatório
1194Q37
Código
Torneira para Lavatório

78. 78
Pressão de utilização: de 2 à 40 mca.
Monocomando para Cozinha Bica Alta Móvel
MNCA
Código
Pressão de utilização: de 2 à 40 mca.
Mecanismo duplo estágio.
Monocomando para Cozinha Bica Móvel
MNC2
Código
Monocomando Áquila para Lavatório
2886LA
Código
Pressão de utilização: de 2 à 40 mca.
Monocomando para Lavatório Bica Alta Móvel
MNLA
Código
Pressão de utilização: de 2 à 40 mca.
Mecanismo duplo estágio.
MNL2
Monocomando para Lavatório
Código
Pressão de utilização: de 10 à 40 mca.
RMN19
Registro Monocomando para Chuveiro - ¾"
Código
1158AQ37
Código
com arejador
Descrição
Possui canopla ajustável
Torneira Longa para Pia - Comprimento 18cm
1153Q37
Código
com bico para mangueira
Descrição
Possui canopla ajustável
Torneira para Tanque
Registro de Gaveta
JVG3712
JVG3719
½"
¾"
Código Medidas
Registro de Pressão
JRP3712
JRP3734
½"
¾"
Código Medidas
Pressão de utilização: de 2 à 40 mca.
Prolongador já instalado na peça que
pode ser removido.
Monocomando para Cubas de Apoio ou Embutir
MCALA
Código
Monocomando para Cozinha Bica Móvel
Acionamento Duplo Estágio.
Pressão de utilização: de 2 à 40 mca.
MNCLA
Código

79. 79
Torneira para Lavatório
1194P37
Código
Torneira para Tanque ou Máquina de Lavar
1134P37
Código
Torneira para Lavatório
1193Q35
Código
1156MP37
Código
Torneira Bica Móvel - Mesa
1158P37
Código
Torneira para Tanque ou Jardim
1156MQ35
Código
Torneira Bica Móvel - Mesa
1156P37
Código
Torneira Bica Móvel - Parede
1156Q35
Código
Torneira Bica Móvel - Parede
TORNEIRAS EM ABS LINHA ACQUA
Torneira Bica Móvel para Lavatório
1195P37
Código
Torneira para Pia ou Cozinha
1153P37
Código
Torneira Bica Móvel para Lavatório
1195Q35
Código
METAIS SANITÁRIOS
LINHA Q35

80. 80
TORNEIRAS EM ABS LINHA ACQUA
Torneira para Lavatório
1194IHP
Código
1156MIHP
Código
Torneira Bica Móvel - Mesa
1156IHP
Código
Torneira Bica Móvel - Parede
1134IHP
1153IHP
Código
Código
Torneira para Tanque e Máquina
Torneira para Tanque Parede ABS Cromado
Torneira Bica Móvel para Lavatório
1195IHP
Código
DHPC
1158IHP
Código
Código
Ducha Higiênica
Torneira para Pia ou Cozinha Parede ABS Cromado
Mecanismo
em Latão

81. 81
TORNEIRAS EM ABS LINHA ACQUA
Torneira para Lavatório
1194IHK
Código
1156MIHK
Código
Torneira Bica Móvel - Mesa
1156IHK
Código
Torneira Bica Móvel - Parede
1134IHK
1158IHK
1153IHK
Código
Código
Código
Torneira para Tanque e Máquina
Torneira para Pia ou Cozinha Parede ABS
Torneira para Tanque Parede ABS
Torneira Bica Móvel para Lavatório
1195IHK
Código
Mecanismo
em Latão

82. 82
Torneira para Lavatório
1194IHB
Código
1156MIHB
Código
Torneira Bica Móvel - Mesa
1156IHB
Código
Torneira Bica Móvel - Parede
DHP
1158IHB
1134IHB
1153IHB
Código
Código
Código
Código
Ducha Higiênica
Torneira para Pia ou Cozinha Parede ABS
Ducha Higiênica
Torneira para Tanque Parede ABS
TORNEIRAS EM ABS LINHA ACQUA
Torneira Bica Móvel para Lavatório
1195IHB
Código
Mecanismo
em Latão

83. 83
Torneira para Lavatório
1194P40
Código
Torneira para Lavatório
1194P50
Código
1156MP40
Código
Torneira Bica Móvel - Mesa
1156MP50
Código
Torneira Bica Móvel - Mesa
1156P40
Código
Torneira Bica Móvel - Parede
1156P50
Código
Torneira Bica Móvel - Parede
Torneira Bica Móvel para Lavatório
1195P40
Código
Torneira Bica Móvel para Lavatório
1195P50
Código
TORNEIRAS EM ABS LINHA ACQUA
Mecanismo
em Latão

84. 84
Torneira para Tanque ou Máquina de Lavar
1134P40
Código
Torneira para Tanque ou Jardim
1153P40
Código
1153P50
Código
Torneira para Tanque ou Jardim
1158P50
Código
Torneira para Pia ou Cozinha
Torneira para Pia ou Cozinha
1158P40
Código
Torneira para Tanque ou Máquina de Lavar
1134P50
Código
TORNEIRAS EM ABS LINHA ACQUA
Torneira Bica Móvel para Lavatório
1195BR
Código
Torneira para Lavatório
JTL1BR1
Código
Torneira Bica Móvel - Parede
1156BR
Código
Torneira Bica Móvel - Mesa
1156MBR
Código
TORNEIRAS PLÁSTICAS
Mecanismo
em Latão

85. 85
• Ajustável para uso em
cozinha ou lavatório.
• Permite corrigir ponto de
esgoto desalinhado.
• Inclusos adaptadores
para os tubos de entrada
e saída.
Anel de Vedação em Cera para Vaso Sanitário
Kit Anel de Vedação com Guiador + Parafuso
Anel de Vedação com Guiador para Vaso Sanitário
AVS
JAVGP
AVG
JSIFAU
Código
Código
Código
Código
Parafuso para Vaso Sanitário (Latão Maciço)
PF8
PF10
PF12
PF12L
Código
6,5cm
7,5cm
9cm
12cm
Medidas
8
10
12
12
Bucha
50pçs
50pçs
20pçs
20pçs
Emb.
Sifão Metálico Sifão Articulado Universal
JSIF1AS
JSIF2AS
JSIF3AS
1" x 1 ½"
1 ¼" x 1 ½"
1 ½" x 1 ½"
lavatório e pia
tanque
válvula americana
Código Medidas Utilização
Flexível para Pex com Canopla (Latão)
JFLEPEX 40cm
Código Medidas
TE Derivador para Ducha Higiênica - ½"
JDER
Código

86. 86
Engate Flexível em Aço Inox Trançado (I)
EAI030
EAI040
EAI050
EAI060
30cm
40cm
50cm
60cm
Código Compr.
Canopla inclusa.
Registro de Esfera com Engate Flexível em Aço Inox Trançado (I)
REAI40L 40cm
Código Compr.
Canopla inclusa.
abre
fecha
33mm
REAI40
REAI50
40cm
50cm
Código Compr.
Canopla inclusa.
abre
fecha
19mm
Engates em Aço Inox
Mangueira interna
EPDM esp. 2,3mm.
14mm
9,4mm
Anel cônico que proporciona
melhor vedação.
Marca JAPI e norma
NBR 14878 gravados.
Malha externa em aço
inoxidável com 8 fios.
• Suporta pressão de até 100 PSI ou 70m.c.a.
• Temperatura máxima: 95O
C.

87. 87
ENY30P
ENY40P
ENY50P
ENY60P
30cm
40cm
50cm
60cm
Código Compr.
Canopla inclusa.
Engate Flexível em Nylon Trançado com Porca Plástica
Registro de Esfera com Engate Flexível em Nylon Trançado com Porca Plástica
RENY40P
BER100
40cm
100m
Código
Código
Compr.
Compr.
Canopla inclusa.
abre
fecha
19mm
Engates em Nylon com Porca Plástica
Engate Rápido
Anel cônico que proporciona
melhor vedação.
Marca JAPI e norma
NBR 14878 gravados.
• Suporta pressão de até 100 PSI ou 70m.c.a.
• Temperatura máxima: 50O
C.
Cj. 25 peças Cj. 25 peças
Porca plástica que dispensa o
uso de ferramentas e facilita a
instalação.
Engate Montado
AER
CJCF12 CJCM12
Código
Código Código
Bobina
Conector Fêmea 1/2" Conector Macho 1/2"
Alicate para Corte de Engate Rápido
• Suporta pressão de até 100 PSI ou 70m.c.a.
• Temperatura máxima: 95O
C.

88. 88
Base Soldável 1/2 volta com acabamento Q40P
Base Soldável 1/2 volta com acabamento Q50P
Base Soldável 1/2 volta com acabamento Q35
Base Soldável 1/2 volta com acabamento Q23
Base Mais - para Chuveiro ½ Volta - Soldável
BM ¾ com redução para ½" soldável.
MedidaCódigo
BM40P ¾ com redução para ½" soldável.
MedidaCódigo
BM50P ¾ com redução para ½" soldável.
MedidaCódigo
BM23 ¾ com redução para ½" soldável.
MedidaCódigo
BM35 ¾ com redução para ½" soldável.
MedidaCódigo
• Aplicações: registro para água fria e chuveiro elétrico
• Pastilhas cerâmicas ½ volta com diâmetro de ¾”: proporciona ve-
dação perfeita e melhor desempenho no banho
• Mecanismo em poliacetal e corpo em pvc com redução para ½”
• Eixo metálico: maior resistência ao esforço no acionamento
• Quatro anéis de vedação: maior segurança e estanqueidade
• Filtro para resíduos: garante maior durabilidade das pastilhas
cerâmicas
• Funcionamento perfeito em baixa e alta pressão: de 2 a 75 mca.
Acabamento Plástico Acabamento Metálico
Acabamento Plástico Acabamento Metálico

89. 89
Pressão: 100 MCA
Temperatura Máxima: 60˚C
Registro de Esfera em Latão Passagem Plena
VE112
VE119
VE125
VE132
VE138
VE150
VE162
VE175
VE1100
½"
¾"
1"
1 ¼"
1 ½"
2"
2 ½"
3"
4"
Código Medidas
Pressão Máxima: 100 MCA
Temperatura Máxima: 60˚C
Registro de Esfera Plástico - Roscável
VEPR112
VEPR119
VEPR125
VEPR132
VEPR138
VEPR150
½"
¾"
1"
1 ¼"
1 ½"
2"
Código Medidas
Pressão Máxima: 100 MCA
Temperatura Máxima: 60˚C
Pressão Máxima: 60 MCA
Temperatura de funcionamento: - 20˚ a 60˚C
Registro de Esfera Plástico - Soldável
VEPS120
VEPS125
VEPS132
VEPS140
VEPS150
VEPS160
20mm
25mm
32mm
40mm
50mm
60mm
Código Medidas
Válvula de Retenção Vertical (Poço)
VP012
VP019
VP025
VP032
VP038
VP050
½"
¾"
1"
1 ¼"
1 ½"
2"
Código Medidas
Válvula de Retenção Horizontal e Vertical (Poço)
Plástica com Filtro
VPP19
VPP25
VPP32
VPP38
VPP50
¾"
1"
1 ¼"
1 ½"
2"
Código Medidas
Válvula de Retenção Horizontal e Vertical
VR012
VR019
VR025
VR032
VR038
VR050
½"
¾"
1"
1 ¼"
1 ½"
2"
Código Medidas
Pressão: 100 MCA
Temperatura Máxima: 60˚C
Registro de Esfera em Latão Passagem Reduzida
VE006
VE012
VE019
VE025
VE032
VE038
VE050
¼"
½"
¾"
1"
1 ¼"
1 ½"
2"
Código Medidas
Registro de Gaveta Bruto
VG012
VG019
VG025
VG038
VG050
½"
¾"
1"
1 ½"
2"
Código Medidas
Base para Registro de Gaveta
JBVG12
JBVG19
JBVG25
JBVG32
JBVG38
½"
¾"
1"
1 ¼"
1 ½"
Código Medidas
Base para Registro de Pressão 1416
CRP12
CRP34
½"
¾"
Código Medidas
Fita Isolante
FI195
FI1910
FI1920
19mm x 5m
19mm x 10m
19mm x 20m
Código Medidas

90. 90
Torneira de Esfera Metálica com Porta-Cadeado
TJEC12
JTJEC19
½"
½" com bucha ¾"
Código Medidas
Torneira de Esfera Metálica - ParedeTorneira de Esfera em LATÃO para Jardim
TJE12S
JTJE119
TJER19
TJEL12 ½"
½" com bucha ¾"
¾"
½" com bucha ¾"
CódigoCódigo MedidasMedidas
Torneira de Esfera Metálica com Duas Saídas
JTMLE ½" com bucha ¾"
Código Medidas
Registro de Esfera Metálico Saída ¾"
VEML12 ½" com bucha ¾"
Código Medidas
Válvula para Pia
JVP 1"
Código Medidas
Válvula para Tanque
JVTQ 1 ¼"
Código Medidas
Pode ser utilizada em cubas de apoio.
Válvula Americana em Aço Inox
JVAMCZ
JVAM4CZ
JVAMCR
JVAM4CR
Código
cinza
cinza
cromado
cromado
Pino
3 ½"
4 ½"
3 ½"
4 ½"
Medida
Corpo e pino plástico com revestimento externo e cesto em inox.
Cesto para Válvula Americana
FCVAM
FCVAM1
abs
aço inox
Código Material
Válvula para Lavatório 1"
JVAL1
JVAL2
sem ladrão
com ladrão
Código Descrição
Cesto em ABS Cromado
Válvula Americana
JVAM 3 ½" x 1 ½"
Código Medida
Válvula Prátika em ABS Cromado
VPKP 1 ¼"
Código Medida
Comprimento da rosca: 83mm.
Válvula Prátika Metálica Cromada
VPK 1 ¼"
Código Medida
Comprimento da rosca: 72mm.
Válvula Prátika em ABS Branco
VPKB 1 ¼"
Código Medida
Comprimento da rosca: 83mm.
Válvula para Lavatório 1" Universal
Válvula para Lavatório 1" Universal
JVLU
VLU
1"
1"
Código
Código
Medida
Medida
Esta válvula é denominada universal pois
se adapta a cubas de embutir e lavatórios
com e sem ladrão. Outro diferencial é o
tampão em borracha com acabamento
externo em aço inox.
Esta válvula é denominada universal pois
se adapta a cubas de embutir e lavatórios
com e sem ladrão. Outro diferencial é o
tampão em borracha com acabamento
externo em aço inox.

91. 91
Porta Sabonete-Líquido
HPSLR1
Código
260mm
135mm
Capacidade: 1.500ml.
Consumo por acionamento: 1,2ml.
Acompanha chave para abertura.
Acompanha chave para abertura.
Porta-Papel Cai-Cai
HPPC1
Código
260mm
135mm
Utiliza rolos de 300 ou 500 metros.
Acompanha chave para abertura.
Porta Papel-Higiênico
HPPH1
Código
285mm
275mm
Acompanha chave para abertura.
275mm
255mm
Porta Papel-Toalha
HPPT1
Código
ACESSÓRIOS PARA BANHEIRO
Kit de Acessórios para Banheiro Acqua Q18
JKAC18
Código
Material: Alumínio / ABS
Cromado / Poliestireno Cristal
Kit de Acessórios para Banheiro Polo
JKP
JKPC
branco
cromado
Código Cor
Material: Polipropileno.
Barra do porta toalha em alumínio
Kit de Acessórios para Banheiro Arezzo
Kit de Acessórios para Banheiro Isis Kit de Acessórios para Banheiro Lótus Quadrado
Kit de Acessórios para Banheiro Lótus Redondo
KBCAZ
KBCIS JKLQ
JKLR
Código
Código Código
Código
Kit de Acessórios para Banheiro Áquila
KBCLA
Código
Material: Liga de Zinco,
Latão e Aço Inox.
Kit de Acessórios para Banheiro Suprema Slim
KBC61
Código
Material: Liga de Zinco,
Latão e Aço Inox.
Kit de Acessórios para Banheiro Silver
JKIS
Código
Material: Aço Inox,
Alumínio e Aço Cromado.
Kit de Acessórios para Banheiro Samba
JKSC
Código
Material: Alumínio
/ ABS Cromado /
Poliestireno Cristal

92. 92
DCTS
DCTS7
DCTS9
turbo seco 4"
turbo seco 7"
turbo seco 9"
Código Medida
DCCA contínuo água 4"
Código Medida
DCA4 corte aço/ferro 4"
Código Medida
DCSS segmentado seco 4"
Código Medida
SCM
SCM724
SCM736
4" - 24 dentes
7" - 24 dentes
7" 36 dentes
Código Medida
NSCD102
NSCD127
102mm
127mm
para caixa 4x2"
para caixa 4x4"
Código DescriçãoMedida
NASCD NPSCD
Código Código
Serra Copo Diamantada
Adaptador para serra copo diamantada SDS Plus
Disco de Corte Diamantado
Discos de Corte Diamantados
Serra Circular para Madeira - Dentes de Widea
Pino Guia para serra copo diamantada
Uso Profissional
Sistema de Fixação
Rápida SDS Plus
Alta concentração de
Diamante

93. 93
Caixa para Massa - 19 Litros
NCXZ 550 x 340 x 140mm
Código Medidas
Caixa Multiuso 230 Litros
Material: Polietileno.
Medidas: largura x altura x comprimento.
JCM230PS 1080 x 300 x 1080mm
Código Medidas
Caixa Multiuso 200 Litros
Material: Polietileno.
Medidas: largura x altura x comprimento.
JCM200P
JCM200PS
625 x 550 x 920mm
625 x 550 x 920mm
com reforço
sem reforço
Código Medidas Descrição
Balde para Concreto - 12 Litros
NBACZ
Código

94. 94
Duto Intermediário
Suporte Metálico
Duto Reto
Duto de Entulho
JDEINTA
NSMDE
106x38øcm
Código
Código
Medida
JDERETA 106x38øcm
Código Medida
Caixa de Gordura
Entrada: DN50 e DN75
Saída: DN100
JCGR 360 x 580mm
Código Medidas
Caixa de Inspeção
Entrada e saída: DN100
JCIR 450 x 230mm
Código Medidas

95. 95
Ferramentas
Torquês cabo longo (I) Torquês armador (I)
Alicate corte diagonal
cromo-vanádio (I)
Embalagem coletiva: 6 peças
P1810
P1811
P1812
10”
11”
12”
Código Medidas
Dupla função: corte e torque.
Embalagem coletiva: 6 peças Embalagem coletiva: 6 peças
TA09
TA10
ALCDCV9”
10”
6”
Código CódigoMedidas Medidas
Alicate corte diagonal
aço carbono (I)
Alicate universal
cromo-vanádio (I)
Alicate universal aço
carbono (I)
Embalagem coletiva: 6 peças Embalagem coletiva: 6 peçasCabo emborrachado: suporta 1000v.
Embalagem coletiva: 6 peças
ALCD P0118P0118CV6” 8”8”
Código CódigoCódigoMedidas MedidasMedidas
Alicate bico longo
aço carbono (I)
Alicate de pressão
para tubos (I)
Alicate descascador
de fios (I)
Embalagem coletiva: 6 peças Descasca fios de 0,75mm a 2,5mm de diamêtro.
Embalagem blister.
Embalagem coletiva: 10 peças
Embalagem coletiva: 5 peças
ALBL ADFPALPR106” 10”
Código CódigoCódigoMedidas Medidas
Rebitador Pop 4 bicos (I)
Nível de alumínio base
imantada (I) Nível de alumínio (I)
* Possui mordente em aço temperado.
Embalagem blister.
Embalagem coletiva: 12 peças
Embalagem coletiva: 10 peças Embalagem coletiva: 10 peças
REB*
REB2
NIVBI NIV2,4 / 4,8mm Pro
2,4 / 4,8mm
30cm 45cm
Código Código CódigoMedidas Medida Medida
Lima triangular canto vivo 04” Lima para motoserra 7/32” Lima para enxada 8”
Embalagem coletiva: 12 peças
NLTC4 5,3 x 5,3 mm
Código Medidas
Embalagem coletiva: 12 peças Embalagem coletiva: 12 peças
NLM723 NLE8 18 x 2,65 mm
Código Código Medidas

96. 96
Ferramentas
Chave de fenda aço
cromo-vanádio (I)
Chave de fenda isolada Chave Phillips isolada Chave teste 100 - 500 V
Trenas
Martelo unha cabo madeira (I)
Desempenadeiras aço com
cabo de madeira
Chave Phillips aço
cromo-vanádio (I)
Colher de pedreiro
canto reto (I)
Arco de serra cromado (I)
Martelo unha cabo fibra
de vidro (I)
Colher de pedreiro
canto redondo (I)
Aplicador de silicone (I)
Embalagem coletiva: 12 peças
Embalagem coletiva: 6 peças
Embalagem coletiva: 12 peças
Embalagem coletiva: 12 peças
Embalagem coletiva: 12 peças
Embalagem coletiva: 6 peças
Embalagem coletiva: 12 peças
Embalagem coletiva: 24 peças
Embalagem coletiva: 12 peças
Embalagem coletiva: 6 peças Embalagem coletiva: 6 peças
Hastes isoladas para voltagens de até 1000V Hastes isoladas para voltagens de até 1000V
Embalagem coletiva: 20 peças
Embalagem coletiva: 12 peças
CF183
CF184
CF3164
CF3166
CFI3100
CFI5125
CFI6150
CPI3100
CPI5125
CPI6150
CTESTE
TR3
TR5
H0502
H0503
NDAD1225
H0503
CP183
CP185
CP3164
CP3166
B1302
B1303
B1304
B1305
B1306
T1113
CP6
CP7
CP8
CP9
CP10
ASI
MFV25
MFV27
CF144
CF146
CF5166
CP144
CP146
CP5166
1 / 8x3”
1 / 8x4”
3 / 16x4”
3 / 16x6”
3 x 100
5 x 125
6 x 150
3 x 100
5 x 125
6 x 150
3m com 2 travas fita 16mm
5m com 2 travas fita 19mm
12 peças
6 peças
6 peças
12 peças
6 peças
6 peças
25mm
27mm
12 x 25,5 cm (dentada)
12 x 25,5 cm (lisa)
1 / 8x3”
1 / 8x5”
3 / 16x4”
3 / 16x6”
6”
7”
8”
9”
10”
8” a 12”
6”
7”
8”
9”
10”
25mm
27mm
1 / 4x4”
1 / 4x6”
5 / 16x6”
1 / 4x4”
1 / 4x6”
5 / 16x6”
Código
Código Código Código
Código
Código
Código
Código
Código
Código
Código
Código
Código
Código Código
Medidas
Medidas Medidas
Medidas
Embalagem
coletiva
Embalagem
coletiva
Medidas
Medidas
Medidas
Medidas
Medidas
Medidas
Medidas
Medidas Medidas

97. 97
Ferramentas
Ferramentas Multifunção
Cola de silicone
Pote com plugues macho
novo padrãoFita veda rosca
Abraçadeira nylon branca (I) Abraçadeira nylon preta (I)
Pote com plugues fêmea
novo padrão
Pote com plugues 3 saídas
novo padrão
Soquete Universal
Alicate Bomba D´Água Ajustável
Chave 3 funções: Martelo,
Chave Inglesa e Chave Grifo Chave para Sextavado Universal
Fita isolante (I) Pote fita isolante
Embalagem coletiva: 5 peças Embalagem coletiva: 5 peças
NCS50
NCS280
PPM PPF
PP3
FI195
FI1910
FI1920
NVR1210
NVR1810
NVR1825
NVR1850
SQU
ALBA
C3F CSU
50g
280g
19mm x 5m
19mm x 10m
19mm x 20m
12mm x 10m
18mm x 10m
18mm x 10m
18mm x 50m
Padrão de 3/8”
Código
Código Código
Código
Código
Código
Código
Código
Código Código
Medidas Medidas
Medidas
Medida Chave
Pacote com 10 peças
Pacote com 50 unidades Pacote com 50 unidades
Vendido somente em embalagem coletiva com
10 unidades
Vendido somente em embalagem coletiva com
10 unidades
Pote com 16 unidades
PFI195
PFI1910
PFI1920
ANT1
ANT2
ANT3
ANP1
ANP2
ANP3
19mm x 5m
19mm x 10m
19mm x 20m
2,5 x 100mm
3,6 x 150mm
4,5 x 200mm
2,5 x 100mm
3,6 x 150mm
4,5 x 200mm
40 un
30 un
20 un
20 un
20 un
20 un
20 un
20 un
20 un
Código
Código Código
Medidas
Medidas Medidas
Quantidade
Quantidade Quantidade

98. 98
AstraPex

99. 99
EsquadriasdeAlumínio
DIVERSAS OPÇÕES DE TAMANHOS, ACABAMENTOS,
VIDROS E MODELOS.
SOLICITE O CATÁLOGO ESPECÍFICO INTEGRAL.
Maxim-ar linhas:
Tecno e Econ
Janelas e Venezianas
Linhas Tecno e Tecno Plus
Portas de Giro e de Correr

100. 100
AstraPex

101. 101
Banheiras,HidromassagenseSpas
HV6/158 HV3/14022 x 45,1 x 158 cm 30 x 37 x 140 cm
BANHEIRAS, HIDROMASSAGENS E SPAS
PAINÉIS DE BANHO
Peneda El Dorado Mirage
Oásis
Niágara
HV4/130 HV5/138 HV7/12231 x 30 x 130 cm 24,2 x 46 x 138 cm 15 x 45 x 122 cm
Código Código Código
Código Código
Medidas Medidas Medidas
Medidas Medidas

102. 102
BaciasTurcas
Em resina poliéster reforçado com fibra de vidro. Sistema hidráulico e de fixação completo.
Com piso antiderrapante.
BACIAS TURCAS
MICTÓRIOS
BCT
BCTA
MTI MTC
BCTA2
BCT2Em poliéster
reforçado com
fibra de vidro
Em ABS
Individual Coletivo
Em ABS
Em poliéster
reforçado com
fibra de vidro
entrada vertical
Ø 40mm e saída
vertical Ø4”.
entrada vertical
Ø 40mm e saída
vertical Ø4”.
29 x 47 x 22 cm 140 x 22 x 44 cm
entrada vertical
Ø 40mm e saída
vertical Ø4”. Com
sifão formado por
3 JOE100.
entrada vertical
Ø 40mm e saída
vertical Ø4” e sifão
em fibra de vidro.
Código
Código
Código Código
Código
CódigoDescrição
Descrição
Descrição Descrição
Descrição
DescriçãoMedidas
Medidas
Medidas Medidas
Medidas
Medidas

103. 103
AstraPex

104. 104
GabinetesdeVidro
GABINETES DE VIDRO
Picasso
Chopin vermelho
Strauss
Dali Apolo
Beethoven
Chopin preto
Ravel
GP/P
GP/PS (sem sifão)
GP/C*VM
GP/CS*VM (sem sifão)
GP/S
GP/SS (sem sifão)
GP/D
GP/DS (sem sifão)
GP/A
GP/AS (sem sifão)
GP/B
GP/BS (sem sifão)
GP/C*PR
GP/CS*PR (sem sifão)
GP/R
GP/RS (sem sifão)
145 x 56 cm
90 x 56 cm
100 x 56 x 87 cm
80 x 49 x 84 cm 81 x 46 cm
72 x 46 x 85 cm
90 x 56 cm
100 x 56 x 83,5 cm
Código
Código
Código
Código Código
Código
Código
CódigoMedidas
Medidas
Medidas
Medidas Medidas
Medidas
Medidas
Medidas

105. 105
GabinetesdeVidro
GABINETES DE VIDRO
Mondrian
William preto
Van Gogh
Orfeu Newton
Verdi
Hércules
William vermelho
GP/M
GP/MS (sem sifão)
GP/W*PR
GP/W*PR (sem sifão)
GP/G
GP/GS (sem sifão)
GP/O
GP/OS (sem sifão)
GP/N
GP/NS (sem sifão)
GP/V
GP/VS (sem sifão)
GP/H
GP/HS (sem sifão)
GP/W*VM
GP/WS*VM (sem sifão)
70 x 56 x 86 cm
71 x 46 cm
100 x 56 x 87 cm
42 x 42 x 87,5 cm 45 x 41 cm
60 x 56 cm
81 x 46 cm
71 x 46 cm
Código
Código
Código
Código Código
Código
Código
CódigoMedidas
Medidas
Medidas
Medidas Medidas
Medidas
Medidas
Medidas

106. 106
GabinetesdeVidro GABINETES DE VIDRO
DESENHOS TÉCNICOS
Franklin
Picasso
Strauss
Kennedy
GP/F
GP/FS (sem sifão)
GP/K
GP/KS (sem sifão)
Código CódigoMedidas Medidas
45 x 38 cm 40 x 40 cm
Medidas em mm
Ravel
Chopin

107. 107
GabinetesdeVidro
Beethoven
Apolo
Mondrian
William
Hércules
Dali
Medidas em mm

108. 108
GabinetesdeVidro
DESENHOS TÉCNICOS
Van Gogh
Verdi
Orfeu
Newton
Franklin
Kennedy
Medidas em mm

109. 109
CubasdeVidro
CUBAS DE VIDRO
14 cm 14,5 cm
14 cm
10 cm
14 cm
Ø 42 cm
Ø 42 cm
Ø 43 cm
Ø 30 cm
Ø 43 cm
14 cm
Ø 43 cm
14 cm
12 cm
16 cm
16 cm
12 cm
43 cm
37 cm
36 cm
36 cm
37 cm
43 cm
44 cm
54 cm
54 cm
44 cm
16 cm
49 cm
58 cm
*VM*PR
Disponível nas cores: Disponível nas cores: Disponível nas cores:
*VM*PR *AZ*TRLUC*VM*PR
Com um simples clique você pode abrir
ou fechar a válvula sem a necessidade
de colocar tampão na cuba.
Rosca de 1¼” - Fácil instalação - Não acumula água
VC1/14A
Consulte a disponibilidade de cores
Opala
Pérola Negra
Aventurina
Jaspe Turmalina Cuba em PP
Morion Vitreo
Quartzo Cristal
Granada Safira
CP/O
CP/OS (sem válvula)
17 mm
Código Espessura
CP/P
CP/PS (sem válvula)
12 mm
Código Espessura
CP/QA
CP/QAS (sem válvula)
12 mm
Código Espessura
CP/J
CP/JS (sem válvula)
12 mm
Código Espessura
CP/T
CP/TS (sem válvula)
12 mm
Código Espessura
CB/P42
CB/P42S (sem válvula)
12 mm
Código Espessura
CP/QM
CP/QMS (sem válvula)
12 mm
Código Espessura
CP/QV
CP/QVS (sem válvula)
12 mm
Código Espessura
CP/Q
CP/QS (sem válvula)
12 mm
Código Espessura
CP/QC
CP/QCS (sem válvula)
12 mm
Código Espessura
CP/G
CP/GS (sem válvula)
17 mm
Código Espessura
CP/S
CP/SS (sem válvula)
12 mm
Código Espessura

110. 110
Assistência Técnica Astra
Atendimento Telefônico
7h00 ás 17h00 (seg à qui)
7h00 ás 16h00 (sexta)
Instalação de Produtos
Indicação de um técnico mais
próximo de sua localidade.
Rede de Assistência no Brasil
Mais de 160 postos.
Garantia Total
Todos os produtos* têm
garantia total de 1 ano,
referente a defeitos de
fabricação.
*Salvo alguns produtos com garantia específica como: banheiras, aquecedores e esquadrias de alumínio.
Rapidez no Atendimento
Os assistentes técnicos têm
o prazo máximo de 72 horas
para agendamento da visita.
Peças de Reposição e Reparos
São comercializados em nossa
rede de clientes e de assitentes
técnicos, em 36.000 pontos
distribuídos pelo Brasil.
Manutenção, Reparos e Consertos fora da Garantia do Produto
Nossa rede autorizada, oferece estes serviçõs com preços acessíveis. Basta entrar em
contato com nosso SAC para indicarmos um posto mais próximo de sua localidade.
Solicitação de consultoria técnica através do SAC 0800 165051
ou sac@astra-sa.com.br O técnico poderá orientar o instalador sobre
eventuais dúvidas de instalação ou especificação do produto.

112. 112
AstraPex
AstraI-06-15-CAT=TEC
