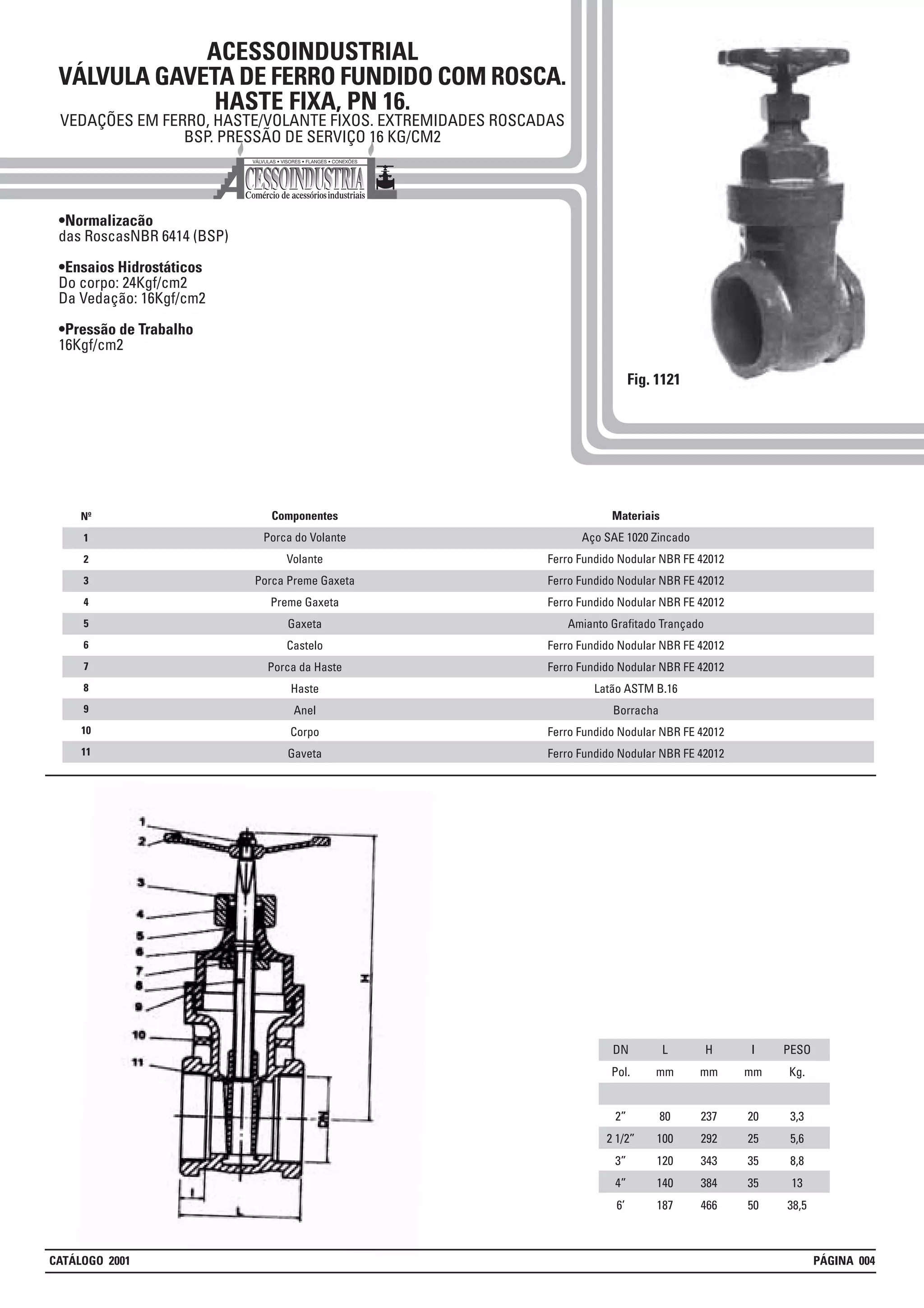

VÁLVULA GAVETA DE FERRO FUNDIDO COM ROSCA.
HASTE FIXA, PN 16.
VEDAÇÕES EM FERRO, HASTE/VOLANTE FIXOS. EXTREMIDADES ROSCADAS
BSP. PRESSÃO DE SERVIÇO 16 KG/CM2
•Normalizacão
das RoscasNBR 6414 (BSP)
•Ensaios Hidrostáticos
Do corpo: 24Kgf/cm2
Da Vedação: 16Kgf/cm2
•Pressão de Trabalho
16Kgf/cm2
Fig. 1121
DN
Pol.
2”
2 1/2”
3”
4”
6’
L
mm
80
100
120
140
187
H
mm
237
292
343
384
466
I
mm
20
25
35
35
50
PESO
Kg.
3,3
5,6
8,8
13
38,5
1
2
3
4
5
6
7
8
Nº Materiais
Aço SAE 1020 Zincado
Ferro Fundido Nodular NBR FE 42012
Amianto Grafitado Trançado
Latão ASTM B.16
Borracha
Componentes
Porca do Volante
Volante
Porca Preme Gaxeta
Preme Gaxeta
Gaxeta
Castelo
Porca da Haste
Haste
Anel
Corpo
Gaveta
9
10
11
CATÁLOGO 2001 PÁGINA 004

ACESSOINDUSTRIAL

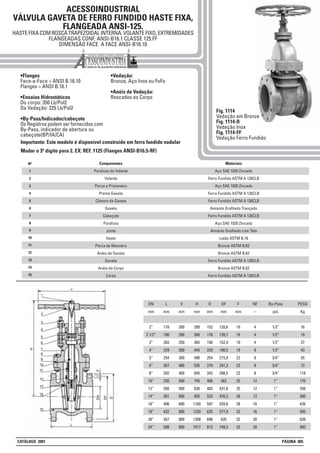

VÁLVULA GAVETA DE FERRO FUNDIDO HASTE FIXA,
FLANGEADA ANSI-125.
HASTE FIXA COM ROSCA TRAPEZOIDAL INTERNA. VOLANTE FIXO, EXTREMIDADES
FLANGEADAS CONF. ANSI-B16.1 CLASSE 125.FF
DIMENSÃO FACE A FACE ANSI-B16.10
•Flanges
Face-a-Face = ANSI B.16.10
Flanges = ANSI B.16.1
Do corpo: 350 Lb/Pol2
Da Vedação: 225 Lb/Pol2
•By-Pass/Indicador/cabeçote
Os Registros podem ser fornecidos com
By-Pass, indicador de abertura ou
cabeçote(BP/IA/CA)
•Vedação:
Bronze, Aço Inox ou FoFo
•Anéis de Vedação:
Roscados ao Corpo
Fig. 1114
Vedação em Bronze
Fig. 1114-II
Vedação Inox
Fig. 1114-FF
Vedação Ferro Fundido
DN
mm
2”
2 1/2”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
24”
L
mm
178
190
203
229
254
267
292
330
356
381
406
432
457
508
V
mm
200
200
250
300
300
400
400
500
500
600
600
600
800
800
H
mm
290
300
365
445
490
535
645
745
830
935
1160
1230
1308
1517
PESO
Kg
16
19
27
43
55
73
118
170
250
300
426
505
620
893
D
mm
152
178
190
229
254
279
343
406
483
533
597
635
698
813
DF
mm
120,6
139,7
152,4
190,5
215,9
241,3
298,5
362
431,8
476,3
539,8
577,9
635
749,3
F
mm
19
19
19
19
22
22
22
25
25
28
28
32
32
32
NF
--
4
4
4
8
8
8
8
12
12
12
16
16
20
20
By-Pass
pol.
1/2”
1/2”
1/2”
1/2”
3/4”
3/4”
3/4”
1”
1”
1”
1”
1”
1”
1”
1
2
3
4
5
6
7
8
Nº Materiais
Ferro Fundido ASTM A 126CLB
Amianto Grafitado com Tela
Latão ASTM B.16
Bronze ASTM B.62
Bronze ASTM B.62
Bronze ASTM B.62
Componentes
Parafuso do Volante
Volante
Porca e Prisioneiro
Preme Gaxeta
Câmara da Gaxeta
Gaxeta
Cabeçote
Parafuso
Junta
Haste
Porca de Manobra
Anéis da Gaveta
Gaveta
Anéis do Corpo
Corpo
9
10
11
12
13
14
15
Importante: Este modelo é disponivel construído em ferro fundido nodular
Mudar o 3º digito para 2. EX: REF. 1125 (Flanges ANSI-B16.5-RF)

ACESSOINDUSTRIAL

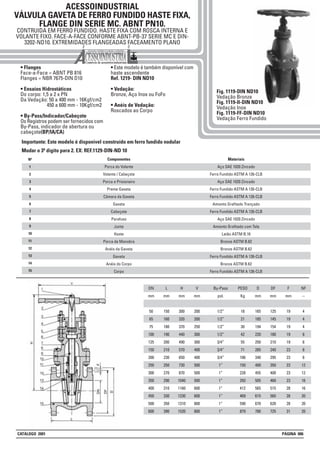

FLANGE DIN SERIE MC. ABNT PN10.
CONTRUIDA EM FERRO FUNDIDO. HASTE FIXA COM ROSCA INTERNA E
VOLANTE FIXO. FACE-A-FACE CONFORME ABNT-PB-37 SERIE MC E DIN-
3202-ND10. EXTREMIDADES FLANGEADAS FACEAMENTO PLANO
• Flanges
Face-a-Face = ABNT PB 816
Flanges = NBR 7675-DIN D10
• Ensaios Hidrostáticos
Do corpo: 1,5 a 2 x PN
Da Vedação: 50 a 400 mm - 16Kgf/cm2
450 a 600 mm - 10Kgf/cm2
• By-Pass/Indicador/Cabeçote
cabeçote(BP/IA/CA)
• Este modelo é também disponível com
haste ascendente
Ref. 1219- DIN ND10
• Vedação:
• Anéis de Vedação:
Roscados ao Corpo
1
2
3
4
5
6
7
8
Nº Materiais
Ferro Fundido ASTM A 126-CLB
Latão ASTM B.16
Bronze ASTM B.62
Bronze ASTM B.62
Bronze ASTM B.62
Componentes
Porca do Volante
Volante / Cabeçote
Porca e Prisioneiro
Preme Gaxeta
Câmara da Gaxeta
Gaxeta
Cabeçote
Parafuso
Junta
Haste
Porca de Manobra
Anéis da Gaveta
Gaveta
Anéis do Corpo
Corpo
9
10
11
12
13
14
15
Fig. 1119-DIN ND10
Vedação Bronze
Fig. 1119-II-DIN ND10
Vedação Inox
Fig. 1119-FF-DIN ND10
DN
mm
50
65
75
100
125
150
200
250
300
350
400
450
500
600
L
mm
150
160
180
190
200
210
230
250
270
290
310
330
350
390
H
mm
300
320
370
440
490
570
650
730
870
1040
1160
1230
1310
1520
V
mm
200
200
250
300
300
400
400
500
500
500
600
600
800
800
PESO
Kg
18
21
30
42
55
71
106
150
228
293
412
469
590
879
D
mm
165
185
194
220
250
285
340
400
455
505
565
615
670
780
DF
mm
125
145
154
180
210
240
295
350
400
460
515
565
620
725
F
mm
19
19
19
19
19
23
23
23
23
23
28
28
28
31
NF
--
4
4
4
8
8
8
8
12
12
16
16
20
20
20
By-Pass
pol.
1/2”
1/2”
1/2”
1/2”
3/4”
3/4”
3/4”
1”
1”
1”
1”
1”
1”
1”
Importante: Este modelo é disponivel construído em ferro fundido nodular
Mudar o 3º digito para 2. EX: REF.1129-DIN-ND 10

ACESSOINDUSTRIAL

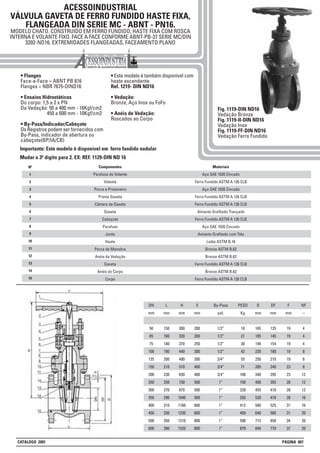

FLANGEADA DIN SERIE MC - ABNT - PN16.
MODELO CHATO. CONSTRUIDO EM FERRO FUNDIDO, HASTE FIXA COM ROSCA
INTERNA E VOLANTE FIXO. FACE A FACE CONFORME ABNT-PB-37 SERIE MC/DIN
3202-ND16. EXTREMIDADES FLANGEADAS, FACEAMENTO PLANO
• Flanges
Face-a-Face = ABNT PB 816
Flanges = NBR 7675-DIND16
• Ensaios Hidrostáticos
Do corpo: 1,5 a 2 x PN
Da Vedação: 50 a 400 mm - 16Kgf/cm2
450 a 600 mm - 10Kgf/cm2
• By-Pass/Indicador/Cabeçote
cabeçote(BP/IA/CB)
• Este modelo é também disponível com
haste ascendente
Ref. 1219- DIN ND16
• Vedação:
Roscados ao Corpo
Fig. 1119-DIN ND16
Vedação Bronze
Fig. 1119-II-DIN ND16
Vedação Inox
Fig. 1119-FF-DIN ND16
DN
mm
50
65
75
100
125
150
200
250
300
350
400
450
500
600
L
mm
150
160
180
190
200
210
230
250
270
290
310
330
350
390
H
mm
300
320
370
440
490
570
650
730
870
1040
1160
1230
1310
1520
V
mm
200
200
250
300
300
400
400
500
500
500
600
600
800
800
PESO
Kg
18
21
30
42
55
71
106
150
228
293
412
469
590
879
D
mm
165
185
194
220
250
285
340
400
455
520
580
640
715
840
DF
mm
125
145
154
180
210
240
295
355
410
470
525
585
650
770
F
mm
19
19
19
19
19
23
23
28
28
28
31
31
34
37
NF
--
4
4
4
8
8
8
12
12
12
16
16
20
20
20
1
2
3
4
5
6
7
8
Nº Materiais
Ferro Fundido ASTM A 126 CLB
Latão ASTM B.16
Bronze ASTM B.62
Bronze ASTM B.62
Bronze ASTM B.62
Componentes
Parafuso do Volante
Volante
Porca e Prisioneiro
Preme Gaxeta
Câmara da Gaxeta
Gaxeta
Cabeçote
Parafuso
Junta
Haste
Porca de Manobra
Anéis da Vedação
Gaveta
Anéis do Corpo
Corpo
9
10
11
12
13
14
15
By-Pass
pol.
1/2”
1/2”
1/2”
1/2”
3/4”
3/4”
3/4”
1”
1”
1”
1”
1”
1”
1”
Importante: Este modelo é disponivel em ferro fundido nodular
Mudar o 3º digito para 2. EX: REF. 1129-DIN ND 16

ACESSOINDUSTRIAL

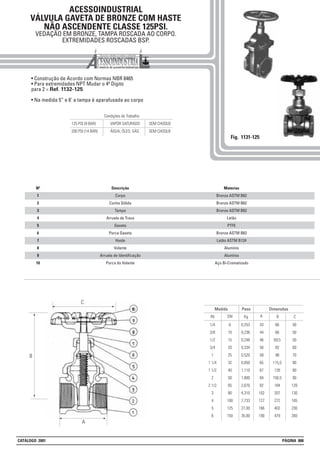

VÁLVULA GAVETA DE BRONZE COM HASTE
NÃO ASCENDENTE CLASSE 125PSI.
VEDAÇÃO EM BRONZE, TAMPA ROSCADA AO CORPO.
EXTREMIDADES ROSCADAS BSP.
• Construção de Acordo com Normas NBR 8465
• Para extremidades NPT Mudar o 4º Digito
para 2 = Ref. 1132-125
• Na medida 5” e 6’ a tampa é aparafusada ao corpo
Fig. 1131-125
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
6
10
15
20
25
32
40
50
65
80
100
125
150
0,253
0,236
0,248
0,334
0,520
0,850
1,110
1,800
2,670
4,310
7,733
27,00
35,00
43
44
46
50
58
65
67
84
92
102
127
166
190
66
66
69,5
82
98
115,5
128
156,5
184
207
272
402
479
C
50
50
50
60
70
80
80
90
120
130
165
230
260
Materias
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Latão
PTFE
Bronze ASTM B62
Latão ASTM B124
Alumínio
Alumínio
Aço Bi-Cromatizado
Descrição
Corpo
Cunha Sólida
Tampa
Arruela de Trava
Gaxeta
Porca Gaxeta
Haste
Volante
Arruela de Identificação
Porca do Volante
Nº
1
2
3
4
5
6
7
8
9
10
Condições de Trabalho
125 PSI (9 BAR) VAPOR SATURADO SEM CHOQUE
200 PSI (14 BAR) ÁGUA, ÓLEO, GÁS SEM CHOQUE
C
A
B

ACESSOINDUSTRIAL

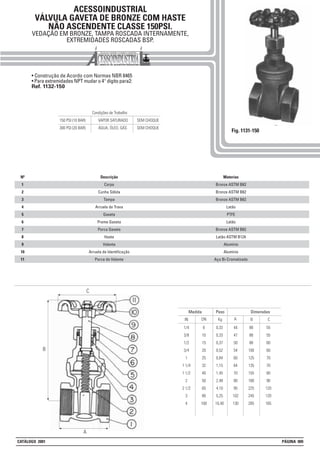

VEDAÇÃO EM BRONZE, TAMPA ROSCADA INTERNAMENTE,
• Para extremidades NPT mudar o 4° digito para2:
Ref. 1132-150
Fig. 1131-150
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
6
10
15
20
25
32
40
50
65
80
100
0,33
0,33
0,37
0,52
0,84
1,15
1,45
2,48
4,10
5,25
10,40
44
47
50
54
60
64
70
80
95
102
130
88
88
88
100
125
135
155
180
225
245
285
C
55
55
60
60
70
70
80
90
120
120
165
Materias
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Latão
PTFE
Latão
Bronze ASTM B62
Latão ASTM B124
Alumínio
Alumínio
Aço Bi-Cromatizado
Descrição
Corpo
Cunha Sólida
Tampa
Arruela de Trava
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
Nº
1
2
3
4
5
6
7
8
9
10
11
A
B
C

ACESSOINDUSTRIAL
VÁLVULA GAVETA DE BRONZE PARA
HIDRANTES CLASSE 300 PSI.

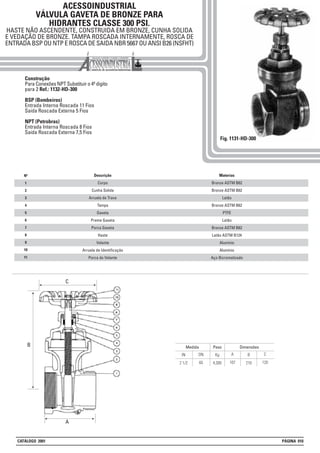

HASTE NÃO ASCENDENTE, CONSTRUIDA EM BRONZE, CUNHA SOLIDA
E VEDAÇÃO DE BRONZE. TAMPA ROSCADA INTERNAMENTE, ROSCA DE
ENTRADA BSP OU NTP E ROSCA DE SAIDA NBR 5667 OU ANSI B26 (NSFHT)
Construção
Para Conexões NPT Substituir o 4º digito
para 2 Ref.: 1132-HD-300
BSP (Bombeiros)
Entrada Interna Roscada 11 Fios
Saida Roscada Externa 5 Fios
NPT (Petrobras)
Saida Roscada Externa 7,5 Fios
Fig. 1131-HD-300
Peso Dimensões
Kg BIN
Medida
DN A C
4,300 2102 1/2 65 107 120
1
2
3
4
5
6
7
8
Nº Materias
Bronze ASTM B62
Bronze ASTM B62
Latão
Bronze ASTM B62
PTFE
Latão
Bronze ASTM B62
Latão ASTM B124
Alumínio
Alumínio
Aço Bicromatizado
Descrição
Corpo
Cunha Solida
Arruela de Trava
Tampa
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
9
10
11
C
B
A

ACESSOINDUSTRIAL

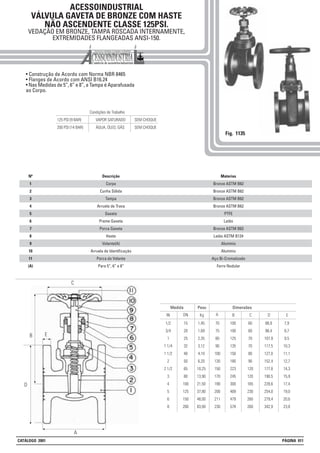

EXTREMIDADES FLANGEADAS ANSI-150.
• Construção de Acordo com Norma NBR 8465
• Flanges de Acordo com ANSI B16.24
• Nas Medidas de 5”, 6” e 8”, a Tampa é Aparafusada
ao Corpo.
Fig. 1135
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
15
20
25
32
40
50
65
80
100
125
150
200
1,45
1,69
2,35
3,12
4,10
6,20
10,25
13,90
21,50
37,80
48,00
83,00
70
75
80
90
100
130
150
170
190
200
211
230
100
100
125
135
150
180
223
245
300
409
479
578
C
60
60
70
70
80
90
120
120
165
230
260
260
D
88,9
98,4
107,9
117,5
127,0
152,4
177,8
190,5
228,6
254,0
279,4
342,9
E
7,9
8,7
9,5
10,3
11,1
12,7
14,3
15,9
17,4
19,0
20,6
23,8
Materias
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
PTFE
Latão
Bronze ASTM B62
Latão ASTM B124
Alumínio
Alumínio
Aço Bi-Cromatizado
Ferro Nodular
Descrição
Corpo
Cunha Sólida
Tampa
Arruela de Trava
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante(A)
Porca do Volante
Para 5”, 6” e 8”
Nº
1
2
3
4
5
6
7
8
9
10
11
(A)
A
B
C
E
D

ACESSOINDUSTRIAL

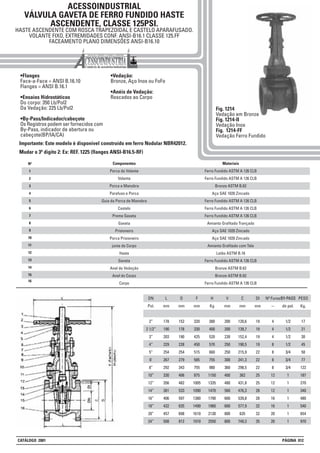

VÁLVULA GAVETA DE FERRO FUNDIDO HASTE
ASCENDENTE, CLASSE 125PSI.
HASTE ASCENDENTE COM ROSCA TRAPEZOIDAL E CASTELO APARAFUSADO.
VOLANTE FIXO, EXTREMIDADES CONF. ANSI-B16.1 CLASSE 125.FF
FACEAMENTO PLANO DIMENSÕES ANSI-B16.10
•Flanges
Face-a-Face = ANSI B.16.10
Flanges = ANSI B.16.1
Do corpo: 350 Lb/Pol2
Da Vedação: 225 Lb/Pol2
•By-Pass/Indicador/cabeçote
cabeçote(BP/IA/CA)
•Vedação:
Roscados ao Corpo
Fig. 1214
Vedação em Bronze
Fig. 1214-II
Vedação Inox
Fig. 1214-FF
DN
Pol.
2”
2 1/2”
3”
4”
5”
6’
8”
10”
12”
14”
16”
18”
20”
24”
L
mm
178
190
203
229
254
267
292
330
356
381
406
432
457
508
D
mm
152
178
190
228
254
279
343
406
482
533
597
635
698
812
F
mm
320
330
425
450
515
585
755
875
1005
1090
1380
1490
1610
1910
H
Kg
380
400
520
570
660
755
980
1150
1335
1470
1790
1960
2130
2550
V
mm
200
200
230
250
250
300
360
400
480
560
600
600
800
800
C
mm
120,6
139,7
152,4
190,5
215,9
241,3
298,5
362
431,8
476,3
539,8
577,9
635
749,3
DI
mm
19
19
19
19
22
22
22
25
25
28
28
32
32
35
Nº Furos
--
4
4
4
8
8
8
8
12
12
12
16
16
20
20
1
2
3
4
5
6
7
8
Nº Materiais
Bronze ASTM B.62
Latão ASTM B.16
Bronze ASTM B.62
Bronze ASTM B.62
Componentes
Porca do Volante
Volante
Porca e Manobra
Parafuso e Porca
Guia da Porca de Manobra
Castelo
Preme Gaxeta
Gaxeta
Prisioneiro
Porca Prisioneiro
junta do Corpo
Haste
Gaveta
Anel de Vedação
Anel do Corpo
Corpo
9
10
11
12
13
14
15
BY-PASS
dn pol.
1/2
1/2
1/2
1/2
3/4
3/4
3/4
1
1
1
1
1
1
1
BY-PASS
dn pol.
1/2
1/2
1/2
1/2
3/4
3/4
3/4
1
1
1
1
1
1
1
PESO
Kg.
17
21
30
45
58
77
122
187
270
340
480
540
654
970
16
Importante: Este modelo é disponivel construído em ferro Nodular NBR42012.
Mudar o 3º digito 2: Ex: REF. 1225 (flanges ANSI-B16.5-RF)

ACESSOINDUSTRIAL

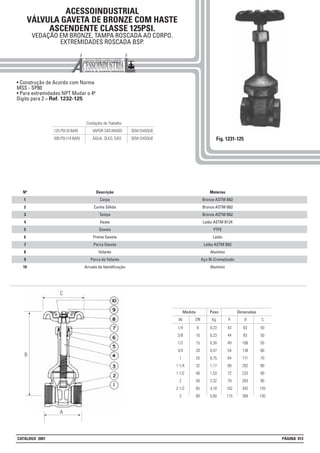

ASCENDENTE CLASSE 125PSI.
VEDAÇÃO EM BRONZE, TAMPA ROSCADA AO CORPO.
EXTREMIDADES ROSCADA BSP.
• Construção de Acordo com Norma
MSS - SP80
• Para extremidades NPT Mudar o 4º
Digito para 2 = Ref. 1232-125
Fig. 1231-125
Materias
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Latão ASTM B124
PTFE
Latão
Latão ASTM B62
Alumínio
Aço Bi-Cromatizado
Alumínio
Descrição
Corpo
Cunha Sólida
Tampa
Haste
Gaxeta
Preme Gaxeta
Porca Gaxeta
Volante
Porca do Volante
Nº
1
2
3
4
5
6
7
8
9
10
DimensõesPeso
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
6
10
15
20
25
32
40
50
65
80
0,23
0,23
0,30
0,47
0,75
1,17
1,53
2,32
4,18
5,60
43
44
49
54
64
68
72
79
102
115
83
83
106
138
171
202
233
283
342
394
C
50
50
55
60
70
80
90
90
120
130
C
A
B

ACESSOINDUSTRIAL

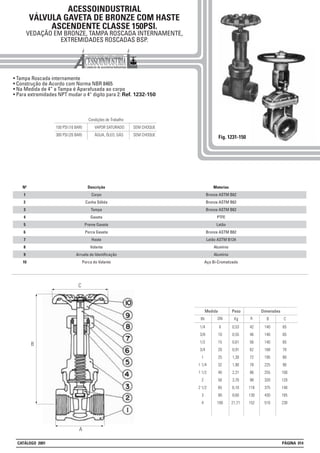

• Tampa Roscada internamente
• Construção de Acordo com Norma NBR 8465
• Na Medida de 4” a Tampa é Aparafusada ao corpo
• Para extremidades NPT mudar o 4° digito para 2: Ref. 1232-150
Fig. 1231-150
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
6
10
15
20
25
32
40
50
65
80
100
0,53
0,55
0,61
0,91
1,30
1,90
2,31
3,70
6,10
8,60
21,71
42
46
56
62
72
78
86
98
116
130
152
140
140
140
168
195
225
255
320
375
430
510
C
65
65
65
70
80
90
100
120
140
165
230
Materias
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
PTFE
Latão
Bronze ASTM B62
Latão ASTM B124
Alumínio
Alumínio
Aço Bi-Cromatizado
Descrição
Corpo
Cunha Sólida
Tampa
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
Nº
1
2
3
4
5
6
7
8
9
10
A
B
C

ACESSOINDUSTRIAL

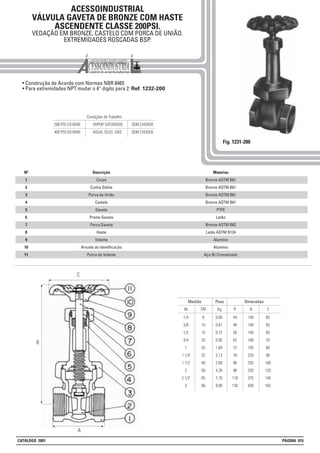

VEDAÇÃO EM BRONZE, CASTELO COM PORCA DE UNIÃO.
• Para extremidades NPT mudar o 4° digito para 2: Ref. 1232-200
Fig. 1231-200
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
6
10
15
20
25
32
40
50
65
80
0,60
0,61
0,72
0,95
1,60
2,13
2,60
4,20
7,70
9,80
44
48
56
62
72
78
86
98
116
130
140
140
140
168
195
225
255
320
375
430
C
65
65
65
70
80
90
100
120
140
165
Materias
Bronze ASTM B61
Bronze ASTM B61
Bronze ASTM B61
Bronze ASTM B61
PTFE
Latão
Bronze ASTM B62
Latão ASTM B124
Alumínio
Alumínio
Aço Bi-Cromatizado
Descrição
Corpo
Cunha Sólida
Porca de União
Castelo
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Arruela de Identificacão
Porca do Volante
Nº
1
2
3
4
5
6
7
8
9
10
11
A
B
C

ACESSOINDUSTRIAL
CUNHA SÓLIDA E SEDE DE VEDAÇÃO EM INOX. CASTELO COM PORCA
DE UNIÃO. EXTREMIDADES ROSCADAS BSP
Contrução de acordo com norma NBR 8465
Para extremidades NPT mudar o 4° digito para 2:
Ref.1232-300
Fig. 1231-300
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
6
10
15
20
25
32
40
50
0,70
0,70
0,75
1,22
1,85
2,73
3,87
5,30
54
56
64
74
84
90
102
110
140
140
140
170
215
250
285
338
C
65
65
65
70
80
90
100
120
Materias
Bronze ASTM B61
Aço Inox AISI 410
Aço Inox AISI 410
Bronze ASTM B61
Bronze ASTM B61
PTFE
Latão
Bronze
Latão astm B124
Alumínio
Alumínio
Aço Bi-Cromatizado
Descrição
Corpo
Sedes
Cunha Sólida
Porca de União
Castelo
Gaxeta
Preme Gaxeta
Porca da Gaxeta
Haste
Volante
Arruela de identificação
Porca do Volante
Nº
1
2
3
4
5
6
7
8
9
10
11
12
A
B
C

ACESSOINDUSTRIAL

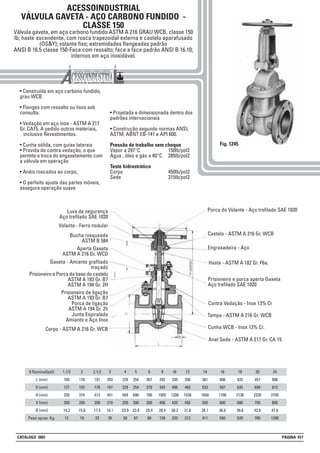

VÁLVULA GAVETA - AÇO CARBONO FUNDIDO -
CLASSE 150
Válvula gaveta, em aço carbono fundido ASTM A 216 GRAU WCB, classe 150
lb; haste ascendente, com rosca trapezoidal externa e castelo aparafusado
(OS&Y); volante fixo; extremidades flangeadas padrão
ANSI B 16.5 classe 150-Face com ressalto; face a face padrão ANSI B 16.10;
internos em aço inoxidável.
• Construída em aço carbono fundido,
grau WCB
• Flanges com ressalto ou lisos sob
consulta.
• Vedação em aço inox - ASTM A 217
Gr. CA15. A pedido outros materiais,
inclusive Revestimentos.
• Cunha sólida, com guias laterais
• Provida de contra vedação, o que
permite a troca do engaxetamento com
a válvula em operação
• Anéis roscados ao corpo,
• O perfeito ajuste das partes móveis,
assegura operação suave
• Projetada e dimensionada dentro dos
padrões internacionais
• Construção segundo normas ANSI,
ASTM, ABNT EB-141 e API 600.
Pressão de trabalho sem choque
Vapor a 297°C 150lb/pol2
Água , óleo e gás a 40°C 285lb/pol2
Teste hidrostrático
Corpo 450lb/pol2
Sede 315lb/pol2
Fig. 1245
1.1/2
165
127
330
200
14.2
12
2
178
152
374
200
15.8
19
2.1/2
191
178
413
200
17.5
23
3
203
191
451
210
19.1
30
8
292
343
1005
400
28.4
139
5
254
254
690
300
23.9
67
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso aprox. Kg.
4
229
229
569
250
23.9
50
6
267
279
780
300
25.4
89
t0
330
406
1208
420
30.2
220
12
356
483
1438
450
31.8
312
24
508
813
2700
800
47.8
1200
14
381
533
1650
550
35.1
411
16
406
597
1700
600
36.6
540
18
432
635
2130
680
39.6
620
20
457
699
2320
750
42.9
785
Porca do Volante - Aço trefilado SAE 1020
Castelo - ASTM A 216 Gr. WCB
Engraxadeira - Aço
Haste - ASTM A 182 Gr. F6a.
Prisioneiro e porca aperta Gaxeta
Aço trefilado SAE 1020
Contra Vedação - Inox 13% Cr
Tampa - ASTM A 216 Gr. WCB
Cunha WCB - Inox 13% Cr.
Anel Sede - ASTM A 217 Gr. CA 15
Luva de segurança
Volante - Ferro nodular
Bucha rosqueada
ASTM B 584
Aperta Gaxeta
ASTM A 216 Gr. WCD
Gaxeta - Amianto grafitado
traçado
Prisioneiro e Porca da base do castelo
ASTM A 193 Gr. B7
ASTM A 194 Gr. 2H
Prisioneiro de ligação
ASTM A 193 Gr. B7
Porca de ligação
ASTM A 194 Gr. 2h
Junta Espiralada
Amianto e Aço Inox
Corpo - ASTM A 216 Gr. WCB

ACESSOINDUSTRIAL

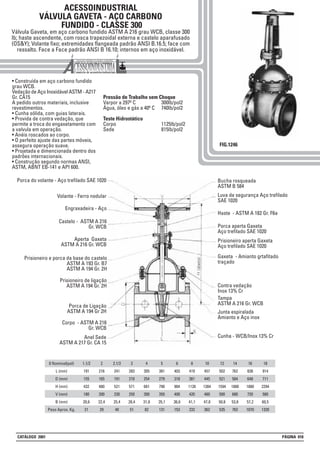

VÁLVULA GAVETA - AÇO CARBONO
FUNDIDO - CLASSE 300
Válvula Gaveta, em aço carbono fundido ASTM A 216 grau WCB, classe 300
lb; haste ascendente, com rosca trapezoidal externa e castelo aparafusado
(OS&Y); Volante fixo; extremidades flangeada padrão ANSI B.16.5; face com
ressalto. Face a Face padrão ANSI B 16.10; internos em aço inoxidável.
• Construída em aço carbono fundido
grau WCB.
Vedação de Aço Inoxidável ASTM - A217
Gr. CA15
A pedido outros materiais, inclusive
revestimentos.
• Cunha sólida, com guias laterais.
• Provida de contra vedação, que
a valvula em operação.
• Anéis roscados ao corpo.
assegura operação suave.
• Projetada e dimencionada dentro dos
padrões internacionais.
ASTM, ABNT EB-141 e API 600.
Pressão de Trabalho sem Choque
Varpor a 297º C 300lb/pol2
Água, óleo e gás a 40º C 740lb/pol2
Teste Hidrostático
Corpo 1125lb/pol2
Sede 815lb/pol2
FIG.1246
1.1/2
191
155
432
180
20,6
21
2
216
165
480
200
22,4
29
2.1/2
241
191
521
230
25,4
40
3
283
210
571
250
28,4
51
8
419
381
1126
420
41,1
232
5
381
279
790
350
35,1
131
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso Aprox. Kg.
4
305
254
681
300
31,8
82
6
403
318
904
400
36,6
153
10
457
445
1384
460
47,8
362
12
502
521
1594
500
50,8
535
14
762
584
1800
680
53,8
762
16
838
648
1880
720
57,2
1070
18
914
711
2294
560
60,5
1320
Bucha rosqueada
ASTM B 584
Luva de segurança Aço trefilado
SAE 1020
Haste - ASTM A 182 Gr. F6a
Porca aperta Gaxeta
Gaxeta - Amianto grtafitado
traçado
Contra vedação
Inox 13% Cr
Junta espiralada
Amianto e Aço inox
Cunha - WCB/Inox 13% Cr
Porca do volante - Aço trefilado SAE 1020
Engraxadeira - Aço
Castelo - ASTM A 216
Gr. WCB
Prisioneiro e porca da base do castelo
ASTM A 193 Gr. B7
ASTM A 194 Gr. 2H
ASTM A 194 Gr. 2H
Porca de Ligação
ASTM A 194 Gr 2H
Prisioneiro aperta Gaxeta
Tampa
ASTM A 216 Gr. WCB
Aperta Gaxeta
ASTM A 216 Gr. WCB
Corpo - ASTM A 216
Gr. WCB
Anel Sede
ASTM A 217 Gr. CA 15

ACESSOINDUSTRIAL
VÁLVULA GAVETA CLASSE 800 PSI
HASTE ASCENDENTE, VOLANTE FIXO, INTERNOS INOX, CASTELO
APARAFUSADO. EXTREMIDADES ROSCADAS NPT
• Construção
• Conforme Normas API-602 e BS 5352
• Cunha cônica com anéis expandidos
• Castelo em arco, ligado ao corpo por
flange aparafusado. Haste ascendente
com rosca externa.
• Volante Fixo
Engaxetamento
Reengaxetável em serviço quando
totalmente aberta
• Vedações
Vedações especiais e stellite
sob consulta
Gaxetas / Juntas especiais
sob consulta
1
2
3
4
5
10
11
12
14
16
17
18
20
21
Nº Ref. 1252-800
Aço Forjado ASTM-A-105
Aço Inox ASTM A-217 CA15
Aço Inox AISI 410
Amianto Grafitado
Aço Inox AISI 410
Aço 1010/1020 Padrão
Ferro Fundido Nodular ASTM A536
Aço Trefilado SAE 1020
Aço Inox 304 com Amianto
Latão Trefilado ASTM B-124-2
Aço ASTM A-193 Grau B7
Aço ASTM A-194 Grau 2H
COMPONENTES
Corpo
Castelo
Preme-Gaxeta
Cunha
Haste
Gaxeta
Anel do Corpo
Prisioneiro Preme-Gaxeta
Volante
Porca do Volante
Junta Espirotálica
Bucha de Movimento
Prisioneiro do Corpo
Porca Prisioneiro do Corpo
Porca do Prisioneiro
Ref. 1272-800
Aço Forjado ASTM-A-182 F304
Aço Inox ASTM A-351 CF8
Aço Inox AISI 304
Amianto Grafitado
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Ref. 1282-800
Aço Inox ASTM A-351 CF8M
Aço Inox AISI 316
Amianto Grafitado
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 31622
Lbs/Pol2 Kg/Cm2
800 56Vapor Saturado a 825ºF
2000 140Água-Óleo-Gás a 40º C
Fluido e Temperatura
PRESSÃO DE TRABALHO S/CHOQUE
Lbs/Pol2 Kg/Cm2
3000 210Corpo e Contra-Vedação
2200 154Vedação - Lado A
TESTE HIDROSTÁTICO
Fig. 1252-800
Aço Carbono Forjado ASTM A-105
Fig. 1272-800
Aço Inox Forjado ASTM A-182 F304
Fig. 1282-800
2200 154Vedação - Lado B
BITOLA
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
FACE A FACE
L (mm)
81
81
81
84
102
121
121
133
ALTURA ABERTURA
H (mm)
178
178
178
182
212
270
289
310
VOLANTE
A (mm)
80
80
80
80
90
130
130
130
PESO APROX.
kg
2,1
2,1
2,1
2,2
3,3
6,8
6,8
9,0
• Extremidades
Padrão NPT (ANSI-B1.20.1) Ref.1252 / 1272 / 1282 - 800
Outros BSP (NBR 6414) Ref. 1251 / 1271 / 1281 - 800
SW (ANSI-B16.11) Ref. 1253 / 1273 / 1283 - 800

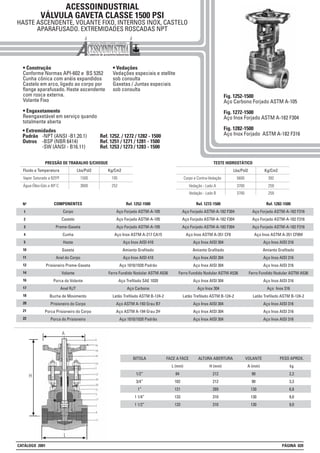

ACESSOINDUSTRIAL

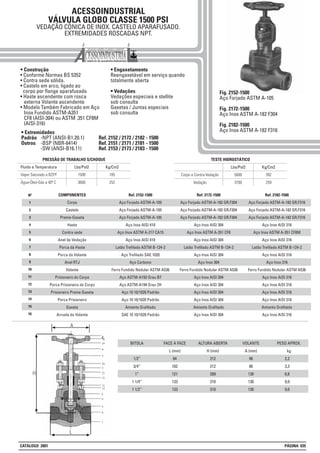

VÁLVULA GAVETA CLASSE 1500 PSI
HASTE ASCENDENTE, VOLANTE FIXO, INTERNOS INOX, CASTELO
APARAFUSADO. EXTREMIDADES ROSCADAS NPT
• Construção
Conforme Normas API-602 e BS 5352
Cunha cônica com anéis expandidos
Castelo em arco, ligado ao corpo por
com rosca externa.
Volante Fixo
• Engaxetamento
totalmente aberta
• Vedações
sob consulta
sob consulta
1
2
3
4
5
10
11
12
14
16
17
18
20
21
Nº Ref. 1252-1500
Aço Inox AISI 410
Amianto Grafitado
Aço Inox AISI 410
Aço Carbono
COMPONENTES
Corpo
Castelo
Preme-Gaxeta
Cunha
Haste
Gaxeta
Anel do Corpo
Volante
Porca do Volante
Anel RJT
Bucha de Movimento
Ref. 1272-1500
Aço Inox AISI 304
Amianto Grafitado
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Ref. 1282-1500
Aço Inox AISI 316
Amianto Grafitado
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 31622
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
TESTE HIDROSTÁTICO
Fig. 1252-1500
Fig. 1272-1500
Fig. 1282-1500
BITOLA
1/2”
3/4”
1”
1 1/4”
1 1/2”
FACE A FACE
L (mm)
84
102
121
133
133
ALTURA ABERTURA
H (mm)
212
212
289
310
310
VOLANTE
A (mm)
90
90
130
130
130
PESO APROX.
kg
2,2
3,3
6,8
9,0
9,0
• Extremidades
Padrão -NPT (ANSI -B1.20.1) Ref. 1252. / 1272 / 1282 - 1500
Outros -BSP (NBR 6414) Ref. 1251 / 1271 / 1281 - 1500
-SW (ANSI - B16.11) Ref. 1253 / 1273 / 1283 - 1500

ACESSOINDUSTRIAL

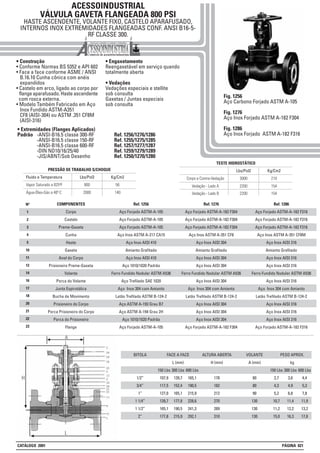

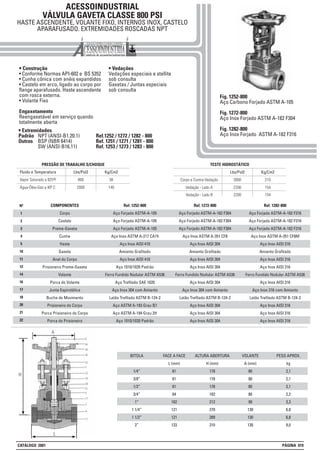

VÁLVULA GAVETA FLANGEADA 800 PSI
HASTE ASCENDENTE, VOLANTE FIXO, CASTELO APARAFUSADO,
INTERNOS INOX EXTREMIDADES FLANGEADAS CONF. ANSI B16-5-
RF CLASSE 300.
• Construção
• Conforme Normas BS 5352 e API 602
• Face a face conforme ASME / ANSI
B.16.10 Cunha cônica com anéis
expandidos
• Castelo em arco, ligado ao corpo por
com rosca externa.
• Modelo Também Fabricado em Aço
Inox Fundido ASTM-A351
CF8 (AISI-304) ou ASTM .351 CF8M
(AISI-316)
• Engaxetamento
totalmente aberta
• Vedações
sob consulta
sob consulta
1
2
3
4
5
10
11
12
14
16
17
18
20
21
23
Nº Ref. 1256
Aço Inox AISI 410
Amianto Grafitado
Aço Inox AISI 410
COMPONENTES
Corpo
Castelo
Preme-Gaxeta
Cunha
Haste
Gaxeta
Anel do Corpo
Volante
Porca do Volante
Junta Espirotálica
Bucha de Movimento
Flange
Ref. 1276
Aço Inox AISI 304
Amianto Grafitado
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Ref. 1286
Aço Inox AISI 316
Amianto Grafitado
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
22
Lbs/Pol2 Kg/Cm2
PRESSÃO DE TRABALHO S/CHOQUE Lbs/Pol2 Kg/Cm2
TESTE HIDROSTÁTICO
Fig. 1256
Fig. 1276
Fig. 1286
BITOLA
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
FACE A FACE
L (mm)
300 Lbs
139,7
152,4
165,1
177,8
190,5
215,9
ALTURA ABERTA
H (mm)
178
182
212
270
289
310
PESO APROX.
kg
150 Lbs
107,9
117,5
127,0
139,7
165,1
177,8
600 Lbs
165,1
190,5
215,9
228,6
241,3
292,1
300 Lbs
3,6
4,9
6,8
11,4
12,2
16,3
150 Lbs
2,7
4,3
5,2
10,7
11,2
15,0
600 Lbs
4,4
5,3
7,8
11,9
13,2
17,8
VOLANTE
A (mm)
80
80
90
130
130
130
• Extremidades (Flanges Aplicados)
Padrão -ANSI-B16.5 classe 300-RF Ref. 1256/1276/1286
-ANSI-B16.5 classe 150-RF Ref. 1255/1275/1285
-ANSI-B16.5 classe 600-RF Ref. 1257/1277/1287
-DIN ND10/16/25/40 Ref. 1259/1279/1289
-JIS/ABNT/Sob Desenho Ref. 1250/1270/1280

ACESSOINDUSTRIAL

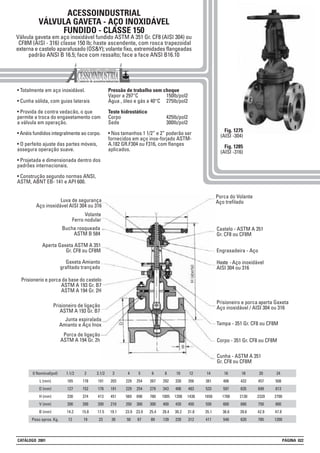

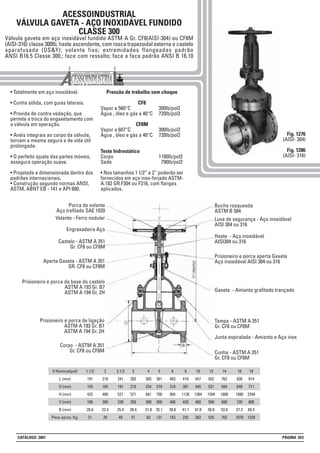

VÁLVULA GAVETA - AÇO INOXIDÁVEL
Válvula gaveta em aço inoxidável fundido ASTM A 351 Gr. CF8 (AISI 304) ou
CF8M (AISI - 316) classe 150 lb; haste ascendente, com rosca trapezoidal
externa e castelo aparafusado (OS&Y); volante fixo, extremidades flangeadas
padrão ANSI B 16.5; face com ressalto; face a face ANSI B16.10
• Totalmente em aço inoxidável.
• Cunha sólida, com guias laterais
• Provida de contra vedacão, o que
a válvula em operação.
• Anéis fundidos integralmente ao corpo.
ASTM, ABNT EB- 141 e API 600.
Teste hidrostático
Corpo 425lb/pol2
Sede 300lb/pol2
• Nos tamanhos 1 1/2” e 2” poderão ser
fornecidos em aço inox-forjado ASTM-
A.182 GR.F304 ou F316, com flanges
aplicados.
Fig. 1275
(AISI -304)
Fig. 1285
(AISI -316)
1.1/2
165
127
330
200
14.2
12
2
178
152
374
200
15.8
19
2.1/2
191
178
413
200
17.5
23
3
203
191
451
210
19.1
30
8
292
343
1005
400
28.4
139
5
254
254
690
300
23.9
67
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso aprox. Kg.
4
229
229
569
250
23.9
50
6
267
279
780
300
25.4
89
10
330
406
1208
420
30.2
220
12
356
483
1438
450
31.8
312
24
508
813
2700
800
47.8
1200
14
381
533
1650
550
35.1
411
16
406
597
1700
600
36.6
540
18
432
635
2130
680
39.6
620
20
457
699
2320
750
42.9
785
Porca do Volante
Aço trefilado
Gr. CF8 ou CF8M
Engraxadeira - Aço
Haste -Aço inoxidável
AISI 304 ou 316
Aço inoxidável / AISI 304 ou 316
Tampa - 351 Gr. CF8 ou CF8M
Luva de segurança
Aço inoxidável AISI 304 ou 316
Volante
Ferro nodular
Bucha rosqueada
ASTM B 584
Aperta Gaxeta ASTM A 351
Gr. CF8 ou CF8M
Gaxeta Amianto
grafitado trançado
Prisionerio e porca da base do castelo
ASTM A 193 Gr. B7
ASTM A 194 Gr. 2H
ASTM A 193 Gr. B7
Porca de ligação
ASTM A 194 Gr. 2h
Junta espiralada
Amianto e Aço Inox
Corpo - 351 Gr. CF8 ou CF8M
Cunha - ASTM A 351
Gr. CF8 ou CF8M

• Cunha sólida, com guias laterais.
• Provida de contra vedação, que
a válvula em operação.
• Anéis integrais ao corpo da válvula,
tornam a mesma segura e de vida útil
prolongada.
ASTM, ABNT EB - 141 e API 600.
CF8
CF8M
Teste hidrostático
Corpo 1100lb/pol2
Sede 790lb/pol2
fornecidos em aço inox-forjado ASTM-
A.182 GR.F304 ou F316, com flanges
aplicados.
Fig. 1276
(AISI- 304)
Fig. 1286
(AISI- 316)
ACESSOINDUSTRIAL

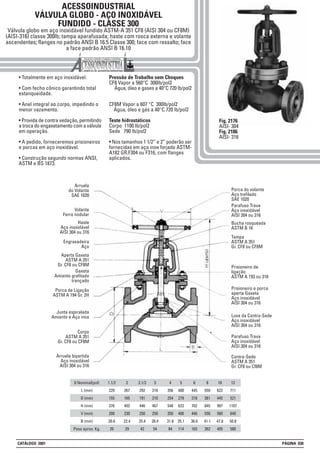

VÁLVULA GAVETA - AÇO INOXIDÁVEL FUNDIDO
CLASSE 300
Válvula gaveta em aço inoxidável fundido ASTM-A Gr. CF8(AISI-304) ou CF8M
(AISI-316) classe 300lb; haste ascendente, com rosca trapezoidal externa e castelo
aparafusado (OS&Y); volante fixo; extremidades flangeadas padrão
ANSI B16.5 Classe 300.; face com ressalto; face a face padrão ANSI B 16.10
16
838
648
1880
720
57.2
1070
18
914
711
2294
800
60.5
1320
1.1/2
191
155
432
180
20.6
21
2
216
165
480
200
22.4
29
2.1/2
241
191
521
230
25.4
40
3
283
210
571
250
28.4
51
8
419
381
1126
420
41.1
232
5
381
279
790
350
35.1
131
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso aprox. Kg.
4
305
254
681
300
31.8
82
6
403
318
904
400
36.6
153
10
457
445
1384
460
47.8
362
12
502
521
1594
500
50.8
535
14
762
584
1800
680
53.8
762
Bucha rosqueada
ASTM B 584
Luva de segurança - Aço inoxidável
AISI 304 ou 316
Haste - Aço inoxidável
AISI304 ou 316
Gaxeta - Amianto grafitado trançado
Tampa - ASTM A 351
Gr. CF8 ou CF8M
Junta espiralada - Amianto e Aço inox
Cunha - ASTM A 351
Gr. CF8 ou CF8M
Porca do volante
Engraxadeira Aço
Gr. CF8 ou CF8M
Aperta Gaxeta - ASTM A 351
GR. CF8 ou CF8M
Prisioneiro e porca da base do castelo
ASTM A 193 Gr. B7
ASTM A 194 Gr. 2H
Prisioneiro e porca de ligação
ASTM A 193 Gr. B7
ASTM A 194 Gr. 2H
Corpo - ASTM A 351
Gr. CF8 ou CF8M

ACESSOINDUSTRIAL

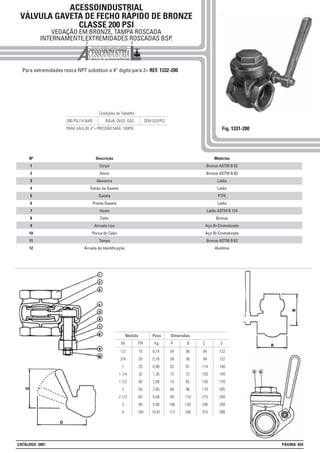

VÁLVULA GAVETA DE FECHO RÁPIDO DE BRONZE
CLASSE 200 PSI
VEDAÇÃO EM BRONZE, TAMPA ROSCADA
INTERNAMENTE,EXTREMIDADES ROSCADAS BSP.
Para extremidades rosca NPT substituir o 4° digito para 2= REF. 1332-200
Fig. 1331-200
Nº
1
2
3
4
5
6
7
8
9
10
11
12
Descrição
Corpo
Disco
Alavanca
Estojo da Gaxeta
Gaxeta
Preme Gaxeta
Haste
Cabo
Arruela Lisa
Porca do Cabo
Tampa
Materias
Bronze ASTM B 62
Bronze ASTM B 62
Latão
Latão
PTFE
Latão
Latão ASTM B 124
Bronze
Aço Bi-Cromatizado
Aço Bi-Cromatizado
Bronze ASTM B 62
Alumínio
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
122
122
140
145
170
205
240
258
390
C D
15
20
25
32
40
50
65
80
100
0,74
0,76
0,98
1,36
2,00
2,85
4,58
5,98
10,91
54
56
62
72
74
84
94
100
112
94
94
114
130
150
170
215
240
315
56
56
61
72
82
96
110
130
168
200 PSI (14 BAR) ÁGUA, ÓLEO, GÁS SEM GOLPES
PARA VÁLV DE 4”= PRESSÃO MÁX. 100PSI

ACESSOINDUSTRIAL

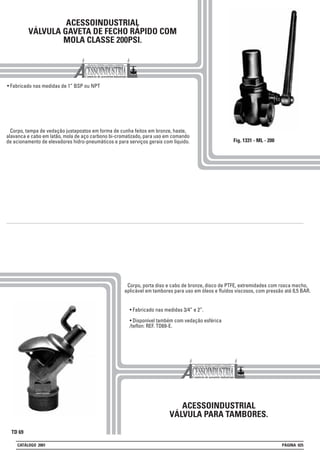

VÁLVULA GAVETA DE FECHO RÁPIDO COM
MOLA CLASSE 200PSI.
• Fabricado nas medidas de 1” BSP ou NPT
ACESSOINDUSTRIAL
VÁLVULA PARA TAMBORES.
• Fabricado nas medidas 3/4” e 2”.
• Disponível também com vedação esférica
/teflon: REF. TD69-E.
Corpo, tampa de vedação justapostos em forma de cunha feitos em bronze, haste,
alavanca e cabo em latão, mola de aço carbono bi-cromatizado, para uso em comando
de acionamento de elevadores hidro-pneumáticos e para serviços gerais com líquido.
Corpo, porta diso e cabo de bronze, disco de PTFE, extremidades com rosca macho,
aplicável em tambores para uso em óleos e fluídos viscosos, com pressão até 0,5 BAR.
Fig. 1331 - ML - 200
TD 69

ACESSOINDUSTRIAL

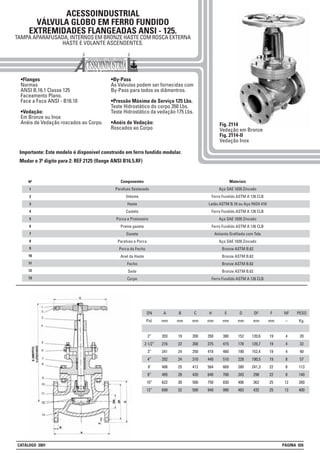

VÁLVULA GLOBO EM FERRO FUNDIDO
EXTREMIDADES FLANGEADAS ANSI - 125.
TAMPA APARAFUSADA, INTERNOS EM BRONZE HASTE COM ROSCA EXTERNA
HASTE E VOLANTE ASCENDENTES.
•Flanges
Normas
ANSI B.16.1 Classe 125
Faceamento Plano.
Face a Face ANSI - B16.10
•Vedação:
Em Bronze ou Inox
Anéis de Vedação roscados ao Corpo.
•By-Pass
As Valvulas podem ser fornecidas com
By-Pass para todos os diâmentros.
•Pressão Máxima de Serviço 125 Lbs.
Teste Hidrostático do corpo 350 Lbs.
Teste Hidrostático da vedação 175 Lbs.
Roscados ao Corpo
Fig. 2114
Vedação em Bronze
Fig. 2114-II
Vedação Inox
1
2
3
4
5
6
7
8
Nº Materiais
Latão ASTM B.16 ou Aço INOX 410
Bronze ASTM B.62
Bronze ASTM B.62
Bronze ASTM B.62
Bronze ASTM B.62
Componentes
Parafuso Sextavado
Volante
Haste
Castelo
Porca e Prisioneiro
Preme gaxeta
Gaxeta
Parafuso e Porca
Porca do Fecho
Anel da Haste
Fecho
Sede
Corpo
9
10
11
12
13
DN
Pol.
2”
2 1/2”
3”
4”
6’
8”
10”
12”
A
mm
203
216
241
292
406
495
622
699
B
mm
19
22
24
24
25
28
30
32
C
mm
200
200
250
310
412
420
500
500
H
mm
350
375
410
440
564
640
750
940
E
mm
380
415
460
510
669
700
830
990
D
mm
152
178
190
228
280
343
406
483
DF
mm
120,6
139,7
152,4
190,5
241,3
298
362
432
F
mm
19
19
19
19
22
22
25
25
NF
--
4
4
4
8
8
8
12
12
PESO
Kg.
20
32
40
57
113
140
260
400
Importante: Este modelo é disponivel construído em ferro fundido modular.
Mudar o 3º digito para 2: REF 2125 (flange ANSI B16.5.RF)

ACESSOINDUSTRIAL

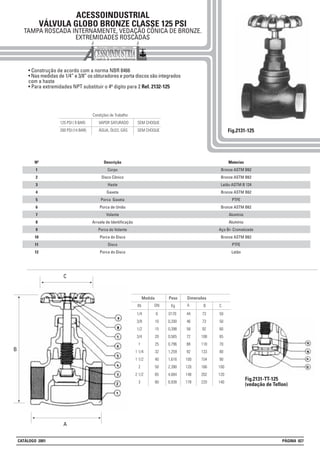

VÁLVULA GLOBO BRONZE CLASSE 125 PSI
TAMPA ROSCADA INTERNAMENTE, VEDAÇÃO CÔNICA DE BRONZE.
EXTREMIDADES ROSCADAS
• Construção de acordo com a norma NBR 8466
• Nas medidas de 1/4” e 3/8” os obturadores e porta discos são integrados
com a haste
• Para extremidades NPT substituir o 4º digito para 2 Ref. 2132-125
Fig.2131-125
Materias
Bronze ASTM B62
Bronze ASTM B62
Latão ASTM B 124
Bronze ASTM B62
PTFE
Bronze ASTM B62
Alumínio
Alumínio
Aço Bi- Cromatizado
Bronze ASTM B62
PTFE
Latão
Descrição
Corpo
Disco Cônico
Haste
Gaxeta
Porca Gaxeta
Porca de União
Volante
Porca do Volante
Porca do Disco
Disco
Porca do Disco
Nº
1
2
3
4
5
6
7
8
9
10
11
12
125 PSI ( 9 BAR) VAPOR SATURADO SEM CHOQUE
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
6
10
15
20
25
32
40
50
65
80
0170
0,200
0,398
0,565
0,796
1,259
1,616
2,390
4,684
6,938
44
46
58
72
88
92
100
120
148
178
73
73
92
108
118
133
154
166
202
220
50
50
60
65
70
80
90
100
120
140
C
C
A
B
Fig.2131-TT-125
(vedação de Teflon)

ACESSOINDUSTRIAL

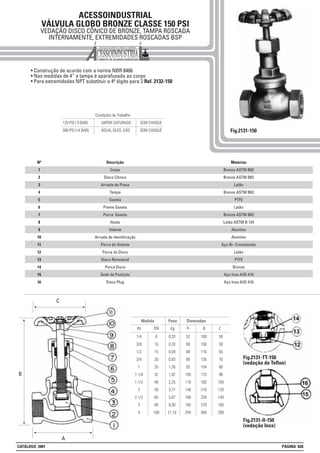

VEDAÇÃO DISCO CÔNICO DE BRONZE, TAMPA ROSCADA
INTERNAMENTE, EXTREMIDADES ROSCADAS BSP
• Nas medidas de 4” a tampa é aparafusada ao corpo
• Para extremidades NPT substituir o 4º digito para 2 Ref. 2132-150
Fig.2131-150
Materias
Bronze ASTM B62
Bronze ASTM B62
Latão
Bronze ASTM B62
PTFE
Latão
Bronze ASTM B62
Latão ASTM B 124
Alumínio
Alumínio
Latão
PTFE
Bronze
Aço Inox AISI 410
Aço Inox AISI 410
Descrição
Corpo
Disco Cônico
Arruela de Presa
Tampa
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
Porca do Disco
Disco Renovável
Porca Disco
Sede de Postição
Disco Plug
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
6
10
15
20
25
32
40
50
65
80
100
0,33
0,33
0,59
0,83
1,26
1,82
2,25
3,77
5,87
9,30
21,10
52
58
68
80
92
105
118
140
166
192
254
100
100
116
136
154
173
182
218
234
270
350
50
50
65
70
80
90
100
120
140
165
200
C
C
A
B
Fig.2131-TT-150
(vedação de Teflon)
Fig.2131-II-150
(vedação Inox)

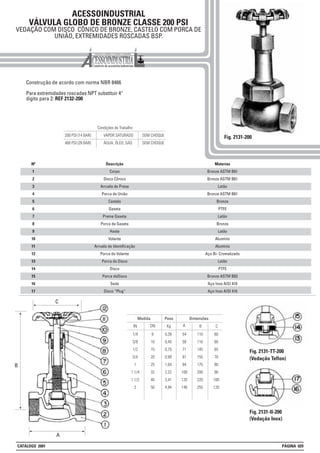

ACESSOINDUSTRIAL
VÁLVULA GLOBO DE BRONZE CLASSE 200 PSI
VEDAÇÃO COM DISCO CÔNICO DE BRONZE, CASTELO COM PORCA DE
UNIÃO, EXTREMIDADES ROSCADAS BSP.
Construção de acordo com norma NBR 8466
Para extremidades roscadas NPT substituir 4°
digito para 2: REF 2132-200
Fig. 2131-200
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Descrição
Corpo
Disco Cônico
Arruela de Presa
Porca de União
Castelo
Gaxeta
Preme Gaxeta
Porca de Gaxeta
Haste
Volante
Porca do Volante
Porca do Disco
Disco
Porca doDisco
Sede
Disco “Plug”
Materias
Bronze ASTM B61
Bronze ASTM B61
Latão
Bronze ASTM B61
Bronze
PTFE
Latão
Bronze
Latão
Alumínio
Alumínio
Latão
PTFE
Bronze ASTM B62
Aço Inox AISI 410
Aço Inox AISI 410
Fig. 2131-II-200
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
6
10
15
20
25
32
40
50
0,39
0,45
0,75
0,99
1,64
2,22
3,41
4,94
54
58
71
81
94
108
120
148
110
110
145
155
175
200
220
255
C
60
60
65
70
80
90
100
120
(Vedação Inox)
C
B
A
Fig. 2131-TT-200
(Vedação Teflon)

ACESSOINDUSTRIAL

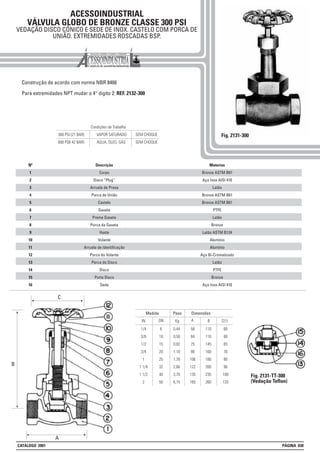

VÁLVULA GLOBO DE BRONZE CLASSE 300 PSI
VEDAÇÃO DISCO CÔNICO E SEDE DE INOX. CASTELO COM PORCA DE
UNIÃO. EXTREMIDADES ROSCADAS BSP.
Para extremidades NPT mudar o 4° digito 2: REF. 2132-300
Fig. 2131-300
600 PSI( 42 BAR) ÁGUA, ÓLEO, GÁS SEM CHOQUE
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Descrição
Corpo
Disco “Plug”
Arruela de Presa
Porca de União
Castelo
Gaxeta
Preme Gaxeta
Porca da Gaxeta
Haste
Volante
Porca do Volante
Porca do Disco
Disco
Porta Disco
Sede
Materias
Bronze ASTM B61
Aço Inox AISI 410
Latão
Bronze ASTM B61
Bronze ASTM B61
PTFE
Latão
Bronze
Latão ASTM B124
Alumínio
Alumínio
Aço Bi-Cromatizado
Latão
PTFE
Bronze
Aço Inox AISI 410
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
6
10
15
20
25
32
40
50
0,44
0,50
0,82
1,10
1,78
2,66
3,70
6,15
58
64
75
90
106
122
135
165
110
110
145
160
180
200
235
260
60
60
65
70
80
90
100
120
C(1)
Fig. 2131-TT-300
(Vedação Teflon)
C
B
A

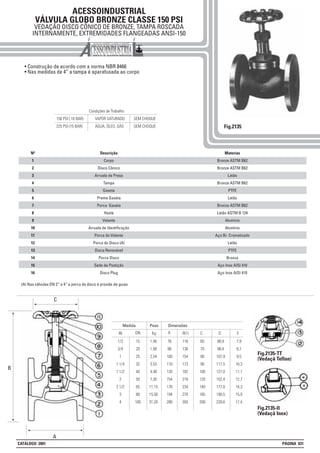

ACESSOINDUSTRIAL
VEDAÇÃO DISCO CÔNICO DE BRONZE, TAMPA ROSCADA
INTERNAMENTE, EXTREMIDADES FLANGEADAS ANSI-150
• Nas medidas de 4” a tampa é aparafusada ao corpo
Fig.2135
Materias
Bronze ASTM B62
Bronze ASTM B62
Latão
Bronze ASTM B62
PTFE
Latão
Bronze ASTM B62
Latão ASTM B 124
Alumínio
Alumínio
Latão
PTFE
Bronze
Aço Inox AISI 410
Aço Inox AISI 410
Descrição
Corpo
Disco Cônico
Arruela de Presa
Tampa
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
Porca do Disco (A)
Disco Renovável
Porca Disco
Sede de Postição
Disco Plug
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
(A) Nas válvulas DN 2” a 4” a porca do disco é provida de guias
Peso Dimensões
Kg B(1)IN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
15
20
25
32
40
50
65
80
100
1,40
1,90
2,54
3,53
4,48
7,30
11,15
15,50
31,20
76
86
100
110
126
154
176
194
280
116
136
154
173
182
218
234
270
350
65
70
80
90
100
120
140
165
200
C
88,9
98,4
107,9
117,5
127,0
152,4
177,8
190,5
228,6
D
7,9
8,7
9,5
10,3
11,1
12,7
14,3
15,9
17,4
E
C
A
B
Fig.2135-TT
(Vedaçã Teflon)
Fig.2135-II
(Vedaçã Inox)

ACESSOINDUSTRIAL

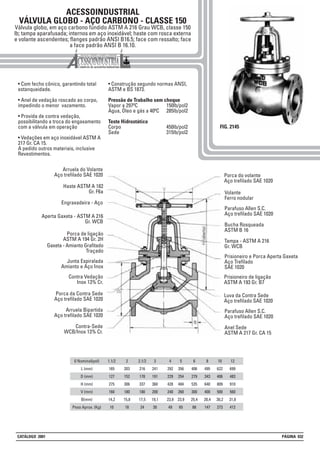

VÁLVULA GLOBO - AÇO CARBONO - CLASSE 150
Válvula globo, em aço carbono fundido ASTM A 216 Grau WCB, classe 150
lb; tampa aparafusada; internos em aço inoxidável; haste com rosca externa
e volante ascendentes; flanges padrão ANSI B16.5; face com ressalto; face
a face padrão ANSI B 16.10.
• Com fecho cônico, garantindo total
estanqueidade.
• Anel de vedação roscado ao corpo,
impedindo o menor vazamento.
• Provida de contra vedação,
possibilitando a troca do engaxamento
com a válvula em operação
• Vedações em aço inoxidável ASTM A
217 Gr. CA 15.
Revestimentos.
ASTM e BS 1873.
Pressão de Trabalho sem choque
Vapor a 297ºC 150lb/pol2
Água, Óleo e gás a 40ºC 285lb/pol2
Teste Hidrostático
Corpo 450lb/pol2
Sede 315lb/pol2
FIG. 2145
1.1/2
165
127
275
160
14,2
10
2
203
152
306
180
15,8
18
2.1/2
216
178
337
180
17,5
24
3
241
191
360
200
19,1
30
8
495
343
640
400
28,4
147
5
356
254
484
260
23,9
65
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B(mm)
Peso Aprox. (Kg)
4
292
229
428
240
23,9
49
6
406
279
535
300
25,4
88
10
622
406
809
500
30,2
273
12
699
483
910
560
31,8
412
Arruela do Volante
Bucha Rosqueada
ASTM B 16
Prisioneiro e Porca Aperta Gaxeta
Aço Trefilado
SAE 1020
ASTM A 193 Gr. B7
Tampa - ASTM A 216
Gr. WCB
Porca de ligação
ASTM A 194 Gr. 2H
Contra-Sede
WCB/Inox 13% Cr.
Porca do volante
Volante
Ferro nodular
Haste ASTM A 182
Gr. F6a
Aperta Gaxeta - ASTM A 216
Gr. WCB
Gaxeta - Amianto Grafitado
Traçado
Contra Vedação
Inox 13% Cr.
Junta Espiralada
Amianto e Aço Inox
Porca da Contra Sede
Parafuso Allen S.C.
Luva da Contra Sede
Parafuso Allen S.C.
Anel Sede
Engraxadeira - Aço
Arruela Bipartida

ACESSOINDUSTRIAL
VÁLVULA GLOBO - AÇO CARBONO
FUNDIDO- CLASSE 300
Válvula Globo em aço carbono fundido ASTM A 216 Grau WCB, classe 300lb;
tampa aparafusada; internos em aço inoxidável; haste com rosca externa e
volante ascendente; flange padrão ANSI B 16.5; Classe 300-RF
face a face padrão ANSI B 16.10.
• Com fecho cônico, garantido total
estanqueidade.
• Anel de vedação roscado ao corpo.
• Provida de contra Vedação, permitindo
a troca do engaxetamento com a válvula
em operação.
• Vedação em aço inoxidável ASTM A
217 Gr CA15.A pedido outros materiais
inclusive revestimentos.
• Construção segundo noma
ANSI/ASTM.
Varpor a 297º C 300lb/pol2
Teste Hidrostático
Corpo 1125lb/pol2
Sede 815lb/pol2
• Modelo disponível com extremidades
pontas biseladas para solda (BW)
Fig. 2149. Fig. 2146
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso Aprox. Kg.
1.1/2
229
155
376
200
20,6
20
2
267
165
402
230
22,4
29
2. 1/2
292
191
446
250
25,4
42
3
318
210
467
250
28,4
54
4
356
254
548
350
31,8
84
5
400
279
623
400
35,1
114
6
445
318
702
440
36,6
163
8
559
381
845
550
41,1
262
10
622
445
997
560
47,8
405
12
711
521
1107
640
50,8
580
Arruela
do Volante
Brucha rosqueada
ASTM B 16
Prisioneiro e porca
aperta Gaxeta
Aço trefilado
SAE 1020
ASTM A 193 Gr. B7
Tampa
ASTM A 216
Gr. WCB
Porca de ligação
ASTM A 194 Gr. 2H
Contra-Sede
WCB/Inox 13% Cr.
Porca do volante
Volante
Ferro nodular
Haste
ASTM A 182
Gr. F6a
Aperta Gaxeta
ASTM A 216
Gr. WCB
Gaxeta
Amianto grafitado
trançado
Contra Vedação
Inox 13% Cr.
Junta espiralada
Amianto e Aço inox
Parafuso Allen S.C.
Aço trefilado SAE 1020Luva da Contra Sede
Parafuso Allen S.C.
Anel Sede
Corpo
ASTM A 216
Gr. WCB
Arruela
do Volante

ACESSOINDUSTRIAL

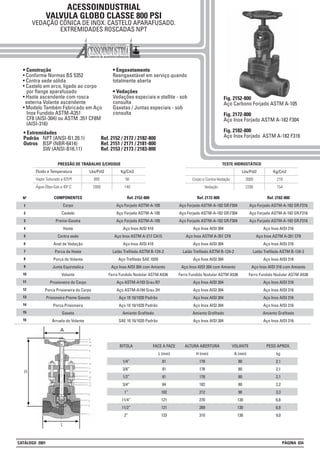

VALVULA GLOBO CLASSE 800 PSI
VEDAÇÃO CÔNICA DE INOX. CASTELO APARAFUSADO.
EXTREMIDADES ROSCADAS NPT
• Construção
• Conforme Normas BS 5352
• Contra sede sólida
• Castelo em arco, ligado ao corpo
por flange aparafusado
• Haste ascendente com rosca
externa Volante ascendente
(AISI-316)
• Engaxetamento
totalmente aberta
• Vedações
Vedações especiais e stellite - sob
consulta
Gaxetas / Juntas especiais - sob
consulta
BITOLA
1/4”
3/8”
1/2”
3/4”
1”
11/4”
11/2”
2”
FACE A FACE
L (mm)
81
81
81
84
102
121
121
133
ALTURA ABERTURA
H (mm)
178
178
178
182
212
270
289
310
VOLANTE
A (mm)
80
80
80
80
90
130
130
130
PESO APROX.
kg
2,1
2,1
2,1
2,2
3,3
6,8
6,8
9,0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
Nº Ref. 2152-800
Aço Inox AISI 410
Aço Inox AISI 410
Aço Inox AISI 304 com Amianto
Aço ASTM-A193 Grau B7
Aço ASTM-A194 Grau 2H
Aço 10 10/1020 Padrão
Amianto Grafitado
SAE 10 10/1020 Padrão
COMPONENTES
Corpo
Castelo
Preme-Gaxeta
Haste
Contra sede
Anel de Vedação
Porca da Haste
Porca do Volante
Junta Espirotalica
Volante
Prosioneiro do Corpo
Porca Prisioneira do Corpo
Prisioneira Preme Gaxeta
Porca Prisioneira
Gaxeta
Arruela do Volante
Ref. 2172-800
Aço Forjado ASTM-A-182 GR.F304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Amianto Grafitado
Aço Inox AISI 304
Ref. 2182-800
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Amianto Grafitado
Aço Inox AISI 316
15
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
2200 154Vedação
TESTE HIDROSTÁTICO
Fig. 2152-800
Fig. 2172-800
Fig. 2182-800
• Extremidades
Padrão NPT (ANSI-B1.20.1) Ref. 2152 / 2172 / 2182-800
Outros BSP (NBR-6414) Ref. 2151 / 2171 / 2181-800
SW (ANSI-B16.11) Ref. 2153 / 2173 / 2183-800

ACESSOINDUSTRIAL
VÁLVULA GLOBO CLASSE 1500 PSI
EXTREMIDADES ROSCADAS NPT.
• Construção
• Contra sede sólida.
• Castelo em arco, ligado ao
corpo por flange aparafusado
• Haste ascendente com rosca
externa Volante ascendente
(AISI-316)
• Engaxetamento
totalmente aberta
• Vedações
sob consulta
sob consulta
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
3700 259Vedação
TESTE HIDROSTÁTICO
Fig. 2152-1500
Aço Forjado ASTM A-105
Fig. 2172-1500
Aço Inox ASTM A-182 F304
Fig. 2182-1500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
Nº Ref. 2152-1500
Aço Inox AISI 410
Aço Inox AISI 410
Aço Carbono
Amianto Grafitado
COMPONENTES
Corpo
Castelo
Preme-Gaxeta
Haste
Contra sede
Anel de Vedação
Porca da Haste
Porca do Volante
Anel RTJ
Volante
Prisioneiro Preme Gaxeta
Porca Prisioneiro
Gaxeta
Arruela do Volante
Ref. 2172-1500
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Amianto Grafitado
Aço Inox AISI 304
Ref. 2182-1500
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Amianto Grafitado
Aço Inox AISI 316
15
BITOLA
1/2”
3/4”
1”
1 1/4”
1 1/2”
FACE A FACE
L (mm)
84
102
121
133
133
ALTURA ABERTA
H (mm)
212
212
289
310
310
VOLANTE
A (mm)
90
90
130
130
130
PESO APROX.
kg
2,2
3,3
6,8
9,0
9,0
• Extremidades
Padrão -NPT (ANSI-B1.20.1) Ref. 2152 / 2172 / 2182 - 1500
Outros -BSP (NBR-6414) Ref. 2151 / 2171 / 2181 - 1500
-SW (ANSI-B16.11) Ref. 2153 / 2173 / 2183 - 1500

ACESSOINDUSTRIAL

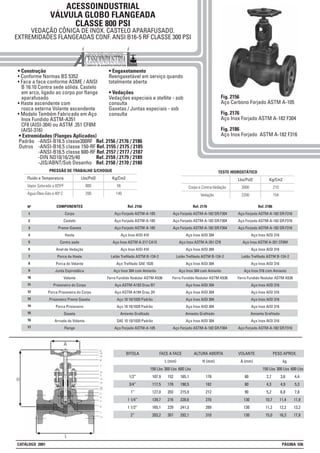

VÁLVULA GLOBO FLANGEADA
CLASSE 800 PSI
EXTREMIDADES FLANGEADAS CONF. ANSI B16-5 RF CLASSE 300 PSI
• Construção
• Face a face conforme ASME / ANSI
B 16.10 Contra sede sólida. Castelo
em arco, ligado ao corpo por flange
aparafusado
• Haste ascendente com
rosca externa Volante ascendente
(AISI-316)
• Engaxetamento
totalmente aberta
• Vedações
consulta
Gaxetas / Juntas especiais - sob
consulta
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
2200 154Vedação
TESTE HIDROSTÁTICO
Fig. 2156
Fig. 2176
Fig. 2186
BITOLA
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
FACE A FACE
L (mm)
300 Lbs
152
178
203
216
229
267
ALTURA ABERTA
H (mm)
178
182
212
270
289
310
VOLANTE
A (mm)
80
80
90
130
130
130
PESO APROX.
kg
150 Lbs
107,9
117,5
127,0
139,7
165,1
203,2
600 Lbs
165,1
190,5
215,9
228,6
241,3
292,1
300 Lbs
3,6
4,9
6,8
11,4
12,2
16,3
150 Lbs
2,7
4,3
5,2
10,7
11,2
15,0
600 Lbs
4,4
5,3
7,8
11,9
13,2
17,8
Padrão -ANSI-B16.5 classe300RF Ref. 2156 / 2176 / 2186
Outros -ANSI-B16.5 classe 150-RF Ref. 2155 / 2175 / 2185
-ANSI-B16.5 classe 600-RF Ref. 2157 / 2177 / 2187
-DIN ND10/16/25/40 Ref. 2159 / 2179 / 2189
-JIS/ABNT/Sob Desenho Ref. 2150 / 2170 / 2180
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
Nº Ref. 2156
Aço Inox AISI 410
Aço Inox AISI 410
Amianto Grafitado
COMPONENTES
Corpo
Castelo
Preme-Gaxeta
Haste
Contra sede
Anel de Vedação
Porca da Haste
Porca do Volante
Junta Espirotálica
Volante
Prisioneiro Preme Gaxeta
Porca Prisioneiro
Gaxeta
Arruela do Volante
Flange
Ref. 2176
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Amianto Grafitado
Aço Inox AISI 304
Ref. 2186
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Amianto Grafitado
Aço Inox AISI 316
15
17

• Com fecho cônico, garantindo total
estanqueidade.
• Anel de vedação integral impedindo
qualquer vazamento .
• Provida de contra vedação,
possibilitando a troca do engaxetamento
• Construção segundo normas ANSI/
ASTM
fornecidas em aço inox forjado ASTM-
A182 Gr F304 ou F316, com flanges
aplicados.
Varpor a 297° C 150lb/pol2
Água, óleo e gás a 40° C 275lb/pol2
Teste Hidrostático
Corpo 425lb/pol2
Sede 300lb/pol2

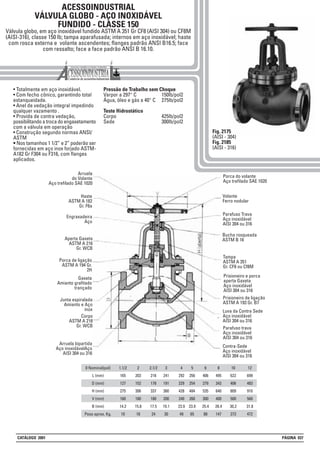

Fig. 2175
(AISI - 304)
Fig. 2185
(AISI - 316)
ACESSOINDUSTRIAL
VÁLVULA GLOBO - AÇO INOXIDÁVEL
Válvula globo, em aço inoxidável fundido ASTM A 351 Gr CF8 (AISI 304) ou CF8M
(AISI-316), classe 150 lb; tampa aparafusada; internos em aço inoxidável; haste
com rosca externa e volante ascendentes; flanges padrão ANSI B16.5; face
com ressalto; face a face padrão ANSI B 16.10.
1.1/2
165
127
275
160
14.2
10
2
203
152
306
180
15.8
18
2.1/2
216
178
337
180
17.5
24
3
241
191
360
200
19.1
30
8
495
343
640
400
28.4
147
5
356
254
484
260
23.9
65
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso aprox. Kg.
4
292
229
428
240
23.9
49
6
406
279
535
300
25.4
88
12
699
483
910
560
31.8
472
Engraxadeira
Aço
Bucha rosqueada
ASTM B 16
Prisioneiro e porca
aperta Gaxeta
Aço inoxidável
AISI 304 ou 316
ASTM A 193 Gr. B7
Tampa
ASTM A 351
Gr. CF8 ou Cf8M
Porca de ligação
ASTM A 194 Gr.
2H
Contra-Sede
Aço inoxidável
AISI 304 ou 316
Porca do volante
Volante
Ferro nodular
Haste
ASTM A 182
Gr. F6a
Aperta Gaxeta
ASTM A 216
Gr. WCB
Gaxeta
Amianto grafitado
trançado
Junta espiralada
Amianto e Aço
inox
Parafuso trava
Aço inoxidável
AISI 304 ou 316
Luva da Contra Sede
Aço inoxidável
AISI 304 ou 316
Parafuso Trava
Aço inoxidável
AISI 304 ou 316
Corpo
ASTM A 216
Gr. WCB
Arruela
do Volante
Arruela bipartida
Aço inoxidávelAço
AISI 304 ou 316
10
622
406
809
500
30,2
273

• Com fecho cônico garantindo total
estanqueidade.
• Anel integral ao corpo, impedindo o
menor vazamento.
• Provida de contra vedação, permitindo
a troca do engaxetamento com a válvula
em operação.
• A pedido, forneceremos prisioneiros
e porcas em aço inoxidável.
ASTM e BS 1873.
Pressão de Trabalho sem Choques
CF8 Vapor a 560°C 300lb/pol2
Água, óleo e gases a 40°C 720 lb/pol2
CF8M Vapor a 607 °C 300lb/pol2
Água, óleo e gás a 40°C 720 lb/pol2
Teste hidrostáticos
Corpo 1100 lb/pol2
Sede 790 lb/pol2
fornecidas em aço inox forjado ASTM-
A182 GR.F304 ou F316, com flanges
aplicados.
Fig. 2176
AISI- 304
Fig. 2186
AISI- 316
ACESSOINDUSTRIAL
VÁLVULA GLOBO - AÇO INOXIDÁVEL
Válvula globo em aço inoxidável fundido ASTM-A 351 CF8 (AISI 304 ou CF8M)
(AISI-316) classe 300lb; tampa aparafusada; haste com rosca externa e volante
ascendentes; flanges no padrão ANSI B 16.5 Classe 300; face com ressalto; face
a face padrão ANSI B 16.10
1.1/2
229
155
376
200
20.6
20
2
267
165
402
230
22.4
29
2.1/2
292
191
446
250
25.4
42
3
318
210
467
250
28.4
54
8
559
381
845
550
41.1
262
5
400
279
623
400
35.1
114
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso aprox. Kg.
4
356
254
548
350
31.8
84
6
445
318
702
440
36.6
163
10
622
445
997
560
47.8
405
12
711
521
1107
640
50.8
580
Porca do volante
Aço trefilado
SAE 1020
Arruela
do Volante
SAE 1020
Volante
Ferro nodular
Haste
Aço inoxidável
AISI 304 ou 316
Engraxadeira
Aço
Aperta Gaxeta
ASTM A 351
Gr. CF8 ou CF8M
Gaxeta
Amianto grafitado
trançado
Porca de Ligação
ASTM A 194 Gr. 2H
Junta espiralada
Amianto e Aço inox
Corpo
ASTM A 351
Gr. CF8 ou CF8M
Arruela bipartida
Aço inoxidável
AISI 304 ou 316
Parafuso Trava
Aço inoxidável
AISI 304 ou 316
Bucha rosqueada
ASTM B 16
Tampa
ASTM A 351
Gr. CF8 ou CF8M
Prisioneiro de
ligação
ASTM A 193 ou 316
Prisioneiro e porca
aperta Gaxeta
Aço inoxidável
AISI 304 ou 316
Luva da Contra-Sede
Aço inoxidável
AISI 304 ou 316
Parafuso Trava
Aço inoxidável
AISI 304 ou 316
Contra-Sede
ASTM A 351
Gr. CF8 ou Cf8M

IMPORTANTE:
Ref.2195-ANSI-150
Ref.2196-ANSI-300(Padrão)
Ref.2197-ANSI-600
Ref.2199-DIN(Definir PN)
Ref.2190-Pontas p/solda
ACESSOINDUSTRIAL

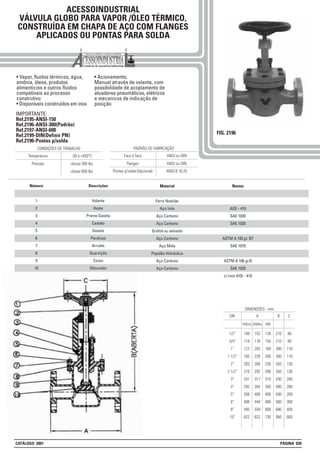

VÁLVULA GLOBO PARA VAPOR /ÓLEO TÉRMICO,
CONSTRUÍDA EM CHAPA DE AÇO COM FLANGES
APLICADOS OU PONTAS PARA SOLDA
FIG. 2196
• Vapor, fluídos térmicos, água,
amônia, óleos, produtos
alimenticios e outros fluídos
compatíveis ao processo
construtivo
• Disponíveis construídos em inox
• Acionamento;
Manual através de volante, com
possibilidade de acoplamento de
atuadores pneumáticos, elétricos
e mecanicos de indicação de
posição
Pressão classe 300 lbs
classe 600 lbs
CONDIÇÕES DE TRABALHO
Temperatura -30 a +450°C
DN
1/2”
3/4”
1”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
8”
10”
DIMENSÕES - mm
150Lbs
108
118
127
165
203
216
241
292
356
406
495
622
A
300lbs
152
178
203
228
266
292
317
355
400
444
559
622
DIN
130
150
160
200
230
290
310
350
400
480
600
730
B
210
210
300
300
350
350
430
500
500
560
680
950
80
80
110
110
130
130
200
200
200
300
400
600
C
Flanges ANSI ou DIN
ANSI B 16.25
PADRÃO DE FABRICAÇÃO
Face à face ANSI ou DIN
Pontas p/solda:(Opcional)
Descrições
Volante
Haste
Preme Gaxeta
Castelo
Gaxeta
Parafuso
Arruela
Guarnição
Corpo
Obturador
Material
Ferro Nodular
Aço Inóx
Aço Carbono
Aço Carbono
Grafoil ou amianto
Aço Carbono
Aço Mola
Papelão Hidráulico
Aço Carbono
Aço Carbono
Número
1
2
3
4
5
6
7
8
9
10
Norma
AISI - 410
SAE 1020
SAE 1020
ASTM A 193 gr. B7
SAE 1070
ASTM A 106 gr.B
SAE 1020
c/ inox AISI - 410

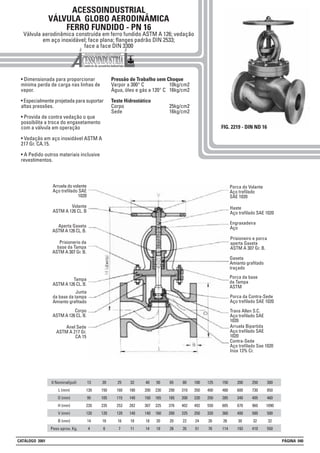

• Dimensionada para proporcionar
mínima perda de carga nas linhas de
vapor.
• Especialmente projetada para suportar
altas pressões.
• Provida de contra vedação o que
possibilita a troca do engaxetamento
217 Gr. CA.15.
• A Pedido outros materiais inclusive
revestimentos.
Varpor a 300° C 10kg/cm2
Água, óleo e gás a 120° C 16kg/cm2
Teste Hidrostático
Corpo 25kg/cm2
Sede 16kg/cm2
FIG. 2219 - DIN ND 16
ACESSOINDUSTRIAL
VÁLVULA GLOBO AERODINÂMICA
FERRO FUNDIDO - PN 16
Válvula aerodinâmica construída em ferro fundido ASTM A 126; vedação
em aço inoxidável; face plana; flanges padrão DIN 2533;
face a face DIN 3300
13
130
95
220
120
14
4
20
150
105
235
120
16
6
25
160
115
253
120
16
7
32
180
140
282
140
18
11
80
310
200
402
225
22
35
50
230
165
325
160
20
19
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso aprox. Kg.
40
200
150
307
140
18
14
65
290
185
376
200
20
28
100
350
220
492
250
24
51
125
400
250
550
320
26
76
150
480
285
605
360
26
114
200
600
340
670
400
30
193
250
730
405
960
500
32
410
300
850
460
1090
500
32
550
Porca do Volante
Aço trefilado
SAE 1020
Engraxadeira
Aço
Haste
Prisioneiro e porca
aperta Gaxeta
ASTM A 307 Gr. B.
Porca da Contra-Sede
Tampa
ASTM A 126 CL. B.
Anel Sede
ASTM A 217 Gr.
CA 15
Arruela do volante
Aço trefilado SAE
1020
Volante
ASTM A 126 CL. B
Aperta Gaxeta
ASTM A 126 CL. B.
Gaxeta
Amianto grafitado
traçado
Prisionerio da
base da Tampa
ASTM A 307 Gr. B.
Junta
da base da tampa
Amianto grafitado
Porca da base
da Tampa
ASTM
Corpo
ASTM A 126 CL. B.
Trava Allen S.C.
Aço trefilado SAE
1020
Arruela Bipartida
Aço trefilado SAE
1020
Contra-Sede
Aço trefilado Sae 1020
Inox 13% Cr.

ACESSOINDUSTRIAL

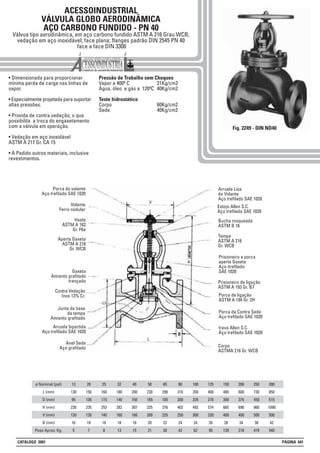

VÁLVULA GLOBO AERODINÂMICA
AÇO CARBONO FUNDIDO - PN 40
Válvua tipo aerodinâmica, em aço carbono fundido ASTM A 216 Grau WCB;
vedação em aço inoxidável; face plana; flanges padrão DIN 2545 PN 40
• Dimensionada para proporcionar
mínima perda de carga nas linhas de
vapor.
• Especialmente projetada para suportar
altas pressões.
• Provida de contra vedação, o que
possibilita a troca do engaxetamento
com a válvula em operação.
• Vedação em aço inoxidável
• A Pedido outros materiais, inclusive
revestimentos.
Pressão de Trabalho sem Choques
Vapor a 400º C 21Kg/cm2
Água, óleo e gás a 120ºC 40Kg/cm2
Teste hidrostático
Corpo 60Kg/cm2
Sede 40Kg/cm2
Fig. 2249 - DIN ND40
ø Nominal (pol)
L (mm)
D (mm)
H (mm)
V (mm)
B (mm)
Peso Aprox. Kg.
13
130
95
220
120
16
5
20
150
105
235
120
18
7
25
160
115
253
140
18
8
32
180
140
282
160
18
13
40
200
150
307
160
18
15
50
230
165
325
200
20
21
65
290
185
376
225
22
30
80
310
200
402
250
24
42
100
350
235
492
300
24
62
125
400
270
574
320
26
95
150
480
300
665
400
28
139
200
600
375
690
400
34
218
250
730
450
960
500
38
419
300
850
515
1090
500
42
540
Arruela Lisa
do Volante
Estojo Allen S.C.
Bucha rosqueada
ASTM B 16
Prisioneiro e porca
aperta Gaxeta
Aço itrefilado
SAE 1020
ASTM A 193 Gr. B7
Tampa
ASTM A 216
Gr. WCB
Porca de ligação
ASTM A 194 Gr. 2H
Corpo
ASTMA 216 Gr. WCB
Porca do volante
Volante
Ferro nodular
Arruela bipartida
Haste
ASTM A 182
Gr. F6a
Aperta Gaxeta
ASTM A 216
Gr. WCB
Gaxeta
Amianto grafitado
trançado
Contra Vedação
Inox 13% Cr.
Junta da base
da tampa
Amianto grafitado
Porca da Contra Sede
trava Allen S.C.
Anel Sede
Aço grafitado

C
B
A
ACESSOINDUSTRIAL

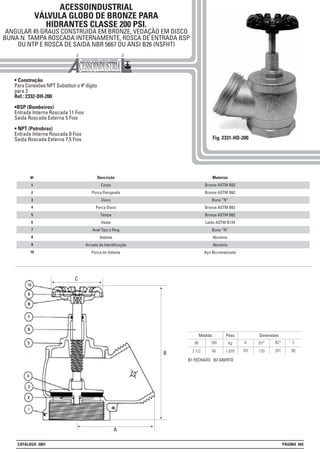

VÁLVULA GLOBO DE BRONZE PARA
ANGULAR 45 GRAUS CONSTRUIDA EM BRONZE, VEDAÇÃO EM DISCO
BUNA N. TAMPA ROSCADA INTERNAMENTE, ROSCA DE ENTRADA BSP
OU NTP E ROSCA DE SAIDA NBR 5667 OU ANSI B26 (NSFHT)
• Construção
para 2
Ref.: 2332-DH-200
•BSP (Bombeiros)
Saida Roscada Externa 5 Fios
• NPT (Petrobras)
Saida Roscada Externa 7,5 Fios Fig. 2331-HD-200
Peso Dimensões
Kg B1*IN
Medida
DN A B2*
1,870 1702 1/2 65 107 201
B1 FECHADO B2 ABERTO
C
90
1
2
3
4
5
6
7
8
Nº Materias
Bronze ASTM B62
Bronze ASTM B62
Buna “N”
Bronze ASTM B62
Bronze ASTM B62
Latão ASTM B124
Buna “N”
Alumínio
Alumínio
Aço Bicromatizado
Descrição
Corpo
Porca Flangeada
Disco
Porca Disco
Tampa
Haste
Anel Tipo o Ring
Volante
Porca do Volante
9
10

ACESSOINDUSTRIAL

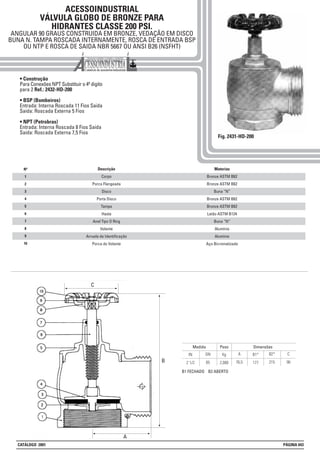

VÁLVULA GLOBO DE BRONZE PARA
ANGULAR 90 GRAUS CONSTRUIDA EM BRONZE, VEDAÇÃO EM DISCO
BUNA N. TAMPA ROSCADA INTERNAMENTE, ROSCA DE ENTRADA BSP
OU NTP E ROSCA DE SAIDA NBR 5667 OU ANSI B26 (NSFHT)
• Construção
para 2 Ref.: 2432-HD-200
• BSP (Bombeiros)
Entrada: Interna Roscada 11 Fios Saida
Saida: Roscada Externa 5 Fios
• NPT (Petrobras)
Entrada: Interna Roscada 8 Fios Saida
Saida: Roscada Externa 7,5 Fios
Fig. 2431-HD-200
1
2
3
4
5
6
7
8
Nº Materias
Bronze ASTM B62
Bronze ASTM B62
Buna “N”
Bronze ASTM B62
Bronze ASTM B62
Latão ASTM B124
Buna “N”
Alumínio
Alumínio
Aço Bicromatizado
Descrição
Corpo
Porca Flangeada
Disco
Porta Disco
Tampa
Haste
Anel Tipo O Ring
Volante
Porca do Volante
9
10
Peso Dimensões
Kg B1*IN
Medida
DN A B2*
2,080 1772 1/2 65 76,5 215
C
90
B1 FECHADO B2 ABERTO
C
B
A

ACESSOINDUSTRIAL

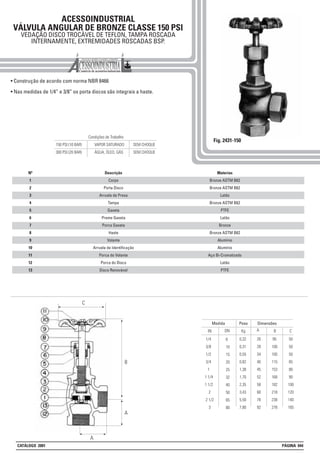

VÁLVULA ANGULAR DE BRONZE CLASSE 150 PSI
VEDAÇÃO DISCO TROCÁVEL DE TEFLON, TAMPA ROSCADA
INTERNAMENTE, EXTREMIDADES ROSCADAS BSP.
• Construção de acordo com norma NBR 8466
• Nas medidas de 1/4” e 3/8” os porta discos são integrais a haste.
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
6
10
15
20
25
32
40
50
65
80
0,32
0,31
0,55
0,82
1,38
1,70
2,35
3,43
5,50
7,80
26
28
34
40
45
52
58
68
78
92
95
100
100
115
153
168
182
218
238
278
Fig. 2431-150
Materias
Bronze ASTM B62
Bronze ASTM B62
Latão
Bronze ASTM B62
PTFE
Latão
Bronze
Bronze ASTM B62
Alumínio
Alumínio
Aço Bi-Cromatizado
Latão
PTFE
Descrição
Corpo
Porta Disco
Arruela de Presa
Tampa
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
Porca do Disco
Disco Renovável
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
C
50
50
50
65
80
90
100
120
140
165
A
A
B
C

Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
6
10
15
20
25
32
40
50
0,45
0,45
0,83
0,98
1,55
2,20
3,60
4,50
27
27
38
41
46
52
68
74
110
110
145
155
175
200
220
255
60
60
65
70
80
90
100
120
C
ACESSOINDUSTRIAL

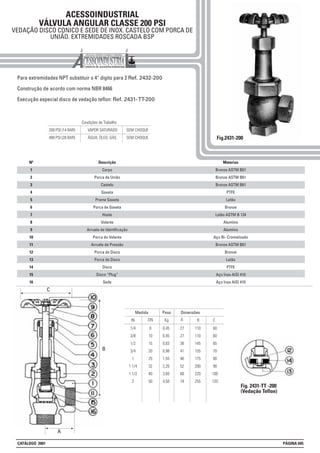

VÁLVULA ANGULAR CLASSE 200 PSI
VEDAÇÃO DISCO CONICO E SEDE DE INOX. CASTELO COM PORCA DE
UNIÃO. EXTREMIDADES ROSCADA BSP
Para extremidades NPT substituir o 4° digito para 2 Ref. 2432-200
Execução especial disco de vedação teflon: Ref. 2431-TT-200
Fig.2431-200
Materias
Bronze ASTM B61
Bronze ASTM B61
Bronze ASTM B61
PTFE
Latão
Bronze
Latão ASTM B 124
Alumínio
Alumínio
Bronze ASTM B61
Bronze
Latão
PTFE
Aço Inox AISI 410
Aço Inox AISI 410
Descrição
Corpo
Porca de União
Castelo
Gaxeta
Preme Gaxeta
Porca de Gaxeta
Haste
Volante
Porca do Volante
Arruela de Pressão
Porca do Disco
Porca do Disco
Disco
Disco “Plug”
Sede
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Fig. 2431-TT -200
(Vedação Teflon)
C
B
A

ACESSOINDUSTRIAL

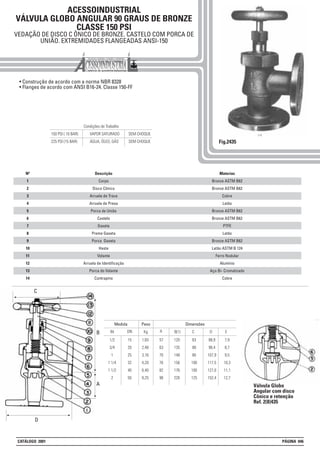

VÁLVULA GLOBO ANGULAR 90 GRAUS DE BRONZE
CLASSE 150 PSI
VEDAÇÃO DE DISCO C ÔNICO DE BRONZE. CASTELO COM PORCA DE
UNIÃO. EXTREMIDADES FLANGEADAS ANSI-150
• Flanges de acordo com ANSI B16-24. Classe 150-FF
Fig.2435
Materias
Bronze ASTM B62
Bronze ASTM B62
Cobre
Latão
Bronze ASTM B62
Bronze ASTM B62
PTFE
Latão
Bronze ASTM B62
Latão ASTM B 124
Ferro Nodular
Alumínio
Cobre
Descrição
Corpo
Disco Cônico
Arruela de Trava
Arruela de Presa
Porca de União
Castelo
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
Contrapino
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Peso Dimensões
Kg B(1)IN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
15
20
25
32
40
50
1,83
2,48
3,16
4,20
6,40
8,25
57
63
70
76
82
98
120
135
148
156
176
226
63
80
80
100
100
125
C
88,9
98,4
107,9
117,5
127,0
152,4
D
7,9
8,7
9,5
10,3
11,1
12,7
E
C
A
D
B
Válvula Globo
Angular com disco
Cônico e retenção
Ref. 2(8)435

ACESSOINDUSTRIAL
VÁLVULA DE VEDAÇÃO E RETENÇÃO- PASSAGEM
ANGULAR, CONSTRUIDAS EM CHAPA DE AÇO COM
EXTREMIDADES COM PONTAS PARA SOLDA OU
FLANGES APLICADOS
FIG. 2490
• Vapor, fluídos térmicos, água, amônia,
óleos, produtos alimenticios e outros
fluídos compatíveis ao processo
construtivo
IMPORTANTE:
Ref.2495- ANSI - 150
Ref.2496- ANSI - 300(Padrão)
Ref.2497- ANSI - 600
Ref.2499- DIN (Definir PN)
Ref.2490- Pontas p/ solda
Para modelos com extremidades
flangeadas, considerar as mesmas
dimensões
DN
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
8”
10”
12”
DIMENSÕES - mm
A
76
89
102
108
114
133
146
158
178
200
222
279
311
355
B
170
170
250
280
280
330
330
380
470
550
650
700
780
1100
C
80
80
110
110
110
130
130
200
200
200
300
400
600
600
3
7
12
21
30
52
76
117
208
337
502
900
1330
1980
KV
Flanges ANSI OU DIN
ANSI B 16.25
Face à face ANSI B16.10 300 LBS
Pontas para solda
classe 600 lbs
Descrições
Volante
Haste
Preme Gaxeta
Castelo
Gaxeta
Parafuso
Arruela
Guarnição
Corpo
Bucha de guia
Pistão
Material
Ferro Nodular
Aço Inóx
Aço Carbono
Aço Carbono
Grafoil ou amianto
Aço Carbono
Aço Mola
Aço Carbono
Ferro Fundido
Aço Carbono
Número
1
2
3
4
5
6
7
8
9
10
11
Norma
AISI -410
SAE-1020
SAE 1020
ASTM A 193 gr.B 7
SAE 1070
ASTM A 106 gr.B
SAE 1020
C/ inox AISI 410

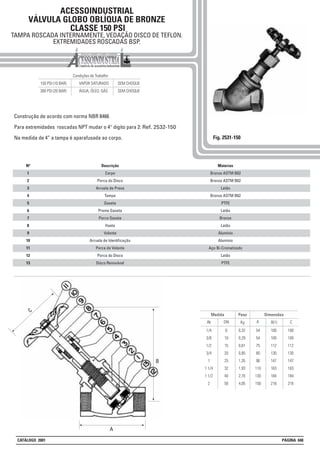

Peso Dimensões
Kg B(1)IN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
6
10
15
20
25
32
40
50
0,32
0,29
0,61
0,85
1,35
1,93
2,70
4,05
54
54
75
80
96
110
130
150
100
100
112
130
147
163
184
216
B
A
C
C
100
100
112
130
147
163
184
216
Para extremidades roscadas NPT mudar o 4° digito para 2: Ref. 2532-150
Na medida de 4” a tampa é aparafusada ao corpo.
ACESSOINDUSTRIAL
VÁLVULA GLOBO OBLÍQUA DE BRONZE
CLASSE 150 PSI
TAMPA ROSCADA INTERNAMENTE, VEDAÇÃO DISCO DE TEFLON.
Descrição
Corpo
Porca do Disco
Arruela de Presa
Tampa
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
Porca do Disco
Disco Renovável
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
Materias
Bronze ASTM B62
Bronze ASTM B62
Latão
Bronze ASTM B62
PTFE
Latão
Bronze
Latão
Alumínio
Alumínio
Aço Bi-Cromatizado
Latão
PTFE
Fig. 2531-150

ACESSOINDUSTRIAL

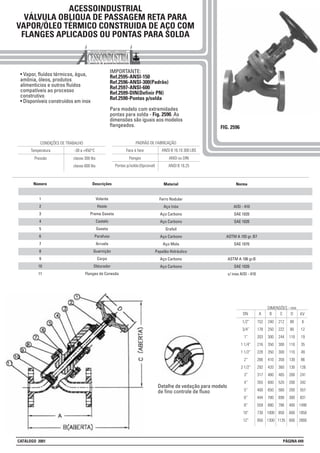

VÁLVULA OBLIQUA DE PASSAGEM RETA PARA
VAPOR/ÓLEO TÉRMICO CONSTRUIDA DE AÇO COM
FLANGES APLICADOS OU PONTAS PARA SOLDA
FIG. 2596
• Vapor, fluídos térmicos, água,
amônia, óleos, produtos
alimenticios e outros fluídos
compatíveis ao processo
construtivo
classe 600 lbs
DN
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
8”
10”
12”
DIMENSÕES - mm
A
152
178
203
216
228
266
292
317
355
400
444
559
730
850
B
240
250
300
350
350
410
420
480
600
650
780
880
1000
1300
C
212
222
244
300
300
350
360
405
520
560
690
786
850
1135
D
80
80
110
110
110
130
130
200
200
200
300
400
600
600
6
12
19
35
49
86
126
241
342
557
831
1490
1850
2800
KV
IMPORTANTE:
Ref.2595-ANSI-150
Ref.2596-ANSI-300(Padrão)
Ref.2597-ANSI-600
Ref.2599-DIN(Definir PN)
Ref.2590-Pontas p/solda
Para modelo com extremidades
pontas para solda - Fig. 2590. As
dimensões são iguais aos modelos
flangeados.
Flanges ANSI ou DIN
ANSI B 16.25
Face à face ANSI B 16.10 300 LBS
Pontas p/solda:(Opcional)
Descrições
Volante
Haste
Preme Gaxeta
Castelo
Gaxeta
Parafuso
Arruela
Guarnição
Corpo
Obturador
Flanges de Conexão
Material
Ferro Nodular
Aço Inóx
Aço Carbono
Aço Carbono
Grafoil
Aço Carbono
Aço Mola
Aço Carbono
Aço Carbono
Número
1
2
3
4
5
6
7
8
9
10
11
Norma
AISI - 410
SAE 1020
SAE 1020
ASTM A 193 gr. B7
SAE 1070
ASTM A 106 gr.B
SAE 1020
c/ inox AISI - 410
Detalhe de vedação para modelo
de fino controle de fluxo

ACESSOINDUSTRIAL

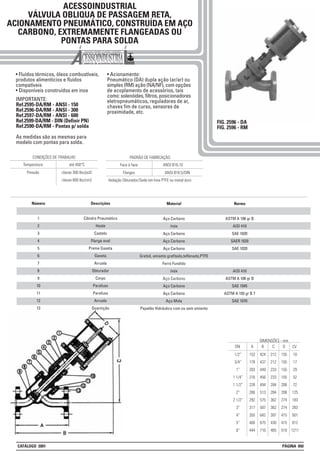

VÁLVULA OBLIQUA DE PASSAGEM RETA,
ACIONAMENTO PNEUMÁTICO, CONSTRUÍDA EM AÇO
CARBONO, EXTREMAMENTE FLANGEADAS OU
PONTAS PARA SOLDA
FIG. 2596 - DA
FIG. 2596 - RM
• Fluídos térmicos, óleos combustíveis,
produtos alimentícios e fluídos
compatíveis
• Acionamento:
Pneumático (DA) dupla ação (ar/ar) ou
simples (RM) ação (NA/NF), com opções
de acoplamento de acessórios, tais
como: solenóides, filtros, posicionadores
eletropneumáticos, reguladores de ar,
chaves fim de curso, sensores de
proximidade, etc.
IMPORTANTE:
Ref.2595-DA/RM - ANSI - 150
Ref.2599-DA/RM - DIN (Definir PN)
Ref.2590-DA/RM - Pontas p/ solda
As medidas são as mesmas para
modelo com pontas para solda.
DN
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
DIMENSÕES - mm
A
152
178
203
216
228
266
292
317
355
400
444
B
424
437
449
456
494
513
575
587
642
675
710
C
212
212
233
233
284
284
362
362
397
430
465
D
155
155
155
155
208
208
274
274
415
415
510
10
17
29
52
72
125
183
283
501
812
1211
CV
Descrições
Cilindro Pneumático
Haste
Castelo
Flange oval
Preme Gaxeta
Gaxeta
Arruela
Obturador
Corpo
Parafuso
Parafuso
Arruela
Guarnição
Material
Aço Carbono
Inóx
Aço Carbono
Aço Carbono
Aço Carbono
Grafoil, amianto grafitado,teflonado,PTFE
Ferro Fundido
Inóx
Aço Carbono
Aço Carbono
Aço Carbono
Aço Mola
Papelão Hidráulico com ou sem amianto
Número
1
2
3
4
5
6
7
8
9
10
11
12
13
Norma
ASTM A 106 gr B
AISI 410
SAE 1020
SAER 1020
SAE 1020
AISI 410
ASTM A 106 gr B
SAE 1045
ASTM A 193 gr B 7
SAE 1070
Pressão classe 300 lbs/pol2
classe 600 lbs/cm2
Temperatura até 450°C
Flanges ANSI B16.5/DIN
Face à face ANSI B16.10
Vedação Obturador/Sede em Inox PTFE ou metal duro

ACESSOINDUSTRIAL

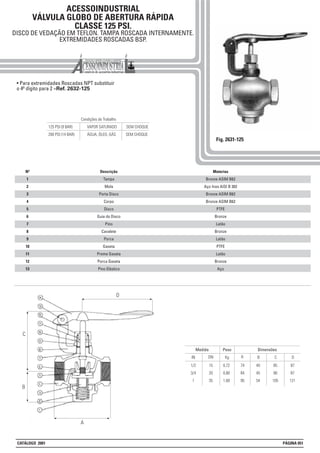

VÁLVULA GLOBO DE ABERTURA RÁPIDA
CLASSE 125 PSI.
DISCO DE VEDAÇÃO EM TEFLON. TAMPA ROSCADA INTERNAMENTE.
• Para extremidades Roscadas NPT substituir
o 4º dígito para 2 =Ref. 2632-125
Fig. 2631-125
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
15
20
35
0,72
0,80
1,60
74
84
95
40
45
54
C
85
90
105
D
87
87
121
Materias
Bronze ASIM B62
Aço Inox AISI B 302
Bronze ASIM B62
Bronze ASIM B62
PTFE
Bronze
Latão
Bronze
Latão
PTFE
Latão
Bronze
Aço
Descrição
Tampa
Mola
Porta Disco
Corpo
Disco
Guia do Disco
Pino
Cavalete
Porca
Gaxeta
Preme Gaxeta
Porca Gaxeta
Pino Elástico
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
A
C
B
D

ACESSOINDUSTRIAL

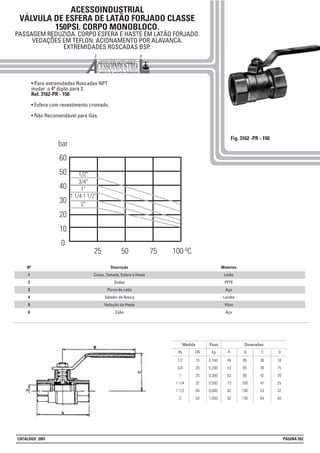

VÁLVULA DE ESFERA DE LATÃO FORJADO CLASSE
150PSI. CORPO MONOBLOCO.
PASSAGEM REDUZIDA. CORPO ESFERA E HASTE EM LATÃO FORJADO.
VEDAÇÕES EM TEFLON. ACIONAMENTO POR ALAVANCA.
• Para extremidades Roscadas NPT
mudar o 4º dígito para 2.
Ref. 3162-PR - 150
• Esfera com revestimento cromado.
• Não Recomendável para Gás.
Fig. 3162 -PR - 150
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
15
20
25
32
40
50
0,160
0,200
0,300
0,500
0,680
1,050
45
53
63
73
82
92
85
85
85
100
100
130
C
36
36
42
47
53
64
D
10
15
20
25
32
40
bar
60
50
40
30
20
10
0
25 50 75 100 ºC
1/2”
3/4”
1”
1 1/4 1 1/2”
2”
Materias
Latão
PFTE
Aço
Loctite
Viton
Aço
Descrição
Corpo, Tomada, Esfera e Haste
Sedes
Porca do cabo
Selador de Rosca
Vedação da Haste
Cabo
Nº
1
2
3
4
5
6

ACESSOINDUSTRIAL

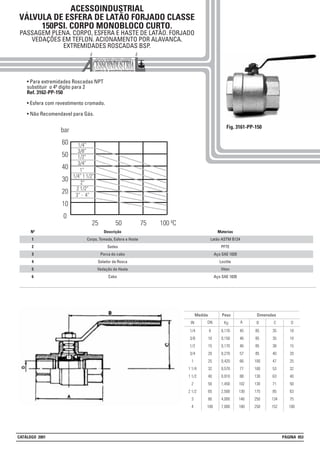

VÁLVULA DE ESFERA DE LATÃO FORJADO CLASSE
150PSI. CORPO MONOBLOCO CURTO.
PASSAGEM PLENA. CORPO, ESFERA E HASTE DE LATÃO. FORJADO
VEDAÇÕES EM TEFLON. ACIONAMENTO POR ALAVANCA.
substituir o 4º dígito para 2
Ref. 3162-PP-150
• Esfera com revestimento cromado.
• Não Recomendavel para Gás.
Fig. 3161-PP-150
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
6
10
15
20
25
32
40
50
65
80
100
0,170
0,150
0,170
0,270
0,420
0,570
0,910
1,450
2,500
4,000
7,000
45
46
46
57
66
77
88
102
130
146
180
85
85
85
85
100
100
130
130
175
250
250
C
35
35
38
40
47
53
63
71
85
134
152
D
10
10
15
20
25
32
40
50
63
75
100
Materias
Latão ASTM B124
PFTE
Aço SAE 1020
Loctite
Viton
Aço SAE 1020
Descrição
Corpo, Tomada, Esfera e Haste
Sedes
Porca do cabo
Selador de Rosca
Vedação da Haste
Cabo
Nº
1
2
3
4
5
6
bar
60
50
40
30
20
10
0
25 50 75 100 ºC
1/4”
3/8”
1/2”
3/4”
1”
1 1/4” 1 1/2”
2”
2 1/2”
3” - 4”

ACESSOINDUSTRIAL
VÁLVULA DE ESFERA DE LATÃO FORJADO TIPO LONGO
PARA GÁS CLASSE 150 PSI
CORPO MONOBLOCO, PASSAGEM PLENA. CORPO, ESFERA E HASTE
EM LATÃO FORJADO VEDAÇÃO EM TEFLON. ACIONAMENTO POR
ALAVANCA. EXTREMIDADES ROSCADAS BSP.
Para extremidades rosca NPT substituir
o 4° digito para 2= REF. 3162-PP-150(Gás)
Esfera com revestimento cromado
Fig. 3161-PP-150(GÁS)
Materias
Latão ASTM B 124
PTFE
Aço SAE 1020
Loctite
Viton
Aço SAE 1020
Descrição
Corpo,tomadas, esfera e haste
Sedes
Porca do Cabo
Selado de Rosca
Vedação da Haste
Cabo
Nº
1
2
3
4
5
6
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
15
20
25
32
40
50
0,210
0,320
0,530
0,710
1,040
1,400
59
67
77
92
101
122
85
85
105
105
130
130
40
42
47
53
65
70
15
20
25
32
40
50
C D

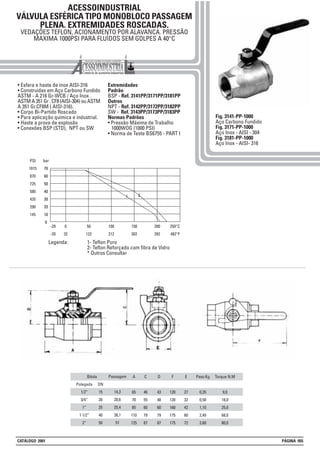

ACESSOINDUSTRIAL
VÁLVULA ESFÉRICA TIPO MONOBLOCO PASSAGEM
PLENA. EXTREMIDADES ROSCADAS.
VEDAÇÕES TEFLON, ACIONAMENTO POR ALAVANCA. PRESSÃO
MAXIMA 1000PSI PARA FLUÍDOS SEM GOLPES A 40°C
• Esfera e haste de inox AISI-316
• Construidas em Aço Carbono Fundido
ASTM - A 216 Gr-WCB / Aço Inox .
ASTM A 351 Gr . CF8 (AISI-304) ou ASTM
A 351 Gr.CF8M ( AISI-316).
• Corpo Bi-Partido Roscado
• Para aplicação química e industrial.
• Haste a prova de explosão
• Conexões BSP (STD), NPT ou SW
Extremidades
Padrão
BSP - Ref. 3141PP/3171PP/3181PP
Outros
NPT - Ref. 3142PP/3172PP/3182PP
SW - Ref. 3143PP/3173PP/3183PP
Normas Padrões
• Pressão Máxima de Trabalho
1000WOG (1000 PSI)
• Norma de Teste BS6755 - PART I
Fig. 3141-PP-1000
Aço Carbono Fundido
Fig. 3171-PP-1000
Aço Inox - AISI - 304
Fig. 3181-PP-1000
Aço Inox - AISI- 316
Bitola
DN
15
20
25
40
50
A
65
70
85
110
125
Polegada
1/2”
3/4”
1”
1 1/2”
2”
C
46
55
60
79
87
D
43
48
60
79
87
F
120
120
160
175
175
E
27
32
42
60
72
Peso Kg
0,35
0,50
1,10
2,40
3,60
Torque N.M
9,0
18,0
25,0
68,0
80,0
Passagem
14,3
20,6
25,4
38,1
51
bar
70
60
50
40
30
20
10
0
bar
70
60
50
40
30
20
10
0
PSI
1015
870
725
580
435
290
145
-29
-20
0
32
50
122
100
212
150
302
200
392
250°C
482°F
Legenda: 1- Teflon Puro
2- Teflon Reforçado com fibra de Vidro
* Outros Consultar
1 2

ACESSOINDUSTRIAL

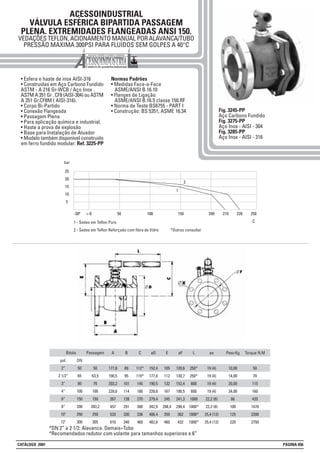

VÁLVULA ESFÉRICA BIPARTIDA PASSAGEM
PLENA. EXTREMIDADES FLANGEADAS ANSI 150.
VEDAÇÕES TEFLON, ACIONAMENTO MANUAL POR ALAVANCA/TUBO
PRESSÃO MAXIMA 300PSI PARA FLUÍDOS SEM GOLPES A 40°C
A 351 Gr.CF8M ( AISI-316).
• Corpo Bi-Partido
• Conexão Flangeada
• Passagem Plena
• Base para Instalação de Atuador
• Modelo também disponível construido
em ferro fundido modular: Ref. 3225-PP
Normas Padrões
• Medidas Face-a-Face
ASME/ANSI B.16.10
• Flanges de Ligação
ASME/ANSI B.16.5 classe 150.RF
• Construção: BS 5351, ASME 16.34 Fig. 3245-PP
Fig. 3275-PP
Fig. 3285-PP
1 - Sedes em Teflon Puro
2 - Sedes em Teflon Reforçado com fibra de Vidro *Outros consultar
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
C
2
10050
Bitola
DN
50
65
80
100
150
200
250
300
A
177,8
190,5
203,2
228,6
267
457
533
610
pol.
2”
2 1/2”
3”
4”
6”
8”
10"
12"
B
89
95
101
114
128
291
330
340
C
112*
119*
145
180
270
300
336
460
øD
152,4
177,8
190,5
228,6
279,4
342,9
406,4
482,6
E
105
112
132
167
245
298,4
350
460
øF
120,6
130,7
152,4
190,5
241,3
298,4
362
432
Peso Kg
10,00
14,00
20,00
34,00
66
100
125
220
Torque N.M
50
70
115
160
420
1470
2200
2750
L
250*
250*
600
600
1000
1000*
1000*
1000*
øx
19 (4)
19 (4)
19 (4)
19 (4)
22,2 (8)
22,2 (8)
25,4 (12)
25,4 (12)
Passagem
50
63,5
76
100
150
203,2
250
305
*DN 2” e 2 1/2: Alavanca. Demais=Tubo
*Recomendados redutor com volante para tamanhos superiores a 6”
bar

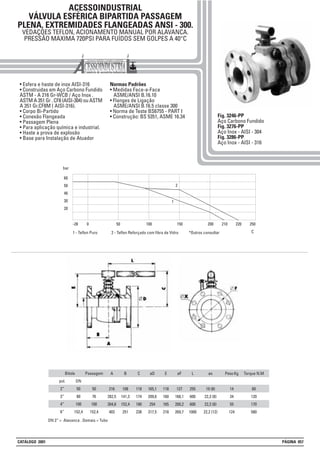

ACESSOINDUSTRIAL

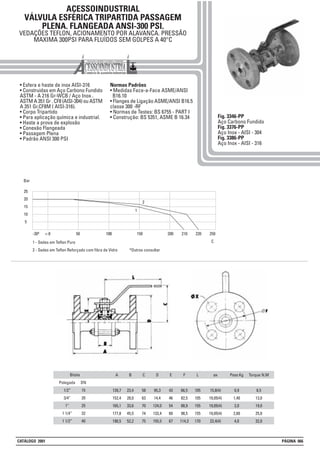

PLENA. EXTREMIDADES FLANGEADAS ANSI - 300.
VEDAÇÕES TEFLON, ACIONAMENTO MANUAL POR ALAVANCA.
PRESSÃO MAXIMA 720PSI PARA FUÍDOS SEM GOLPES A 40°C
A 351 Gr.CF8M ( AISI-316).
• Passagem Plena
Normas Padrões
ASME/ANSI B.16.10
ASME/ANSI B.16.5 classe 300
• Construção: BS 5351, ASME 16.34 Fig. 3246-PP
Fig. 3276-PP
Fig. 3286-PP
Bitola
DN
50
80
100
152,4
A
216
282,5
304,8
403
pol.
2”
3”
4”
6”
B
108
141,3
152,4
251
C
118
174
180
238
øD
165,1
209,6
254
317,5
E
118
160
165
218
øF
127
168,1
200,2
269,7
Peso Kg
14
34
55
124
Torque N.M
60
120
170
580
L
255
600
600
1000
øx
19 (8)
22,3 (8)
22,3 (8)
22,2 (12)
Passagem
50
76
100
152,4
DN 2” = Alavanca . Demais = Tubo
60
50
40
30
20
-28 0 50 100 150 200 210 220 250
C1 - Teflon Puro 2 - Teflon Reforçado com fibra de Vidro *Outros consultar
2
1
bar

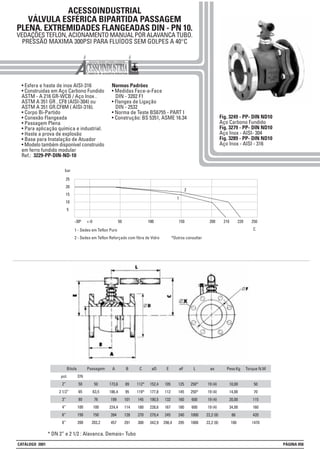

ACESSOINDUSTRIAL
PLENA. EXTREMIDADES FLANGEADAS DIN - PN 10.
VEDAÇÕES TEFLON, ACIONAMENTO MANUAL POR ALAVANCA TUBO.
PRESSÃO MAXIMA 300PSI PARA FLUÍDOS SEM GOLPES A 40°C
ASTM - A 216 GR-WCB / Aço Inox .
ASTM A 351 GR . CF8 (AISI-304) ou
ASTM A 351 GR.CF8M ( AISI-316).
• Passagem Plena
• Modelo também disponível construido
em ferro fundido modular
Ref.: 3229-PP-DIN-ND-10
Normas Padrões
DIN - 3202 F1
DIN - 2532
• Construção: BS 5351, ASME 16.34 Fig. 3249 - PP- DIN ND10
Fig. 3279 - PP- DIN ND10
Aço Inox - AISI- 304
Fig. 3289 - PP- DIN ND10
Bitola
DN
50
65
80
100
150
200
A
173,6
186,4
199
224,4
394
457
pol.
2”
2 1/2”
3”
4”
6”
8”
B
89
95
101
114
128
291
C
112*
119*
145
180
270
300
øD
152,4
177,8
190,5
228,6
279,4
342,9
E
105
112
132
167
245
298,4
øF
125
145
160
180
240
295
Peso Kg
10,00
14,00
20,00
34,00
66
100
Torque N.M
50
70
115
160
420
1470
L
250*
250*
600
600
1000
1000
øx
19 (4)
19 (4)
19 (4)
19 (4)
22,2 (8)
22,2 (8)
Passagem
50
63,5
76
100
150
203,2
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
C
2
10050
* DN 2” e 2 1/2 : Alavanca. Demais= Tubo
bar

ACESSOINDUSTRIAL

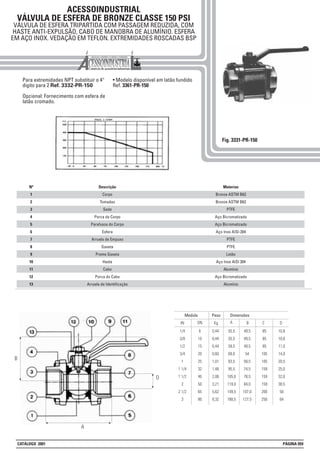

VÁLVULA DE ESFERA DE BRONZE CLASSE 150 PSI
VÁLVULA DE ESFERA TRIPARTIDA COM PASSAGEM REDUZIDA, COM
HASTE ANTI-EXPULSÃO, CABO DE MANOBRA DE ALUMÍNIO. ESFERA
EM AÇO INOX. VEDAÇÃO EM TEFLON. EXTREMIDADES ROSCADAS BSP
Para extremidades NPT substituir o 4°
digito para 2 Ref. 3332-PR-150
Opcional: Fornecimento com esfera de
latão cromado.
• Modelo disponível em latão fundido
Ref. 3361-PR-150
Fig. 3331-PR-150
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
6
10
15
20
25
32
40
50
65
80
0,44
0,44
0,44
0,60
1,01
1,48
2,08
3,21
5,62
8,32
55,5
55,5
59,5
69,0
83,5
95,5
105,0
119,0
149,5
180,5
49,5
49,5
49,5
54
58,5
74,5
78,5
84,0
107,0
127,5
85
85
85
105
105
159
159
159
200
250
10,8
10,8
11,0
14,0
20,5
25,0
32,0
38,5
50
64
C D
Materias
Bronze ASTM B62
Bronze ASTM B62
PTFE
Aço Bicromatizado
Aço Bicromatizado
Aço Inox AISI-304
PTFE
PTFE
Latão
Aço Inox AISI 304
Alumínio
Aço Bicromatizado
Alumínio
Descrição
Corpo
Tomadas
Sede
Porca do Corpo
Parafusos do Corpo
Esfera
Arruela de Empuxo
Gaxeta
Preme Gaxeta
Haste
Cabo
Porca do Cabo
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
A
B
D

ACESSOINDUSTRIAL

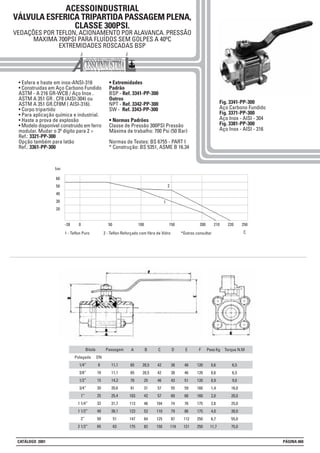

VÁLVULA ESFERICA TRIPARTIDA PASSAGEM PLENA,
CLASSE 300PSI.
VEDAÇÕES POR TEFLON, ACIONAMENTO POR ALAVANCA. PRESSÃO
MAXIMA 700PSI PARA FLUÍDOS SEM GOLPES A 40ºC
EXTREMIDADES ROSCADAS BSP
• Esfera e haste em inox-ANSI-316
• Corpo tripartido
• Modelo disponível construido em ferro
modular. Mudar o 3º dígito para 2 =
Ref.: 3321-PP-300
Opção também para latão
Ref.: 3361-PP-300
• Extremidades
Padrão
BSP - Ref. 3341-PP-300
Outros
NPT - Ref. 3342-PP-300
SW - Ref. 3343-PP-300
• Normas Padrões
Classe de Pressão 300PSI Pressão
Máxima de trabalho: 700 Psi (50 Bar)
Normas de Testes: BS 6755 - PART I
* Construção: BS 5351, ASME B 16.34
Fig. 3341-PP-300
Fig. 3371-PP-300
Fig. 3381-PP-300
Bitola Passagem
11,1
11,1
14,3
20,6
25,4
31,7
38,1
51
63
DN
8
10
15
20
25
32
40
50
65
A
65
65
70
91
103
113
123
147
175
Polegada
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
B
20,5
20,5
25
31
42
46
53
64
82
C
42
42
46
57
57
104
110
125
150
D
38
38
43
55
60
74
79
87
119
E
46
46
51
59
68
76
86
112
121
F
120
120
120
160
160
175
175
250
250
Peso Kg
0,6
0,6
0,9
1,4
2,0
2,6
4,0
6,7
11,7
Torque N.M
6,5
6,5
9,0
16,0
20,0
25,0
38,0
55,0
75,0
60
50
40
30
20
-28 0 50 100 150 200 210 220 250
2
1
bar

ACESSOINDUSTRIAL

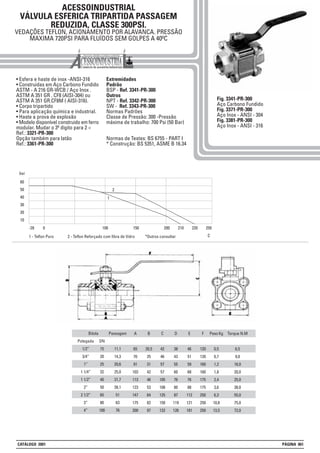

VÁLVULA ESFERICA TRIPARTIDA PASSAGEM
REDUZIDA, CLASSE 300PSI.
• Esfera e haste de inox -ANSI-316
modular. Mudar o 3º dígito para 2 =
Ref.: 3321-PR-300
Opção também para latão
Ref.: 3361-PR-300
Extremidades
Padrão
BSP - Ref. 3341-PR-300
Outros
NPT - Ref. 3342-PR-300
SW - Ref. 3343-PR-300
Normas Padrões
Classe de Pressão: 300 -Pressão
máxima de trabalho: 700 Psi (50 Bar)
Normas de Testes: BS 6755 - PART I
* Construção: BS 5351, ASME B 16.34
Fig. 3341-PR-300
Fig. 3371-PR-300
Aço Inox - ANSI - 304
Fig. 3381-PR-300
Aço Inox - ANSI - 316
Bitola Passagem
11,1
14,3
20,6
25,0
31,7
38,1
51
63
76
DN
15
20
25
32
40
50
65
80
100
A
65
70
91
103
113
123
147
175
200
Polegada
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
B
20,5
25
31
42
46
53
64
82
97
C
42
46
57
57
105
108
125
150
132
D
38
43
55
60
76
80
87
119
126
E
46
51
59
68
76
88
112
121
181
F
120
120
160
160
175
175
250
250
250
Peso Kg
0,5
0,7
1,2
1,8
2,4
3,6
6,3
10,8
13,5
Torque N.M
6,5
9,0
16,0
20,0
25,0
38,0
55,0
75,0
72,0
60
50
40
30
20
10
-28 0
1
100 150 200 210 220 250
2
bar

ACESSOINDUSTRIAL

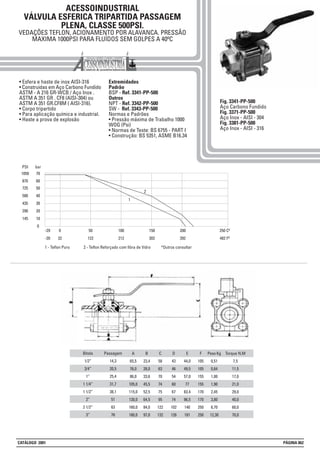

VÁLVULA ESFERICA TRIPARTIDA PASSAGEM
PLENA, CLASSE 500PSI.
Extremidades
Padrão
BSP - Ref. 3341-PP-500
Outros
NPT - Ref. 3342-PP-500
SW - Ref. 3343-PP-500
Normas e Padrões
• Pressão máxima de Trabalho 1000
WOG (Psi)
• Normas de Teste: BS 6755 - PART I
• Construção: BS 5351, ASME B16.34
Fig. 3341-PP-500
Fig. 3371-PP-500
Fig. 3381-PP-500
Passagem
14,3
20,5
25,4
31,7
38,1
51
63
76
A
65,5
76,0
86,0
105,0
115,0
130,0
160,0
180,0
Bitola
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
B
23,4
28,0
33,6
45,5
52,5
64,5
84,0
97,0
C
58
63
70
74
75
95
122
132
D
43
46
54
60
67
74
102
126
E
44,0
49,5
57,0
77
83,4
96,5
140
181
F
105
105
155
155
170
170
250
250
Peso Kg
0,51
0,64
1,00
1,90
2,45
3,80
8,70
12,30
Torque N.M
7,5
11,5
17,0
21,0
29,0
40,0
60,0
70,0
50
40
30
20
10
0
-29
-20
0
32
100
212
150
302
200
392
250 Cº
482 Fº
1 - Teflon Puro 2 - Teflon Reforçado com fibra de Vidro *Outros consultar
50
122
60
70
725
580
435
290
145
870
1050
barPSI
1
2

H

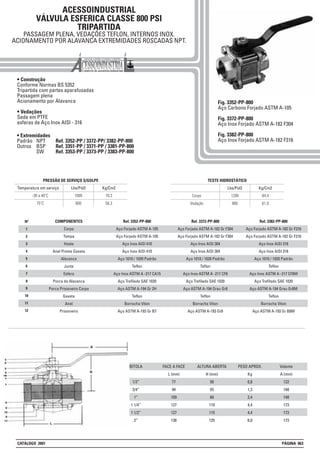

ACESSOINDUSTRIAL
VÁLVULA ESFERICA CLASSE 800 PSI
TRIPARTIDA
PASSAGEM PLENA, VEDAÇÕES TEFLON, INTERNOS INOX.
ACIONAMENTO POR ALAVANCA EXTREMIDADES ROSCADAS NPT.
• Construção
Conforme Normas BS 5352
Tripartida com partes aparafusadas
Passagem plena
Acionamento por Alavanca
• Vedações
Sede em PTFE
esferas de Aço Inox AISI - 316
Lbs/Pol2 Kg/Cm2
1000 70,3-30 a 40˚C
800 56,375˚C
Temperatura em serviço
PRESSÃO DE SERVIÇO S/GOLPE
Lbs/Pol2 Kg/Cm2
1200 84,4Corpo
880 61,9Vedação
TESTE HIDROSTÁTICO
Fig. 3352-PP-800
Fig. 3372-PP-800
Fig. 3382-PP-800
BITOLA
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
FACE A FACE
L (mm)
77
94
109
127
127
138
ALTURA ABERTA
H (mm)
50
55
60
110
115
125
PESO APROX.
Kg
0,8
1,3
2,4
4,4
4,4
6,0
Volante
A (mm)
122
148
148
173
173
173
• Extremidades
Padrão NPT Ref. 3352-PP / 3372-PP/ 3382-PP-800
Outros BSP Ref. 3351-PP / 3371-PP / 3381-PP-800
SW Ref. 3353-PP / 3373-PP / 3383-PP-800
8
1
2
3
4
5
6
7
9
10
11
12
Nº Ref. 3352-PP-800
Aço Inox AISI 410
Aço Inox AISI 410
Aço 1010 / 1020 Padrão
Teflon
Aço Inox ASTM A -217 CA15
Aço ASTM A-194 Gr 2H
Teflon
Borracha Viton
Aço ASTM A-193 Gr B7
COMPONENTES
Corpo
Tampa
Haste
Anel Preme Gaxeta
Alavanca
Junta
Esfera
Porca da Alavanca
Porca Prisioneiro Corpo
Gaxeta
Anel
Prisioneiro
Ref. 3372-PP-800
Aço Forjado ASTM A-182 Gr F304
Aço Inox AISI 304
Aço Inox AISI 304
Teflon
Aço Inox ASTM A -217 CF8
Aço ASTM A-194 Grau Gr8
Teflon
Borracha Viton
Aço ASTM A-193 Gr8
Ref. 3382-PP-800
Aço Inox AISI 316
Aço Inox AISI 316
Teflon
Aço Inox ASTM A -217 CF8M
Aço ASTM A-194 Grau Gr8M
Teflon
Borracha Viton
Aço ASTM A-193 Gr B8M

ACESSOINDUSTRIAL

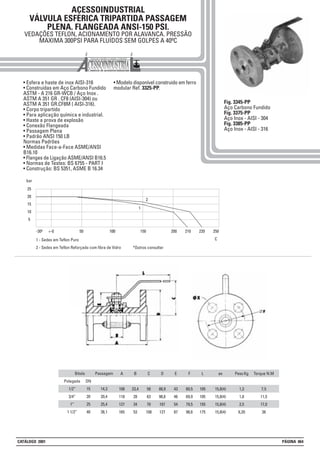

VÁLVULA ESFÉRICA TRIPARTIDA PASSAGEM
PLENA. FLANGEADA ANSI-150 PSI.
• Passagem Plena
• Padrão ANSI 150 LB
Normas Padrões
• Medidas Face-a-Face ASME/ANSI
B16.10
• Flanges de Ligação ASME/ANSI B16.5
• Normas de Testes: BS 6755 - PART I
• Construção: BS 5351, ASME B 16.34
modular Ref. 3325-PP.
Fig. 3345-PP
Fig. 3375-PP
Fig. 3385-PP
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
C1 - Sedes em Teflon Puro
2
Bitola Passagem
14,3
20,4
25,4
38,1
DN
15
20
25
40
A
108
118
127
165
Polegada
1/2”
3/4”
1”
1 1/2”
B
23,4
28
34
53
C
58
63
70
108
D
88,9
98,6
107
127
E
43
46
54
87
F
60,5
69,9
79,5
98,6
Peso Kg
1,3
1,8
2,5
6,20
Torque N.M
7,5
11,5
17,0
38
L
105
105
155
175
øx
15,8(4)
15,8(4)
15,8(4)
15,8(4)
10050
bar

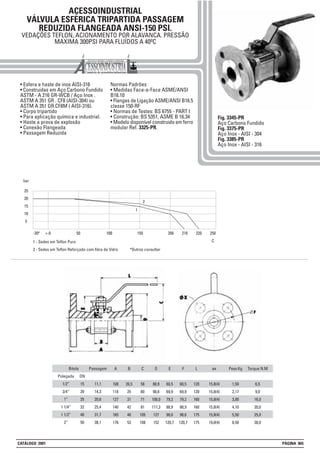

ACESSOINDUSTRIAL
REDUZIDA FLANGEADA ANSI-150 PSI.
MAXIMA 300PSI PARA FLUÍDOS A 40ºC
• Passagem Reduzida
Normas Padrões
B16.10
classe 150-RF
modular Ref. 3325-PR.
Fig. 3345-PR
Fig. 3375-PR
Fig. 3385-PR
Bitola Passagem
11,1
14,3
20,6
25,4
31,7
38,1
DN
15
20
25
32
40
50
A
108
118
127
140
165
178
Polegada
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
B
20,5
25
31
42
40
53
C
58
60
71
81
105
108
D
88,9
98,6
108,0
117,3
127
152
E
60,5
69,9
79,2
88,9
98,6
120,7
F
60,5
69,9
79,2
88,9
98,6
120,7
Peso Kg
1,50
2,17
3,00
4,10
5,50
8,50
Torque N.M
6,5
9,0
16,0
20,0
25,0
38,0
L
120
120
160
160
175
175
øx
15,8(4)
15,8(4)
15,8(4)
15,8(4)
15,8(4)
19,0(4)
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
C
2
10050
bar

ACESSOINDUSTRIAL
PLENA. FLANGEADA ANSI-300 PSI.
MAXIMA 300PSI PARA FLUÍDOS SEM GOLPES A 40°C
A 351 Gr.CF8M ( AISI-316).
• Corpo Tripartido
• Passagem Plena
• Padrão ANSI 300 PSI
Normas Padrões
B16.10
classe 300 -RF
• Construção: BS 5351, ASME B 16.34 Fig. 3346-PP
Fig. 3376-PP
Fig. 3386-PP
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
2
Bitola
DN
15
20
25
32
40
A
139,7
152,4
165,1
177,8
190,5
Polegada
1/2”
3/4”
1”
1 1/4”
1 1/2”
B
23,4
28,0
33,6
45,5
52,2
C
58
63
70
74
75
D
95,3
14,4
124,0
133,4
155,5
E
43
46
54
60
67
F
66,5
82,5
88,9
98,5
114,3
Peso Kg
0,9
1,40
2,0
2,60
4,0
Torque N.M
8,5
13,0
19,0
25,0
32,0
L
105
105
155
155
170
øx
15,8(4)
19,05(4)
19,05(4)
19,05(4)
22,4(4)
10050
25
Bar

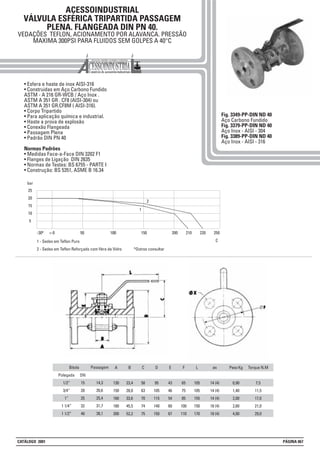

ACESSOINDUSTRIAL
PLENA. FLANGEADA DIN PN 40.
MAXIMA 300PSI PARA FLUIDOS SEM GOLPES A 40°C
• Passagem Plena
• Padrão DIN PN 40
Normas Padrões
• Medidas Face-a-Face DIN 3202 F1
• Flanges de Ligação DIN 2635
• Normas de Testes: BS 6755 - PARTE I
Fig. 3349-PP-DIN ND 40
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
2
10050
Bitola
DN
15
20
25
32
40
A
130
150
160
180
200
Polegada
1/2”
3/4”
1”
1 1/4”
1 1/2”
B
23,4
28,0
33,6
45,5
52,2
C
58
63
70
74
75
D
95
105
115
140
150
E
43
46
54
60
67
F
65
75
85
100
110
Peso Kg
0,90
1,40
2,00
2,60
4,00
Torque N.M
7,5
11,5
17,0
21,0
29,0
L
105
105
155
150
170
øx
14 (4)
14 (4)
14 (4)
18 (4)
18 (4)
Passagem
14,3
20,6
25,4
31,7
38,1
bar

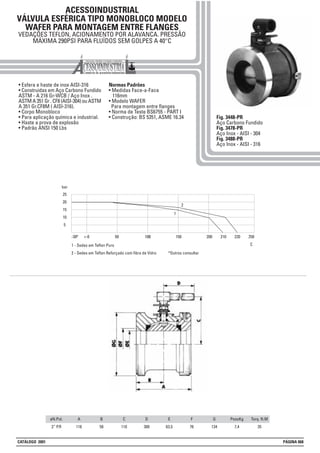

ACESSOINDUSTRIAL
VÁLVULA ESFÉRICA TIPO MONOBLOCO MODELO
WAFER PARA MONTAGEM ENTRE FLANGES
MÁXIMA 290PSI PARA FLUÍDOS SEM GOLPES A 40°C
A 351 Gr.CF8M ( AISI-316).
• Corpo Monobloco
• Padrão ANSI 150 Lbs
Normas Padrões
116mm
• Modelo WAFER
Para montagem entre flanges
• Construção: BS 5351, ASME 16.34 Fig. 3448-PR
Fig. 3478-PR
Fig. 3488-PR
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
C
2
10050
øN.Pol.
3” P.R
A
116
B
58
C
110
D
300
E
63,5
F
76
G
134
PesoKg
7,4
Torq. N.M
35
bar

ACESSOINDUSTRIAL

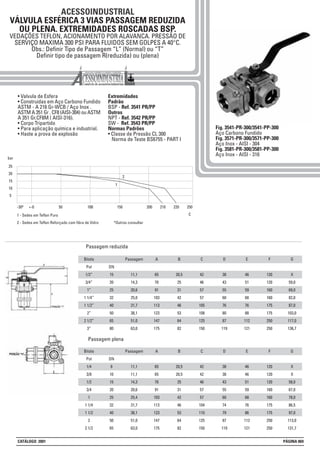

VÁLVULA ESFÉRICA 3 VIAS PASSAGEM REDUZIDA
OU PLENA. EXTREMIDADES ROSCADAS BSP.
VEDAÇÕES TEFLON, ACIONAMENTO POR ALAVANCA. PRESSÃO DE
SERVIÇO MAXIMA 300 PSI PARA FLUIDOS SEM GOLPES A 40°C.
Obs.: Definir Tipo de Passagem “L” (Normal) ou “T”
Definir tipo de passagem R(reduzida) ou (plena)
• Valvula de Esfera
A 351 Gr.CF8M ( AISI-316).
Extremidades
Padrão
BSP - Ref. 3541 PR/PP
Outros
NPT - Ref. 3542 PR/PP
SW - Ref. 3543 PR/PP
Normas Padrões
• Classe de Pressão CL 300
Norma de Teste BS6755 - PART I
Fig. 3541-PR-300/3541-PP-300
Fig. 3571-PR-300/3571-PP-300
Fig. 3581-PR-300/3581-PP-300
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
C
2
10050
Bitola
Pol
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
DN
15
20
25
32
40
50
65
80
Passagem
11,1
14,3
20,6
25,0
31,7
38,1
51,0
63,0
A
65
70
91
103
113
123
147
175
B
20,5
25
31
42
46
53
64
82
C
42
46
57
57
105
108
125
150
D
38
43
55
60
76
80
87
119
E
46
51
59
68
76
88
112
121
F
120
120
160
160
175
175
250
250
G
X
59,0
69,0
82,0
87,0
103,0
117,0
136,7
Bitola
Pol
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
DN
8
10
15
20
25
32
40
50
65
Passagem
11,1
11,1
14,3
20,6
25,4
31,7
38,1
51,0
63,0
A
65
65
70
91
103
113
123
147
175
B
20,5
20,5
25
31
42
46
53
64
82
C
42
42
46
57
57
104
110
125
150
D
38
38
43
55
60
74
79
87
119
E
46
46
51
59
68
76
86
112
121
F
120
120
120
160
160
175
175
250
250
G
X
X
58,0
67,0
78,0
86,5
97,0
113,0
131,7
Passagem reduzida
Passagem plena
bar

ACESSOINDUSTRIAL

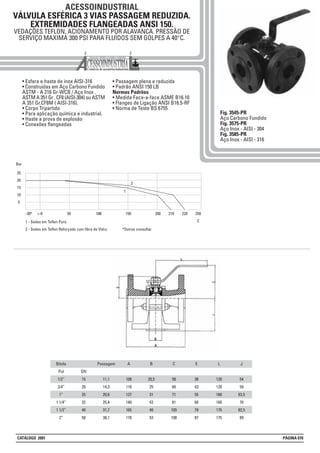

VÁLVULA ESFÉRICA 3 VIAS PASSAGEM REDUZIDA.
EXTREMIDADES FLANGEADAS ANSI 150.
VEDAÇÕES TEFLON, ACIONAMENTO POR ALAVANCA. PRESSÃO DE
SERVIÇO MAXIMA 300 PSI PARA FLUÍDOS SEM GOLPES A 40°C.
A 351 Gr.CF8M ( AISI-316).
• Conexões flangeadas
• Passagem plena e reduzida
• Padrão ANSI 150 LB
Normas Padrões
• Medida Face-a-face ASME B16.10
• Flanges de Ligação ANSI B16.5-RF
• Norma de Teste BS 6755
Fig. 3545-PR
Fig. 3575-PR
Fig. 3585-PR
25
20
15
10
5
-30º +-0
1
100 150 200 210 220 250
C
2
10050
Bitola
Pol
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
DN
15
20
25
32
40
50
Passagem
11,1
14,3
20,6
25,4
31,7
38,1
A
108
118
127
140
165
178
B
20,5
25
31
42
40
53
C
58
60
71
81
105
108
E
38
43
55
60
79
87
L
120
120
160
160
175
175
J
54
59
63,5
70
82,5
89
Bar

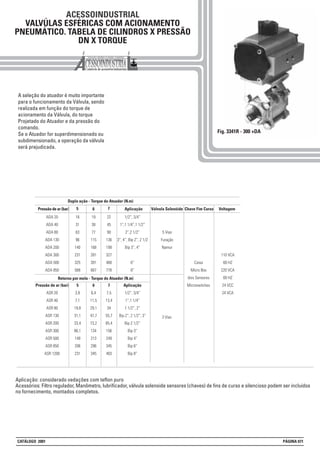

ACESSOINDUSTRIAL
VALVÚLAS ESFÉRICAS COM ACIONAMENTO
PNEUMÁTICO. TABELA DE CILINDROS X PRESSÃO
DN X TORQUE
Fig. 3341R - 300 +DA
A seleção do atuador é muito importante
para o funcionamento da Válvula, sendo
realizada em função do torque de
acionamento da Válvula, do torque
Projetado do Atuador e da pressão do
comando.
Se o Atuador for superdimensionado ou
subdimensionado, a operação da válvula
será prejudicada.
Aplicação: considerado vedações com teflon puro
Acessórios: Filtro regulador, Manômetro, lubrificador, válvula solenoide sensores (chaves) de fins de curso e silencioso podem ser incluidos
no fornecimento, montados completos.
110 VCA
60 HZ
220 VCA
60 HZ
24 VCC
24 VCA
1/2”, 3/4”
1”,1 1/4”,1 1/2”
2”,2 1/2”
3”, 4”, Bip 2”, 2 1/2
Bip 3”, 4”
6”
8”
Aplicação
1/2”, 3/4”
1”,1 1/4”
1 1/2”, 2”
Bip 2”, 2 1/2”, 3”
Bip 2 1/2”
Bip 3”
Bip 4”
Bip 6”
Bip 8”
ADA 20
ADA 40
ADA 80
ADA 130
ADA 200
ADA 300
ADA 500
ADA 850
Pressão de ar (bar)
ASR 20
ASR 40
ASR 80
ASR 130
ASR 200
ASR 300
ASR 500
ASR 850
ASR 1200
16
31
63
96
140
231
325
568
5
3,9
7,1
19,8
31,1
33,4
86,1
149
206
231
19
38
77
115
168
281
391
667
6
6,4
11,5
29,1
47,7
73,2
134
213
296
345
22
45
90
136
199
327
468
778
7
7,5
13,4
34
55,7
85,4
156
249
345
403
5 Vias
Furação
Namur
Caixa
Micro Box
dois Sensores
Microswitches
VoltagemAplicação5
Dupla ação - Torque do Atuador (N.m)
6Pressão de ar (bar) 7 Válvula Solenóide Chave Fim Curso
Retorno por mola - Torque do Atuador (N.m)
3 Vias

ACESSOINDUSTRIAL

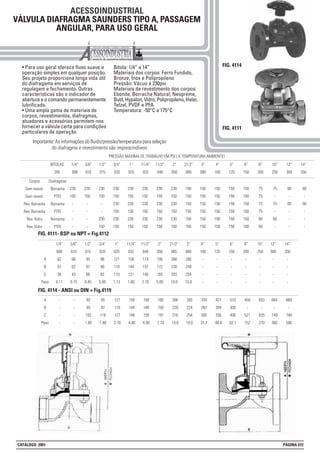

VÁLVULA DIAFRAGMA SAUNDERS TIPO A, PASSAGEM
ANGULAR, PARA USO GERAL
FIG. 4114• Para uso geral oferece fluxo suave e
operação simples em qualquer posição.
Seu projeto proporciona longa vida útil
do diafragama em serviços de
regulagem e fechamento. Outras
características são o indicador de
abertura e o comando permanentemente
lubrificado.
• Uma ampla gama de materiais de
corpos, revestimentos, diafragmas,
atuadores e acessórios permitem-nos
fornecer a válvula certa para condições
particulares de operação
Bitola: 1/4” a 14”
Materiais dos corpos: Ferro Fundido,
Bronze, Inox e Polipropileno
Pressão: Vácuo à 230psi
Materiais de revestimento dos corpos:
Ebonite, Borracha Natural, Neopreme,
Butil, Hypalon, Vidro, Polipropileno, Halar,
Tefzel, PVDF e PFA
Temperatura: -50°C a 175°C
Importante: As informações do fluido/pressão/temperatura para seleção
do diafragma e revestimento são imprescindiveis
FIG. 4111
BITOLAS
DN
PRESSÃO MÁXIMA DE TRABALHO EM PSI ( À TEMPERATURA AMBIENTE)
3/8”
010
1/2”
015
3/4”
020
1”
025
11/4”
032
11/2”
040
2”
050
21/2”
065
3”
080
4”
100
5”
125
6”
150
8”
200
10”
250
12”
300
14”
350
230
150
-
-
-
-
230
150
-
-
-
-
230
150
-
-
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
230
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
100
150
100
150
100
75
75
75
75
60
60
75
-
75
-
60
-
60
-
60
-
-
-
1/4”
008
Diafragmas
Borracha
PTFE
Borracha
PTFE
Borracha
PTFE
Corpos
Sem revest.
Sem revest.
Rev. Borracha
Rev. Borracha
Rev. Vidro
Rev. Vidro
60
-
60
-
-
-
A
B
C
Peso
1/4”
008
62
57
36
0.11
3/8”
010
68
62
43
0.15
1/2”
015
93
87
66
0.45
3/4”
020
98
90
83
0.90
1”
025
121
110
110
1.13
11/4”
032
158
144
121
1.80
11/2”
040
174
157
140
2.70
2”
050
195
172
165
5.00
21/2”
065
266
230
203
10.0
3”
080
290
249
254
15.0
4”
100
-
-
-
-
5”
125
-
-
-
-
6”
150
-
-
-
-
8”
200
-
-
-
-
10”
250
-
-
-
-
A
B
C
Peso
-
-
-
-
-
-
-
-
92
85
102
1.80
95
87
118
1.80
121
110
127
2.70
158
144
146
4.00
158
140
159
4.90
180
158
191
7.70
266
229
216
14.0
265
224
254
19.0
334
282
305
31.7
427
354
356
48.0
510
430
406
62.1
458
-
521
152
653
-
635
270
12”
300
-
-
-
-
14”
350
-
-
-
-
664
-
749
360
669
-
749
506
FIG. 4111- BSP ou NPT = Fig.4112
FIG. 4114 - ANSI ou DIN = Fig.4119

FIG. 4214 - ANSI ou DIN = Fig.4219
ACESSOINDUSTRIAL
VÁLVULA DIAFRAGMA TIPO R-PASSAGEM RETA, PARA
FLUXOS ABRASIVOS OU LíQUIDOS COM SÓLIDOS EM
SUSPENSÃO
FIG. 4214
• Para uso em fluidos abrasivos, lamas
corrosivas, fluidos que cristalizam e
ampla gama de fluidos com sólidos em
suspensão. Seu projeto de passagem
integral também facilita o uso de
escovas e varetas para limpeza das
válvulas e tubulações.
Bitola: 1/2” a 14”
Materiais do corpo: Ferro Fundido,
Bronze e Inox
Ebonite, Borracha Natural, Neopreme,
Butil, Hypalon, Vidro e Halar
Importante: É imprescindivel as informações do
fluido/pressão/temperatura para seleção do diafragma e revestimento
Materiais
dos corpos:
Metálicos
Revestimentos de vidro
Revestimento de borracha
BITOLAS
DN
1/2”
015
150
150
-
3/4”
020
150
150
-
1”
025
150
150
150
11/4”
032
150
150
150
11/2”
040
150
150
150
2”
050
150
150
150
21/2”
065
150
150
150
3”
080
150
150
150
4”
100
150
150
150
5”
125
90
90
90
6”
150
90
90
90
8”
200
60
60
60
10”
250
60
60
60
12”
300
60
60
60
14”
350
30
30
30
A
B
C
Peso
1/2”
015
105
97
64
0.82
3/4”
020
-
-
-
-
1”
025
166
154
111
2
11/4”
032
-
-
-
-
11/2”
040
166
154
143
2.7
2”
050
187
167
168
4.8
21/2”
065
-
-
-
-
3”
080
-
-
-
-
4”
100
-
-
-
-
5”
125
-
-
-
-
6”
150
-
-
-
-
8”
200
-
-
-
-
10”
250
-
-
-
-
12”
300
-
-
-
-
14”
350
-
-
-
-
A
B
C
Peso
106
98
108
2.02
106
98
117
2.31
163
157
127
4.12
163
157
146
4.35
163
157
159
5.45
182
162
190
10.2
254
230
216
11.2
292
260
254
17.9
341
305
305
31.4
368
326
356
46.2
475
419
406
67.3
408
-
521
109
559
-
635
195
630
-
749
294
667
-
980
462
FIG. 4211-BSP ou NPT = Fig.4212

ACESSOINDUSTRIAL

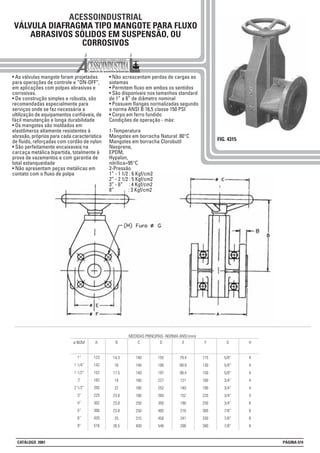

VÁLVULA DIAFRAGMA TIPO MANGOTE PARA FLUXO
ABRASIVOS SÓLIDOS EM SUSPENSÃO, OU
CORROSIVOS
FIG. 4315
• As válvulas mangote foram projetadas
para operações de controle e “ON-OFF”,
em aplicações com polpas abrasivas e
corrosivas.
• De construção simples e robusta, são
recomendadas especialmente para
serviços onde se faz necessária a
ultilização de equipamentos confiáveis, de
fácil manutenção e longa durabilidade
• Os mangotes são moldados em
elastômeros altamente resistentes à
abrasão, próprios para cada característica
de fluído, reforçadas com cordão de nylon
• São perfeitamente encaixaveis na
carcaça metálica bipartida, totalmente à
prova de vazamentos e com garantia de
total estanqueidade
• Não apresentam peças metálicas em
contato com o fluxo de polpa
• Não acrescentam perdas de cargas ao
sistemas
• Permitem fluxo em ambos os sentidos
• São disponíveis nos tamanhos standard
de 1” a 8” de diâmetro nominal
• Possuem flanges normalizadas segundo
a norma ANSI B 16,5 classe 150 PSI
• Corpo em ferro fundido
Condições de operação - máx:
1-Temperatura
Mangotes em borracha Natural: 80°C
Mangotes em borracha Clorobutil
Neoprene,
EPDM,
Hypalon,
nitrílica=95°C
2-Pressão
1” - 1 1/2 : 6 Kgf/cm2
2” - 2 1/2 : 5 Kgf/cm2
3” - 6” : 4 Kgf/cm2
8” : 3 Kgf/cm2
5/8”
5/8”
5/8”
3/4”
3/4”
3/4”
3/4”
7/8”
7/8”
7/8”
ø NOM
1”
1 1/4”
1 1/2”
2’
2 1/2”
3”
4”
5”
6”
8”
123
142
152
182
205
225
302
366
420
516
14.3
16
17.5
19
22
23.8
23.8
23.8
25
28.5
A B
140
140
140
180
180
180
250
250
315
400
C
155
166
197
227
252
284
350
405
458
548
D
79.4
88.9
98.4
121
140
152
190
216
241
298
E
115
130
150
180
190
220
250
300
330
390
F G
4
4
4
4
4
4
8
8
8
8
H
MEDIDAS PRINCIPAIS -NORMA ANSI (mm)

ACESSOINDUSTRIAL

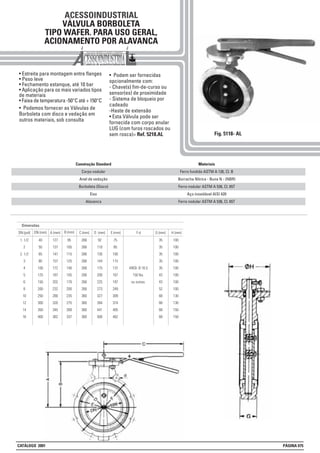

VÁLVULA BORBOLETA
TIPO WAFER. PARA USO GERAL,
ACIONAMENTO POR ALAVANCA
• Estreita para montagem entre flanges
• Peso leve
• Fechamento estanque, até 10 bar
• Aplicação para os mais variados tipos
de materiais
• Faixa de temperatura -50°C até + 150°C
• Podemos fornecer as Válvulas de
Borboleta com disco e vedação em
outros materiais, sob consulta
• Podem ser fornecidas
opcionalmente com:
- Chave(s) fim-de-curso ou
sensor(es) de proximidade
- Sistema de bloqueio por
cadeado
-Haste de extensão
• Esta Válvula pode ser
fornecida com corpo anular
LUG (com furos roscados ou
sem rosca)= Ref. 5218.AL Fig. 5118- AL
G (mm)
35
35
35
35
35
43
43
52
68
68
68
68
H (mm)
100
100
100
100
100
100
100
100
130
130
150
150
C (mm)
266
266
266
266
266
266
266
266
360
360
360
360
DN (mm)
Dimensões
A (mm)DN (pol) B (mm)
1. 1/2
2
2. 1/2
3
4
5
6
8
10
12
14
16
40
50
65
80
100
125
150
200
250
300
350
400
127
137
147
157
172
187
202
232
280
320
345
382
95
105
115
125
140
155
170
200
235
275
300
337
D (mm)
92
110
130
144
175
200
225
273
327
394
441
500
E (mm)
75
85
100
115
137
167
197
249
309
374
405
462
F-d
ANSI- B 16.5
150 lbs.
ou outras.
Materiais
Ferro fundido ASTM A 126, Cl. B
Borracha Nítrica - Buna N - (NBR)
Ferro nodular ASTM A 536, Cl. 65T
Aço inoxidável AISI 420
Construção Standard
Corpo nodular
Anel de vedação
Borboleta (Disco)
Eixo
Alavanca

ACESSOINDUSTRIAL
VÁLVULA BORBOLETA
TIPO WAFER. PARA USO GERAL,
ACIONAMENTO POR REDUTOR COM VOLANTE
• Construção estreita para montagem
entre flanges
• Peso leve
• Fechamento estanque, até 10 bar
de materiais
• Faixa de temperatura -50°C até +150°C
• Podemos fornecer as Válvulas
• Fornecidas normalmente com redutor
com volante; alternativamente podem
ser equipadas com volante de corrente,
com ou sem indicador à distância da
abertura da borboleta
• Podem ser fornecidas também com:
- Haste de extenção
• Esta Válvula pode ser fornecida com
corpo anular tipo LUG (com furos
roscados ou sem rosca) - Ref. 5218-RE
Fig. 5118-RE
Materias
Carcaça de ferro fundido; coroa de ferro nodular e pinhão de aço carbono superior;
parafusos de fixação de posição ajustável externamente e indicador de posição
0-90°; sistema de bloqueio por cadeado. A construção do redutor é totalmente
à prova de tempo, com lubrificação permanente.
Corpo nodular
Anel de vedação
Borboleta
Eixo
Redutor helicoidal
G (mm)
35
35
35
35
35
43
43
52
68
68
68
68
H (mm)
148
148
148
148
148
148
148
148
148
148
192
192
C (mm)
142
142
142
142
142
142
142
142
142
142
200
200
NW (mm)
Dimensões
A (mm)DN (pol) B (mm)
1. 1/2
2
2. 1/2
3
4
5
6
8
10
12
14
16
40
50
65
80
80
100
125
150
200
250
350
400
127
137
147
157
172
187
202
232
280
320
345
382
95
105
115
125
140
155
170
200
235
275
300
337
D (mm)
82
110
130
144
175
200
225
273
327
394
441
500
E (mm)
75
85
100
115
137
167
197
249
309
374
405
462
F-d
ANSI- B 16.5
150 lbs.
ou outras.
J (mm)
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
99
99
K (mm)
52
52
52
52
52
52
52
52
52
52
60
60
L (mm)
110
110
110
110
110
110
110
110
110
110
170
170
M (mm)
175
175
175
175
175
175
175
175
175
175
220
220
Tam.
1
1
1
1
1
1
1
1
1
1
2
2
Redutor

ACESSOINDUSTRIAL

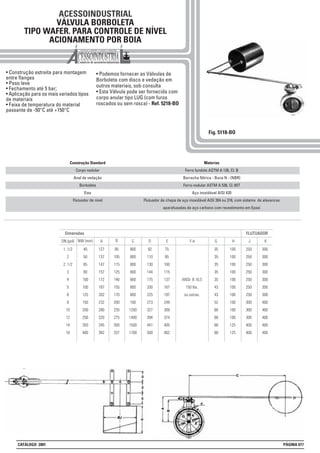

VÁLVULA BORBOLETA
TIPO WAFER. PARA CONTROLE DE NÍVEL
ACIONAMENTO POR BOIA
entre flanges
• Peso leve
• Fechamento até 5 bar;
de materiais
• Faixa de temperatura do material
passante de -50°C até +150°C
• Esta Válvula pode ser fornecida com
corpo anular tipo LUG (com furos
roscados ou sem rosca) - Ref. 5218-BO
Fig. 5118-BO
G
35
35
35
35
35
43
43
52
68
68
68
68
H
100
100
100
100
100
100
100
100
100
100
125
125
C
800
800
800
800
800
800
800
100
1200
1400
1500
1700
NW (mm)
Dimensões
ADN (pol) B
1. 1/2
2
2. 1/2
3
4
5
6
8
10
12
14
16
40
50
65
80
100
100
125
150
200
250
350
400
127
137
147
157
172
187
202
232
280
320
345
382
95
105
115
125
140
155
170
200
235
275
300
337
D
92
110
130
144
175
200
225
273
327
394
441
500
E
75
85
100
115
137
167
197
249
309
374
405
462
F-d
ANSI- B 16.5
150 lbs.
ou outras.
J
250
250
250
250
250
250
250
300
300
300
400
400
K
300
300
300
300
300
300
300
400
400
400
400
400
FLUTUADOR
Materias
Flutuador de chapa de aço inoxidável AISI 304 ou 316, com sistema de alavancas
aparafusadas de aço carbono com revestimento em Epoxi
Corpo nodular
Anel de vedação
Borboleta
Eixo
Flutuador de nível

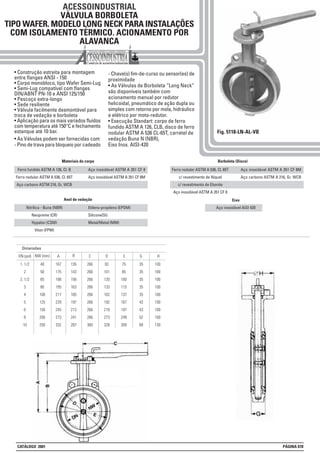

ACESSOINDUSTRIAL
VÁLVULA BORBOLETA
TIPO WAFER. MODELO LONG NECK PARA INSTALAÇÕES
COM ISOLAMENTO TÉRMICO. ACIONAMENTO POR
ALAVANCA
entre flanges ANSI - 150
• Corpo monobloco, tipo Wafer Semi-Lug
• Semi-Lug compatível com flanges
DIN/ABNT PN-10 e ANSI 125/150
• Pescoço extra-longo
• Sede resiliente
• Válvula facilmente desmontável para
troca de vedação e borboleta
• Aplicação para os mais variados fluídos
com temperatura até 150°C e fechamento
estanque até 10 bar.
• As Válvulas podem ser fornecidas com:
- Pino de trava para bloqueio por cadeado
- Chave(s) fim-de-curso ou sensor(es) de
proximidade
• As Válvulas de Borboleta “Long Neck”
são disponíveis também com
acionamento manual por redutor
helicoidal, pneumático de ação dupla ou
simples com retorno por mola, hidráulico
e elétrico por moto-redutor.
• Execução Standart: corpo de ferro
fundido ASTM A 126, CLB, disco de ferro
nodular ASTM A 536 CL-65T, carretel de
vedação Buna N (NBR),
Eixo Inox. AISI-420
Fig. 5118-LN-AL-VB
Aço carbono ASTM 216, Gr. WCB
Aço inoxidável ASTM A 351 CF 8
Aço inoxidável ASTM A 351 CF 8M
c/ revestimento de Níquel
c/ revestimento de Ebonite
Aço inoxidável ASTM A 351 CF 8
Aço inoxidável ASTM A 351 CF 8M
Aço carbono ASTM A 216, Gr. WCB
Nitrílica - Buna (NBR)
Neopreme (CR)
Hypalon (CSM)
Viton (FPM)
Etileno-propileno (EPDM)
Silicone(SI)
Metal/Metal (MM)
Eixo
G
35
35
35
35
35
43
43
52
68
H
100
100
100
100
100
100
100
100
130
C
266
266
266
266
266
266
266
266
360
NW (mm)
Dimensões
ADN (pol) B
1. 1/2
2
2. 1/2
3
4
5
6
8
10
40
50
65
80
100
125
150
200
250
167
175
188
195
217
229
245
273
332
135
143
156
163
185
197
213
241
287
D
82
101
120
133
162
192
218
273
328
E
75
85
100
115
137
167
197
249
309
Anel de vedação
Materiais do corpo Borboleta (Disco)

ACESSOINDUSTRIAL
VÁLVULA BORBOLETA “DAMPER”
TIPO WAFER PARA DOSAGENS E FECHAMENTOS NÃO
ESTANQUES. ACIONAMENTO ALAVANCA
entre flanges ANSI-150
• Vedação metal x metal
• Borboleta livremente passante no corpo
da válvula, com estanqueidade até 98%
do valor Kv
• Pressão de serviço até 10 bar
• Faixa de temperatura até 450°C
• Podemos fornecer em outros materiais,
sob consulta:
1 Com mancais de teflon, nylon ou bronze
2 Com anel de aço inoxidável na
passagem do fluído
3 Com revestimento de níquel químico ou
outro
Fig. 5118-DP-AL
Materias
Amianto grafitado
Componentes
Corpo anular
Borboleta
Eixo
Gaxeta
Suporte
Alavanca
Opcional
Aço inoxidável ASTM A 351 CF 8 ou CF 8M
Metal com amianto ou Teflon com amianto
35
35
35
35
35
43
43
52
68
68
68
68
77
85
100
100
100
100
100
100
100
100
130
130
150
150
200
200
266
266
266
266
266
266
266
266
360
360
360
360
385
395
1. 1/2
2
2. 1/2
3
4
5
6
8
10
12
14
16
18
20
40
50
65
80
100
125
150
200
250
300
350
400
450
500
217
227
237
247
262
277
292
322
370
410
435
472
535
545
95
105
115
125
140
155
170
200
235
275
300
337
385
395
92
110
130
144
175
200
225
273
327
394
441
500
542
600
ANSI - B
16.5
150 Lbs.
ou outras.
G HCNW (mm)
Dimensões
ADN (pol) B D E

ACESSOINDUSTRIAL

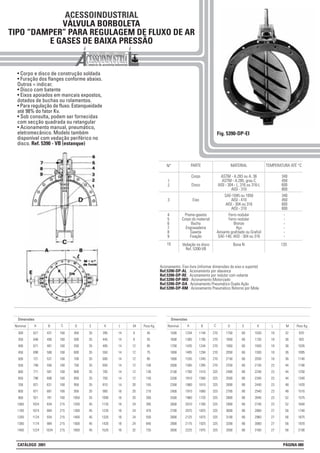

VÁLVULA BORBOLETA
TIPO “DAMPER” PARA REGULAGEM DE FLUXO DE AR
E GASES DE BAIXA PRESSÃO
• Corpo e disco de construção soldada
• Furação dos flanges conforme abaixo.
Outros = indicar.
• Disco com batente
• Eixos apoiados em mancais expostos,
dotados de buchas ou rolamentos.
• Para regulação de fluxo. Estanqueidade
até 98% do fator Kv.
• Sob consulta, podem ser fornecidas
com secção quadrada ou retangular
• Acionamento manual, pneumático,
eletromecânico. Modelo também
disponível com vedação periférico no
disco. Ref. 5390 - VB (estanque)
Fig. 5390-DP-EI
14
14
14
14
14
14
14
14
14
18
18
18
18
18
18
18
8
8
12
12
12
12
12
12
20
20
20
24
24
24
24
32
450
500
550
600
700
750
800
850
950
950
1050
1200
1300
1400
1500
1600
300
350
400
450
500
550
600
650
700
800
900
1000
1100
1200
1300
1400
621
646
671
696
721
746
771
796
821
871
921
1024
1074
1124
1174
1224
431
456
481
506
531
556
581
606
631
681
781
834
884
934
984
1034
160
160
160
160
160
160
160
160
160
160
160
215
215
215
215
215
35
35
35
35
35
35
35
35
35
35
35
45
45
45
45
45
395
445
495
550
600
650
705
750
810
900
1000
1120
1220
1320
1420
1520
L MDA
Dimensões
BNominal C E K
45
55
65
75
85
100
130
150
165
210
260
395
470
550
640
735
Peso Kg
N°
1
2
3
4
5
6
7
8
9
10
PARTE MATERIAL TEMPERATURA ATÉ °C
Corpo
Disco
ASTM - A.283 ou A. 36
ASTM - A.285, grau C
AISI - 304 - L, 316 ou 316-L
AISI - 310
340
450
600
800
Eixo
SAE-1045 ou 1050
AISI - 410
AISI - 304 ou 316
AISI - 310
340
450
600
800
Preme-gaxeta
Corpo do material
Bucha
Engraxadeira
Gaxeta
Fixação
Ferro nodular
Ferro nodular
Bronze
Aço
Amianto grafitado ou Grafoil
SAE-140, AISI - 304 ou 316
-
-
-
-
-
-
Vedação no disco
Ref. 5390-VB
Buna N 120
18
18
18
18
18
23
23
23
23
23
23
23
27
27
27
27
32
36
36
36
36
44
44
44
48
48
52
52
56
56
56
56
1750
1850
1950
2050
2150
2250
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
1334
1385
1435
1485
1535
1585
1760
1810
1860
1910
1960
2010
2075
2125
2175
2225
1144
1195
1244
1294
1345
1395
1510
1560
1610
1660
1720
1760
1825
1875
1925
1975
270
270
270
270
270
270
325
325
325
325
325
325
325
325
325
325
60
60
60
60
60
60
80
80
80
80
80
80
80
80
80
80
1630
1730
1830
1930
2030
2130
2240
2340
2440
2540
2640
2740
2860
2960
3060
3160
L MDA
Dimensões
BNominal C E K
870
920
1035
1085
1140
1190
1250
1340
1420
1510
1575
1640
1740
1875
1970
2100
Peso Kg
Acionamento: Eixo livre (informar dimensões do eixo e suporte)
Ref.5390-DP-AL : Acionamento por alavanca
Ref.5390-DP-RE : Acionamento por redutor com volante
Ref.5390-DP-MO : Acionamento Motorizado
Ref.5390-DP-DA : Acionamento Pneumático Dupla Ação
Ref.5390-DP-RM : Acionamento Pneumático Retorno por Mola

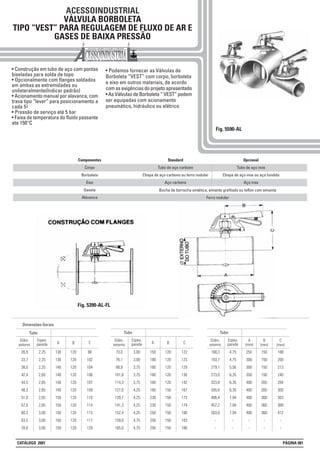

ACESSOINDUSTRIAL
VÁLVULA BORBOLETA
TIPO “VEST” PARA REGULAGEM DE FLUXO DE AR E
GASES DE BAIXA PRESSÃO
• Construção em tubo de aço com pontas
biseladas para solda de topo
• Opcionalmente com flanges soldados
em ambas as extremidades ou
unilateralmente(Indicar padrão)
• Acionamento manual por alavanca, com
trava tipo “lever” para posicionamento a
cada 5°
• Pressão de serviço até 5 bar
• Faixa de temperatura do fluído passante
ate 150°C
Borboleta “VEST” com corpo, borboleta
e eixo em outros materiais, de acordo
com as exigências do projeto apresentado
• As Válvulas de Borboleta “ VEST” podem
ser equipadas com acionamento
pneumático, hidráulico ou elétrico
Fig. 5590-AL
C
98
102
104
106
107
109
110
114
115
117
120
Espes.
parede
Dimensões Gerais
A
Diâm.
externo B
26,9
33,7
38,0
42,4
44,5
48,3
51,0
57,0
60,3
63,5
70,0
2,25
2,25
2,25
2,65
2,65
2,65
2,65
2,65
3,00
3,00
3,00
130
130
140
140
140
140
150
150
150
150
150
120
120
120
120
120
120
120
120
120
120
120
C
122
123
129
136
142
167
173
174
180
183
186
Espes.
parede
Tubo
A
Diâm.
externo B
73,0
76,1
88,9
101,6
114,3
127,0
139,7
141,3
152,4
159,0
165,0
3,00
3,00
3,75
3,75
3,75
4,25
4,25
4,25
4,25
4,75
4,75
150
180
180
180
180
180
230
230
250
250
250
120
120
120
120
120
150
150
150
150
150
150
C
(mm)
188
200
213
240
284
300
363
389
412
-
-
Espes.
parede
Tubo
A
(mm)
Diâm.
externo
B
(mm)
168,3
193,7
219,1
273,0
323,8
355,6
406,4
457,2
503,0
-
-
4,75
4,75
5,56
6,35
6,35
6,35
7,94
7,94
7,94
-
-
250
300
300
350
400
400
400
400
400
-
-
150
150
150
150
265
265
360
360
360
-
-
Tubo
Standard
Tubo de aço carbono
Chapa de aço carbono ou ferro nodular
Aço carbono
Opcional
Tubo de aço inox
Chapa de aço inox ou aço fundido
Aço inox
Bucha de borracha sintética, amianto grafitado ou teflon com amianto
Ferro nodular
Componentes
Corpo
Borboleta
Eixo
Gaxeta
Alavanca
Fig. 5390-AL-FL

ACESSOINDUSTRIAL

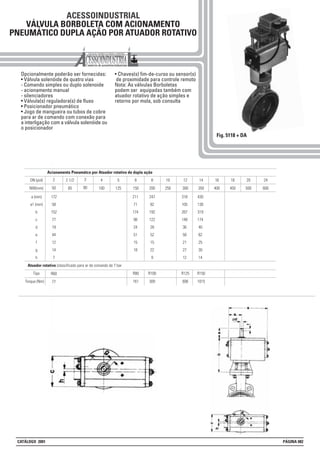

VÁLVULA BORBOLETA COM ACIONAMENTO
PNEUMÁTICO DUPLA AÇÃO POR ATUADOR ROTATIVO
Opcionalmente poderão ser fornecidas:
• Válvula solenóide de quatro vias
- Comando simples ou duplo solenoide
- acionamento manual
- silenciadores
• Válvula(s) reguladora(s) de fluxo
• Posicionador pneumático
• Jogo de mangueira ou tubos de cobre
para ar de comando com conexão para
a interligação com a válvula solenóide ou
o posicionador
• Chaves(s) fim-de-curso ou sensor(s)
de proximidade para controle remoto
Nota: As válvulas Borboletas
podem ser equipadas também com
atuador rotativo de ação simples e
retorno por mola, sob consulta
10 12
318
105
267
148
36
58
21
27
12
42
Acionamento Pneumátco por Atuador rotativo de dupla ação
2 1/2DN (pol) 3
a (mm)
a1 (mm)
b
c
d
e
f
g
h
172
58
152
77
19
44
12
14
7
5 6
211
71
174
98
24
51
15
18
8
247
82
192
122
28
52
15
22
9
250 30010050 65NW(mm) 80 125 150 200
14
430
138
319
174
40
62
25
30
14
350
16
400
18
450
20
500
24
600
R125R60Tipo R80 R100 R150
60677Torque (Nm) 161 309 1015
Atuador rotativo (classificado para ar de comando de 7 bar
Fig. 5118 + DA

ACESSOINDUSTRIAL

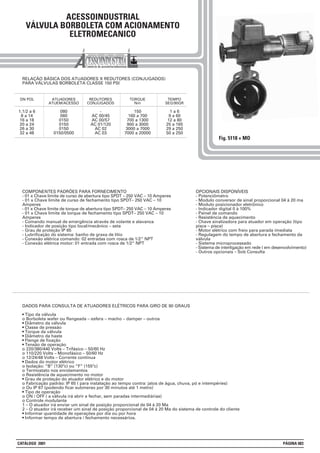

VÁLVULA BORBOLETA COM ACIONAMENTO
ELETROMECANICO
DN POL ATUADORES
ATUEM/ACESSO
REDUTORES
CONJUGADOS
TORQUE
Nm
TEMPO
SEG/90GR
Fig. 5118 + MO
RELAÇÃO BÁSICA DOS ATUADORES X REDUTORES (CONJUGADOS)
PARA VÁLVULAS BORBOLETA CLASSE 150 PSI
1.1/2 a 6
8 a 14
16 a 18
20 a 24
26 a 30
32 a 48
080
060
0150
0150
0150
0150/0500
-
AC 00/45
AC 00/57
AC 01/120
AC 02
AC 03
150
160 a 700
700 a 1300
900 a 3000
3000 a 7000
7000 a 20000
1 a 6
9 a 60
12 a 80
25 a 165
29 a 250
50 a 250
COMPONENTES PADRÕES PARA FORNECIMENTO
- 01 x Chave limite de curso de abertura tipo SPDT – 250 VAC – 10 Amperes
- 01 x Chave limite de curso de fechamento tipo SPDT– 250 VAC – 10
Amperes
- 01 x Chave limite de torque de abertura tipo SPDT– 250 VAC – 10 Amperes
- 01 x Chave limite de torque de fechamento tipo SPDT– 250 VAC – 10
Amperes
- Comando manual de emergência através de volante e alavanca
- Indicador de posição tipo local/mecânico – seta
- Grau de proteção IP 65
- Lubrificação do sistema: banho de graxa de lítio
- Conexão elétrica comando: 02 entradas com rosca de 1/2“ NPT
- Conexão elétrica motor: 01 entrada com rosca de 1/2“ NPT
OPCIONAIS DISPONÍVEIS
- Potenciômetro
- Modulo conversor de sinal proporcional 04 à 20 ma
- Modulo posicionador eletrônico
- Indicador digital 0 à 100%
- Painel de comando
- Resistência de aquecimento
- Chave sinalizadora para atuador em operação (tipo
pisca – pisca)
- Motor elétrico com freio para parada imediata
- Regulagem do tempo de abertura e fechamento da
válvula
- Sistema microprocessado
- Sistema de interligação em rede ( em desenvolvimento)
- Outros opcionais – Sob Consulta
DADOS PARA CONSULTA DE ATUADORES ELÉTRICOS PARA GIRO DE 90 GRAUS
• Tipo da válvula
o Borboleta wafer ou flangeada – esfera – macho – damper – outros
• Diâmetro da válvula
• Classe de pressão
• Torque da válvula
• Diâmetro da haste
• Flange de fixação
• Tensão de operação
o 220/380/440 Volts – Trifásico – 50/60 Hz
o 110/220 Volts – Monofásico – 50/60 Hz
o 12/24/48 Volts – Corrente contínua
• Dados do motor elétrico
o Isolação: “B” (130ºc) ou “F” (155ºc)
o Termostato nos enrolamentos
o Resistência de aquecimento no motor
• Grau de proteção do atuador elétrico e do motor
o Fabricação padrão: IP 65 ( para instalação ao tempo contra: jatos de água, chuva, pó e intempéries)
o Ou IP 67 (podendo ficar submerso por 30 minutos até 1 metro)
• Tipo de operação
o ON / OFF ( a válvula irá abrir e fechar, sem paradas intermediárias)
o Controle modulante
1 – O atuador irá enviar um sinal de posição proporcional de 04 à 20 Ma
2 – O atuador irá receber um sinal de posição proporcional de 04 à 20 Ma do sistema de controle do cliente
• Informar quantidade de operações por dia ou por hora
• Informar tempo de abertura / fechamento necessários.

ACESSOINDUSTRIAL

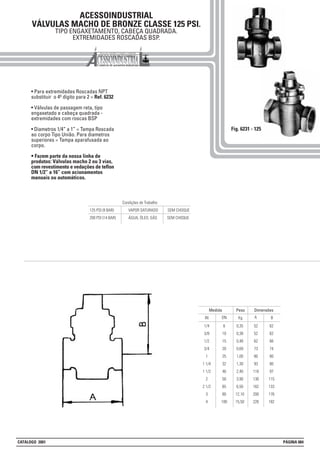

VÁLVULAS MACHO DE BRONZE CLASSE 125 PSI.
TIPO ENGAXETAMENTO, CABEÇA QUADRADA.
substituir o 4º dígito para 2 = Ref. 6232
• Válvulas de passagem reta, tipo
engaxetado e cabeça quadrada -
extremidades com roscas BSP
• Diametros 1/4” a 1” = Tampa Roscada
ao corpo Tipo União. Para diametros
superiores = Tampa aparafusada ao
corpo.
• Fazem parte da nossa linha de
produtos: Válvulas macho 2 ou 3 vias,
com revestimento e vedações de teflon
DN 1/2” a 16” com acionamentos
manuais ou automáticos.
Fig. 6231 - 125
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
6
10
15
20
25
32
40
50
65
80
100
0,35
0,38
0,48
0,69
1,00
1,30
2,40
3,90
6,50
12,10
15,50
52
52
62
73
80
93
110
130
162
200
226
62
62
66
74
80
80
97
115
133
176
182

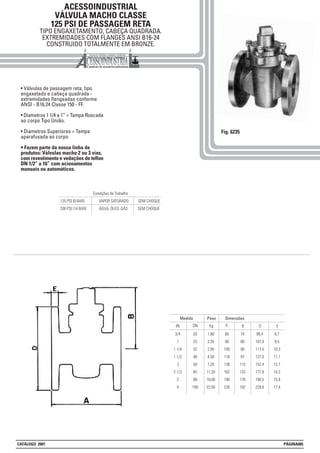

ACESSOINDUSTRIAL
VÁLVULA MACHO CLASSE
125 PSI DE PASSAGEM RETA
TIPO ENGAXETAMENTO, CABEÇA QUADRADA.
EXTREMIDADES COM FLANGES ANSI B16-24
CONSTRUIDO TOTALMENTE EM BRONZE.
• Válvulas de passagem reta, tipo
engaxetado e cabeça quadrada -
extremidades flangeadas conforme
ANSI - B16.24 Classe 150 - FF.
• Diametros 1 1/4 a 1” = Tampa Roscada
ao corpo Tipo União.
• Diametros Superiores = Tampa
aparafusada ao corpo
• Fazem parte da nossa linha de
produtos: Válvulas macho 2 ou 3 vias,
com revestimento e vedações de teflon
DN 1/2” a 16” com acionamentos
manuais ou automáticos.
Fig. 6235
Peso Dimensões
Kg BIN
Medida
DN A
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
20
25
32
40
50
65
80
100
1,90
2,35
2,95
4,50
7,20
11,20
18,00
23,50
80
90
100
116
136
162
190
226
74
80
80
97
115
133
176
182
D
98,4
107,9
117,5
127,0
152,4
177,8
190,5
228,6
E
8,7
9,5
10,3
11,1
12,7
14,3
15,9
17,4
CATÁLOGO 2001 PÁGINA085

ACESSOINDUSTRIAL

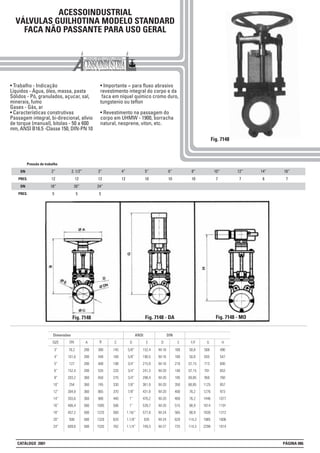

VÁLVULAS GUILHOTINA MODELO STANDARD
FACA NÃO PASSANTE PARA USO GERAL
• Trabalho - Indicação
Líquidos - Água, óleo, massa, pasta
Sólidos - Pó, granulados, açucar, sal,
minerais, fumo
Gases - Gás, ar
• Características construtivas
Passagem integral, bi-direcional, alívio
de torque (manual), bitolas - 50 a 600
mm, ANSI B16.5 -Classe 150, DIN-PN 10
• Importante = para fluxo abrasivo
revestimento integral do corpo e da
faca em níquel químico cromo duro,
tungstenio ou teflon
• Revestimento na passagem do
corpo em UHMW - 1900, borracha
natural, neoprene, viton, etc.
Fig. 7148
E
160
180
210
140
195
350
400
460
515
565
620
725
D
M-16
M-16
M-16
M-20
M-20
M-20
M-20
M-20
M-20
M-24
M-24
M-27
C
145
168
198
220
270
330
370
440
506
560
620
762
DN
Dimensões
ASIZE B
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
24”
76,2
101,6
127
152,4
203,2
254
304,8
355,6
406,4
457,2
508
609,6
280
280
280
280
360
360
360
360
580
580
580
580
380
448
480
535
650
745
865
980
1095
1225
1320
1535
D
5/8”
5/8”
3/4”
3/4”
3/4”
7/8”
7/8”
1”
1”
1.18/”
1.1/8”
1.1/4”
E
152,4
190,5
215,9
241,3
298,4
361,9
431,8
476,2
539,7
577,8
635
749,3
F/F
50,8
50,8
57,15
57,15
69,85
68,85
76,2
76,2
88,9
88,9
114,3
114,3
G
568
655
713
791
950
1125
1276
1446
1614
1830
1985
2298
H
490
547
600
653
760
857
973
1077
1191
1312
1606
1814
ANSI DIN
DN
PRES.
DN
PRES.
Pressão de trabalho
2”
12
18”
5
2. 1/2”
12
20”
5
3”
12
24”
5
4”
12
5”
10
6”
10
8”
10
10”
7
12”
7
14”
6
16”
7
Fig. 7148 Fig. 7148 - DA Fig. 7148 - MO

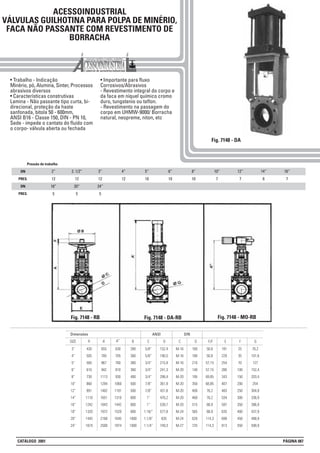

ACESSOINDUSTRIAL
VÁLVULAS GUILHOTINA PARA POLPA DE MINÉRIO,
FACA NÃO PASSANTE COM REVESTIMENTO DE
BORRACHA
Minério, pó, Alumina, Sinter, Processos
abrasivos diversos
Lamina - Não passante tipo curta, bi-
direcional, proteção da haste
sanfonada, bitola 50 - 600mm,
ANSI B16 - Classe 150, DIN - PN 10,
Sede - impede o cantato do fluído com
o corpo- válvula aberta ou fechada
• Importante para fluxo
Corrosivos/Abrasivos
- Revestimento integral do corpo e
da faca em níquel químico cromo
duro, tungstenio ou teflon.
- Revestimento na passagem do
corpo em UHMW-9000/ Borracha
natural, neopreme, niton, etc
Fig. 7148 - DA
D
160
180
210
140
195
350
400
460
515
565
620
725
C
M-16
M-16
M-16
M-20
M-20
M-20
M-20
M-20
M-20
M-24
M-24
M-27
B
280
360
360
360
400
500
500
800
800
800
1000
1000
A
Dimensões
A’SIZE A”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
24”
430
505
560
610
730
860
991
1110
1242
1320
1445
1674
655
785
867
942
1113
1294
1482
1651
1843
1972
2168
2500
630
705
760
810
930
1060
1191
1310
1442
1520
1645
1874
C
5/8”
5/8”
3/4”
3/4”
3/4”
7/8”
7/8”
1”
1”
1.18/”
1.1/8”
1.1/4”
D
152,4
190,5
215,9
241,3
298,4
361,9
431,8
476,2
539,7
577,8
635
749,3
F/F
50,8
50,8
57,15
57,15
69,85
68,85
76,2
76,2
88,9
88,9
114,3
114,3
E
191
229
254
280
343
407
483
534
597
635
699
813
F
25
35
70
100
150
200
250
300
350
400
450
550
ANSI DIN
G
76,2
101,6
127
152,4
203,4
254
304,8
336,9
386,9
437,9
488,9
590,9
DN
PRES.
DN
PRES.
2”
12
18”
5
2. 1/2”
12
20”
5
3”
12
24”
5
4”
12
5”
10
6”
10
8”
10
10”
7
12”
7
14”
6
16”
7
Fig. 7148 - RB Fig. 7148 - DA-RB Fig. 7148 - MO-RB

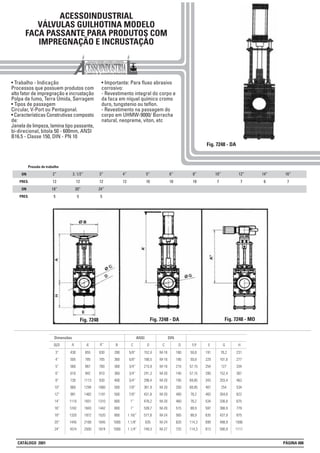

ACESSOINDUSTRIAL
VÁLVULAS GUILHOTINA MODELO
FACA PASSANTE PARA PRODUTOS COM
IMPREGNAÇÃO E INCRUSTAÇÅO
Processos que possuem produtos com
alto fator de impregnação e incrustação
Polpa de fumo, Terra Umida, Serragem
• Tipos de passagem
Circular, V-Port ou Pentagonal.
• Características Construtivas composto
de:
Janela de limpeza, lamina tipo passante,
bi-direcional, bitola 50 - 600mm, ANSI
B16.5 - Classe 150, DIN - PN 10
• Importante: Para fluxo abrasivo
corrosivo:
natural, neopreme, viton, etc
Fig. 7248 - DA
D
160
180
210
140
195
350
400
460
515
565
620
725
C
M-16
M-16
M-16
M-20
M-20
M-20
M-20
M-20
M-20
M-24
M-24
M-27
B
280
360
360
360
400
500
500
800
800
800
1000
1000
A
Dimensões
A’SIZE A”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
24”
430
505
560
610
730
860
991
1110
1242
1320
1445
1674
655
785
867
942
1113
1294
1482
1651
1843
1972
2168
2500
630
705
760
810
930
1060
1191
1310
1442
1520
1645
1874
C
5/8”
5/8”
3/4”
3/4”
3/4”
7/8”
7/8”
1”
1”
1.18/”
1.1/8”
1.1/4”
D
152,4
190,5
215,9
241,3
298,4
361,9
431,8
476,2
539,7
577,8
635
749,3
F/F
50,8
50,8
57,15
57,15
69,85
68,85
76,2
76,2
88,9
88,9
114,3
114,3
E
191
229
254
280
343
407
483
534
597
635
699
813
G
76,2
101,6
127
152,4
203,4
254
304,8
336,8
386,9
437,9
488,9
590,9
ANSI DIN
H
231
277
334
367
463
534
622
675
779
875
1006
1111
DN
PRES.
DN
PRES.
2”
12
18”
5
2. 1/2”
12
20”
5
3”
12
24”
5
4”
12
5”
10
6”
10
8”
10
10”
7
12”
7
14”
6
16”
7
Fig. 7248 Fig. 7248 - DA Fig. 7248 - MO

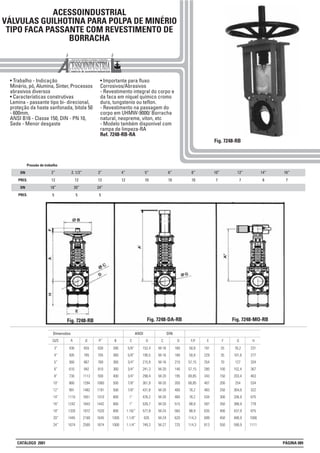

ACESSOINDUSTRIAL
VÁLVULAS GUILHOTINA PARA POLPA DE MINÉRIO
TIPO FACA PASSANTE COM REVESTIMENTO DE
BORRACHA
Minério, pó, Alumina, Sinter, Processos
abrasivos diversos
Lamina - passante tipo bi- direcional,
proteção da haste sanfonada, bitola 50
- 600mm,
ANSI B16 - Classe 150, DIN - PN 10,
Sede - Menor desgaste
• Importante para fluxo
Corrosivos/Abrasivos
natural, neopreme, viton, etc
- Modelo também disponível com
rampa de limpeza-RA
Ref. 7248-RB-RA
Fig. 7248-RB
D
160
180
210
140
195
350
400
460
515
565
620
725
C
M-16
M-16
M-16
M-20
M-20
M-20
M-20
M-20
M-20
M-24
M-24
M-27
B
280
360
360
360
400
500
500
800
800
800
1000
1000
A
Dimensões
A’SIZE A”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
24”
430
505
560
610
730
860
991
1110
1242
1320
1445
1674
655
785
867
942
1113
1294
1482
1651
1843
1972
2168
2500
630
705
760
810
930
1060
1191
1310
1442
1520
1645
1874
C
5/8”
5/8”
3/4”
3/4”
3/4”
7/8”
7/8”
1”
1”
1.18/”
1.1/8”
1.1/4”
D
152,4
190,5
215,9
241,3
298,4
361,9
431,8
476,2
539,7
577,8
635
749,3
F/F
50,8
50,8
57,15
57,15
69,85
68,85
76,2
76,2
88,9
88,9
114,3
114,3
E
191
229
254
280
343
407
483
534
597
635
699
813
F
25
35
70
100
150
200
250
300
350
400
450
550
ANSI DIN
G
76,2
101,6
127
152,4
203,4
254
304,8
336,9
386,9
437,9
488,9
590,9
H
231
277
334
367
463
534
322
675
779
875
1006
1111
DN
PRES.
DN
PRES.
2”
12
18”
5
2. 1/2”
12
20”
5
3”
12
24”
5
4”
12
5”
10
6”
10
8”
10
10”
7
12”
7
14”
6
16”
7
Fig. 7248-RB Fig. 7248-DA-RB Fig. 7248-MO-RB

ACESSOINDUSTRIAL

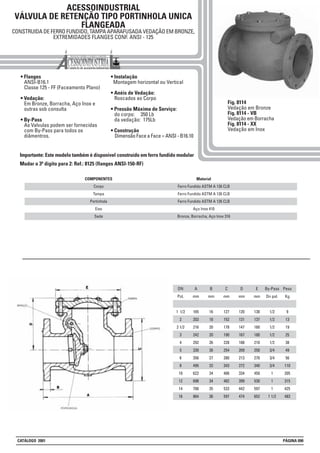

VÁLVULA DE RETENÇÃO TIPO PORTINHOLA UNICA
FLANGEADA
CONSTRUIDA DE FERRO FUNDIDO, TAMPA APARAFUSADA VEDAÇÃO EM BRONZE,
EXTREMIDADES FLANGES CONF. ANSI - 125
• Flanges
ANSI-B16.1
Classe 125 - FF (Faceamento Plano)
• Vedação:
Em Bronze, Borracha, Aço Inox e
outras sob consulta
• By-Pass
As Valvulas podem ser fornecidas
com By-Pass para todos os
diâmentros.
• Instalação
Montagem horizontal ou Vertical
Roscados ao Corpo
• Pressão Máxima de Serviço:
do corpo: 350 Lb
da vedação: 175Lb
• Construção
Dimensão Face a Face = ANSI - B16.10
Fig. 8114
Vedação em Bronze
Fig. 8114 - VB
Vedação em Borracha
Fig. 8114 - XX
Vedação em Inox
Material
Aço Inox 410
Bronze, Borracha, Aço Inox 316
COMPONENTES
Corpo
Tampa
Portinhola
Eixo
Sede
DN
Pol.
1 1/2
2
2 1/2
3
4
5
6
8
10
12
14
16
A
mm
165
203
216
242
292
330
356
495
622
698
788
864
B
mm
16
18
20
20
26
26
27
32
34
34
35
36
C
mm
127
152
178
190
228
254
280
343
406
482
533
597
D
mm
120
131
147
167
188
209
213
272
334
399
442
474
E
mm
130
137
160
180
210
250
270
340
450
530
597
652
By-Pass
Dn pol.
1/2
1/2
1/2
1/2
1/2
3/4
3/4
3/4
1
1
1
1 1/2
Peso
Kg
9
13
19
25
38
49
56
110
205
315
425
483
Importante: Este modelo também é disponivel construído em ferro fundido modular
Mudar o 3º digito para 2: Ref.: 8125 (flanges ANSI-150-RF)

ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO TIPO PORTINHOLA UNICA
PADRÃO ABNT - DIN.
CONSTRUIDA DE FERRO FUNDIDO, TAMPA APARAFUSADA VEDAÇÃO EM LATÃO,
EXTREMIDADES FLANGES CONF. DIN 2532 PN10
• Flanges
Normas NBR 7675
DIN 2532 ND10 (ND10)
• Face-a-face
DIN 3232
• Vedação:
Em Borracha, Bronze, Aço Inox e
outras sob consulta
By-Pass
As Valvulas podem ser fornecidas com
By-Pass para todos os diâmentros.
Roscados ao Corpo
• Pressão Máxima de Serviço:
Teste Hidrostático NBR 6896
do corpo: 50 a 300mm-15Kg/cm2
350 a 600mm-15Kg/cm2
do vedação: 50 a 300mm-15Kg/cm2
350 a 600mm-15Kg/cm2
FIG. 8119 - DIN - ND10
Vedação em Latão
FIG. 8119 - VB - DIN - ND10
Nitrilica
FIG. 8119 - XX - DIN - ND10
Vedação em Inox AISI-316
Material
Ferro Fundido ASTM A CLB
Aço Inox 410
Latão, Borracha, Aço Inox 316
COMPONENTES
Corpo
Tampa
Portinhola
Eixo
Sede
DN
Mm.
50
60
75
100
125
150
200
250
300
350
400
450
500
600
A
mm
212
240
250
280
325
357
440
555
620
695
775
860
940
1080
B
mm
82
92
100
110
125
142
170
250
280
315
355
400
445
520
C
mm
130
148
150
170
200
215
270
305
340
380
420
460
495
560
D
mm
165
185
194
220
250
285
340
400
455
505
565
615
670
780
E
mm
200
225
250
300
350
400
500
600
700
800
900
1000
1100
1300
F
mm
-
-
-
-
-
-
-
160
180
215
240
265
270
320
G
mm
-
-
-
-
-
-
-
275
325
370
420
470
540
660
H
mm
-
-
-
-
-
-
-
270
280
320
340
380
420
500
I
mm
190
200
205
220
235
290
320
360
395
510
570
615
675
750
BY-PASS
Dn pol
1/2
1/2
1/2
1/2
1/2
3/4
3/4
1
1
1 1/2
2
2
2
2 1/2
PESO
Kg
16
22
25
35
48
74
117
182
247
354
460
600
830
1.165
Importante: Este modelo também é disponivel construído em ferro fundido modular
Mudar o 3º digito para 2: Ref.: 8129

ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO COM PORTINHOLA DE BRONZE
CLASSE 125 PSI
VEDAÇÃO DISCO DE BRONZE. TAMPA ROSCADA INTERNAMENTE.
Construçao de acordo com norma NBR 9973
Ref. 8132-125
Modelo com anél o’ ring de vedação em borracha
para serviço até 82°C Ref. 8131 VB - 125
Descrição
Corpo
Tampa
Disco
Alavanca
Porca Anel
Porca do Disco
Anel Tipo O’Ring
Nº
1
2
3
4
5
6
7
8
Materias
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Latão
Buna “n”
Alumínio
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
15
20
25
32
40
50
65
80
100
0,252
0,346
0,538
0,731
1,078
1,622
2,806
4,041
6,959
57
64
78
92
102
122
157
170
210
39,5
44
52
58
61
73,5
86,5
102,5
121,5
Fig. 8131-125
Fig. 8131-VB-125
A
B

ACESSOINDUSTRIAL

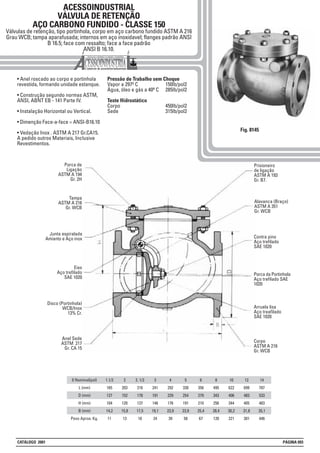

VÁLVULA DE RETENÇÃO
AÇO CARBONO FUNDIDO - CLASSE 150
Válvulas de retenção, tipo portinhola, corpo em aço carbono fundido ASTM A 216
Grau WCB; tampa aparafusada; internos em aço inoxidavel; flanges padrão ANSI
B 16.5; face com ressalto; face a face padrão
ANSI B 16.10.
• Anel roscado ao corpo e portinhola
revestida, formando unidade estanque.
• Construção segundo normas ASTM,
ANSI, ABNT EB - 141 Parte IV.
• Instalação Horizontal ou Vertical.
• Dimenção Face-a-face = ANSI-B16.10
• Vedação Inox . ASTM A 217 Gr.CA15.
A pedido outros Materiais, Inclusive
Revestimentos.
Vapor a 297º C 150lb/pol2
Teste Hidrostático
Corpo 450lb/pol2
Sede 315lb/pol2
Fig. 8145
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
B (mm)
Peso Aprox. Kg.
1.1/2
165
127
104
14,2
11
2
203
152
120
15,8
13
2. 1/2
216
178
137
17,5
18
3
241
191
146
19,1
24
4
292
229
176
23,9
39
5
330
254
191
23,9
58
6
356
279
210
25,4
67
8
495
343
256
28,4
120
10
622
406
344
30,2
221
12
699
483
405
31,8
301
14
787
533
483
35,1
446
Porca de
Ligação
ASTM A 194
Gr. 2H
Junta espiralada
Amianto e Aço inox
Eixo
Aço trefilado
SAE 1020
Prisioneiro
de ligação
ASTM A 193
Gr. B7.
Tampa
ASTM A 216
Gr. WCB
Contra pino
Aço trefilado
SAE 1020
Arruela lisa
Aço treafilado
SAE 1020
Disco (Portinhola)
WCB/Inox
13% Cr.
Alavanca (Braço)
ASTM A 351
Gr. WCB
Porca da Portinhola
Aço trefilado SAE
1020
Corpo
ASTM A 216
Gr. WCB
Anel Sede
ASTM 217
Gr. CA 15

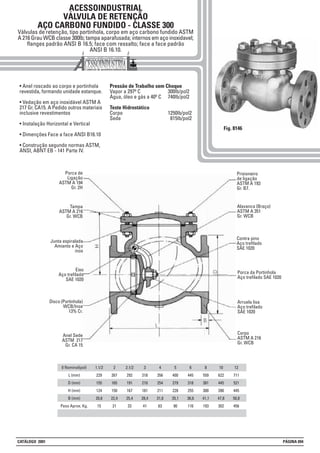

ACESSOINDUSTRIAL
AÇO CARBONO FUNDIDO - CLASSE 300
Válvulas de retenção, tipo portinhola, corpo em aço carbono fundido ASTM
A 216 Grau WCB classe 300lb; tampa aparafusada; internos em aço inoxidavel;
flanges padrão ANSI B 16.5; face com ressalto; face a face padrão
ANSI B 16.10.
• Anel roscado ao corpo e portinhola
revestida, formando unidade estanque.
217 Gr. CA15. A Pedido outros materiais
inclusive revestimentos
• Instalação Horizontal e Vertical
• Dimenções Face a face ANSI B16.10
ANSI, ABNT EB - 141 Parte IV.
Vapor a 297º C 300lb/pol2
Teste Hidrostático
Corpo 1250lb/pol2
Sede 815lb/pol2
Fig. 8146
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
B (mm)
Peso Aprox. Kg.
1.1/2
229
155
124
20,6
15
2
267
165
150
22,4
21
2.1/2
292
191
167
25,4
33
3
318
210
181
28,4
41
4
356
254
211
31,8
63
5
400
279
228
35,1
90
6
445
318
255
36,6
116
8
559
381
300
41,1
193
10
622
445
390
47,8
302
12
711
521
445
50,8
456
Porca de
Ligação
ASTM A 194
Gr. 2H
Junta espiralada
Amianto e Aço
inox
Eixo
Aço trefilado
SAE 1020
Prisioneiro
de ligação
ASTM A 193
Gr. B7.
Tampa
ASTM A 216
Gr. WCB
Contra pino
Aço trefilado
SAE 1020
Arruela lisa
Aço trefilado
SAE 1020
Disco (Portinhola)
WCB/Inox
13% Cr.
Alavanca (Braço)
ASTM A 351
Gr. WCB
Porca da Portinhola
Corpo
ASTM A 216
Gr. WCB
Anel Sede
ASTM 217
Gr. CA 15

ACESSOINDUSTRIAL

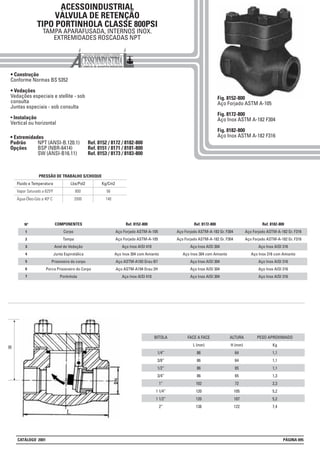

TIPO PORTINHOLA CLASSE 800PSI
TAMPA APARAFUSADA, INTERNOS INOX.
• Construção
• Vedações
consulta
Juntas especiais - sob consulta
• Instalação
Vertical ou horizontal
Lbs/Pol2 Kg/Cm2
Fig. 8152-800
Fig. 8172-800
Fig. 8182-800
BITOLA
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
FACE A FACE
L (mm)
86
86
86
86
102
120
120
138
ALTURA
H (mm)
64
64
65
65
72
105
107
122
PESO APROXIMADO
Kg
1,1
1,1
1,1
1,3
2,3
5,2
5,2
7,4
1
2
3
4
5
6
7
Nº Ref. 8152-800
Aço Inox AISI 410
Aço Inox AISI 410
COMPONENTES
Corpo
Tampa
Anel de Vedação
Junta Espirotálica
Prisioneiro do corpo
Portinhola
Ref. 8172-800
Aço Forjado ASTM-A-182 Gr. F304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Ref. 8182-800
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
• Extremidades
Padrão NPT (ANSI-B.120.1) Ref. 8152 / 8172 / 8182-800
Opções BSP (NBR-6414) Ref. 8151 / 8171 / 8181-800
SW (ANSI-B16.11) Ref. 8153 / 8173 / 8183-800
H

ACESSOINDUSTRIAL

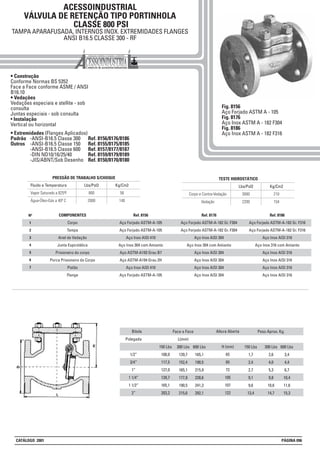

VÁLVULA DE RETENÇÃO TIPO PORTINHOLA
CLASSE 800 PSI
TAMPA APARAFUSADA, INTERNOS INOX. EXTREMIDADES FLANGES
ANSI B16.5 CLASSE 300 - RF
Fig. 8156
Aço Forjado ASTM A - 105
Fig. 8176
Aço Inox ASTM A - 182 F304
Fig. 8186
Aço Inox ASTM A - 182 F316
1
2
3
4
5
6
7
Nº COMPONENTES
Corpo
Tampa
Anel de Vedação
Junta Espirotálica
Pistão
Flange
Ref. 8176
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Ref. 8186
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
2200 154Vedação
TESTE HIDROSTÁTICO
• Construção
Face a Face conforme ASME / ANSI
B16.10
• Vedações
consulta
• Instalação
Vertical ou horizontal
Padrão -ANSI-B16.5 Classe 300 Ref. 8156/8176/8186
Outros -ANSI-B16.5 Classe 150 Ref. 8155/8175/8185
-ANSI-B16.5 Classe 600 Ref. 8157/8177/8187
-DIN ND10/16/25/40 Ref. 8159/8179/8189
Bitola
150 Lbs
108,0
117,5
127,0
139,7
165,1
203,2
Face a Face
L(mm)
300 Lbs
139,7
152,4
165,1
177,8
190,5
215,6
Polegada
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
600 Lbs
165,1
190,5
215,9
228,6
241,3
292,1
Altura Aberta
H (mm)
65
65
72
105
107
122
150 Lbs
1,7
2,4
2,7
9,1
9,6
13,4
Peso Aprox. Kg.
300 Lbs
2,6
4,0
5,3
9,8
10,6
14,7
600 Lbs
3,4
4,4
6,7
10,4
11,6
15,3
Ref. 8156
Aço Inox AISI 410
Aço Inox AISI 410

• Anel integral ao corpo, garantindo
absoluta estanqueidade.
ANSI, ABNT EB - 141 - Parte IV
• Instalação Horizontal ou Vertical
• Dimenção Face-a-face = ANSI-B16.10
• Nos diâmetros 1 1/2” e 2” poderão ser
fornecidos em aço inox forjado ASTM-
A-182 GR.F304 ou GR.F316, com flanges
aplicados.
Presssão de Trabalho sem choque
Vapor a 297°C 150 lb/pol2
Água, Óleo e gás a 40°C 275 lb/pol2
Teste Hidrostático
Corpo 425 lb/pol2
Sede 300 lb/pol2
ACESSOINDUSTRIAL

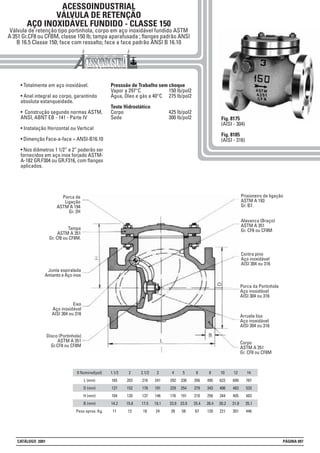

AÇO INOXIDÁVEL FUNDIDO - CLASSE 150
Válvula de retenção tipo portinhola, corpo em aço inoxidável fundido ASTM
A 351 Gr.CF8 ou CFBM, classe 150 lb; tampa aparafusada ; flanges padrão ANSI
B 16.5 Classe 150; face com ressalto; face a face padrão ANSI B 16.10
1.1/2
165
127
104
14.2
11
2
203
152
120
15.8
13
2.1/2
216
178
137
17.5
18
3
241
191
146
19.1
24
8
495
343
256
28.4
120
5
330
254
191
23.9
58
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
B (mm)
Peso aprox. Kg.
4
292
229
176
23.9
39
6
356
279
210
25.4
67
10
622
406
344
30.2
221
12
699
483
405
31.8
301
14
787
533
483
35.1
446
Fig. 8175
(AISI - 304)
Fig. 8185
(AISI - 316)
Porca de
Ligação
ASTM A 194
Gr. 2H
Junta espiralada
Amianto e Aço inox
Eixo
Aço inoxidável
AISI 304 ou 316
ASTM A 193
Gr. B7.
Tampa
ASTM A 351
Gr. Cf8 ou CF8M.
Contra pino
Aço inoxidável
AISI 304 ou 316
Arruela lisa
Aço inoxidável
AISI 304 ou 316
Disco (Portinhola)
ASTM A 351
Gr.CF8 ou CF8M
Alavanca (Braço)
ASTM A 351
Gr. CF8 ou CF8M
Porca da Portinhola
Aço inoxidável
AISI 304 ou 316
Corpo
ASTM A 351
Gr. CF8 ou CF8M

• Totalmente em aço inoxidável
• Anel integral ao corpo da válvula,
garantindo absoluta estanqueidade
ANSI, ABNT EB - 141 - Parte IV
• Montagem Horizontal e Vertical
• Nos diâmetros 1 1/2” e 2” poderão ser
fornecidos em aço inox forjado ASTM-
A-182 GR.F304 ou GR.F316, com flanges
aplicados.
CF8
CF8M
Teste Hidrostático
Corpo 1100 lb/pol2
Sede 790 lb/pol2
Fig. 8176
(AISI- 304)
Fig. 8186
(AISI- 316)
ACESSOINDUSTRIAL

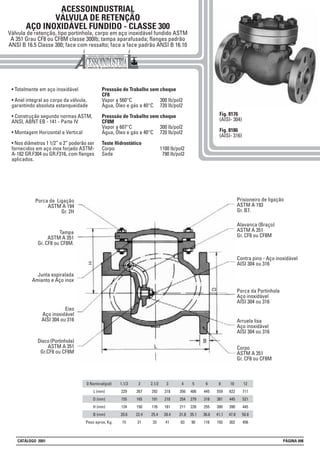

AÇO INOXIDÁVEL FUNDIDO - CLASSE 300
Válvula de retenção, tipo portinhola, corpo em aço inoxidável fundido ASTM
A 351 Grau CF8 ou CF8M classe 300lb; tampa aparafusada; flanges padrão
ANSI B 16.5 Classe 300; face com ressalto; face a face padrão ANSI B 16.10
1.1/2
229
155
124
20.6
15
2
267
165
150
22.4
21
2.1/2
292
191
176
25.4
33
3
318
210
181
28.4
41
8
559
381
300
41.1
193
5
400
279
228
35.1
90
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
B (mm)
Peso aprox. Kg.
4
356
254
211
31.8
63
6
445
318
255
36.6
116
10
622
445
390
47.8
302
12
711
521
445
50.8
456
Porca de Ligação
ASTM A 194
Gr. 2H
Junta espiralada
Amianto e Aço inox
Eixo
Aço inoxidável
AISI 304 ou 316
ASTM A 193
Gr. B7.
Tampa
ASTM A 351
Gr. CF8 ou CF8M.
Contra pino - Aço inoxidável
AISI 304 ou 316
Arruela lisa
Aço inoxidável
AISI 304 ou 316
Disco (Portinhola)
ASTM A 351
Gr.CF8 ou CF8M
Alavanca (Braço)
ASTM A 351
Gr. CF8 ou CF8M
Porca da Portinhola
Aço inoxidável
AISI 304 ou 316
Corpo
ASTM A 351
Gr. CF8 ou CF8M

ACESSO INDUSTRIAL

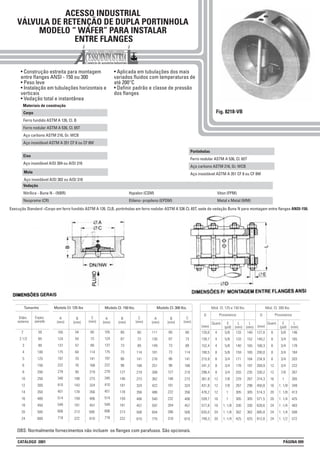

VÁLVULA DE RETENÇÃO DE DUPLA PORTINHOLA
MODELO “ WAFER” PARA INSTALAR
ENTRE FLANGES
entre flanges ANSI - 150 ou 300
• Peso leve
• Instalação em tubulações horizontais e
verticais
• Vedação total e instantânea
• Aplicada em tubulações dos mais
variados fluidos com temperaturas de
até 200°C
• Definir padrão e classe de pressão
dos flanges
Fig. 8218-VB
105
124
137
175
197
222
279
340
410
451
514
549
606
718
60
67
73
73
86
98
127
146
181
178
159
181
213
222
Espes.
parede
Tamanho
Diâm.
externo
2
2.1/2
3
4
5
6
8
10
12
14
16
18
20
24
50
65
80
100
125
150
200
250
300
350
400
450
500
600
Modelo Cl. 125 lbs Modelo Cl. 150 lbs.
C
(mm)
A
(mm)
105
124
137
175
197
222
279
340
410
451
514
549
606
718
54
54
57
64
70
76
95
108
143
178
159
181
213
222
60
73
89
114
141
168
219
273
324
356
406
457
508
610
C
(mm)
A
(mm)
60
73
89
114
141
168
219
273
324
356
406
457
508
610
60
67
73
73
86
98
127
146
181
222
232
264
286
318
C
(mm)
A
(mm)
60
73
89
114
141
168
219
273
324
356
406
457
508
610
Modelo Cl. 300 lbs.
111
130
149
181
216
251
308
362
422
486
540
597
654
775
D
(mm)
120,6
139,7
152,4
190,5
215,9
241,3
298,4
361,9
431,8
476,2
539,7
577,8
635,0
749,3
Quant.
4
4
4
8
8
8
8
12
12
12
16
16
20
20
E
(pol)
5/8
5/8
5/8
5/8
3/4
3/4
3/4
7/8
7/8
1
1
1. 1/8
1. 1/8
1. 1/4
L
(mm)
133
133
140
159
171
178
203
229
267
305
305
330
362
425
L
(mm)
140
152
165
165
184
197
235
267
298
305
305
330
362
425
D
(mm)
127,0
149,2
168,3
200,0
234,9
269,9
330,2
374,3
450,8
514,3
571,5
628,6
685,8
812,8
Quant.
8
8
8
8
8
12
12
16
16
20
20
24
24
24
E
(pol)
5/8
3/4
3/4
3/4
3/4
3/4
7/8
1
1. 1/8
1. 1/8
1. 1/4
1 .1/4
1. 1/4
1. 1/2
L
(mm)
146
165
178
184
203
222
267
305
349
413
425
483
508
572
Prisioneiros Prisioneiros
Mod. Cl. 300 lbs.Mod. Cl. 125 e 150 lbs.
Corpo
Materiais de construção
Portinholas
Aço inoxidável ASTM A 351 CF 8 ou CF 8MMola
Aço inoxidável AISI 302 ou AISI 316
Eixo
Aço inoxidável AISI 304 ou AISI 316
Execução Standard =Corpo em ferro fundido ASTM A 126. CLB, portinholas em ferro nodular ASTM A 536 CL 65T, sede de vedação Buna N para montagem entre flanges ANSI-150.
Vedação
Nitrílica - Buna N - (NBR)
Neopreme (CR)
Hypalon (CSM)
Etileno- propileno (EPDM)
Viton (FPM)
Metal x Metal (MM)
OBS: Normalmente fornecimentos não incluem os flanges com parafusos. São opcionais.
B
(mm)
B
(mm)
B
(mm)

1
2
3
4
Nº COMPONENTES
Corpo
Tampa
Esfera
Mola
Fig.8341
Aço 1020
Aço 1020
Inóx 304
Inóx 316
Fig.8381
Inox 316
Inox 316
Inox 316
Inox 316
Fig. 8361
Latão
Latão
Inóx 304
Inóx 316
ACESSOINDUSTRIAL

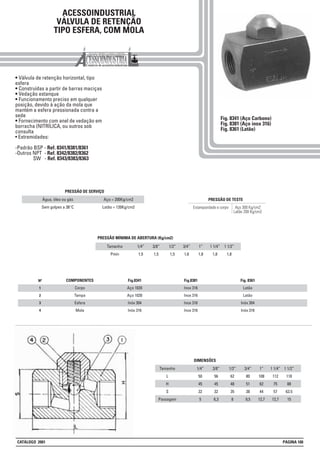

TIPO ESFERA, COM MOLA
• Válvula de retenção horizontal, tipo
esfera
• Construídas a partir de barras maciças
• Vedação estanque
• Funcionamento preciso em qualquer
posição, devido à ação da mola que
mantém a esfera pressionada contra a
sede
• Fornecimento com anel de vedação em
borracha (NITRÍLICA, ou outros sob
consulta
• Extremidades:
-Padrão BSP - Ref. 8341/8381/8361
-Outros NPT - Ref. 8342/8382/8362
SW - Ref. 8343/8383/8363
Fig. 8341 (Aço Carbono)
Fig. 8381 (Aço inox 316)
Fig. 8361 (Latão)
Aço 300 Kg/cm2
Latão 200 Kg/cm2
Estanqueidade e corpo
PRESSÃO DE TESTE
Tamanho
L
H
S
Passagem
1/4”
50
45
32
5
3/8”
56
45
32
6,3
1/2”
62
48
35
8
3/4”
80
51
38
9,5
DIMENSÕES
1”
108
62
44
12,7
1 1/4”
112
75
57
12,7
1 1/2”
118
88
63.5
15
Tamanho
Pmín
1/4”
1,5
3/8”
1,5
1/2”
1,5
PRESSÃO MÍNIMA DE ABERTURA (Kg/cm2)
3/4”
1,6
1”
1,8
1 1/4”
1,8
1 1/2”
1,8
Água, óleo ou gás
Sem golpes a 38°C
Aço = 200Kg/cm2
Latão = 120Kg/cm2
PRESSÃO DE SERVIÇO

ACESSOINDUSTRIAL

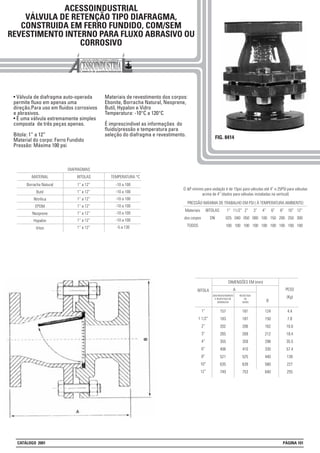

VÁLVULA DE RETENÇÃO TIPO DIAFRAGMA,
CONSTRUIDA EM FERRO FUNDIDO, COM/SEM
REVESTIMENTO INTERNO PARA FLUXO ABRASIVO OU
CORROSIVO
FIG. 8414
• Válvula de diafragma auto-operada
permite fluxo em apenas uma
direção.Para uso em fluidos corrosivos
e abrasivos.
• É uma válvula extremamente simples
composta de três peças apenas.
Bitola: 1” a 12”
Material do corpo: Ferro Fundido
Pressão: Máxima 100 psi
Ebonite, Borracha Natural, Neoprene,
Butil, Hypalon e Vidro
É imprescindivel as informações do
fluido/pressão e temperatura para
seleção do diafragma e revestimento.
1”
1 1/2”
2”
3”
4”
6”
8”
10”
12”
157
183
202
265
355
406
521
635
749
DIMENSÕES EM (mm)
BITOLA A
124
150
162
212
298
330
440
580
640
SEM REVESTIMENTO
E REVESTIDA DE
BORRACHA B
161
187
206
269
359
410
525
639
753
PESO
(Kg)
4.4
7.8
10.0
18.4
35.5
57.4
139
227
255
REVESTIDA
DE
VIDRO
Butil
Borracha Natural 1” a 12”
1” a 12”
1” a 12”
1” a 12”
1” a 12”
1” a 12”
1” a 12”
DIAFRAGMAS
MATERIAL BITOLAS
-10 a 100
-10 a 100
-10 a 100
-10 a 100
-10 a 100
-10 a 100
-5 a 130
TEMPERATURA °C
Nitrílica
EPDM
Neoprene
Hypalon
Viton
O ΔP mínimo para vedação é de 15psi para válvulas até 4” e 25PSI para válvulas
acima de 4” (dados para válvulas instaladas na vertical)
Materiais
dos corpos
TODOS
BITOLAS
DN
1”
025
100
11/2”
040
100
2”
050
100
3”
080
100
4”
100
100
6”
150
100
8”
200
100
10”
250
100
12”
300
100

• Retenção tipo pistão com
funcionamento na posição horizontal
• Guia na tampa assegurando perfeito
alinhamento da vedação
• Recomendada para linhas de vapor.
• Vedação em aço inoxidável (ASTM A
127 GrCA 15 - A Pedido outros materiais
inclusive revestimentos.
Vapor a 300°C 10 kg/cm2
Água, Óleo e gás a 120°C 16 kg/cm2
Teste Hidrostático
Corpo 25 kg/cm2
Sede 16 kg/cm2

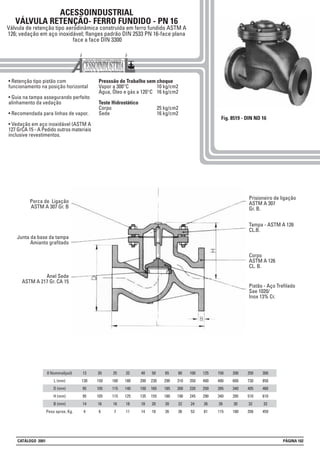

Fig. 8519 - DIN ND 16
ACESSOINDUSTRIAL
VÁLVULA RETENÇÃO- FERRO FUNDIDO - PN 16
Válvula de retenção tipo aerodinâmica construída em ferro fundido ASTM A
126; vedação em aço inoxidável; flanges padrão DIN 2533 PN 16-face plana
13
130
95
95
14
4
20
150
105
105
16
6
25
160
115
115
16
7
32
180
140
125
18
11
80
310
200
190
22
36
50
230
165
155
20
18
0 Nominal(pol)
L (mm)
D (mm)
H (mm)
B (mm)
Peso aprox. Kg.
40
200
150
135
18
14
65
290
185
180
20
26
100
350
220
245
24
53
125
400
250
290
26
81
150
480
285
340
26
115
200
600
340
395
30
180
250
730
405
510
32
356
300
850
460
610
32
459
Porca de Ligação
ASTM A 307 Gr. B
Junta da base da tampa
Amianto grafitado
Anel Sede
ASTM A 307
Gr. B.
Tampa - ASTM A 126
CL.B.
Corpo
ASTM A 126
CL. B.
Pistão - Aço Trefilado
Sae 1020/
Inox 13% Cr.

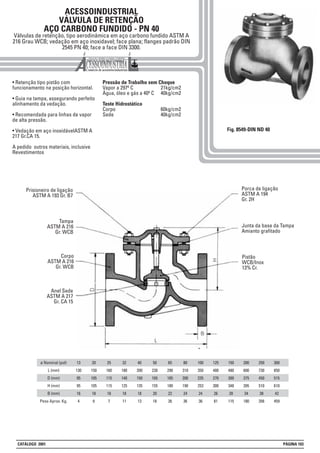

ACESSOINDUSTRIAL
AÇO CARBONO FUNDIDO - PN 40
Válvulas de retenção, tipo aerodinámica em aço carbono fundido ASTM A
216 Grau WCB; vedação em aço inoxidavel; face plana; flanges padrão DIN
2545 PN 40; face a face DIN 3300.
• Retenção tipo pistão com
funcionamento na posição horizontal.
• Guia na tampa, assegurando perfeito
alinhamento da vedação.
• Recomendada para linhas de vapor
de alta pressão.
• Vedação em aço inoxidávelASTM A
217 Gr.CA 15.
Revestimentos
Vapor a 297º C 21kg/cm2
Água, óleo e gás a 40º C 40kg/cm2
Teste Hidrostático
Corpo 60kg/cm2
Sede 40kg/cm2
Fig. 8549-DIN ND 40
ø Nominal (pol)
L (mm)
D (mm)
H (mm)
B (mm)
Peso Aprox. Kg.
13
130
95
95
16
4
20
150
105
105
18
6
25
160
115
115
18
7
32
180
140
125
18
11
40
200
150
135
18
13
50
230
165
155
20
18
65
290
185
180
22
26
80
310
200
190
24
36
100
350
235
253
24
36
125
400
270
300
26
81
150
480
300
348
28
115
200
600
375
395
34
180
250
730
450
510
38
356
300
850
515
610
42
459
ASTM A 193 Gr. B7
Tampa
ASTM A 216
Gr. WCB
Corpo
ASTM A 216
Gr. WCB
Anel Sede
ASTM A 217
Gr. CA 15
Porca de ligação
ASTM A 194
Gr. 2H
Junta da base da Tampa
Amianto grafitado
Pistão
WCB/Inox
13% Cr.

ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO HORIZONTAL DE BRONZE
CLASSE 150 PSI
VEDAÇÃO DISCO CÔMICO DE BRONZE. TAMPA ROSCADA
INTERNAMENTE. EXTREMIDADES ROSCADAS BSP
Na medida de 4” a tampa é parafusada ao corpo
Ref.8532-150
Fig. 8531-150
Materias
Bronze ASTM B62
Bronze ASTM B61
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Descrição
Corpo
Disco Cônico
Tampa
Guia do Disco
Porta Disco Disc Holder
Disco
Arruela de Indentificação
Nº
1
2
3
4
5
6
7
Ref 8531-TT-150
(Vedação Teflon)
A
B
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
6
10
15
20
25
32
40
50
65
80
100
0,22
0,27
0,45
0,61
0,90
1,40
1,95
2,90
4,87
7,90
18,00
52
58
68
80
92
105
118
140
166
192
254
35
35
48
52
58
67
75
86
102
117
156

ACESSOINDUSTRIAL

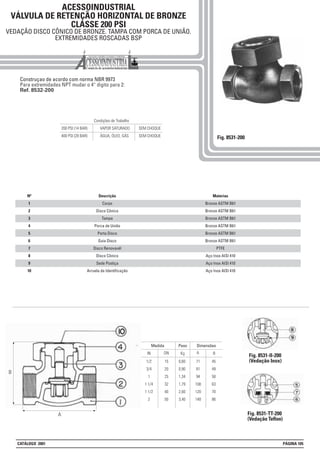

CLASSE 200 PSI
VEDAÇÃO DISCO CÔNICO DE BRONZE. TAMPA COM PORCA DE UNIÃO.
Ref. 8532-200
Materias
Bronze ASTM B61
Bronze ASTM B61
Bronze ASTM B61
Bronze ASTM B61
Bronze ASTM B61
Bronze ASTM B61
PTFE
Aço Inox AISI 410
Aço Inox AISI 410
Aço Inox AISI 410
Descrição
Corpo
Disco Cônico
Tampa
Porca de União
Porta Disco
Guia Disco
Disco Renovavél
Disco Cônico
Sede Postiça
Nº
1
2
3
4
5
6
7
8
9
10
45
49
58
63
70
86
71
81
94
108
120
148
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
15
20
25
32
40
50
0,60
0,90
1,34
1,79
2,60
3,40
Fig. 8531-200
Fig. 8531-II-200
(Vedação Inox)
Fig. 8531-TT-200
(Vedação Teflon)
A
B

ACESSOINDUSTRIAL

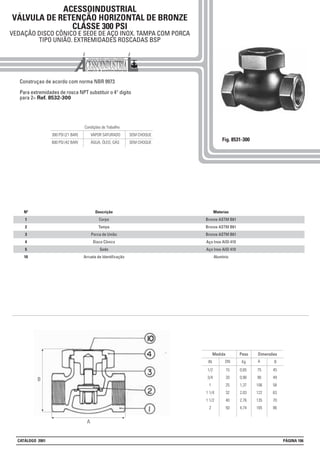

CLASSE 300 PSI
VEDAÇÃO DISCO CÔNICO E SEDE DE AÇO INOX. TAMPA COM PORCA
TIPO UNIÃO. EXTREMIDADES ROSCADAS BSP
Para extremidades de rosca NPT substituir o 4° digito
para 2= Ref. 8532-300
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
15
20
25
32
40
50
0,65
0,90
1,37
2,03
2,76
4,74
75
90
106
122
135
165
45
49
58
63
70
86
Materias
Bronze ASTM B61
Bronze ASTM B61
Bronze ASTM B61
Aço Inox AISI 410
Aço Inox AISI 410
Alumínio
Descrição
Corpo
Tampa
Porca de União
Disco Cônico
Sede
Nº
1
2
3
4
5
10
Fig. 8531-300
A
B

ACESSO INDUSTRIAL

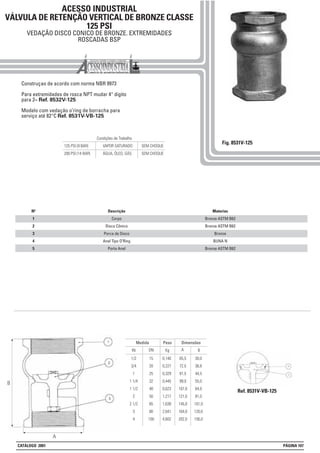

VÁLVULA DE RETENÇÃO VERTICAL DE BRONZE CLASSE
125 PSI
VEDAÇÃO DISCO CONICO DE BRONZE. EXTREMIDADES
ROSCADAS BSP
Para extremidades de rosca NPT mudar 4° digito
para 2= Ref. 8532V-125
Modelo com vedação o’ring de borracha para
serviço até 82°C Ref. 8531V-VB-125
Ref. 8531V-VB-125
Materias
Bronze ASTM B62
Bronze ASTM B62
Bronze
BUNA N
Bronze ASTM B62
Descrição
Corpo
Disco Cônico
Porca de Disco
Anel Tipo O’Ring
Porta Anel
Nº
1
2
3
4
5
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
15
20
25
32
40
50
65
80
100
0,140
0,227
0,329
0,445
0,623
1,217
1,638
2,641
4,602
65,5
72,5
81,5
99,0
107,0
121,0
145,0
164,0
202,0
30,0
36,8
44,5
55,0
64,0
81,0
101,0
120,0
156,0
Fig. 8531V-125
A
B

ACESSOINDUSTRIAL
CLASSE 150 PSI
VEDAÇÃO DISCO CÔMICO DE BRONZE. TAMPA ROSCADA
INTERNAMENTE. EXTREMIDADES FLANGEADAS ANSI-150
Flanges de Acordo com ANSI B-16-24
Fig. 8535
Materias
Bronze ASTM B62
Bronze ASTM B61
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Teflon
Alumínio
Descrição
Corpo
Disco Cônico
Tampa
Guia do Disco
Porta Disco
Disco
Arruela de Indentificação
Nº
1
2
3
4
5
6
7
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
15
20
25
32
40
50
65
80
100
1,30
1,65
2,30
3,05
3,90
6,25
9,80
13,10
27,50
76
86
100
110
120
130
165
185
200
48
52
58
67
75
86
102
117
156
D
88,9
98,4
107,9
117,5
127,0
152,4
177,8
190,5
228,6
E
7,9
8,7
9,5
10,3
11,1
12,7
14,3
15,9
17,4
A
B
E
Ref 8535-TT
(Vedação Teflon)
D

ACESSOINDUSTRIAL

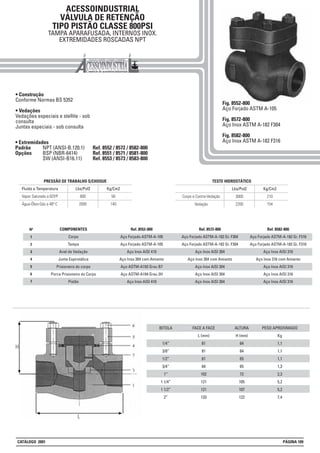

TIPO PISTÃO CLASSE 800PSI
• Construção
• Vedações
consulta
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
2200 154Vedação
TESTE HIDROSTÁTICO
Fig. 8552-800
Fig. 8572-800
Fig. 8582-800
BITOLA
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
FACE A FACE
L (mm)
81
81
81
84
102
121
121
133
ALTURA
H (mm)
64
64
65
65
72
105
107
122
PESO APROXIMADO
Kg
1,1
1,1
1,1
1,3
2,3
5,2
5,2
7,4
1
2
3
4
5
6
7
Nº Ref. 8552-800
Aço Inox AISI 410
Aço Inox AISI 410
COMPONENTES
Corpo
Tampa
Anel de Vedação
Junta Espirotálica
Pistão
Ref. 8572-800
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Ref. 8582-800
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
• Extremidades
Padrão NPT (ANSI-B.120.1) Ref. 8552 / 8572 / 8582-800
Opções BSP (NBR-6414) Ref. 8551 / 8571 / 8581-800
SW (ANSI-B16.11) Ref. 8553 / 8573 / 8583-800

ACESSOINDUSTRIAL

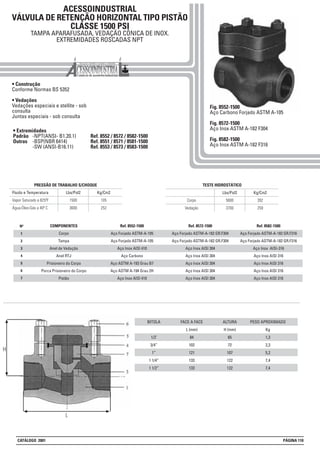

VÁLVULA DE RETENÇÃO HORIZONTAL TIPO PISTÃO
CLASSE 1500 PSI
TAMPA APARAFUSADA, VEDAÇÃO CÔNICA DE INOX.
• Construção
• Vedações
consulta
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
5600 392Corpo
3700 259Vedação
TESTE HIDROSTÁTICO
Fig. 8552-1500
Fig. 8572-1500
Fig. 8582-1500
BITOLA
1/2’
3/4”
1”
1 1/4”
1 1/2”
FACE A FACE
L (mm)
84
102
121
133
133
ALTURA
H (mm)
65
72
107
122
122
PESO APROXIMADO
Kg
1,3
2,3
5,2
7,4
7,4
1
2
3
4
5
6
7
Nº Ref. 8552-1500
Aço Inox AISI 410
Aço Carbono
Aço Inox AISI 410
COMPONENTES
Corpo
Tampa
Anel de Vedação
Anel RTJ
Pistão
Ref. 8572-1500
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Ref. 8582-1500
Aço Inox AISI-316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
• Extremidades
Padrão -NPT(ANSI- B1.20.1) Ref. 8552 / 8572 / 8582-1500
Outras -BSP(NBR 6414) Ref. 8551 / 8571 / 8581-1500
-SW (ANSI-B16.11) Ref. 8553 / 8573 / 8583-1500

1
2
3
4
5
6
7
Nº Ref. 8556
Aço Inox AISI 410
Aço Inox AISI 410
COMPONENTES
Corpo
Tampa
Anel de Vedação
Junta Espirotálica
Pistão
Flange
Ref. 8576
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Aço Inox AISI 304
Ref. 8586
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
Aço Inox AISI 316
ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO HORIZONTAL
TIPO PISTÃO CLASSE 800PSI
EXTREMIDADES FLANGES APLICADOS ANSI B16.5 CLASSE 300-RF
• Construção
Face a Face conforme ASME / ANSI
B16.10
• Vedações
consulta
Juntas espaciais - sob consulta
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
2200 154Vedação
TESTE HIDROSTÁTICO

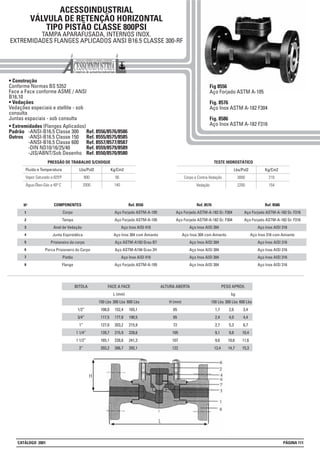

Fig 8556
Fig. 8576
Fig. 8586
BITOLA
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
FACE A FACE
L (mm)
300 Lbs
152,4
177,8
203,2
215,9
228,6
266,7
ALTURA ABERTA
H (mm)
65
65
72
105
107
122
PESO APROX.
kg
150 Lbs
108,0
117,5
127,0
139,7
165,1
203,2
600 Lbs
165,1
190,5
215,9
228,6
241,3
292,1
300 Lbs
2,6
4,0
5,3
9,8
10,6
14,7
150 Lbs
1,7
2,4
2,7
9,1
9,6
13,4
600 Lbs
3,4
4,4
6,7
10,4
11,6
15,3
8
Padrão -ANSI-B16.5 Classe 300 Ref. 8556/8576/8586
Outros -ANSI-B16.5 Classe 150 Ref. 8555/8575/8585
-ANSI-B16.5 Classe 600 Ref. 8557/8577/8587
-DIN ND10/16/25/40 Ref. 8559/8579/8589

ACESSO INDUSTRIAL

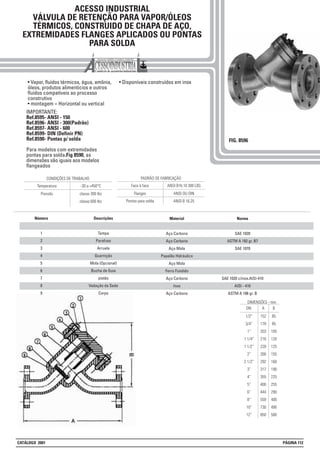

VÁLVULA DE RETENÇÃO PARA VAPOR/ÓLEOS
TÉRMICOS, CONSTRUIDO DE CHAPA DE AÇO,
EXTREMIDADES FLANGES APLICADOS OU PONTAS
PARA SOLDA
FIG. 8596
• Vapor, fluídos térmicos, água, amônia,
óleos, produtos alimenticios e outros
fluídos compatíveis ao processo
construtivo
• montagem = Horizontal ou vertical
IMPORTANTE:
Ref.8595- ANSI - 150
Ref.8596- ANSI - 300(Padrão)
Ref.8597- ANSI - 600
Ref.8599- DIN (Definir PN)
Ref.8590- Pontas p/ solda
Para modelos com extremidades
pontas para solda.Fig 8590, as
dimensões são iguais aos modelos
flangeados
DN
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
8”
10”
12”
DIMENSÕES - mm
A
152
178
203
216
228
266
292
317
355
400
444
559
730
850
B
85
85
105
120
125
155
160
190
225
255
290
400
490
500
Flanges ANSI OU DIN
ANSI B 16.25
Pontas para solda
classe 600 lbs
Descrições
Tampa
Parafuso
Arruela
Guarnição
Mola (Opcional)
Bucha de Guia
pistão
Vedação da Sede
Corpo
Material
Aço Carbono
Aço Carbono
Aço Mola
Aço Mola
Ferro Fundido
Aço Carbono
Inox
Aço Carbono
Número
1
2
3
4
5
6
7
8
9
Norma
SAE 1020
ASTM A 193 gr. B7
SAE 1070
SAE 1020 c/inox.AISI-410
AISI - 410
ASTM A 106 gr. B

ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO TIPO DISCO MODELO
UNIÃO
• Válvula de retenção tipo união, para a
montagem em tubulações roscadas, com
contra sede de disco, de 1/2” a 2”
• Vedação metal-metal, com acabamento
lapidado, proporcionando vedação
estanque
• Reduzido tempo de fechamento, que
proporciona um mínimo refluxo
• Pode ser instalada com qualquer
posição
• Pode ser fornecida com anel de vedação
em borracha Nitrilica, ou outros sob
consulta.
• Extremidades:
Padrão= BSP- NBR 6414
Outros = NPT- Mudar 4° digito para 2 -
8642/8662/8672 /8682
SW - Mudar 4° digito para 3 -
8643/8663/8673/8683
Fig. 8681 (Inox-AISI 316)
Fig. 8671 (Inox-AISI 304)
Fig. 8661 (Latão)
1
2
3
4
5
Nº COMPONENTES
Corpo
Contra-Sede
Suporte
Mola
Conexão
Porca União
junta
Fig. 8641
Aço Carbono
Inox AISI 304
Aço Carbono
Inox AISI 304
Aço Carbono
Aço Carbono
Pap. Hidraulico
Fig. 8681
Inox AISI 316
Inox AISI 316
Inox AISI 316
Inox AISI 316
Inox AISI 316
Inox AISI 316
Pap. Hidraulico
Fig. 8671
Inox AISI 304
Inox AISI 304
Inox AISI 304
Inox AISI 304
Inox AISI 304
Inox AISI 304
Pap. Hidraulico
Fig. 8661
Latão
Inox AISI 304
Latão
Inox AISI 304
Latão
Latão
Pap. Hidraulico
6
7
28 Kg/cm2Vapor a 425°C
Fig. 8641/8671/8681
Vapor a 300 °C
Fig. 8661
51 Kg/cm2Água, óleo ou gás a 38 °C
10 Kg/cm2
19,6 Kg/cm2
Dimensões
Pressão c/ mola
Pressão s/ mola
1/2”
230
28
3/4”
230
28
1”
230
28
1 1/4”
240
45
1 1/2”
245
45
2”
255
48
PRESSÃO MÍNIMA DE ABERTURA (mm de coluna d’água)
DN
L(mm)
A(mm)
1/2”
60
15
3/4”
72
20
1”
85
25
1 1/4”
95
32
1 1/2”
95
40
2”
100
50
DIMENSÕES

ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO TIPO DISCO. MODELO
“WAFER”
• Válvula de retenção tipo “WAFER”, para
montagem entre flanges, com
contra-sede de disco
• Pode ser montada entre ANSI 150 ou
300/ DIN PN 16-40
estanque
proporcionando um mínimo refluxo
• Pode ser instalada em qualquer posição
em borracha Nitrilica ou outros sob
consulta.
Fig. 8688 (Inox-AISI - 316)
Fig. 8678 (Inox-AISI - 304)
Fig. 8668 (Latão)
Fig. 8648/8678/8688
Vapor a 300 °C
Fig. 8668
51 Kg/cm2Água, óleo ou gás a 38 °C
10 Kg/cm2
19,6 Kg/cm2
Dimensões
Pressão c/ mola
Pressão s/ mola
1/2”
230
28
3/4”
230
28
1”
230
28
1 1/4”
240
45
1 1/2”
245
45
2”
255
48
2 1/2”
260
52
3”
275
55
4”
280
69
DN
L
D
S
1/2”
16
43
4
3/4”
19
52
4
1”
22
62
4
1 1/4”
28
75
5
1 1/2”
32
85
5
2”
40
95
6
2 1/2”
46
115
7
3”
50
132
8
4”
60
152
10
DIMENSÕES
1
2
3
4
5
Nº COMPONENTES
Corpo
Contra-Sede
Sede
Suporte
Mola
Fig. 8648
Aço Carbono
Inox AISI 304
Inox AISI 410
Aço Carbono
Inox AISI 304
Fig. 8688
Inox AISI 316
Inox AISI 316
Inox AISI 316
Inox AISI 316
Inox AISI 316
Fig. 8678
Inox AISI 304
Inox AISI 304
Inox AISI 304
Inox AISI 304
Inox AISI 304
Fig. 8668
Latão
Inox AISI 304
Latão
Latão
Inox AISI 304

ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO TIPO DISCO
MODELO“WAFER”
• Válvula de retenção tipo “WAFER”, para
a montagem entre flanges, com sede de
disco
• Definir classe de pressão (150 ou 300
PSI) do padrão ANSI que serão montadas
estanque
proporciona um mínimo refluxo
• Pode ser instalada com qualquer
posição
em borracha Nitrilica ou outros, sob
consulta.
1
2
3
4
5
Nº COMPONENTES
Corpo
Disco
Sede
Pino
Bucha
Suporte
Mola
Fig. 8648
Aço Fund. ASTM A 216-WCB
Aço Carb. C/ Ved. Inox 410
Inox AISI 410
Inox AISI 304
Inox AISI 304
Aço Carbono
Inox AISI 304
Fig. 8688
Aço Inox ASTM A351 - CF8M
Inox AISI 316
Inox AISI 316
Inox AISI 316
Inox AISI 316
Inox AISI 316
Inox AISI 316
Fig. 8678
Aço Inox ASTM A351 - CF8
Inox AISI 304
Inox AISI 304
Inox AISI 304
Inox AISI 304
Inox AISI 304
Inox AISI 304
Fig. 8678 (Aço inox AISI 304)
Fig. 8688 (Aço inox AISI 316)
6
7
DN (mm)
Pressão c/ mola
Pressão s/ mola
125
360
130
150
370
145
200
385
180
Fig. 8648/8678/8688
19,6 Kg/cm2Água, óleo ou gás a 38 °C
Diâmetro
Nominal
Medidas
em mm
mm
pol.
D
L
125
5”
175
90
150
6”
203
106
200
8”
259
140
DIMENSÕES (150 ou 300 lbs)

ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO DE PE COM CRIVO PARA
FUNDO DE POÇO.
CORPO, DISCO E CRIVO EM FERRO FUNDIDO. FLANGE ANSI B 16.1 CLASSE 125
FACE PLANA. PRESSÃO DE SERVIÇO 125 PSI.
• Flanges
Norma ANSI - B16.1 Classe 125 -
Faceamento Plano.
• Ensaio Hidrostático do corpo
Classe 125 - 150 Lbs.
Estanqueidade à baixa
Pressão 1,5 Lbs.
• Pressão de Trabalho:
Classe 125 - 150 Lbs.
• Vedação:
Auto ajustável com guias de Bronze,
elastômero ou inox.
•Podemos fornecer adaptadores tipo
flange - Rosca , transformando válvula
flangeadas em roscáveis.
•Estas válvulas podem ser fornecidas
em FoFo. Nodular, Aço Carbono e Aço
Inox conforme pedido.
Fig. 8814
Vedação em Bronze
Fig. 8814 - VB
Fig. 8814 - II
Vedação em Inox
Material
Bronze ASTM B.62
Bronze ASTM B.62
Inox 410
Componentes
Corpo
Portinhola
Anel da Portinhola
Parafuso
Anel da Cesta
Cesta
Guia da Portinhola
DN
Pol.
2 1/2
3
4
5
6
8
10
12
14
16
18
A
mm
178
191
229
254
279
343
406
483
533
597
635
C
mm
193
193
220
235
265
340
425
470
495
516
575
D
mm
139,7
152,4
190,5
215,9
241,3
298,,5
362
431,8
476,3
539,8
577,9
BY-PASS
Dn pol
19
19
19
22
22
22
25
25
28
28
32
PESO
Kg
7
8
11
16
20
45
92
142
190
240
312
B
mm
83
85
118
146
165
286
355
431
458
458
584
E
mm
4
4
8
8
8
8
12
12
12
16
16
Nº
1
2
3
4
5
6
7
8” a 18”
União Flangeada 2 1/2 a 6”
União Roscada
Importante: Este modelo é disponível em ferro fundido nodular NBR FE 42012 mudar o 3º digito para 2.
EX: REF. 8824

DN
mm
75
100
125
150
200
250
300
350
400
450
500
600
DF
mm
194
220
250
285
340
400
455
505
565
615
670
780
d
mm
164
204
247
285
377
444
504
580
630
946
1025
1077
H
mm
218
258
315
351
430
580
670
805
840
920
1048
1239
PESO
Kg
19
32
47
56
82
130
154
181
425
510
560
820
D
mm
237
292
343
384
466
537
605
665
860
980
1060
1105
ACESSO INDUSTRIAL
VALVULA DE RETENÇÃO DE PÉ COM
CRIVO PARA FUNDO DE POÇO
CORPO EM FERRO FUNDIDO, CRIVO EM CHAPA DE AÇO APARAFUSADA,
VEDAÇÃO EM BORRACHA. FLANGE CONF. DIN 3202PN10.
• Flanges
NBR 7675 - DIN ND 10
OU OUTROS
• Ensaio Hidrostático do corpo
DN 75 a 350 2,5 Mpa
DN 350 a 600 1,6 Mpa
Estanqueidade á baixa pressão
de 75 a 600 m.c.a (0,01 Mpa)
• Pressão de Trabalho:
de 75 a 350 = 1,6 Mpa
de 400 a 600 = 1,0 Mpa
• Vedação:
Borracha ou couro impregnado.
Fig. 8819 - DIN ND 10
Vedação de Borracha
Fig. 8819 - CO DIN ND10
Vedação em Couro
Material
Borracha ou couro impregnado
Bronze Fundido
Chapa de Aço SAE 1010/1020
Aço Inox 410
Componentes
Corpo
Válvula
Guarnição
Base
Braço
Crivo
Pino Guia
Importante: Este modelo é disponível em ferro fundido nodular NBR FE 42012 mudar o 3º digito para 2.
EX: REF. 8829

ACESSOINDUSTRIAL
VÁLVULA DE RETENÇÃO PARA FUNDO DE POÇO DE
BRONZE CLASSE 200 PSI
VEDAÇÃO DISCO CÔNICO DE BRONZE. EXTREMIDADES ROSCADAS BSP
Para extremidades roscadas NPT mudar 4°
digito para 2: Ref - 8832-200
Modelo com o’ring de vedação
em borracha para serviço
até 82°C Ref. 8831-VB -200
Materias
Bronze ASTM B62
Bronze ASTM B62
Latão
Buna “N”
Bronze ASTM B62
Neopreme
Descrição
Corpo
Disco Cônico
Porca do Disco
Anel Tipo O’Ring
Porca Anel
Tampão
Nº
1
2
3
4
5
6
Peso Dimensões
Kg BIN
Medida
DN A
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
15
20
25
32
40
50
65
80
100
0,143
0,208
0,235
0,456
0,654
1,018
1,889
2,582
5,113
58,0
67,0
70,5
82,5
95,0
110,0
131,0
150,0
184,0
30,6
36,6
44,5
55,0
64,0
81,0
101,0
120,0
155,5
Fig. 8831-200
Fig. 8831-VB-200
A
B
200 PSI (14 BAR) ÁGUA, ÓLEO, GÁS SEM GOLPES

ACESSOINDUSTRIAL
AMORTECEDORES DE VIBRAÇÃO METÁLICO SIMPLES,
COM/SEM TENSORES, CLASSE 150/300 PSI
Fig. AM04-FL
• Os amortecedores de vibração são
empregados para absorver vibrações
mecânicas de tubulações acopladas a
bombas, ventiladores, compressores,
turbinas e motores alternativos em geral.
Além de vibrações axiais e transversais
podem ainda compensar dilatações
térmicas, reduzindo consideravelmente
os esforços nos bocais dos equipamentos
a eles acoplados. Os flanges são
fornecidos com furação, obedecendo à
norma ANSI B16.5, e os tubos terminais
biselados para solda de topo, segundo
ANSI B16.25
Os amortecedores de vibração são
fabricados em dois tipos construtivos
básicos, para duas classes de pressão
de operação máxima. A escolha de um
ou outro tipo depende das condições de
operação e das características da
tubulação ou equipamento a serem
conectados.
• Flanges DIN/JIS/ABNT/outros, também
disponíveis.
TEMPERATURA DE OPERAÇÃO MÁXIMA
450°CJuntas Clase 300 21,0 bar (300 psi)
PRESSÃO DE OPERAÇÃO MÁXIMA
Juntas Clase 150 10,5 bar (150 psi)
2”
2 1/2”
3”
4”
5”
6”
8”
10”
12”
224
224
308
314
333
394
356
515
457
Comprimento FF (mm)
Juntas Classe 150 psi
Diâmetro
Nominal
DN.
(pol)
Sem tensores
320
320
335
435
435
450
590
615
640
340
340
355
460
460
475
615
640
665
Com tensores
PPS Flange PPS Flange
Sem tensores Com tensores
PPS Flange PPS Flange
Comprimento FF (mm)
Juntas Classe 300 psi
132
139
184
191
213
276
251
288
319
207
216
330
299
298
337
321
410
432
330
330
330
425
445
445
580
580
610
350
350
350
450
470
470
605
605
635
121
136
229
203
210
260
241
340
381
Fig. AM04-PS
Fig. AM04-PS Fig. AM04-FL Fig. AM04-FL-T Fig. AM04-PS-T
Nota: A dimensão FF (comprimento) das juntas podem ser conforme solicitação do cliente, para reposição sob consulta.
FF±3mm
FF±3mm
FF±3mm FF±3mm
Materiais
Fole e cano guia: INOX-AISI-304
Tubos intermediários: Aço Carbono A106
Flanges: Aço Carbono A 234

ACESSO INDUSTRIAL
AMORTECEDORES DE GOLPES TIPO ESFERA PARA
PROTEÇÃO DE MANÔMETROS
• Os amortecedores de pulsação têm por
finalidade restringir a passagem do fluido
do processo até um ponto ideal em que a
frequência de pulsação se torne nula ou
quase nula.
• Quando um instrumento é ligado a uma
linha pulsante, suas partes móveis sofrem
desgaste prematuro além de tornarem a
leitura praticamente impossível, uma vez
que o ponteiro trabalha alternativamente
na mesma frequência da pulsação
• Quando instalado através de um dos
amortecedores aqui apresentados, seu
ponteiro estabiliza a movimentação,
possibilitando a leitura, aumentando a vida
útil do instrumento, reduzindo as paradas
para manutenção
FIG.APO2-E (esfera)
ACESSOINDUSTRIAL
AMORTECEDOR DE PULSAÇÃO PARA MANÔMETROS
TIPO DISCO E TIPO CAPILAR
FIG. APO2-D (Diafragma)
Fig. APO2-E-L . Amortecedor de golpes de ariete, com corpo de latão e esfera bloqueadora de
aço inox
Fig. APO2-D-L . Amortecedor de pulsação ajustável, dotado de disco interno com perfurações de
diâmetro variável. Através da seleção dos orifícios do disco interno, escolhe-se o que apresenta
melhor desempenho.
Fig. APO2-C-L . Amortecedor de pulsação não ajustável, dotado de capilar interno de inox-AISI
316
•Opcionalmente são construídos totalmente em aço inox. Neste caso substituir sufixo “L” por “X”
Ref. AP02-E-X
Ref. AP02-D-X
Ref. AP02-C-X
FIG. APO2-C (Capilar)
Materiais:
•Construídos em latão Forjado
ou aço inoxidável
• Pressões máximas admissiveis=
construidos em inox= 400Kg/cm2
• Construidos em latão= 300Kg/cm2
Conexões macho x fêmeas 1/4” ou
1/2” BSP ou NPT

ACESSOINDUSTRIAL
COMPORTA QUADRADA PARA PAREDE
Água, esgoto
• Característica
Tipo mural, vedação-Quatro lados,
passagem quadrada, fluxo bi-direcional,
acionamento: manual ou elétrico,
bitola - 150 a 1200
Fig. CP95
F/F
100
100
100
100
100
100
100
170
170
170
170
200
ADN
Dimensões
SIZE
6" x 6"
8" x 8"
10" x 10"
12" x 12"
16" x 16"
20" x 20"
24" x 24"
28" x 28"
32" x 32"
36" x 36"
40" x 40"
48" x 48"
150 x 150
200 x 200
250 x 250
300 x 300
400 x 400
500 x 500
600 x 600
700 x 700
800 x 800
900 x 900
1000 x 1000
1200 x 1200
288
338
386
438
538
638
738
940
1040
1140
1240
1440
B
615
715
815
915
1145
1345
1545
1790
1990
2200
2492
2805
DN
PRES.
DN
PRES.
6”
1
30”
0,5
8”
1
36”
0,5
10”
1
36”
0,5
12”
1
42”
0,5
14”
0,7
42”
0,5
16”
0,7
48”
0,5
18”
0,7
20”
0,7
24”
0,5
28”
0,5

ACESSO INDUSTRIAL
COMPORTA REDONDA PARA PAREDE
Água, esgoto
• Característica
Tipo mural, vedação-Quatro lados,
passagem redonda, fluxo bi-direcional,
acionamento: manual ou elétrico,
bitola - 150 a 700mm
Importante: Processos abrasivos
Processos corrosivos
Fig. CP96
F/F
100
100
100
100
100
100
100
170
ADN
Dimensões
SIZE
6"
8"
10"
12"
16"
20"
24"
28"
150
200
250
300
400
500
600
700
288
338
386
438
538
638
738
940
B
615
715
815
915
1145
1345
1545
1790
DN
PRES.
DN
PRES.
18”
0,7
20”
0,7
24”
0,5
28”
0,5
6”
1
30”
0,5
8”
1
36”
0,5
10”
1
36”
0,5
12”
1
42”
0,5
14”
0,7
42”
0,5
16”
0,7
48”
0,5

ACESSOINDUSTRIAL
EJETORES DE ÁGUA ATRAVÉS DE VAPOR
• Material:Bronze
• Conexões: Roscadas BSP
• Pressão de serviço: 8Kg/cm2
• Os ejetores são dispositivos mecânicos
que se destinam a aspirar (recalcar) e
elevar determinadas quantidades de água
a diferentes alturas, tomando o vapor como
força impulsora.
• São inteiramente construídos em bronze
e utilizados de maneira geral na indústria,
principalmente em áreas de segurança,
onde não se pode utilizar o motor elétrico
devido ao risco de explosão em contato
com gases inflamáveis, etc.
• Devido à sua forma construtiva são
também amplamente utilizados como forma
de obtenção de vácuo, bastando conectar
o tubo de aspiração no recipiente
FIG.EJ18
Os dados referentes à vazão estão baseados em uma pressão impulsora de 70 PSI, para 1,5 m de aspiração e 3,0 m de elevação
N° de
Referência
1
2
3
4
5
6
7
8
Vazão
(m3/h)
1.3
2.2
3.7
5.3
11.2
16.0
23.5
30.0
ENTRADA
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
1 1/2”
2”
ASPIRAÇÃO SAÍDA
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
A BITOLA NOMINAL DAS LIGAÇÕES

ACESSOINDUSTRIAL
FILTROS CESTO SIMPLEX
• Corpo fundido ASTM A 126 Gr. Classe B,
aço carbono ASTM A 216 Gr. WCB, bronze
ASTM B 62, e aço inoxidável ASTM A 351
Gr. CF8 ou CF8M. Outros materiais poderão
ser fornecidos mediante consulta.
• Diâmetros - 1/2” à 18”.
• Conexões - Roscadas (até 2”) ou
flangeadas conforme classes 125, 150, 250
ou 300 lbs. Classe de pressão 600 lbs
disponível, mediante consulta. Podem
também ser fornecidas conexões
flangeadas, conforme norma DIN
• Cesto - Normalmente fabricado em
chapa perfurada em aço inoxidável AISI
304, podendo ser fornecida em AISI 316
ou latão. A menos de especificação em
contrário, as perfurações são, no caso de
líquidos de viscosidade equivalente à da
água, 1,6mm para diâmetro de até 4”;
perfurações de 3,2mm nos diâmetros de
até 12” e 4,8mm nos diâmetros superiores.
No caso de vapor, padronizam-se
perfurações de 1,2mm nos diâmetros de
até 8” e 1,6mm nos diâmetros superiores.
4. Devido a construção, este tipo de filtro
cesto, permite o uso de cestos revestidos
internamente de malha para proporcionar
um grau de filtragem excepcionalmente
fino.
FIG. FS22
• Tampa - Aparafusada ou com dispositivo
de abertura rápida utilizado caso haja
necessidade de uma rápida remoção do
cesto.
Nos modelos com tampa aparafusada a
selagem da tampa é feita através de junta
de material compatível (papelão hidráulico,
ferro doce, aço inoxidável ou espirotálica
de aço inox com amianto ou PTFE). No caso
de filtros com tampa de abertura rápida e
em temperaturas de até 200°C, a selagem
é feita por meio de anel “O” ring de viton
“A”. Em caso de temperaturas superiores,
sob consulta.
• Placa de identificação - Todos os filtros
individualmente identificados através de
placa de identificação em aço inoxidável,
onde consta o número do modelo.
• Teste - Todos os filtros são individualmente
testados hidrostáticamente. Os flanges
seguem a norma ANSI B 16.5, para o caso
de filtros em aço e aço inoxidável; ANSI B
16.1, para o caso de ferro fundido e ANSI B
16.24 para o caso de bronze.
B
C
E
R
D
F
A
1/2”-3/4”
206
210
225
170
135
220
153
3/4”
3/4”
1”
206
210
225
170
135
220
153
3/4”
3/4”
125/150 lbs
250/300 lbs
600lbs
Diâmetro 1.1/4”
235
330
350
265
190
360
227
3/4”
3/4”
1.1/2”
325
330
350
265
190
360
227
3/4”
3/4”
2”
325
330
350
265
190
360
227
3/4”
3/4”
2.1/2”
385
395
410
385
220
535
-
1”
1”
3”
385
395
410
385
220
535
-
1”
1”
4”
470
485
510
390
260
540
-
1.1/2”
1”
5”
510
530
550
520
300
680
-
1.1/2”
1.1/2”
6”
610
630
665
615
335
800
-
1.14/2”
1.1/2”
8”
740
765
805
740
385
1020
-
2”
1.1/2”
10”
845
880
820
900
480
1190
-
2”
2”
12”
855
895
938
900
480
1190
-
2”
2”
14”
1075
1115
1145
1115
650
1350
-
2”
2”
16”
1205
1245
1295
1200
730
1410
-
2”
2”
18”
1260
1300
1360
1475
810
1460
-
2”
2”
Dimensões
Obs: 1- As medidas são dadas em milímetros, a menos de indicação em contrário
2- As medidas são aproximadas

ACESSOINDUSTRIAL
FILTROS CESTO DUPLEX
• Corpo ferro fundido ASTM A 126 Classe
B, aço carbono ASTM A 216 Gr. WCB
Opcionalmente também em bronze ASTM
B 62, e aço inoxidável ASTM A 351 Gr. CF8
• Diâmetros - 1/2” à 8”.
• Conexões - Flangeadas ANSI 125 lbs ou
250 lbs para ferro fundido e ANSI 150 lbs
ou 300 lbs para o aço fundido. Flanges
com furação conforme norma DIN são
também disponíveis. Conexões
roscadas(1/2” a 2”) sob encomenda.
• Cesto - Normalmente fabricado em
chapa perfurada em aço inoxidável AISI
304, podendo ser fornecida em AISI 316
ou latão. A menos de especificação em
contrário, as perfurações padronizadas,
para filtros duplex são de 0,8mm para
diametros até 1”; 1,2mm para filtros de
1.1/4” e 1.1/2”; 2,0mm para filtros de 2” e
2.1/2”; 8”.
• Tampa - Somente do tipo abertura rápida.
A selagem da tampa é feita através de
anel do tipo “O” ring
• Gaxetas - Amianto grafitado. Outros
materiais tais como PTFE poderão ser
fornecidos
• Válvulas macho - Em ferro ou bronze.
Opcionalmente poderá ser fornecida em
aço inoxidável. A vedação tanto poderá
ser metálica(metal contra metal) como
resiliente (metal contra anel elastômero)
• Teste Hidrostático - Todos os filtros são
testados individualmente a uma pressão
de 1,5 vezes à máxima pressão nominal
de trabalho
FIG. FD23
250/300 lb
210
225
275
370
370
430
600
675
125/150 lb
205
220
270
360
360
415
580
650
1./2” -3/4”-1”
1.1/4” - 1.1/2”
2”
2.1/2”
3”
4”
6”
8”
Diâmetro
345
415
480
580
580
570
845
1260
150
190
215
270
270
335
465
575
235
290
340
465
465
525
765
910
A
Dimensões (mm)
B C D E
205
225
265
320
320
335
530
550
Obs: As medidas são aproximadas

• Construção robusta
• Elemento filtrante substituível com
assento no corpo e na tampa
• Tampa rosqueada; opcionalmente com
bujão de dreno
• Resistência mínima à passagem do fluxo
garantindo uma perfeita vazão
• Execução especial com extremidades
com encaixe para solda =
Ref. FY24-AA-SW (Aço Carbono)
Ref. FY24-XX-SW (Inox - 316)
Ref. FY24-II-SW (Inox - 304)
47
60
74
101
109
133
21,70
27,05
33,80
42,55
48,65
61,10
22,20
27,55
34,30
43,05
49,15
61,60
68
89
110
157
169
207
1/2
3/4
1
1.1/4
1. 1/2
2
15
20
25
30
40
50
73
90
105
140
152
178t
1/4
1/4
1/4
3/4
3/4
1
BSP
ou NPT
10
13
13
13
13
16
Mínimo MáximoC (mm)NW (mm)
Dimensões
A (mm)DN (pol) B (mm) Bujão (pol) RO Rosca E (mm)
D (mm)
Elemento Filtrante
Tela em chapa perfurada 0,8 mm
Opcionalmente
Tela em chapa perfurada com
0,5 mm; 1,2 mm; 1,6 mm; ou 3,2 mm
ACESSOINDUSTRIAL
FILTRO TIPO “ Y ‘ PARA TUBULAÇÕES, CLASSE 600 PSI,
CONSTRUÍDO EM AÇO CARBONO FUNDIDO/INOX.
AISI - 316 OU 304. EXTREMIDADES ROSCADAS OU
SOQUETE PARA SOLDA
Fig. FY24
Execução
Fy24A-RO Aço carbono / Fy24X-RO Inox 316 / FY24I - RO - Inox 304
ASTM A - 126 - Gr. WCB / ASTM A - 351 CF8M/ ASTM - A 351 CF8
Aço inox AISI 304 / Aço inox AISI 316/ Aço inox - AISI 304
Teflon
Componentes
Corpo e tampa
elemento filtrante
Vedação da tampa
Vapor Pressão máxima 42,0 Kg/cm2 (600 psig)
Água Pressão máxima 55,0 Kg/cm2 (800 psig)
SW- Encaixe para solda ANSI-B16.11
FIG. FY24 AA/XX/II-SW

ACESSOINDUSTRIAL
FILTRO TIPO “Y’ PARA TUBULAÇÕES , CLASSE 125 PSI.
CONSTRUíDO FERRO FUNDIDO, COM TAMPÃO DE
LIMPEZA APARAFUSADO
Fig. FY24-FF-RO
Execução (STD)
F° F° ASTM A - 126 - B
Aço inox AISI 304
Borracha sintética EPDM
Aço carbono zincado
Componentes
Corpo e tampa
elemento filtrante
Vedação da tampa
Parafusos, porcas e arruelas
• Elemento filtrante substituível, com
furações de acordo com aplicação
fabricado em chapa perfurada de aço
inoxidável AISI 304, podendo ser também
fornecido em AISI 316. A menos de
especificação em contrário, as
perfurações recomendadas no caso de
líquidos, são de 0,8mm para diâmetros de
até 2” a 1.2 mm superiores. No caso de
vapor, recomenda-se 0,5mm para
diâmentro de até 2” e 1,2mm para
2.1/2”/3”/4”
Corpo: Ferro fundido ASTM A 126
Classe B
Vapor a 208°C 17,2 BAR (250 PSI)
Para fluídos a 38°C 27,6 BAR (400 PSI)
138
115
175
160
130
200
195
155
240
110
90
130
A
B
C
80
60
80
80
60
80
90
75
110
1.1/2” 2”1”3/8”
Dimensões
1/2”Diâm.(poleg.) 3/4” 1.1/4”
240
190
305
2.1/2”
275
220
350
3”
370
225
380
4”

ACESSOINDUSTRIAL
FILTRO TIPO Y PARA USO GERAL, CONSTRUIDO EM
CHAPA DE AÇO, EXTREMIDADES PONTAS PARA SOLDA
OU FLANGES APLICADOS
FIG. FY24-AA-PS
• Fluídos para refrigeração, água, ar
comprimido, óleos térmicos e fluidos
compatível ao processo construtivo
• Modelo flangeados = Ref. FY24-AA-FL
flanges ANSI 150/300/600 ou DIN
Ref. FY24-XX-FL (Inox 316)
• As medidas são as mesmas para
modelos flangeados
Ref. FY24-II-FL (Inox 304)
DN
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
8”
10”
12”
DIMENSÕES - mm
A
152
178
203
216
228
266
292
317
355
400
444
559
730
850
B
85
85
120
120
120
160
160
180
220
255
290
400
490
500
Descrições
Tampa
Parafuso
Arruela
Guarnição
Mola
Elemento filtrante
Corpo
Material
Aço Carbono
Aço Carbono
Aço Mola
Aço Mola
Aço Inox
Aço Carbono
Número
1
2
3
4
5
6
7
Norma
SAE 1020
ASTM A 193 gr. B7
SAE 1070
SAE 1070
AISI 304
ASTM A 106 gr.B
Flanges ANSI OU DIN
ANSI B 16.25
Pontas para solda
FIG. FY24-AA-FL

ACESSOINDUSTRIAL
FILTRO TIPO “ Y ‘ PARA TUBULAÇÕES. CONSTRUÇÃO
FUNDIDA EM FERRO/AÇO INOX. EXTREMIDADES
FLANGEADAS / FERRO / AÇO / INOX ANSI 125/150
• Construção robusta
• Elemento filtrante substituível com
assento no corpo
• Tampa aparafusada com bujão de dreno
• Resistência mínima à passagem do fluxo
garantindo uma perfeita vazão
• Modelos também disponiveis com
flanges DIN. sob consulta
• O elemento filtrante é disponível em
chapa perfurada com perfurações
de 0,5 até 6,4 mm.
• Modelo também disponível
construido em inox
AISI 304 = Ref. FY24-II-FL
Fig. FY24 -FL-FF (Ferro)
Fig. FY24-FL-AA (Aço)
Fig. FY24-XX-FL (Inox)Condições de Trabalho
Vapor 10.2 BAR (150 PSI)
Fluídos a 40°C = 19 BAR (275 PSI)
1
2
3
4
Nº
Execução
FY24-FL-F/FY24-FL-A/Fy24-FL-X
ASTM A - 126 - B / ASTM A- 216 Gr. WCB / ASTM A - 351 CF8M
Aço inox AISI 304
Borracha sintética EPDM; Papelão hidraúlico; Amianto grafitado
Aço carbono zincado
Componentes
Corpo e tampa
elemento filtrante
Vedação da tampa
Parafusos, porcas e arruelas
0,8
0,8
1,6
1,6
1,6
3,2
3,2
3,2
3,2
3,2
0,8
0,8
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
163
210
320
366
317
380
425
560
860
950
1. 1/2
2
2. 1/2
3
4
5
6
8
10
12
40
50
65
80
100
125
150
200
250
300
173
230
285
310
350
400
480
600
750
870
115
142
170
192
225
240
294
320
560
600
malha 60
malha 60
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
Água VaporCNW (mm)
Dimensões
ADN (pol) B Ar ou Gases

ACESSOINDUSTRIAL
FILTRO TIPO Y CLASSE 150 PSI. CONSTRUIDO EM
BRONZE
• Pressão de Serviço para Água, Óleo e Gás = 300PSI
• Extremidades Roscadas BSP ou NPT
• Elemento filtrante substituível em aço inox. Com 95 furos por
cm2 de 0,5mm de diâmentro.
• Nas medidas de 2 1/2” e 3” elemento com 43 furos por cm2 de
0,8mm de diamentro
Fig. FY24-BB
1
2
3
4
Nº Materias
Bronze
Aço Inox
Bronze
Bronze
Descrição
Corpo
Filtro
Tampa
Tampão
A
B
Peso Dimensões
Kg BIN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
6
10
15
20
25
32
40
50
65
80
0,23
0,23
0,43
0,54
0,90
1,30
1,85
2,65
8,00
14,00
54
54
75
80
95
110
130
150
240
280
42
42
54
60
72
83
89
108
185
215

ACESSOINDUSTRIAL
HIDRANTE DE COLUNA
• Utilização
Para fornecimento de água em cidades
e industriais em caso de combate a
incêndios.
• Normalização
Corpo = NBR 5667
Flanges = NBR 7675
Junta Elástica = NBR 7674
Registro = ABNT PB 816
• Descrição do Equipamento
Entrada de água: é feita através de
flanges ou junta elástica, com diâmentro
nominal de de 75mm ou 100mm.
Saída de água: é feita através de 3
Bujões, 2 de 60mm e 1 de 100mm de
diâmetro.
• Manobra
A haste do Registro é dotada de
cabeçote com encaixe para
chave tipo “T”
Pressão Máxima de Trabalho: 1,0 Mpa.
Material
Bronze ASTM B.62
Componentes
Corpo
Bujão
Tampa
Curva Dessimétrica
Registro
Extremidade Flange Bolsa
DN
mm
75
100
L
mm
430
440
H
mm
750
750
Peso do Corpo
Kg
86
86
Peso do Conjunto
Kg
172
195
Fig. HC30
Nº
1
2
3
4
5
6

ACESSOINDUSTRIAL
HIDRANTE SUBTERRÂNEO
• Utilização
Para fornecimento de água em cidades
e industrias em caso de combate a
incêndios.
• Entrada de Água
É feito através de uma curva com bolsa
tipo JE 75mm, ou PVC 75mm, com
adptador, fornecido em 2 alturas
dependendo da profundidade da
tubulação.
• Saída de Água
É feita através de um niple de bronze
com rosca de 60mm.
(D.E. 82mm. e 5 F.P.P.)
• Manobra
A haste do registro é dotada de
cabeçote com encaixe para
chave tipo “T”.
Pressão Máxima de Trabalho: 1,0 Mpa.
Curva Curta
84 Kg
Curva Longa
89Kg
Conjunto
Peso Total
Curva Curta
643mm
160mm
Curva Longa
918mm
435mm
POS
H
HI
Material
Aço Inox 410
Bronze ASTM B.62
Bronze ASTM B.62
Borracha
Bronze ASTM B.16
Bronze ASTM B.16
Componentes
Tampa
Caixa
Cabeçote
Haste
Preme Gaxeta
Gaxeta
Corpo
Presilhas
Presilhas
Portinhola
Borracha
Anel de Vedação
Curva Curta ou Longa
Niple
Tampa do Niple
Fig. HS31
Nº
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16

Instruções para instalação e operação
Toda a tubulação a ser usada na instalação do injetor, deverá obedecer a mesma bitola de suas conexões
Tubo de vapor:
Deverá ser exclusivo para o injetor, vindo da parte mais alta da caldeira afim de obter-se vapor seco. instale um registro globo próximo ao injetor
Tubo de sucção:
1°) Opção: Deverá estar imerso em uma caixa d’água, seu comprimento não deve ultrapassar 1,30 metros, instale um filtro de água (peneira) em sua entrada,
e um registro próximo ao injetor para regular o excesso de água que o injetor puxar.
2°) Opção: é a mais recomendada. Venha com a tubulação direto da caixa d’água (que permite alimentar a rede) até o injetor, e instale um registro próximo
ao mesmo.
Tubo de Alimentação:
Do injetor para a caldeira deve ser o mais reto possível. Não use cotovelos ou qualquer outro processo que possa influir na velocidade da água, se necessário,
use curvas suaves, instale uma válvula de retenção tipo portinhola e um registro tipo gaveta. Em caso de águas de poços ou alcalinas que venham causar
encrustações na tubulação, é necessário estes tubos serem trocados ou limpos sempre que ocorrer tal encrustação.
Observações:
A) A faixa de funcionamento dos injetores é entre 30 a 145 libras (2 a 10 KGCM2) e a temperatura da água não deve estar acima de 30° centigrados
B) Antes de instalar o injetor dê uma descarga no tubo do vapor afim de eliminar pingos de solda, ou corpos estranhos que possam alojar-se dentro do injetor
C) Não use grifos (chaves de cano) para rosquear as uniões à tubulação, com uma ferramenta apropriada use as duas chaves chavetas, na parte interna
das uniões para fazer o rosqueamento
ACESSOINDUSTRIAL
INJETORES PARA ALIMENTAÇÃO DE CALDEIRAS
• Material: construido em bronze fundido
ASTM B 62
• Conexão: BSP
• Pressão de serviço : Min. 2,0 Kg/cm2
Máx. 10,0 Kg/cm2
FIG.IJ35
N° de
Referência
4
6
8
10
12
14
Bitola
Nominal do
Injetor
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
40 PSI
380
600
1400
2500
4000
8200
60 PSI 80 PSI
500
730
1750
3000
5100
9400
650
950
2100
3540
6100
11000
Vazão (litros/hora)
100 PSI
720
1200
2350
3900
7400
13300
120 PSI
800
1400
2600
4180
8000
14900
Capacidade

ACESSOINDUSTRIAL
INDICADOR DE NÍVEL PARA ÓLEO TIPO “L”
• Indicador de nível de óleo, tipo “L” com
conexão roscada
• Furo na porca superior na função de
respiro
• Visor em tubo de vidro temperado,
diâmetro de 3/8 com proteção metálica
• Inteiramente em latão laminado
• Juntas de vedação em amianto grafitado
• Rosca NPT ou BSP, nos tamanhos de
1/8”, 1/4”, 3/8” ou 1/2”
• Rosca BSP com contra-porca
• Altura do centro da rosca à
extremidades superior:50 - 70 - 100 - 150
- 200 - 300mm
• Indicado para mancais em banho de
óleo, caixas de engrenagens, tanques,
etc.
Fig. IN34
VÁLVULA QUEBRA-VÁCUO
• Válvula quebra vácuo, com conexão
roscada. Indicada para aquecedores,
tanques, terminais de combustível, etc
• Vedação metal x metal
• Funcionamento: Ao se formar vácuo no
sistema, o ar externo faz pressão sobre
o obturador, vencendo a força da mola
interna e desfazendo o vácuo
• A válvula atua como uma retenção, não
permitindo fluxo de dentro para fora
• Pressão de serviço de até 8 Kg/cm2
• Rosca NPT ou BSP, nos tamanhos de
1/2”, 3/4” ou 1”.
Fig. VQ87 - AA (Aço Carbono)
Fig. VQ87 - XX (Aço Inox)
Fig. VQ87 - LL (Latão)

ACESSOINDUSTRIAL
JUNTAS DE EXPANSÃO AMORTECEDORAS DE
VIBRAÇÃO DE BORRACHA COM EXTREMIDADES
ROSCADAS
Fig. JB36-RO
• As juntas de expansão de borracha são
utilizadas para absorver movimentos de
dilatação térmica, ruídos e vibrações
mecânicas em tubulações conduzindo
líquidos ou gases diversos
• São projetadas e fabricadas para resistir
às condições de serviços mais severas
encontradas em:
- redes de descargas e sucção de bombas
em sistemas de ventilação e ar
condicionado
- tubulações de processo em indústrias
químicas, petroquímicas e de papel e
celulose
- redes de tratamento de efluentes e
geração de energia
- excelente capacidade de absorver
vibrações e ruídos
- compensam movimentos de
compressão, extenção, angulares e
laterais
- resistem a corrosão, altas pressões e
vácuo
- corpo em E.P.D.M. moldado com reforços
internos em aço e nylon (para aplicações
específicas estão disponíveis também em
borracha nitrílica, butílica, neoprene e
hypalon)
3/4
1
1. 1/4
1. 1/2
2
20
25
32
40
50
203
203
203
203
203
mm
L
mm
pol
DN (pol)
22
22
22
22
22
Compressão
Axial (mm)
22
22
22
22
22
Deflexão
Transversal
(mm)
45°
45°
45°
45°
45°
Deflexão
Angular
10
10
10
10
10
Pressão Máx.
Kgf/cm2
104
104
104
104
104
Temperatura
Máx. °C
16
16
16
16
16
Vácuo Máx.
mCA
OBS: movimentos não simultaneos, para pressão máx. 10Kg/cm2 a 20°C.
União(Rosca NPT) Ferro Nodular Galvanizado1
Corpo E.P.D.M. (outros elastômeros
também disponíveis)
Reforço Interno Cordonéis de nylon
2
3

ACESSOINDUSTRIAL
JUNTA DE EXPANSÃO AMORTECEDORA DE
VIBRAÇÃO DE BORRACHA, MODELO LEVE SEM
TENSORES PARA USO GERAL
• Pressão de teste igual a 1,5 x Pressão
de operação
• Vácuo máximo: até DN4” -
200mmhg/acima DN4” - 100mmhg
• Furação dos flanges conforme ANSI
B16.5 - 150 LBS.
• Tolerância de fabricação nas cotas A,
B, E, L igual ± 3 mm
• Dimensões e características especiais,
sob consulta.
• Corpo também disponível em borracha
nitrílica, natural, butilica, EPDM,
Hypalon, etc.
Fig. JB36 - FL
mm
1.1/4”
1.1/2”
2”
2.1/2”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
mm
90
90/130
100
110
125
130
155
175
200
225
255
295
310
335
350
70
72
88
110
121
150
176
210
265
322
375
428
465
513
576
117
127
152
178
190
229
254
279
343
406
483
533
597
513
576
88,9
98,4
121
140
152
190
216
241
298
362
432
476
540
578
635
15,9
15,9
19
19
19
19
22,2
22,2
22,2
25,4
25,4
,28,6
28,6
31,8
31,8
-
4
4
4
4
4
8
8
8
8
12
12
12
16
16
20
mm
22
22
22
23
25
26
27
28
30
30
35
43
43
46
50
Dimensões
Pol.
9
9
9
13
13
20
20
20
26
26
26
26
26
27
27
(mm)
5
5
5
6
6
10
10
10
15
15
15
15
15
16
16
6
6
6
9
9
10
10
10
20
20
20
20
20
20
20
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
Graus
Movimentos Admissíveis
20
20
20
20
15
15
15
15
15
15
10
10
10
10
10
Kgf/
cm2
Pressnão
máxima de
operação
DN
mm mm mm mm (mm)(mm)
L N E Expansão AngularA B C D LateralCompress
Corpo
POS
1
Descrição QTD
01
Material
Neopreme
Flange2 02 A 283/ A 36

ACESSOINDUSTRIAL
VIBRAÇÃO DE BORRACHA, MODELO LEVE COM
TENSORES PARA USO GERAL
• Pressão de teste igual a 1,5 x Pressão
de operação
• Vácuo máximo: até DN4” -
200mmhg/acima DN4” - 100mmhg
• Furação dos flanges conforme ANSI
B16.5 - 150 LBS.
• Tolerância de fabricação nas cotas A,
B, E, L igual ± 3 mm
• Dimensões e características especiais,
sob consulta.
• Corpo também disponível em borracha
nitrílica, natural, butilica, EPDM,
Hypalon, etc.
Fig. JB36T - FL
Compress
mm
1.1/4”
1.1/2”
2”
2.1/2”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
mm
90
90/130
100
110
125
130
155
175
200
225
255
295
310
335
350
70
72
88
110
121
150
176
210
265
322
375
428
465
513
576
117
127
152
178
190
229
254
279
343
406
483
533
597
513
576
88,9
98,4
121
140
152
190
216
241
298
362
432
476
540
578
635
15,9
15,9
19
19
19
19
22,2
22,2
22,2
25,4
25,4
,28,6
28,6
31,8
31,8
-
4
4
4
4
4
8
8
8
8
12
12
12
16
16
20
mm
22
22
22
23
25
26
27
28
30
30
35
43
43
46
50
Dimensões
Pol.
3/8”
3/8”
1/2”
1/2”
1/2”
1/2”
1/2”
5/8”
7/8”
7/8”
7/8”
7/8”
7/8”
7/8”
7/8”
-
2
2
2
2
2
2
3
3
3
4
4
4
4
4
6
9
9
9
13
13
20
20
20
26
26
26
26
26
27
27
5
5
5
6
6
10
10
10
15
15
15
15
15
16
16
Graus
6
6
6
9
9
10
10
10
20
20
20
20
20
20
20
Kgf/
cm2
Pressnão
máxima de
operação
DN
mm mm mm mm (mm)(Pol)
L N E ExpansãoA B C D Lateral Angular
Graus Kgf/
cm2
F(UNC) T
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
20
20
20
20
15
15
15
15
15
15
10
10
10
10
10
Corpo
POS
1
Descrição QTD
01
Material
Neopreme
Flange2 02 A 283C/ A 36
Suporte3 - A 283C/ A 36
Conjunto tensor4 - SAE 1020/Aço inox/ Borracha

ACESSOINDUSTRIAL
VIBRAÇÃO DE BORRACHA, MODELO PESADO
PARA USO EM VÁCUO
• Pressão de teste igual a 1,5 x Pressão de operação
• Vácuo máximo igual ao vácuo total
• Furação dos flanges : até DN 24” - ANSI B. 16.5 - 150 LBS
Acima DN 24” - ANSI B. 16.1 - 150 LBS
• Tolerância de fabricação nas cotas B, E, L igual ± 3 mm
• Dimensões e características especiais, sob consulta.
• Material contra-flanges:
- espessura até 3/16’ -SAE 1020 comercial
- espessura maior que 3/16” - A283C / A36
• Corpo também disponível em borracha nitrílica, natural, butilica,
EPDM, Hypalon, etc.
Fig. JB36 - LD
Pressnão
máxima de
operação
mm
2”
2.1/2”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
24”
26”
28”
30”
32”
34”
36”
42”
50
65
80
100
125
150
200
250
300
350
400
450
500
600
650
700
750
800
850
900
1050
mm
150
150
150
150
150
150
150
300
300
300
300
300
300
300
300
300
400
400
400
400
400
152
178
190
229
254
279
343
406
483
533
597
635
698
813
870
927
984
1060
1111
1168
1346
121
140
152
190
216
241
298
362
432
476
540
578
635
749
806,4
863,6
914,4
977,9
1028,7
1085,8
1257,3
19
19
19
19
22,2
22,2
22,2
25,4
25,4
28,6
28,6
31,8
31,8
34,9
34,9
34,9
34,9
41,3
41,3
41,3
41,3
4
4
4
8
8
8
8
12
12
12
16
16
20
20
24
28
28
28
32
32
36
-
19
19
19
19
25
25
28
28
33
35
40
40
50
52
52
52
55
55
59
59
59
Dimensões
Pol.
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
(mm)
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
15
15
15
15
15
15
15
15
15
8
8
8
8
5
5
5
5
4
4
4
4
4
4
4
4
4
4
4
4
4
Graus
10
10
10
10
10
10
6
6
4
4
4
4
4
3
3
3
3
3
3
3
3
Kgf/
cm2
DN
mm mm mm mm (mm)(mm)
L N E Expansão AngularB C D LateralCompress
Corpo
POS
1
Descrição QTD
01
Material
Neopreme
Contra Flange2 02 Aço

ACESSOINDUSTRIAL
JUNTA TIPO DRESSER STYLO 38 PARA UNIÕES
ENTRE TUBOS, USO GERAL
• Mov. Axial máx. = 10mm
• Mov. Ang. máx. = 4°
• Tolerância de fabricação nas cotas B, C e D igual ±3mm
• Material do corpo:
- até DN80 DIN 2448
- acima DN 80 SAE 1020
• Sob encomenda fabricados com tirantes para altas pressões
• Anel de vedação opcionalmente disponível em borracha
nitrílica/natural/ butilica/ EPDM/ Silicone ou Viton Fig. JD38 (DN 1 1/2” A 12”)
mm
1.1/2”
2”
2.1/2”
3”
4”
5”
6”
8”
10”
12”
40
50
65
80
100
125
150
200
250
300
mm
48,3
60,3
73
88,9
114,3
141,3
168,3
219,1
273
323,8
152,4
152,4
152,4
152,4
152,4
228,6
228,6
228,6
228,6
228,6
140
140
140
140
140
190
190
190
190
190
130
145
160
175
200
230
260
310
360
422
5/16”
5/16”
5/16”
3/8”
3/8”
1/2”
1/2”
1/2”
5/8”
5/8”
-
3
4
4
4
4
4
4
4
6
6
Dimensões
Pol.
50
50
50
50
45
45
45
40
40
40
Kgf/
cm2
Pressnão
máxima de
operação
DN
mm mm mm mm
NEA B C D
Pressnão
máxima de
operação
1,2
1,4
1,6
2
2,5
4,5
6
9
13
15
Kg
Peso
aprox.
Flange
Corpo
Conjunto Tensor
Anel de Vedação
POS
1
2
3
4
Descrição QTD
2
1
N
2
Material
SAE 1020
Vide notas
SAE 1020 J
Neoprene

ACESSOINDUSTRIAL
JUNTA TIPO DRESSER STYLO 38 PARA UNIÕES
ENTRE TUBOS, USO GERAL
• Tolerância de fabricação nas cotas B, C e D igual ±5mm
nitrílica/natural/ butilica/ EPDM/ Silicone ou Viton
Fig. JD38 (DN 14”A34”)
mm
14”
16”
18”
20”
22”
24”
26”
28”
30”
32”
34”
350
400
450
500
550
600
650
700
750
800
850
mm
355,6
406,5
457,5
508
558,5
609,6
660,4
711,2
762
812,8
863,6
254
254
254
254
254
254
254
254
254
254
254
220
220
220
220
220
220
220
220
220
220
220
450
506
556
615
665
717
770
820
874
928
976
1/2”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
-
08
10
10
10
12
12
14
14
14
16
18
Dimensões
Pol.
62,5
54,5
36,5
33,5
30,5
28
26
24
22,5
18
21
Kgf/
cm2
Pressnão
máxima de
operação
DN
mm mm mm mm
NEA B C D
Pressnão
máxima de
operação
34
40
43,5
52
60
64
70
73,5
80
105
125
Kg
Peso
aprox.
Flange
Corpo
Conjunto Tensor
Anel de Vedação
POS
1
2
3
4
Descrição QTD
2
1
N
2
Material
Aço carbono comercial
A283C/ A36
SAE 1020 Galvanizado
Neopreme

ACESSOINDUSTRIAL
JUNTA DRESSER PARA UNIÕES DE TUBOS PARA
SERVIÇO PESADO DE ALTA PRESSÃO
• Tolerância de fabricação nas cotas A e L igual ±5mm
nitrílica/natural/ butílica/ EPDM/ Silicone ou Viton
Fig. JD38 - AP
Pressão de
operação
mm
2”
2.1/2”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
22”
24”
26”
28”
30”
32”
34”
36”
42”
48”
54”
60”
66”
72”
50
65
80
100
125
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
1050
1200
1350
1500
1650
1800
mm
140
154
170
195
223
250
302
370
418
450
507
552
605
656
656
708
760
810
862
921
1016
1171
1327
1480
1632
1788
1941
60,3
73
88,9
114,3
141,3
168,3
219,1
273
323,8
355,8
406,4
457,2
508
558,8
558,8
609,6
660,4
711,4
762
812,8
914,4
1066,8
1219,2
1371,6
1524
1676,4
1828,8
19
19
19
19
19
19
22,2
25,4
25,4
25,4
25,4
25,4
25,4
28,5
28,5
28,5
31,7
31,7
31,7
31,7
31,7
31,7
31,7
38,1
38,1
38,1
38,1
127
127
127
127
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
177,8
254
254
2
2
2
3
3
3
4
4
4
6
6
8
10
12
12
12
12
14
14
14
18
20
24
24
26
30
32
mm
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
5/8”
Dimensões
Pol.
177,8
177,8
177,8
177,8
228,6
228,6
241,3
254
254
254
254
254
254
254
254
254
254
254
254
254
254
254
254
356
356
356
356
40
35,5
30
24,5
20,5
18
14
82
70
62,5
54,5
36,5
33,5
28
30,5
28
26
24
22,5
17
18,5
16,5
16
15
12
11
10
Kgf/
cm2
DN
mm mm mm - (mm)
A NEC D LG
Peso
aprox.
7
8
9
11
16
18
24
34
39
43
50
54
61
70
70
76
86
92
99
104
118
137
159
166
187
209
232
KG
Flange
Corpo
Conjunto Tensor
Anel de Vedação
POS
1
2
3
4
Descrição QTD
2
1
N
2
Material
A283C/ A36
A283C/ A36
SAE 1020 Galvanizado
Neopreme

ACESSOINDUSTRIAL
JUNTA DE EXPANSÃO METALICA,
AXIAL SIMPLES FLANGEADAS OU
PONTAS PARA SOLDA, PARA USO GERAL
• Fole e cano guia AISI 304
• Tubos: Tubos intermediários em aço carbono
• Flanges: Aço carbono padrão ANSI - B16.5 Classe 150 - RF ou
outros (definir)
• Pontas para solda = padrão ANSI - B16.25
• Pressão máxima de teste, 1,5 x Pressão Nominal
• Para movimentos de extenção, considerar 50% do movimento
axial de compressão indicado abaixo
• Tolerância no comprimento L: ±3mm
• As menidas de comprimento poderão ser conforme projeto
ou necessidade do cliente, sob consulta.
Fig. JE37 - PS
mm
2”
2 1/2”
3”
4”
5”
6”
8”
10”
12”
14”
16”
18”
20”
24”
50
65
80
100
125
150
200
250
300
350
400
450
500
600
30
45
30
45
30
45
30
50
30
50
30
50
30
55
30
55
30
55
30
55
30
55
30
55
30
55
55
55
310
430
260
390
240
310
225
285
225
275
230
345
235
350
230
310
230
370
230
370
205
295
205
295
215
305
290
350
Movimento
Axial (mm)Pol.
DN Comprimento L
(mm)
270
400
230
360
195
270
185
245
180
235
190
270
210
290
190
300
205
315
206
320
185
245
225
280
205
270
230
320
JE37-PS JE37-FL
Fig. JE37 - FL

ACESSOINDUSTRIAL
LUBRIFICADOR TIPO CONTA GOTAS REGULAVEL, COM
VISOR
• Indicados para lubrificação de
rolamentos estacionários e máquinas que
têm necessidade de lubrificação
constante.
• Corpo e armação de latão
• Copo (reservatório) de plástico
translúcido
• Câmara conta-gotas com visor, permite
o controle de gotas
• São fornecidos copos plásticos,
sobressalentes. Ref- LG43-C
Regulação da Alimentação
Girar a porca recartilhada, no sentido anti-
horário, para decrescer o fluxo de óleo e,
no sentido horário, para aumentar. Quando
a alavanca-trava está na posição vertical
a alimentação está aberta, e na posição
horizontal fechada.
FIG. LG43
• Torneira de prova com volante para
acionamento, com rosca externa (BSP)
ABNT PB-14 ou (NPT) ANSI B 2.1.
• Bitolas - Fabricadas de 1/4”, 3/8”, 1/2” e
3/4”
Para pessões de serviço até 150 lb/pol2
• Características
- Recomendadas para vapor, ar, água e
derivados do petróleo
- Gaxeta de teflon
- Vedação ponta de agulha
Materiais
Ref. TA97-L = Latão
Ref. TA97-A = Aço carbono
Ref. TA97-I = Inox AISI-304
Ref. TA97-X = Inox AISI -316
Capacidade-gramas
ø Externo do corpo
Rosca(BSP)
1
25
30
Tamanho N° 2
35
40
3
65
50
4
125
60
5
200
70
6
300
80
7
450
90
8
500
95
3/8”1/4” 1/2”
TORNEIRA DE PROVA TIPO AGULHA
FIG. TA97

ACESSOINDUSTRIAL
MANÔMETROS UTILITARIOS, INDUSTRIAIS E DE
PROCESSO. SISTEMA MECÂNICO ATRAVÉS DE
BOURDON
• Utilitários - Normalmente construídos
com caixa de chapa de aço estampado,
soquete/mecanismo em latão e bourdon
de tombak. Mostradores diam
40/50/60/66/80 e 100m e conexões 1/4” BSP
• Industriais - Construídos com mostradores
diam. 100/150mm (caixa de aço) e diam.
200/250 e 300mm com caixa de alumíno.
Conexões 1/4” ou 1/2” BSP
• Processo - Construídos normalmente
totalmente em aço inoxidável ( caixa,
bourdon, soquete e mecanismo)
mostradores diam. 114 e 150mm. Conexões
1/4” ou 1/2” NPT
Construções - Escalas desde vácuo até
1000Kg/cm2 (depende modelo/ materiais
FIG. MA45
FIG. MA45 + SELO
MANÔMETROS UTILITARIOS, INDUSTRIAIS E
PROCESSO COM SELO MECÂNICO
• O selo mecânico recomendado para
fluídos que possam entupir ou corroer os
internos dos manômetros. Podem ser
utilizados para qualquer tipo, desde que
saída inferior. A membrana normalmente
de inox ou teflon montada entre dois corpos
de aço ou aço inox.
• Opcionais/acessórios
1- Equipados com contatos elétricos
simples ou duplos
2- Tubos sifões 3 protetores contra golpes
e pulsações, 4 válvulas agulha/ robinete 3
vias.
Execuções especiais - manômetros
diferenciais manômetros para amonea,
manômetros para testes.
Solicite catálogo completo e específico do produto

Atuadores
ACESSOINDUSTRIAL
MOLAS PNEUMÁTICAS FIRESTONE PARA FUNCIONAR
COMO CILINDROS PNEUMÁTICOS MP47
Prever guias
Flanges com furos não passantes, com
rosca
Pressão máxima de trabalho
recomendada = 7 Kgf/cm2
Flanges com furos passantes, sem
rosca
Parafusos incluídos no fornecimento
À Firestone está reservado o direito de
alterar as especificações sem prévio
aviso
Modelo 2
Modelo 1
152.4
165.1
210.0
231.0
256.5
327.7
386.1
162.6
218.4
251.5
327.7
383.5
508.0
576.6
662.9
383.5
16
131
110
116
115
19
113
25
26
20
22
21
203
29
200
313
Número
50.0
60.0
60.0
60.0
60.0
60.0
60.0
80.0
80.0
90.0
90.0
90.0
100.0
100.0
100.0
120.0
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
4/1
4/1
4/1
4/1
4/3
4/3
4/2
4/1
4/1
4/3
4/3
4/2
4
4
4
4/2
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
114.3/44.5
114.3/44.5
114.3/44.5
134.9/69.9
160.3/88.9
228.6/157.5
287.3/158.8
114.3/44.5
134.9/69.9
160.3/88.9
228.6/157.5
287.3/158.8
419.1
482.6
558.8
287.3/158.8
-
-
-
-
44.5
73.2
-
-
-
44.5
73.5
-
-
-
-
-
5
5
5
6
8
12
12
5
6
8
12
12
24
24
24
12
34.0
44.0
70.0
70.0
70.0
80.0
87.0
75.0
141.0
141.0
166.0
169.0
175.0
182.0
182.0
261.0
318
567
680
658
938
2043
3428
372
735
1085
2156
3200
7446
9761
13665
3178
232
331
550
544
717
1578
2667
286
562
840
1725
2452
5811
7627
10760
2497
Diâmetro
máximo a
7Kgf/cm2
mm
Altura
mínima
mm
M
o
d
e
l
o
Placa de fixação
Dimensão - mm
N CA
Quantidade de
parafusos por
flanges tipo 4
Curso
máximo
mm
Carga em kgf no curso máx.
Tipo A 7 Kgf/cm2 A 5.6 Kgf/cm2
80 psi
1T15M-4
1T15M-6
1T15M-9
1T15F-7
1T15F-11
320.0
320.0
320.0
361.0
361.0
193.0
216.0
260.0
210.0
245.0
4
4
4
4
4
5
5
5
5
5
4
4
4
4
4
200.0
200.0
200.0
200.0
200.0
140.0
140.0
140.0
157.5
157.5
-
-
-
-
-
230.0
270.0
330.0
280.0
350.0
2200
2200
2200
2700
2700
1500
1500
1500
2000
2000
Especificações Gerais

ACESSOINDUSTRIAL
MOLAS PNEUMÁTICAS FIRESTONE PARA FUNCIONAR
COM ISOLADORES PNEUMÁTICOS MP47
Prever guias
• Pressão máxima de trabalho
recomendada = 7 Kgf/cm2
Modelo 3
Modelo 4
A 3,5 Kgf/cm2
590
636
634
999
1317
2724
4540
613
885
1226
2860
4313
8853
12258
16344
-
1550
1550
1550
1900
1900
227
204
294
318
454
999
1589
204
272
409
999
1589
3178
5221
6356
-
16
131
110
116
115
19
113
25
26
20
22
21
203
29
200
313
Número
Carga de Trabalho (Kgf/cm)
1T15M-4
1T15M-6
1T15M-9
IT19F-7
IT19F-11
3100
3100
3100
3700
3500
96.0
97.0
97.0
97.0
97.0
99.0
99.0
99.0
99.0
99.0
99.7
99.8
99.8
99.8
99.8
290
350
440
350
430
350
410
500
410
490
50.0
65.0
73.0
75.0
77.0
83.0
86.0
83.0
91.0
90.0
91.0
93.0
93.5
94.0
94.0
-
Percentual aproximado de isolamento à
frequencia de vibração de
90.0
93.0
94.0
95.0
95.0
96.0
97.0
96.0
98.0
98.0
98.0
98.4
98.5
98.5
98.5
-
97.0
98.0
98.5
98.5
98.5
99.0
99.1
99.0
99.4
99.4
99.4
99.5
99.6
99.6
99.6
-
70
95
110
110
110
121
121
120
180
180
216
216
229
229
229
-
Altura ideal de
trabalho (mm)
76
100
123
123
123
130
140
152
210
210
250
250
254
254
254
-
A 7,0Kgf/cm2
De Até 400 CPM 800 CPM 1500 CPM De Até
Isoladores

ACESSOINDUSTRIAL
REGISTRO AUTOMÁTICO DE ENTRADA RAU
PARA NÍVEL DE TANQUES E RESERVATÓRIOS. CONSTRUÍDOS EM FERRO
FUNDIDO FLANGEADO. FLUTUADOR DE AÇO
Os Registros automáticos de entrada
RAN, são construidos de tal maneira
que a pressão não altera o esforço de
acionamento exercido pelo flutuador,
proporcionando assim um
funcionamento suave, evitando os
golpes de ariete em qualquer condicão
de trabalho.
• Utilização
São utilizados para manter um nível pré-
estabelecido em reservatórios.
O Registro abre progressivamente à
medida que o nível baixa.
Pressão Máxima de serviço: 0,6 Mpa.
DN
mm
50
75
100
150
200
250
300
H1
mm
640
640
1250
1250
1300
1300
1500
H2
mm
360
360
700
700
900
900
900
H3
mm
245
245
470
470
670
670
780
L1
mm
920
920
1550
1550
1700
1700
1900
L2
mm
215
215
440
440
630
630
700
L3
mm
1200
1200
1950
1950
2500
2500
2600
Peso
Kg
21
21
88
92
180
195
300
D
mm
165
194
220
285
340
400
455
PN10
DF
mm
125
154
180
240
295
350
400
F
mm
19
19
19
23
23
23
23
NF
--
4
4
8
8
8
12
12
D
mm
165
194
220
285
340
400
455
PN16
DF
mm
125
154
180
240
295
355
410
F
mm
19
19
19
23
23
28
28
NF
--
4
4
8
8
12
12
12
ø
mm
250
250
500
500
600
600
700
Comprimento
mm
270
270
550
550
600
600
700
Flutuador Com Alavanca
Peso
Kg
11
11
39
39
61
61
79
Material
Borracha
Aço Inox AISI 316
Aço Inox AISI 316
SAE 1020
Inox AISI 410
Inox AISI 410
Inox AISI 410
Bronze ASTM B.62
Borracha
Latão ASTM B.16
Chapa-Aço SAE 1020 Pintada/Fibra de Vidro
Componentes
Parafuso Sextavado
Diafragma
Chapéu
Engate da Haste
Pino
Alavanca
Arruela do Diafragma
Pino da Alavanca
Arruela
Haste
Corpo
Válvula
Vedação
Bocal de Saída
Porca Sextavada
Flutuador
Fig. RA56
Nº
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

ACESSOINDUSTRIAL
ROBINETE RETO, BICO CHANFRADO PARA GASES
MODELO REFORÇADO COM MOLA EXTERNA
• Construção - Latão forjado, macho
passante, sem gaxeta
• Modelo reforçado, equipado com mola
externa, que garante longa vida útil e total
estanqueidade
• Extremidades: 1/4” ou 1/2” BSP (NPT -
Opcional)
Este modelo também é disponível em latão
polido, sem mola externa para serviço com
líquidos até 50PSI. Fig. R099
FIG. R099-R
FIG. R099 - A
ACESSOINDUSTRIAL
ROBINETE ANGULAR 90°
BICO CHANFRADO PARA GASES
USO INDUSTRIAL E DOMÉSTICO
• Robinete angular 90° contruído em latão,
acabamento bruto (normal) amarelo ou
cromado
• Extremidade roscada BSP 1/4” ou 1/2”,
sendo NPT - Especial
• Pressão de serviço - Até 350 PSI
• Temperatura mínima - (-) 40°C
• Temperatura máxima - (+) 160° C

ACESSOINDUSTRIAL
VÁLVULA DIAFRAGMA ASCO DE PULSO PARA FILTRO
DE MANGA COLETORES DE PÓ
• Normalmente fechada 2 vias operadas
por válvulas solenóide com montagem
integral, direta ou remota - Conexão: 1” e
1 1/2”
• Discrição geral
A ASCO foi a criadora do projeto e
desenvolvimentos das válvulas de pulso
para equipamento anti-poluição tipo filtro
de manga. Sua construção é robusta do
tipo diafragma especialmente projetada
para serviços contínuos. Corpo e tampa
em alumínio injetado, diafragma em
neoprene reforçado com alta resistência
mecânica.
• Disponível no tipo normalmente
fechada(fechada quando desenergizada e
aberta quando energizada)
•Construção tipos:
Montagem integral(a Válvula solenóide
piloto é montada na tampa da válvula).
Montagem direta (a válvula solenóide piloto
é montada diretamente na tampa da válvula
por meio de niple ou adaptador)
Montagem remota(a válvula solenóide
piloto é montada distante da válvula,
interligadas por tubos flexíveis ou outro
tipo de tubulação) Série 8353
Válvulas Solenóide Piloto:
Necessário para as válvulas com construção tipo montagem direta ou montagem remota. Geralmente são especificadas no nosso boletim 8262.
Em função de pressão, tensão, invólucro de proteção, etc. No caso de montagem remota, cuidados adicionais devem ser tomados, visando não
afetar o funcionamento da válvula de pulso.
Parte elétrica: Voltagens padrão 24, 120, 240 volts - C.A. 60 Hz
Bobinas: Moldadas em epoxi sob pressão, classe de isolamento A
Série 8262-C2
ACESSOINDUSTRIAL
PILOTO ASCO PARA VÁLVULA DIAFRAGMA DE PULSO
DOS FILTROS DE MANGA
Caixa do Solenóide : dois tipos disponíveis
a) Uso geral NEMA 1
b) À prova de explosão, água e pó (NEMA 7C, 7D e 4)
Cx. p/ uso geral
Nº Boletim
8262 C2
8262C2
Válvula de Pulso
Nº Boletim
8353 C35
8353 E38
Cx. à prova de explosão
Nº Boletim
8262 C43
8262C43
AR
1”
1 1/2”
1 1/2”
25
50
50
0,34
0,34
0,34
9
9
9
10
10
10
82
82
82
15
42
42
8353 C 35
8353 E 38
8353E 39 8353E 40
1
2
3
-
-
10.5
-
-
A
0,4
1,1
1,4 1,6
Conexões(NPT)
CA
Caixa do
sol. p/uso
geral
Caixa do
sol. à
prova de
explosão
Potência
da
Bobina
(Watt)
Caixa à
prova de
explosão
Caixa para
uso geral
Peso aproximado com
embalagens (Kg)
Orifícil(mm)
Min.Pressão
Dif.deOperação
(Kgf/cm2)
Máxima
pressão
dif. de
pressão
(Kgf/cm2)
Pressãodeseguirda
válvula(Kgf/cm2)
Máx,Temperaturado
fluído°C
Kv-FatordeFluxo
Construção
ClasseIsol.daBomba

ACESSOINDUSTRIAL
VÁLVULA SOLENÓIDE SO61 ASCO 3 VIAS PARA USO
GERAL. ALTA VELOCIDADE
• Estas válvulas de 3 vias, pilotadas
internamente, têm 4 partes móveis - um
núcleo de aço inoxidável, dois diafragmas
e um suporte do disco.
• Importante: A mínima pressão diferencial
de operação é 0,7 Kg/cm2. A válvula dá
escape até 0 Kg/cm2.
• São usadas em
- Pilotos
- Cilindros
- Compressores de descargas
- Turbinas
• Operação: Normalmente fechada e
normalmente aberta.
• Conexão: 3/8”, 1/2”, 3/4” e 1” N.P.T
• Corpo- Latão forjado ou Zamack injetado.
Juntas e discos de vedação - Buna “N”.
Diafragma - Buna “N”
• Caixa solenóide: Dois tipos disponíveis:
a) Uso geral (NEMA 1)
b) À prova de explosão, àgua e pó (NEMA
7C, 7D e 4)
• Partes Elétricas : Voltagens padrão: 24,
120, 240, 480 volts C.A., 60 Hz (ou 50 Hz em
múltiplos de 110 volts). 6, 12, 24, 120, 240
volts C.C..
• Bobina: classe A e F moldadas em epoxi
• Temperatura: Fluido: 82°C
• Ambiente: Faixa normal de 0°C a 25°C.
• Montagem: Montadas em qualquer
posição sem afetar a operação
Série 8316
Aplicações típicas
- Automatização
- Máquinas de bebidas refrigerante
- Cilindro hidráulico e pneumáticos
- Operador de válvula piloto
- Equipamento de cópia e reprodução
- Sistema de cópia e reprodução
- Instrumentação
- Ar condicionado
- Secadores
- Equipamentos de lavanderia
- Compressores
Série 8320/A320
ACESSOINDUSTRIAL
VÁLVULA SOLENÓIDE ASCO 3 VIAS TIPO MINIATURA
Especificações: Três tipos disponíveis
a) Normalmente fechada: quando desenergizada, a saída está ligada ao escape e a entrada está fechada;
quando energizada, a entrada está ligada à saída e o escape está fechado.
b) Normalmente aberta: quando desenergizada, a entrada está ligada à saída e o escape está fechado, quando
energizada, a saída está ligada ao escape e a entrada está fechada.
c) Universal: pode funcionar como normalmente aberta ou normalmente fechada; para desviar fluxo (1 entrada
e 2 saídas); ou selecionar fluxo (2 entradas e 1 saída)
Conexões: 1/8” e 1/4” N.P.T.
Corpo- Latão ou aço inox 303.
Juntas e disco de vedação - Buna “N” ou Uretano.
Caixa solenóide: Dois tipos disponíveis
b) À prova de explosão, àgua e pó (NEMA 7C, 7D e 4)
Partes elétricas: Voltagem padrão: 24, 120, 24, 240, 480
volts C.A. 60 Hz 6, 12, 24, 120, 240 em C.C.
Bobina: Classe A e/ou F moldadas em epóxi
Temperatura fluido: até o máximo de 93°C
Ambiente: Faixa normal de 0°C até 25°C
Instalação: Montadas em qualquer posição sem afetar a operação

ACESSOINDUSTRIAL
VÁLVULA SOLENÓIDE SO61 ASCO 2 VIAS
PARA SERVIÇO GERAL
• Normalmente fechada e normalmente
aberta para ar, gás inerte, água, óleo
hidráulico leve, água quente e fluidos
corrosivos • 1/4” até 3” N.P.T.
Série 8210/8211
8215/8223
- Bombas
- Pulverização
- Resfriamento
- Secadores
- Em controles de poluição
- Equipamentos de lavanderia
- Irrigação
- Compressores
- Máquinas de lavar pratos
- Tratamento de água
Série 8262/8263
ACESSOINDUSTRIAL
VÁLVULA SOLENÓIDE ASCO 2 VIAS TIPO MINIATURA
PARA USO GERAL
Partes elétricas: Voltagem padrão: 24, 120, 240 e 480 volts
C.A., 60 Hz (ou 50 Hz em múltiplos de 110 volts).
6, 12, 24, 120 e 240 volts, CC.
Corpo- Latão, aço inoxidável, nylon ou alumínio
Bobina: Classe A e/ou F moldadas em epoxi sob pressão.
Classe H, com acabamento de fibra de vidro
- Instrumentação
- Máquinas de bebidas refrigerante
- Tratamento de água
- Máquinas de corte a chama
- Equipamentos de solda
- Umidificadores
- Equipamentos odontológicos
- Máquinas para lavanderias e lavagem
a seco
aberta para ar, gás inerte, água, óleo
hidráulico leve, vapor e fluido corrosivos
1/8”, 1/4” e 3/8” N.P.T.
Corpo - Latão ou aço inox 303
Juntas de vedação - em buna “N”, para fluidos normais
e corrosivos; Teflon ou Etileno Propileno para vapor
Partes elétricas: Voltagens padrão: 24, 120, 240, 480 volts,
C.A., 60 Hz (ou 50 Hz em múltiplos de 110 volts). 6, 12, 24,
120, 240 em C.C.
Mínima pressão: Mínima pressão diferencial de
operação:(0). Válvulas de ação direta.

ACESSOINDUSTRIAL
VÁLVULA SOLENÓIDE SO61 ASCO 2 VIAS PARA VAPOR
aberta 1/4” até 1 1/2”” N.P.T.
Série 8222
- Lavanderias
- Lavagem a seco
- Máquinas de passar a vapor
- Moldagem
- Atomização a vapor
- Banhos a vapor
- Esterilizadores
- Autoclaves
Série 8266/A266
ACESSOINDUSTRIAL
VÁLVULA SOLENÓIDE ASCO 2 VIAS PARA ÓLEO
COMBUSTÍVEL
C.A., 60 Hz (ou 50 Hz em múltiplos de 110 volts).
Bobina: Classe F e H
Instalação: Montadas em qualquer posição sem afetar a
operação
aberta 1/8”, 3/4” N.P.T.
Estas válvulas são utilizadas para o controle de óleo leve (N° 2 e 4) e óleo combustível pesado N° 5 e N° 6 aquecido em queimadores industriais a óleo.
Especificações:
Conexões: 1/8” até 3/4” N.P.T.
Corpo da válvula: Latão
Disco de vedação da válvula: Viton e Buna “N”
Sede da válvula: Viton e Aço inoxidável
Caixa do solenóide: Uso geral (NEMA 1) standard
- À prova de chuva (NEMA 3R) para ambientes externos - opcional
- Também disponível caixa do solenóide à prova de explosão, água e pó (NEMA 7C, &D e 4)
Partes elétricas: Voltagens padrão: 24, 129, 240, 480 volts, C.A., 60 Hz
Bobina: para uso contínuo classes A e F moldadas em epóxi
Instalação: As válvulas do boletim 8266 devem ser montadas na vertical com o solenóide para cima. As outras válvulas podem ser montadas em qualquer
posição sem afetar a operação.

ACESSOINDUSTRIAL
VÁLVULA SOLENÓIDE SO61 ASCO 4 VIAS 2 POSIÇÕES
PARA SERVIÇO GERAL - 1/4” e 3/8”
• 2 Posições simples e Duplo Solenóide
para Ar, água e Óleo Hidráulico Leve • 1/4”
e 3/8” N.P.T.
Série 8342
Estas válvulas de 4 vias de ação direta têm discos de vedação resilientes, o que lhes
assegura um perfeito funcionamento
Importante: Mínima pressão diferencial de operação é 0 (zero). A válvula opera a partir de
0 (zero)
Operação:
a) Simples solenóide - a válvula opera quando energizada e retorna quando desenergizada.
b) Duplo solenóide - a válvula opera quando uma bobina é energizada e retorna quando a
outra é desenergizada. As bobinas devem ser energizadas momentaneamente (1/10 segundo)
ou continuamente
Atenção: Não energizar as duas bobinas simultaneamente
Conexão: 1/4” e 3/8” N.P.T.
Corpo - Latão
Juntas e discos de vedação - Buna “N”
Série 8344
ACESSOINDUSTRIAL
VÁLVULA SOLENÓIDE ASCO 4 VIAS, DUAS POSIÇÕES
PARA USO GERAL - 1/4” A 1”
Atenção: Não energizar as duas bobinas simultaneamente
Conexão: 1/4”, 3/8”, 1/2”, 3/4” e 1” N.P.T
Corpo - Latão
Juntas e discos de vedação - Buna “N”
C.A., 60 Hz. 6, 12, 24, 120, 240 volts em C.C., Outras voltagens
disponíveis sob consulta.
Bobina: para uso contínuo Classe A e F moldadas em epóxi,
conforme indicação
Instalação: Montadas em qualquer posição sem afetar a
operação
• 2 Posições simples e Duplo Solenóide para
Ar, água e Óleo Hidráulico • 1/4” até 1” N.P.T.
Estas válvulas solenóides de 4 vias de duas posições têm o corpo de latão forjado
e são de construção tipo poppet, o que lhe assegura um perfeito funcionamento.
Este tipo de válvula funciona com contra pressão de ar, não tendo portanto molas
de retorno.
Aplicações:
- Cilindros de dupla ação
- Equipamentos de forja
- Máquinas ferramentas
- Equipamentos de moldagem
Operação:
a) Simples solenóide - a válvula muda de posição quando a bobina é energizada
a válvula retorna à sua posição original quando desenergizada.
b) Duplo solenóide - a válvula muda de posição quando uma bobina é energizada,
a válvula só retorna a posição original quando a outra bobina é energizada. As
bobinas podem ser energizadas momentaneamente ou continuamente. As bobinas
das válvulas de duplo solenóide podem ser energizadas no mínimo 0,3 segundos
quando o fluido for ar e 1 segundo com líquidos.
Partes elétricas: Voltagem padrão: 24, 120, 240 e 480
volts C.A., 60 Hz
Bobina: para uso contínuo Classe A e F moldadas em epoxi, conforme indicaçãoTemperatura fluido: até o máximo de 71°C
Instalação: Montadas em qualquer posição sem afetar a operação

ACESSOINDUSTRIAL
TERMÔMETROS BIMETÁLICOS PARA LEITURA LOCAL.
MODELO RETO OU ANGULAR, TIPO INDUSTRIAL OU
PETROQUIMICO
• Industrial- Construidos normalmente com
caixa e anel de chapa de aço estampado,
mostrados diam. 57/66/80/100 e 150mm.
Haste diam 3/8” em latão/aço ou inox.
Comprimento de 70 a 600mm. Conexão 1/2”
BSP(NTP), escala desde (-) 30 a (+) 500°C.
• Petroquimicos - Construidos totalmente
em aço inox. Mostrador diam. 114mm (4
1/2”) haste diam. 1/4” comprimento de 60
a 600mm, conexão 1/2” (NPT/BSP), escala
de (-) 50 a (+) 500°C
Acessórios: Contatos elétricos simples ou
duplos e poços de proteção.
FIG. TM67-L
ACESSOINDUSTRIAL
TERMÔMETROS DE EXPANSÃO A GÁS PARA LEITURA
REMOTA A DISTÂNCIA
Termômetros especiais
1- Termômetros para transformadores elétricos
2- Termômetros registradores
3- Termômetros controladores
4- Termômetros para testes
• Caixa - Em aço estampado, mostrador
diam 100/114/150mm.
• Capilar - Com saída inferior ou trazeira
em cobre ou inox desde 1,5 até 12 metros,
com proteção de PVC, cordoalha de cobre
ou inox, helicoidal em inox/ aço zincado.
• Haste - Diametro 3/8” ou 1/2” em latão ou
inox. Comprimento de 70 a 600mm.
• Escala - Desde (-) 60 a (+) 600°C
Acessórios - Contatos elétricos simples ou
duplos e poços de proteção
Nota - Modelo também disponível para
leitura local, sem capilar.
Solicite catálogo completo e específico do produto
FIG. TM67-D

ACESSOINDUSTRIAL
TERMÔMETRO CAPELA ANGULAR TIPO SIKA -
MERCÚRIO OU ÁLCOOL - CAIXA DE 110/150/200
FIG. TL66 - SIKA - A
• Fabricado em alumínio anodizado e
haste de latão, rosca 1/2 BSP ou NPT,
capilar redondo
ACESSOINDUSTRIAL
TERMÔMETRO CAPELA RETO TIPO SIKA - MERCÚRIO
OU ÁLCOOL - CAIXA DE 110/ 150/200 mm
• Fabricado em alumínio anodizado e
haste de latão, rosca 1/2 BSP ou NPT,
capilar redondo
FIG. TL66 - SIKA - R
2 / 2
0 +50 1 / 1
ESCALA (°C)
-30 +50 1 / 1
DIV. (°C)
+150 2 / 2
+100
+200 2 / 2
0
0
0
•Ao especificar informar
1- Tipo= Reto ou angular
2- Expansão= Álcool ou mercúrio
3- Comprimento da haste =
50/70/100/150/200/300 até 1000mm
4- Rosca = 1/2 BSP ou NPT
5- Escala
6- Tamanho da caixa = 110/150/200
• Fornecemos termômetros especiais para caramelometro, refrigeração, motor diesel, lapiseira ou sob encomenda com amostra ou desenho

ACESSOINDUSTRIAL
TERMÔMETROS INDUSTRIAIS RETOS - MERCÚRIO OU
ÁLCOOL
FIG. TM67 - R + Proteção
• Capilar prismático transparente com
presilha de metal, corpo 235 x 20 mm
• Diâmentro da haste= 12 mm, em latão
ou inox. (especial)
ACESSOINDUSTRIAL
TERMÔMETROS INDUSTRIAIS ANGULARES -
MERCÚRIO OU ÁLCOOL
• Capilar prismático transparente com
presilha de metal, corpo 235 x 20 mm
• Diâmentro da haste= 12 mm, em latão
ou inox. (especial)
FIG. TM67 - A + Proteção
1 / 1
0 +50 1 / 1
ESCALA (°C)
-30 +50 1 / 1
DIV. (°C)
+150 1 / 1
+100
+250 2 / 2(HG)
+200 2 / 2
0
0
0
0
•Ao especificar informar
1- Termômetro com ou sem proteção
2- Tipo= Reto ou angular
3- Expansão= Álcool ou mercúrio
4- Comprimento da haste =
50/70/100/150/200/300 até 1000mm
5- Rosca 1/2” BSP ou NPT
6- Escala
• Fornecemos termômetros especiais para caramelometro, refrigeração, motor diesel, lapiseira ou sob encomenda com amostra ou desenho

C
ACESSOINDUSTRIAL
INDICADOR DE NÍVEL PARA LÍQUIDOS, FORMADO
POR JOGO DE TORNEIRAS DE BRONZE.
• Para uso em Tanques, Reservatorios,
Caldeiras, Autolaves e outras
Instalações Similares.
• O Fornecimento de Tubo de Vidro é
Opcional
• Informar Comprimento do Tubo de
Vidro ou Medida Centro a Centro.
• Para Adquirir em separado
Tubo de Vidro, solicitar : Ref.: TP72.
• Disponível Também com Rosca NPT.
• Vedação tipo agulha
• Válvula de purga= 1/8” BSP
Fig. VN92B
11
13
15
1
2
3
4
5
6
7
8
Nº Materias
Alumínio
Aço Bicromatizado
Alumínio
Latão ASTM B 124
PTFE ASTM B 124
Latão ASTM B 124
Latão ASTM B 124
Bronze ASTM B 124
Latão
Bronze
Latão Cromado
Bronze ASTM B 124
Latão ASTM B 124
Vidro
Buna “N”
Bronze ASTM B 124
Descrição
Volante
Porca do Volante
Haste
Gaxeta
Arruela
Vareta
Porca de União
Cabeça de Vareta
Porca da Gaxeta
Válvula de Esfera Mini
Corpo
Arruela
Tubo
Anel Tipo O’Ring
Corpo
9
10
12
14
16
Peso Dimensões
Kg BIN
Medida
DN A C
0,78 641/2 15 32 Centro a centro
D Comp. do vidro
C menos 46
0,84 643/4 20 32 Centro a centro C menos 108
AB
D

ACESSOINDUSTRIAL
JOGOS DE TORNEIRA PARA NÍVEL
Torneira de Nível, fabricadas em aço
carbono, aço inox 316
• Elemento Visor em tubo de vidro com
diâmetro externo de 5/8”
• Ideais para serviços de baixa pressão,
permitindo a leitura imediata do nível do
produto
• Sob consulta , poderão ser fornecidas
com canaletas de proteção e escala
graduada em alumínio
• Conexões (1/2”, 3/4” ou 1”):
- Rosca NPT ou BSP
- Flanges ANSI 150 ou 300 lbs
• Pressão de teste da Válvula: 30 Kg/cm2
TN 71-A (Aço Carbono)
TN 71-X (Inox 316)
L D(Distância Visível)
72,5 C-8272,5
A
DIMENSÃO Vapor até 215°C
7
7
-
-
até 300
até 600
até 900
até 1800
Comprimento Visível(mm)
PRESSÃO DE SERVIÇO DO VIDRO (Kg/Cm2)
Fluidos não corrosivos até 65°C
15
13
11
7
CANALETA DE PROTEÇÃO/
EMENDA/ESCALA
• Opcionalmente poderá ser incluído
no fornecimento ou em separado
• Proteção eficiente do vidro contra
choques acidentais
• A fixação da canaleta é feita por
pressão, na própria porca do vidro,
assegurando rigidez e simplicidade
na montagem, dispensando inclusive
o uso de abraçadeiras
• Permite rotação de 360° em torno
do vidro
• Comprimento de até 1.5 m. sem
emendas. Acima de 1.5 m., as
emendas são do mesmo material das
torneiras
• Disponível em aço carbono, na cor
branca, ou em aço inox 316 natural
ESCALA
Canaleta c/ escala em
alumínio anodizado.
Graduação deve ser
informada pelo cliente
Protetor Escala Emenda
D(DistânciaVertical)
ø 5/8” (Vidro)
L (Fechada)
C(CentroaCentro)
Sext. 1 1/4”

Materiais:
•Construídos em latão Forjado
Ref. TS77-T-L / TS 77 - U -L
Para pressões até = 50Kg/cm2
Temperatura máxima 200°C
ACESSOINDUSTRIAL
TUBOS SIFÕES PARA PROTEÇÃO DE MONÔMETROS
EM LINHAS DE VAPOR
• Recomendação: a temperatura do fluido
após passagem pelo sifão deve ser
determinada experimentalmente, não
podendo ultrapassar a temperatura de
operação do instrumento acoplado
(geralmente 65°C)
• Os sifões são dispositivos para equipar
manômetros e outros instrumentos de
pressão, quando estes devem ser
instalados em linha de vapor d’água ou
líquido muito quente, cuja temperatura
supera o limite previsto para o instrumento
de pressão. O líquido que fica retido na
curva do tubo-sifão esfria e é essa porção
de líquidos que irá ter contato com o sensor
elástico do instrumento, não permitindo
que a alta temperatura do processo atinja
diretamente o mesmo.
FIG.TS77-U
ACESSOINDUSTRIAL
TORNEIRAS PARA MANÔMETROS COM ORIFÍCIO DE
DRENOFIG. VM79-3
Utilizadas para leituras periódicas do manômetro, que retorna a zero após alívio do sensor
(bourdon) pelo orifício de dreno.
Materiais: Construidos em latão forjado ou inox.
Pressões até 21 Kg/cm2
Extremidades macho x fêmea 1/4” ou 1/2” BSP ou NPT
Estas torneiras podem ser fornecidas sem o furo lateral (orifício) para outras
aplicações REF. VM79
•Contruídos em Inox AISI 316
Ref. TS 77 - T - X/ TS77 U-X
Para pressões até 90 Kg/cm2
Temperatura máxima. 800°C
•Conexões macho x fêmea
1/4” ou1/2” BSP ou NPT
FIG.TS77 - T

ACESSOINDUSTRIAL
TUBOS DE VIDRO
• Tubos de borosilicato ou vidro neutro,
disponíveis em mais de 150 opções, de
acordo com as necessidades do usuário,
que poderá utilizá-los como visores de
nível para caldeiras, visores capilares,
etc.
FIG. TP72
Diâmetro rosca
(ø em polegadas)
Diâmetro interno
(DI em mm)
L1 (em polegadas)
L2 (em mm)
L3 (em mm)
L4 (em mm)
L5 (em mm)
Dimensões dos visores bujão rosca BSP
1/4 3/8 1/2 3/4 1 11/8 11/4 11/2
7 9,5 13 18 22,5 26 30 36
3/4 7/8 1 11/4 1/12 2 2 2
19 20 22 22 25 27 27 29
8 8 10 10 11,5 11 12 12
10 10 12 12 14 15 15 15
9 10 10 10 11 12 12 14
ACESSOINDUSTRIAL
VISORES TIPO BUJÃO (PLUG)
FIG. VN92-BJ
Espessura da parede (E)
DIMENSÕES (em mm):
Comprimento máximo sem emendas (C) 1500
Diâmetro externo (ø)
0,7 a 9
4 a 315
Importante: Faz parte de nossa linha de produtos= anel de vedação de
borracha. Diâmetro. 5/8” para visores. Fig AB05
Destacamos desta linha: Tubo de vidro diâmetro externo 5/8”,
espessura 2,7 mm para visores de nível Ref. VN92. Comprimento máximo
sem emenda= 1500mm. Pressão de serviço máximo 14bar(aprox.)
• Utilizados como visores de óleo para
máquinas, são normalmente
confeccionados em alumínio, com rosca
BSP e vidro cristal temperado. A critério
do cliente, o alumínio poderá ser
substituído por outros materiais, como
bronze, aço inox e latão. O padrão de
rosca também poderá ser alterado, sob
consulta.
Fazem parte de nossa linha de produtos juntas de vedação e lâminas
de mica para visores de nível

ACESSOINDUSTRIAL
VÁLVULA AGULHA TIPO TARUGO, CLASSE 3000 PSI.
HASTE ASCENDENTE INTERNA DE INOX.
EXTREMIDADES ROSCADAS NPT, BSP OU SW
• Construção
Passagem menor que o diametro
nominal.
Medidas conforme o fabricante
Castelo roscado ao corpo
Haste ascendente com rosca interna
Volante ascendente
• Engaxetamento
totalmente aberta
• Vedações
sob consulta
sob consulta
Lbs/Pol2 Kg/Cm2
Lbs/Pol2 Kg/Cm2
3500 246Vedação
TESTE HIDROSTÁTICO
Fig. VA78-A
Aço Carbono SAE 1020
Fig. VA78-I
Inox AISI 304
Fig. VA78-X
Inox AISI 316
BITOLA
1/4”
3/8”
1/2”
3/4”
1”
11/4”
11/2”
2”
FACE A FACE
L (mm)
50
56
64
82
92
109
127
130
ALTURA ABERTA
H (mm)
102
114
118
138
142
153
183
190
VOLANTE
A (mm)
64
64
68
68
90
90
90
120
PESO APROX.
kg
0,45
0,45
0,50
0,60
1,40
2,10
2,50
5,00
•Extremidades
Ligações: Rosca BSP - NBR 6414
Rosca NPT - ANSI / ASME B 1.20.1
SW - encaixe para solda MSS SP-84
1
2
3
4
5
6
7
8
Nº Ref. VA78-A
Aço Carbono SAE 1010/1020 Padrão
Alumínio Industrial
Aço Inox AISI 410
Aço Carbono Laminado 1010/1020
Amianto Grafitado
COMPONENTES
Porca do Volante
Volante
Haste
Porca do Preme-Gaxeta
Preme Gaxeta
Gaxeta
Castelo
Corpo
Ref. VA78-I
Aço Inox Laminado AISI 304
Amianto Grafitado
Ref. VA78-X
Amianto Grafitado

ACESSOINDUSTRIAL
VÁLVULA AGULHA DE BRONZE CLASSE 150 PSI
VEDAÇÃO DA HASTE INTEGRADA E SEDE LATÃO. TAMPA ROSCADA
INTERNAMENTE. EXTREMIDADES ROSCADAS BSP / NPT
• Construção de acordo com norma NBR 8466.
• Nas medidas de 1/4” e 3/8” os obturadores e porta discos são integrados com
a haste.
Peso Dimensões
Kg B(1)IN
Medida
DN A
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
6
10
15
20
25
32
40
50
0,12
0,14
0,17
0,40
1,23
1,78
2,46
3,80
36
40
45
54
92
105
118
140
55
55
57
72
152
170
182
218
Fig. VA 78B
Materias
Bronze ASTM B62
Latão
Latão
Bronze ASTM B62
PTFE
Latão
Bronze
Latão ASTM B 124
Alumínio
Alumínio
Aço Bi-Cromatizado
Descrição
Corpo
Porta Disco
Arruela
Tampa
Gaxeta
Preme Gaxeta
Porca Gaxeta
Haste
Volante
Porca do Volante
Nº
1
2
3
4
5
6
7
8
9
10
11
C
50
50
50
50
80
90
100
120
A
B
C
B
D(2)
5
5
6
9,2
14
14
17
17
(1) ABERTO
(2) PASSAGEM

ACESSOINDUSTRIAL
VÁLVULA DE CONTROLE
• Válvula de controle “on-off”, operada a
ar, para automatização de linhas de vapor,
ar, líquidos e gases não corrosivos
• Tipo de acionamento:
1- NF - ar para abrir, mola para fechar
2- NA - ar para fechar, mola para abrir
3- DA - dupla ação - ar para abrir ou para
fechar
• Fabricação normal com corpo em
bronze, sob consulta também em aço
carbono ou aço inóx. Extremidades
roscadas ou flangeadas
• Disco de vedação trocável em teflon
• Atuador em liga de alumínio SAE 323,
com anéis de vedação em borracha
nitrílica e haste em aço inóx AISI 304
• Pressão do ar de acionamento: 5 a 10
Bar, ar filtrado e lubrificado a neblina de
óleo
• Conexões:
- Rosca ANSI-B2.1 (NPT) ou ABNT -
NBR - 6414 (BSP)
- Flanges ANSI 150
Fig. VZ82-B
D
L
H
C
1/2”
62
168
84
3/4”
73
171
84
1”
90
176
84
1 1/4”
102
246
120
DIMENSÕES
1 1/2”
115
253
120
2”
130
256
120
1
2
3
4
Nº COMPONENTES
Corpo
Suporte
Camisa
Pistão
Castelo
Haste
Porta vedação
Disco vedação
Porca
Bucha
Porca
Porca gaxeta
Preme gaxeta
Gaxeta
Mola(NF)
Gaxeta Pistão
Junta
Porca
MATERIAL
Bronze fundido
Alumínio SAE 323
Alumínio SAE 323
Alumínio SAE 323
Latão
Aço Inox 304
Aço Inox 304
Teflon
Aço Inóx
Latão
Latão
Latão
Latão
Grafoil
Aço CrNi temp
Buna-N
Papelão hidráulico
Aço 1020
5
6
7
8
9
10
11
12
13
14
15
16
17
18

53 Kg/cm2Estanqueidade
77Kg/cm2Vedação
Pressão de teste
ACESSOINDUSTRIAL
VÁLVULA DE DESCARGA DE CALDEIRA MANUAL
CLASSE 150/300 PSI
• Válvula de descarga de caldeira, tipo
corrediça em aço fundido.
• Flanges pelo padrão ANSI B16.5 300 Lbs,
ranhurados com ressalto. A pedido
pode ser fornecida classe 150 ou 600,
assim como DIN PN 16 ou PN 40
• Vedação plana tipo corrediça, que ao
ser movimentada pela alavanca, desliza
sobre a sede, afastando possíveis
resíduos existentes, e garantindo uma
vedação perfeita
• Alavanca de acionamento com
indicação de “ABERTA” e “FECHADA”,
garantindo maior segurança na operação
da válvula
• Vedação do corpo obtida através de
depósito de solda com 13% Cr e dureza
na faixa de 430 HB. Contra-sede em aço
inóx AISI 410, tratado termicamente
Fig. VD 84 - AL
Dimensões
1 1/2” (38mm)
2” (50mm)
L
300
300
1
2
3
4
5
6
7
Nº MATERIAL
Aço Fundido ASTM-A216 grau WCB
Alumínio Fundido SAE 323
Aço Inóx ASTM -A351 grau CA 15
Depósito de solda com 13% Cr
Aço Inóx AISI 410
Aço CR Ni
Amianto Grafitado
Amianto Grafitado
COMPONENTES
Corpo
Tampa
Preme- Gaxeta
Alavanca
Haste
Sede
Contra-Sede
Mola
Junta
Gaxeta
8
9
10
D
155
165
H
330
330
A
320
320
C
22,5
22,5
Kg/Cm2
56Vapor, líquido e gases, sem golpes, a 450°C

53 Kg/cm2Estanqueidade
77Kg/cm2Vedação
Pressão de teste
ACESSOINDUSTRIAL
VÁLVULA DE DESCARGA DE CALDEIRA
AUTOMÁTICA CLASSE 150/300 PSI
• Válvula de descarga de caldeira, tipo
corrediça em aço fundido.
• Flanges pelo padrão ANSI B16.5 300 Lbs,
faceada c/ ressalto. A pedido, a válvula
pode ser fornecida c/ furação classe 150
ou 600 lbs, assim como DIN PN16 ou DIN
PN 40
• Fornecimento c/ ou s/ furacão. Definir.
• Vedação plana tipo corrediça, que ao
ser movimentada, desliza sobre a sede,
afastando possíveis resíduos existentes,
e garantindo uma vedação perfeita
• Acionamento pneumático “on-off”, tipo
NF (ar p/ abrir e mola p/ fechar).
• Ideal p/ montagem c/ temporizador de
tempo e frequência da abertura,
permitindo uma automatização completa
e eficiente da descarga da caldeira
• Vedação do corpo obtida através de
depósito de solda com 13% Cr e dureza
na faixa de 430 HB. Contra-sede em aço
inóx AISI 410, tratado termicamente
Kg/Cm2
50Vapor, líquido e gases, sem golpes, a 450°C
Fig. VD 84 - RM
Dimensões
2” (50mm)
1 1/2” (38mm)
L
300
300
MATERIAL
Alumínio Fundido SAE 323
Aço Inóx ASTM -A351 grau CA 15
Depósito de solda com 13% Cr
Aço Inóx AISI 410
Aço CR Ni
Amianto Grafitado
Amianto Grafitado
COMPONENTES
Corpo
Tampa
Preme- Gaxeta
Alavanca
Haste
Sede
Contra-Sede
Mola
Junta
Gaxeta
D
165
155
M
550
550

ACESSOINDUSTRIAL
VÁLVULA DE ESFERA DE BÓIA
FIG. VB80E
• Funcionamento através de esfera, reduz
a possibilidade de vazamento com maior
segurança, tranquilidade e economia
• Conexão = 3/4” BSP
• Fazem parte de nossa linha de produtos:
Torneira de boia de vazão total construidas
em bronze 1/2” a 4” com boia plástica Ref.:
VB80P ou Boia metálica Ref.: VB80M
Componentes
Tampão
Esfera
Sede
Anel Tipo O’Ring
Haste
Balão
Vareta
Cabo
Corpo
Material
Latão
Latão Cromado
PTFE
Buna “N”
Latão
Plástico
Latão
Alumínio
bronze
Pos
9
8
7
6
5
4
3
2
1

ACESSOINDUSTRIAL
VÁLVULA GAVETA COM BOLSA TIPO JE DE FERRO
FUNDIDO PN16.
HASTE NÃO ASCENDENTE. ACIONAMENTO POR CABEÇOTE (CB)
OU VOLANTE (VO)
EXTREMIDADES JUNTAS ELASTICAS - JE. PRESSÃO NOMINAL 16 BAR
• Acionamento
Cabeçote ou Volante
• Normalização
Registro: ABNT PB-816
Bolsa: NBR 7674
Materias: NBR 6916, ASTM B.62
• Ensaio Hidrostático:
Do Corpo:1,5 a 2 x PN
Da Vedação: Pressão Nominal
• Vedação:
Dn 50 à 200 Engastado ao Corpo
Dn 250 à 500 Roscado ao Corpo
• Fornecemos adaptadores especiais
para que os registros possam ser
acoplados em tubulações onde as
extremidades sejam diferentes, por
exemplo, bolsa de um lado e flange do
outro.
Fig. VJ94 - CB (Cabeçote)
Fig. VJ94 - VO (Volante)
DN
mm
50
75
100
150
200
250
300
350
400
500
600
L
mm
245
270
295
320
325
360
400
460
520
550
610
I
mm
75
80
90
90
90
105
105
110
120
120
130
H
mm
365
465
525
610
690
845
1030
1120
1190
1390
1580
Peso
Kg
17
30
45
63
90
150
231
280
352
543
732
1
2
3
4
5
6
7
8
Nº Materiais
Latão ASTM B.16
Bronze ASTM B.62
Bronze ASTM B.62
Borracha
Componentes
Cabeçote
Haste
Preme Gaxeta
Prisioneiro e Porcas
Gaxeta
Câmara da Gaxeta
Tampa
Porca de manobra
Junta do Corpo
Corpo
Gaveta
Anéis de Vedação
Juntas Elásticas
9
10
11
12
13

ACESSOINDUSTRIAL
VÁLVULA GAVETA DE FERRO FUNDIDO,
EXTREMIDADES COM BOLSA TIPO PVC.
HASTE NÃO ASCENDENTE. ACIONAMENTO POR CABEÇOTE (CB)
OU VOLANTE (VO)
EXTREMIDADES COM BOLSAS TIPO PVC. PRESSÃO NOMINAL = 16 BAR.
•Acionamento
Cabeçote ou Volante
•Normalização
Registro: ABNT PB-816
Bolsa: NBR 5647
Materias: NBR 6916, ASTM B.62
•Ensaio Hidrostático:
Do Corpo:1,5 a 2 x PN
Da Vedação: Pressão Nominal (16 bar)
•Vedação:
Em Bronze
Dn 50 à 150 Engastado ao Corpo
Dn 200 à 250 Roscado ao Corpo
•Fornecemos adaptadores especiais
para que os registros possam ser
acoplados em tubulações onde a
extremidades sejam diferentes, por
exemplo, bolsa de um lado e flange do
outro.
Fig. VT85 - CB (Cabeçote)
Fig. VT85 - VO (Volante)
DN
mm
50
65
75
100
125
150
200
250
300
DE(do Tubo)
mm
60
75
85
110
140
160
200
250
300
L
mm
203
225
300
285
320
330
430
550
516
I
mm
68
65
90
90
105
105
150
180
180
H
Kg
342
405
400
435
500
550
680
830
985
1
2
3
4
5
6
7
8
Nº Materiais
Latão ASTM B.16 ou Inox 410
Amianto (Encebado ou Grafitado) Trançado
Bronze ASTM B.62
Bronze ASTM B.62
Componentes
Cabeçote
Haste
Preme Gaxeta
Prisioneiro e Porcas
Gaxeta
Câmara da Gaxeta
Tampa
Junta do Corpo
Porca de manobra
Corpo
Gaveta
Anéis de Vedação
9
10
11
12
Peso
Kg
11
15
22
25
38
47
82
155
243

ΔP
bar
ACESSOINDUSTRIAL
VÁLVULAS AUTOMÁTICAS DE REDUÇÃO
DE PRESSÃO
FIG. 9111 (RG91)
9931 (RG99)
• Pressionada pelo parafuso de regulação (1) a
mola (3) age sobre o diafragma (5), mantendo
aberta a passagem pela válvula (7). Quando a
pressão saída, sob o diafragma, atinge o valor
determinado pelo ajuste, supera a tensão da
mola e a válvula se fecha. Caindo a pressão, a
válvula abre-se novamente, repetindo-se
automaticamente a operação.
• Indicadas para edificios elevados e rede de
distribuição de água. Parte
Parafuso de Ajuste
Contraporca
Mola
Tampa
Diafragma
Corpo
Disco
Porta-disco
Mola auxiliar
Tampão guia
Garfo
Material
Ferro trefilado, galvanizado
Ferro trefilado
Aço carbono temperado
Ferro fundido ASTM - A -126
Neoprene reforçado com náilon
Ferro fundido ASTM - A -126 ou bronze
Composição especial de borracha
Bronze
Aço Carbono temperado, galvanizado
Ferro fundido com guia de bronze
Bronze ASTM - B-62
0,7
1,4
2,1
2,8
4,1
5,5
6,2
7,6
8,6
9,6
0,78
1,11
1,38
1,58
1,89
2,22
2,39
2,64
2,78
2,94
0,92
1,25
1,58
1,81
2,19
2,58
2,78
2,03
3,28
3,59
1/2” 3/4”
1,11
1,87
2,00
2,44
2,63
3,28
3,47
3,78
4,00
4,39
1”
2,08
2,83
3,47
4,08
5,17
5,88
6,31
6,95
7,39
7,86
1. 1/4”
2,83
4,03
4,92
5,69
6,95
8,20
8,60
9,45
10,06
10,72
1.1/2”
4,78
6,81
8,33
9,72
11,61
13,89
14,72
16,11
17,22
18,20
2”
7,78
11,11
13,61
15,83
19,45
22,78
23,89
25,68
58,06
60,00
2. 1/2”
11,39
16,11
19,72
22,78
27,78
32,78
34,73
37,78
40,28
43,34
3”
CAPACIDADE - ÁGUA - LITROS POR SEGUNDO Rosca ABNT-NBR - 6414 (BS.21 - BSPT) OU ANSI-
B2.1(NPT)
OBSERVAÇÃO: A pedido, o tamanho de 3” pode ser
fornecido com flanges, pelo padrão ANSI - 150 ou
DIN-ND.10.
Saída regulável de 0,34 bar (5 lbf/pol2)
Corpo de ferro - até 10,30 bar (150 lbf/pol2)
Corpo de bronze - até 13,80 bar (200 lbf/pol2
a 6,20 bar (90 lbf/pol2)
Diferença mínima de pressão 0,48 bar (10 lbf/pol2)
IMPORTANTE: De conformidade com a pressão de
saída desejada, a válvula é equipada com uma das
seguintes molas:
0,34 a 1,03 bar (5 a 15 lbf/pol2 )
1,03 a 4,10 bar (15 a 60lbf/pol2)
1,40 a 6,20 bar (20 a 90lbf/pol2)
A pressão de serviço vem em etiqueta metálica,
fixada à válvula.
TAMANHO
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
3”(*)
DIMENSÕES - mm
A
130
188
225
242
270
320
390
440
440
L
90
120
140
162
176
200
192
230
388
H
180
260
305
335
370
440
520
600
600
D
110
138
166
190
208
230
240
292
292
RG91
1,9
4,2
7,1
9,6
11,6
17,5
23,0
36,0
44,0
RG99
2,2
4,7
7,5
10,6
12,8
19,0
25,0
39,0
46,5
PESO Kg
1
2
3
4
5
11
6
7
8
9
10
(*) Flangeadas
• Dispomos de linhas completas de de válvulas
redutoras para vapor, óleo e gases.

ACESSOINDUSTRIAL
VÁLVULA DE SEGURANÇA VS83, EQUIPADA COM
ALAVANCA PARA TESTES. PARA USO GERAL
• Válvula de segurança e alívio “W.
Burger”, projetada para trabalhar com
vapor d’água possuindo castelo aberto
para arrefecimento da mola e equipada
com alavanca de teste, fabricada em aço
carbono ASTM A216 GR WCB. Possue
bocal integral e internos em aço
inoxidável. Extremidades flangeadas
padrão ANSI-B. 16.5, podendo ser
fabricadas com flanges métricos. Atende
as classes 150, 300 e 600 libras, podendo
ser empregadas em pressões até 740 Psig.
Gama de fabricação 1 “D2” à 8”T10”
FIG.WB2500-VI
VÁLVULAS SÉRIE WB 1000
Válvula de segunça e Alívio, vertical, tipo mola, extremidades rosqueadas, para uso geral em ar comprimido, gases inertes, etc. Fabricada nas bitolas
de 1/4” a 3/4” e pressões até 500 psig.
Válvula de Segurança e Alívio, angular, tipo mola extremidades rosqueadas, especialmente projetada para emprego em compressores de ar comprimido,
amonia, freon e outros gases, tendo seu conjunto de vedação primária feito por contato metal-metal e secundário de elastômero, garantindo vedação
absoluta. Fabricada nas bitolas de 3/8” a 2” e pressões até 350 psig
Válvulas de Alívio proporcional, angular, tipo mola, extremidades rosqueadas, flangeadas ou encaixe para solda, equipada com alavanca de testes e anel
de regulagem para ajuste do diferencial de alívio, para uso em compressores de ar, linhas de gases e vapores. Projetada para atender pressões de 07 a
600 psig. Fabricada nas bitolas de 1/2” a 1”.
Válvulas de Segurança e Alívio, angular, tipo mola, extremidades rosqueadas, flangeadas ou encaixe para solda, equipada com anel de regulagem para
ajuste do diferencial de alívio, para uso em compressores de ar, linhas de vapor, ar, água, óleo, etc. Fabricadas de 1” a 2” e pressões até 2500 psig.
ACESSOINDUSTRIAL
VÁLVULA DE SEGURANÇA E ALÍVIO PARA PROCESSOS
INDUSTRIAIS
FIG. WB2600
• Válvula de segurança e alívio “W.
Burger”, projetada para trabalhar em
processos industriais, especialmente
empregada em alívio térmico. Fabricada
com corpo e internos em aço inoxidável,
castelo rosqueado em aço carbono
fundido ASTM A 216 GR WCB, processo
de micro-fundição. Possue extremidades
do tipo fêmea/fêmea - macho/fêmea-
flanges adaptadas ou encaixe para
solda. Podendo ser empregadas em
pressão até 7500 psig. Gama de
fabricação de 1/2” x 1/2” à 1” x 1 1/2”

A válvula de segurança WB 1800 “Maxiflux”, com castelo em ferro nodular, corpo e disco de vedação em aço inox AISI-T-304, foi especialmente
projetada para proteção de Caldeiras de Vapor, construção robusta, tendo o seu castelo unido ao corpo através de rosca. É equipada com alavanca,
permitindo abertura manual para teste. Possue 2 anéis de controle, sendo um superior e outro inferior, garantindo diferencial de alívio (Blowdown )
de 4%.
ACESSOINDUSTRIAL
VÁLVULA DE ALÍVIO PARA PROTEÇÃO CONTRA GOLPES
DE ARIETE PARA REDES DE ÁGUA
• Qualquer mudança rápida no regime de
vazão de uma tubulação, provoca oscilações
de pressão, chamadas “golpes de Ariete”.
O golpe de ariete começa por uma
sobrepressão, no caso do fechamento de
um aparelho ou do início de trabalho de uma
bomba, ou ao contrário, por uma depressão
causada pela abertura de um aparelho ou a
parada de uma bomba.
• A válvula de Alívio, colocada em derivação
sobre a canalização, abre-se
automaticamente para impedir que a pressão
ultrapasse um valor pré-determinado
•As válvulas de Alívio Angular W. Burger
fornecidas à várias empresas de
Saneamentos e irrigação a mais de 20 anos,
sem mesmo terem sofrido manutenção.
Pressão máxima de trabalho=
5mpa(50Kg/cm2)
Tamanhos disponíveis= 1x2/ 1 1/2 x 2/
1 1/2 x 2 1/2/ 2 x 3/ 3 x 4/ 4 x 6/ 6 x 8/ 8 x 10/
10 x 12 pol.
FIG.WB2500
ACESSOINDUSTRIAL
VÁLVULA DE SEGURANÇA MAXIFLUX PARA CALDEIRAS
A VAPOR
FIG. WB1800
• Válvula de segurança WB - 1800
“Maxiflux” é fabricada em 6 bitolas de
1/2” x 3/4” à 2” x 2.1/2”, tem suas
extremidades rosqueadas ANSI B2.1 -
NPT ou BSP, sendo a ligação rosca
macho e a saída rosca fêmea. Pode
também ser fornecida com flanges
adaptados na ligação
300 PSIG
420°F
LIMITES DE PRESSÃO E TEMPERATURA
Vapor saturado Ar e gases
350 PSIG
420°F
Informações indispensáveis para especificação= pressão de serviço, temperatura máxima, pressão de abertura, fluido, local de
instalação, capacidade(vazão), contra-pressão(constante ou variável), acumulação (sobrepressão)

ACESSOINDUSTRIAL
VÁLVULAS DE ALÍVIO DE BRONZE COM
MOLA TIPO ANGULAR.
PARA PRESSÃO DE AJUSTE ATÉ 150PSI. VEDAÇÃO DISCO CÔNICO DE
BRONZE. EXTREMIDADES ROSCADAS, FEMEAS BSP
• Desenvolvidas para proporcionar o
alívio da sobre-pressão em linhas ou
vasos de pressão que operam com água
ou outros líquidos. Embora estas
válvulas não tenham a ação de abertura
Instantânea (Pop), Elas podem ser
usadas em instalações que não sejam
codificadas (Sem especificações legais)
e onde necessidades de alta descarga
não sejam requeridas.
Nota: Recomenda-se substituir a mola
para regulagens abaixo de 40PSI.
• É indispensável indicar nas
encomendas a pressão de abertura,
fluído e temperatura.
• Modelo disponível tambem com
extremidades NPT.
Fig. VS 83B
Regulagem 10 a 150 PSI
Materias
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
Latão ASTM B 124
Latão ASTM B 124
Aço ASTM Bicromatizado AISI106O
Latão
Latão
Bronze ASTM B62
Bronze ASTM B62
Bronze ASTM B62
PTFE
Descrição
Sede
Disco
Corpo
Pino
Assento da Mola
Mola
Porca de Trava
Parafuso de Ajuste
Tampa
Guia do Disco
Porta Disco
Disco
Nº
1
2
3
4
5
6
7
8
9
10
11
12
1/2” a 2” 2 1/2” a 3”
Peso Dimensões
Kg BIN
Medida
DN C
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
15
20
25
32
40
50
65
80
0,540
0,730
1,050
1,600
2,200
3,400
7,100
9,200
30
36
40
54
60
70
78
92
47
57
71
79
85
102
78
92
73
76
82
104
109
133
195
205
H
H
C
B Ref. VS83B.TT
(Vedação de Teflon)
11
10
12

ACESSOINDUSTRIAL
VENTOSA SIMPLES E VENTOSAS
DE TRIPLICE FUNÇÃO
CONSTRUIDA EM FERRO FUNDIDO FLANGEADA DIN ND10
• Características
As ventosas simples, se destinam a
catalizações de pequena vazão, pois a
admissão ou vazão máxima de ar é de
2 L/seg. P/um diferencial de pressão de
5 m.c.a.
As Ventosas Tríplices destinan-se à
tubulações de grande vazão ou
admissão de ar:
Até 150L/seg. P/DN 50.
500L/seg. P/DN 100 com um diferencial
de pressão de 5 m.c.a.
• Flanges
Norma
NBR 7675
ISO 2531
Teste Hidrostáticos 2,0 Mpa.
Pressão de trabalho Máxima1,6 Mpa.
• Importânte = Dispomos de ventosas
para esgoto Flangeadas DIN ou ANSI.
Ref.: VE88-FL-E.
DN
mm
PN
D
C
NF
d
L
H
Peso
Kgf/cm2
mm
mm
--
mm
mm
mm
Kg
50
165
125
4
19
350
225
19
10 16 25
100
455
350
54
10 16 25
220 220 235
180 180 190
8 8 8
19 19 23
150
568
489
80
10 16 25
285 285 300
240 240 250
8 8 8
23 23 28
200
700
596
135
10 16 25
340 340 360
295 295 310
8 12 12
23 23 28
Material
Bronze ASTM B.62
Borracha
Aço Inox AISI 316
Borracha
Aço Inox AISI 316
Componentes
Corpo
Respiro
Niple de Descarga
Tampa
Parafusos e Porcas
Flutuador
Sobretampa
Tampa Principal
Vedação
Flutuador
Fig. VE88-FL
Ventosa
Simples
com Flange
Fig. VE88-RO
Ventosa
Simples
com Rosca
Fig. VT89
Ventosa
Triplice com
Flange
Nº
1
2
3
4
5
6
7
8
9
10

ACESSOINDUSTRIAL
VIDROS REFLETORES DE BORO SILICATO TEMPERADO
PARA VISORES DE NÍVEL SIMPLES
• Utilizados em visores simples,
permitindo a visualização do nível de
apenas um líquido .A distinção de cores
não é possível devido à ausência de luz
que o transpasse
Fazem parte de nossa linha de produtos juntas de vedação e lâminas
de mica para visores de nível
FIG. VI90-R
Fig. VI90-T
Consulte-nos sobre vidros circulares:
1- Cristal temperado (esp. 2A25 X até 2000 mm. Diametro)
2- Boro Silicato temperado (esp. 2A30 X até 800 mm. Diametro)
3- Quartzo (esp. 2A30 mm X até 83 mm. Diametro)
ACESSOINDUSTRIAL
VIDROS TRANSPARENTES DE BOROSILICATO
TEMPERADOS PARA VISORES DE NÍVEL DUPLO
• Utilizados em visores duplos, permitindo
dessa forma, a visualização do nível e
da cor dos diferentes fluidos atráves da
passagem da luz
Comprimentos (C) 95 115 140 165 190 220 250 280 320 340
DIMENSÕES (em mm):
N° do vidro 0 1 2 3 4 5 6 7 8 9
Largura (L) 34 mm
Espessuras(E) 17 mm
Borosilicato
temperado
(DIN 7081)
Vapor saturado ou água
quente em contato direto
com o visor liso ou refletido
Condições de operação
Tipo de vidro Aplicação
Pressão máx
(Kgf/cm2)
Temp.
máx (°C)
36 243

ACESSOINDUSTRIAL
VISOR DE FLUXO PARA VAPOR CONDENSADO E
LIQUIDOS
• Extremidades Roscadas BSP ou NPT
• Modelo reto com corpo de bronze visor
de vidro temperado de alta resistência
Fig. VF91-B
Peso Dimensões
Kg BIN
Medida
DN A
3/8
1/2
3/4
1
1 1/4
2 1/2
2
10
15
20
25
32
40
50
0,40
0,42
0,60
0,68
1,08
1,30
2,05
85
85
98
114
130
140
155
24,5
24,5
29,0
31,0
36,5
37,5
47,0
1
2
3
4
Nº Materias
Bronze ASTM B 62
Papelão Hidraulico
Vidro Temperado
Bronze ASTM B 62
Descrição
Corpo
Junta
Visor
Arruela de Trava
VAPOR CONDENSADO LIQUIDOS ATÉ 60 °C
50 PSI (3.5 BAR) 100 PSI (7 BAR)
A
B

ACESSOINDUSTRIAL
VISORES DE FLUXO SIMPLES/DUPLOS
• Visor de fluxo, tipo reto, com janela
simples/ dupla
• Vidro temperado
Ref. VF 91 - RO
• Construídos a partir de barras maciças
de aço carbono ou inox
Conexões:
Rosca ANSI - B2.1(NPT) ou ABNT - NBR-
6414(BSP)
Ref. VF 91 -FL
Tipo fundido, com flanges ANSI 150 ou
DIN ND -10
• O uso dos visores de fluxo permite uma
rápida e segura verificação do interior
das tubulações de sua instalação. Nas
linhas de vapor, sua utilização previne os
danos causados pela corrosão, perda de
energia, queda de rendimento e vários
outros problemas. Também é ideal para
a inspeção do bom funcionamento de
bombas, linha de refrigeração, etc.
Kg/Cm2
10Vapor condensado e líquidos até 180°C sem golpes
Fig. VF 91 - FL (Duplo)
Tamanho
Ref. VF - RO
1/4”
78
3/8”
82
1/2”
90
Tamanho
Ref.
VF91 - FL
1 1/2”
220
127
2”
230
152
2 1/2”
246
178
3/4”
100
1”
108
3”
320
190
4”
350
229
6”
420
279
8”
510
343
L
D
L
Ref. VF 91- RO (Simples)
Fig. VF 91- FL (Simples)
Fig. VF 91- RO (Duplo)

ACESSOINDUSTRIAL
VISORES DE NÍVEL SIMPLES
REFLETIVO
• Visores de nível refletido, fabricados em
aço carbono ou aço inox
• Vidro em Borosilicato termoresistente
• Construção em uma ou mais seções,
até o máximo de cinco, com corpo integral
• Devido a sua construção com vidro
planos de ranhuras prismáticas, a luz
reflete nas ranhuras, dando ao líquido
uma tonalidade escura e ao vapor uma
coloração prateada
• É ideal para o serviço com líquidos
claros, que graças ao contraste da luz,
permite perfeita leitura do nível do fluído
• Fabricados segundo as normas da ABNT
(P-EB-789), para baixa e média pressão
Fig. VN 92-A-R (Aço Carbono)
Fig. VN 92-X-R (Inox AISI 316)
Fig. VN 92-I -R (Inox AISI 304)
1
2
3
4
5
6
7
Nº VN92-A-R
Aço carbono
Aço Carbono
Borosilicato
Amianto
Amianto
ASTM-A-193B7
ASTM-A- 1942H
Aço Carbono
COMPONENTES
Corpo
Espelho
Vidro
Junta
Almofada
Grampo
Porca
Arruela8
VN92 - X-R
Inox 316
Inox 316
Borosilicato
Amianto
Amianto
Inox 316
Inox 316
Inox 316
VN 92 - I - R
Inox 304
Inox 304
Borosilicato
Amianto
Aminato
Inox 304
Inox 304
Inox 304
Gráfico ( Pressão x Temperatura )
Visor Refletivo

ACESSOINDUSTRIAL
VISORES DE NÍVEL DUPLO TRANSPARENTE
• Visores de nível transparente, fabricados
em aço carbono ou aço inox
• Vidro em Borosilicato termoresistente
• Construção em uma ou mais seções,
até o máximo de cinco, com corpo integral
• Com construção que utiliza dois vidros
planos transparentes, um de cada lado
da seção, possibilitando a visualização
nítida da transparência e coloração do
líquido, qualquer que for o ângulo de
observação
• Proteção de lâmina de mica sob
consulta, sendo aconselhável a sua
utilização para vapor saturado a 24
Kg/cm2
• Fabricados segundo as normas da ABNT
(P-EB-789), para baixa e média pressão
Fig. VN 92-A-T (Aço Carbono)
Fig. VN 92-X-T (Inox AISI 316)
Fig. VN 92-I -T (Inox AISI 304)
1
2
3
4
5
6
7
Nº
8
VN92-A-T
Aço carbono
Aço Carbono
Borosilicato
Amianto
Amianto
ASTM-A-193B7
ASTM-A- 1942H
Aço Carbono
COMPONENTES
Corpo
Espelho
Vidro
Junta
Almofada
Grampo
Porca
Arruela
VN92 - X-T
Inox 316
Inox 316
Borosilicato
Amianto
Amianto
Inox 316
Inox 316
Inox 316
VN 92 - I - T
Inox 304
Inox 304
Borosilicato
Amianto
Amianto
Inox 304
Inox 304
Inox 304

ACESSOINDUSTRIAL
DIMENSÕES E MONTAGEM DOS VISORES DE NÍVEL
TIPO REFLETIVO E TRANSPARENTE
Válvula para Visor de Nível refletido
ou transparente, de aço carbono
ou inox 316
• Conexões ao processo:
- Rosca macho BSP ou NPT
- Flanges ANSI 150 /300 lbs ou
padrão DIN
• Conexões ao visor (1/2” ou 3/4”)
- Rosca macho BSP ou NPT
Fig. VN 92A-R/T= Aço Carbono
Fig. VN 92X-R/T= Inox AISI 316
Fig. VN 92I -R/T= Inox AISI 304
A L
106 901/2”
TAMANHO
DIMENSÃO
H
52
3/4”
1”
106
106
90
90
52
52
1 - MATERIAL
A- Aço Carbono
X- Aço Inox 316
I- Aço Inox 304
2-TIPO DO VISOR
R- Refletido
T- Transparente
3- NÚMERO DE
SEÇÕES
1,2,3,4 ou5
4- TAMANHO DO VIDRO
1,2,3,4,5,6,7,8 ou 9
5- CONEXÃO SUPERIOR
1- Topo
2- Lateral Direita
3- Lateral Esquerda
4- Traseira
6- CONEXÃO INFERIOR
1- base
2- Lateral Direita
3- Lateral Esquerda
4- Traseira
7- ACESSÓRIOS ESPECIAIS
A- Válvula de dreno e purga
B- Vávula de dreno
C- Vávula de purga
D- Extenção anticongelante
E- Iluminador
F- Proteção de mica
NÚMEROSDESEÇOES
NÚMEROSDOVIDRO
V L
C- DISTÂNCIA CENTRO A CENTRO
Visor
conex. topo-base
Visor
conex. lateral
1/2” 3/4”
DISTÂNCIAVISÍVEL
TABELA C/ AS DIMENSÕES MÍNIMAS
TIPO
PESTANA
TIPO
FÊMEA
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
4
4
4
5
5
5
1
2
3
4
5
6
7
8
9
3
4
5
6
7
8
9
6
7
8
9
7
8
9
7
8
9
95
121
146
171
200
232
260
302
321
330
380
438
502
558
642
680
772
856
982
1039
1154
1322
1398
1452
1662
1757
131
159
184
209
238
270
298
340
359
368
418
478
540
596
680
718
810
894
1020
1077
1192
1360
1436
1490
1700
1795
261
287
312
337
366
398
426
468
487
496
546
604
668
724
808
846
938
1022
1148
1205
1320
1488
1564
1618
1828
1923
245
271
296
321
350
382
410
452
471
480
530
588
652
708
792
830
922
1006
1132
1189
1304
1472
1548
1602
1812
1907
126
152
177
202
231
263
291
333
352
361
411
469
533
589
673
711
803
887
1013
1070
1185
1353
1429
1483
1693
1788
142
168
193
218
247
279
307
349
368
377
427
485
549
605
689
727
819
903
1029
1086
1201
1369
1445
1499
1709
1804
COMPRIMENTO
DOCORPO
INFORMAÇÕES INDISPENSÁVEIS PARA ESPECIFICAÇÃO
Conexão ao Visor
Conexão ao Processo
Conexão Tipo Pestana
A L (Fechado)
C(DistânciaCentroaCentroMínima)
L(ComprimentodoCorpo)
V(DistânciaVisível)
C(DistânciaCentroaCentroMínima)
L(ComprimentodoCorpo)
V(DistânciaVisível)

ACESSOINDUSTRIAL
VOLANTE PARA CORRENTE, AJUSTÁVEL -
TIPO UNIVERSAL
Fig. VO93 - Volante
• O emprego do volante ajustável para
corrente é particularmente aconselhável
quando é necessária uma instalação
rápida e econômica
• Sistema de presilha, com grampo tipo
“U”, foi desenvolvido para que o volante
ajustável à corrente fique afastado o
suficiente do volante da válvula.
Permitindo, assim, a introdução de
alavanca, em caso de utilização de torque
maior, para fechamento ou abertura de
válvula
• As correntes são fabricadas em aço
carbono, calibradas, galvanizadas e
padronizadas para todos os tamanhos de
volantes ajustáveis Ref. CC14 corrente
para acionamento do volante
• Para consultas informar:
1- Número de figura de
válvula/fabricante/DN
2- Diâmetro do volante manual da válvula
3- Número do volante
4- Metragem da corrente
Componentes
Aro
Guia
Presilhas
Grampo tipo”U”
Parafusos
Porcas
Arruelas
Trava
Material
Ferro Fundido Nodular
Ferro Fundido Nodular
Aço Carbono Bicromatizado
Aço Carbono Zincado
Aço Carbono Temperado
Escolha do Volante ajustável
pol.
Número do Volante
Ajustável
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
6
7 1/2
9
12
15 1/2
19
22
26
30
5 a 6
6 a 7 1/2
7 3/4 a 9
9 1/4 a12 1/2
12 3/4 a 15 1/2
15 3/4 a 19
19 1/4 a 22
22 1/4 a 26
26 1/4 a 34
Diâmetro do volante ajustável Diâmetro do volante manual de válvula
pol.mm
125 a 152
152 a 190
197 a 229
235 a 317
324 a 394
400 a 483
489 a 559
565 a 660
667 a 762
mm
150
190
229
317
394
483
559
660
762
Fig. CC14 -
(Corrente)

ACESSOINDUSTRIAL
CURVAS 45°/90°/180°, RAIOS LONGO/CURTO DE AÇO
CARBONO/INOX. EXTREMIDADES COM PONTAS
BISELADAS PARA SOLDA
• Materiais:
Aço carbono-Ref. 108AA/109AA/110AA
Inox - AISI 304-Ref. 108II/109II/110II
Inox - AISI 316-Ref. 108XX/109XX/110XX
• Dimensões:
ANSI B16.9
• Espessura:
Definir Schedule
• Acrescentar na Ref.
RC: Raio Curto
RL : Raio Longo
FIG. 108 FIG. 109-RL FIG. 110-RL FIG. 109-RC FIG. 110-RC
15,8
11,1
22,2
25,4
28,6
34,9
44,5
50,8
63,5
79,4
95,2
127,0
158,7
190,5
21,3
26,7
33,4
42,2
48,3
60,3
73,0
88,9
114,3
141,3
168,3
219,1
273,1
323,9
1/2
3/4
1
1.1/4
1.1/2
2
2.1/2
3
4
5
6
8
10
12
DN
Pol.
38,1
28,6
38,1
47,7
57,2
76,2
95,2
114,3
152,4
190,5
228,6
304,8
381,0
457,2
76,2
57,2
76,2
95,4
114,3
152,4
190,4
228,6
304,8
381,0
457,2
609,6
762,0
914,4
48,8
42,0
54,8
68,8
81,3
106,4
131,8
158,8
209,6
261,2
312,8
414,4
517,6
619,2
H
mmmm
45°
RC
mm
90°
RC
mm
180°
øC
mm
33,4
42,2
48,3
60,3
73,0
88,9
114,3
141,3
168,3
219,1
273,1
323,9
1
1.1/4
1.1/2
2
2.1/2
3
4
5
6
8
10
12
DN
Pol.
25,4
31,8
38,1
50,8
63,5
76,2
101,6
127,0
152,4
203,2
254,0
304,8
50,8
63,5
76,2
101,6
127,0
152,4
203,2
254,0
304,8
406,4
508,0
609,6
41,3
52,4
61,9
81,0
100,0
127,0
158,8
196,8
236,8
312,7
390,5
466,7
H
mmmm
90°
RC
mm
180°
øC
mm
Curvas raio longo Curvas raio curto
Fig. 110-AA/II/XX(RL/RC)
Fig. 108-AA/II/XX
Fig. 109-AA/II/XX(RL/RC)

ACESSOINDUSTRIAL
TEE NORMAL /TEE REDUÇÃO E CRUZETA COM/SEM
COSTURA, CONSTRUÍDOS DE AÇO CARBONO/INOX.
PONTAS BISELADAS PARA SOLDA
• Materiais
Aço carbono-Ref - 100AA/101AA/102AA
Inox-AISI 340-Ref - 100II/101II/102II
Inox-AISI 316-Ref - 100XX/101XX/102XX
• Dimensões: ANSI B16.9
• Espessura:
Definir Schedule
• Acrescentar na Ref.
SC: Sem costura
CC: Com costura
FIG. 100--AA/II/XX(CC/SC)
FIG. 101-AA/II/XX(SC/CC)
FIG. 100. TEE NORMAL FIG. 101. TEE DE REDUÇÃO FIG. 114 CRUZETA
25,4
28,6
38,1
47,6
57,2
63,5
76,2
85,7
104,8
123,8
142,9
177,8
215,9
254,0
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
1/2
3/4
1
1.1/4
1.1/2
2
2.1/2
3
4
5
6
8
10
12
DN
Pol.
25,4
28,6
38,1
47,6
57,2
63,5
76,2
85,7
104,8
123,8
142,9
177,8
215,9
254,0
DN1
Pol.
A
mm
B
mm
DN1
Pol.
3/8
1/4
1/2
3/8
3/4
1/2
3/8
1
3/4
1/2
1 1/4
1
3/4
1/2
1 1/2
1/2
1/2
3/4
3/4
1
1
1
1 1/4
1 1/4
1 1/4
1 1/2
1 1/2
1 1/2
1 1/2
2
DN
Pol.
25,4
25,4
28,6
28,6
38,1
38,1
38,1
47,6
47,6
47,6
57,2
57,2
57,2
57,2
63,5
25,4
25,4
28,6
28,6
38,1
38,1
38,1
47,6
47,6
47,6
57,2
57,2
57,2
57,2
63,5
2
2
2
2 1/2
2 1/2
2 1/2
2 1/2
3
3
3
3
3
3 1/2
3 1/2
3 1/2
DN
Pol.
Dn1
Pol.
A
mm
B
mm
1 1/4
1
3/4
2
1 1/2
1 1/4
1
2 1/2
2
1 1/2
1 1/4
1
3
2 1/2
2
A
mm
63,5
63,5
63,5
76,2
76,2
76,2
76,2
85,7
85,7
85,7
85,7
85,7
95,3
95,3
95,3
B
mm
57,2
50,8
44,5
69,9
66,7
63,5
57,2
82,6
76,2
73,0
69,9
66,6
92,1
88,9
82,6
Tee normal e cruzeta
Tee de redução
104,8
104,8
104,8
104,8
104,8
123,8
123,8
123,8
123,8
123,8
142,9
142,9
142,9
142,9
3 1/2
3
2 1/2
2
1 1/2
4
3 1/2
3
2/12
2
5
4
3 1/2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
DN
Pol.
101,6
98,4
95,3
88,9
85,7
117,5
114,3
111,1
108,0
104,8
136,5
130,2
127,0
123,8
DN1
Pol.
A
mm
B
mm
142,9
177,8
177,8
177,8
177,8
177,8
215,9
215,9
215,9
215,9
254,0
254,0
254,0
254,0
2 ,1/2
6
5
4
3 1/2
3
8
6
5
4
10
8
6
5
120,7
168,3
171,9
155,6
152,4
152,4
203,2
193,7
190,5
184,2
214,3
228,6
219,1
215,9
Tee de redução
6
8
8
8
8
8
10
10
10
10
12
12
12
12
DN
Pol.
DN1
Pol.
A
mm
B
mm

ACESSOINDUSTRIAL
REDUÇÃO CONCENTRICA/REDUÇÃO EXCENTRICA E
CAP(TAMPÃO) CONSTRUÍDOS EM AÇO CARBONO/AÇO
INOX. COM PONTAS BISELADAS PARA SOLDA
• Materiais:
Aço carbono: Ref. 104AA/105AA/106AA
Inox. AISI 304: Ref. 104II/105II/106II
Inox. AISI 316: Ref. 104XX/105XX/106XX
• Dimensões:
ANSI B16.9
Espessura: Definir Schedule
FIG. 106-CAPS
FIG. 104
REDUÇÃO
CONCÊNTRICA
FIG. 105
REDUÇÃO EXCÊNTRICA
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
3 1/2
4
5
6
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
3 1/2
4
5
31,8
31,8
38,1
38,1
38,1
38,1
38,1
50,8
63,5
63,5
76,2
88,9
101,6
127,0
152,4
1/2
3/4
1
1.1/4
1.1/2
2
2.1/2
3
3.1/2
4
5
6
8
10
12
DN
Pol.
A
mm
1/2
3/4
1
1 1 /4
1 1/2
2
2 1/2
3
3 1/2
4
5
6
8
10
3/4
1
1 1/4
1 1/2
2
2 1/2
3
3 1/2
4
5
6
8
10
12
DN-1
Pol.
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
3 1/2
4
5
6
8
DN2
Pol.
1 1/4
1 1/2
2
2 1/2
38,1
50,8
50,8
63,5
76,2
88,9
88,9
101,6
101,6
127,0
139,7
152,4
177,8
203,2
A
mm
FIG. 104-AA/II/XX
FIG. 105-AA/II/XX
FIG. 106-AA/II/XX
CAPS Redução concentrica/excentrica
Nota: Não recomendamos o uso do DN 3 1/2” por falta de aplicações.

ACESSOINDUSTRIAL
CONEXÕES DE AÇO CARBONO FORJADO ASTM-A-105
GR II OU AÇO INOX, PARA ALTA PRESSÃO-CLASSE 3000
PSI. EXTREMIDADES ROSCADAS NPT.
• Materiais:
Aço carbono - Ref. 202-AA
Inox AISI 304 - Ref. 202 -II
Inox AISI 316 - Ref. 202 -XX
• Dimensões: ANSI B16.11 - Classe
3000PSI
• Extremidades Roscadas BSP
(Opcional) Fig. 207-AA/II/XX
ø
Nominal
Pol.
A
C
D
E
F
H
J
K
L
M
1/8
20,6
17,5
22,2
22,2
29,0
15,9
15,8
4,8
19,1
31,8
1/4
24,6
19,1
25,4
22,2
29,0
17,5
19,1
4,8
25,4
35,1
3/8
28,5
22,4
33,3
25,4
34,0
19,1
22,4
4,8
25,4
38,1
1/2
38,1
28,5
46,0
34,9
49,0
25,4
35,1
6,4
36,6
50,8
3/4
44,5
33,3
55,6
44,5
66,0
30,2
44,5
9,7
41,2
60,5
1
50,8
35,1
62,0
50,8
76,0
33,3
57,2
9,7
44,5
66,6
1 1/4
60,5
42,9
75,4
54,0
82,0
39,6
63,5
11,2
44,5
79,3
1 1/2
63,5
43,7
84,1
63,5
97,0
42,9
76,2
12,7
47,8
85,9
2
82,6
52,3
101,6
46,0
92,0
15,8
60,5
92,0
2 1/2
95,3
63,5
120,7
54,0
108,0
19,1
65,0
108,0
3
114,3
79,3
152,4
60,3
139,7
22,4
68,3
120,7
4
mm
33,3
25,4
38,1
28,6
43,0
23,9
28,5
6,4
31,8
47,8
FIG. 201-Cotovelo 45° FIG. 200- Cotovelo 90° FIG. 202 - Tee
FIG. 202-R-
Tee de redução Roscado FIG. 207 - Cruzeta FIG. 203 - Luva FIG. 204 - Luva de redução
FIG. 205- 1/2 Luva
FIG. 208 - Cotovelo Macho e fêmea
FIG. 206 - Caps
Fig. 202-AA/II/XX

ø
Nominal
Pol.
A
B
D
E
F
H
J
M
S
1/8
11,2
10,8
7,0
6,4
15,8
9,7
4,8
7,9
17,2
1/4
11,2
14,3
9,0
6,4
15,8
9,7
4,8
7,9
21,3
3/8
13,5
17,6
12,0
6,4
17,5
9,7
4,8
7,9
25,0
1/2
19,1
27,2
20,5
9,7
23,9
12,7
6,4
12,7
36,2
3/4
22,4
33,9
26,5
12,7
28,5
12,7
9,7
14,2
44,5
1
26,9
42,7
35,0
12,7
30,2
12,7
9,7
17,5
54,0
1 1/4
31,8
48,7
41,0
12,7
31,8
12,7
11,2
20,6
60,7
1 1/2
38,1
61,2
52,5
19,1
41,2
15,8
12,7
25,4
74,2
2
41,2
74,0
63,0
19,1
42,9
15,8
15,8
28,5
88,9
2 1/2
57,2
90,0
78,0
19,1
44,5
15,8
19,1
31,8
108,0
3
66,6
115,6
102,0
19,1
47,8
19,1
22,4
41,2
135,8
4
mm
ACESSOINDUSTRIAL
CONEXÕES DE AÇO CARBONO FORJADO ASTM-A.105
GR. II OU AÇO INOX. PARA ALTA PRESSÃO - CLASSE
3000 PSI - EXTREMIDADES SOQUETE PARA SOLDA
• Materiais:
Aço carbono: Ref. 218-AA
Inox - AISI. 304: Ref. 218-II
Inox. AISI 316: Ref. 218-XX
• Dimensões : ANSI B16.11 - Classe 3000
PSI
• Extremidades:
Soquete para solda (SW)
FIG. 221-Cruzeta SW
FIG. 217- Cotovelo 90° SW
FIG. 223R - Luva de redução
FIG. 218 - Cotovelo 45° Sw
FIG. 226 - 1/2 - Luva SW
FIG. 224 - Caps SW
FIG. 223 - Luva SW
FIG. 220-R- Tee de redução
FIG. 220 -Tee Sw
13,8
21,8
15,8
9,7
22,4
9,7
6,4
11,2
31,0
FIG.217-AA/II/XX
FIG.218-AA/II/XX

ø
Nominal
Pol.
12
10
6
1/8
16
11
7
1/4
19
12
7
3/8
22
15
8
1/2
28
18
9
3/4
35
20
11
1
44
23
13
1 1/4
51
24
14
1 1/2
63
26
14
2
76
37
15
2 1/2
92
38
19
3
mm
A
C
D
ACESSOINDUSTRIAL
CONEXÕES DE AÇO CARBONO FORJADO ASTM-A-105
GR. II OU AÇO INOX, PARA ALTA PRESSÃO -CLASSE
3000 PSI. EXTREMIDADES ROSCADAS NPT/ SOQUETE
PARA SOLDA
• Material:
Inox - AISI 304: Ref. 211-II
Inox - AISI 316: Ref. 211-XX
• Extremidades roscadas NPT - Padrão
BSP - Opcional FIG. 215/228-AA/II/XX
FIG. 213 - Plug FIG. 211 - Bucha de redução
FIG. 215 - União com rosca 3000 Lbs
FIG. 228- União Socketwelding 3000 Lbs
17,5
22,2
27,0
31,8
38,1
46,0
55,6
61,9
76,2
91,3
110,0
1/8
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
Ø
Nominal
POl.
Ø
A
mm
10,7
14,1
17,5
21,7
27,1
33,8
42,5
48,6
61,1
73,7
89,8
Ø
B
mm
5,5
7,7
10,7
13,9
18,8
24,3
32,3
38,1
49,3
59,0
73,7
Ø
C
mm
6,4
6,4
6,4
7,9
7,9
9,5
9,5
12,7
15,9
22,2
25,4
D
mm
44,5
44,5
50,8
54,0
57,2
63,5
71,5
79,4
88,9
117,5
117,5
H
mm
15,8
19,1
22,4
28,5
35,1
44,5
57,2
63,5
76,2
92,0
108,0
1/8
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
Ø
Nominal
POl.
Ø
A
mm
10
11
12
15
18
20
23
24
26
37
38
D
mm
44,5
44,5
50,8
54,0
57,2
63,5
71,4
79,4
88,9
117,5
117,5
H
mm
FIG. 222 - Niple
Sextavado
Plug/ bucha de redução/niple sextavado
União com rosca
União com soquete para solda
FIG. 211-AA/II/XX

ACESSOINDUSTRIAL
FLANGES LISO (SOBREPOSTO PLANO ) DE AÇO
CARBONO/AÇO INOX DIMENSÕES ANSI 150/300
• Materiais:
Inox AISI 304: Ref 306-II
Inox AISI 316: Ref. 306-XX
• Dimensões da norma ANSI, disponíveis
também: DIN/JIS/ ABNT/DES.
Acrescentar na Ref.: a norma/ PN x
classe de pressão.
EX.REF.306-AA-ANSI 150
FIG. 306 - AA/II/XX
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
88,9
98,4
108,0
117,5
127,0
152,4
177,8
190,5
228,6
254,0
279,4
342,9
406,4
482,6
Ø
Externo
Nominal
A
11,1
12,7
14,3
15,9
17,5
19,1
22,2
23,8
23,8
23,8
25,4
28,6
30,2
31,8
Espessura
mm
B
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
381,0
Ø
Ressalto
mm
C
22,3
27,7
35,0
43,7
50,3
62,0
74,7
90,4
115,8
143,8
170,7
221,5
276,3
327,1
Ø
Interno
mm
D
60,3
69,8
79,4
88,9
98,4
120,6
139,7
152,7
190,5
215,9
241,3
298,4
361,9
431,8
Ø
Furacão
mm
G
15,9
15,9
15,9
15,9
15,9
19,0
19,0
19,0
19,0
22,2
22,2
22,2
25,4
25,4
Ø
Furos
mm
H
4
4
4
4
4
4
4
4
8
8
8
8
12
12
N°
de
Furos
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
95,2
117,5
123,8
133,3
155,6
165,1
190,5
209,5
254,0
279,4
317,5
381,0
444,5
520,7
Ø
Externo
Nominal
A
14,3
15,9
17,5
19,0
20,6
22,2
25,4
28,6
31,8
34,9
36,5
41,3
47,6
50,8
Espessura
mm
B
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
381,0
Ø
Ressalto
mm
C
22,3
27,7
35,0
43,7
50,3
62,0
74,7
90,4
115,8
143,8
170,7
221,5
276,3
327,1
Ø
Interno
mm
D
66,7
82,5
88,9
98,4
114,3
127,0
149,2
168,3
200,0
234,9
269,9
330,2
387,3
450,8
Ø
Furacão
mm
G
15,9
19,0
19,0
19,0
22,2
19,0
22,2
22,2
22,2
22,2
22,2
25,4
28,6
31,7
Ø
Furos
mm
H
4
4
4
4
4
8
8
8
8
8
12
12
16
16
N°
de
Furos
ANSI - B 16.5 - RF Classe 150 PSI

ACESSOINDUSTRIAL
FLANGES SOBREPOSTO, DE AÇO CARBONO/AÇO INOX,
DIMENSÕES ANSI 150/300
FIG. 302 - AA/II/XX
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
88,9
98,4
107,9
117,5
127,0
152,4
177,8
190,5
228,6
254,0
279,4
342,9
406,4
482,6
Ø
Externo
Nominal
A
11,1
12,7
14,3
15,9
17,5
19,1
22,2
23,8
23,8
23,8
25,4
28,6
30,2
31,8
Espessura
mm
B
30,2
38,1
49,2
58,7
65,1
77,8
90,5
107,9
134,9
163,5
192,1
246,1
304,8
365,1
Ø
Gola
mm
F
22,3
27,7
35,0
43,7
50,3
62,0
74,7
90,4
115,8
143,8
170,7
221,5
276,3
327,1
60,3
69,8
79,4
88,9
98,4
120,6
139,7
152,7
190,5
215,9
241,3
298,4
361,9
431,8
Ø
Furacão
mm
G
15,9
15,9
15,9
15,9
15,9
19,0
19,0
19,0
19,0
22,2
22,2
22,2
25,4
25,4
Ø
Furo
mm
H
Altura
total
mm
E
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
95,2
117,5
123,8
133,3
155,6
165,1
190,5
209,5
254,0
279,4
317,5
381,0
444,5
520,7
14,3
15,9
17,5
19,0
20,6
22,2
25,4
28,6
31,8
34,9
36,5
41,3
47,6
50,8
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
381,0
22,3
27,7
35,0
43,7
50,3
62,0
74,7
90,4
115,8
143,8
170,7
221,5
276,3
327,1
66,7
82,5
88,9
98,4
114,3
127,0
149,2
168,3
200,0
234,9
269,9
330,2
387,3
450,8
15,9
19,0
19,0
19,0
22,2
19,0
22,2
22,2
22,2
22,2
22,2
25,4
28,6
31,7
38,1
47,6
54,0
63,5
69,8
84,1
100,0
117,5
146,0
177,8
206,4
260,3
320,7
374,6
Ø
Interno
mm
D
15,9
15,9
17,9
20,6
22,2
25,4
28,6
30,2
33,3
36,5
39,7
44,4
49,2
55,6
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
381,0
Ø
Ressalto
mm
C
Ø
Externo
Nominal
A
Espessura
mm
B
Ø
Gola
mm
F
Ø
Furacão
mm
G
N°
de
Furos
Altura
total
mm
E
Ø
Interno
mm
D
Ø
Ressalto
mm
C
4
4
4
4
4
4
4
4
8
8
8
8
12
12
Ø
Furo
mm
H
4
4
4
4
4
8
8
8
8
8
12
12
16
16
Ø
Furo
mm
H
22,2
25,4
27,0
27,0
30,2
33,3
38,1
42,9
47,6
50,8
52,4
61,9
66,7
73,0
• Materiais:
classe de pressão

Ø
Furacão
mm
G
ACESSOINDUSTRIAL
FLANGES SOBREPOSTO ROSCADO BSP OU NPT
(DEFINIR) CONSTRUÇÃO EM AÇO CARBONO/AÇO INOX.
DIMENSÕES CONF. ANSI150/300
FIG. 304 - AA/II/XX
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
88,9
98,4
108,0
117,5
127,0
152,4
177,8
190,5
228,6
254,0
279,4
342,9
406,4
482,6
Ø
Externo
Nominal
A
11,1
12,7
14,3
15,9
17,5
19,1
22,2
23,8
23,8
23,8
25,4
28,6
30,2
31,8
Espessura
mm
B
30,2
38,1
49,2
58,7
65,1
77,8
90,5
107,9
134,9
163,5
192,1
246,1
304,8
365,1
Ø
Gola
mm
F
60,3
69,8
79,4
88,9
98,4
120,6
139,7
152,4
190,5
215,9
241,3
298,4
361,9
431,8
15,9
15,9
15,9
15,9
15,9
19,0
19,0
19,0
19,0
22,2
22,2
22,2
25,4
25,4
N°
de Furos
Altura
total
mm
E
15,9
15,9
17,9
20,6
22,2
25,4
28,6
30,2
33,3
36,5
39,7
44,4
49,2
55,6
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
381,0
Ø
Ressalto
mm
C
4
4
4
4
4
4
4
4
8
8
8
8
12
12
Ø
Furo
mm
H
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
95,2
117,5
123,8
133,3
155,6
165,1
190,5
209,5
254,0
279,4
317,5
381,0
444,5
520,7
14,3
15,9
17,5
19,0
20,6
22,2
25,4
28,6
31,8
34,9
36,5
41,3
47,6
50,8
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
152,7
185,7
215,9
269,9
323,8
381,0
23,6
28,9
35,8
44,4
50,5
63,5
76,2
92,2
117,6
144,5
171,4
222,2
276,3
328,7
66,7
82,5
88,9
98,4
114,3
127,0
149,2
168,3
200,0
234,9
269,9
330,2
387,3
450,8
15,9
19,0
19,0
19,0
22,2
19,0
22,2
22,2
22,2
22,2
22,2
25,4
28,6
31,7
38,1
47,6
54,0
63,5
69,8
84,1
100,0
117,5
146,0
177,8
206,4
260,3
320,7
374,6
Ø
Externo
Nominal
A
Espessura
mm
B
Ø
Gola
mm
F
Ø
Furacão
mm
G
N°
de
Furos
Altura
total
mm
E
Ø
Interno
mm
D
Ø
Ressalto
mm
C
4
4
4
4
4
8
8
8
8
8
12
12
16
16
Ø
Furo
mm
H
22,2
25,4
27,0
27,0
30,2
33,3
38,1
42,9
47,6
50,8
52,4
61,9
66,7
73,0
• Materiais:
classe de pressão e tipo de rosca
EX.REF.304-AA-ANSI 150 -NPT

ACESSOINDUSTRIAL
FLANGES SOBREPOSTO COM SOQUETE PARA SOLDA,
CONSTRUÍDO EM AÇO CARBONO/AÇO INOX.
DIMENSÕES CONF. ANSI 150/300
FIG. 303 -AA/II/XX
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
66,7
82,5
88,9
98,4
114,3
127,0
149,2
168,3
200,0
9,5
11,1
12,7
14,3
15,9
17,5
19,0
20,6
23,8
15,7
20,8
26,7
35,1
40,9
52,6
62,7
78,0
102,4
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
88,9
98,4
108,0
117,5
127,0
152,4
177,8
190,5
228,6
254,0
279,4
342,9
406,4
482,6
Ø
Externo
Nominal
A
11,1
12,7
14,3
15,9
17,5
19,1
22,2
23,8
23,8
23,8
25,4
28,6
30,2
31,8
Espessura
mm
B
30,2
38,1
49,2
58,7
65,1
77,8
90,5
107,9
134,9
163,5
192,1
246,1
304,8
365,1
Ø
Gola
mm
F
60,3
69,8
79,4
88,9
98,4
120,6
139,7
152,7
190,5
215,9
241,3
298,4
361,9
431,8
Ø
Furacão
mm
G
15,9
15,9
15,9
15,9
15,9
19,0
19,0
19,0
19,0
22,2
22,2
22,2
25,4
25,4
N°
de Furos
Altura
total
mm
E
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
95,2
117,5
123,8
133,3
155,6
165,1
190,5
209,5
254,0
14,3
15,9
17,5
19,0
20,6
22,2
25,4
28,6
31,8
22,4
27,7
34,5
43,2
49,5
62,0
74,7
90,7
116,0
15,9
19,0
19,0
19,0
22,2
19,0
22,2
22,2
22,2
38,1
47,6
54,0
63,5
69,8
84,1
100,0
117,5
146,0
15,9
15,9
17,9
20,6
22,2
25,4
28,6
30,2
33,3
36,5
39,7
44,4
49,2
55,6
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
381,0
Ø
Ressalto
mm
C
4
4
4
4
4
4
4
4
8
8
8
8
12
12
Ø
Furo
mm
H
4
4
4
4
4
8
8
8
8
22,2
25,4
27,0
27,0
30,2
33,3
38,1
42,9
47,6
Altura do
Encaixe
mm
J
Ø
Encaixe
mm
I
Ø
Interno
mm
D
9,5
11,1
12,7
14,3
15,9
17,5
19,0
20,6
23,8
23,8
27,0
31,7
33,3
39,7
15,7
20,8
26,7
35,1
40,9
52,6
62,7
78,0
102,4
128,3
154,2
202,7
254,5
304,8
22,3
27,7
35,0
43,7
50,3
62,0
74,7
90,4
115,8
143,8
170,7
221,5
376,3
327,1
Ø
Nominal
POl.
Ø
Externo
Nominal
A
Espessura
mm
B
Ø
Gola
mm
F
Ø
Furacão
mm
G
N°
de Furos
Altura
total
mm
E
Ø
Ressalto
mm
C
Ø
Furo
mm
H
Altura do
Encaixe
mm
J
Ø
Encaixe
mm
I
Ø
Interno
mm
D
• Materiais:
classe de pressão

ACESSOINDUSTRIAL
FLANGES CEGO, CONSTRUÍDO EM AÇO CARBONO/AÇO
INOX. DIMENSÕES CONF. ANSI 150/300
FIG. 300 - AA/II/XX
Ø
Nominal
POl.
Ø
Externo
A
Espessura
mm
B
Ø
Furacão
mm
G
N°
de Furos
Ø
Ressalto
mm
C
Ø
Furo
mm
H
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
95,2
117,5
123,8
133,3
155,6
165,1
190,5
209,5
254,0
279,4
317,5
381,0
444,5
520,7
14,3
15,9
17,5
19,0
20,6
22,2
25,4
28,6
31,8
34,9
36,5
41,3
47,6
50,8
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
381,0
66,7
82,5
88,9
98,4
114,3
127,0
149,2
168,3
200,0
234,9
269,9
330,2
387,3
450,8
15,9
19,0
19,0
19,0
22,2
19,0
22,2
22,2
22,2
22,2
22,2
25,4
28,6
31,7
4
4
4
4
4
8
8
8
8
8
12
12
16
16
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
88,9
98,4
108,0
117,5
127,0
152,4
177,8
190,5
228,6
254,0
279,4
342,9
406,4
482,6
11,1
12,7
14,3
15,9
17,5
19,1
22,2
23,8
23,8
23,8
25,4
28,6
30,2
31,8
60,3
69,8
79,4
88,9
98,4
120,6
139,7
152,4
190,5
215,9
241,3
298,4
361,9
431,8
15,9
15,9
15,9
15,9
15,9
19,0
19,0
19,0
19,0
22,2
22,2
22,2
25,4
25,4
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
381,0
4
4
4
4
4
4
4
4
8
8
8
8
12
12
Ø
Nominal
POl.
Ø
Externo
A
Espessura
mm
B
Ø
Furacão
mm
G
N°
de Furos
Ø
Ressalto
mm
C
Ø
Furo
mm
H
• Materiais:
classe de pressão

ACESSOINDUSTRIAL
FLANGES SOLTO, CONSTRUÍDO EM AÇO CARBONO OU
AÇO INOX. DIMENSÕES ANSI 150/300
FIG. 305 - AA/II/XX
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
88,9
98,4
107,9
117,5
127,0
152,4
177,8
190,5
228,6
254,0
279,4
342,9
406,4
482,6
11,1
12,7
14,3
15,9
17,5
19,1
22,3
23,8
23,8
23,8
25,4
28,6
30,2
31,8
30,2
38,1
49,2
58,7
65,1
77,8
90,5
107,9
134,9
163,5
192,1
246,1
304,8
365,1
60,3
69,8
79,4
88,9
98,4
120,6
139,7
152,4
190,5
215,9
241,3
298,4
361,9
431,8
15,9
15,9
17,5
20,6
22,2
25,4
28,6
30,2
33,3
36,5
39,7
44,4
49,2
55,6
4
4
4
4
4
4
4
4
8
8
8
8
12
12
15,9
15,9
15,9
15,9
15,9
19,0
19,0
19,0
19,0
22,2
22,2
22,2
25,4
25,4
3,2
3,2
3,2
4,8
6,4
7,9
7,9
9,5
11,1
11,1
12,7
12,7
12,7
12,7
22,9
28,2
35,1
43,7
50,0
52,5
75,4
91,4
116,8
144,5
171,4
222,2
277,4
328,2
Ø
Nominal
POl.
Ø
Externo
Nominal
A
Espessura
mm
B
Ø
Gola
mm
F
Ø
Furacão
mm
G
N°
de Furos
Altura
total
mm
E
Ø
Furo
mm
H
Ø
Interno
mm
D
Raio
Interno
mm
D
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
95,2
117,5
123,8
133,3
155,6
165,1
190,5
209,5
254,0
279,4
317,5
381,0
444,5
520,7
14,3
15,9
17,5
19,0
20,6
22,2
25,4
28,6
31,8
34,9
36,5
41,3
47,6
50,8
22,9
28,2
35,1
43,7
50,0
62,5
75,4
91,4
116,8
144,5
171,4
222,2
277,4
328,2
66,7
82,5
88,9
98,4
114,3
127,0
149,2
168,3
200,0
234,9
269,9
330,2
387,3
450,8
15,9
19,0
19,0
19,0
22,2
19,0
22,2
22,2
22,2
22,2
22,2
25,4
28,6
31,7
38,1
47,6
54,0
63,5
69,8
84,1
100,0
117,5
146,0
177,8
206,4
260,3
320,7
374,6
Ø
Externo
Nominal
A
Espessura
mm
B
Ø
Gola
mm
F
Ø
Furacão
mm
G
N°
de
Furos
Altura
total
mm
E
Ø
Interno
mm
D
Raio
Interno
mm
R
4
4
4
4
4
8
8
8
8
8
12
12
16
16
Ø
Furo
mm
H
22,2
25,4
27,0
27,0
30,2
33,3
38,1
42,9
47,6
50,8
52,4
61,9
95,2
101,6
3,2
3,2
3,2
4,8
6,4
7,9
7,9
9,5
11,1
11,1
12,7
12,7
12,7
12,7
• Materiais:
classe de pressão

ACESSOINDUSTRIAL
FLANGES COM PESCOÇO, CONSTRUÍDO EM AÇO
CARBONO OU AÇO INOXIDÁVEL. DIMENSÕES ANSI
150/300
FIG.301 - AA/II/XX
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
88,9
98,4
107,9
117,5
127,0
152,4
177,8
190,5
228,6
254,0
279,4
342,9
406,4
482,6
11,1
12,7
14,3
15,9
17,5
19,1
22,2
23,8
23,8
23,8
25,4
28,6
30,2
31,8
21,3
26,7
33,4
42,2
48,3
60,3
73,1
88,9
114,3
141,2
168,3
219,1
273,0
323,8
60,3
69,8
79,4
88,9
98,4
120,6
139,7
152,7
190,5
215,9
241,3
298,4
361,9
431,8
47,6
52,4
55,6
57,1
61,9
63,5
69,8
69,8
76,2
88,9
88,9
101,6
101,6
114,3
4
4
4
4
4
4
4
4
8
8
8
8
12
12
15,9
15,9
15,9
15,9
15,9
19,0
19,0
19,0
19,0
22,2
22,2
22,2
25,4
25,4
15,8
20,8
26,7
35,1
40,9
52,6
62,7
78,0
102,4
128,3
154,2
202,7
254,5
304,8
Ø
Nominal
POl.
Ø
Externo
A
Espessura
mm
B
Ø
Gola
mm
F
Ø
Furacão
mm
G
N°
de Furos
Altura
total
mm
E
Ø
Furo
mm
H
Ø
Interno
mm
D
Base
Gola
mm
I
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
5
6
8
10
12
Ø
Nominal
POl.
95,2
117,5
123,8
133,3
155,6
165,1
190,5
209,5
254,0
279,4
317,5
381,0
444,5
520,7
14,3
15,9
17,5
19,1
20,6
22,2
25,4
28,6
31,8
34,9
36,5
41,3
47,6
50,8
66,7
82,5
88,9
98,4
114,3
127,0
149,2
168,3
200,0
234,9
269,9
330,2
387,3
450,8
15,9
19,0
19,0
19,0
22,2
19,0
22,2
22,2
22,2
22,2
22,2
25,4
28,6
31,7
38,1
47,6
54,0
63,5
69,8
84,1
100,0
117,5
146,0
177,8
206,4
260,3
320,7
374,6
Ø
Externo
Nominal
A
Espessura
mm
B
Ø
Gola
mm
F
Altura
total
mm
E
Ø
Interno
mm
D
4
4
4
4
4
8
8
8
8
8
12
12
16
16
15,8
20,8
26,7
35,0
40,9
52,6
62,7
78,0
102,4
128,3
154,2
202,7
254,5
304,8
Ø
Ressalto
mm
C
Ø
Furacão
mm
G
N°
de Furos
Ø
Furo
mm
H
Ø
Ressalto
mm
C
Base
Gola
mm
I
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9
323,8
38,1
30,2
38,1
49,2
58,7
65,1
77,8
90,5
107,9
134,9
163,5
192,1
246,1
304,8
365,1
52,4
57,1
61,9
65,1
68,3
69,8
76,2
79,4
85,7
98,4
98,4
111,1
117,5
130,2
21,3
26,7
33,4
42,2
48,3
60,3
73,1
88,9
114,3
141,2
168,3
219,1
273,0
323,8
34,9
42,9
50,8
63,5
73,0
92,1
104,8
127,0
157,2
185,7
215,9
269,9,
323,8
381,0
• Materiais:
classe de pressão
•Definir Schedule do tubo que será
soldado o flange

Catalogo acesso rev-20-05-08_baixa

Mais conteúdo relacionado

Mais procurados

Último

Catalogo acesso rev-20-05-08_baixa
