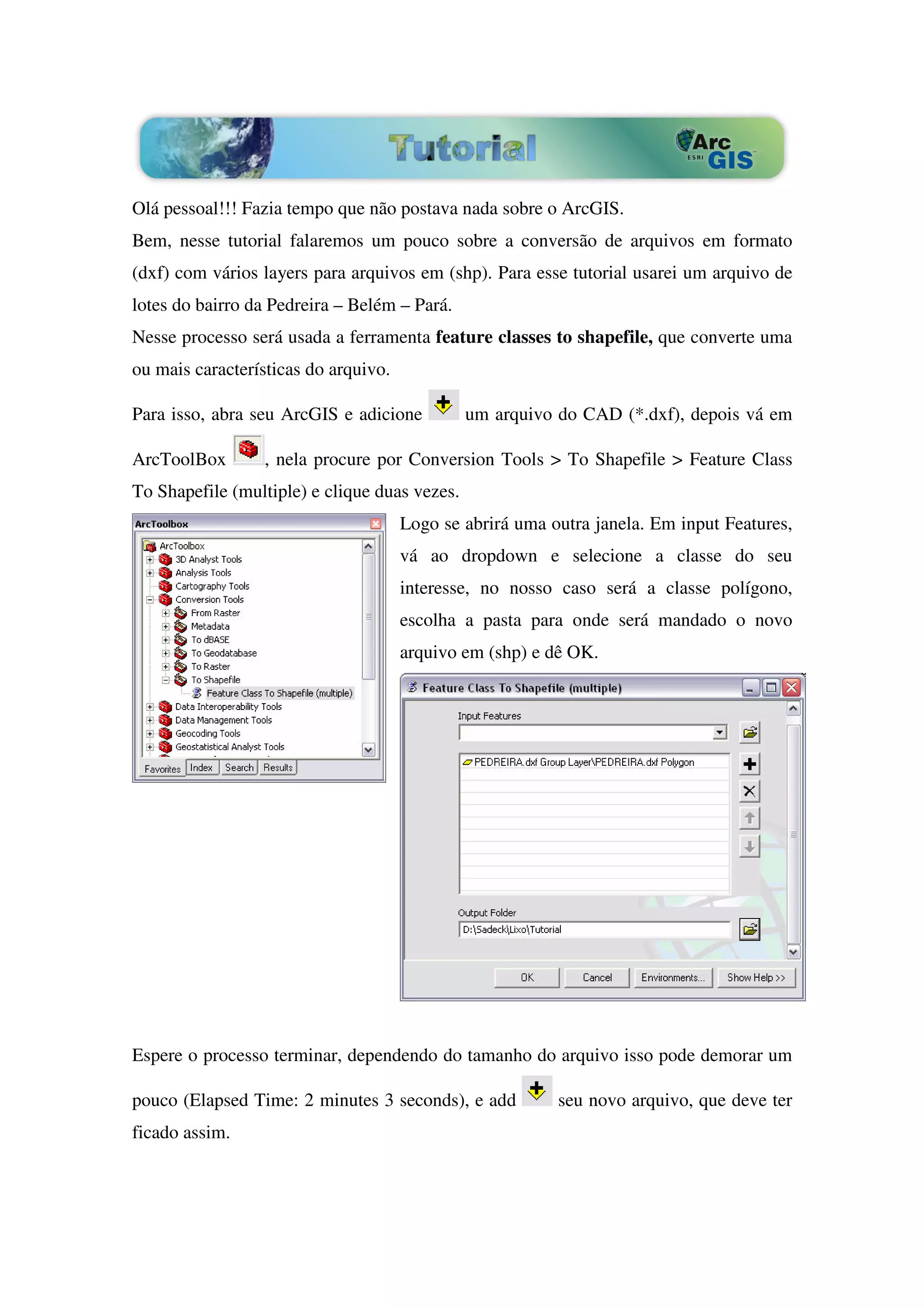

1. Olá pessoal!!! Fazia tempo que não postava nada sobre o ArcGIS.
Bem, nesse tutorial falaremos um pouco sobre a conversão de arquivos em formato
(dxf) com vários layers para arquivos em (shp). Para esse tutorial usarei um arquivo de
lotes do bairro da Pedreira – Belém – Pará.
Nesse processo será usada a ferramenta feature classes to shapefile, que converte uma
ou mais características do arquivo.
Para isso, abra seu ArcGIS e adicione um arquivo do CAD (*.dxf), depois vá em
ArcToolBox , nela procure por Conversion Tools > To Shapefile > Feature Class
To Shapefile (multiple) e clique duas vezes.
Logo se abrirá uma outra janela. Em input Features,
vá ao dropdown e selecione a classe do seu
interesse, no nosso caso será a classe polígono,
escolha a pasta para onde será mandado o novo
arquivo em (shp) e dê OK.
Espere o processo terminar, dependendo do tamanho do arquivo isso pode demorar um
pouco (Elapsed Time: 2 minutes 3 seconds), e add seu novo arquivo, que deve ter
ficado assim.

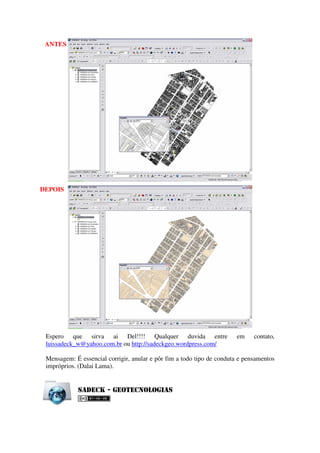

2. ANTES
DEPOIS
Espero que sirva ai Del!!!! Qualquer duvida entre em contato,
luissadeck_w@yahoo.com.br ou http://sadeckgeo.wordpress.com/
