1. BRIGADA DE INCENDIO

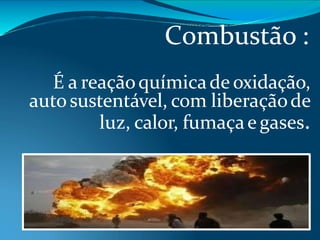

2. Combustão :
É a reaçãoquímicade oxidação,
autosustentável, com liberaçãode
luz, calor, fumaçae gases.

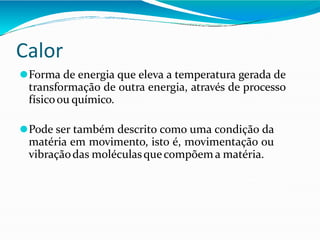

3. Calor
⚫Forma de energia que eleva a temperatura gerada de
transformação de outra energia, através de processo
físicoou químico.
⚫Pode ser também descrito como uma condição da
matéria em movimento, isto é, movimentação ou
vibraçãodas moléculasquecompõema matéria.

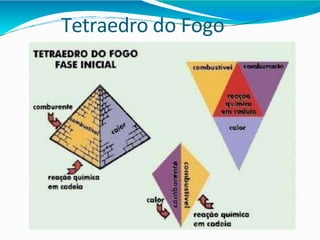

4. Tetraedro do Fogo

6. Propagação do Calor

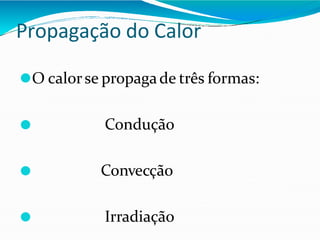

⚫O calorse propagade três formas:
⚫ Condução
⚫ Convecção
⚫ Irradiação

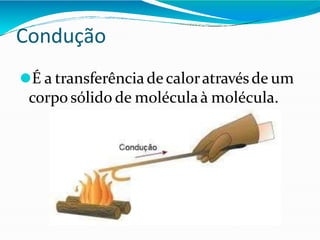

7. Condução
⚫É a transferência decaloratravésde um
corpo sólido de moléculaà molécula.

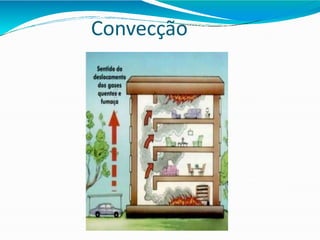

8. Convecção

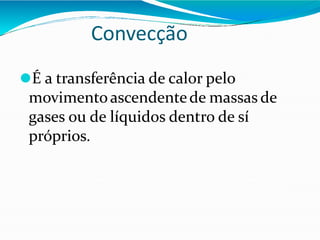

⚫É a transferência de calor pelo
movimentoascendentede massas de
gases ou de líquidos dentro de sí
próprios.

9. Convecção

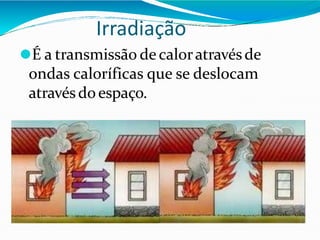

10. Irradiação
⚫É a transmissão decaloratravésde
ondas caloríficas que se deslocam
atravésdoespaço.

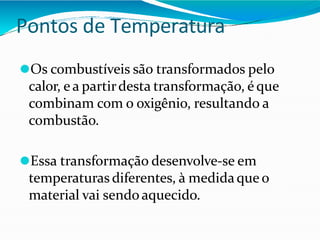

11. Pontos de Temperatura
⚫Os combustíveis são transformados pelo
calor, e a partirdesta transformação, é que
combinam com o oxigênio, resultando a
combustão.
⚫Essa transformação desenvolve-se em
temperaturas diferentes, à medidaque o
material vai sendo aquecido.

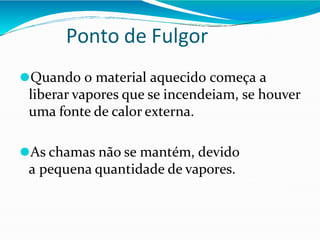

12. Ponto de Fulgor
⚫Quando o material aquecido começa a
liberar vapores que se incendeiam, se houver
uma fonte de calor externa.
⚫As chamas não se mantém, devido
a pequena quantidade de vapores.

13. Ponto de Combustão

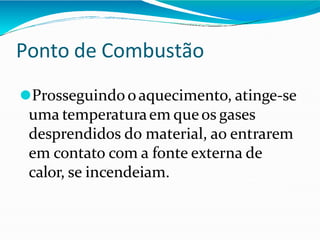

⚫Prosseguindo oaquecimento, atinge-se
uma temperaturaem queos gases
desprendidos do material, ao entrarem
em contato com a fonte externa de
calor, se incendeiam.

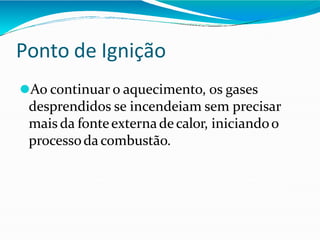

14. Ponto de Ignição
⚫Ao continuar o aquecimento, os gases
desprendidos se incendeiam sem precisar
mais da fonteexternadecalor, iniciandoo
processodacombustão.

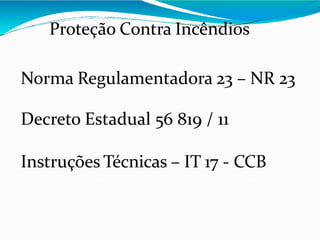

15. Proteção Contra Incêndios
Norma Regulamentadora 23 – NR 23
Decreto Estadual 56 819 / 11
Instruções Técnicas – IT 17 - CCB

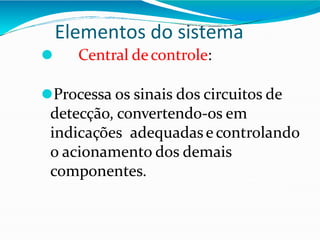

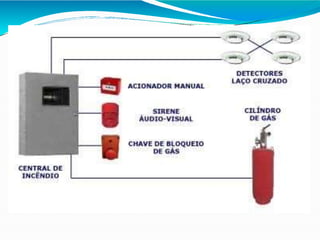

17. Elementos do sistema
⚫ Central decontrole:
⚫Processa os sinais dos circuitos de
detecção, convertendo-os em
indicações adequadase controlando
o acionamento dos demais
componentes.

18. Painel repetidor:
É um equipamento destinado à repetir,
geralmente na forma de texto as
informações de alarme ou defeitos,
provenientes da Central de controle.

19. ⚫Central Sinótica
⚫É um painel repetidor específico,
ondeas indicações do sistema são
feitas em representação
esquemáticado prédio, através de
leds.

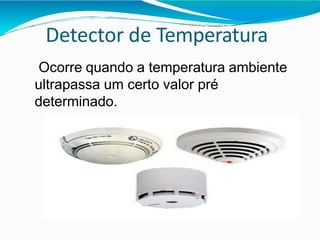

20. Detector de Temperatura
Ocorre quando a temperatura ambiente
ultrapassa um certo valor pré
determinado.

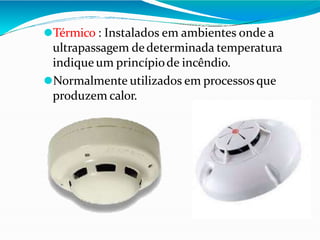

21. ⚫Térmico : Instalados em ambientes onde a
ultrapassagem dedeterminada temperatura
indique um princípiode incêndio.
⚫Normalmente utilizados em processos que
produzem calor.

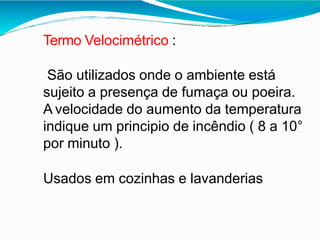

22. Termo Velocimétrico :
São utilizados onde o ambiente está
sujeito a presença de fumaça ou poeira.
A velocidade do aumento da temperatura
indique um principio de incêndio ( 8 a 10°
por minuto ).
Usados em cozinhas e lavanderias

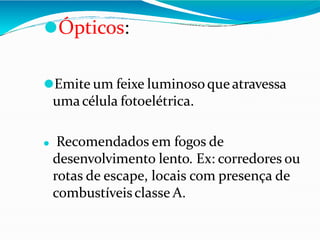

23. ⚫Ópticos:
⚫Emite um feixe luminosoque atravessa
umacélula fotoelétrica.
⚫ Recomendados em fogos de
desenvolvimento lento. Ex: corredores ou
rotas de escape, locais com presença de
combustíveisclasse A.

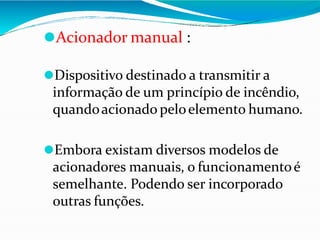

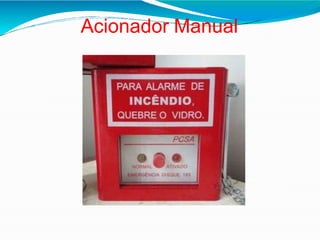

24. ⚫Acionador manual :
⚫Dispositivo destinado a transmitir a
informação de um princípio de incêndio,
quandoacionado peloelemento humano.
⚫Embora existam diversos modelos de
acionadores manuais, o funcionamentoé
semelhante. Podendo ser incorporado
outras funções.

25. Acionador Manual

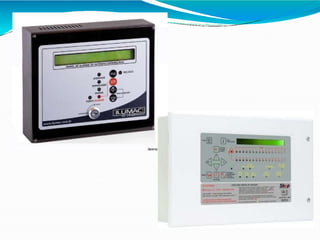

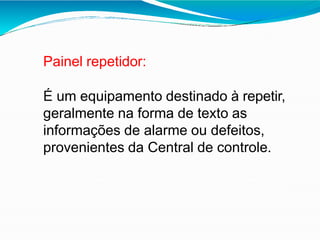

26. Painel repetidor:
É um equipamento destinado à repetir,
geralmente na forma de texto as
informações de alarme ou defeitos,
provenientes da Central de controle.

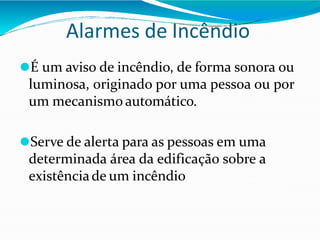

28. Alarmes de Incêndio
⚫É um aviso de incêndio, de forma sonora ou
luminosa, originado por uma pessoa ou por
um mecanismo automático.
⚫Serve de alerta para as pessoas em uma
determinada área da edificação sobre a
existênciade um incêndio

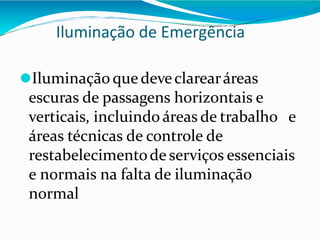

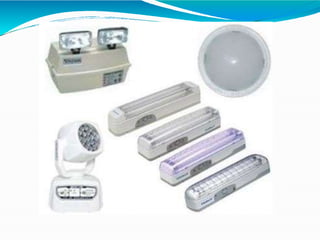

29. Iluminação de Emergência
⚫Iluminação que deveclarearáreas
escuras de passagens horizontais e
verticais, incluindo áreas de trabalho e
áreas técnicas de controle de
restabelecimentode serviços essenciais
e normais na falta de iluminação
normal

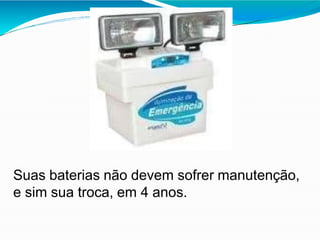

30. Suas baterias não devem sofrer manutenção,
e sim sua troca, em 4 anos.

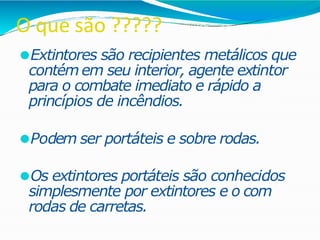

32. O que são ?????
⚫Extintores são recipientes metálicos que
contém em seu interior, agente extintor
para o combate imediato e rápido a
princípios de incêndios.
⚫Podem ser portáteis e sobre rodas.
⚫Os extintores portáteis são conhecidos
simplesmente por extintores e o com
rodas de carretas.

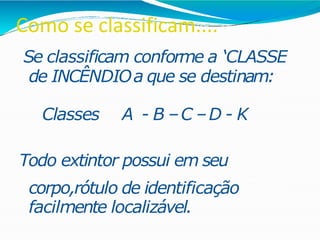

33. Como se classificam....
Se classificam conforme a ‘CLASSE
de INCÊNDIOa que se destinam:
Classes A - B –C –D - K
Todo extintor possui em seu
corpo,rótulo de identificação
facilmente localizável.

34. Instruções de Uso

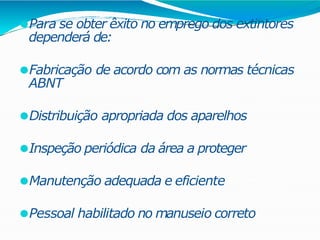

35. ⚫Para se obter êxito no emprego dos extintores
dependerá de:
⚫Fabricação de acordo com as normas técnicas
ABNT
⚫Distribuição apropriada dos aparelhos
⚫Inspeção periódica da área a proteger
⚫Manutenção adequada e eficiente
⚫Pessoal habilitado no manuseio correto

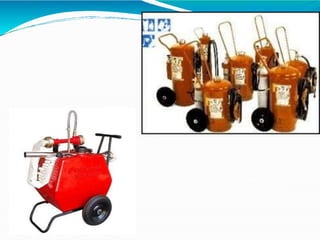

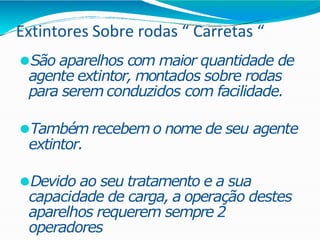

36. Extintores Sobre rodas “ Carretas “
⚫São aparelhos com maior quantidade de
agente extintor, montados sobre rodas
para serem conduzidos com facilidade.
⚫Também recebem o nome de seu agente
extintor.
⚫Devido ao seu tratamento e a sua
capacidade de carga, a operação destes
aparelhos requerem sempre 2
operadores

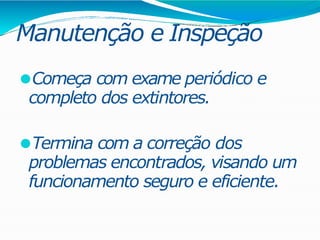

38. Manutenção e Inspeção
⚫Começa com exame periódico e
completo dos extintores.
⚫Termina com a correção dos
problemas encontrados, visando um
funcionamento seguro e eficiente.

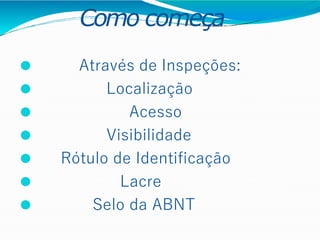

39. Como começa
⚫ Através de Inspeções:
⚫ Localização
⚫ Acesso
⚫ Visibilidade
⚫ Rótulo de Identificação
⚫ Lacre
⚫ Selo da ABNT

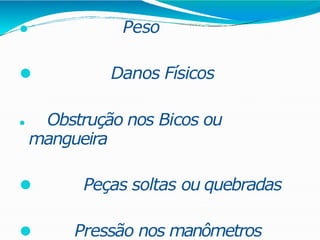

40. ⚫ Peso
⚫ Danos Físicos
⚫ Obstrução nos Bicos ou
mangueira
⚫ Peças soltas ou quebradas
⚫ Pressão nos manômetros

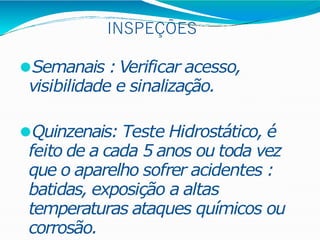

41. INSPEÇÕES
⚫Semanais : Verificar acesso,
visibilidade e sinalização.
⚫Quinzenais: Teste Hidrostático, é
feito de a cada 5 anos ou toda vez
que o aparelho sofrer acidentes :
batidas, exposição a altas
temperaturas ataques químicos ou
corrosão.

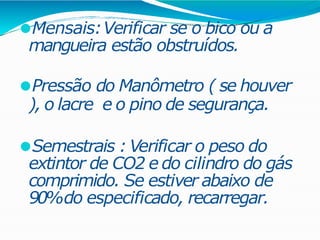

42. ⚫Mensais:Verificar se o bico ou a
mangueira estão obstruídos.
⚫Pressão do Manômetro ( se houver
), o lacre e o pino de segurança.
⚫Semestrais : Verificar o peso do
extintor de CO2 e do cilindro do gás
comprimido. Se estiver abaixo de
90%do especificado, recarregar.

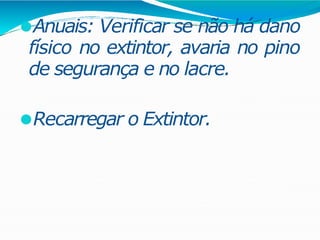

43. ⚫Anuais: Verificar se não há dano
físico no extintor, avaria no pino
de segurança e no lacre.
⚫Recarregar o Extintor.

45. Certificada por
⚫ NBR – 11861
⚫ NBR - 12779

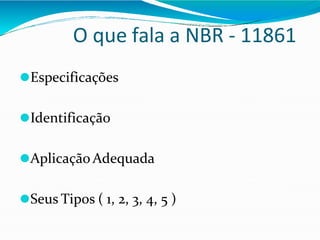

46. O que fala a NBR - 11861
⚫Especificações
⚫Identificação
⚫Aplicação Adequada
⚫Seus Tipos ( 1, 2, 3, 4, 5 )

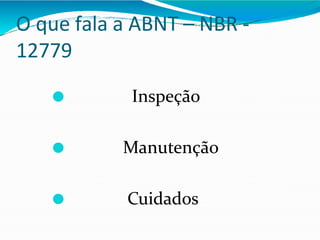

47. O que fala a ABNT – NBR -
12779
⚫ Inspeção
⚫ Manutenção
⚫ Cuidados

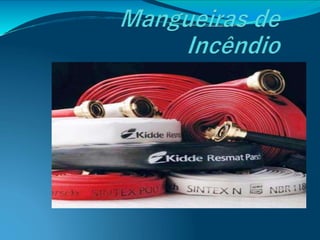

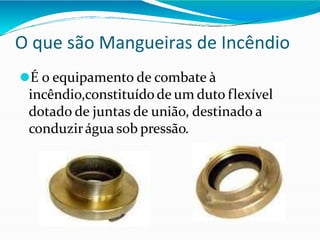

48. O que são Mangueiras de Incêndio
⚫É o equipamento de combate à
incêndio,constituído de um duto flexível
dotado de juntas de união, destinado a
conduzirágua sob pressão.

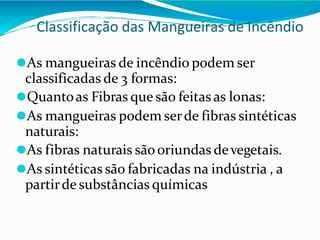

49. Classificação das Mangueiras de Incêndio
⚫As mangueiras de incêndio podem ser
classificadas de 3 formas:
⚫Quantoas Fibras que são feitas as lonas:
⚫As mangueiras podem serde fibras sintéticas
naturais:
⚫As fibras naturais sãooriundas devegetais.
⚫As sintéticas são fabricadas na indústria , a
partirde substâncias químicas

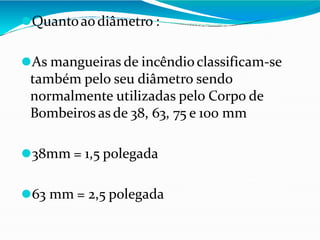

50. ⚫Quantoaodiâmetro :
⚫As mangueiras de incêndioclassificam-se
também pelo seu diâmetro sendo
normalmente utilizadas pelo Corpo de
Bombeiros as de 38, 63, 75 e 100 mm
⚫38mm = 1,5 polegada
⚫63 mm = 2,5 polegada

51. Tipos de mangueiras
⚫As mangueirasde incêndio no Brasil, sãoclassificadas
oficialmentede acordocom a NBR – 11861/98.
⚫Sãoclassificadas em 5 tipos, de acordocom o material
que são fabricadas e o empregoa que se destinam.

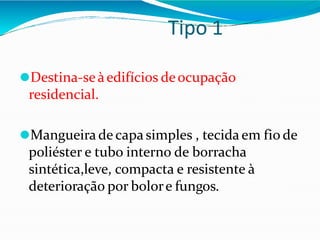

52. Tipo 1
⚫Destina-seàedifícios deocupação
residencial.
⚫Mangueira de capa simples , tecida em fio de
poliéster e tubo interno de borracha
sintética,leve, compacta e resistente à
deterioração por bolore fungos.

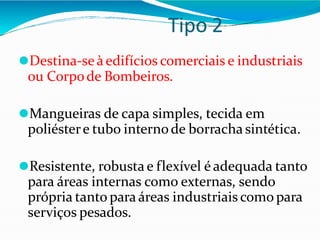

53. Tipo 2
⚫Destina-seàedifícios comerciais e industriais
ou Corpode Bombeiros.
⚫Mangueiras de capa simples, tecida em
poliéstere tubo internode borracha sintética.
⚫Resistente, robusta e flexível é adequada tanto
para áreas internas como externas, sendo
própria tanto para áreas industriais como para
serviços pesados.

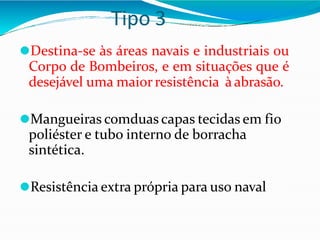

54. Tipo 3
⚫Destina-se às áreas navais e industriais ou
Corpo de Bombeiros, e em situações que é
desejável uma maiorresistência à abrasão.
⚫Mangueiras comduas capas tecidas em fio
poliéster e tubo interno de borracha
sintética.
⚫Resistência extra própria para uso naval

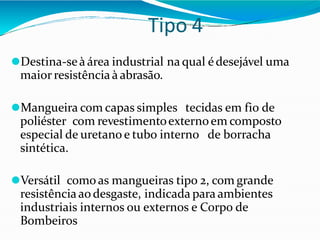

55. Tipo 4
⚫Destina-seà área industrial na qual édesejável uma
maior resistência à abrasão.
⚫Mangueira com capas simples tecidas em fio de
poliéster com revestimentoexternoem composto
especial de uretano e tubo interno de borracha
sintética.
⚫Versátil como as mangueiras tipo 2, com grande
resistênciaaodesgaste, indicada para ambientes
industriais internos ou externos e Corpo de
Bombeiros

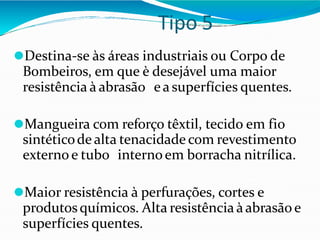

56. Tipo 5
⚫Destina-se às áreas industriais ou Corpo de
Bombeiros, em que è desejável uma maior
resistência à abrasão easuperfícies quentes.
⚫Mangueira com reforço têxtil, tecido em fio
sintéticode alta tenacidade com revestimento
externo e tubo internoem borracha nitrílica.
⚫Maior resistência à perfurações, cortes e
produtosquímicos. Alta resistência àabrasão e
superfícies quentes.

57. Nas duas extremidades

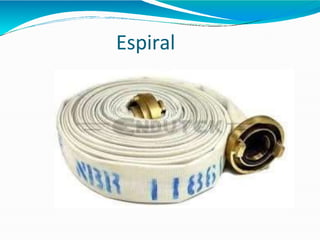

58. Espiral

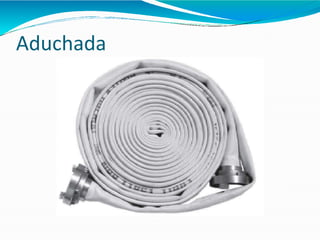

59. Aduchada

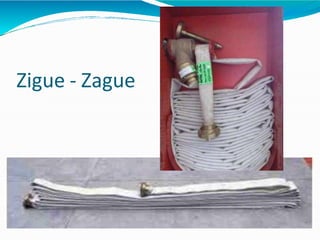

60. Zigue - Zague

61. Linhas de Mangueiras
⚫Sãoconjuntosde mangueiras acopladas, formando
um sistema para transportes deágua.
⚫Dependendodo tipo de utilização pode ser:
⚫ LinhaAdutora
⚫ Linhade Ataque
⚫ Linha Direta
⚫ Linha Siamesa

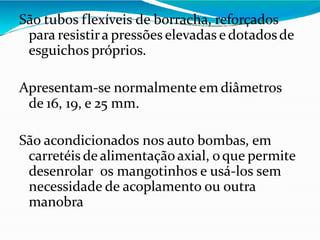

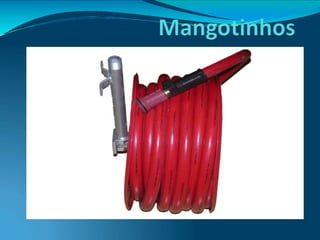

63. São tubos flexíveis de borracha, reforçados
para resistira pressões elevadas e dotadosde
esguichos próprios.
Apresentam-se normalmente em diâmetros
de 16, 19, e 25 mm.
São acondicionados nos auto bombas, em
carretéis de alimentação axial, oque permite
desenrolar os mangotinhos e usá-los sem
necessidade de acoplamento ou outra
manobra

65. Chuveiros Automáticos ou Sprinklers

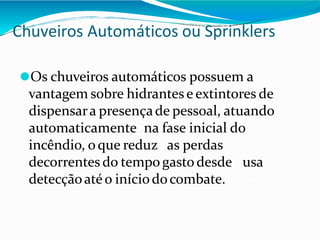

⚫Os chuveiros automáticos possuem a
vantagem sobre hidrantes e extintores de
dispensara presençade pessoal, atuando
automaticamente na fase inicial do
incêndio, oque reduz as perdas
decorrentes do tempogasto desde usa
detecçãoatéo iníciodocombate.

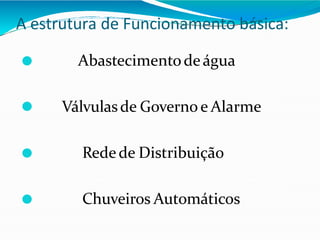

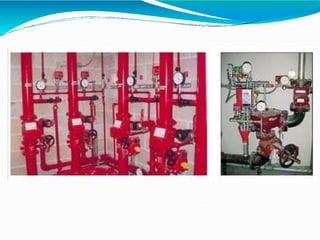

67. A estrutura de Funcionamento básica:
⚫ Abastecimentodeágua

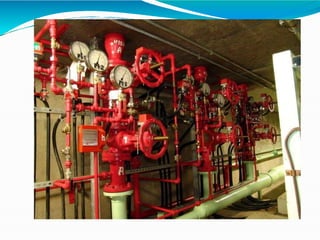

⚫ Válvulasde Governo e Alarme
⚫ Redede Distribuição
⚫ Chuveiros Automáticos

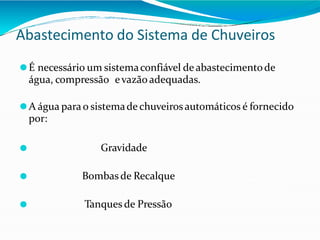

68. Abastecimento do Sistema de Chuveiros
⚫É necessário um sistemaconfiável de abastecimentode
água, compressão evazão adequadas.
⚫A água parao sistemade chuveirosautomáticos é fornecido
por:
⚫ Gravidade
⚫ Bombasde Recalque
⚫ Tanques de Pressão

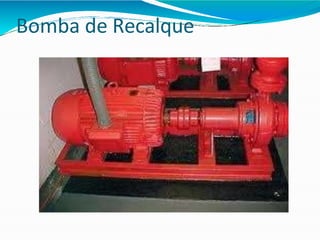

69. Bomba de Recalque

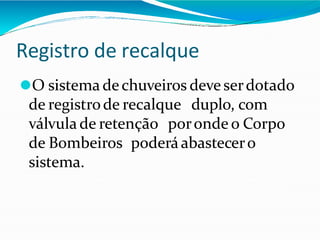

70. Registro de recalque
⚫O sistema dechuveiros deve serdotado
de registrode recalque duplo, com
válvula de retenção poronde o Corpo
de Bombeiros poderá abastecero
sistema.

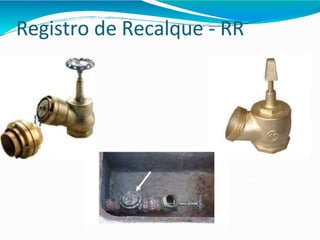

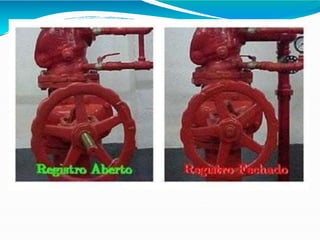

71. Registro de Recalque - RR

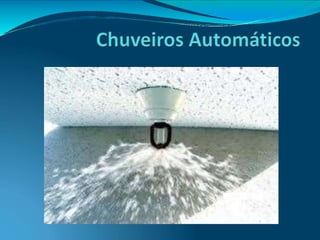

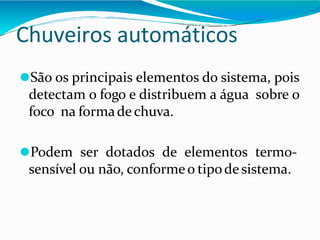

77. Chuveiros automáticos

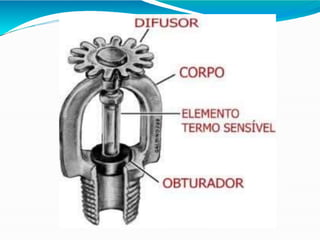

⚫São os principais elementos do sistema, pois
detectam o fogo e distribuem a água sobre o
foco na formade chuva.
⚫Podem ser dotados de elementos termo-
sensível ou não, conformeo tipode sistema.

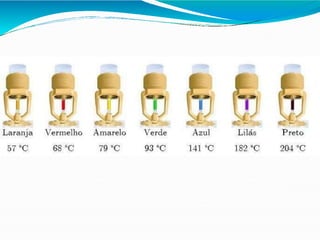

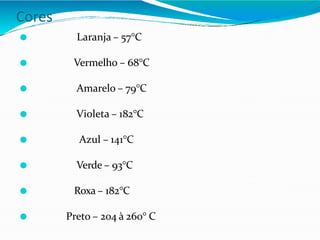

79. Cores
⚫ Laranja – 57°C
⚫ Vermelho – 68°C
⚫ Amarelo – 79°C
⚫ Violeta – 182°C
⚫ Azul – 141°C
⚫ Verde – 93°C
⚫ Roxa – 182°C
⚫ Preto – 204 à 260° C

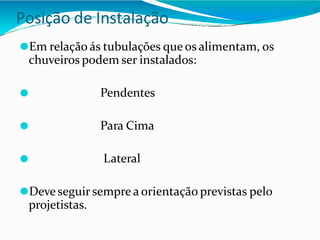

81. Posição de Instalação
⚫Em relação ás tubulações que os alimentam, os
chuveiros podem ser instalados:
⚫ Pendentes
⚫ Para Cima
⚫ Lateral
⚫Deve seguir sempre a orientação previstas pelo
projetistas.
