1. Introdução ao
Rodolfo Ribeiro Gomes

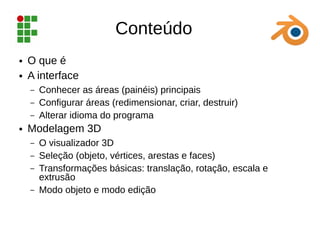

2. Conteúdo
● O que é
● A interface
– Conhecer as áreas (painéis) principais
– Configurar áreas (redimensionar, criar, destruir)
– Alterar idioma do programa
● Modelagem 3D
– O visualizador 3D
– Seleção (objeto, vértices, arestas e faces)
– Transformações básicas: translação, rotação, escala e
extrusão
– Modo objeto e modo edição

3. Parte 1
O Blender

4. O Blender
● Imagem
● Animação
● Jogo (interação)
● Gratuito e de código aberto
● Programável
● Disponível em
http://www.blender.org

5. Parte 2
A interface

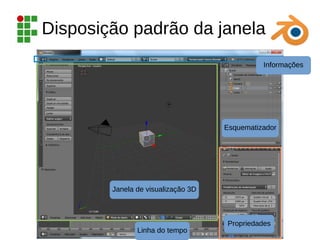

6. Disposição padrão da janela
Janela de visualização 3D
Esquematizador
Propriedades
Linha do tempo
Propriedades
Informações

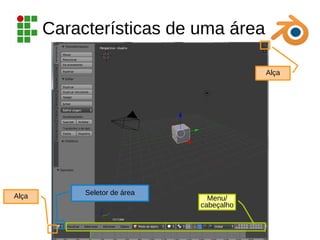

7. Características de uma área
Seletor de área
Alça
Alça
Menu/
cabeçalho

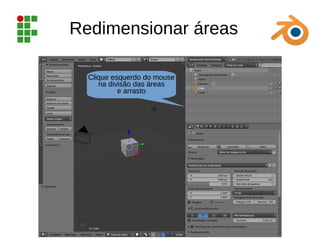

8. Redimensionar áreas
Clique esquerdo do mouse
na divisão das áreas
e arrasto

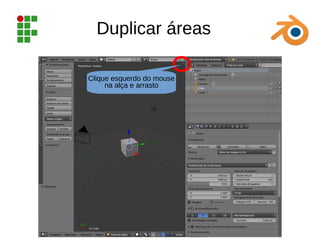

9. Duplicar áreas
Clique esquerdo do mouse
na alça e arrasto

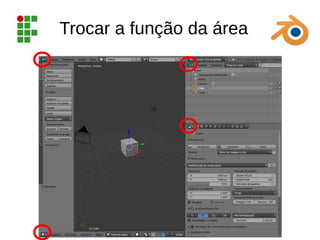

10. Trocar a função da área

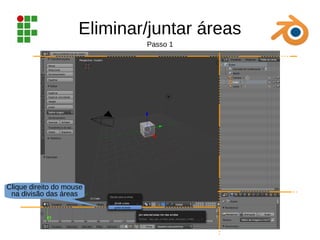

11. Eliminar/juntar áreas
Clique direito do mouse
na divisão das áreas
Passo 1

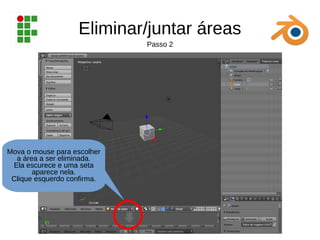

12. Eliminar/juntar áreas
Mova o mouse para escolher
a área a ser eliminada.
Ela escurece e uma seta
aparece nela.
Clique esquerdo confirma.
Passo 2

13. Eliminando áreas
(segunda forma)
Clique do mouse na alça
e arraste para fora da área
(neste caso, para cima)

14. Ativando a tradução da
interface
Nome da Área:
User Preferences
Preferências do usuário
1
2
4
3 International Fonts

15. Parte 3
Introdução à modelagem 3D

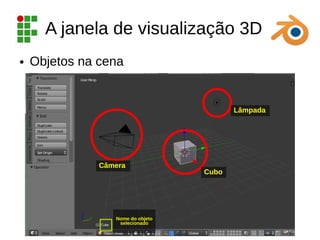

16. A janela de visualização 3D
● Objetos na cena
Lâmpada
Cubo
Câmera
Nome do objeto
selecionado

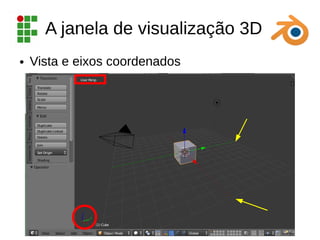

17. A janela de visualização 3D
● Vista e eixos coordenados

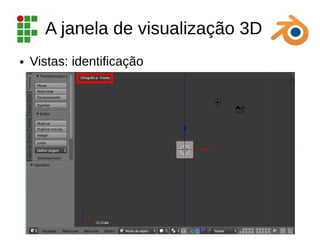

18. A janela de visualização 3D
● Vistas: identificação

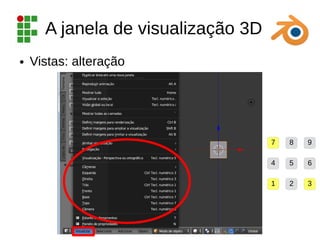

19. A janela de visualização 3D
● Vistas: alteração
1 2 3
4 5 6
7 8 9

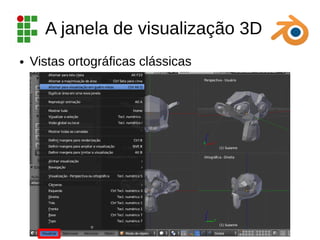

20. A janela de visualização 3D
● Vistas ortográficas clássicas

21. A janela de visualização 3D
● Vistas personalizada: botão do meio do mouse
– Zoom
– Rotação
– Translação
– Translação restrita a um eixo
ou
CTRL
Shift
Shift
e CTRL

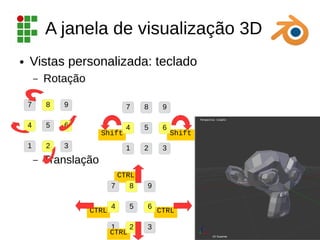

22. 1
CTRL
CTRL
CTRL
Shift
A janela de visualização 3D
● Vistas personalizada: teclado
– Rotação
– Translação
Shift
CTRL
1 2 3
4 5 6
7 8 9
1 2 3
4 5 6
7 8 9
2 3
4 5 6
7 8 9

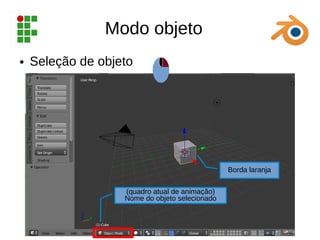

23. Modo objeto
● Seleção de objeto
Borda laranja
(quadro atual de animação)
Nome do objeto selecionado

24. Modo objeto
● Seleção de mais de um objeto Shift
(quadro atual de animação)
Nome do objeto selecionado
por último – objeto ativo

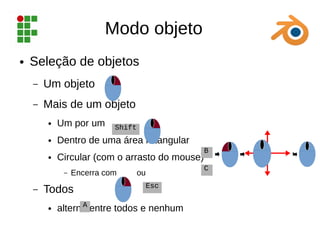

25. Modo objeto
● Seleção de objetos
– Um objeto
– Mais de um objeto
● Um por um
● Dentro de uma área retangular
● Circular (com o arrasto do mouse)
– Encerra com ou
– Todos
● alterna entre todos e nenhum
Shift
A
B , , ,
C
Esc

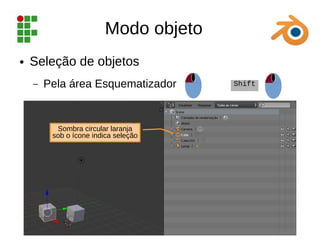

26. Modo objeto
● Seleção de objetos
– Pela área Esquematizador Shift
Sombra circular laranja
sob o ícone indica seleção

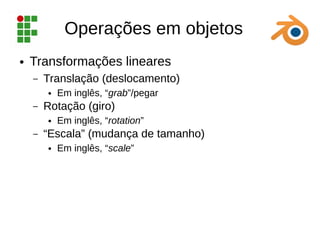

27. Operações em objetos
● Transformações lineares
– Translação (deslocamento)
● Em inglês, “grab”/pegar
– Rotação (giro)
● Em inglês, “rotation”
– “Escala” (mudança de tamanho)
● Em inglês, “scale”

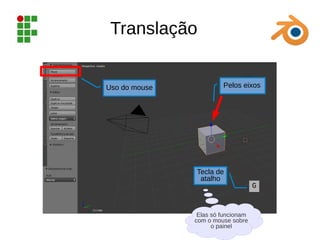

28. Translação
Uso do mouse Pelos eixos
Tecla de
atalho
G
Elas só funcionam
com o mouse sobre
o painel

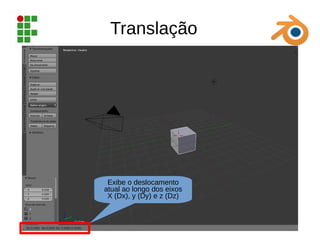

29. Translação
Exibe o deslocamento
atual ao longo dos eixos
X (Dx), y (Dy) e z (Dz)

30. Translação
Para restringir a
translação em um só eixo:
tecle X, Y ou Z
após iniciar a operação
(novamente para orientação local)
Para um deslocamento
preciso, digite o valor
Eixo de
translação
(X)

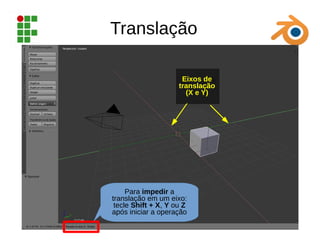

31. Translação
Para impedir a
translação em um eixo:
tecle Shift + X, Y ou Z
após iniciar a operação
Eixos de
translação
(X e Y)

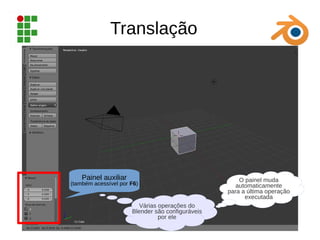

32. Translação
Painel auxiliar
(também acessível por F6)
Várias operações do
Blender são configuráveis
por ele
O painel muda
automaticamente
para a última operação
executada

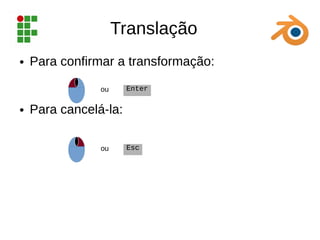

33. Translação
● Para confirmar a transformação:
● Para cancelá-la:
Enter
ou
Esc
ou

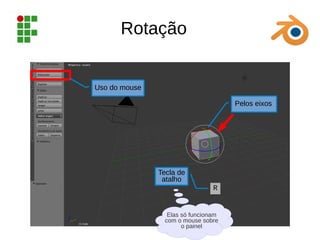

34. Rotação
Uso do mouse
Pelos eixos
Tecla de
atalho
R
Elas só funcionam
com o mouse sobre
o painel

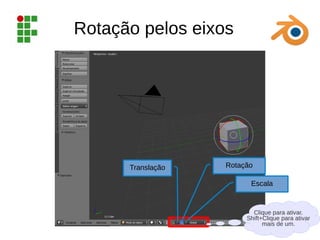

35. Rotação pelos eixos
Rotação
Translação
Escala
Clique para ativar.
Shift+Clique para ativar
mais de um.

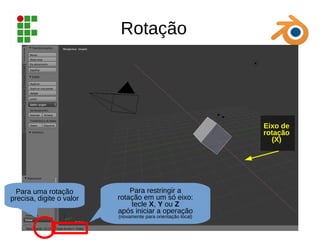

36. Rotação
Para restringir a
rotação em um só eixo:
tecle X, Y ou Z
após iniciar a operação
(novamente para orientação local)
Para uma rotação
precisa, digite o valor
Eixo de
rotação
(X)

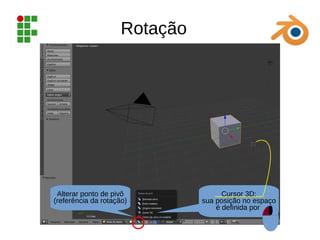

37. Rotação
Alterar ponto de pivô
(referência da rotação)
Cursor 3D:
sua posição no espaço
é definida por

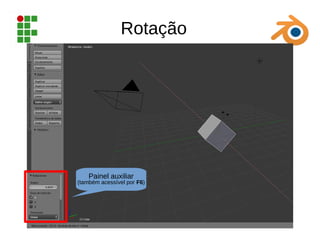

38. Rotação
Painel auxiliar
(também acessível por F6)

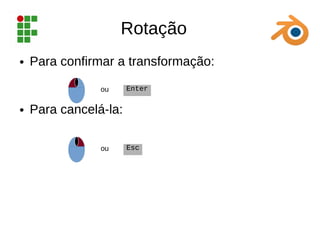

39. Rotação
● Para confirmar a transformação:
● Para cancelá-la:
Enter
ou
Esc
ou

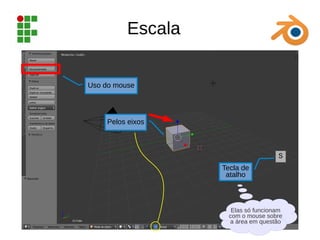

40. Escala
Uso do mouse
Pelos eixos
Tecla de
atalho
S
Elas só funcionam
com o mouse sobre
a área em questão

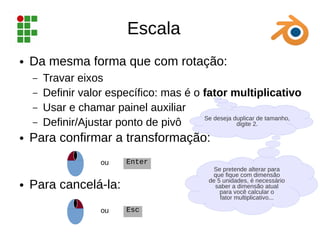

41. Se deseja duplicar de tamanho,
digite 2.
Escala
● Da mesma forma que com rotação:
– Travar eixos
– Definir valor específico: mas é o fator multiplicativo
– Usar e chamar painel auxiliar
– Definir/Ajustar ponto de pivô
● Para confirmar a transformação:
● Para cancelá-la:
Enter
ou
Esc
ou
Se pretende alterar para
que fique com dimensão
de 5 unidades, é necessário
saber a dimensão atual
para você calcular o
fator multiplicativo...

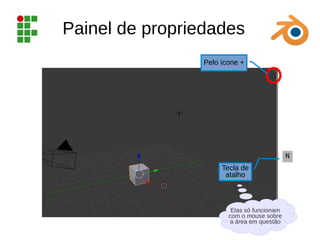

42. Painel de propriedades
Tecla de
atalho
N
Elas só funcionam
com o mouse sobre
a área em questão
Pelo ícone +

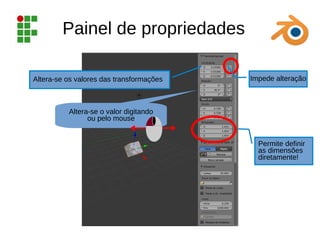

43. Painel de propriedades
Altera-se os valores das transformações
Permite definir
as dimensões
diretamente!
Altera-se o valor digitando
ou pelo mouse
Impede alteração

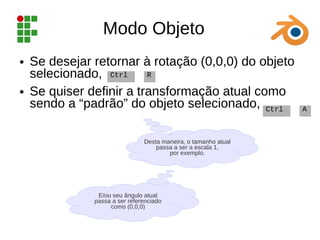

44. Modo Objeto
● Se desejar retornar à rotação (0,0,0) do objeto
selecionado,
● Se quiser definir a transformação atual como
sendo a “padrão” do objeto selecionado,
Ctrl R
Ctrl A
Desta maneira, o tamanho atual
passa a ser a escala 1,
por exemplo.
E/ou seu ângulo atual
passa a ser referenciado
como (0,0,0)

45. Modo Objeto
● Adicionar novos objetos
Guia Criar
Tecla de
atalho
Shift
Elas só funcionam
com o mouse sobre
o painel
A

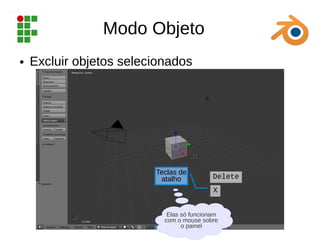

46. Modo Objeto
● Excluir objetos selecionados
Teclas de
atalho Delete
Elas só funcionam
com o mouse sobre
o painel
X

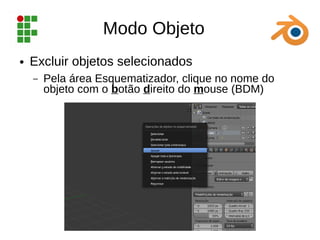

47. Modo Objeto
● Excluir objetos selecionados
– Pela área Esquematizador, clique no nome do
objeto com o botão direito do mouse (BDM)

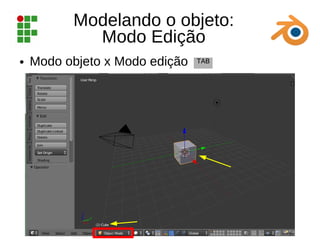

48. Modelando o objeto:
Modo Edição
● Modo objeto x Modo edição TAB

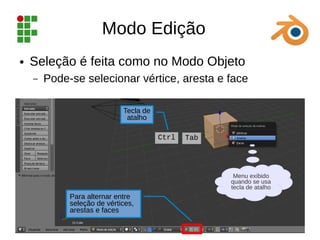

49. Modo Edição
● Seleção é feita como no Modo Objeto
– Pode-se selecionar vértice, aresta e face
Tecla de
atalho
Ctrl
Menu exibido
quando se usa
tecla de atalho
Tab
Para alternar entre
seleção de vértices,
arestas e faces

50. Modo Edição
● As transformações de movimentação, rotação e
escala são feitas das mesmas maneiras que no
Modo Objeto
– Podem ser aplicadas a vértices, arestas e faces!
● É possível fazer Extrusão
– Seja para vértices, arestas ou faces
– É possível digitar o quanto alongar para precisão
– Tecla de atalho E
