Este documento discute bancos de dados orientados a objetos, comparando-os com bancos de dados relacionais tradicionais. Ele apresenta as vantagens dos bancos de dados orientados a objetos, como suporte nativo a objetos e dados complexos. O documento também analisa duas opções de bancos de dados orientados a objetos disponíveis no mercado: Jasmine e POET. Finalmente, discute o processo de desenvolvimento de um sistema utilizando bancos de dados orientados a objetos.

1. Bancos de Dados Orientados a Objeto Estudo de Casos Kelly Prudente Pereira Luciano Soares Bohnert Orientador: Fernando Albuquerque

2. Objetivos do Projeto Estudar a evolu ção na área de Bancos de Dados até o paradigma da Orientação a Objetos. Avaliar o porque de Bancos de dados Orientados a Objetos. Analisar duas opções disponíveis no mercado: Jasmine Poet Implementar um sistema exemplo utilizado um banco de dados Orientado a Objetos (Jasmine).

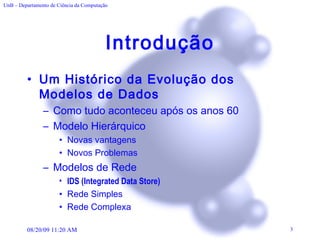

3. Introdução Um Histórico da Evolução dos Modelos de Dados Como tudo aconteceu após os anos 60 Modelo Hierárquico Novas vantagens Novos Problemas Modelos de Rede IDS (Integrated Data Store) Rede Simples Rede Complexa

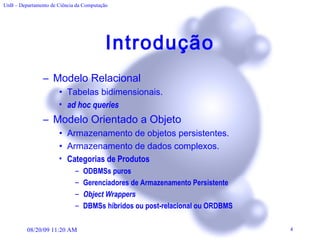

4. Introdução Modelo Relacional Tabelas bidimensionais. ad hoc queries Modelo Orientado a Objeto Armazenamento de objetos persistentes. Armazenamento de dados complexos. Categorias de Produtos ODBMSs puros Gerenciadores de Armazenamento Persistente Object Wrappers DBMSs híbridos ou post-relacional ou ORDBMS

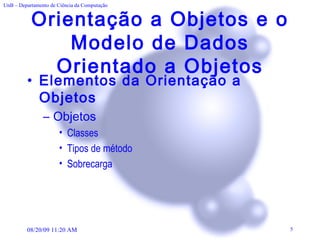

5. Orientação a Objetos e o Modelo de Dados Orientado a Objetos Elementos da Orientação a Objetos Objetos Classes Tipos de método Sobrecarga

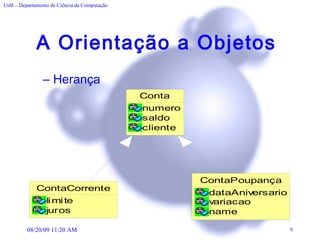

6. A Orientação a Objetos Herança

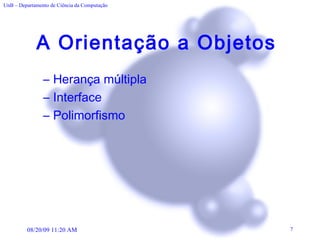

7. A Orientação a Objetos Herança múltipla Interface Polimorfismo

8. O modelo de Dados Orientado a Objeto Relacionamentos entre os dados Identificadores de Objetos Gerenciamento de memória Relacionamento Um-Muitos Relacionamento Muitos-Muitos Relacionamento “É um (a)” Relacionamento Extends Relacionamento Todo-Parte

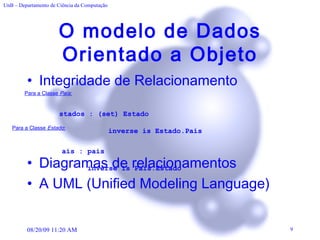

9. O modelo de Dados Orientado a Objeto Integridade de Relacionamento Diagramas de relacionamentos A UML (Unified Modeling Language) Para a Classe País : Para a Classe Estado : Estados : (set) Estado inverse is Estado.País Pais : pais inverse is País.Estado

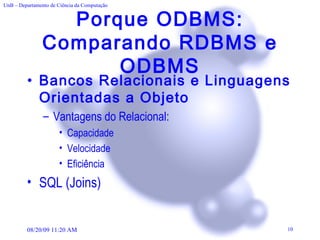

10. Porque ODBMS: Comparando RDBMS e ODBMS Bancos Relacionais e Linguagens Orientadas a Objeto Vantagens do Relacional: Capacidade Velocidade Eficiência SQL (Joins)

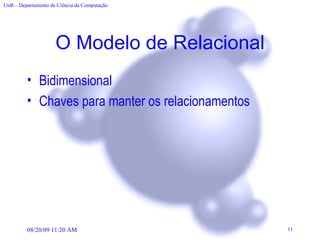

11. O Modelo de Relacional Bidimensional Chaves para manter os relacionamentos

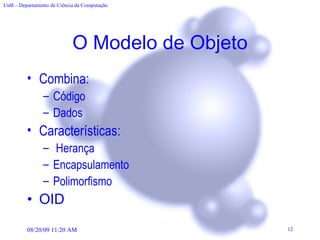

12. O Modelo de Objeto Combina: Código Dados Características: Herança Encapsulamento Polimorfismo OID

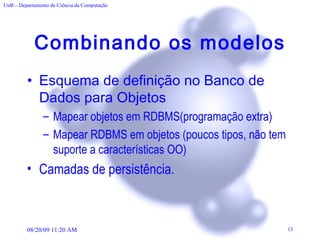

13. Combinando os modelos Esquema de definição no Banco de Dados para Objetos Mapear objetos em RDBMS(programação extra) Mapear RDBMS em objetos (poucos tipos, não tem suporte a características OO) Camadas de persistência.

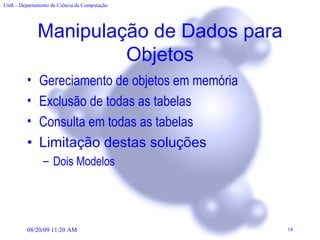

14. Manipulação de Dados para Objetos Gereciamento de objetos em memória Exclusão de todas as tabelas Consulta em todas as tabelas Limitação destas soluções Dois Modelos

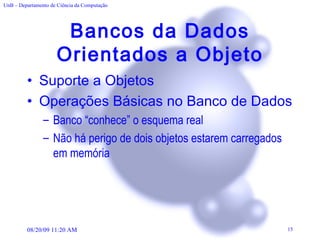

15. Bancos da Dados Orientados a Objeto Suporte a Objetos Operações Básicas no Banco de Dados Banco “conhece” o esquema real Não há perigo de dois objetos estarem carregados em memória

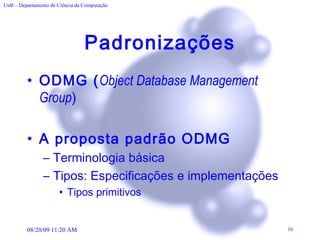

16. Padronizações ODMG ( Object Database Management Group ) A proposta padrão ODMG Terminologia básica Tipos: Especificações e implementações Tipos primitivos

17. Padronizações Herança Herança e interfaces Extends interface Empregado {....}; interface Professor : Empregado {....}; interface Professor_Substituto : Professor {....}; interface Professor_Auxiliar : Professor {....};

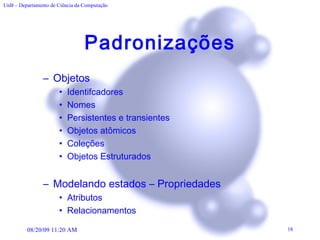

18. Padronizações Objetos Identifcadores Nomes Persistentes e transientes Objetos atômicos Coleções Objetos Estruturados Modelando estados – Propriedades Atributos Relacionamentos

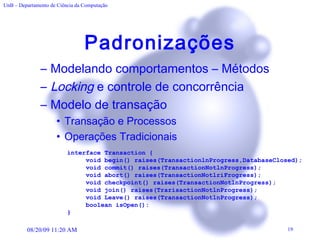

19. Padronizações Modelando comportamentos – Métodos Locking e controle de concorrência Modelo de transação Transação e Processos Operações Tradicionais interface Transaction { void begin() raises(TransactionlnProgress,DatabaseClosed); void commit() raises(TransactionNotlnProgress); void abort() raises(TransactionNotlriFrogress); void checkpoint() raises(TransactionNotlnProgress); void join() raises(TrarisactionNotlnProgress); void Leave() raises(TransactionNotlnProgress); boolean isOpen(): }

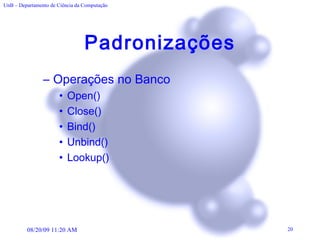

20. Padronizações Operações no Banco Open() Close() Bind() Unbind() Lookup()

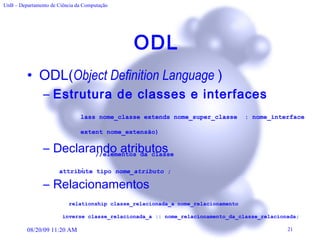

21. ODL ODL( Object Definition Language ) Estrutura de classes e interfaces Declarando atributos Relacionamentos c lass nome_classe extends nome_super_classe : nome_interface (extent nome_extensão) { //elementos da classe }; attribute tipo nome_atributo ; relationship classe_relacionada_a nome_relacionamento inverse classe_relacionada_a :: nome_relacionamento_da_classe_relacionada;

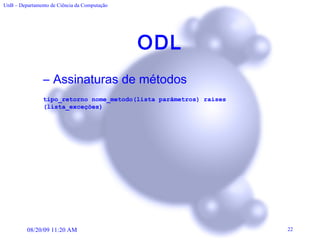

22. ODL Assinaturas de métodos tipo_retorno nome_metodo(lista parâmetros) raises (lista_exceções)

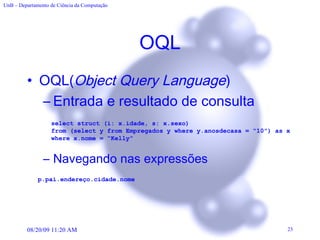

23. OQL OQL( Object Query Language ) Entrada e resultado de consulta Navegando nas expressões select struct (i: x.idade, s: x.sexo) from (select y from Empregados y where y.anosdecasa = “10”) as x where x.nome = “Kelly” p.pai.endereço.cidade.nome

24. OQL Predicados Operadores booleanos Polimorfismo “ late binding ” Class indicator select p.atividades from Pessoas p select ((Estudante)p).nota from Pessoas p where “curso” in atividades

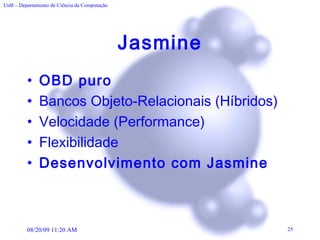

25. Jasmine OBD puro Bancos Objeto-Relacionais (Híbridos) Velocidade (Performance) Flexibilidade Desenvolvimento com Jasmine

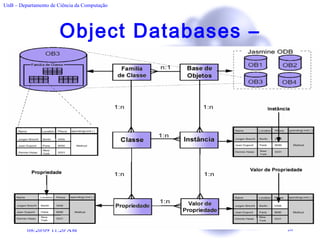

26. Object Databases – Conceitos do Jasmine

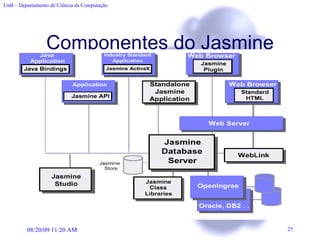

27. Componentes do Jasmine

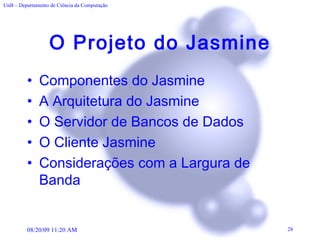

28. O Projeto do Jasmine Componentes do Jasmine A Arquitetura do Jasmine O Servidor de Bancos de Dados O Cliente Jasmine Considerações com a Largura de Banda

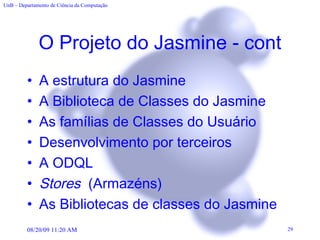

29. O Projeto do Jasmine - cont A estrutura do Jasmine A Biblioteca de Classes do Jasmine As famílias de Classes do Usuário Desenvolvimento por terceiros A ODQL Stores (Armazéns) As Bibliotecas de classes do Jasmine

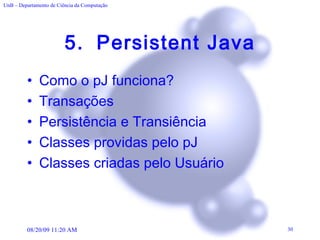

30. 5. Persistent Java Como o pJ funciona? Transações Persistência e Transiência Classes providas pelo pJ Classes criadas pelo Usuário

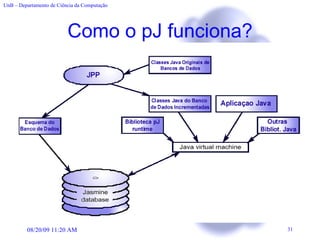

31. Como o pJ funciona?

32. Persistent Java – Ativação

33. Persistent Java - cont O modelo de ativação do pJ Bases de Dados e Transações (Objetos) Abrindo uma base de Dados Nomeando e procurando por Objetos no Banco de Dados Gerenciando Transações Métodos Gerados

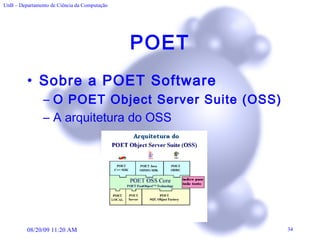

34. POET Sobre a POET Software O POET Object Server Suite (OSS) A arquitetura do OSS

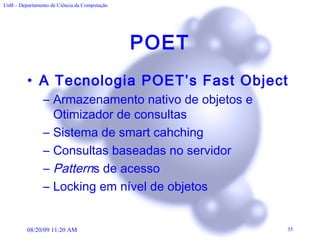

35. POET A Tecnologia POET’s Fast Object Armazenamento nativo de objetos e Otimizador de consultas Sistema de smart cahching Consultas baseadas no servidor Pattern s de acesso Locking em nível de objetos

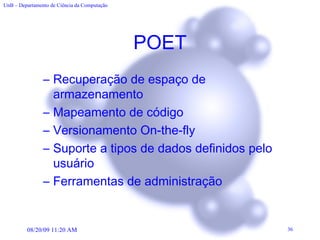

36. POET Recuperação de espaço de armazenamento Mapeamento de código Versionamento On-the-fly Suporte a tipos de dados definidos pelo usuário Ferramentas de administração

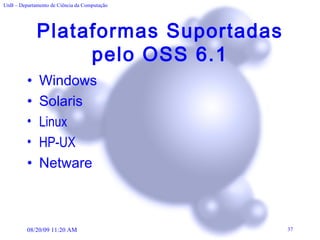

37. Plataformas Suportadas pelo OSS 6.1 Windows Solaris Linux HP-UX Netware

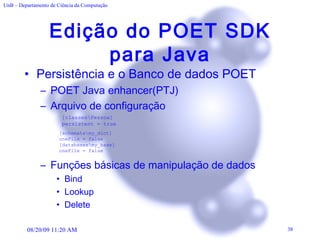

38. Edição do POET SDK para Java Persistência e o Banco de dados POET POET Java enhancer(PTJ) Arquivo de configuração Funções básicas de manipulação de dados Bind Lookup Delete [classes\Pessoa] persistent = true [schemata\my_dict] oneFile = false [databases\my_base] oneFile = false

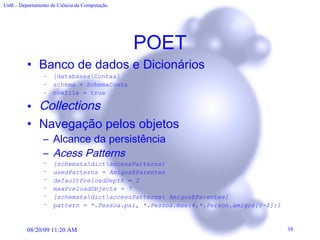

39. POET Banco de dados e Dicionários [databases\Contas] schema = SchemaConta onefile = true Collection s Navegação pelos objetos Alcance da persistência Acess Patterns [ schemata\dict\accessPatterns] usedPatterns = AmigosEParentes defaultPreloadDepth = 2 maxPreloadObjects = 7 [schemata\dict\accessPatterns\ AmigosEParentes] pattern = *.Pessoa.pai, *.Pessoa.mae:4,*.Person.amigos[0-$]:1

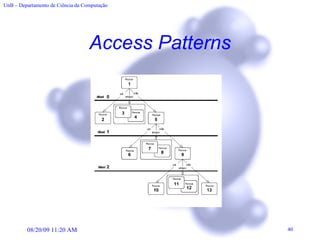

40. Access Patterns

41. Poet - Transações Transações Database db = new Database(); db.open(...); Transaction trans = new Transaction( db ); trans.begin(); Locks Checkpoints Transações aninhadas

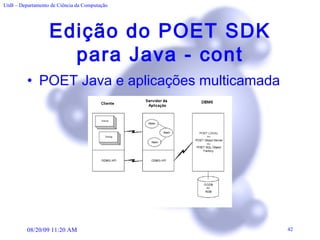

42. Edição do POET SDK para Java - cont POET Java e aplicações multicamada

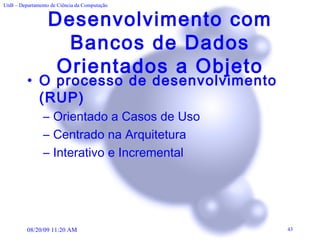

43. Desenvolvimento com Bancos de Dados Orientados a Objeto O processo de desenvolvimento (RUP) Orientado a Casos de Uso Centrado na Arquitetura Interativo e Incremental

44. Modelagem do Sistema Business Modeling Business Actors Business Use-Case Model Business Object Model

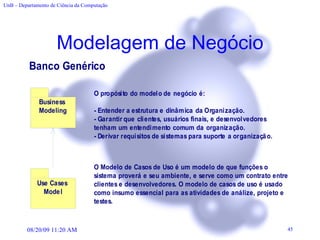

45. Modelagem de Negócio

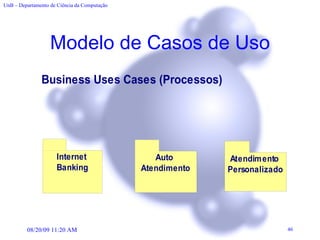

46. Modelo de Casos de Uso

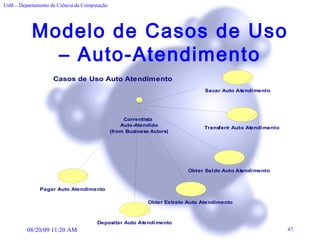

47. Modelo de Casos de Uso – Auto-Atendimento

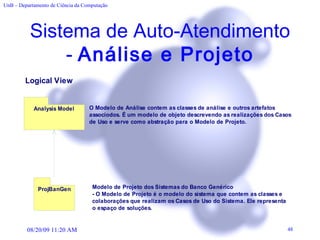

48. Sistema de Auto-Atendimento - Análise e Projeto

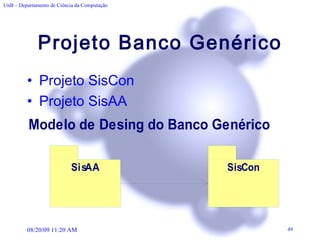

49. Projeto Banco Genérico Projeto SisCon Projeto SisAA

50. Projeto – Sistema de Contas

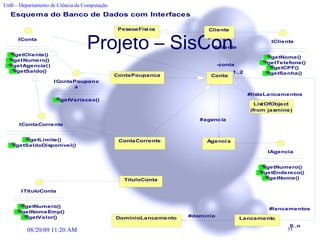

51. Projeto – SisCon

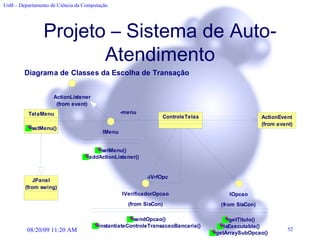

52. Projeto – Sistema de Auto-Atendimento

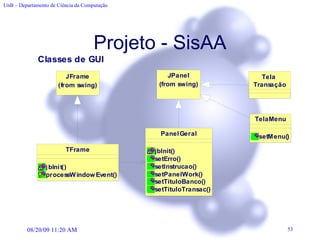

53. Projeto - SisAA

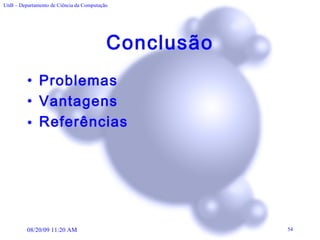

54. Conclusão Problemas Vantagens Referências
