Rede 44 - Hamnet

Alex Casanova
http://about.me/alex.casanova
@hflistener
IPv4 NET 44/8
Amateur Packet Radio Network

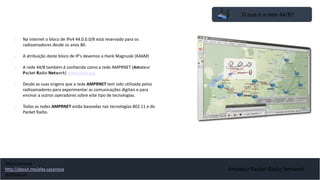

O que é a rede 44/8?
• Na internet o bloco de IPv4 44.0.0.0/8 está reservado para os
radioamadores desde os anos 80.
• A atribuição deste bloco de IP's devemos a Hank Magnuski (KA6M)
• A rede 44/8 também é conhecida como a rede AMPRNET (Amateur
Packet Radio Network) www.ampr.org
• Desde as suas origens que a rede AMPRNET tem sido utilizada pelos
radioamadores para experimentar as comunicações digitais e para
ensinar a outros operadores sobre este tipo de tecnologias.
• Todas as redes AMPRNET estão baseadas nas tecnologías 802.11 e do
Packet Radio.
Alex Casanova
@hflistener

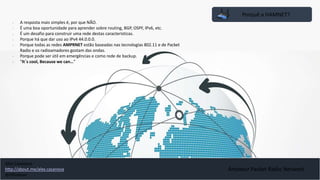

Porquê a HAMNET?
• A resposta mais simples é, por que NÃO.
• É uma boa oportunidade para aprender sobre routing, BGP, OSPF, IPv6, etc.
• É um desafio para construir uma rede destas características.
• Porque há que dar uso ao IPv4 44.0.0.0.
• Porque todas as redes AMPRNET estão baseadas nas tecnologías 802.11 e de Packet
Radio e os radioamadores gostam das ondas.
• Porque pode ser útil em emergências e como rede de backup.
• “It´s cool, Because we can…”
Alex Casanova
@hflistener

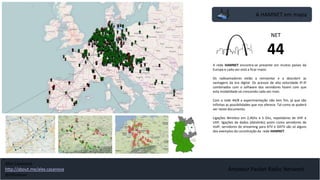

A HAMNET em mapa
A rede HAMNET encontra-se presente em muitos países da
Europa e cada vez está a ficar maior.
Os radioamadores estão a reinventar e a descobrir as
vantagens da era digital. Os acessos de alta velocidade IP-IP
combinados com o software dos servidores fazem com que
esta modalidade vá crescendo cada vez mais.
Com a rede 44/8 a experimentação não tem fim, já que são
infinitas as possibilidades que nos oferece. Tal como se poderá
ver neste documento.
Ligações Wireless em 2,4Ghz e 5 Ghz, repetidores de VHF e
UHF, ligações de dados (datalinks) assim como servidores de
VoIP, servidores de streaming para ATV e DATV são só alguns
dos exemplos da constituição da rede HAMNET.
NET
44
Alex Casanova
@hflistener

A HAMNET em mapa
Em Portugal a rede HAMNET começou com o NRA e, pouco a
pouco, está a crescer e já existem estações na Grande Lisboa,
Aveiro e na Euro-Cidade Chaves-Verin.
Como se pode observar na imagem anexa, se colocamos o rato
acima de cada nodo poderemos ver a informação dos serviços
e sites que tem atribuídos; assim como os seus IP's
correspondentes.
O mapa mais actualizado poderão encontra-lo em:
http://hamnetdb.net/lsp_map.cgi
NET
44
Alex Casanova
@hflistener

O que encontramos na rede
HAMNET?
Na rede 44 podemos encontrar uma infinidade de serviços:

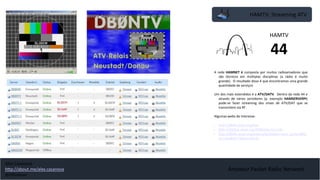

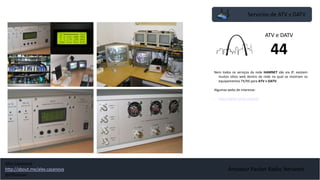

• Servidores de Streaming de ATV / DATV

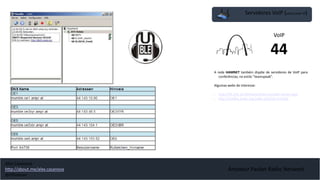

• Servidores de VoIP (Mumble, Asterisk)
• Repetidores DMR interligados
• Repetidores DMO Repeater (TETRA) interligados
• BBS AX.25

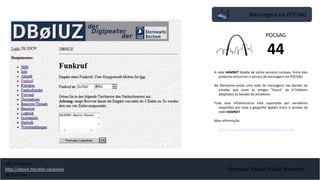

• POCSAG interligados
• Servidores de APRS
• Servidores Web só acessíveis desde a rede HAMNET

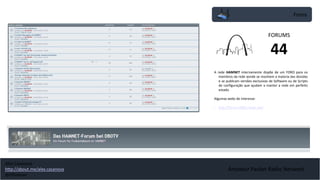

• Foros acessíveis desde a rede HAMNET

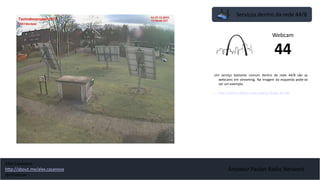

• Webcams
• Etc.
NET
44
Alex Casanova
@hflistener

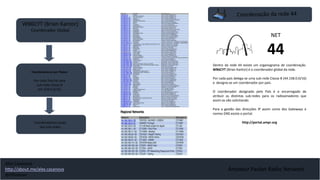

WB6CYT (Brian Kantor)
Coordenador Global
Coordenadores locais
das sub-redes
Coordenadores por Países
Por cada País há uma
sub-rede classe B
(44.158.0.0/16)
Dentro da rede 44 existe um organograma de coordenação.
WB6CYT (Brian Kantor) é o coordenador global da rede.
Por cada país delega-se uma sub-rede Classe B (44.158.0.0/16)
e designa-se um coordenador por país.
O coordenador designado pelo País é o encarregado de
atribuir as distintas sub-redes para os radioamadores que
assim as vão solicitando.
Para a gestão das direcções IP assim como dos Gateways e
nomes DNS existe o portal.
http://portal.ampr.org
NET
44
Alex Casanova
@hflistener

AMPRNET PORTAL
Para aceder ao portal deveremos registrar-nos através de um
formulário que deveremos completar com os nossos dados:
• Indicativo
• Utilizador escolhido para aceder ao portal
• Nome e apelido
• Email
• Quadrícula
O sistema enviará um email desde info@ampr.org e
deveremos seguir as instruções que nos indicam para
completar o nosso registo.
https://portal.ampr.org/index.php
Alex Casanova
@hflistener

Gestão da rede 44
Desde o portal da AMPRNET podemos ver o seguinte:
• Ver a listagem de redes por países
• Ver a listagem de sub-redes de um determinado país
• Solicitar um bloco de IP's ao coordenador
• Ver a listagem de Gateways
• Descarregar o ficheiro “encap” *
• Acrescentar uma nova Gateway
• Acrescentar um registo DNS (*.ampr.org)
http://portal.ampr.org
Portal
44
Listagem de redes por Países
Listagem de Sub-redes de um
País
Solicitar direcionamento IP
Listagem de Gateways
Alex Casanova
@hflistener

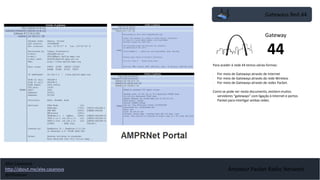

Gateways Red 44
Para aceder á rede 44 temos várias formas:
• Por meio de Gateways através de Internet
• Por meio de Gateways através da rede Wireless
• Por meio de Gateways através de redes Packet.
Como se pode ver neste documento, existem muitos
servidores “gateways” com ligação à Internet e portos
Packet para interligar ambas redes.
Gateway
44
Alex Casanova
@hflistener

Estrutura Interna da rede
A rede 44 é uma rede IP que necessita de coordenação e para
poder alcançar todos os hosts da rede é necessário definir
umas rotas que nos levem até aos nossos hosts de destino.
Por ser uma rede Internacional e de grande tamanho é
necessário definir adequadamente as sub-redes IP, e os
protocolos de encaminhamento.
Para o desenho da rede seguiu-se o mesmo desenho que
existe actualmente na Internet utilizando para isso o
direcionamento IP reservado á rede 44/8.
Routing BGP
44
Alex Casanova
@hflistener

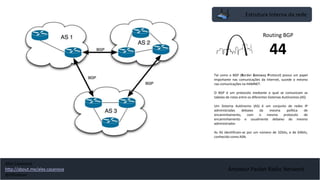

Routing BGP
44
Tal como o BGP (Border Gateway Protocol) possui um papel
importante nas comunicações da Internet, sucede o mesmo
nas comunicações na HAMNET.
O BGP é um protocolo mediante o qual se comunicam as
tabelas de rotas entre os diferentes Sistemas Autónomos (AS)
Um Sistema Autónomo (AS) é um conjunto de redes IP
administradas debaixo da mesma política de
encaminhamento, com o mesmo protocolo de
encaminhamento e usualmente debaixo do mesmo
administrador.
As AS identificam-se por um número de 32bits, e de 64bits,
conhecido como ASN.
Alex Casanova
@hflistener

Routing BGP
44

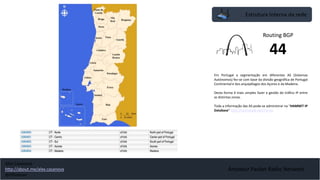

Em Portugal a segmentação em diferentes AS (Sistemas
Autónomos) fez-se com base da divisão geográfica de Portugal
Continental e dos arquipélagos dos Açores e da Madeira.
Desta forma é mais simples fazer a gestão do tráfico IP entre
as distintas zonas.
Toda a informação das AS pode-se administrar na “HAMNET IP
Database” http://hamnetdb.net/?m=as
Alex Casanova
@hflistener

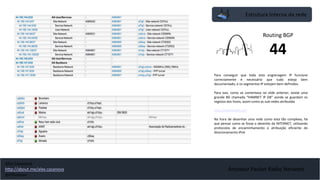

Routing BGP
44
Para conseguir que toda esta engrenagem IP funcione
correctamente é necessário que tudo esteja bem
documentado, e os segmentos IP estejam bem definidos.
Para isso, como se comentava no slide anterior, existe uma
grande BD chamada “HAMNET IP DB” aonde se guardam os
registos dos hosts, assim como as sub-redes atribuídas
http://hamnetdb.net/
Na hora de desenhar uma rede como esta tão complexa, há
que pensar como se fosse o desenho da INTERNET, utilizando
protocolos de encaminhamento e atribuição eficiente do
direcionamento IPv4.
Alex Casanova
@hflistener

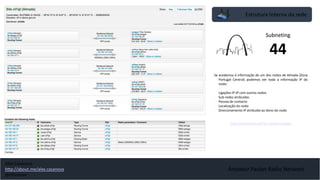

Subneting
44
Se acedemos á informação de um dos nodos de Almada (Zona
Portugal Central) podemos ver toda a informação IP do
nodo:
- Ligações IP-IP com outros nodos
- Sub-redes atribuídas
- Pessoa de contacto
- Localização do nodo
- Direcionamento IP atribuído ao dono do nodo
http://hamnetdb.net/?m=site&q=ea4gpz
Alex Casanova
@hflistener

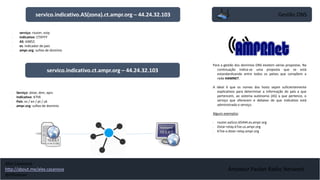

Gestão DNS
Para a gestão dos dominios DNS existem várias propostas. Na
continuação indica-se uma proposta que se está
estandardizando entre todos os países que compõem a
rede HAMNET.
A ideal é que os nomes dos hosts sejam suficientemente
explicativos para determinar a informação do país a que
pertencem, ao sistema autónomo (AS) a que pertence, o
serviço que oferecem e debaixo de que indicativo está
administrado o serviço.
Alguns exemplos:
• router.ea5zzz.65444.es.ampr.org
• Dstar-relay.k7ve.us.ampr.org
• K7ve-x.dstar-relay.ampr.org
• serviço: router, voip
• indicativo: CTXYYY
• AS: 64852
• es: indicador de país
• ampr.org: sufixo de domínio
servico.indicativo.AS(zona).ct.ampr.org – 44.24.32.103
• Serviço: dstar, dmr, aprs
• Indicativo: K7VE
• País: es / en / pt / uk
• ampr.org: sufixo de dominio
servico.indicativo.ct.ampr.org – 44.24.32.103
Alex Casanova
@hflistener

Como ligamos?
Alex Casanova
@hflistener

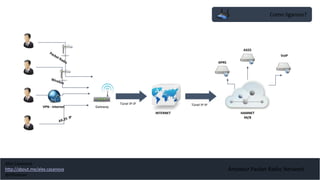

Como ligamos?
Túnel IP-IP
INTERNET HAMNET
44/8
Túnel IP-IP
APRS
AX25
VoIP

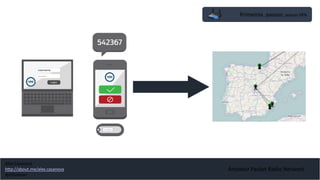

VPN - Internet Gateway
Alex Casanova
@hflistener

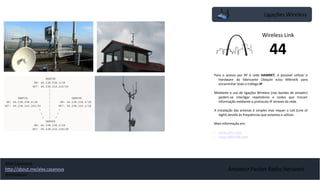

Ligações Wireless
Para o acesso por RF à rede HAMNET, é possivel utilizar o
Hardware do fabricante Ubiquiti e/ou Mikrotik para
encaminhar todo o tráfego IP.
Mediante o uso de ligações Wireless (nas bandas de amador)
podem-se interligar repetidores e nodos que trocam
informação mediante o protocolo IP através da rede.
A instalação das antenas é simples mas requer o LoS (Line of
Sight) devido às frequências que estamos a utilizar.
Mais informação em:
• www.ubnt.com
• www.mikrotik.com
Wireless Link
44
Alex Casanova
@hflistener

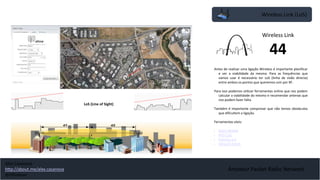

Wireless Link (LoS)
Antes de realizar uma ligação Wireless é importante planificar
e ver a viabilidade da mesma. Para as frequências que
vamos usar é necessário ter LoS (linha de visão directa)
entre ambos os pontos que queremos unir por RF.
Para isso podemos utilizar ferramentas online que nos podem
calcular a viabilidade do mesmo e recomendar antenas que
nos podem fazer falta.
Também é importante comprovar que não temos obstáculos
que dificultem a ligação.
Ferramentas uteis:
• Radio Mobile
• WiFi Calc
• Pathloss 5.0
• Ubiquiti Airlink
Wireless Link
44
LoS (Line of Sight)
Alex Casanova
@hflistener

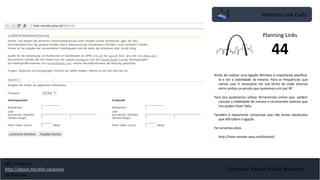

Wireless Link (LoS)
Antes de realizar uma ligação Wireless é importante planificá-
la e ver a viabilidade da mesma. Para as frequências que
vamos usar é necessário ter LoS (linha de visão directa)
entre ambos os pontos que queremos unir por RF.
Para isso poderemos utilizar ferramentas online que podem
calcular a viabilidade do mesmo e recomendar antenas que
nos podem fazer falta.
Também é importante comprovar que não temos obstáculos
que dificultem a ligação.
Ferramentas úteis:
• http://ham.remote-area.net/linktool/
Planning Links
44
Alex Casanova
@hflistener

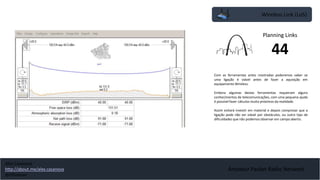

Wireless Link (LoS)
Com as ferramentas antes mostradas poderemos saber se
uma ligação é viável antes de fazer a aquisição em
equipamento Wireless.
Embora algumas destas ferramentas requeiram alguns
conhecimentos de telecomunicações, com uma pequena ajuda
é possível fazer cálculos muito próximos da realidade.
Assim evitará investir em material e depois comprovar que a
ligação pode não ser viável por obstáculos, ou outro tipo de
dificuldades que não podemos observar em campo aberto.
Planning Links
44
Alex Casanova
@hflistener

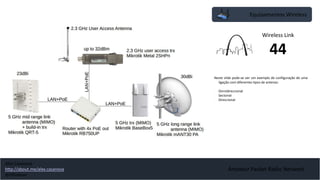

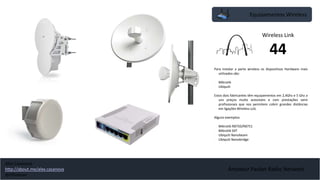

Equipamentos Wireless
Para instalar a parte wireless os dispositivos Hardware mais
utilizados são:
- Mikrotik
- Ubiquiti
Estos dois fabricantes têm equipamentos em 2,4Ghz e 5 Ghz a
uns preços muito acessíveis e com prestações semi
profissionais que nos permitem cobrir grandes distâncias
em ligações Wireless LoS.
Alguns exemplos:
- Mikrotik RB750/RB751
- Mikrotik SXT
- Ubiquiti Nanobeam
- Ubiquiti Nanobridge
Wireless Link
44
Alex Casanova
@hflistener

Equipamentos Wireless
Neste slide pode-se ver um exemplo de configuração de uma
ligação com diferentes tipos de antenas:
- Omnidireccional
- Sectorial
- Direccional
Wireless Link
44
Alex Casanova
@hflistener

Primeiros passos: acesso VPN
Alex Casanova
@hflistener

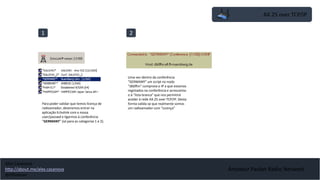

AX.25 over TCP/IP
1
Para poder validar que temos licença de
radioamador, deveremos entrar na
aplicação Echolink com a nossa
user/passwd e ligarmos à conferência
“GERMANY” (só para as categorias 1 e 2).
2
Uma vez dentro da conferência
“GERMANY” um script no nodo
“db0fhn” comprova o IP a que estamos
registados na conferência e acrescenta-
o à “lista branca” que nos permitirá
aceder à rede AX.25 over TCP/IP. Desta
forma valida-se que realmente somos
um radioamador com “Licença”
Alex Casanova
@hflistener

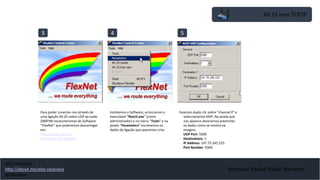

AX.25 over TCP/IP
3 4 5
Para poder conectar-nos através de
uma ligação AX.25 sobre UDP ao nodo
DB0FHN necessitaremos do Software
“FlexNet” que poderemos descarregar
em:
http://www.afthd.tu-
darmstadt.de/~flexnet/
Instalamos o Software, arrancamos o
executável “flexctl.exe” (como
administrador) e no menu “Tools” e na
janela “Parameters” escrevemos os
dados da ligação que queremos criar.
Fazemos duplo clic sobre “channel 0” e
seleccionamos AXIP. Na janela que
nos aparece deveremos preencher
os dados como se mostra na
imagem.
• UDP Port: 9300
• Destinations: 1
• IP Address: 147.75.245.225
• Port Number: 9300
Alex Casanova
@hflistener

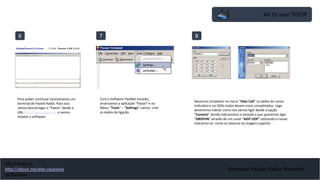

6 7
Para poder continuar necessitamos um
terminal de Packet Radio. Para isso
vamos descarregar o “Paxon” desde a
URL http://www.paxon.de e vamos
instalar o software.
Com o Software FlexNet iniciado,
arrancamos a aplicação “Paxon” e no
Menu “Tools” – “Settings” vamos criar
os dados da ligação.
8
Devemos completar no menu “Own Call” os dados do nosso
indicativo e no SSIDs todos devem estar completados. Logo
deveremos indicar como nos vamos ligar desde a opção
“Connect” donde indicaremos a estação a que queremos ligar
“DBOFHN” através de um canal “AXIP UDP” utilizando o nosso
indicativo tal como se observa na imagem superior.
AX.25 over TCP/IP
Alex Casanova
@hflistener

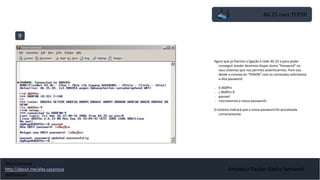

9
Agora que já fizemos a ligação à rede AX.25 e para poder
conseguir aceder devemos dispor duma “Password” no
seus sistemas que nos permita autenticarmos. Para isso
desde a consola do “PAXON” com os comandos solicitamos
a dita password:
 d db0fhn
 c db0fhn-9
 passwd
 <escrevemos a nossa password>
O sistema indicará que a nossa password foi actualizada
correctamente.
AX.25 over TCP/IP
Alex Casanova
@hflistener

Definir a Mail Password
Bem, já que temos a password para os sistemas Linux, agora
necessitamos fazer também uma contrassenha de acesso
para o sistema de correio electrónico. Para isso seguiremos
os seguintes passos desde a consola.
 C db0fhn-13
 /lo
 mkpass new
Escrevemos a password nova e o sistema nos responderá com:
*** Password updated
Alex Casanova
@hflistener

Acesso VPN PPTP
Agora que já dispomos da password Linux, poderemos aceder
mediante a VPN à rede 44/8 desde a Internet.
Para poder aceder deveremos configurar um acesso VPN PPTP
no nosso sistema operativo com os seguintes dados:
• Host: vpn.db0res.de
• Segurança: O tipo de ligação VPN é PPTP sem cifra tal como
se observa na imagem
• Funções de Rede: Deixamos só habilitado IPv4
• Configuração IP: desmarcamos a casa “usar a porta de
ligação pré-determinada na rede remota” para não enviar
para a ligação só o tráfego com destino à rede 44/8
Uma vez tenhamos completado todos os passos poderemos
fazer duplo clic sobre o ícone da ligação VPN e depois de
autenticarmos teremos acesso à rede 44/8 desde a Internet
Alex Casanova
@hflistener

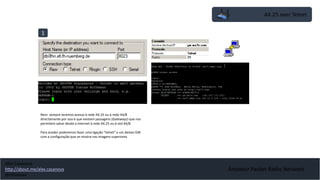

AX.25 over Telnet
1
Nem sempre teremos acesso à rede AX.25 ou à rede 44/8
directamente por isso é que existem passagens (Gateways) que nos
permitem saltar desde a Internet à rede AX.25 ou à red 44/8.
Para aceder poderemos fazer uma ligação “telnet” a um destes GW
com a configuração que se mostra nas imagens superiores
Alex Casanova
@hflistener

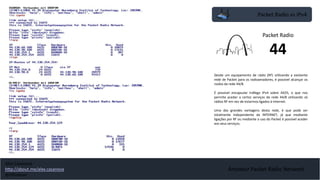

Packet Radio vs IPv4
Desde um equipamento de rádio (RF) utilizando a existente
rede de Packet para os radioamadores, é possível alcançar os
nodos da rede 44/8.
É possível encapsular tráfego IPv4 sobre AX25, o que nos
permite aceder a certos serviços da rede 44/8 utilizando só
rádios RF em vez de estarmos ligados à Internet.
Uma das grandes vantagens desta rede, é que pode ser
totalmente independente da INTERNET, já que mediante
ligações por RF ou mediante o uso do Packet é possível aceder
aos seus serviços.
Packet Radio
44
Alex Casanova
@hflistener

Que serviços encontramos?
Alex Casanova
@hflistener

Serviços dentro da rede 44/8
Dentro da rede HAMNET muitos servidores têm uma web
principal donde divulgam os serviços que oferecem na rede
HAMNET.
Neste caso, o exemplo é do site de OE6 donde se podem
observar uma grande quantidade de serviços só para
radioamadores:
• Webcams
• Servidores de Voz sobre IP
• Estado da rede (servidor de gráficas)
• Servidores de ATV
• Pesquisador web (web crawler)
Todos estes serviços só são acessíveis desde a rede 44/8 e não
desde a Internet.
Net Services
44
Alex Casanova
@hflistener

Procurar informação dentro da rede HAMNET pode ser
complicado, igual como dentro da Internet, se não temos
um pesquisador que nos ajude.
Muitos nodos da rede, dispõem de um serviço de pesquisa
que nos ajudam a encontrar a informação que
necessitamos.
Nas imagens adjuntas podem-se observar quatro exemplos:
• http://search.oe1.ampr.at
• http://search.db0tv.ampr.org
• http://search.db0sda.ampr.org/
• http://yacy.db0fhw.ampr.org/
Web Crawler
44
Alex Casanova
@hflistener

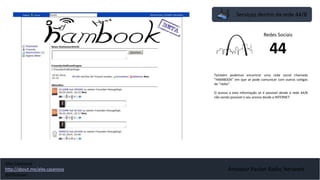

Também podemos encontrar uma rede social chamada
“HAMBOOK” em que se pode comunicar com outros colegas
de “rádio”.
O acesso a esta informação só é possível desde a rede 44/8
não sendo possível o seu acesso desde a INTERNET.
Redes Sociais
44
Alex Casanova
@hflistener

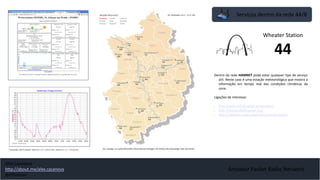

Dentro da rede HAMNET pode estar qualquer tipo de serviço
útil. Neste caso é uma estação meteorológica que mostra a
informação em tempo real das condições climáticas da
zona.
Ligações de interesse:
• http://web.oe5xbl.ampr.at/weather/
• http://wxnet.db0tv.ampr.org/
• http://db0ham.ampr.org/index.php?id=wetter
Wheater Station
44
Alex Casanova
@hflistener

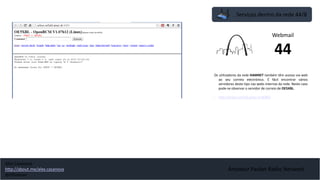

Os utilizadores da rede HAMNET também têm acesso via web
ao seu correio electrónico. É fácil encontrar vários
servidores deste tipo nas webs internas da rede. Neste caso
pode-se observar o servidor de correio de OE5XBL.
• http://prbox.oe5xbl.ampr.at:8080/
Webmail
44
Alex Casanova
@hflistener

Um serviço bastante comum dentro da rede 44/8 são as
webcams em streaming. Na imagem da esquerda pode-se
ver um exemplo.
• http://server.db0iuz.ampr.org/w/?page_id=162
Webcam
44
Alex Casanova
@hflistener

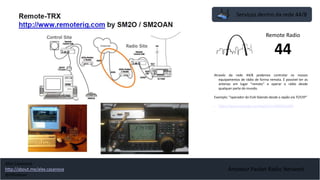

Através da rede 44/8 podemos controlar os nossos
equipamentos de rádio de forma remota. É possível ter as
antenas em lugar “remoto” e operar o rádio desde
qualquer parte do mundo.
Exemplo: “operador do EUA falando desde o Japão vía TCP/IP”
• https://www.youtube.com/watch?v=VDkHJ1sziH4
Remote Radio
44
Alex Casanova
@hflistener

Salas de CHAT (convers )
Acesso ao Sistema “convers” desde a Internet
Os serviços de mensagens instantâneas são necessárias para
comunicar aos utilizadores da rede HAMNET. Dentro da
rede 44 existem vários sistemas.
O mais simples e rápido é o sistema “CONVERS” que pode ser
acedido através de packet numa BBS ou através de IP
mediante navegador, ou seja desde a Internet ou desde a
rede HAMNET.
Os servidores CONVERS podem estar isolados ou ligados à
rede de mensagens da rede 44, com salas de chat comuns
donde se troca informação técnica da rede.
• http://44.225.52.20/cgi-bin/dlwwc.php
Acesso ao convers vía TELNET desde a Internet
Gateway
44
Alex Casanova
@hflistener

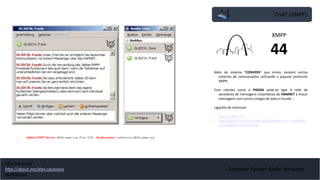

CHAT (XMPP)
Além do sistema “CONVERS” que vimos, existem outros
sistemas de comunicações utilizando o popular protocolo
XMPP.
Com clientes como o PIDGIN pode-se ligar à rede de
servidores de mensagens instantânea da HAMNET e trocar
mensagens com outros colegas de todo o mundo. :
• http://pidgin.im/
• http://db0tv.ampr.org/index.php?option=com_content&ta
sk=view&id=75&Itemid=79
XMPP
44
Alex Casanova
@hflistener

Mensagens via POCSAG
A rede HAMNET dispõe de vários serviços curiosos. Entre eles
podemos encontrar o serviço de mensagens via POCSAG.
Na Alemanha existe uma rede de mensagens nas bandas de
amador que usam os antigos “busca” da D-Telekom
adaptados às bandas de amadores.
Toda esta infraestrutura está suportada por servidores
repartidos por toda a geografia ligados entre si através da
rede HAMNET.
Mais informação:
• http://www.slideshare.net/ssppcc/hamnet-pocsag
POCSAG
44
Alex Casanova
@hflistener

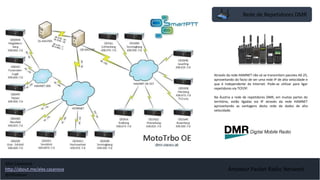

Rede de Repetidores DMR
Através da rede HAMNET não só se transmitem pacotes AX.25,
aproveitando do facto de ser uma rede IP de alta velocidade e
que é independente da Internet. Pode-se utilizar para ligar
repetidores via TCP/IP.
Na Áustria a rede de repetidores DMR, em muitas partes do
território, estão ligadas via IP através da rede HAMNET
aproveitando as vantagens desta rede de dados de alta
velocidade.
Alex Casanova
@hflistener

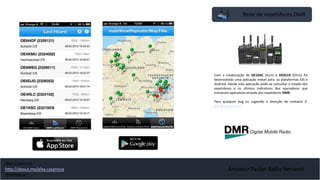

Rede de repetidores DMR
Com a colaboração de OE1KBC (Kurt) e OE6CLR (Chris) foi
desenvolvido uma aplicação móvel para as plataformas iOS e
Android. Desde esta aplicação pode-se consultar o estado dos
repetidores e os últimos indicativos dos operadores que
estiveram operativos através dos repetidores DMR.
Para qualquer bug ou sugestão a direcção de contacto é:
dmr@ml.oevsv.at
Alex Casanova
@hflistener

HAMTV: Streaming ATV
A rede HAMNET é composta por muitos radioamadores que
são técnicos em múltiplas disciplinas (a rádio é muito
grande). O resultado disso é que encontramos uma grande
quantidade de serviços
Um dos mais estendidos é a ATV/DATV. Dentro da rede 44 e
através de vários servidores (p. exemplo HAMSERVERPI)
pode-se fazer streaming dos sinais de ATV/DAT que se
transmitem via RF.
Algumas webs de interesse:
• http://db0tv.ampr.org/trx/
• http://dl3dcw.ampr.org:9000/live.nsv.m3u
• http://db0tv.ampr.org/index.php?option=com_content&ta
sk=view&id=71&Itemid=76
HAMTV
44
Alex Casanova
@hflistener

Servicios de ATV y DATV
Nem todos os serviços da rede HAMNET são via IP, existem
muitos sítios web dentro da rede na qual se mostram os
equipamentos TX/RX para ATV e DATV.
• http://db0tv.ampr.org/trx/
ATV e DATV
44
Alex Casanova
@hflistener

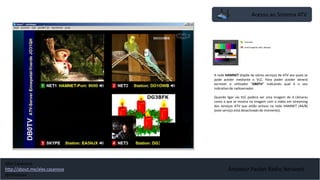

Acesso ao Sistema ATV
A rede HAMNET dispõe de vários serviços de ATV aos quais se
pode aceder mediante o VLC. Para poder aceder deverá
escrever o utilizador “DB0TV” indicando qual é o seu
indicativo de radioamador.
Quando ligar via VLC poderá ver uma imagem de 4 câmaras
como a que se mostra na imagem com o vídeo em streaming
dos serviços ATV que estão activos na rede HAMNET (44/8)
(este serviço está desactivado de momento).
Alex Casanova
@hflistener

Foros
A rede HAMNET internamente dispõe de um FORO para os
membros da rede aonde se resolvem a maioria das dúvidas
e se publicam versões exclusivas de Software ou de Scripts
de configuração que ajudam a manter a rede em perfeito
estado.
• http://forum.db0tv.ampr.org/
FORUMS
44
Alex Casanova
@hflistener

Servidores VoIP (voice over IP)
A rede HAMNET também dispõe de servidores de VoIP para
conferências, no estilo “teamspeak”.
• http://44.143.10.90/home/links-mumble-server.aspx
• http://dm0ha.ampr.org/index.php?id=mumble
VoIP
44
Alex Casanova
@hflistener

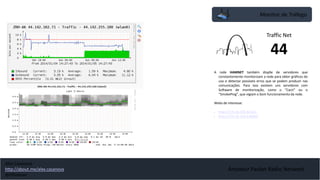

Monitor de Tráfego
A rede HAMNET também dispõe de servidores que
constantemente monitorizam a rede para obter gráficos do
uso e detectar possíveis erros que se podem produzir nas
comunicações. Para isso existem uns servidores com
Software de monitorização, como o “Cacti” ou o
“SmokePing”, que vigiam o bom funcionamento da rede.
Webs de interesse:
• http://176.10.105.4/cacti
• http://176.10.105.6:8080/
Traffic Net
44
Alex Casanova
@hflistener

HAMNETDB
Para coordenar a HAMNET é necessário ter um completo
inventário dos IP's, sub-redes, AS, e registos DNS que se
estão a gerir. De outra forma seria impossível poder gerir a
rede e que esta funcione em perfeitas condições.
Web de interesse:
• http://hamnetdb.net/
IP Database
44
Alex Casanova
@hflistener

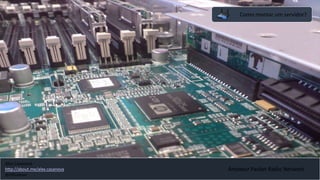

Como montar um servidor?
Alex Casanova
@hflistener

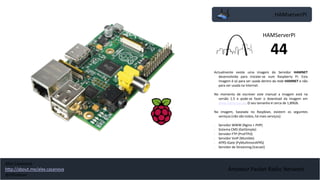

HAMserverPI
Actualmente existe uma imagem do Servidor HAMNET
desenvolvida para instalar-se num Raspberry PI. Esta
imagem é só para ser usada dentro da rede HAMNET e não
para ser usada na Internet.
No momento de escrever este manual a imagem está na
versão 1.5 e pode-se fazer o download da imagem em
www.hamsrvpi.de. O seu tamanho é cerca de 1,89GB.
Na imagem, baseada no Raspbian, existem os seguintes
serviços (não são todos, há mais serviços):
• Servidor WWW (Nginx + PHP)
• Sistema CMS (GetSimple)
• Servidor FTP (ProFTPd)
• Servidor VoIP (Mumble)
• APRS iGate (PyMultimonAPRS)
• Servidor de Streaming (Icecast)
HAMServerPI
44
Alex Casanova
@hflistener

HAMserverPI
Aqui pode-se observar alguns exemplos das montagens que
foram feitas por alguns “colegas” em outros países com a
Raspberry PI e a imagem “HAMSERVERPi”.
HAMServerPI
44
Alex Casanova
@hflistener

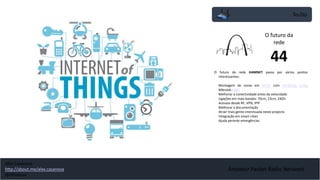

To-Do
O futuro da rede HAMNET passa por vários pontos
interessantes:
- Montagem de zonas em MESH com BATMAN, OLSR,
Mikrotik MME
- Melhorar a conectividade antes da velocidade
- Ligações em mais bandas: 70cm, 23cm, 24Gh
- Acessos desde RF, VPN, IPIP
- Melhorar a documentação
- Atrair mais gente interessada neste projecto
- Integração em smart cities
- Ajuda perante emergências
O futuro da
rede
44
Alex Casanova
@hflistener

Links de interesse
O futuro da rede HAMNET passa por vários pontos
interessantes:
- http://hamnetdb.net
- http://aretf.org/
- http://www.hamnet.es
- https://portal.ampr.org/
- http://www.ampr.org/pubs.html
No IRC #hamwan (irc.freenode.net)
Links
44
Alex Casanova
@hflistener

Muito obrigado!
Alex Casanova
@hflistener

Rede 44 - Hamnet

Mais conteúdo relacionado

Mais procurados

Rede 44 - Hamnet
